YAMAHA TMAX 2018 Bruksanvisningar (in Swedish)

Specifikationer
10-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Instrumentb elysning:
LED
Indikeringslampa för helljus: LED
Indikeringslampa för blinkers:
LED
Varningslampa för motorpro blem:
LED
ABS-varningslampa: LED
Farthållarens “SET ”-indikeringslampa:
LED (XP530D-A)
Farthållarens “ON ”-indikeringslampa:
LED (XP530D-A)
Indikeringslampa för smart nyckelsystem: LED
Antispinnsystemets indikeringslampa: LED
Säkring(-ar):
Huvudsäkring:
40.0 A
Seat lock fuse: 7.5 A (XP530-A, XP530E-A)
Säkring för strålkastare:
7.5 A
Säkring för bakljus:
7.5 A
Säkring för bromsljus:
1.0 A (XP530D-A)
Säkring för signalsystem:
7.5 A
Säkring för tändning: 7.5 A
Motorsäkring för kylfläkt: 15.0 A
Säkring för bränsleinsprutningssystemet:
7.5 A
Säkring för ABS styrenhet: 7.5 A
Säkring för ABS-motor: 30.0 A
ABS-solenoidsäkring: 15.0 A
Säkring för farthållare: 1.0 A (XP530D-A)
Säkring för strömuttag:
2.0 A
Backupsäkring: 15.0 A
Säkring för vindrutemotor: 20.0 A (XP530D-A) Säkring för ETV (elektriskt gasspjäll):
7.5 A
BV1-9-M1.book 3 ページ ２０１８年６月８日　金曜日　午後１時５２分

11-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14

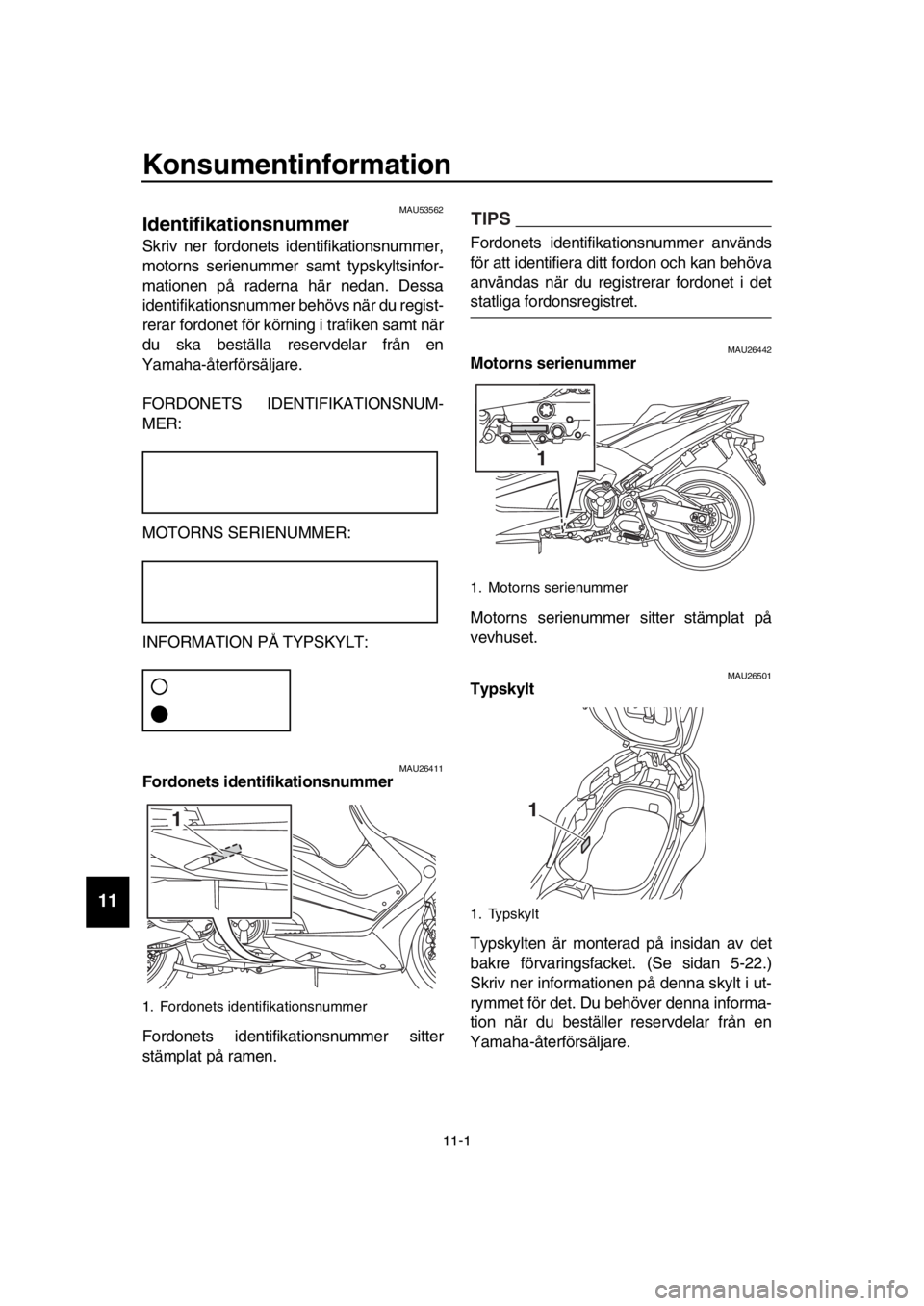

Konsumentinformation
MAU53562
Identifikations nummer
Skriv ner fordonets identifikationsnummer,
motorns serienummer samt typskyltsinfor-
mationen på raderna här nedan. Dessa
identifikationsnummer behövs när du regist-
rerar fordonet för körning i trafiken samt när
du ska b eställa reservdelar från en
Yamaha-återförsäljare.
FORDONETS IDENTIFIKATIONSNUM-
MER:
MOTORNS SERIENUMMER:
INFORMATION PÅ TYPSKYLT:
MAU26411Fordonet s identifikation snummer
Fordonets identifikationsnummer sitter
stämplat på ramen.
TIPS
Fordonets identifik ationsnummer används
för att identifiera ditt fordon och kan behöva
användas när du registrerar fordonet i det
statliga fordonsregistret.
MAU26442Motorn s s erienummer
Motorns serienummer sitter stämplat på
vevhuset.
MAU26501Typ skylt
Typskylten är monterad på insidan av det
b akre förvaringsfacket. (Se sidan 5-22.)
Skriv ner informationen på denna skylt i ut-
rymmet för det. Du behöver denna informa-
tion när du beställer reservdelar från en
Yamaha-återförsäljare.
1. Fordonets identifikationsnummer
1
1. Motorns serienummer
1. Typskylt
1
1
BV1-9-M1.book 1 ページ ２０１８年６月８日　金曜日　午後１時５２分

Konsumentinformation
11-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
MAU69910
Diagno skontakt
Se b ild för placering av diagnoskontakten.
MAU74702
Regis trera fordon sdata
ECU-enheten på den här modellen lagrar
vissa data om fordonet för att underlätta di-
agnostisering av fel samt för forskning och
utveckling. Dessa data överförs bara när ett
särskilt diagnostikverktyg från Yamaha an-
sluts till fordonet, till exempel vid underhålls-
kontroller eller när serviceåtgärder utförs.
Sensorerna och de data som registreras va-
rierar beroende på modell, men de huvud-
sakliga uppgifter som samlas in är:
Data om fordonsstatus och motorns
prestanda
Data om bränsleinsprutning och avga-
ser
Yamaha lämnar inte ut dessa data till någon
tredje part utom:
När fordonets ägare medger det
När det krävs enligt lag
Om Yamaha behöver använda dessa
data vid juridiska processer
För Yamahas allmänna forskningsän-
damål när data inte kan härledas till ett
enskilt fordon eller en viss ägare
1. Diagnoskontakt
1
BV1-9-M1.book 2 ページ ２０１８年６月８日　金曜日　午後１時５２分

12-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Register
A
Acceleration och retardation ................... 7-3
Antispinnsystem ...................................... 4-4
Antispinnsystemets indikeringslampa ..... 5-3
Avstängningssystem för tändkrets ........ 5-29
B
Backspeglar .......................................... 5-25
Bak bromsens låsspak ........................... 5-17
Bak bromslås, kontrollera ...................... 8-20
Batteri.................................................... 8-27
Blinkersomkopplare ................................ 5-1
Bromshandtag, bak ............................... 5-17
Bromshandtag, fram ............................. 5-16
Bromshandtag, smörjning ..................... 8-24
Bromsvätska, byte ................................ 8-22
Bromsvätskenivå, kontroll ..................... 8-21
Bränsle .................................................. 5-20
Bränsleför brukning, tips för att sänka ..... 7-4
Bränsletankens över fyllningsslang........ 5-21
D
Dataregistrering, fordon ........................ 11-2
Delarnas placering .................................. 2-1
Diagnoskontakt ..................................... 11-2
D-läge (körläge) (XP530-A,
XP530D-A) ........................................... 4-3
Drivlägesknapp ....................................... 5-2
Däck ...................................................... 8-17
F
Farthållarknappar .................................... 5-2
Farthållarsystem (XP530D-A) ................. 4-1
Felsökning.............................................8-32
Felsökningsschema .............................. 8-34
Fordons belysning.................................. 8-31
Framgaffel, kontroll av .......................... 8-25
Fram- och bakbromshandtagets
spel, kontrollera .................................. 8-19
För att låsa mittstödet ........................... 3-10
Försiktighet med matta färger ................. 9-1
Förvaring ................................................. 9-4
Förvaringsfack ...................................... 5-22
G
Gashandtagets spel, kontroll ................ 8-16
Gashandtag och ka bel, kontroll av
och smörjning ..................................... 8-24
H
Hastighetsmätare .................................... 5-4
Hjul ........................................................ 8-19
Hjullager, kontroll av ............................. 8-26
I
Identifikationsnummer ........................... 11-1 In
bromsning............................................ 7-4
Indikatorlampa för smart nyckelsystem........................................ 5-3
Indikeringslampa för helljus .................... 5-2
Indikeringslampor för blinkers................. 5-2
Indikeringslampor för farthållare ............. 5-2
Indikeringslampor och varningslampor ... 5-2
Information om säker körning ................. 1-4
Inkörning av motorn ................................ 7-5
Ivägkörning ............................................. 7-3
K
Ka bel till bakbromslåset, justering ........ 8-20
Ka blar, kontroll av och smörjning ......... 8-23
Kanister ................................................ 8-10
Katalysator ........................................... 5-22
Knapp för av bländning/helljus blink ......... 5-1
Kontroll av broms belägg, fram och
b ak ..................................................... 8-21
Kuggremsspänning .............................. 8-23
Kylvätska .............................................. 8-13
L
Lampa för körriktningsvisare (fram),
byta .................................................... 8-31
Likströmsuttag ...................................... 5-27
Luftfilterelement, motor......................... 8-14
Låsa styrningen ...................................... 3-9
Låsningsfritt bromssystem (ABS) ......... 5-1 8
M
Menyknapp ............................................. 5-2
Mittstöd och sidostöd, kontroll och
smörjning............................................ 8-25
Motorcykelns identif ikationsnummer .... 11-1
Motorns serienummer .......................... 11-1
Motorolja och oljefilterinsats ................. 8-10
Multifunktionsdisplay .............................. 5-5
N
Nummerskylts belysning, byte ............... 8-32
Nyckel, hantera den smarta nyckeln och den mekaniska nyckeln ................. 3-3
Nödfallsläge.......................................... 8-36
O
Omkopplare på styrhandtagen ............... 5-1
ON/Start-knapp ...................................... 5-1
P
Paneler, lossa och sätta fast .................. 8-7
Parkering ................................................ 7-5
Parkeringsläge ..................................... 3-12
R
Räckvidd på smart nyckelsystem ........... 3-2
BV1-9-M1.book 1 ページ ２０１８年６月８日　金曜日　午後１時５２分

Register
12-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
S
Sidostöd ................................................5-2 8
Signalknapp.............................................5-1
Skötsel.....................................................9-1
Skötsel, emissionssystem ....................... 8-3
Skötsel och smörjning, regel bunden .......8-4
Smart nyckel............................................3-5
Smart nyckel, byta batteri ........................3-6
Smart nyckelsystem ................................3-1
Smart nyckelsystem , felsökning ............8-32
Specialfunktioner .....................................4-1
Specifikationer .......................................10-1
Starta fordonet.........................................3-7
Start av motorn ........................................7-2
Stoppknapp .............................................5-1
Styrning, kontroll av ............................... 8-26
Stänga av fordonet ..................................3- 8
Stötdämpare ..........................................5-26
Säkerhetsinformation ..............................1-1
Säkringar, byte ...................................... 8-28
T
Tanklock ................................................5-19
Tomgångsvarvtal, kontroll av ................ 8-15
Typskylt .................................................11-1
Tändstift, kontroll av ................................ 8-9
V
Varningsblinkersomkopplare ...................5-1
Varningslampa för låsningsfritt
bromssystem.........................................5-3
Varningslampa för motorpro blem ............5-2
Varvräknare .............................................5-4
Ventilspel ............................................... 8-16
Verktygssats ............................................ 8-2
Vindruta (XP530E-A, XP530-A) ............5-24
Väljarknapp .............................................5-2
Å
Åtkomst till förvaringsfack och
bränsletank .........................................3-10
