Informazioni di sicurezza
1-4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cam bino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsa bili degli infortuni
originatisi in relazione a cam biamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruz ioni in aggiunta a
quelle descritte al capitolo “Carico”.
Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni dello scooter. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza li bera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
Gli accessori montati sul manu brio
oppure nella zona della forcella pos-
sono creare insta bilità dovuta alla
distri buzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manu brio
oppure nella zona della forcella, te-
ner conto che devono essere il più
leggeri possi bile ed essere comun-
que ridotti al minimo.
Accessori ingom branti o grandi pos-
sono compromettere seriamente la
sta bilità dello scooter a causa degli
effetti aerodinamici. Il vento potre b-
b e sollevare lo scooter, oppure lo
scooter potre bbe divenire insta bile
sotto l’azione di venti trasversali.
Questo genere di accessori può
provocare instab ilità anche quando si viene sorpassati o nel sorpasso di
veicoli di grandi dimensioni.
Determinati accessori possono spo- stare il conducente dalla propria po-
sizione normale di guida. Una
posizione impropria limita la li bertà
di movimento del conducente e può
compromettere la capacità di con-
trollo del mezzo; pertanto, accessori
del genere sono sconsigliati.
L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico dello scooter, si potre b-
b e verificare un guasto elettrico, che
potre bbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con lo scooter
sono stati progettati per essere all’altezza
delle prestazioni del veicolo e per fornire la
migliore com binazione di manovra bilità, po-
tenza frenante e comf ort. Pneumatici e cer-
chi diversi da quelli forniti, o con dimensioni
e com binazioni diverse, possono essere
inappropriati. Vedere pagina 8-1 8 per le
specifiche dei pneumatici e maggiori infor-
mazioni sul cam bio dei pneumatici.
Trasporto dello scooter
Prima di trasportare lo scooter su un altro
veicolo, attenersi alle seguenti istruzioni.
Rimuovere dallo scooter tutti gli oggetti
non ancorati.
Orientare la ruota anteriore in posizio-
ne di marcia in linea retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo spo-
stamento.
Fissare lo scooter con apposite funi o
cinghie di ancoraggio in corrisponden-
za di componenti solidi dello scooter
stesso, quali ad esempio il telaio o il tri-
plo morsetto superiore della forcella
BV1-9-H1.book 4 ページ ２０１８年６月８日　金曜日　午前１０時５８分

Informazioni di sicurezza
1-5
1
2
3
4
5
6
7
8
9
10
11
12
13
14
anteriore (e non ad esempio alle ma-
nopole del manu brio, agli indicatori di
direzione o ad altri componenti che po-
tre bbero rompersi). Scegliere attenta-
mente la posizione di fissaggio delle
cinghie per evitare che queste ultime
sfreghino contro le parti verniciate du-
rante il trasporto.
La sospensione, se possib ile, deve es-
sere parzialmente compressa, il modo
che lo scooter non so bbalzi eccessiva-
mente durante il trasporto.
HAU57600
Ulteriori consigli per una guida
sicura
Ricordarsi di segnalare chiaramente
l’intenzione di svoltare.
Può risultare estremamente difficile
frenare su fondi stradali bagnati. Evita-
re frenate b rusche, in quanto lo scoo-
ter potre bbe slittare. Frenare
lentamente quando ci si arresta su una
superficie bagnata.
Rallentare in prossimità di un angolo o
di una curva. Accelerare dolcemente
all’uscita di una curva.
Porre attenzione nel superare le auto
in sosta. Un guidatore potre bbe non
vedervi ed aprire una portiera intral-
ciando il percorso.
Quando sono b agnati, i passaggi a li-
vello, le rotaie dei tram, le lamiere me-
talliche in prossimità di cantieri di
costruzioni stradali ed i coperchi dei
tom bini diventano estremamente
sdrucciolevoli. Rallentare e procedere
con estrema cautela in prossimità di
questi siti. Mantenere lo scooter diritto
altrimenti potre bbe scivolare via da
sotto chi guida.
Le pastiglie freni o le guarnizioni po-
tre bbero bagnarsi nel lavare lo scoo-
ter. Dopo aver lavato lo scooter,
controllare il funzionamento dei freni
prima di mettersi in marcia.
Indossare sempre un casco, dei guan-
ti, pantaloni (stretti ai polpacci ed alle
caviglie in modo che non svolazzino)
ed indossare una giacca dai colori bril-
lanti.
Non trasportare troppo bagaglio sullo
scooter. Quando è sovraccarico, lo
scooter è insta bile. Usare un legaccio
ro busto per fissare il bagaglio al porta-
pacchi (se previsto). Eventuali carichi
non assicurati compromettono la sta-
b ilità dello scooter e potre bbero di-
strarre l’attenzione del pilota dalla
strada. (Vedere pagina 1-3.)
BV1-9-H1.book 5 ページ ２０１８年６月８日　金曜日　午前１０時５８分

2-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Descrizione
HAU63371

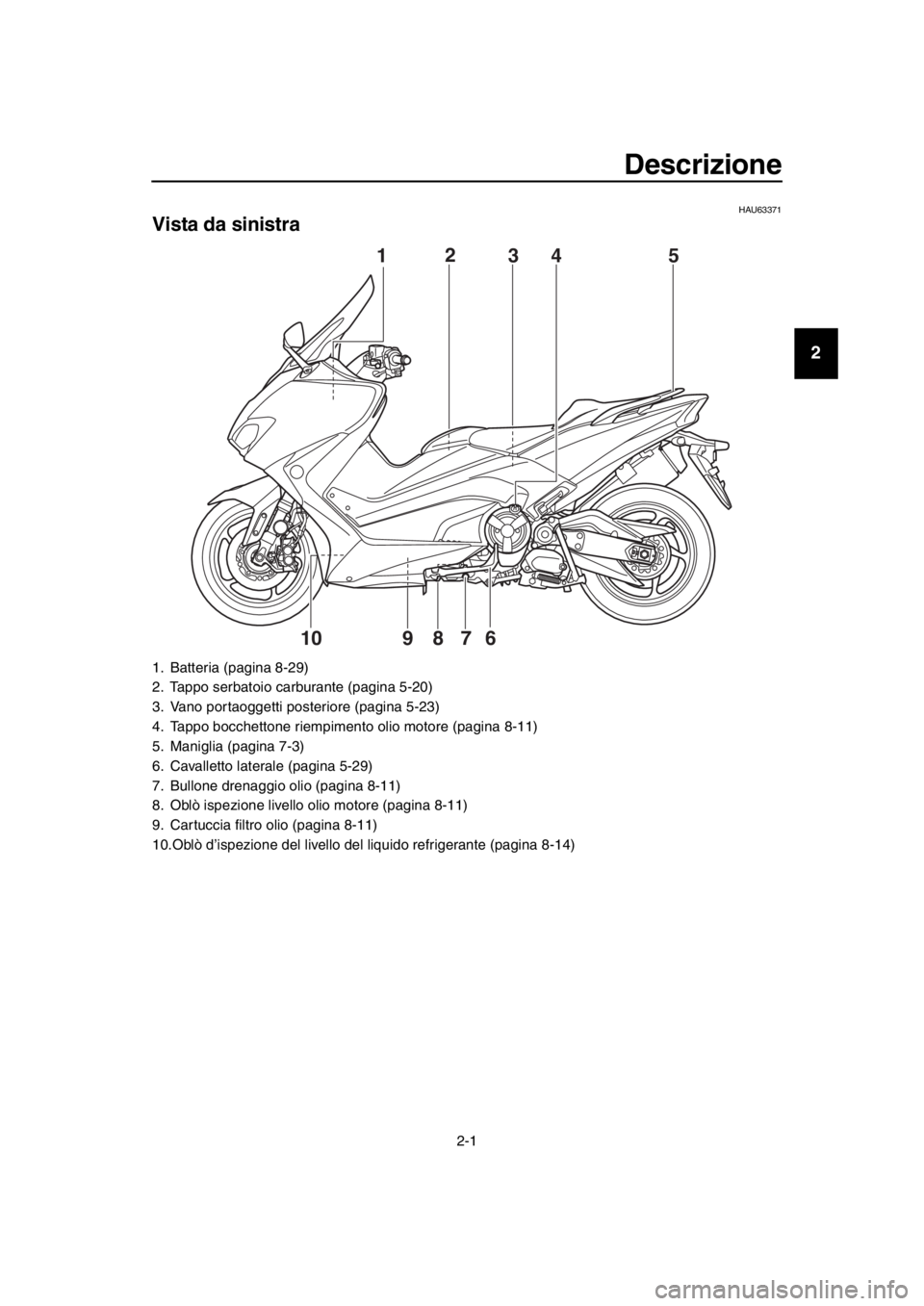

Vista da sinistra
1. Batteria (pagina 8-29)
2. Tappo ser batoio carburante (pagina 5-20)
3. Vano portaoggetti posteriore (pagina 5-23)
4. Tappo bocchettone riempimento olio motore (pagina 8-11)
5. Maniglia (pagina 7-3)
6. Cavalletto laterale (pagina 5-29)
7. Bullone drenaggio olio (pagina 8-11)
8.O blò ispezione livello olio motore (pagina 8-11)
9. Cartuccia filtro olio (pagina 8-11)
10.O blò d’ispezione del livello de l liquido refrigerante (pagina 8-14)
12
34 5
976 8
10
BV1-9-H1.book 1 ページ ２０１８年６月８日　金曜日　午前１０時５８分

Descrizione
2-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
HAU63391

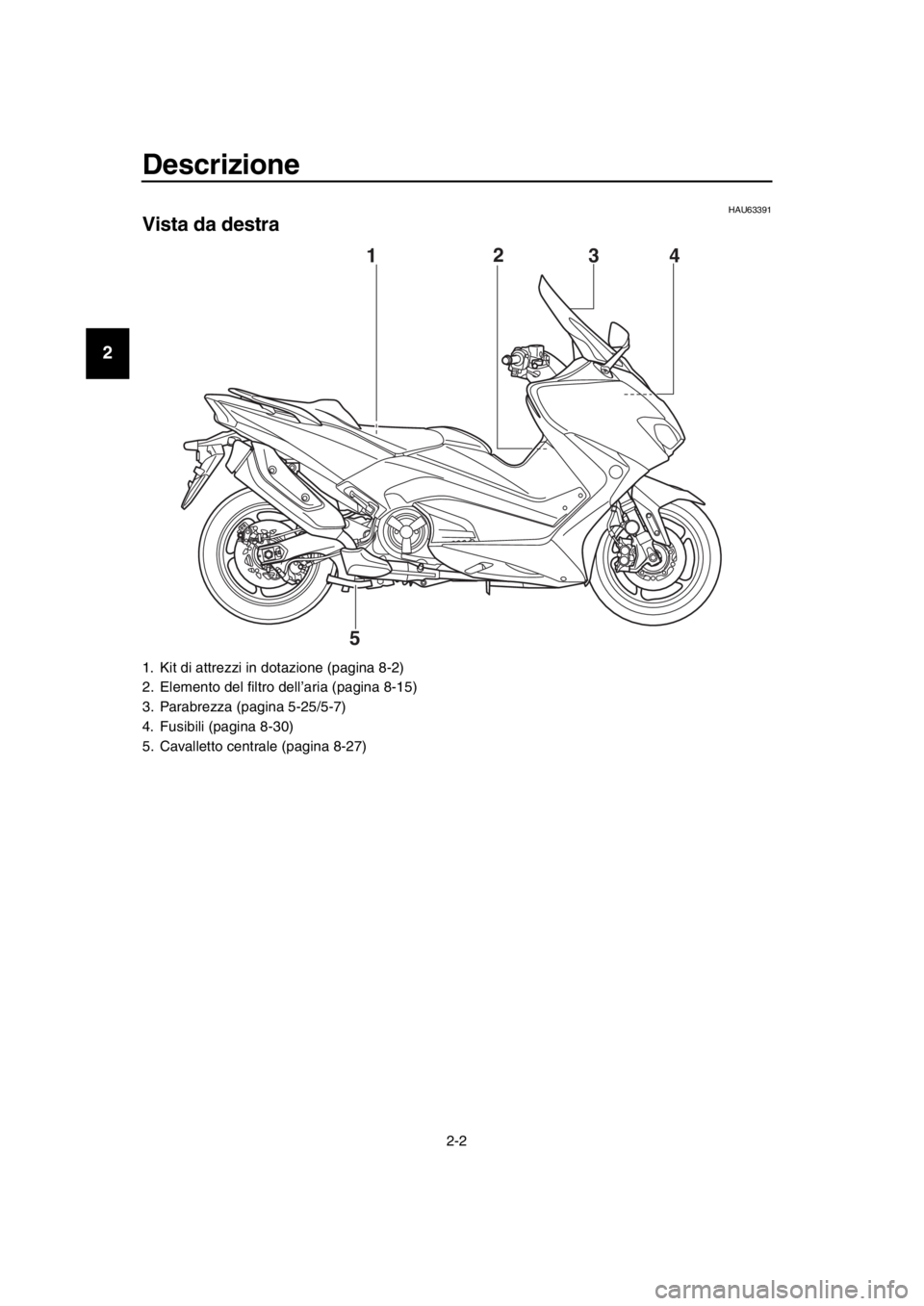

Vista da destra
1. Kit di attrezzi in dotazione (pagina 8-2)
2. Elemento del filtro dell’aria (pagina 8-15)
3. Para brezza (pagina 5-25/5-7)
4. Fusi bili (pagina 8-30)
5. Cavalletto centrale (pagina 8-27)
12
34
5
BV1-9-H1.book 2 ページ ２０１８年６月８日　金曜日　午前１０時５８分

Descrizione
2-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
HAU63401

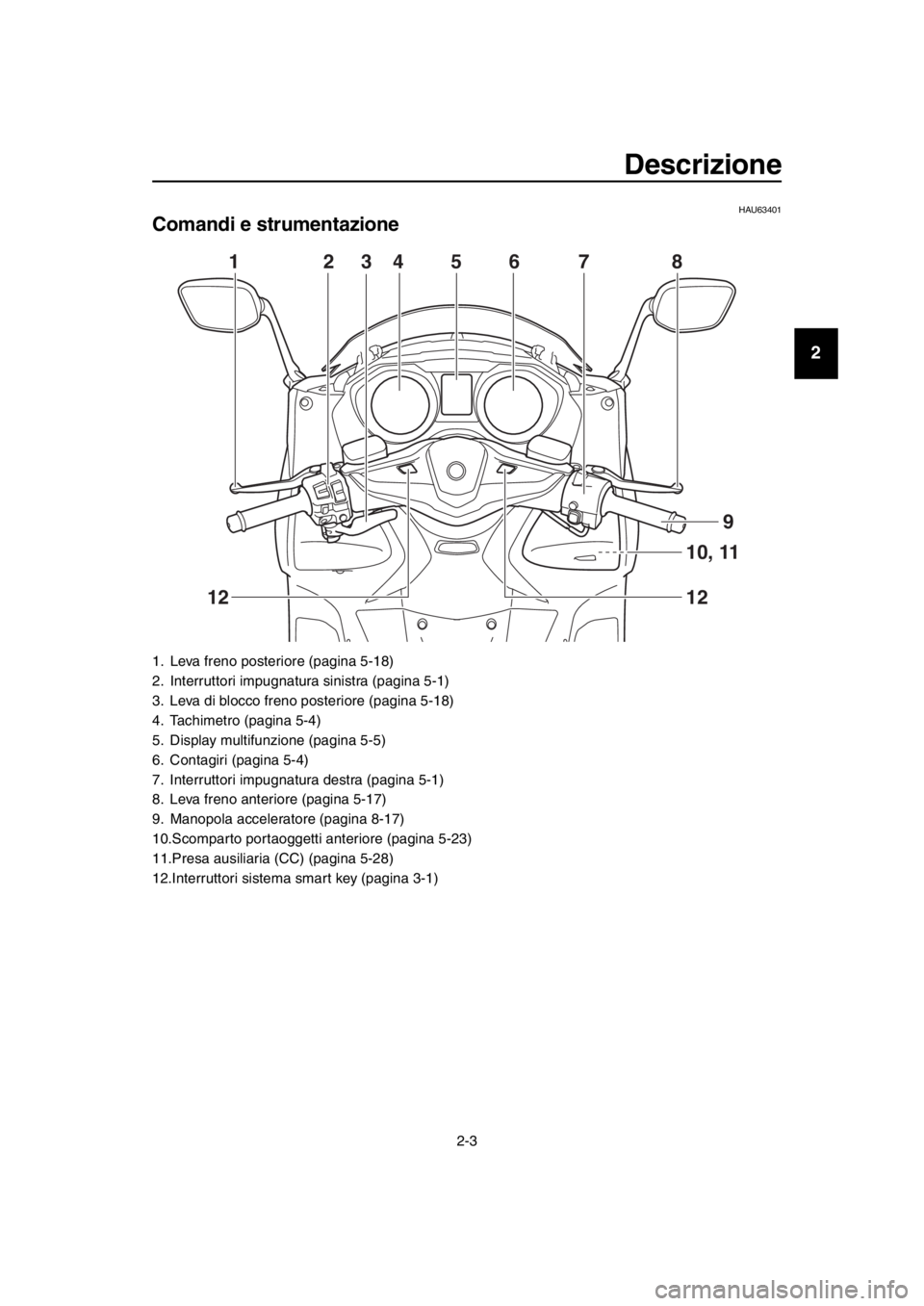

Comandi e strumentazione
1. Leva freno posteriore (pagina 5-1 8)
2. Interruttori impugnatura sinistra (pagina 5-1)
3. Leva di blocco freno posteriore (pagina 5-1 8)
4. Tachimetro (pagina 5-4)
5. Display multifunzione (pagina 5-5)
6. Contagiri (pagina 5-4)
7. Interruttori impugnatura destra (pagina 5-1)
8. Leva freno anteriore (pagina 5-17)
9. Manopola acceleratore (pagina 8-17)
10.Scomparto portaoggetti anteriore (pagina 5-23)
11.Presa ausiliaria (CC) (pagina 5-2 8)
12.Interruttori sistema smart key (pagina 3-1)
1 23456 7 8
10, 11
12
12
9
BV1-9-H1.book 3 ページ ２０１８年６月８日　金曜日　午前１０時５８分

3-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14

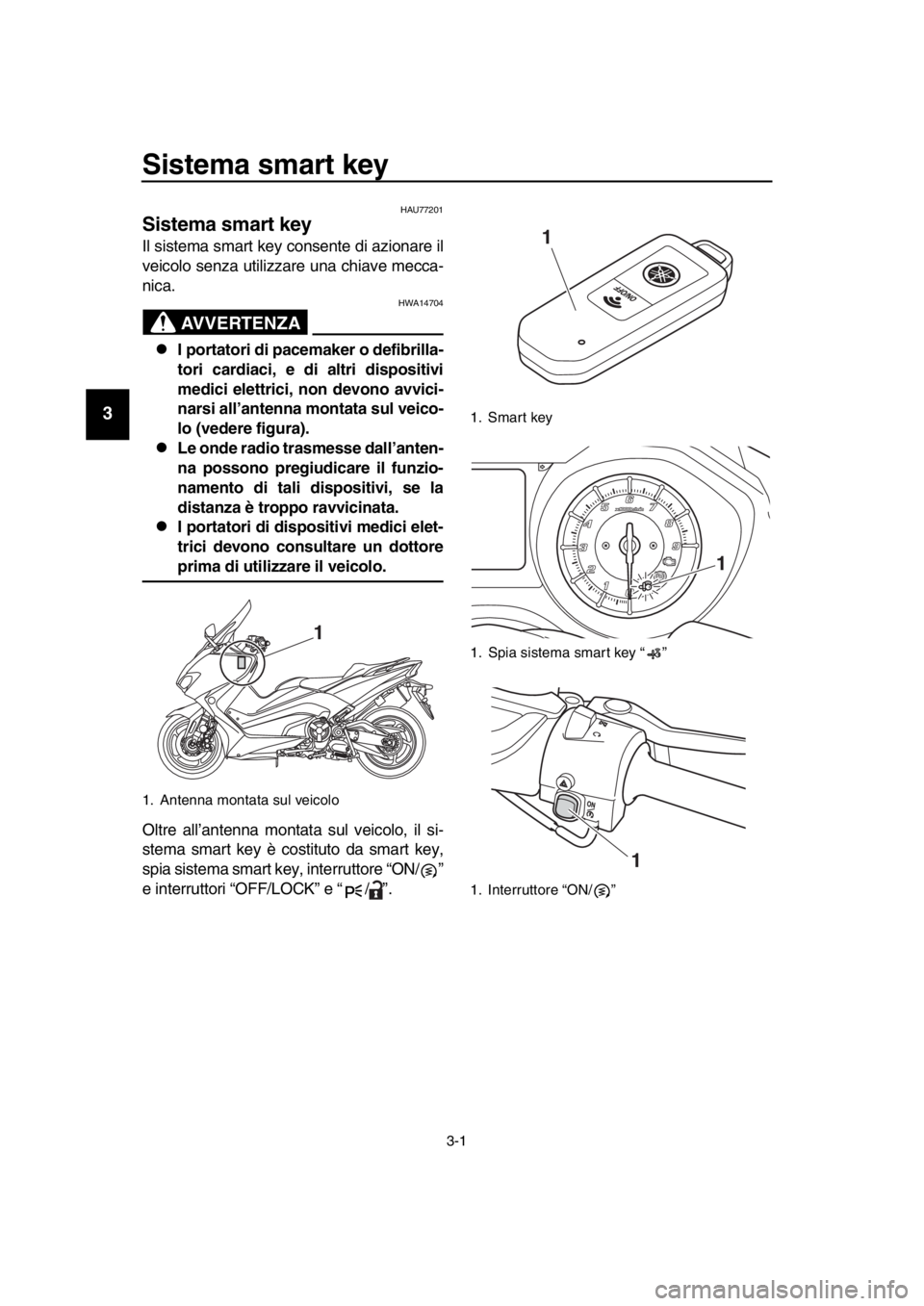

Sistema smart key
HAU77201
Sistema smart key
Il sistema smart key consente di azionare il
veicolo senza utilizzare una chiave mecca-
nica.
AVVERTENZA
HWA14704
I portatori di pacemaker o defibrilla-
tori cardiaci, e di altri dispositivi
medici elettrici, non devono avvici-
narsi all’antenna montata sul veico-
lo (vedere figura).
Le onde radio trasmesse dall’anten-
na possono pregiudicare il funzio-
namento di tali dispositivi, se la
distanza è troppo ravvicinata.
I portatori di dispositivi medici elet-
trici devono consultare un dottore
prima di utilizzare il veicolo.

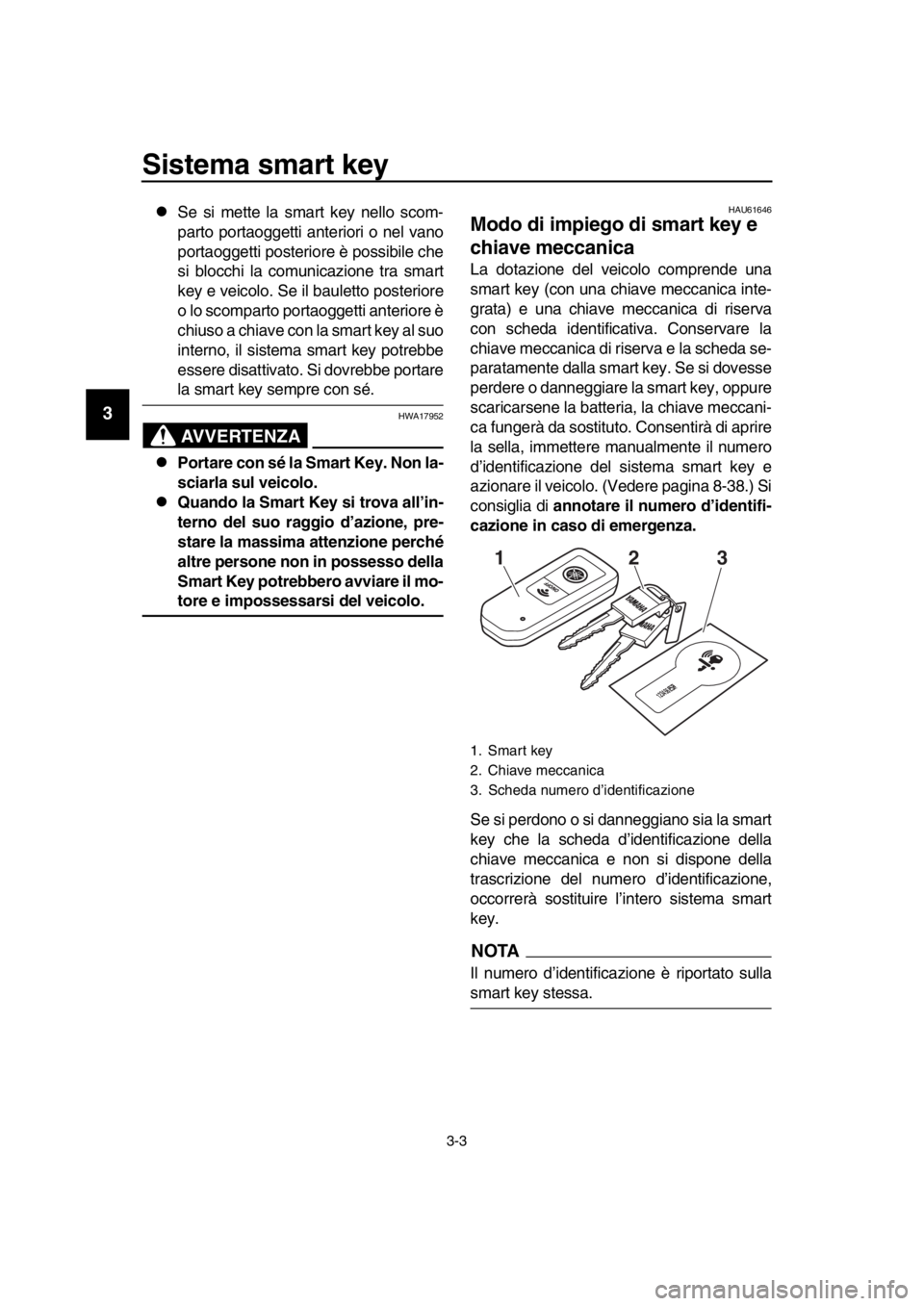

Oltre all’antenna montata sul veicolo, il si-
stema smart key è costituto da smart key,
spia sistema smart key, interruttore “ON/ ”
e interruttori “OFF/LOCK” e “ / ”.
1. Antenna montata sul veicolo
1

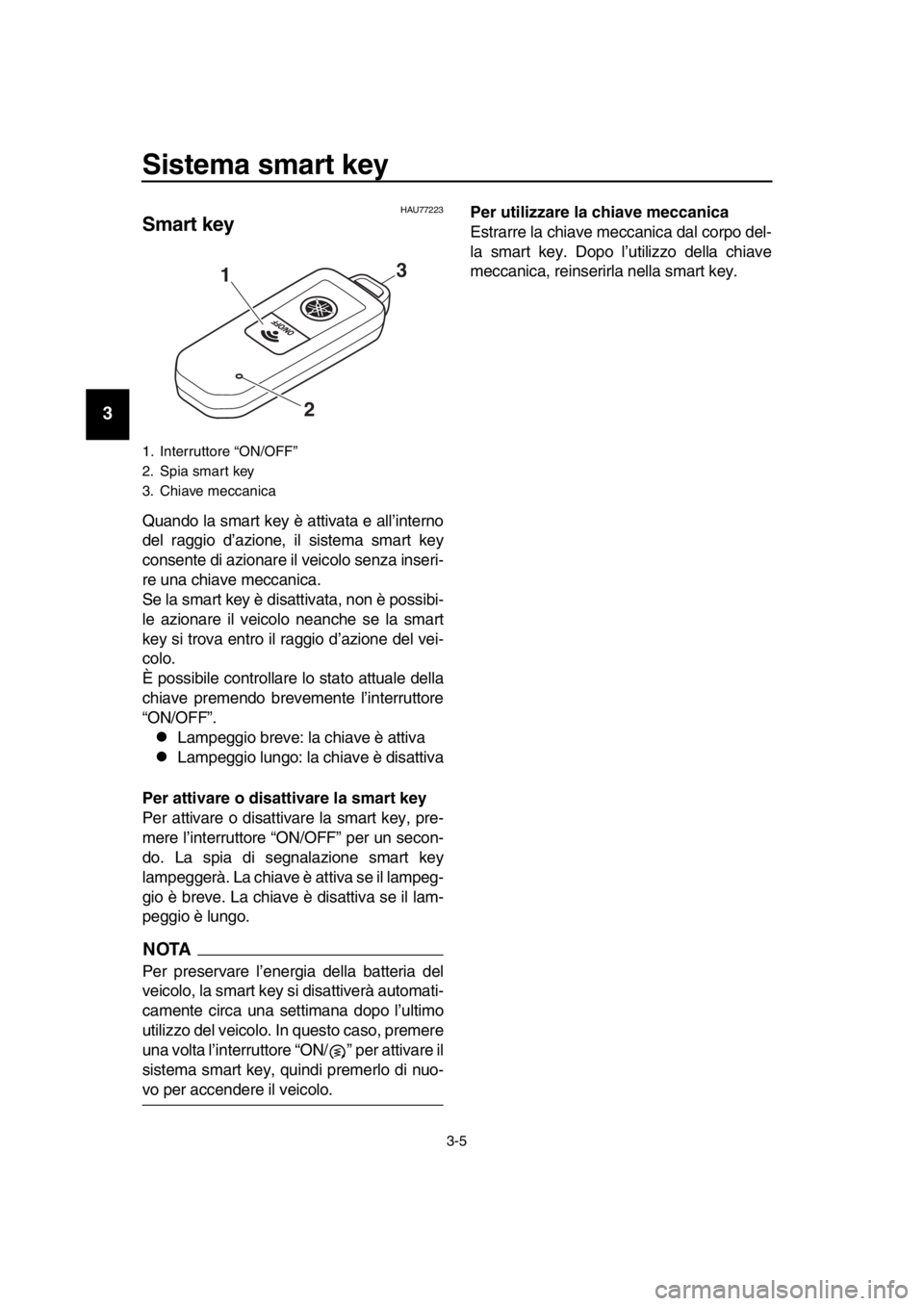

1. Smart key
1. Spia sistema smart key “ ”
1. Interruttore “ON/ ”
1
1
1
BV1-9-H1.book 1 ページ ２０１８年６月８日　金曜日　午前１０時５８分

Sistema smart key
3-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
ATTENZIONE
HCA15764
Il sistema Smart Key utilizza onde radio
deboli. Il sistema Smart Key potrebbe
non funzionare nei seguenti casi.
La Smart Key è in un punto esposto
a onde radio di forte intensità o ad
altre interferenze elettromagnetiche
Si è in prossimità di dispositivi che
emettono onde radio di forte inten-
sità (torri televisive o radio, centrali
elettriche, emittent i radio, aeroporti,
ecc.)
Sono presenti o si stanno utilizzan-
do dispositivi di comunicazione,
quali radio e cellulari, in prossimità
della Smart Key
La Smart Key è a contatto o coperta
da un oggetto metallico
Si è in prossimità di altri veicoli do-
tati di sistema Smart Key
In tali situazioni, spostare la Smart Key
in un’altra posizione e ripetere l’opera-
zione. Se il problema permane, utilizzare
la chiave meccanica per eseguire l’ope-
razione in modalità di emergenza. (Vede-
re pagina 8-38.)
HAU77213

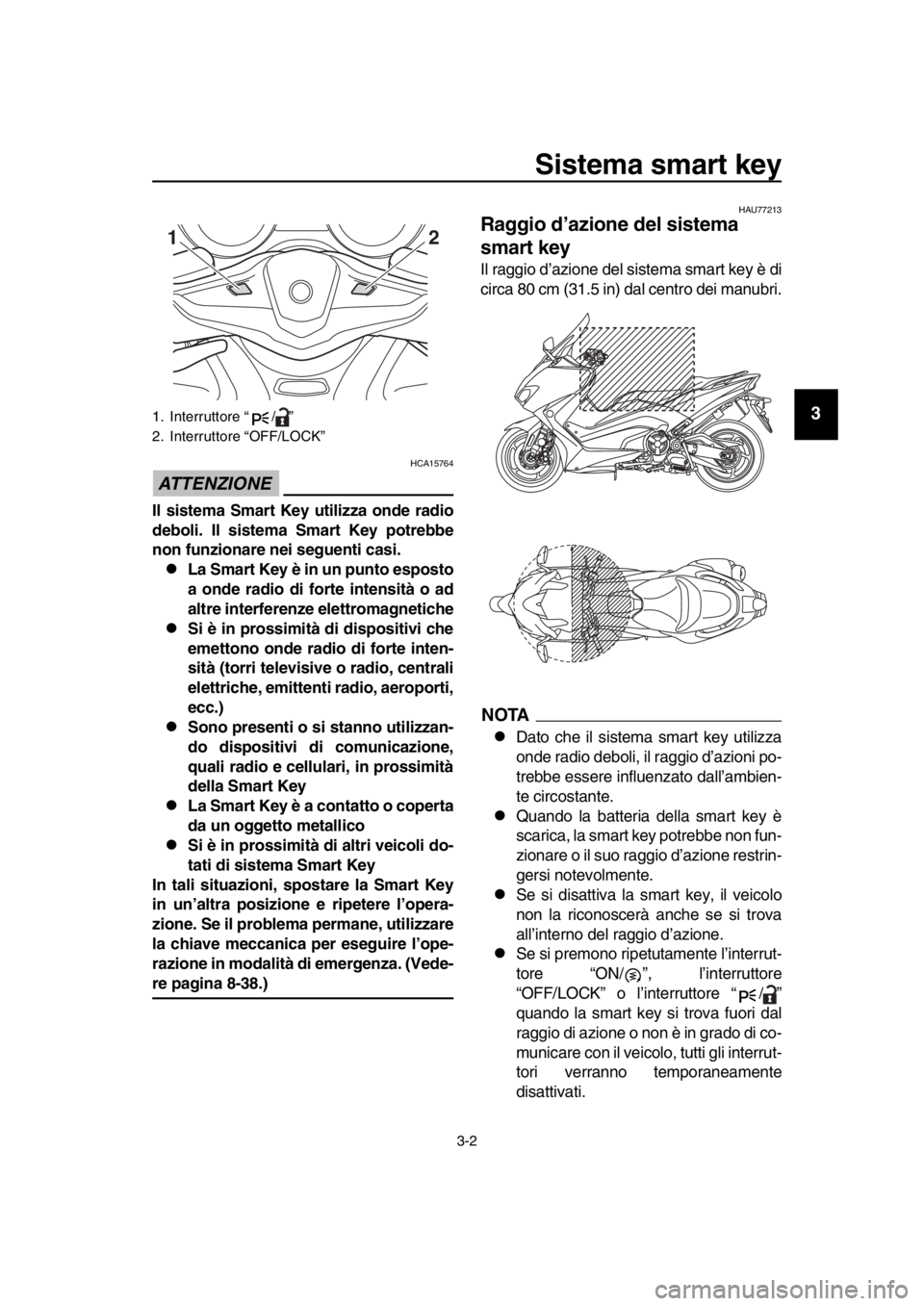

Raggio d’azione del sistema
smart key
Il raggio d’azione del sistema smart key è di
circa 80 cm (31.5 in) dal centro dei manu bri.
NOTA
Dato che il sistema smart key utilizza
onde radio deb oli, il raggio d’azioni po-
tre bbe essere influenzato dall’am bien-
te circostante.
Quando la b atteria della smart key è
scarica, la smart key potre bbe non fun-
zionare o il suo raggio d’azione restrin-
gersi notevolmente.
Se si disattiva la smart key, il veicolo
non la riconoscerà anche se si trova
all’interno del raggio d’azione.
Se si premono ripetutamente l’interrut-
tore “ON/ ”, l’interruttore
“OFF/LOCK” o l’interruttore “ / ”
quando la smart key si trova fuori dal
raggio di azione o non è in grado di co-
municare con il veicolo, tutti gli interrut-
tori verranno temporaneamente
disattivati.
1. Interruttore “ / ”
2. Interruttore “OFF/LOCK”
12
BV1-9-H1.book 2 ページ ２０１８年６月８日　金曜日　午前１０時５８分

Sistema smart key
3-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Se si mette la smart key nello scom-
parto portaoggetti anteriori o nel vano
portaoggetti posteriore è possi bile che
si blocchi la comunicazione tra smart
key e veicolo. Se il bauletto posteriore
o lo scomparto portaoggetti anteriore è
chiuso a chiave con la smart key al suo
interno, il sistema smart key potre bbe
essere disattivato. Si dovre bbe portare
la smart key sempre con sé.
AVVERTENZA
HWA17952
Portare con sé la Smart Key. Non la-
sciarla sul veicolo.
Quando la Smart Key si trova all’in-
terno del suo raggio d’azione, pre-
stare la massima attenzione perché
altre persone non in possesso della
Smart Key potrebbero avviare il mo-
tore e impossessarsi del veicolo.
HAU61646
Modo di impiego di smart key e
chiave meccanica
La dotazione del veicolo comprende una
smart key (con una chiave meccanica inte-
grata) e una chiave meccanica di riserva
con scheda identificativa. Conservare la
chiave meccanica di riserva e la scheda se-
paratamente dalla smart key. Se si dovesse
perdere o danneggiare la smart key, oppure
scaricarsene la batteria, la chiave meccani-
ca fungerà da sostituto. Consentirà di aprire
la sella, immettere manualmente il numero
d’identificazione del sistema smart key e
azionare il veicolo. (Vedere pagina 8-3 8.) Si
consiglia di annotare il numero d’identifi-
cazione in caso di emergenza.
Se si perdono o si danneggiano sia la smart
key che la scheda d’identificazione della
chiave meccanica e non si dispone della
trascrizione del numero d’identificazione,
occorrerà sostituire l’intero sistema smart
key.
NOTA
Il numero d’identificazione è riportato sulla
smart key stessa.
1. Smart key
2. Chiave meccanica
3. Scheda numero d’identificazione
1234 56
123
BV1-9-H1.book 3 ページ ２０１８年６月８日　金曜日　午前１０時５８分

Sistema smart key
3-4
1
2
3
4
5
6
7
8
9
10
11
12
13
14

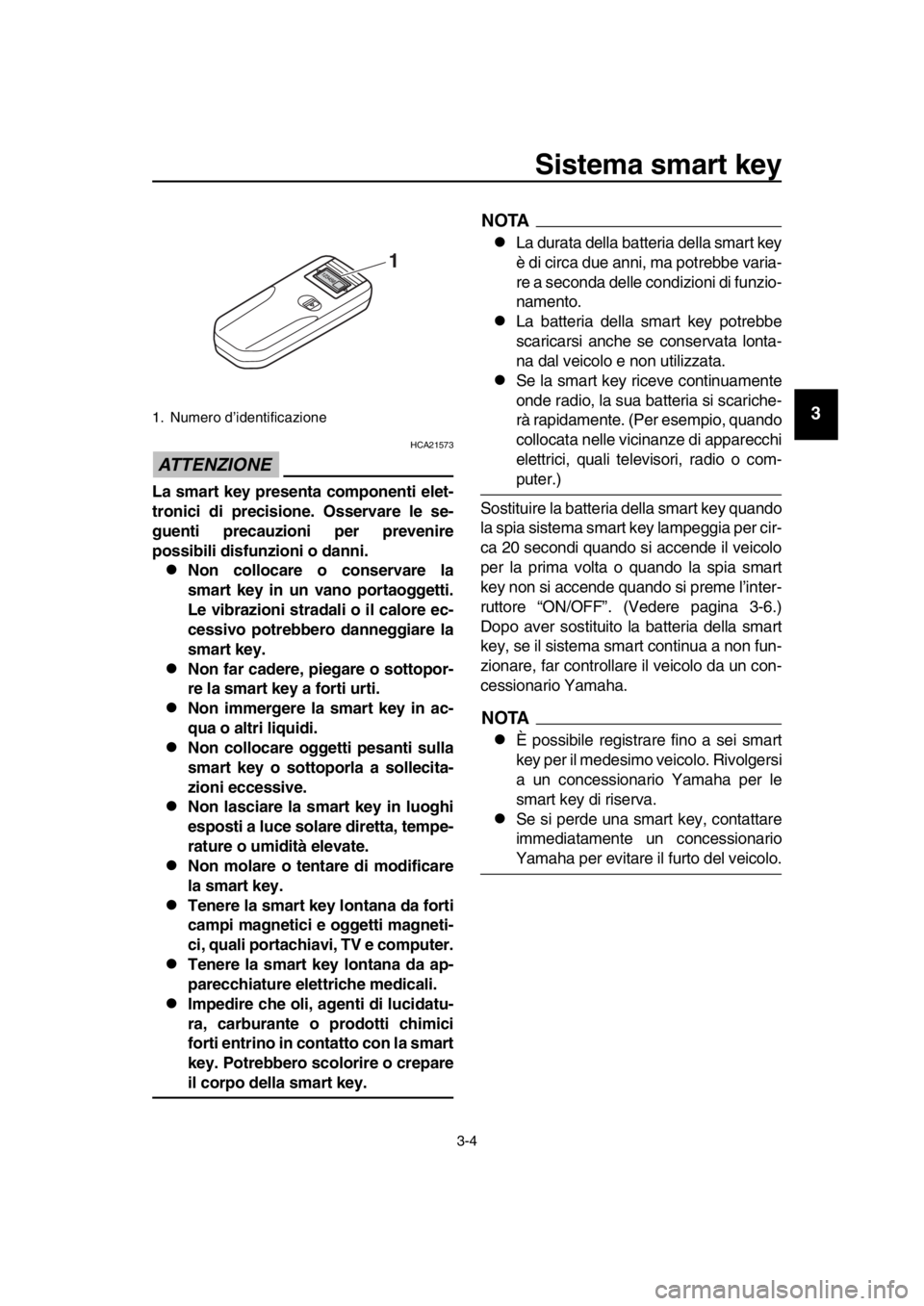

ATTENZIONE
HCA21573
La smart key presenta componenti elet-
tronici di precisione. Osservare le se-
guenti precauzioni per prevenire
possibili disfunzioni o danni.
Non collocare o conservare la
smart key in un vano portaoggetti.
Le vibrazioni stradali o il calore ec-
cessivo potrebbero danneggiare la
smart key.
Non far cadere, piegare o sottopor-
re la smart key a forti urti.
Non immergere la smart key in ac-
qua o altri liquidi.
Non collocare oggetti pesanti sulla
smart key o sottoporla a sollecita-
zioni eccessive.
Non lasciare la smart key in luoghi
esposti a luce solare diretta, tempe-
rature o umidità elevate.
Non molare o tent are di modificare
la smart key.
Tenere la smart key lontana da forti
campi magnetici e oggetti magneti-
ci, quali portachiavi, TV e computer.
Tenere la smart key lontana da ap-
parecchiature elettriche medicali.
Impedire che oli, agenti di lucidatu-
ra, carburante o prodotti chimici
forti entrino in contatto con la smart
key. Potrebbero scolorire o crepare
il corpo della smart key.
NOTA
La durata della b atteria della smart key
è di circa due anni, ma potre bbe varia-
re a seconda delle condizioni di funzio-
namento.
La batteria della smart key potre bbe
scaricarsi anche se conservata lonta-
na dal veicolo e non utilizzata.
Se la smart key riceve continuamente
onde radio, la sua batteria si scariche-
rà rapidamente. (Per esempio, quando
collocata nelle vicinanze di apparecchi
elettrici, quali televisori, radio o com-
puter.)
Sostituire la batteria della smart key quando
la spia sistema smart key lampeggia per cir-
ca 20 secondi quando si accende il veicolo
per la prima volta o quando la spia smart
key non si accende quando si preme l’inter-
ruttore “ON/OFF”. (Vedere pagina 3-6.)
Dopo aver sostituito la batteria della smart
key, se il sistema smart continua a non fun-
zionare, far controllare il veicolo da un con-
cessionario Yamaha.
NOTA
È possi bile registrare fino a sei smart
key per il medesimo veicolo. Rivolgersi
a un concessionario Yamaha per le
smart key di riserva.
Se si perde una smart key, contattare
immediatamente un concessionario
Yamaha per evitare il furto del veicolo.
1. Numero d’identificazione
1
BV1-9-H1.book 4 ページ ２０１８年６月８日　金曜日　午前１０時５８分

Sistema smart key
3-5
1
2
3
4
5
6
7
8
9
10
11
12
13
14
HAU77223
Smart key
Quando la smart key è attivata e all’interno
del raggio d’azione, il sistema smart key
consente di azionare il veicolo senza inseri-
re una chiave meccanica.
Se la smart key è disattivata, non è possi bi-
le azionare il veicolo neanche se la smart
key si trova entro il raggio d’azione del vei-
colo.
È possi bile controllare lo stato attuale della
chiave premendo brevemente l’interruttore
“ON/OFF”.
Lampeggio breve: la chiave è attiva
Lampeggio lungo: la chiave è disattiva
Per attivare o disatti vare la smart key
Per attivare o disattivare la smart key, pre-
mere l’interruttore “ON/OFF” per un secon-
do. La spia di segnalazione smart key
lampeggerà. La chiave è attiva se il lampeg-
gio è breve. La chiave è disattiva se il lam-
peggio è lungo.
NOTA
Per preservare l’energia della batteria del
veicolo, la smart key si disattiverà automati-
camente circa una settimana dopo l’ultimo
utilizzo del veicolo. In questo caso, premere
una volta l’interruttore “ON/ ” per attivare il
sistema smart key, quindi premerlo di nuo-
vo per accendere il veicolo. Per utilizzare la chiave meccanica
Estrarre la chiave meccanica dal corpo del-
la smart key. Dopo l’utilizzo della chiave
meccanica, reinserirla nella smart key.
1. Interruttore “ON/OFF”
2. Spia smart key
3. Chiave meccanica
1
2
3
BV1-9-H1.book 5 ページ ２０１８年６月８日　金曜日　午前１０時５８分
