YAMAHA TMAX 2019 Instructieboekje (in Dutch)

Functies van instrumenten en bedieningselementen
5-9
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Kilometerteller:
De kilometerteller toont de totale afstand die
door de machine is afgelegd.
Rittellers:
“TRIP1” en “TRIP2” tonen de afgelegde af-
stand sinds de tellers voor het laatst werden
teruggesteld op nul.
Als u een ritteller op nul wilt terugstellen, ge-
bruikt u de selectieschakelaar om de infor-
matieweergavepagina te selecteren die de
gewenste ritteller bevat. Houd de “ ”-zijde
van de selectieschakelaar een seconde
lang ingedrukt zodat de ritteller knippert, en
houd vervolgens de “ ”-zijde van de se-
lectieschakelaar opnieuw een seconde lang
ingedrukt terwijl de ritteller knippert.
OPMERKING
De kilometerteller wordt vergrendeld
bij 999999.
De rittellers worden teruggesteld en
blijven tellen nadat 9999.9 is bereikt.
Wanneer ongeveer 3.0 L (0.79 US gal, 0.66
Imp.gal) van de brandstof resteert in de
brandstoftank, gaat het laatste segment van
de brandstofniveaumeter knipperen. Daar-
naast schakelt de informatieweergave auto-
matisch naar de brandstofreserve-rittellermodus “F-TRIP” en wordt de afge-
legde afstand vanaf dat punt aangegeven.
Druk in dat geval op de selectieschakelaar
om de weergave te wisselen in de onder-
staande volgorde:
F-TRIP Weergave–1 Weergave–
2 Weergave–3 F-TRIP
Als u de brandstofreserve-ritteller niet hand-
matig terugstelt, wordt deze automatisch te-
ruggesteld zodra u na het tanken 5 km (3
mi) hebt gereden.
OPMERKING
De instelmodus (pagina 5-10) is niet toe-
gankelijk terwijl “F-TRIP” is ingeschakeld.
Geschatte actieradius:
De geschatte afstand die u onder de huidi-
ge rijomstandigheden kunt afleggen met de
resterende brandstof wordt weergegeven.
Omgevingstemperatuur:
Dit display toont de omgevingstemperatuur
van –9 C tot 50 C in stappen van 1 C. De
weergegeven temperatuur kan afwijken van
de werkelijke omgevingstemperatuur.
OPMERKING
Ook als de gedetecteerde temperatuur
lager is, wordt –9 C weergegeven.
Ook als de gedetecteerde temperatuur
hoger is, wordt 50 C weergegeven.
De nauwkeurigheid van de tempera-
tuuraflezing kan worden beënvloed
door rijden onder 20 km/h (12 mi/h) of
BV1-9-D2.book 9 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Functies van instrumenten en bedieningselementen

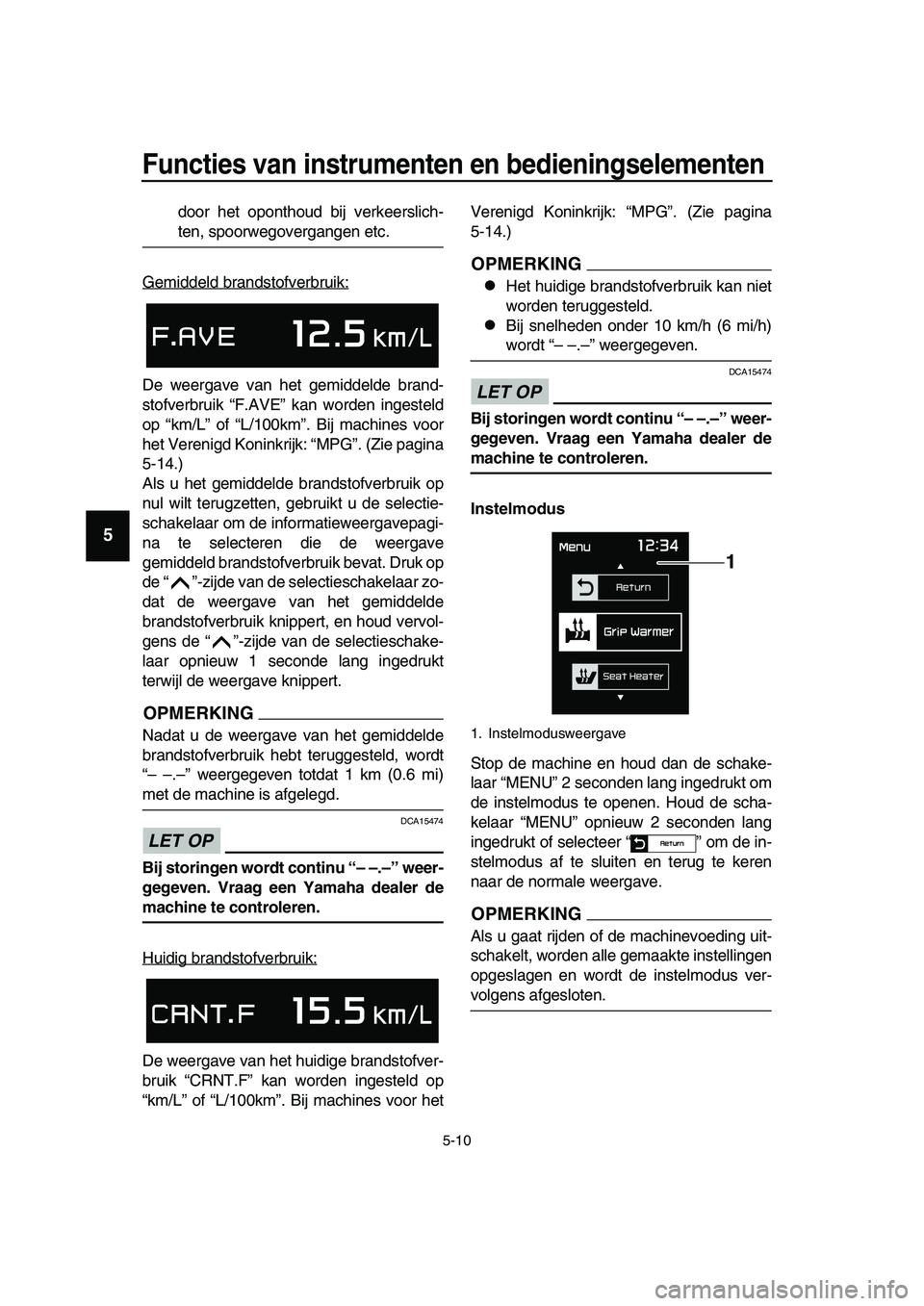

5-10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
door het oponthoud bij verkeerslich-
ten, spoorwegovergangen etc.
Gemiddeld brandstofverbruik:
De weergave van het gemiddelde brand-
stofverbruik “F.AVE” kan worden ingesteld
op “km/L” of “L/100km”. Bij machines voor
het Verenigd Koninkrijk: “MPG”. (Zie pagina
5-14.)
Als u het gemiddelde brandstofverbruik op
nul wilt terugzetten, gebruikt u de selectie-
schakelaar om de informatieweergavepagi-
na te selecteren die de weergave
gemiddeld brandstofverbruik bevat. Druk op
de “ ”-zijde van de selectieschakelaar zo-
dat de weergave van het gemiddelde
brandstofverbruik knippert, en houd vervol-
gens de “ ”-zijde van de selectieschake-
laar opnieuw 1 seconde lang ingedrukt
terwijl de weergave knippert.
OPMERKING
Nadat u de weergave van het gemiddelde
brandstofverbruik hebt teruggesteld, wordt
“– –.–” weergegeven totdat 1 km (0.6 mi)
met de machine is afgelegd.
LET OP
DCA15474
Bij storingen wordt continu “– –.–” weer-
gegeven. Vraag een Yamaha dealer de
machine te controleren.
Huidig brandstofverbruik:
De weergave van het huidige brandstofver-
bruik “CRNT.F” kan worden ingesteld op
“km/L” of “L/100km”. Bij machines voor hetVerenigd Koninkrijk: “MPG”. (Zie pagina
5-14.)
OPMERKING
Het huidige brandstofverbruik kan niet
worden teruggesteld.
Bij snelheden onder 10 km/h (6 mi/h)
wordt “– –.–” weergegeven.
LET OP
DCA15474
Bij storingen wordt continu “– –.–” weer-
gegeven. Vraag een Yamaha dealer de
machine te controleren.
Instelmodus
Stop de machine en houd dan de schake-
laar “MENU” 2 seconden lang ingedrukt om
de instelmodus te openen. Houd de scha-
kelaar “MENU” opnieuw 2 seconden lang
ingedrukt of selecteer “ ” om de in-
stelmodus af te sluiten en terug te keren
naar de normale weergave.
OPMERKING
Als u gaat rijden of de machinevoeding uit-
schakelt, worden alle gemaakte instellingen
opgeslagen en wordt de instelmodus ver-
volgens afgesloten.
1. Instelmodusweergave
1
BV1-9-D2.book 10 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Functies van instrumenten en bedieningselementen
5-11
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Menu-items
Instellingen voor handvatverwarming
1. Gebruik de selectieschakelaar om
“Grip Warmer” te markeren.2. Druk op de schakelaar “MENU”. De in-
stelweergave voor de handvatverwar-
ming wordt weergegeven en “High”
knippert in de weergave.
3. Druk op de schakelaar “MENU”. Het
temperatuurniveau voor de instelling
voor Hoog gaat knipperen.
Gebruik de selectieschakelaar om het
temperatuurniveau in te stellen en
druk vervolgens op de schakelaar
“MENU”. “High” gaat knipperen.
4. Gebruik de selectieschakelaar om
“Mid” of “Low” te markeren en wijzig
vervolgens de instelling met dezelfde
procedure die u hebt gebruikt voor de
instelling voor hoog.
Categorie Beschrijving
Met deze functie kunt u de
instellingen voor laag, mid-
del en hoog tot 10 tempe-
ratuurniveaus instellen.
Met deze functie kunt u de
instellingen voor laag, mid-
del en hoog tot 10 tempe-
ratuurniveaus instellen.
Met deze functie kunt u de
tractieregeling in- of uit-
schakelen.
Met deze functie kunt u het
interval van de olieverver-
sing (indicator), het interval
van de V-snaarvervanging
(indicator) en het onder-
houdsinterval “FREE”
bekijken en terugstellen.
Met deze functie kunt u de
eenheden voor brandstof-
verbruik schakelen tussen
“L/100km” en “km/L”.
Op machines voor het Ver-
enigd Koninkrijk is deze
functie niet beschikbaar.
Met deze functie kunt u de
items die in 3 informatie-
weergaven worden
getoond wijzigen.
Via deze functie regelt u de
helderheid van het instru-
mentenpaneel.
Met deze functie kunt u de
klok instellen.
Met deze functie kunt u
alle items terugstellen naar
de standaard- of fabrieks-
instellingen, behalve de
kilometerteller, klok en
onderhoudstellers “Oil” en
“V-Belt”.
Grip Warmer
Seat Heater
Traction Control
Maintenance
Unit
Display
Brightness
Clock
All Reset
BV1-9-D2.book 11 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Functies van instrumenten en bedieningselementen
5-12
1
2
3
4
5
6
7
8
9
10
11
12
13
14
5. Als u klaar bent met het wijzigen van
de instellingen, gebruikt u de selectie-
schakelaar om “ ” te markeren en
drukt u vervolgens op de schakelaar
“MENU” om terug te keren naar het
menuscherm.
Instellingen voor zadelverwarming
1. Gebruik de selectieschakelaar om
“Seat Heater” te markeren.
2. Druk op de schakelaar “MENU”. De in-
stelweergave voor de zadelverwar-
ming wordt weergegeven en “High”
knippert in de weergave.
3. Druk op de schakelaar “MENU”. Het
temperatuurniveau voor de instelling
voor Hoog gaat knipperen.
Gebruik de selectieschakelaar om het
temperatuurniveau in te stellen en
druk vervolgens op de schakelaar
“MENU”. “High” gaat knipperen.4. Gebruik de selectieschakelaar om
“Mid” of “Low” te markeren en wijzig
vervolgens de instelling met dezelfde
procedure die u hebt gebruikt voor de
instelling voor hoog.
5. Als u klaar bent met het wijzigen van
de instellingen, gebruikt u de selectie-
schakelaar om “ ” te markeren en
drukt u vervolgens op de schakelaar
“MENU” om terug te keren naar het
menuscherm.
Instellingen voor tractieregeling
1. Gebruik de selectieschakelaar om
“Traction Control” te markeren.
2. Druk op de schakelaar “MENU”. De in-
stelweergave voor de tractieregeling
wordt weergegeven en “ON” knippert
in de weergave.
BV1-9-D2.book 12 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Functies van instrumenten en bedieningselementen

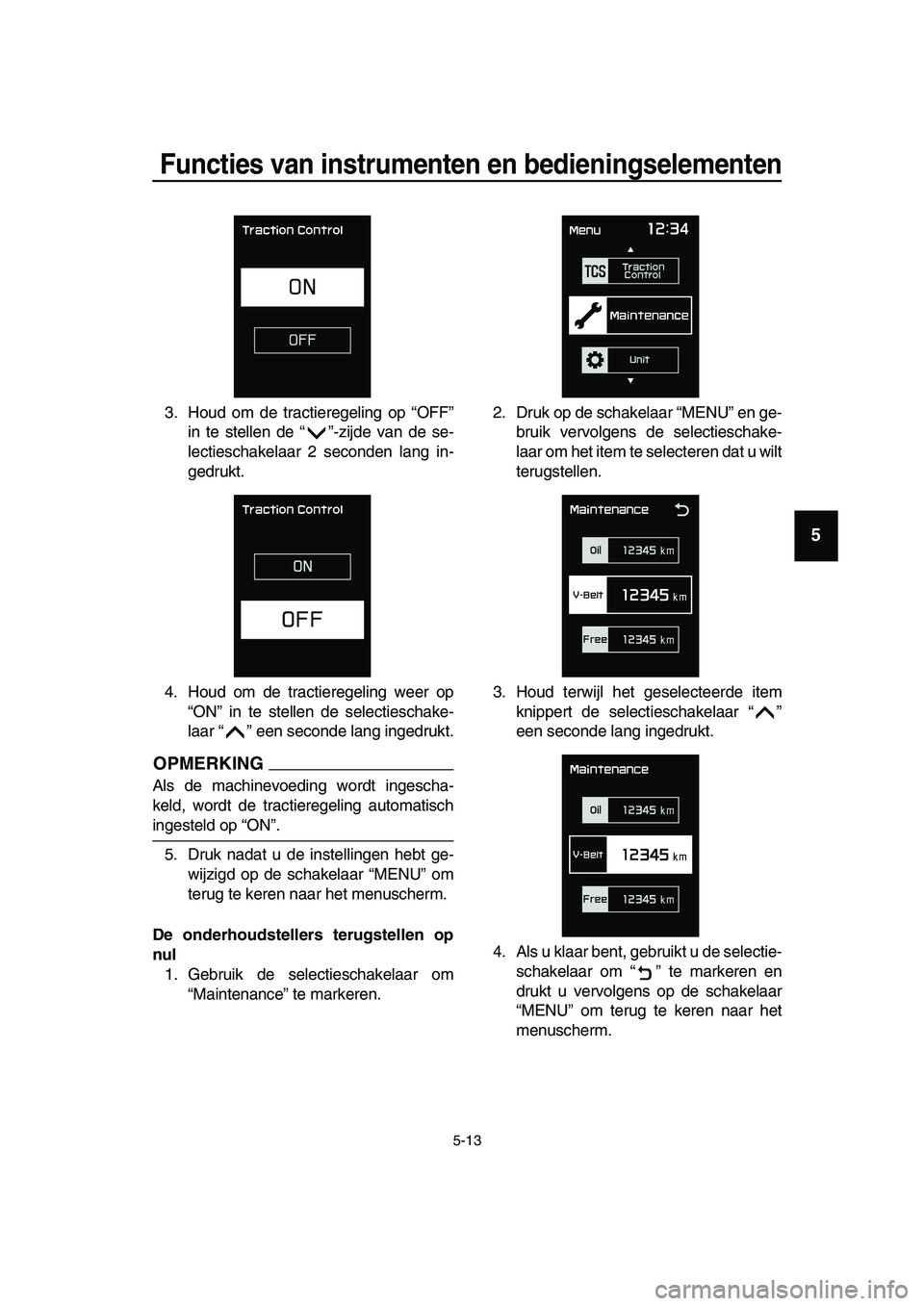

5-13
1
2
3
4
5
6
7
8
9
10
11
12
13
14
3. Houd om de tractieregeling op “OFF”
in te stellen de “ ”-zijde van de se-
lectieschakelaar 2 seconden lang in-
gedrukt.
4. Houd om de tractieregeling weer op
“ON” in te stellen de selectieschake-
laar “ ” een seconde lang ingedrukt.
OPMERKING
Als de machinevoeding wordt ingescha-
keld, wordt de tractieregeling automatisch
ingesteld op “ON”.
5. Druk nadat u de instellingen hebt ge-
wijzigd op de schakelaar “MENU” om
terug te keren naar het menuscherm.
De onderhoudstellers terugstellen op
nul
1. Gebruik de selectieschakelaar om
“Maintenance” te markeren.2. Druk op de schakelaar “MENU” en ge-
bruik vervolgens de selectieschake-
laar om het item te selecteren dat u wilt
terugstellen.
3. Houd terwijl het geselecteerde item
knippert de selectieschakelaar “ ”
een seconde lang ingedrukt.
4. Als u klaar bent, gebruikt u de selectie-
schakelaar om “ ” te markeren en
drukt u vervolgens op de schakelaar
“MENU” om terug te keren naar het
menuscherm.
BV1-9-D2.book 13 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Functies van instrumenten en bedieningselementen
5-14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
De eenheden selecteren
OPMERKING
Alleen machines voor het Verenigd Konink-
rijk: Deze functie wordt niet aangegeven op
de instelmodusweergave en kan niet wor-
den geselecteerd.
1. Gebruik de selectieschakelaar om
“Unit” te markeren.
2. Druk op de schakelaar “MENU”. De in-
stelweergave voor de eenheid wordt
weergegeven en “L/100km” knippert in
de weergave.
3. Gebruik de selectieschakelaar om
“L/100km” of “km/L” te selecteren en
druk vervolgens opnieuw op de scha-
kelaar “MENU”.4. Druk op de schakelaar “MENU” om te-
rug te keren naar het menuscherm.
De weergave-items selecteren
1. Gebruik de selectieschakelaar om
“Display Change” te markeren.
2. Druk op de schakelaar “MENU”, ge-
bruik de selectieschakelaar om de
weergave te markeren die u wilt wijzi-
gen en druk vervolgens opnieuw op de
schakelaar “MENU”.
3. Gebruik de selectieschakelaar om het
item te markeren dat u wilt wijzigen en
druk vervolgens op de schakelaar
“MENU”.
BV1-9-D2.book 14 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Functies van instrumenten en bedieningselementen
5-15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
OPMERKING
De volgorde van de weergave-items is als
volgt.
4. Gebruik de selectieschakelaar om het
item te selecteren dat u wilt weergeven
en druk vervolgens op de schakelaar
“MENU”.
5. Als u klaar bent met het wijzigen van
de instellingen, gebruikt u de selectie-
schakelaar om “ ” te markeren en
drukt u vervolgens op de schakelaar
“MENU” om terug te keren naar de vo-
rige weergave.
6. Gebruik de selectieschakelaar om“ ” te markeren en druk vervolgens
op de schakelaar “MENU” om terug te
keren naar het menuscherm.
Helderheid van meterpaneel
1. Gebruik de selectieschakelaar om
“Brightness” te markeren.
2. Druk op de schakelaar “MENU”.
3. Gebruik de selectieschakelaar om het
gewenste helderheidsniveau te selec-
teren.
4. Druk op de schakelaar “MENU” om te-
rug te keren naar het menuscherm.
De klok instellen
OPMERKING
De klok maakt gebruik van een 12-uursy-
steem.
1. Gebruik de selectieschakelaar om
“Clock” te markeren.
A.TEMP TRIP-1 TRIP-2
ODO
CRNT.F F.AVG RANGE
BV1-9-D2.book 15 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Functies van instrumenten en bedieningselementen
5-16
1
2
3
4
5
6
7
8
9
10
11
12
13
14

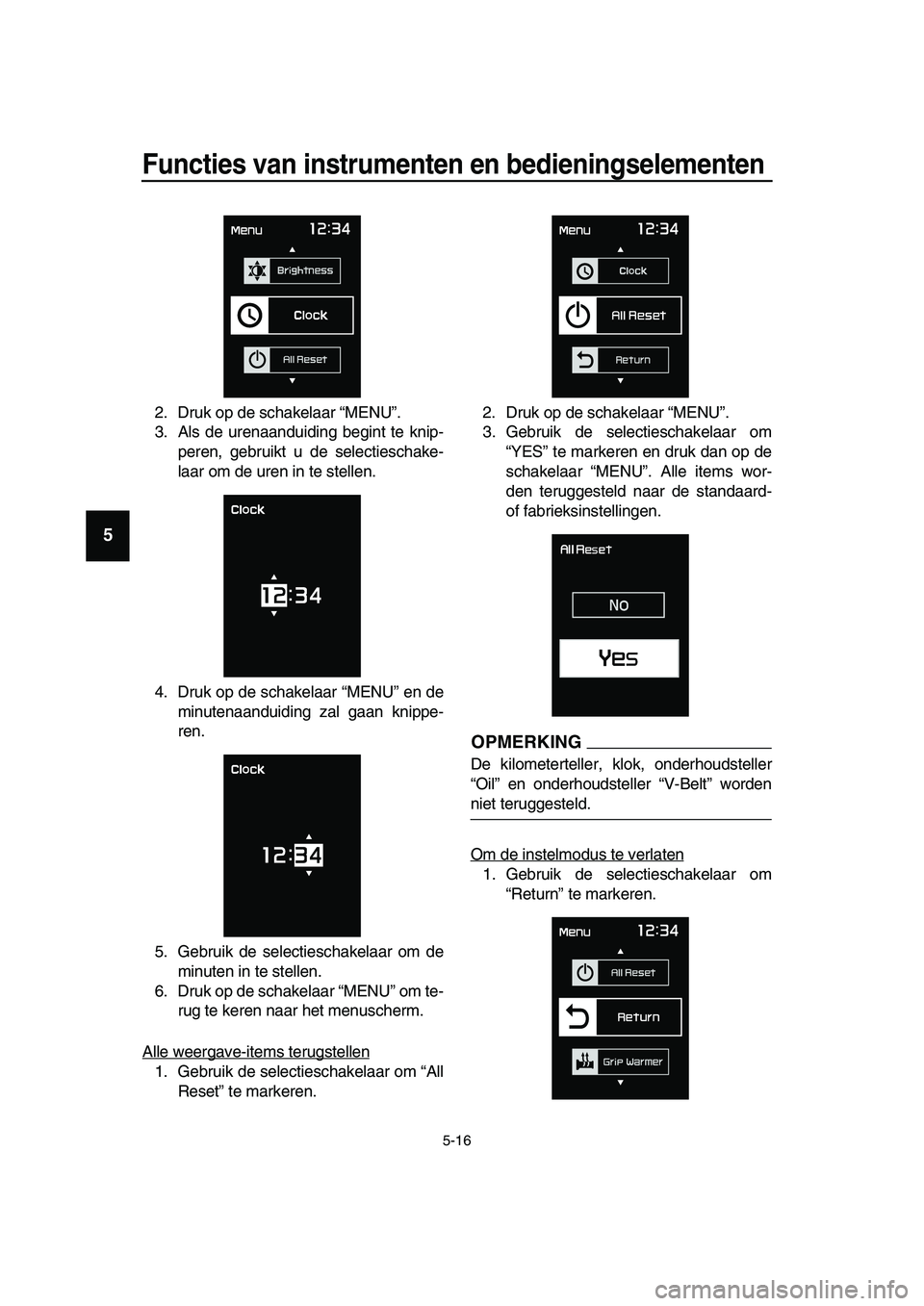

2. Druk op de schakelaar “MENU”.
3. Als de urenaanduiding begint te knip-
peren, gebruikt u de selectieschake-
laar om de uren in te stellen.
4. Druk op de schakelaar “MENU” en de
minutenaanduiding zal gaan knippe-
ren.
5. Gebruik de selectieschakelaar om de
minuten in te stellen.
6. Druk op de schakelaar “MENU” om te-
rug te keren naar het menuscherm.
Alle weergave-items terugstellen
1. Gebruik de selectieschakelaar om “All
Reset” te markeren.2. Druk op de schakelaar “MENU”.
3. Gebruik de selectieschakelaar om
“YES” te markeren en druk dan op de
schakelaar “MENU”. Alle items wor-
den teruggesteld naar de standaard-
of fabrieksinstellingen.
OPMERKING
De kilometerteller, klok, onderhoudsteller
“Oil” en onderhoudsteller “V-Belt” worden
niet teruggesteld.
Om de instelmodus te verlaten
1. Gebruik de selectieschakelaar om
“Return” te markeren.
BV1-9-D2.book 16 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Functies van instrumenten en bedieningselementen
5-17
1
2
3
4
5
6
7
8
9
10
11
12
13
14

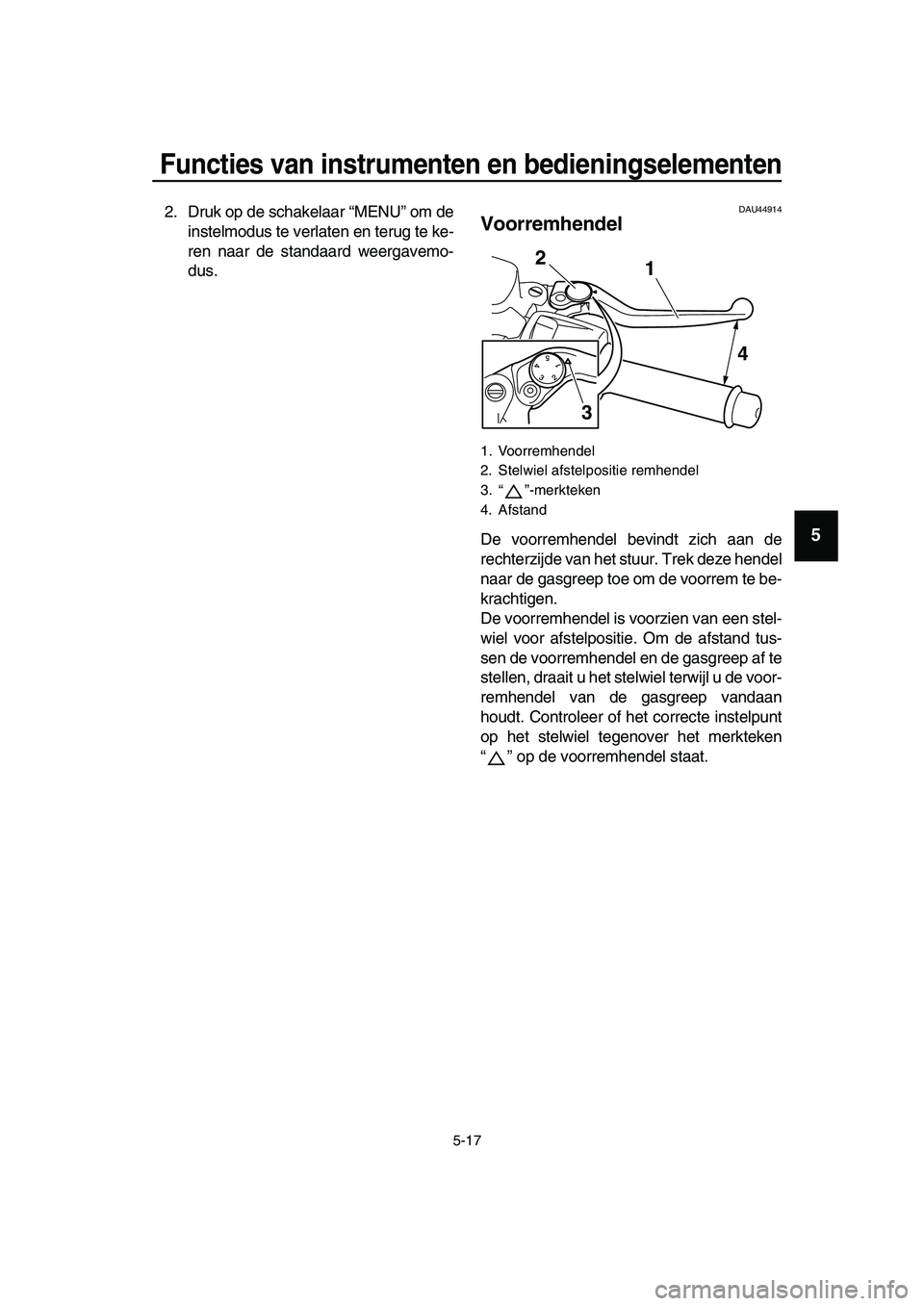

2. Druk op de schakelaar “MENU” om de
instelmodus te verlaten en terug te ke-
ren naar de standaard weergavemo-
dus.DAU44914
Voorremhendel
De voorremhendel bevindt zich aan de
rechterzijde van het stuur. Trek deze hendel
naar de gasgreep toe om de voorrem te be-
krachtigen.
De voorremhendel is voorzien van een stel-
wiel voor afstelpositie. Om de afstand tus-
sen de voorremhendel en de gasgreep af te
stellen, draait u het stelwiel terwijl u de voor-
remhendel van de gasgreep vandaan
houdt. Controleer of het correcte instelpunt
op het stelwiel tegenover het merkteken
“ ” op de voorremhendel staat.
1. Voorremhendel
2. Stelwiel afstelpositie remhendel
3. “ ”-merkteken
4. Afstand
1 2
34
BV1-9-D2.book 17 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Functies van instrumenten en bedieningselementen
5-18
1
2
3
4
5
6
7
8
9
10
11
12
13
14

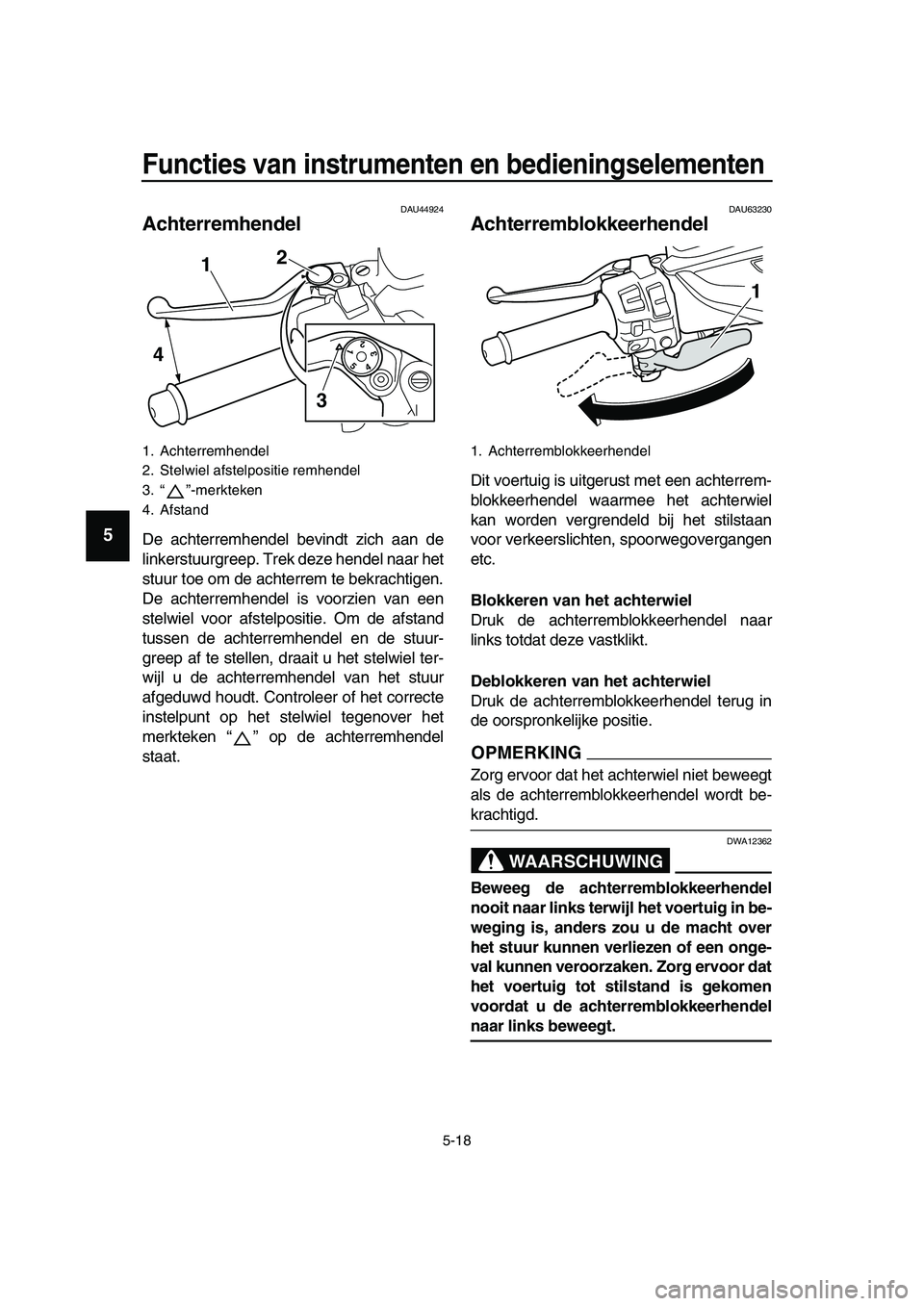

DAU44924
Achterremhendel
De achterremhendel bevindt zich aan de
linkerstuurgreep. Trek deze hendel naar het
stuur toe om de achterrem te bekrachtigen.
De achterremhendel is voorzien van een
stelwiel voor afstelpositie. Om de afstand
tussen de achterremhendel en de stuur-
greep af te stellen, draait u het stelwiel ter-
wijl u de achterremhendel van het stuur
afgeduwd houdt. Controleer of het correcte
instelpunt op het stelwiel tegenover het
merkteken “ ” op de achterremhendel
staat.
DAU63230
Achterremblokkeerhendel
Dit voertuig is uitgerust met een achterrem-
blokkeerhendel waarmee het achterwiel
kan worden vergrendeld bij het stilstaan
voor verkeerslichten, spoorwegovergangen
etc.
Blokkeren van het achterwiel
Druk de achterremblokkeerhendel naar
links totdat deze vastklikt.
Deblokkeren van het achterwiel
Druk de achterremblokkeerhendel terug in
de oorspronkelijke positie.
OPMERKING
Zorg ervoor dat het achterwiel niet beweegt
als de achterremblokkeerhendel wordt be-
krachtigd.
WAARSCHUWING
DWA12362
Beweeg de achterremblokkeerhendel
nooit naar links terwijl het voertuig in be-
weging is, anders zou u de macht over
het stuur kunnen verliezen of een onge-
val kunnen veroorzaken. Zorg ervoor dat
het voertuig tot stilstand is gekomen
voordat u de achterremblokkeerhendel
naar links beweegt.
1. Achterremhendel
2. Stelwiel afstelpositie remhendel
3. “ ”-merkteken
4. Afstand
54321
12
3 4
1. Achterremblokkeerhendel
1
BV1-9-D2.book 18 ページ ２０１８年８月３１日　金曜日　午後３時３９分
