YAMAHA TMAX 2019 Instructieboekje (in Dutch)

Periodiek onderhoud en afstelling
8-20
1
2
3
4
5
6
7
8
9
10
11
12
13
14

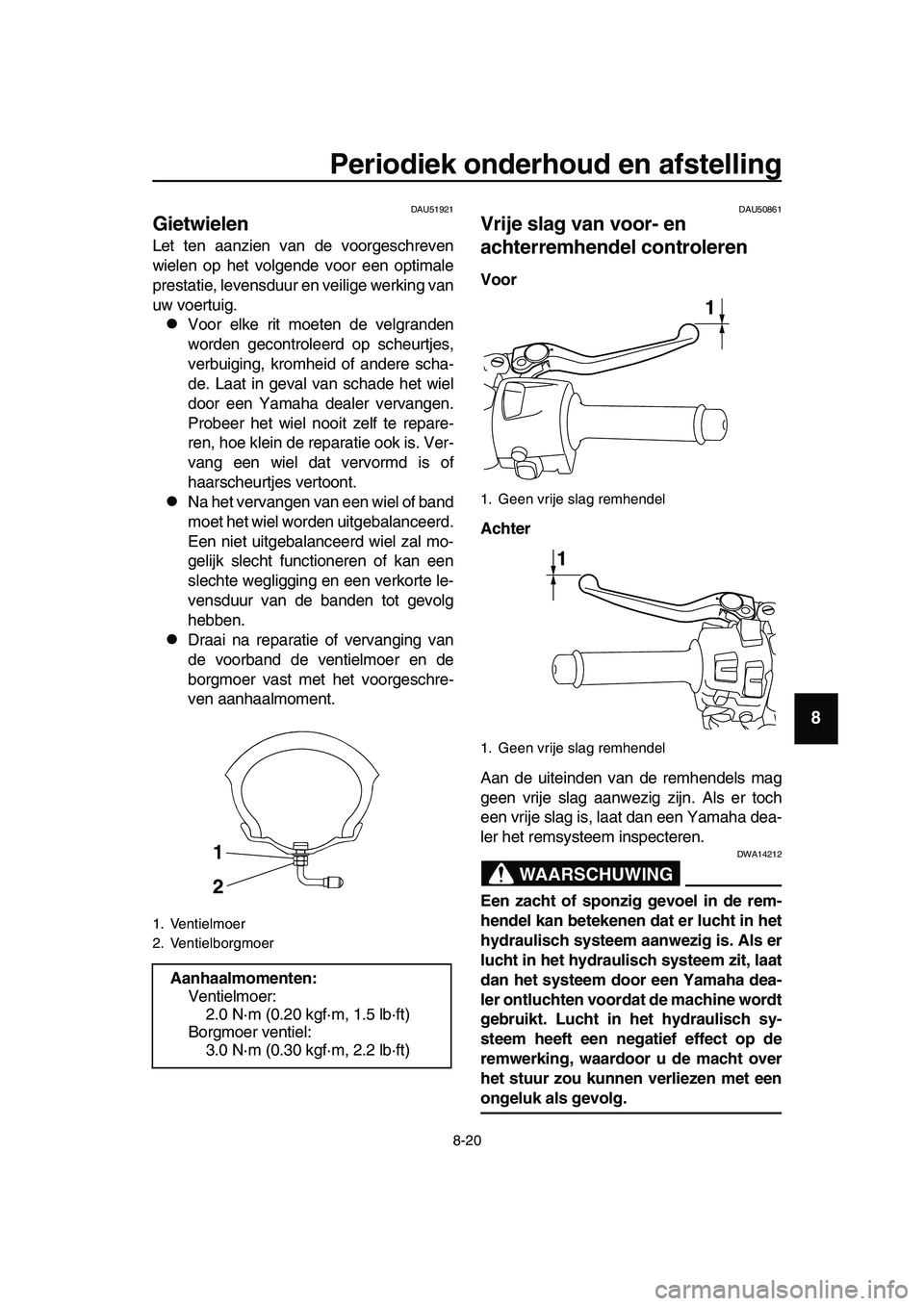

DAU51921
Gietwielen
Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.
Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben.
Draai na reparatie of vervanging van
de voorband de ventielmoer en de
borgmoer vast met het voorgeschre-
ven aanhaalmoment.
DAU50861
Vrije slag van voor- en
achterremhendel controleren
Voor
Achter
Aan de uiteinden van de remhendels mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzig gevoel in de rem-
hendel kan betekenen dat er lucht in het
hydraulisch systeem aanwezig is. Als er
lucht in het hydraulisch systeem zit, laat
dan het systeem door een Yamaha dea-
ler ontluchten voordat de machine wordt
gebruikt. Lucht in het hydraulisch sy-
steem heeft een negatief effect op de
remwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
ongeluk als gevolg.
1. Ventielmoer
2. Ventielborgmoer
Aanhaalmomenten:
Ventielmoer:
2.0 N·m (0.20 kgf·m, 1.5 lb·ft)
Borgmoer ventiel:
3.0 N·m (0.30 kgf·m, 2.2 lb·ft)
1
2
1. Geen vrije slag remhendel
1. Geen vrije slag remhendel
1
1
BV1-9-D2.book 20 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Periodiek onderhoud en afstelling
8-21
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU53033
Afstellen van de
achterremblokkeerkabel
Controleer de lengte van de achterremblok-
keerkabel regelmatig en stel deze indien
nodig af.
1. Los de achterremblokkeerhendel.
2. Om de achterremblokkeerkabel langer
te maken draait u de stelmoer bij de
achterremklauw in de richting (a). Om
de achterremblokkeerkabel korter te
maken draait u de stelmoer in de rich-
ting (b).
3. Controleer of de achterremblokkeer-
hendel (pagina 5-18) correct werkt en
het achterwiel vrij draait als de hendel
is gelost.
WAARSCHUWING
DWA20290
Vraag een Yamaha dealer de afstelling te
doen als de juiste afstelling niet haalbaar
is volgens de beschreven werkwijze.
DAU52293
Achterremblokkering
controleren
De achterremblokkering moet worden ge-
controleerd volgens de intervalperioden
vermeld in het periodieke smeer- en onder-
houdsschema.
1. Achterremblokkeerkabel afstellen.
2. Bekrachtig de achterremblokkering en
probeer de machine dan iets vooruit te
duwen om te controleren of de achter-
remblokkering naar behoren werkt.
3. De achterremblokkeerklauw is voor-
zien van een slijtage-indicator die u in
staat stelt om de toestand van de ach-
terremblokkeerblokken te controleren.
Controleer om de achterremblokkeer-
blokken te controleren de positie van
de indicator terwijl de achterremblok-
keerhendel is aangetrokken. Als de in-
dicator voorbij de slijtage-
indicatorgroef beweegt, laat dan uw
Yamaha dealer de achterremblokke-
ring controleren.
4. Controleer of er geen scheuren of bar-
sten in de rubberen mof zitten.
1. Stelmoer
2. Lengte achterremblokkeerkabel
Lengte achterremblokkeerkabel:
43–45 mm (1.69–1.77 in)
12
(a)
(b)
1. Slijtage-indicatorgroef
2. Slijtage-indicator
3. Rubberen mof
2
31
BV1-9-D2.book 21 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Periodiek onderhoud en afstelling
8-22
1
2
3
4
5
6
7
8
9
10
11
12
13
14

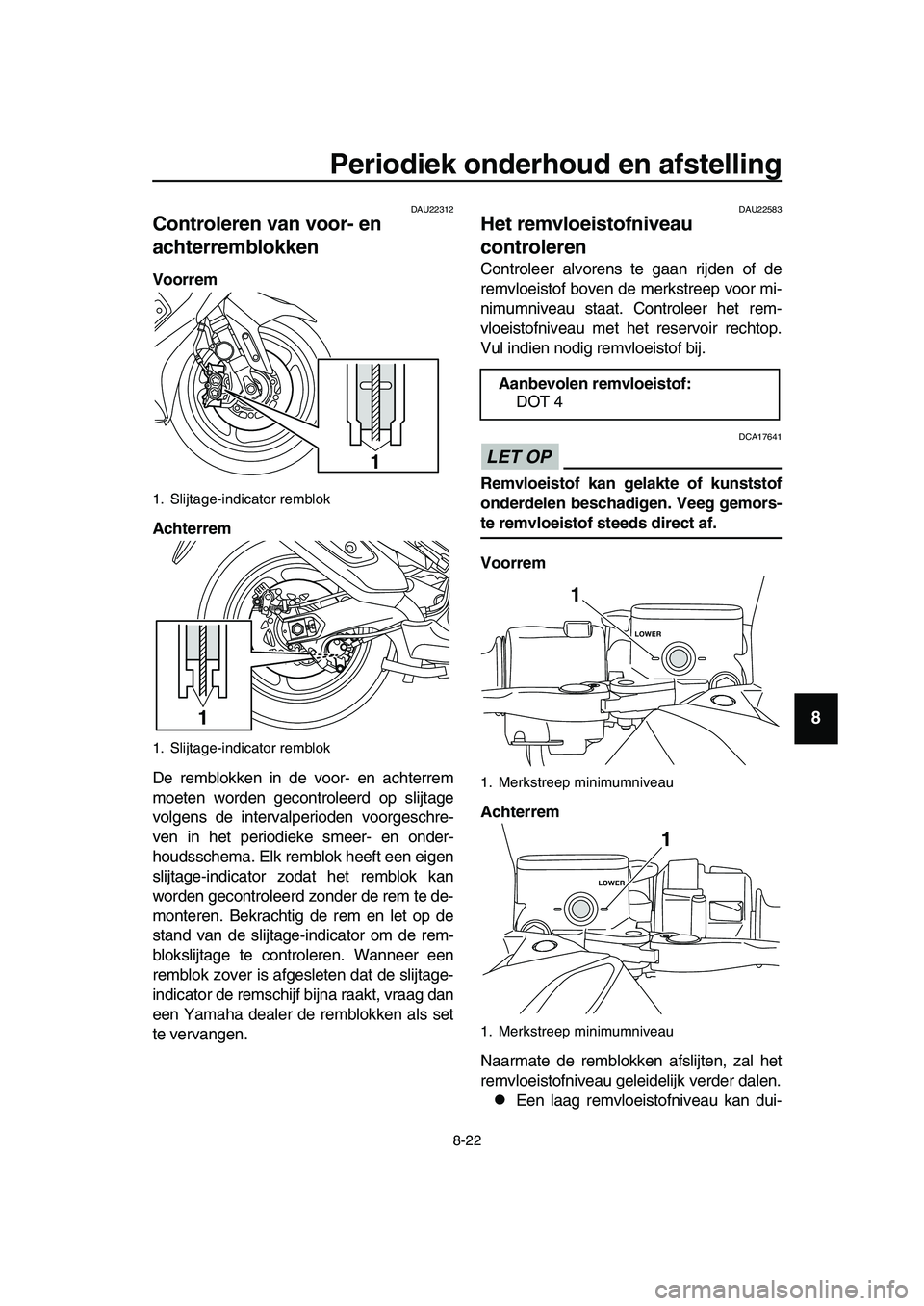

DAU22312
Controleren van voor- en
achterremblokken
Voorrem
Achterrem
De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema. Elk remblok heeft een eigen
slijtage-indicator zodat het remblok kan
worden gecontroleerd zonder de rem te de-
monteren. Bekrachtig de rem en let op de
stand van de slijtage-indicator om de rem-
blokslijtage te controleren. Wanneer een
remblok zover is afgesleten dat de slijtage-
indicator de remschijf bijna raakt, vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
DAU22583
Het remvloeistofniveau
controleren
Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Controleer het rem-
vloeistofniveau met het reservoir rechtop.
Vul indien nodig remvloeistof bij.
LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
onderdelen beschadigen. Veeg gemors-
te remvloeistof steeds direct af.
Voorrem
Achterrem
Naarmate de remblokken afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan dui-
1. Slijtage-indicator remblok
1. Slijtage-indicator remblok
1
1
Aanbevolen remvloeistof:
DOT 4
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
1
LOWER
1
LOWER
BV1-9-D2.book 22 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Periodiek onderhoud en afstelling
8-23
1
2
3
4
5
6
7
8
9
10
11
12
13
14

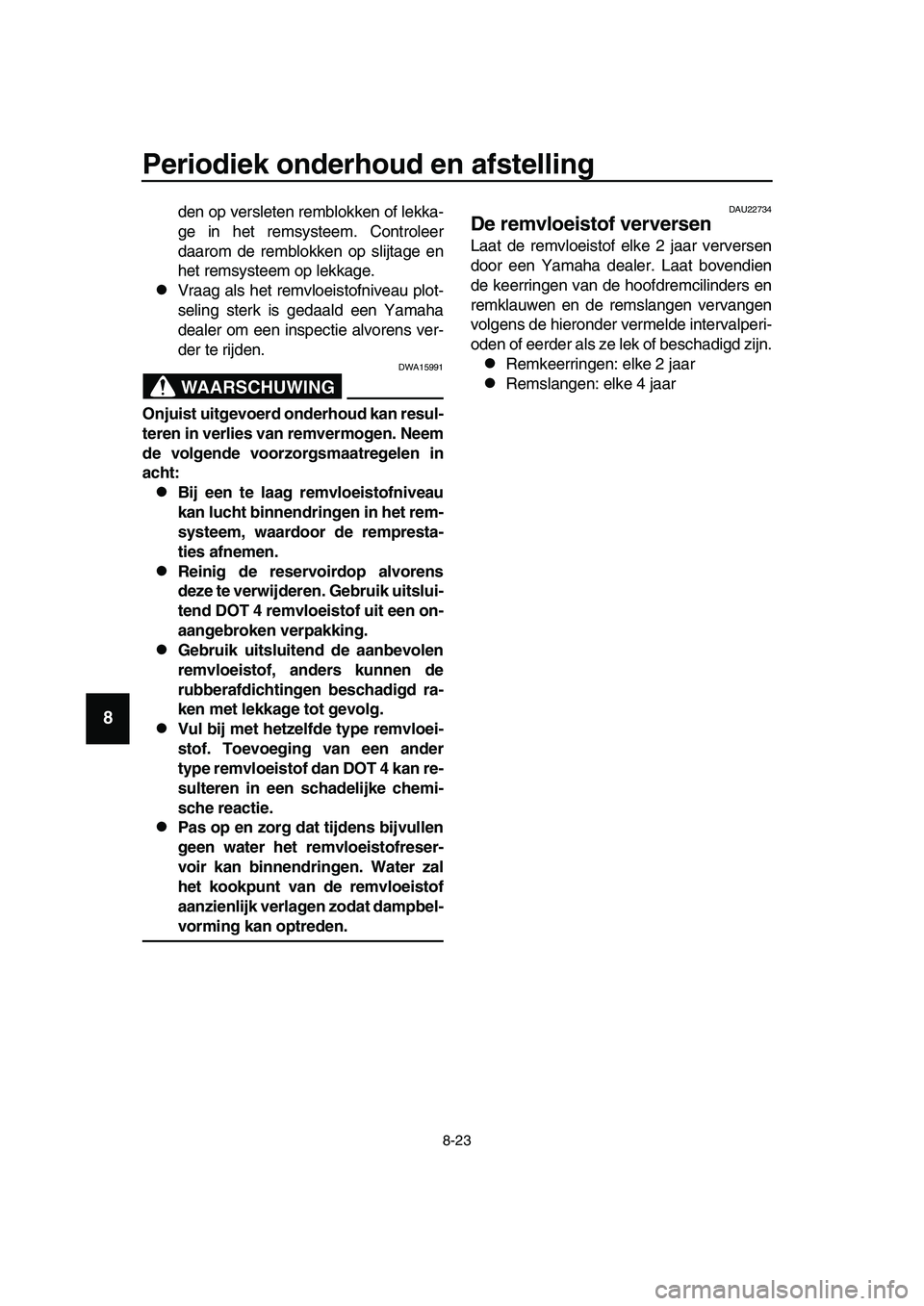

den op versleten remblokken of lekka-
ge in het remsysteem. Controleer
daarom de remblokken op slijtage en
het remsysteem op lekkage.
Vraag als het remvloeistofniveau plot-
seling sterk is gedaald een Yamaha
dealer om een inspectie alvorens ver-
der te rijden.
WAARSCHUWING
DWA15991
Onjuist uitgevoerd onderhoud kan resul-
teren in verlies van remvermogen. Neem
de volgende voorzorgsmaatregelen in
acht:
Bij een te laag remvloeistofniveau
kan lucht binnendringen in het rem-
systeem, waardoor de rempresta-
ties afnemen.
Reinig de reservoirdop alvorens
deze te verwijderen. Gebruik uitslui-
tend DOT 4 remvloeistof uit een on-
aangebroken verpakking.
Gebruik uitsluitend de aanbevolen
remvloeistof, anders kunnen de
rubberafdichtingen beschadigd ra-
ken met lekkage tot gevolg.
Vul bij met hetzelfde type remvloei-
stof. Toevoeging van een ander
type remvloeistof dan DOT 4 kan re-
sulteren in een schadelijke chemi-
sche reactie.
Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreser-
voir kan binnendringen. Water zal
het kookpunt van de remvloeistof
aanzienlijk verlagen zodat dampbel-
vorming kan optreden.
DAU22734
De remvloeistof verversen
Laat de remvloeistof elke 2 jaar verversen
door een Yamaha dealer. Laat bovendien
de keerringen van de hoofdremcilinders en
remklauwen en de remslangen vervangen
volgens de hieronder vermelde intervalperi-
oden of eerder als ze lek of beschadigd zijn.
Remkeerringen: elke 2 jaar
Remslangen: elke 4 jaar
BV1-9-D2.book 23 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Periodiek onderhoud en afstelling
8-24
1
2
3
4
5
6
7
8
9
10
11
12
13
14

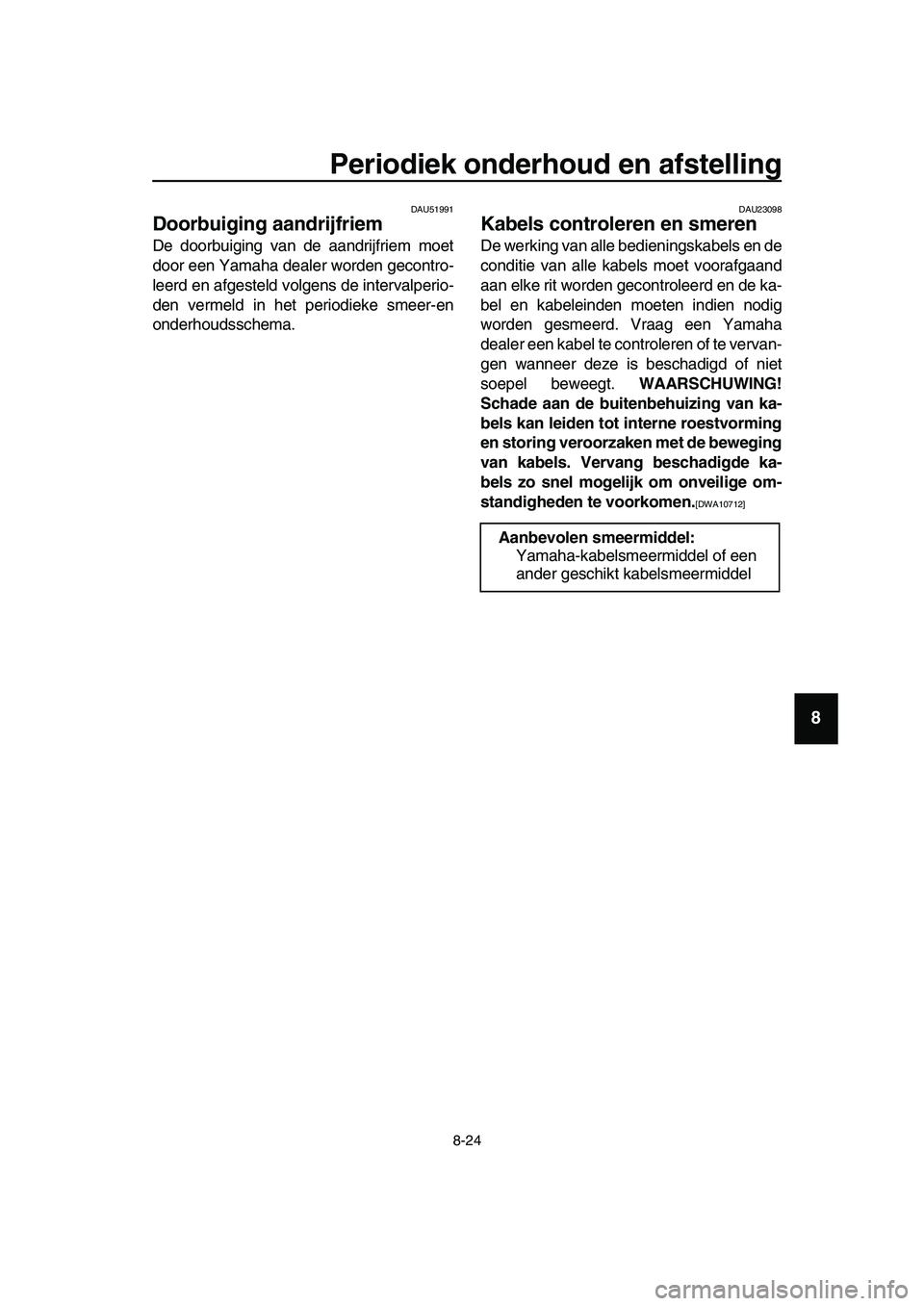

DAU51991
Doorbuiging aandrijfriem
De doorbuiging van de aandrijfriem moet
door een Yamaha dealer worden gecontro-
leerd en afgesteld volgens de intervalperio-
den vermeld in het periodieke smeer-en
onderhoudsschema.
DAU23098
Kabels controleren en smeren
De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Schade aan de buitenbehuizing van ka-
bels kan leiden tot interne roestvorming
en storing veroorzaken met de beweging
van kabels. Vervang beschadigde ka-
bels zo snel mogelijk om onveilige om-
standigheden te voorkomen.
[DWA10712]
Aanbevolen smeermiddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
BV1-9-D2.book 24 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Periodiek onderhoud en afstelling
8-25
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU23115
Controleren en smeren van
gasgreep en gaskabel
De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
De gaskabel is voorzien van een rubber af-
dekking. Zorg ervoor dat de afdekking ste-
vig is aangebracht. Zelfs als de afdekking
correct is aangebracht, is de kabel niet vol-
ledig beschermd tegen binnendringend wa-
ter. Let er daarom op dat er geen water
direct op de afdekking of kabel komt bij het
wassen van de machine. Als de kabel of de
afdekking vies wordt, wrijf deze dan schoon
met een vochtige doek.
DAU23173
Smeren van voor- en
achterremhendels
Voorremhendel
Achterremhendel
De scharnierpunten van de voor- en achter-
remhendels moeten worden gesmeerd vol-
gens de intervalperioden voorgeschreven in
het periodieke smeer- en onderhoudssche-
ma.
Aanbevolen smeermiddel:
Siliconenvet
BV1-9-D2.book 25 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Periodiek onderhoud en afstelling
8-26
1
2
3
4
5
6
7
8
9
10
11
12
13
14

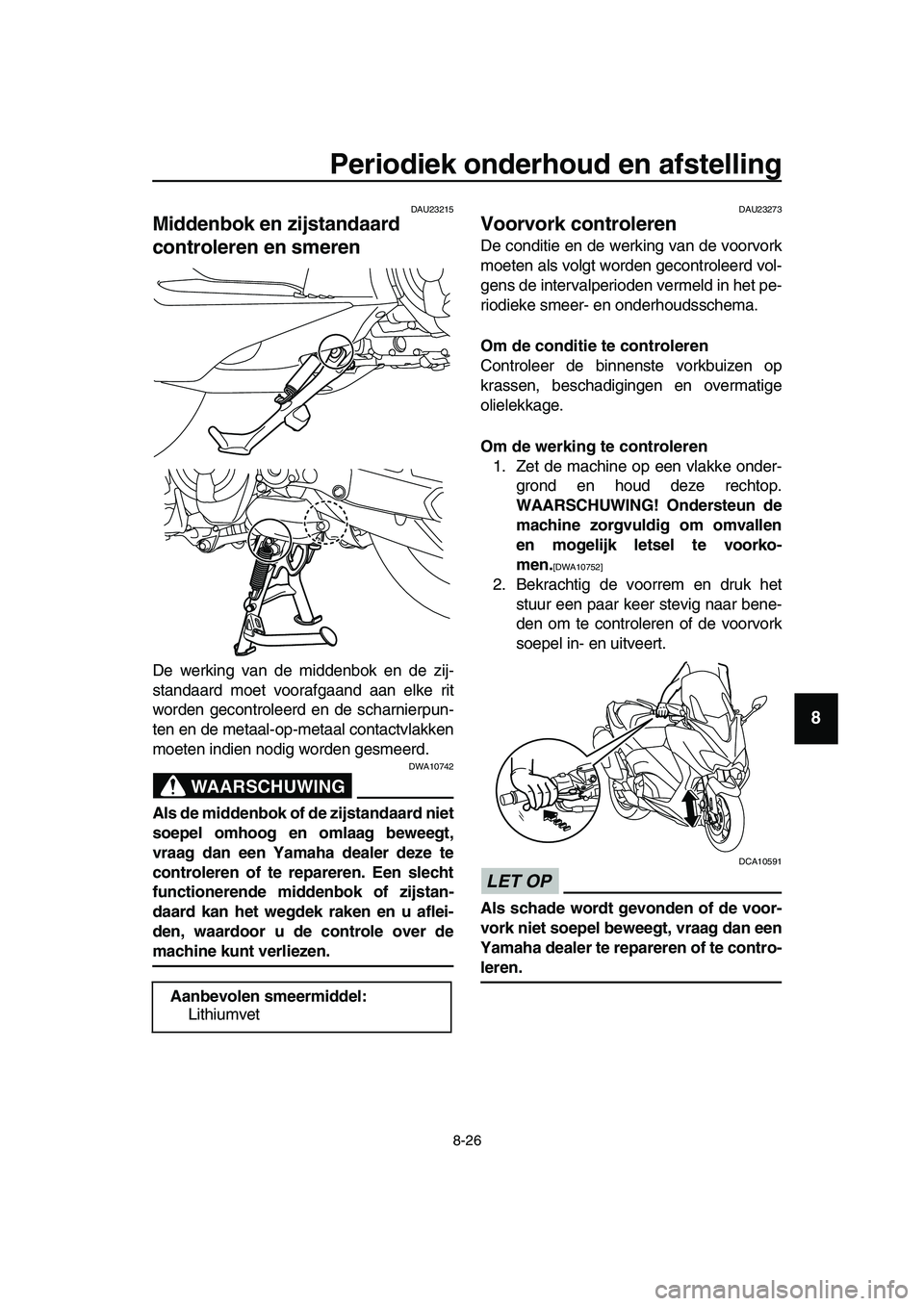

DAU23215
Middenbok en zijstandaard
controleren en smeren
De werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlakken
moeten indien nodig worden gesmeerd.
WAARSCHUWING
DWA10742
Als de middenbok of de zijstandaard niet
soepel omhoog en omlaag beweegt,
vraag dan een Yamaha dealer deze te
controleren of te repareren. Een slecht
functionerende middenbok of zijstan-
daard kan het wegdek raken en u aflei-
den, waardoor u de controle over de
machine kunt verliezen.
DAU23273
Voorvork controleren
De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorko-
men.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-
leren.
Aanbevolen smeermiddel:
Lithiumvet
BV1-9-D2.book 26 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Periodiek onderhoud en afstelling
8-27
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU45512

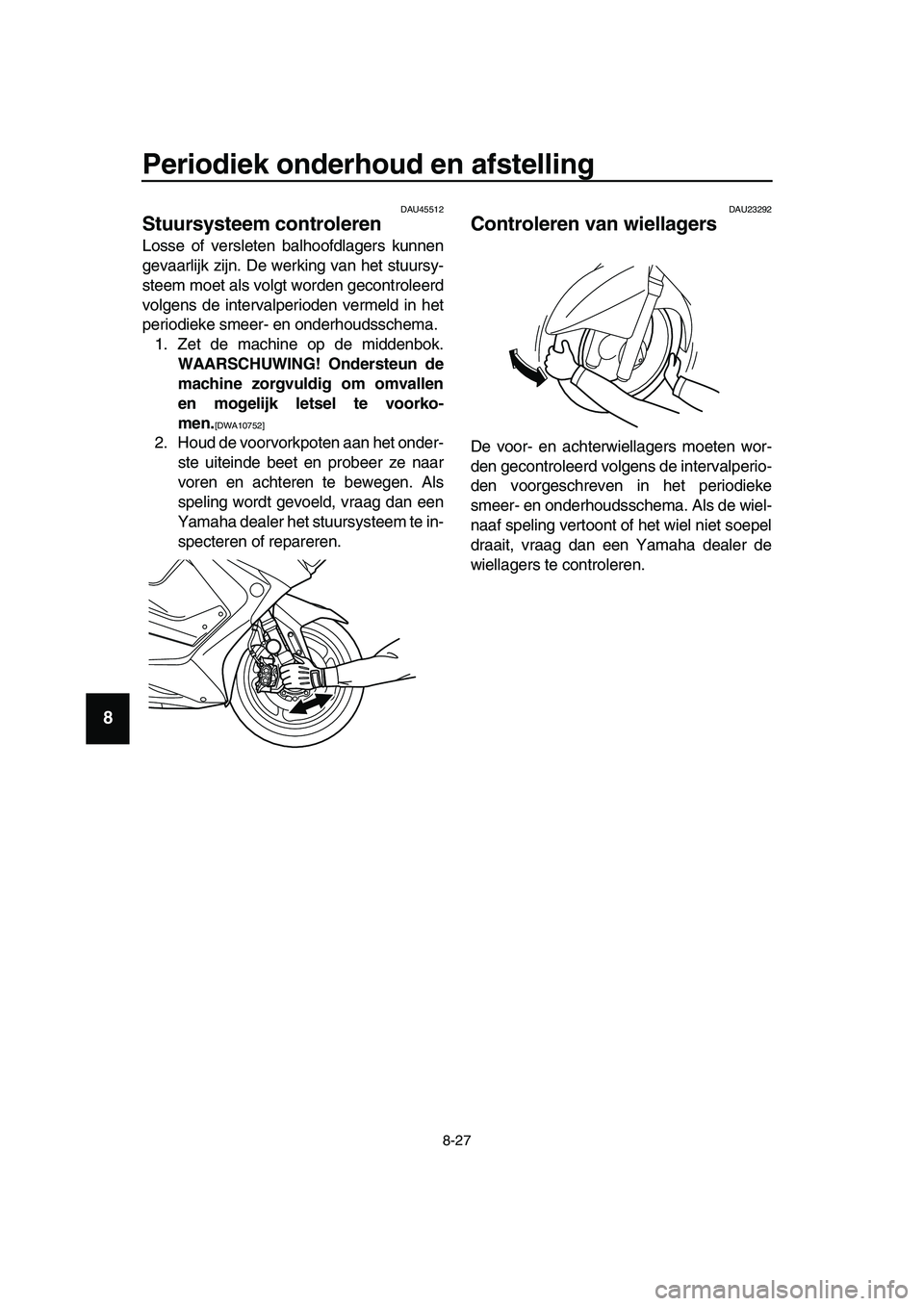

Stuursysteem controleren
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Zet de machine op de middenbok.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorko-
men.
[DWA10752]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
DAU23292
Controleren van wiellagers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
BV1-9-D2.book 27 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Periodiek onderhoud en afstelling
8-28
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU77780
Accu
De accu bevindt zich onder paneel B. (Zie
pagina 8-7.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.
Accu’s produceren het explosieve
waterstofgas. Houd daarom von-ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16522
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een speci-
ale acculader (met constante spanning)
vereist. Bij gebruik van een conventione-
le acculader raakt de accu beschadigd.
Om de accu op te bergen
1. Verwijder de accu als het voertuig
langer dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet
dan weg op een koele en droge plek.
LET OP: Zet alvorens de accu te
verwijderen het voertuig uit en haal
eerst de negatieve kabel en daarna
de positieve kabel los.
[DCA21900]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren. LET OP: Sluit bij het
plaatsen van de accu eerst de posi-
tieve kabel en daarna de negatieve
kabel aan.
[DCA21910]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
1. Negatieve accukabel (zwart)
2. Accu
3. Positieve accukabel (rood)
1
2
3
BV1-9-D2.book 28 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Periodiek onderhoud en afstelling
8-29
1
2
3
4
5
6
7
8
9
10
11
12
13
14

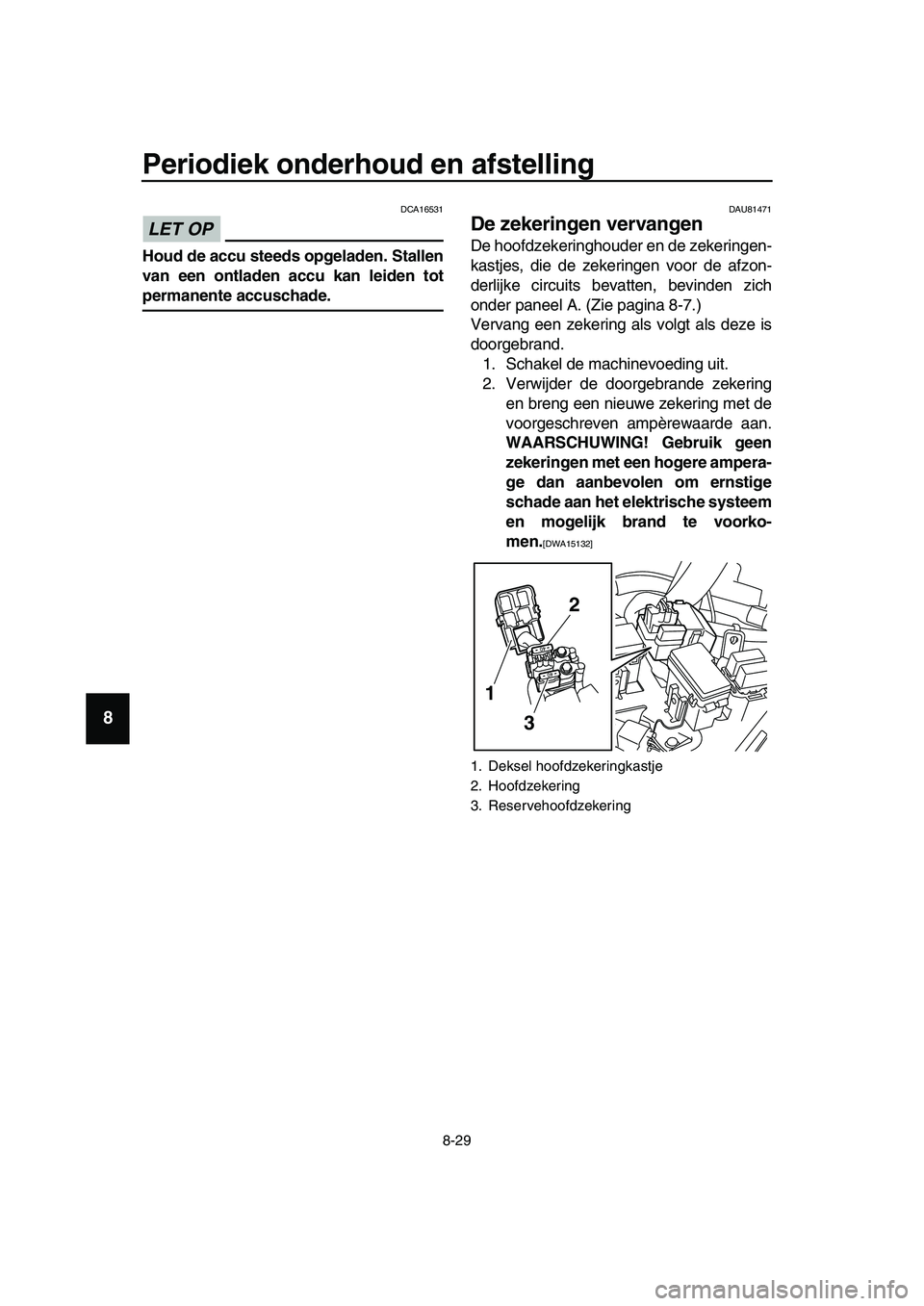

LET OP
DCA16531
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden tot
permanente accuschade.
DAU81471
De zekeringen vervangen
De hoofdzekeringhouder en de zekeringen-
kastjes, die de zekeringen voor de afzon-
derlijke circuits bevatten, bevinden zich
onder paneel A. (Zie pagina 8-7.)
Vervang een zekering als volgt als deze is
doorgebrand.
1. Schakel de machinevoeding uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorko-
men.
[DWA15132]
1. Deksel hoofdzekeringkastje
2. Hoofdzekering
3. Reservehoofdzekering
3 1
2
BV1-9-D2.book 29 ページ ２０１８年８月３１日　金曜日　午後３時３９分
