YAMAHA TMAX 2019 Instructieboekje (in Dutch)

Functies van instrumenten en bedieningselementen
5-19
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU65582

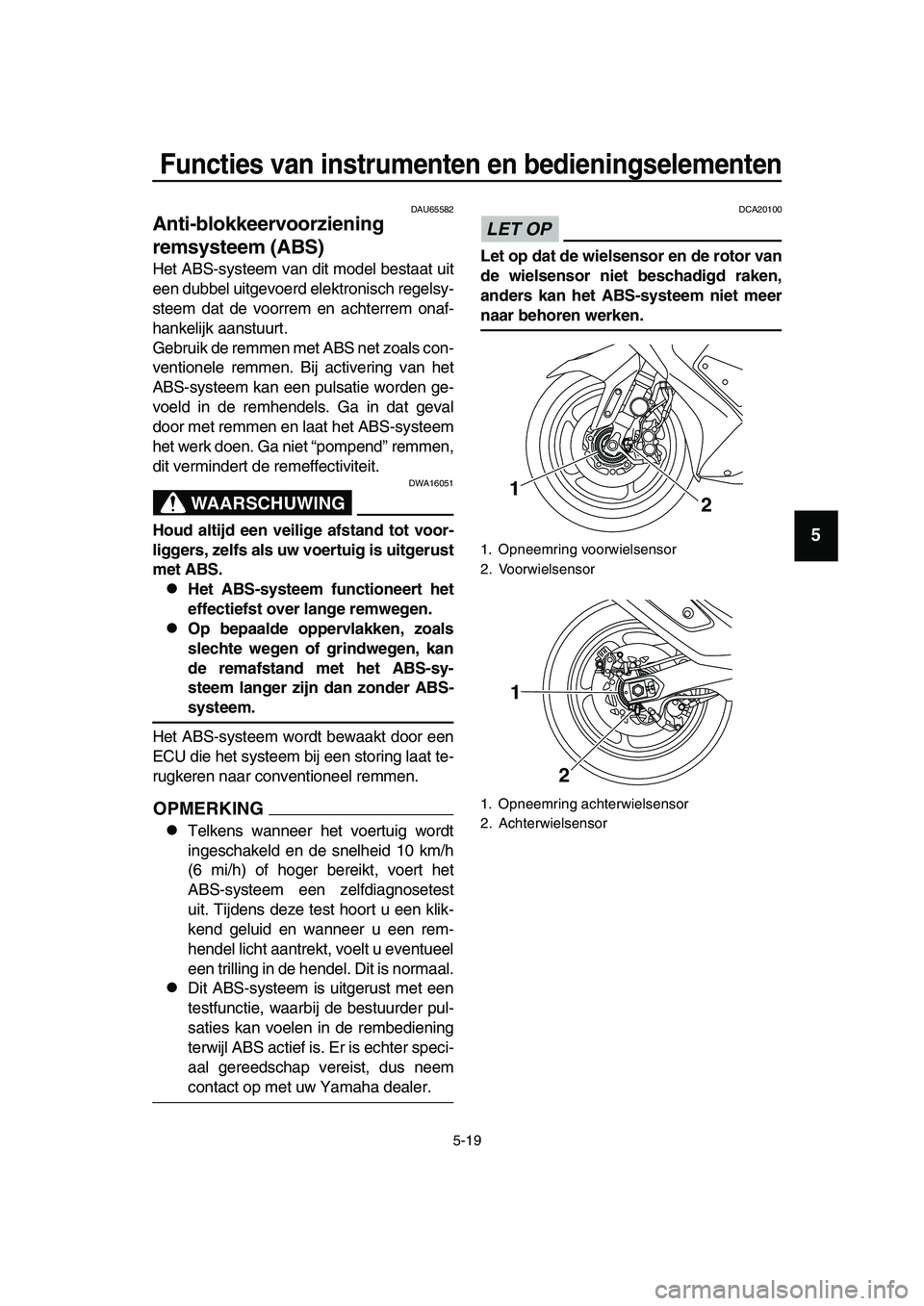

Anti-blokkeervoorziening
remsysteem (ABS)
Het ABS-systeem van dit model bestaat uit
een dubbel uitgevoerd elektronisch regelsy-
steem dat de voorrem en achterrem onaf-
hankelijk aanstuurt.
Gebruik de remmen met ABS net zoals con-
ventionele remmen. Bij activering van het
ABS-systeem kan een pulsatie worden ge-
voeld in de remhendels. Ga in dat geval
door met remmen en laat het ABS-systeem
het werk doen. Ga niet “pompend” remmen,
dit vermindert de remeffectiviteit.
WAARSCHUWING
DWA16051
Houd altijd een veilige afstand tot voor-
liggers, zelfs als uw voertuig is uitgerust
met ABS.
Het ABS-systeem functioneert het
effectiefst over lange remwegen.
Op bepaalde oppervlakken, zoals
slechte wegen of grindwegen, kan
de remafstand met het ABS-sy-
steem langer zijn dan zonder ABS-
systeem.
Het ABS-systeem wordt bewaakt door een
ECU die het systeem bij een storing laat te-
rugkeren naar conventioneel remmen.
OPMERKING
Telkens wanneer het voertuig wordt
ingeschakeld en de snelheid 10 km/h
(6 mi/h) of hoger bereikt, voert het
ABS-systeem een zelfdiagnosetest
uit. Tijdens deze test hoort u een klik-
kend geluid en wanneer u een rem-
hendel licht aantrekt, voelt u eventueel
een trilling in de hendel. Dit is normaal.
Dit ABS-systeem is uitgerust met een
testfunctie, waarbij de bestuurder pul-
saties kan voelen in de rembediening
terwijl ABS actief is. Er is echter speci-
aal gereedschap vereist, dus neem
contact op met uw Yamaha dealer.
LET OP
DCA20100
Let op dat de wielsensor en de rotor van
de wielsensor niet beschadigd raken,
anders kan het ABS-systeem niet meer
naar behoren werken.
1. Opneemring voorwielsensor
2. Voorwielsensor
1. Opneemring achterwielsensor
2. Achterwielsensor
1
2
1
2
BV1-9-D2.book 19 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Functies van instrumenten en bedieningselementen
5-20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU77324

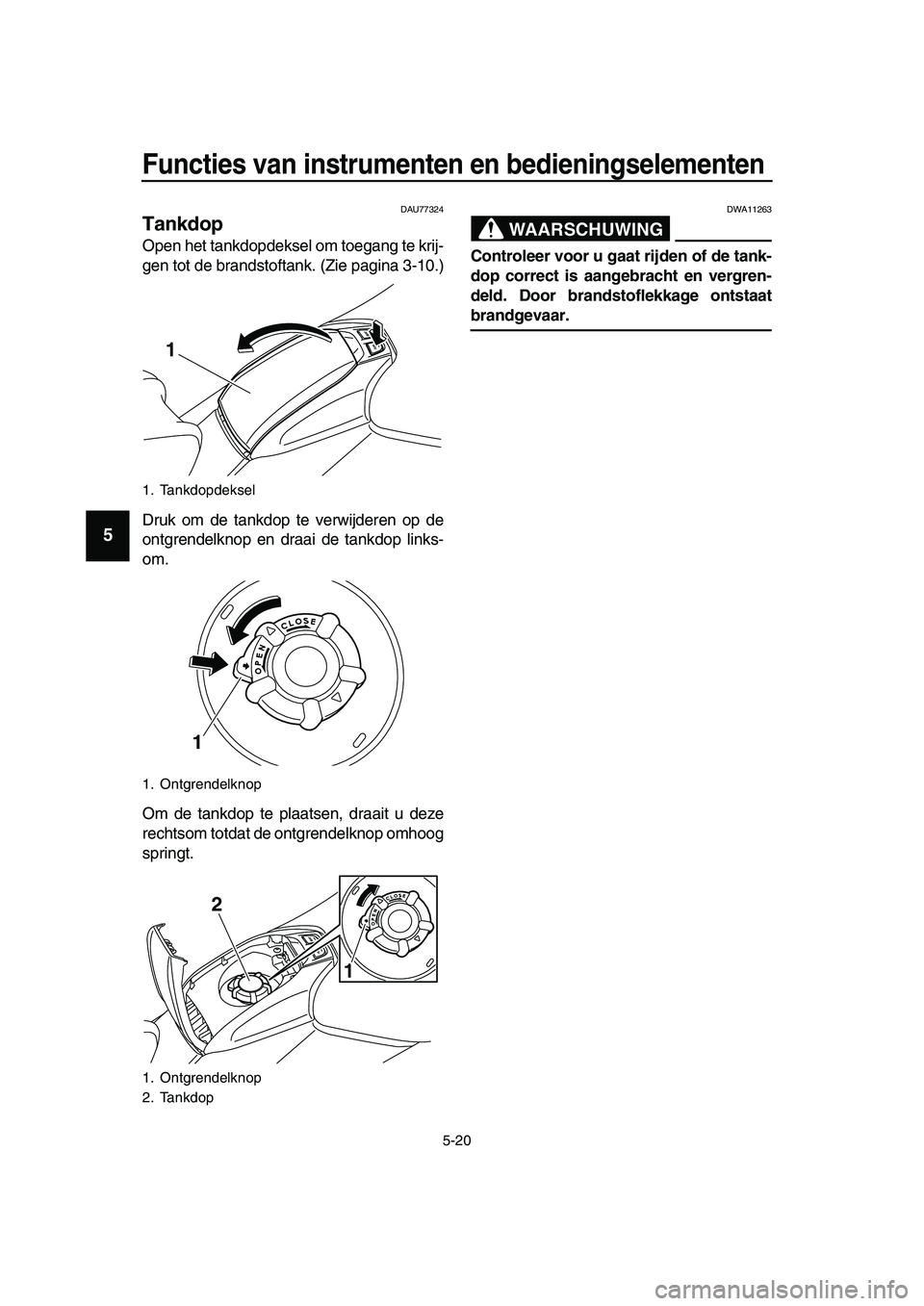

Tankdop
Open het tankdopdeksel om toegang te krij-
gen tot de brandstoftank. (Zie pagina 3-10.)
Druk om de tankdop te verwijderen op de
ontgrendelknop en draai de tankdop links-
om.
Om de tankdop te plaatsen, draait u deze
rechtsom totdat de ontgrendelknop omhoog
springt.WAARSCHUWING
DWA11263
Controleer voor u gaat rijden of de tank-
dop correct is aangebracht en vergren-
deld. Door brandstoflekkage ontstaat
brandgevaar.
1. Tankdopdeksel
1. Ontgrendelknop
1. Ontgrendelknop
2. Tankdop
1
1
2
1
BV1-9-D2.book 20 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Functies van instrumenten en bedieningselementen
5-21
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU13222

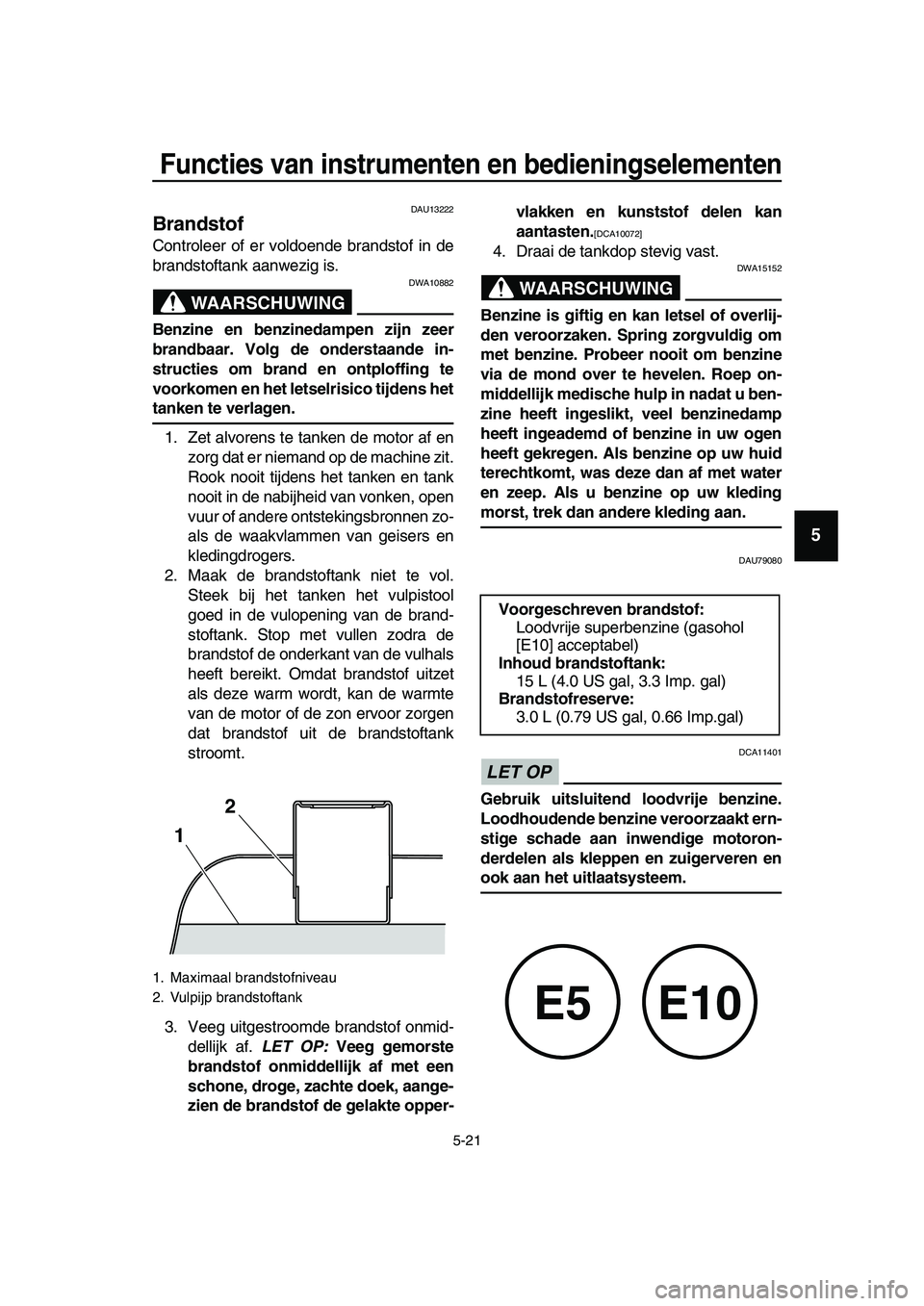

Brandstof
Controleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10882
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande in-
structies om brand en ontploffing te
voorkomen en het letselrisico tijdens het
tanken te verlagen.
1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine zit.
Rook nooit tijdens het tanken en tank
nooit in de nabijheid van vonken, open
vuur of andere ontstekingsbronnen zo-
als de waakvlammen van geisers en
kledingdrogers.
2. Maak de brandstoftank niet te vol.
Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt.
3. Veeg uitgestroomde brandstof onmid-
dellijk af. LET OP: Veeg gemorste
brandstof onmiddellijk af met een
schone, droge, zachte doek, aange-
zien de brandstof de gelakte opper-vlakken en kunststof delen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep on-
middellijk medische hulp in nadat u ben-
zine heeft ingeslikt, veel benzinedamp
heeft ingeademd of benzine in uw ogen
heeft gekregen. Als benzine op uw huid
terechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kleding
morst, trek dan andere kleding aan.
DAU79080
LET OP
DCA11401
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt ern-
stige schade aan inwendige motoron-
derdelen als kleppen en zuigerveren en
ook aan het uitlaatsysteem.
1. Maximaal brandstofniveau
2. Vulpijp brandstoftank
12
Voorgeschreven brandstof:
Loodvrije superbenzine (gasohol
[E10] acceptabel)
Inhoud brandstoftank:
15 L (4.0 US gal, 3.3 Imp. gal)
Brandstofreserve:
3.0 L (0.79 US gal, 0.66 Imp.gal)
E5E10
BV1-9-D2.book 21 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Functies van instrumenten en bedieningselementen
5-22
1
2
3
4
5
6
7
8
9
10
11
12
13
14

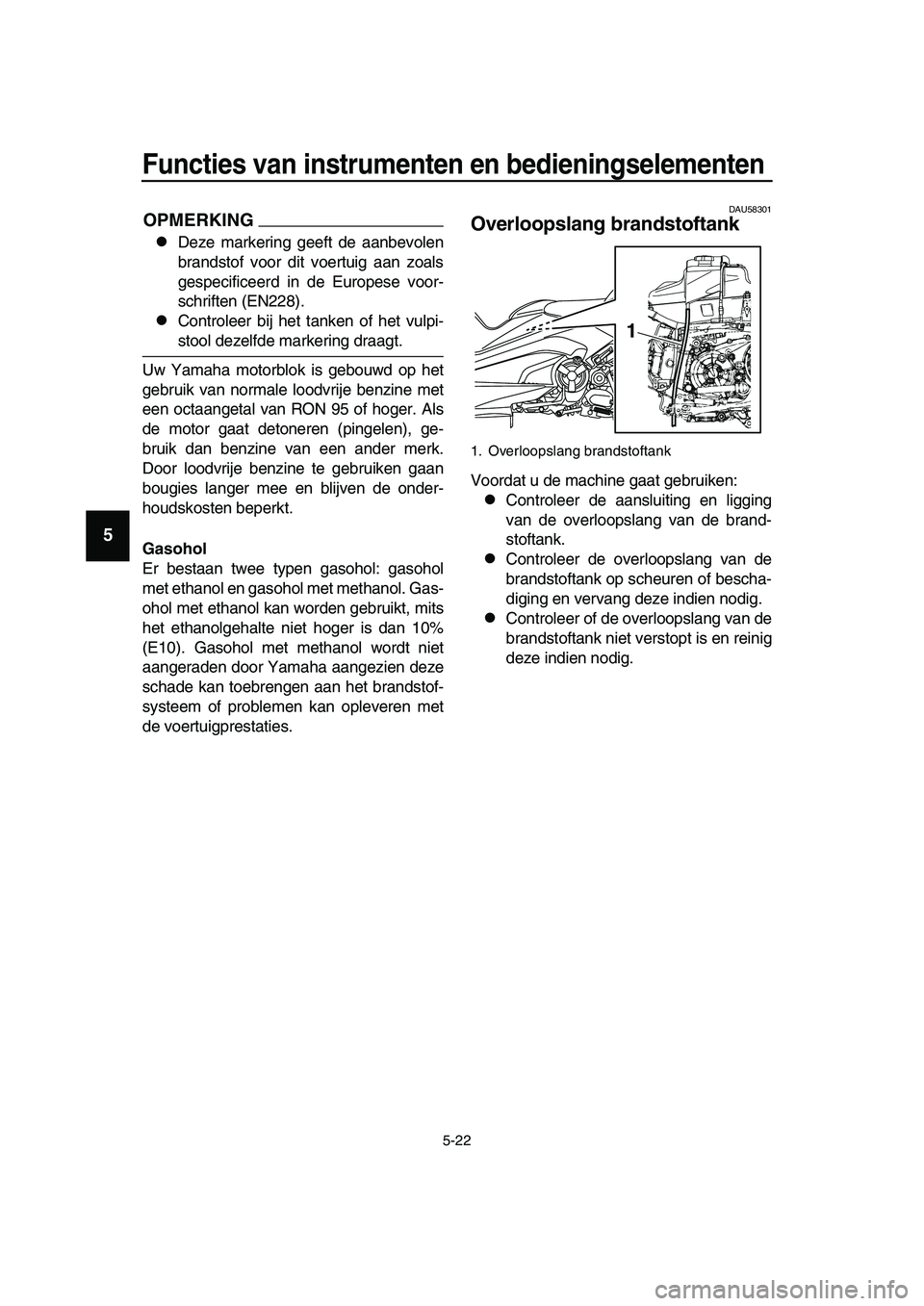

OPMERKING
Deze markering geeft de aanbevolen
brandstof voor dit voertuig aan zoals
gespecificeerd in de Europese voor-
schriften (EN228).
Controleer bij het tanken of het vulpi-
stool dezelfde markering draagt.
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 95 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk.
Door loodvrije benzine te gebruiken gaan
bougies langer mee en blijven de onder-
houdskosten beperkt.
Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol. Gas-
ohol met ethanol kan worden gebruikt, mits
het ethanolgehalte niet hoger is dan 10%
(E10). Gasohol met methanol wordt niet
aangeraden door Yamaha aangezien deze
schade kan toebrengen aan het brandstof-
systeem of problemen kan opleveren met
de voertuigprestaties.
DAU58301
Overloopslang brandstoftank
Voordat u de machine gaat gebruiken:
Controleer de aansluiting en ligging
van de overloopslang van de brand-
stoftank.
Controleer de overloopslang van de
brandstoftank op scheuren of bescha-
diging en vervang deze indien nodig.
Controleer of de overloopslang van de
brandstoftank niet verstopt is en reinig
deze indien nodig.
1. Overloopslang brandstoftank
1
BV1-9-D2.book 22 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Functies van instrumenten en bedieningselementen
5-23
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU13434
Uitlaatkatalysator
Dit model is uitgerust met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Let op het volgende
om brandgevaar of brandwonden te
voorkomen:
Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlam vat.
Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitlaatsy-
steem in aanraking kunnen komen.
Controleer of het uitlaatsysteem is
afgekoeld alvorens onderhouds-
werkzaamheden uit te voeren.
Laat de motor niet langer dan enke-
le minuten stationair draaien. Lang
stationair draaien kan leiden tot
oververhitting.
LET OP
DCA10702
Gebruik uitsluitend loodvrije benzine. Bij
gebruik van loodhoudende benzine zal
onherstelbare schade worden toege-
bracht aan de uitlaatkatalysator.
DAU80862
Opbergcompartimenten
OPMERKING
De opbergcompartimenten zijn voorzien
van elektronische sloten. (Zie pagina 3-10.)
Voorste opbergcompartiment
Om het opbergcompartiment te openen,
drukt u op de knop.
Open het deksel zoals getoond.
Om het opbergcompartiment te sluiten
drukt u het paneel terug in de oorspronkelij-
ke stand.
1. Knop
1
BV1-9-D2.book 23 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Functies van instrumenten en bedieningselementen
5-24
1
2
3
4
5
6
7
8
9
10
11
12
13
14

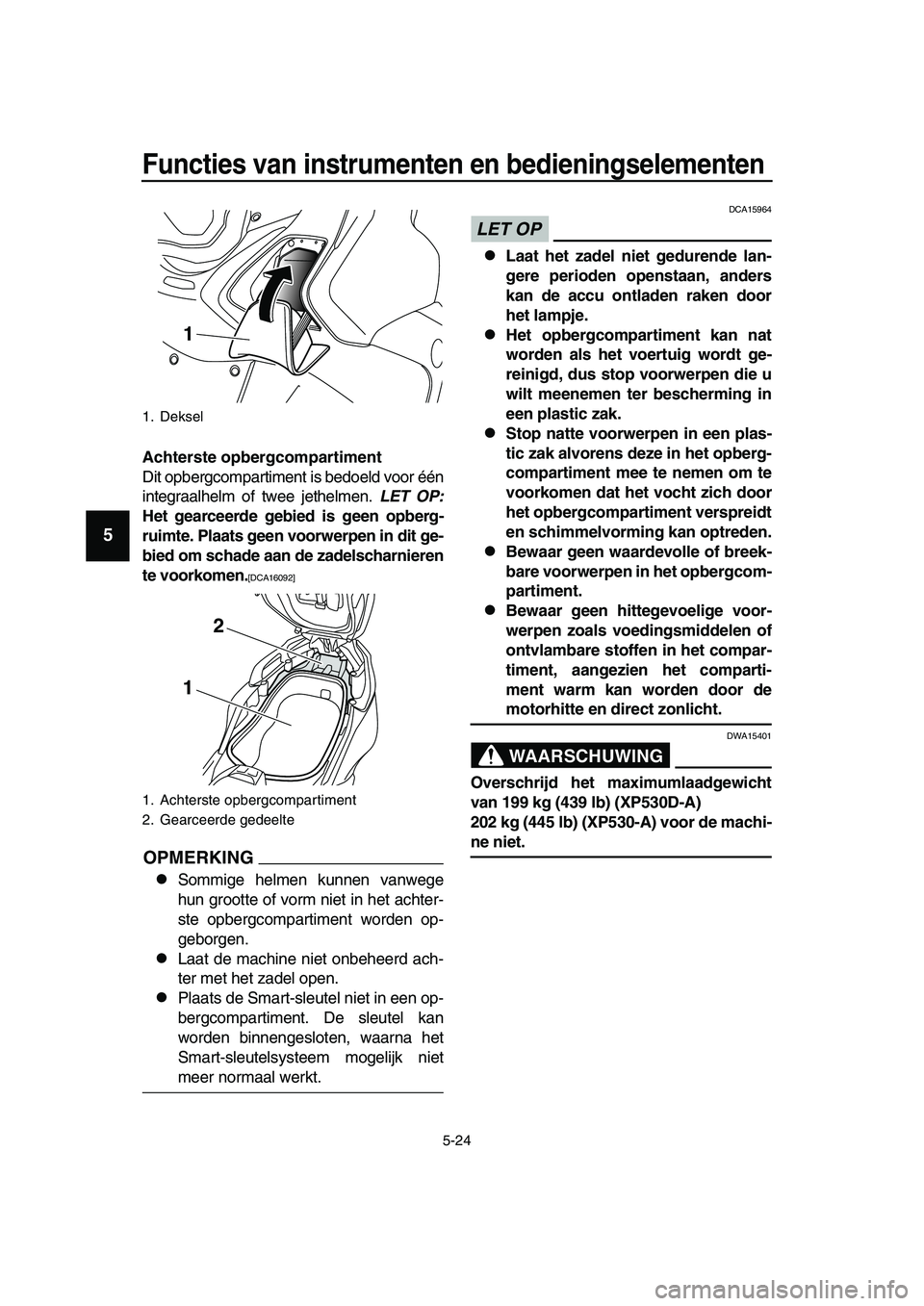

Achterste opbergcompartiment
Dit opbergcompartiment is bedoeld voor één
integraalhelm of twee jethelmen. LET OP:
Het gearceerde gebied is geen opberg-
ruimte. Plaats geen voorwerpen in dit ge-
bied om schade aan de zadelscharnieren
te voorkomen.
[DCA16092]
OPMERKING
Sommige helmen kunnen vanwege
hun grootte of vorm niet in het achter-
ste opbergcompartiment worden op-
geborgen.
Laat de machine niet onbeheerd ach-
ter met het zadel open.
Plaats de Smart-sleutel niet in een op-
bergcompartiment. De sleutel kan
worden binnengesloten, waarna het
Smart-sleutelsysteem mogelijk niet
meer normaal werkt.
LET OP
DCA15964
Laat het zadel niet gedurende lan-
gere perioden openstaan, anders
kan de accu ontladen raken door
het lampje.
Het opbergcompartiment kan nat
worden als het voertuig wordt ge-
reinigd, dus stop voorwerpen die u
wilt meenemen ter bescherming in
een plastic zak.
Stop natte voorwerpen in een plas-
tic zak alvorens deze in het opberg-
compartiment mee te nemen om te
voorkomen dat het vocht zich door
het opbergcompartiment verspreidt
en schimmelvorming kan optreden.
Bewaar geen waardevolle of breek-
bare voorwerpen in het opbergcom-
partiment.
Bewaar geen hittegevoelige voor-
werpen zoals voedingsmiddelen of
ontvlambare stoffen in het compar-
timent, aangezien het comparti-
ment warm kan worden door de
motorhitte en direct zonlicht.
WAARSCHUWING
DWA15401
Overschrijd het maximumlaadgewicht
van 199 kg (439 lb) (XP530D-A)
202 kg (445 lb) (XP530-A) voor de machi-
ne niet.
1. Deksel
1. Achterste opbergcompartiment
2. Gearceerde gedeelte
1
2
1
BV1-9-D2.book 24 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Functies van instrumenten en bedieningselementen
5-25
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU81440

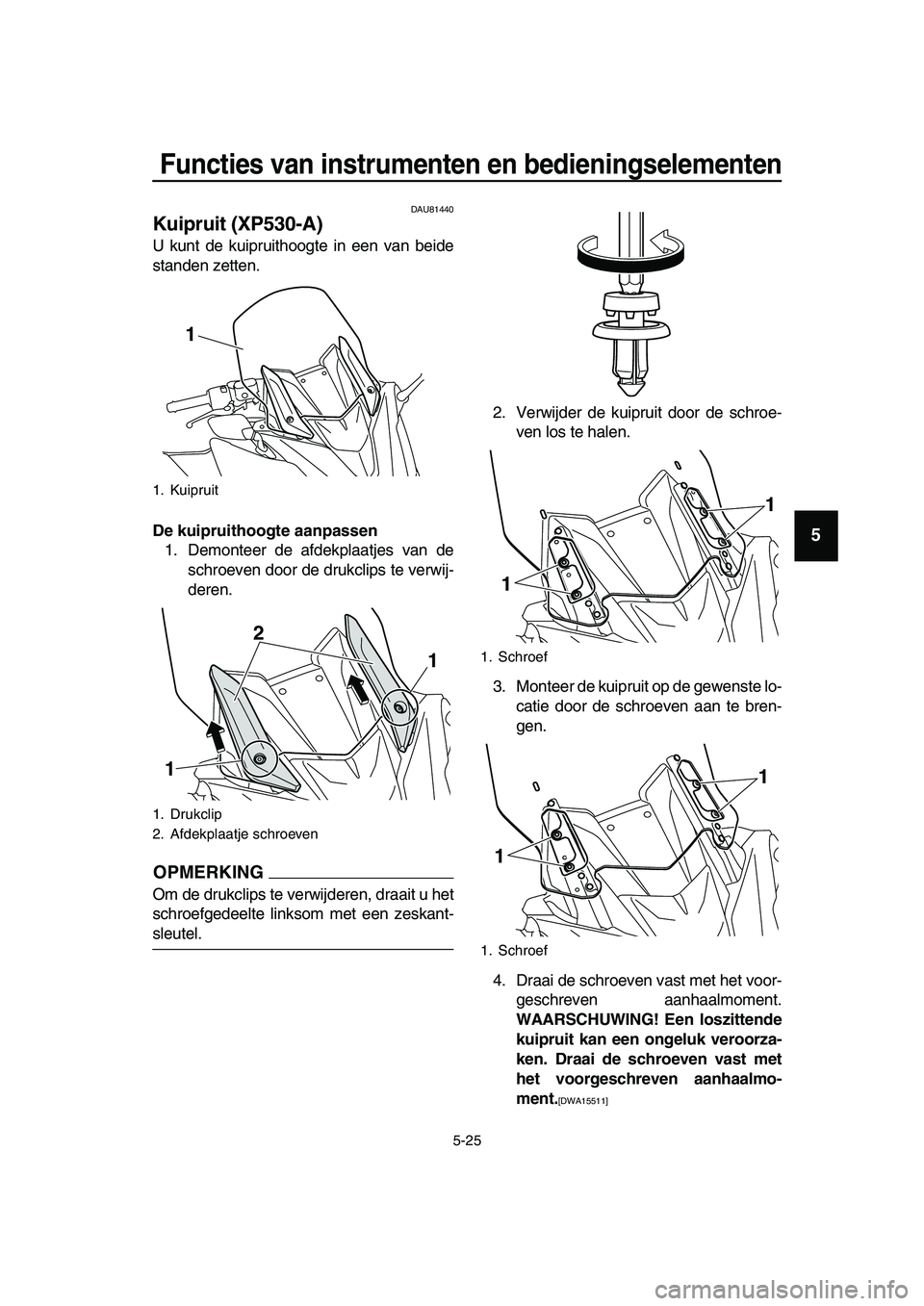

Kuipruit (XP530-A)
U kunt de kuipruithoogte in een van beide
standen zetten.
De kuipruithoogte aanpassen
1. Demonteer de afdekplaatjes van de
schroeven door de drukclips te verwij-
deren.
OPMERKING
Om de drukclips te verwijderen, draait u het
schroefgedeelte linksom met een zeskant-
sleutel.2. Verwijder de kuipruit door de schroe-
ven los te halen.
3. Monteer de kuipruit op de gewenste lo-
catie door de schroeven aan te bren-
gen.
4. Draai de schroeven vast met het voor-
geschreven aanhaalmoment.
WAARSCHUWING! Een loszittende
kuipruit kan een ongeluk veroorza-
ken. Draai de schroeven vast met
het voorgeschreven aanhaalmo-
ment.
[DWA15511]
1. Kuipruit
1. Drukclip
2. Afdekplaatje schroeven
1
12
1
1. Schroef
1. Schroef
11
11
BV1-9-D2.book 25 ページ ２０１８年８月３１日　金曜日　午後３時３９分

Functies van instrumenten en bedieningselementen
5-26
1
2
3
4
5
6
7
8
9
10
11
12
13
14
5. Plaats de afdekplaatjes van de
schroeven en monteer de drukclips.
OPMERKING
Om de drukclips te plaatsen, brengt u deze
aan met het schroefgedeelte omhoog uit
het oppervlak van de drukclip, waarna u het
schroefgedeelte omlaag drukt.
DAU39672
Achteruitkijkspiegels
De achteruitkijkspiegels van dit voertuig
kunnen naar voren of naar achteren worden
ingeklapt om het parkeren in smalle ruimten
te vergemakkelijken. Klap de spiegels terug
in hun oorspronkelijke stand voordat u gaat
rijden.
WAARSCHUWING
DWA14372
Vergeet niet de achteruitkijkspiegels in
hun oorspronkelijk stand terug te klap-
pen alvorens weg te rijden. Aanhaalmoment:
Kuipruitschroef:
10 N·m (1.0 kgf·m, 7.4 lb·ft)
1. Afdekplaatje schroeven
1. Drukclip (voor plaatsing)
2. Drukclip (na aanbrengen)
1
12
1. Parkeerstand
2. Rijstand
1
1 1
1 22
BV1-9-D2.book 26 ページ ２０１８年８月３１日　金曜日　午後３時３９分

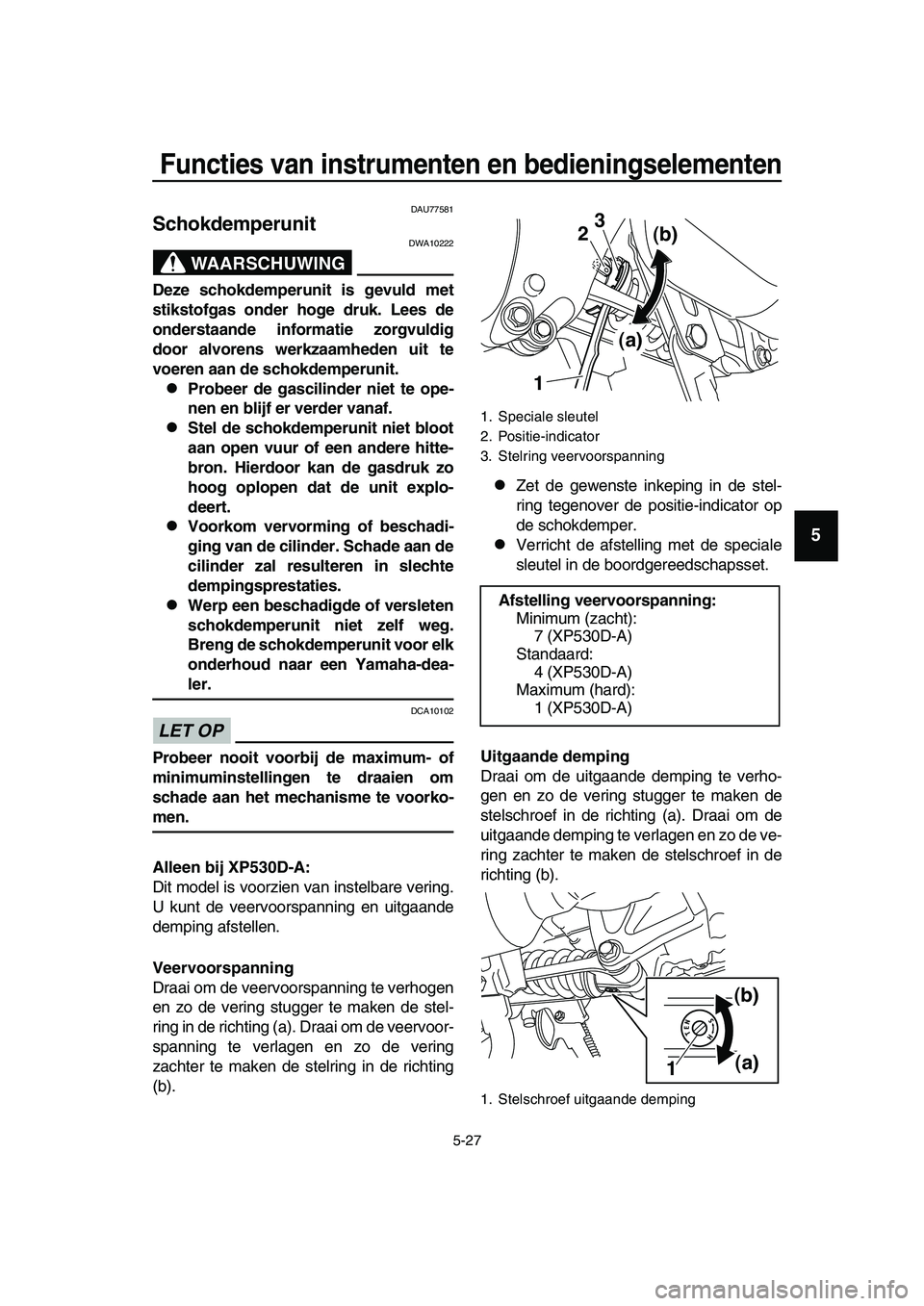

Functies van instrumenten en bedieningselementen
5-27
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU77581
Schokdemperunit
WAARSCHUWING
DWA10222
Deze schokdemperunit is gevuld met
stikstofgas onder hoge druk. Lees de
onderstaande informatie zorgvuldig
door alvorens werkzaamheden uit te
voeren aan de schokdemperunit.
Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.
Stel de schokdemperunit niet bloot
aan open vuur of een andere hitte-
bron. Hierdoor kan de gasdruk zo
hoog oplopen dat de unit explo-
deert.
Voorkom vervorming of beschadi-
ging van de cilinder. Schade aan de
cilinder zal resulteren in slechte
dempingsprestaties.
Werp een beschadigde of versleten
schokdemperunit niet zelf weg.
Breng de schokdemperunit voor elk
onderhoud naar een Yamaha-dea-
ler.
LET OP
DCA10102
Probeer nooit voorbij de maximum- of
minimuminstellingen te draaien om
schade aan het mechanisme te voorko-
men.
Alleen bij XP530D-A:
Dit model is voorzien van instelbare vering.
U kunt de veervoorspanning en uitgaande
demping afstellen.
Veervoorspanning
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
ring in de richting (a). Draai om de veervoor-
spanning te verlagen en zo de vering
zachter te maken de stelring in de richting
(b).
Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.
Verricht de afstelling met de speciale
sleutel in de boordgereedschapsset.
Uitgaande demping
Draai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelschroef in de richting (a). Draai om de
uitgaande demping te verlagen en zo de ve-
ring zachter te maken de stelschroef in de
richting (b).
1. Speciale sleutel
2. Positie-indicator
3. Stelring veervoorspanning
Afstelling veervoorspanning:
Minimum (zacht):
7 (XP530D-A)
Standaard:
4 (XP530D-A)
Maximum (hard):
1 (XP530D-A)
1. Stelschroef uitgaande demping
23
1(a)(b)
(a) (b)1
BV1-9-D2.book 27 ページ ２０１８年８月３１日　金曜日　午後３時３９分

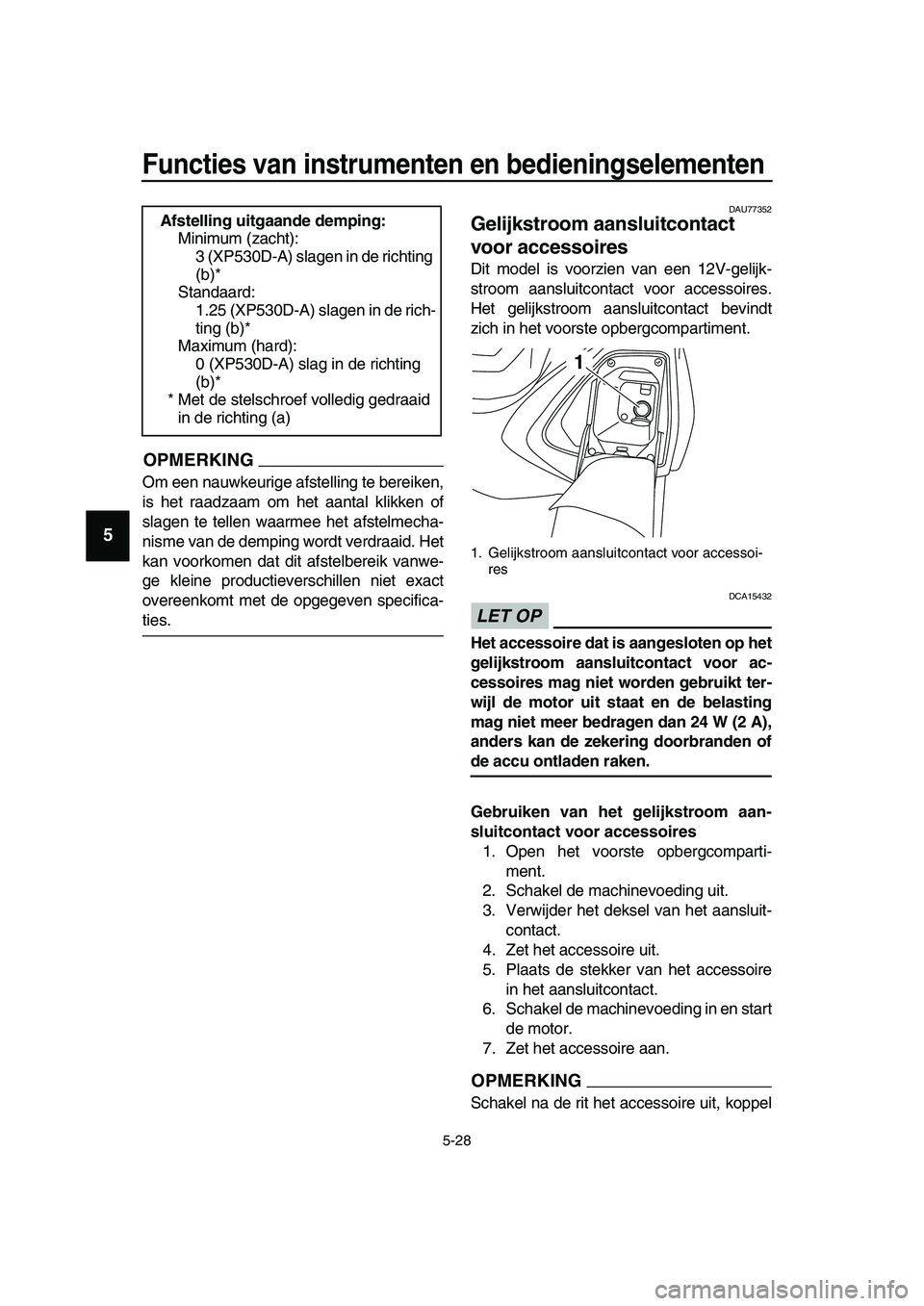

Functies van instrumenten en bedieningselementen
5-28
1
2
3
4
5
6
7
8
9
10
11
12
13
14
OPMERKING
Om een nauwkeurige afstelling te bereiken,
is het raadzaam om het aantal klikken of
slagen te tellen waarmee het afstelmecha-
nisme van de demping wordt verdraaid. Het
kan voorkomen dat dit afstelbereik vanwe-
ge kleine productieverschillen niet exact
overeenkomt met de opgegeven specifica-
ties.
DAU77352
Gelijkstroom aansluitcontact
voor accessoires
Dit model is voorzien van een 12V-gelijk-
stroom aansluitcontact voor accessoires.
Het gelijkstroom aansluitcontact bevindt
zich in het voorste opbergcompartiment.
LET OP
DCA15432
Het accessoire dat is aangesloten op het
gelijkstroom aansluitcontact voor ac-
cessoires mag niet worden gebruikt ter-
wijl de motor uit staat en de belasting
mag niet meer bedragen dan 24 W (2 A),
anders kan de zekering doorbranden of
de accu ontladen raken.
Gebruiken van het gelijkstroom aan-
sluitcontact voor accessoires
1. Open het voorste opbergcomparti-
ment.
2. Schakel de machinevoeding uit.
3. Verwijder het deksel van het aansluit-
contact.
4. Zet het accessoire uit.
5. Plaats de stekker van het accessoire
in het aansluitcontact.
6. Schakel de machinevoeding in en start
de motor.
7. Zet het accessoire aan.
OPMERKING
Schakel na de rit het accessoire uit, koppel Afstelling uitgaande demping:
Minimum (zacht):
3 (XP530D-A) slagen in de richting
(b)*
Standaard:
1.25 (XP530D-A) slagen in de rich-
ting (b)*
Maximum (hard):
0 (XP530D-A) slag in de richting
(b)*
* Met de stelschroef volledig gedraaid
in de richting (a)
1. Gelijkstroom aansluitcontact voor accessoi-
res
1
BV1-9-D2.book 28 ページ ２０１８年８月３１日　金曜日　午後３時３９分
