Consignes de sécurité
1-4
1
tester les produits disponibles sur le mar-
ché secondaire. Yamaha ne peut dès lors ni
approuver ni recommander l’utilisation
d’accessoires vendus par des tiers ou les
modifications autres que celles recomman-
dées spécialement par Yamaha, même si
ces pièces sont vendues ou montées par
un concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
d ifications issus du marché secon daire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces
modifications ne sont pas appropriés en
raison du danger potentiel qu’ils représen-
tent pour soi-même et pour autrui. La mise
en place de produits issus du marché se-
condaire ou l’exécution d’une autre modifi-
cation du véhicule venant altérer le concept
ou les caractéristiques du véhicule peut
soumettre les occupants du véhicule ou
des tiers à des risques accrus de blessures
ou de mort. Le propriétaire est responsable
des dommages découlant d’une modifica-
tion du véhicule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”. 
Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison
dans les virages, le débattement limite
de la suspension, la course de la di-
rection ou le fonctionnement des
commandes. Vérifier aussi qu’ils ne
cachent pas les feux et catadioptres.
• Les accessoires montés sur le gui- don ou autour de la fourche peu-
vent créer des déséquilibres dus à
une mauvaise distribution du poids
ou à des changements d’ordre aé-
rodynamique. Si des accessoires
sont montés sur le guidon ou
autour de la fourche, ils doivent être
aussi légers et compacts que pos-
sible.
• Des accessoires volumineux
risquent de gravement réduire la
stabilité de la moto en raison d’ef-
fets aérodynamiques. Le vent peut
avoir tendance à soulever la moto
et le vent latéral peut la rendre ins-
table. De tels accessoires peuvent également rendre le véhicule ins-
table lors du croisement ou du dé-
passement de camions.
• Certains accessoires peuvent for- cer le pilote à modifier sa position
de conduite. Une position de
conduite incorrecte réduit la liberté
de mouvement du pilote et peut li-
miter son contrôle du véhicule. De
tels accessoires sont donc décon-
seillés.
 La prudence est de rigueur lors de
l’installation de tout accessoire élec-
trique supplémentaire. Si les acces-
soires excèdent la capacité de l’instal-
lation électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus d u marché secon-
d aire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Voir page 6-17
UB1JF0F0.book Page 4 Wednesday, February 7, 2018 9:44 AM

Consignes de sécurité
1-5
1
pour les caractéristiques des pneus et pour
plus d’informations sur leur réparation et
leur remplacement.
Transport de la moto
Bien veiller à suivre les instructions sui-
vantes avant de transporter la moto dans
un autre véhicule.  Retirer tous les éléments lâches de la
moto.
 S’assurer que le robinet de carburant
(le cas échéant) est à la position fer-
mée et qu’il n’y a pas de fuites de car-
burant.
 Engager une vitesse (pour les modè-
les munis d’une boîte de vitesses à
commande manuelle).
 Arrimer la moto à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides de la
moto, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choisir
judicieusement l’emplacement des
sangles de sorte qu’elles ne frottent
pas contre des surfaces peintes lors
du transport. 
Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.UB1JF0F0.book Page 5 Wednesday, February 7, 2018 9:44 AM

Description
2-1
2
FAU10411

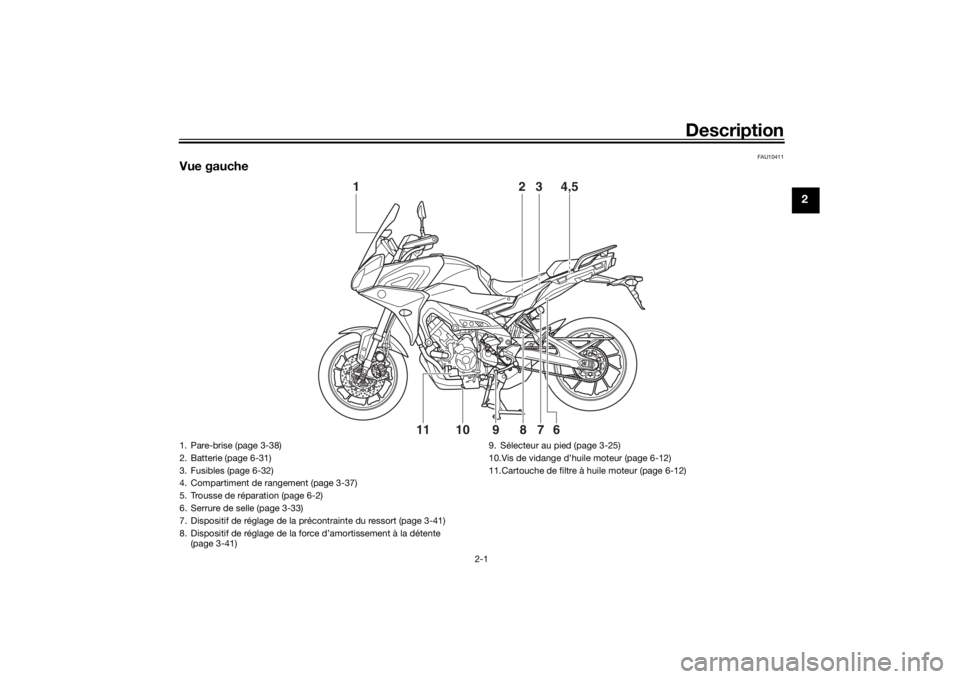

Vue gauche
1
2
3
4,56
10
11
8
7
9
1. Pare-brise (page 3-38)
2. Batterie (page 6-31)
3. Fusibles (page 6-32)
4. Compartiment de rangement (page 3-37)
5. Trousse de réparation (page 6-2)
6. Serrure de selle (page 3-33)
7. Dispositif de réglage de la précontrainte du ressort (page 3-41)
8. Dispositif de réglage de la force d’amortissement à la détente (page 3-41) 9. Sélecteur au pied (page 3-25)
10.Vis de vidange d’huile moteur (page 6-12)
11.Cartouche de filtre à huile moteur (page 6-12)
UB1JF0F0.book Page 1 Wednesday, February 7, 2018 9:44 AM

Description
2-2
2
FAU10421

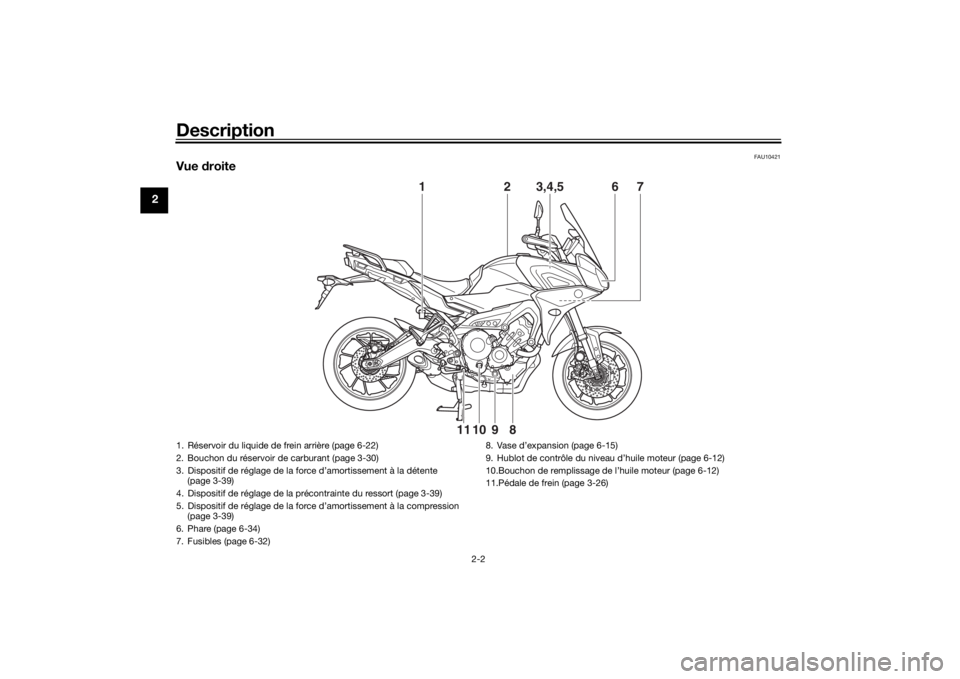

Vue droite
1
2
3,4,5
6
7
8
9
10
11
1. Réservoir du liquide de frein arrière (page 6-22)
2. Bouchon du réservoir de carburant (page 3-30)
3. Dispositif de réglage de la force d’amortissement à la détente
(page 3-39)
4. Dispositif de réglage de la précontrainte du ressort (page 3-39)
5. Dispositif de réglage de la force d’amortissement à la compression (page 3-39)
6. Phare (page 6-34)
7. Fusibles (page 6-32) 8. Vase d’expansion (page 6-15)
9. Hublot de contrôle du niveau d’huile moteur (page 6-12)
10.Bouchon de remplissage de l’huile moteur (page 6-12)
11.Pédale de frein (page 3-26)UB1JF0F0.book Page 2 Wednesday, February 7, 2018 9:44 AM

Description
2-3
2
FAU10431

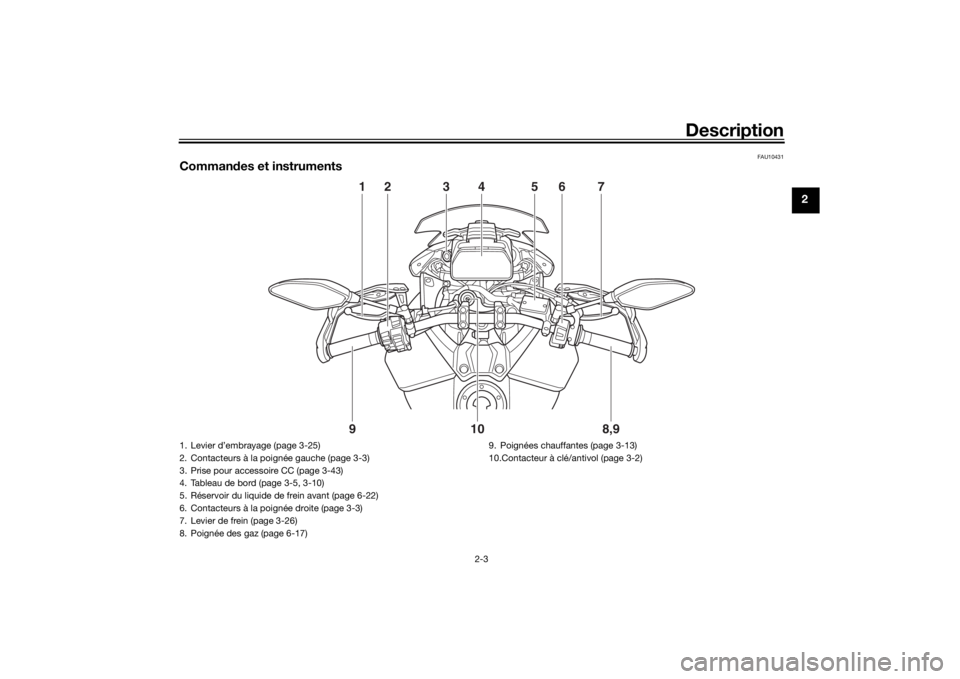

Commandes et instruments
1
2
78,9
9
10
6
5
3
4
1. Levier d’embrayage (page 3-25)
2. Contacteurs à la poig née gauche (page 3-3)
3. Prise pour accessoire CC (page 3-43)
4. Tableau de bord (page 3-5, 3-10)
5. Réservoir du liquide de frein avant (page 6-22)
6. Contacteurs à la poignée droite (page 3-3)
7. Levier de frein (page 3-26)
8. Poignée des gaz (page 6-17) 9. Poignées chauffantes (page 3-13)
10.Contacteur à clé/antivol (page 3-2)
UB1JF0F0.book Page 3 Wednesday, February 7, 2018 9:44 AM

Commandes et instruments
3-1
3
FAU10979
Immobilisateur antivolCe véhicule est équipé d’un immobilisa-
teur, dispositif de dissuasion de vol intégré,
protégeant le véhicule grâce au principe de
l’enregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants :
 une clé d’enregistrement de codes
 deux clés de contact
 un transpondeur (dans chaque clé)
 un immobilisateur antivol (sur le véhi-
cule)
 un boîtier de commande électronique
(sur le véhicule)
 un témoin système (page 3-7) À propos d
es clés
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. Conserver la clé d’enregistre-
ment de codes dans un endroit sûr. Si né-
cessaire, confier le véhicule et les trois clés
à un concessionnaire Yamaha pour qu’il les
enregistre.
Ne pas se servir de la clé à anneau rouge
pour conduire le véhicule. Celle-ci ne doit
servir que pour l’enregistrement des codes.
Toujours se servir d’une clé à anneau noir
pour conduire le véhicule.
N.B. Éloigner les clés de contact ainsi que
toute clé d’autres immobilisateurs an-
tivols de la clé d’enregistrement de
codes.
 Éloigner les clés d’autres immobilisa-
teurs antivols du contacteur à clé, car
celles-ci risquent de provoquer des in-
terférences.ATTENTION
FCA11823
NE PAS PERDRE LA CLÉ D’ENREGIS-
TREMENT DE CODE. EN CAS DE
PERTE, CONTACTER IMMÉDIATEMENT
SON CONCESSIONNAIRE. Si la clé d'en-
registrement de co de est per due, on
peut toujours utiliser les clés de contact existantes pour
démarrer le véhicule.
Mais, il est impossible d'enregistrer un
nouvelle clé de contact. Si toutes les
clés ont été per dues ou en dommagées,
il faut remplacer l'ensemble du système
immobilisateur. Manipuler d onc les clés
avec précaution.  Ne pas les immerger dans l'eau.
 Ne pas exposer à de fortes tempé-
ratures.
 Ne pas placer près d'aimants.
 Ne pas placer près de pièces qui
transmettent les signaux élec-
triques.
 Manipuler avec précaution.
 Ne pas meuler ou mo difier.
 Ne pas démonter.
 Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.

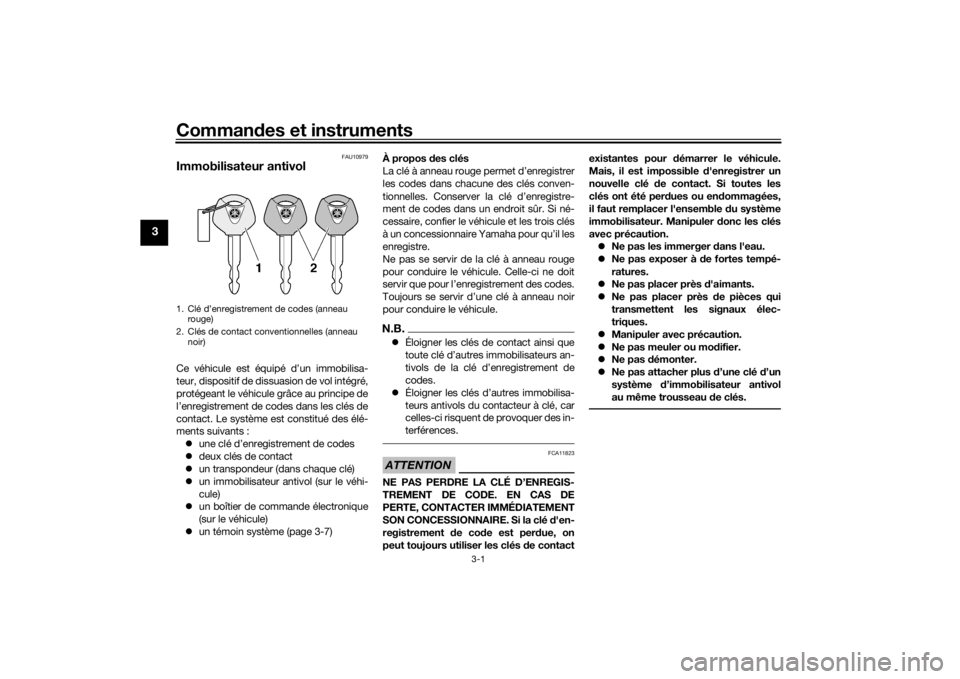

1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau noir)UB1JF0F0.book Page 1 Wednesday, February 7, 2018 9:44 AM

Commandes et instruments
3-2
3
FAU10474

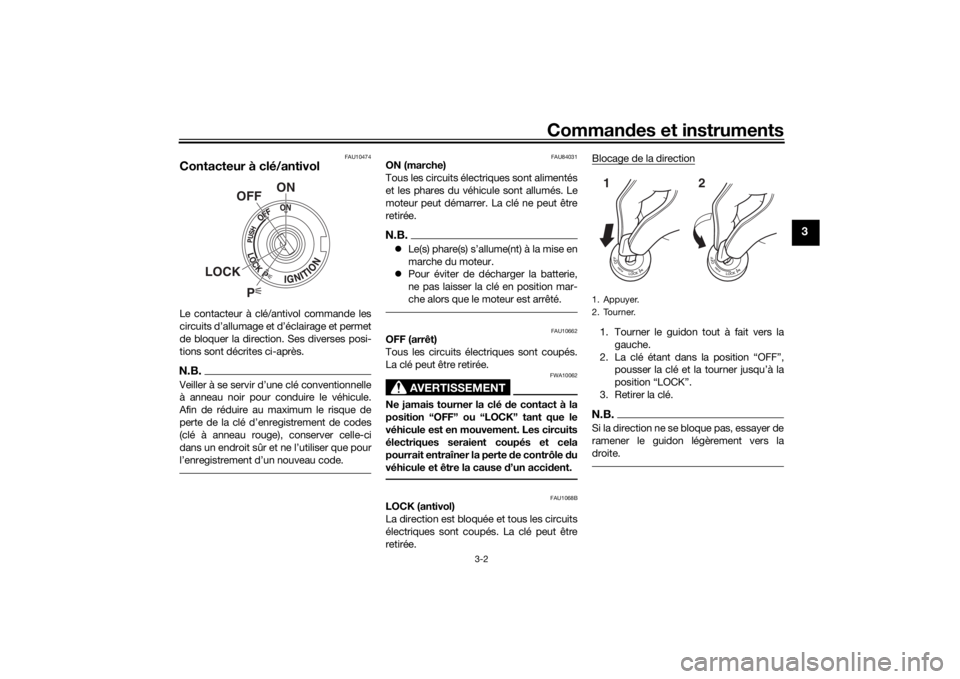

Contacteur à clé/antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.N.B.Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pour
l’enregistrement d’un nouveau code.
FAU84031
ON (marche)
Tous les circuits électriques sont alimentés
et les phares du véhicule sont allumés. Le
moteur peut démarrer. La clé ne peut être
retirée.N.B. Le(s) phare(s) s’allume(nt) à la mise en
marche du moteur.
 Pour éviter de décharger la batterie,
ne pas laisser la clé en position mar-
che alors que le moteur est arrêté.
FAU10662
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé d e contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte d e contrôle du
véhicule et être la cause d’un acci dent.
FAU1068B
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée. Blocage de la direction
1. Tourner le guidon tout à fait vers la
gauche.
2. La clé étant dans la position “OFF”, pousser la clé et la tourner jusqu’à la
position “LOCK”.
3. Retirer la clé.N.B.Si la direction ne se bloque pas, essayer de
ramener le guidon légèrement vers la
droite.
P
ON
OFF
LOCK
1. Appuyer.
2. Tourner.12
UB1JF0F0.book Page 2 Wednesday, February 7, 2018 9:44 AM

Commandes et instruments
3-3
3

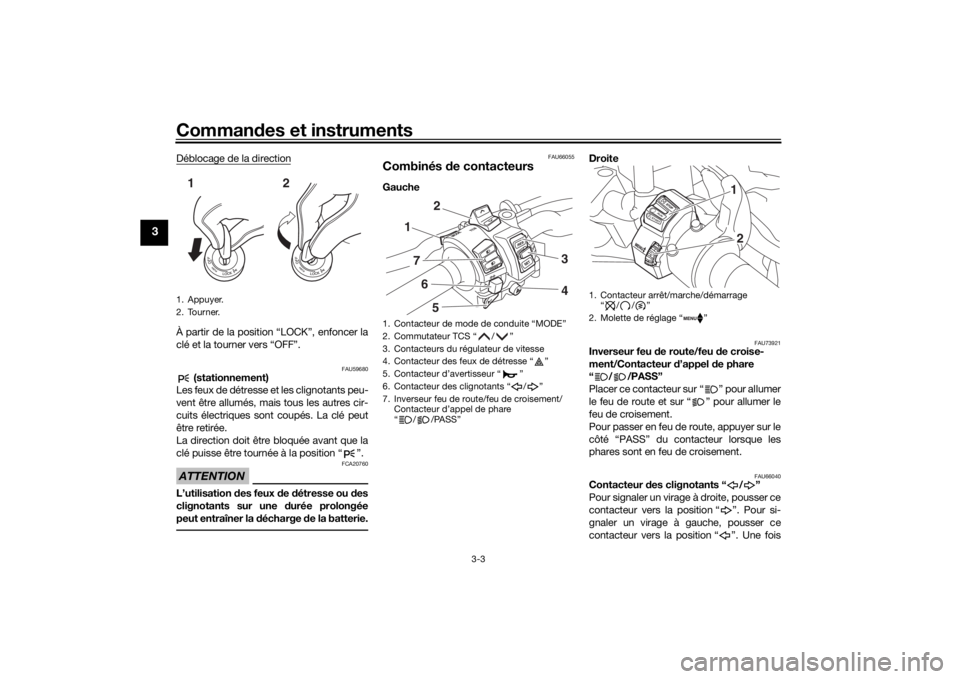

Déblocage de la directionÀ partir de la position “LOCK”, enfoncer la
clé et la tourner vers “OFF”.
FAU59680
(stationnement)
Les feux de détresse et les clignotants peu-
vent être allumés, mais tous les autres cir-
cuits électriques sont coupés. La clé peut
être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION
FCA20760
L’utilisation des feux d e détresse ou d es
clignotants sur une durée prolongée
peut entraîner la décharge de la batterie.
FAU66055
Combinés de contacteursGauche Droite
FAU73921
Inverseur feu
de route/feu d e croise-
ment/Contacteur d’appel de phare
“ / /PASS”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.
Pour passer en feu de route, appuyer sur le
côté “PASS” du contacteur lorsque les
phares sont en feu de croisement.
FAU66040
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce
contacteur vers la position “ ”. Une fois
1. Appuyer.
2. Tourner.12
1. Contacteur de mode de conduite “MODE”
2. Commutateur TCS “ / ”
3. Contacteurs du régulateur de vitesse
4. Contacteur des feux de détresse “ ”
5. Contacteur d’avertisseur “ ”
6. Contacteur des clignotants “ / ”
7. Inverseur feu de route/feu de croisement/ Contacteur d’appel de phare
“ / /PASS”
2
3
4
5
1
76
1. Contacteur arrêt/marche/démarrage “//”
2. Molette de réglage “ ”
1
2
UB1JF0F0.book Page 3 Wednesday, February 7, 2018 9:44 AM

Commandes et instruments
3-4
3
relâché, le contacteur retourne à sa posi-
tion centrale. Pour éteindre les clignotants,
appuyer sur le contacteur après que celui-
ci est revenu à sa position centrale.
FAU66030
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU84240
Commutateur TCS “ / ”
Le système de régulation antipatinage est
expliqué à la page 3-28.
FAU66060
Contacteur arrêt/marche/ démarrage
“//”
Pour lancer le moteur à l’aide du démar-
reur, placer ce contacteur sur “ ”, puis
appuyer vers le bas vers “ ”. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-1.
En cas d’urgence, comme par exemple,
lors d’une chute ou d’un blocage de câble
des gaz, placer ce contacteur sur “ ” afin
de couper le moteur.
FAU66010
Contacteur des feux de détresse “ ”
Quand la clé de contact est sur “ON”
ou “ ”, ce contacteur permet d’enclen-
cher les feux de détresse (clignotement si-
multané de tous les clignotants).
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant représenter un danger.ATTENTION
FCA10062
Ne pas laisser les feux d e détresse trop
longtemps allumés lorsque le moteur est
coupé, car la batterie pourrait se dé-
charger.
FAU84250
Commutateurs du régulateur d e vitesse
Le régulateur de vitesse est expliqué à la
page 3-8.
FAU84260
Commutateur de mo de de con duite
“MODE”
Les explications au sujet du mode de
conduite se trouvent à la page 3-24.
FAU84271
Molette de réglage “ ”
Dans l’écran principal, utiliser la molette
pour faire défiler et réinitialiser les informa-
tions affichées et activer les poignées
chauffantes.
Une fois que l’écran MENU est affiché, uti-
liser la molette pour parcourir les modules
de réglage et apporter des modifications.
Actionner la mole tte comme suit.
Rotation vers le haut - faire tourner la mo-
lette vers le haut pour faire défiler les infor-
mations vers le haut ou augmenter une va-
leur.
Rotation vers le bas - faire tourner la mo-
lette vers le bas pour faire défiler les infor-
mations vers le bas ou pour diminuer une
valeur.
Pression rapi de - appuyer brièvement sur
la molette pour effectuer des sélections et
les confirmer.
Pression longue - appuyer sur la molette
pendant une seconde pour réinitialiser les
informations affichées ou pour accéder à
l’écran MENU et le quitter.N.B. Il est possible d’accéder à l’écran
MENU en appuyant longuement sur la
molette, sauf si l’affichage de poignée
UB1JF0F0.book Page 4 Wednesday, February 7, 2018 9:44 AM

Commandes et instruments
3-5
3
chauffante est sélectionné ou si le to-
talisateur journalier de carburant
(F-TRIP) est affiché.
 Voir page 3-10 pour plus d’informa-
tions sur l’écran principal et ses fonc-
tions.
 Voir page 3-14 pour plus d’informa-
tions sur l’écran MENU et la procé-
dure de modification des réglages.
FAU4939F
Voyants et témoins d’alerte
FAU11032
Témoins des clignotants “ ” et “ ”
Chaque témoin clignote lorsque son cli-
gnotant correspondant clignote.
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu d e route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU58402
Témoins du régulateur de vitesse “ ”
et “SET”
Ces témoins s’allument lorsque le système
de régulation de vitesse est activé. (Voir
page 3-8.)N.B.Lorsque le contacteur à clé du véhicule est
activé, ces témoins doivent s’allumer pen-
dant quelques secondes, puis s’éteindre.
Si les témoins ne s’allument pas, faire
contrôler le véhicule par un concession-
naire Yamaha.
FAU79310
Témoin d’alerte d e panne moteur “ ”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du moteur.
Dans ce cas, il convient de faire vérifier le
système embarqué de diagnostic de
pannes par un concessionnaire Yamaha.

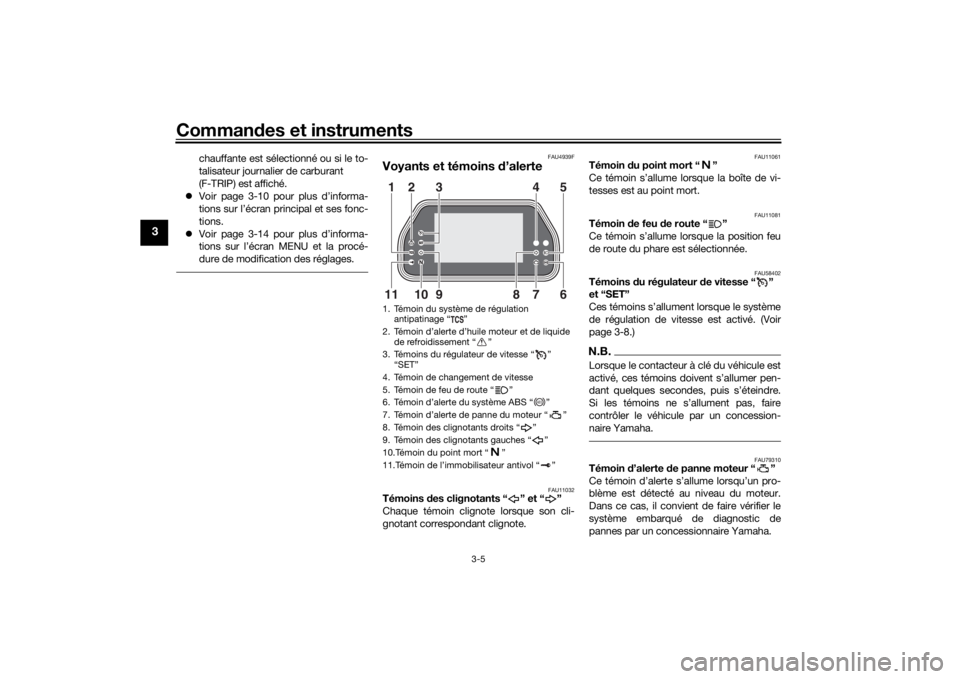

1. Témoin du système de régulation antipatinage “ ”
2. Témoin d’alerte d’huile moteur et de liquide de refroidissement “ ”
3. Témoins du régulateur de vitesse “ ” “SET”
4. Témoin de changement de vitesse
5. Témoin de feu de route “ ”
6. Témoin d’alerte du système ABS “ ”
7. Témoin d’alerte de panne du moteur “ ”
8. Témoin des clignotants droits “ ”
9. Témoin des clignotants gauches “ ”
10.Témoin du point mort “ ”
11.Témoin de l’immobilisateur antivol “ ”
98
10 7 6
11 13 45
2
ABS
UB1JF0F0.book Page 5 Wednesday, February 7, 2018 9:44 AM
