YAMAHA TRICITY 2014 Instrukcja obsługi (in Polish)
Manufacturer: YAMAHA, Model Year: 2014, Model line: TRICITY, Model: YAMAHA TRICITY 2014Pages: 72, PDF Size: 1.66 MB
Page 11 of 72
11
Typu full-face (zakryta twarz): używać do jazdy w zakresie od średnich do
wysokich prędkości.
OPIS POJAZDU
Widok z lewej strony
1. Hak do mocowania bagażu
2. Podnóżek pasażera
3. Schowek
4. Wkład filtra powietrza
5. Korek wlewu oleju
przekładniowego
6. Śruba spustowa oleju
przekładniowego
7. Śruba spustowa A oleju
silnikowego
8. Wkład filtra powietrza w kasecie
paska klinowego
9. Śruba spustowa B oleju silnikowego
10. Zbiornik płynu chłodzącego
Widok z prawej strony
1. Zestaw narzędzi podręcznych
2. Podnóżek pasażera
3. Korek zbiornika paliwa
4. Bezpiecznik główny
5. Skrzynka z bezpiecznikami
6. Akumulator
7. Świeca zapłonowa
8. Korek wlewu oleju silnikowego
Page 12 of 72
12
Funkcje kontrolne i osprzęt kierownicy
1. Dźwignia hamulca tylnego
2. Przełączniki na lewej stronie
kierownicy
3. Zbiornik płynu hamulca tylnego
4. Zespół wyświetlacza
wielofunkcyjnego
5. Zbiornik płynu hamulca
przedniego
6. Przełącznik start
7. Dźwignia hamulca przedniego
8. Manetka gazu
9. Stacyjka / blokada kierownicy
WSKAŹNIKI I FUNKCJE KONTROLNE
Pilot zdalnego sterowania
1. Kluczyk główny (pilot zdalnego
sterowania)
2. Przycisk pilota zdalnego sterowania
3. Kluczyk zapasowy
Pojazd jest wyposażony w kluczyk główny, który działa także, jako pilot. Pilot
zdalnego sterowania może pomóc znaleźć miejsce zaparkowanego pojazdu i
może również automatycznie otworzyć blokadę stacyjki. Działanie pilota
zdalnego sterowania jest opisane poniżej.
Aby znaleźć miejsce zaparkowanego pojazdu
Po naciśnięciu przycisku pilota na głównym kluczyku, światła kierunkowskazów
zamigają dwa razy i uaktywni się dźwięk elektronicznego ostrzeżenia dwa razy.
Aby otworzyć blokadę stacyjki
Po naciśnięciu przycisku pilota, przez co najmniej jedną sekundę, światła
kierunkowskazów zamigają raz, uaktywni się dźwięk elektronicznego ostrzeżenia
raz i otworzy się blokada stacyjki.
WSKAZÓWKA
Światło blokady stacyjki zapali się, a następnie zgaśnie, po około 30
sekundach. Jeśli napięcie akumulatora jest niskie, światło zacznie migać
przez 30 sekund.
Jeśli klucz główny nie jest używany przez dziewięć dni, funkcje działania
zdalnego sterowania są automatycznie anulowane, aby zmniejszyć
Page 13 of 72
13
obciążenie baterii. Kiedy stacyjka znajduje się ponownie w pozycji "ON",
funkcja zostanie przywrócona.
Trzymanie pilota w sposób nieprawidłowy lub inne przeszkody mogą
ograniczyć zasięg pilota.
UWAGA:
Kluczyk główny zawiera baterię i układy elektroniczne. Należy postępować
z nim ostrożnie. Dlatego:
Nie wolno upuszczać kluczyka lub narażać go na silne wstrząsy.
Nie wolno zanurzać kluczyka w wodzie lub innych cieczach.
Nie należy umieszczać na nim ciężkich przedmiotów lub wywierać
nadmiernego nacisku.
Nie należy wystawiać go na zbyt wysokie temperatury.
Nie należy szlifować kluczyka lub zmieniać jego kształtu.
Aby wymienić baterię w kluczyku
1. Wykręcić wkręt.
1. Wkręt
2. Zdjąć pokrywę kluczyka, a następnie wyjąć pilot z kluczyka.
1. Pokrywa kluczyka
1. Pilot zdalnego sterowania
3. Wyjąć baterię kluczyka.
1. Bateria kluczyka
Page 14 of 72
14
4. Zainstalować nową baterię.
UWAGA:
Upewnić się, że strona dodatnia (+) i ujemna (-) baterii są skierowane w
prawidłowym kierunku.
5. Zainstalować pilot w kluczyku, a następnie zainstalować pokrywę kluczyka,
jak pokazano na rysunku.
6. Zamontować wkręt.
Stacyjka / blokada kierownicy
Stacyjka / blokada kierownicy kontroluje systemy zapłonu i oświetlenia i jest
używana do zablokowania kierownicy. Poszczególne pozycje są opisane
poniżej.
WSKAZÓWKA
Stacyjka / blokada kierownicy jest wyposażona w osłonę stacyjki (patrz punkt:
”Osłona stacyjki”).
ON
Wszystkie obwody elektryczne są zasilane. Zapalają się: podświetlenie zegarów,
światło tylne, oświetlenie tablicy rejestracyjnej i światła pomocnicze. Silnik może
zostać uruchomiony. W tej pozycji, kluczyka nie można wyjąć ze stacyjki.
WSKAZÓWKA
Światło reflektora zapala się automatycznie w chwili uruchomienia silnika i
świeci się do momentu, gdy kluczyk zostanie obrócony do pozycji ”OFF” lub
podpórka boczna jest opuszczona.
OFF
Wszystkie systemy elektryczne są wyłączone. W tej pozycji kluczyk może być
wyjęty ze stacyjki.
Page 15 of 72
15
OSTRZEŻENIE:
Nigdy nie należy przekręcać kluczyka do pozycji "OFF" lub "LOCK", gdy pojazd
jest w ruchu. W tych pozycjach stacyjki, systemy elektryczne zostaną
wyłączone, co może spowodować utratę panowania nad pojazdem i
wypadek.
LOCK
Kierownica jest zablokowana, a wszystkie systemy elektryczne są wyłączone. W
tej pozycji kluczyk może być wyjęty ze stacyjki.
Aby zablokować kierownicę
1. Wcisnąć
2. Obrócić
1. Obrócić kierownicę w lewo, do oporu.
2. Wcisnąć kluczyk i cały czas wciskając go, obrócić z pozycji ”OFF” do pozycji
”LOCK”.
3. Wyjąć kluczyk.
Aby odblokować kierownicę
1. Wcisnąć
2. Obrócić
tłożyć kluczyk i cały czas wciskając go, obrócić go do pozycji ”OFF”.
Blokada stacyjki pilotem
1. Dźwignia blokady stacyjki
pilota
2. Kluczyk blokady stacyjki
pilotem
Aby otworzyć blokadę stacyjki
Użyć pilota zdalnego sterowania (patrz punkt: ”Pilot zdalnego sterowania”) lub
włożyć kluczyk do gniazda blokady, jak pokazano na rysunku, a następnie
przekręcić kluczyk do "OPEN", aby otworzyć blokadę stacyjki.
Aby zamknąć blokadę stacyjki
Przesunąć dźwignię blokady do wewnątrz, aby zamknąć blokadę stacyjki. !
Page 16 of 72
16
Lampki sygnalizacyjne i lampki ostrzegawcze
1. Kontrolka kierunkowskazu lewego
””
2. Lampka ostrzegawcza
temperatury płynu chłodzącego
3. Kontrolka świateł drogowych
””
4. Lampka ostrzegawcza problemu
silnika ””
5. Kontrolka kierunkowskazu
prawego ””
Kontrolka kierunkowskazu ”
Page 17 of 72
17
Urządzenie autodiagnostyki
Model jest wyposażony w urządzenie autodiagnostyki do różnych obwodów
elektrycznych. Jeśli zostanie wykryty problem w jednym z tych obwodów,
lampka ostrzegawcza problemu silnika zapala się lub miga. W takiej sytuacji,
należy zlecić Dealerowi Yamaha sprawdzenie pojazdu.
UWAGA:
Aby uniknąć uszkodzenia silnika, należy sprawdzić pojazd, tak szybko, jak to
możliwe.
Wyświetlacz wielofunkcyjny
OSTRZEŻENIE:
Wykonywanie jakichkolwiek zmian ustawień na wyświetlaczu wielofunkcyjnym
należy przeprowadzać podczas postoju pojazdu. Zmiana ustawień podczas
jazdy odwraca uwagę kierowcy i zwiększa ryzyko wypadku.
1. Zegar
2. Przycisk ”SELECT”
3. Lampka ostrzegawcza poziomu
paliwa ””
4. Miernik paliwa
5. Prędkościomierz
6. Przycisk ”RESET”
7. Wyświetlacz temperatury
otoczenia
8. Licznik kilometrów/ licznik
przebiegu dziennego
9. Wskaźnik wymiany oleju “OIL
CHANGE” (wymiana oleju)
10. Wskaźnik wymiany paska
klinowego "V-Belt"
OSTRZEŻENIE:
Pamiętaj, aby zatrzymać pojazd przed wprowadzaniem jakichkolwiek zmian
ustawień wyświetlacza wielofunkcyjnego. Zmiana ustawień podczas jazdy
może rozpraszać kierowcę i zwiększa ryzyko wypadku.
Wyświetlacz wielofunkcyjny wyposażony jest w następujące elementy:
prędkościomierz
miernik paliwa
zegar
wyświetlacz temperatury powietrza na zewnątrz
licznik kilometrów
dwa liczniki przebiegu dziennego
licznik rezerwy paliwa
licznik wymiany oleju
licznik wymiany paska klinowego
wskaźnik wymiany oleju
wskaźnik wymiany paska klinowego ! !
Page 18 of 72
18
WSKAZÓWKA
Pamiętaj, aby przed użyciem przycisków "SELECT" i "RESET" przekręcić kluczyk w
stacyjce do pozycji "ON”.
Prędkościomierz
1. Prędkościomierz
Prędkościomierz pokazuje prędkość jazdy pojazdu.
Miernik paliwa
1. Wskaźnik ostrzegawczy poziomu
paliwa ””
2. Miernik paliwa
Miernik paliwa wskazuje ilość paliwa w zbiorniku paliwa. Segmenty
wyświetlacza miernika paliwa znikają w kierunku "E" (pusty), w miarę, jak poziom
paliwa obniża się.
Gdy dolny segment miernika paliwa i wskaźnik ostrzegawczy poziomu paliwa
”” zacznie migać, należy jak najszybciej zatankować. Po przekręceniu
kluczyka do pozycji "ON", wszystkie segmenty wyświetlacza miernika paliwa
pojawią się na kilka sekund, a następnie miernik paliwa pokazuje rzeczywisty
poziom paliwa.
WSKAZÓWKA
Miernik paliwa jest wyposażony w system autodiagnostyki. Jeśli w obwodzie
elektrycznym zostanie wykryty problem, wszystkie segmenty wyświetlacza i
wskaźnik ostrzegawczy poziomu paliwa zaczynają migać. Jeśli to nastąpi,
należy zlecić Dealerowi Yamaha sprawdzenie obwodu elektrycznego.
Zegar
1. Zegar
Page 19 of 72
19
Aby ustawić zegar
1. Nacisnąć przycisk "SELECT" i przycisk "RESET" razem, przez co najmniej dwie
sekundy.
2. Gdy cyfry godziny zaczną migać, nacisnąć przycisk "RESET", aby ustawić
godzinę.
3. Nacisnąć przycisk "SELECT", a cyfry minut zaczną migać.
4. Nacisnąć przycisk "RESET", aby ustawić cyfry minut.
5. Nacisnąć przycisk "SELECT", a następnie zwolnić go, aby uruchomić zegar.
Wyświetlacz temperatury otoczenia
1. Wyświetlacz temperatury
otoczenia
Wyświetlacz pokazuje temperaturę powietrza od -10 °C do 40 °C z
dokładnością do 1 °C. Wyświetlona temperatura może się różnić od
rzeczywistej temperatury powietrza.
WSKAZÓWKA
Jeżeli temperatura powietrza spadnie poniżej -10 °C, nie będą wyświetlane
niższe temperatury niż -10 °C.
Jeśli temperatura powietrza wzrośnie powyżej 40 °C, nie zostaną
wyświetlone wyższe temperatury niż 40 °C.
Dokładny odczyt temperatury może być uzyskany podczas wolnej jazdy
(poniżej 20 km/h) lub po zatrzymaniu na światłach, przejazdach kolejowych,
itp.
Tryb licznika kilometrów, licznika przebiegu dziennego
1. Licznik kilometrów, licznik
przebiegu dziennego
Wcisnąć przycisk "SELECT", aby przełączyć wyświetlanie między trybem licznika
"ODO", trybami licznika przebiegu dziennego "TRIP 1" i " TRIP 2", trybem licznika
wymiany oleju "OIL TRIP" i trybem licznika wymiany paska klinowego "BELT TRIP"
w następującej kolejności:
ODO → TRIP 1 → TRIP 2 → OIL TRIP → BELT TRIP → ODO
Gdy w zbiorniku paliwa pozostaje około 1, 6 l paliwa, dolny segment miernika
paliwa i wskaźnik ostrzegawczy poziomu paliwa zaczną migać, a wyświetlacz
zmieni się automatycznie na tryb licznika rezerwy paliwa "F" i od tego miejsca
Page 20 of 72
20
rozpocznie liczenie przebytej odległości. W tym przypadku, naciśnięcie
przycisku “SELECT” przełącza wyświetlacz pomiędzy różnymi trybami licznika
przebiegu dziennego i licznika kilometrów w następującej kolejności:
F → TRIP 1 → TRIP 2 → OIL TRIP → BELT TRIP → ODO → F
Aby wyzerować licznik przebiegu dziennego 1, 2, lub licznik rezerwy paliwa,
należy go wybrać, naciskając przycisk "SELECT", a następnie wcisnąć przycisk
"RESET", przez co najmniej jedną sekundę.
Jeśli nie można ręcznie wyzerować licznika rezerwy paliwa, to automatycznie
licznik wyzeruje się i wyświetlacz powróci do trybu wcześniejszego, po
zatankowaniu i przejechaniu 5 km.
Aby wyzerować licznik wymiany oleju lub licznik wymiany paska klinowego,
należy go wybrać, naciskając przycisk "SELECT", a następnie nacisnąć przycisk
"RESET", przez trzy do czterech sekund.

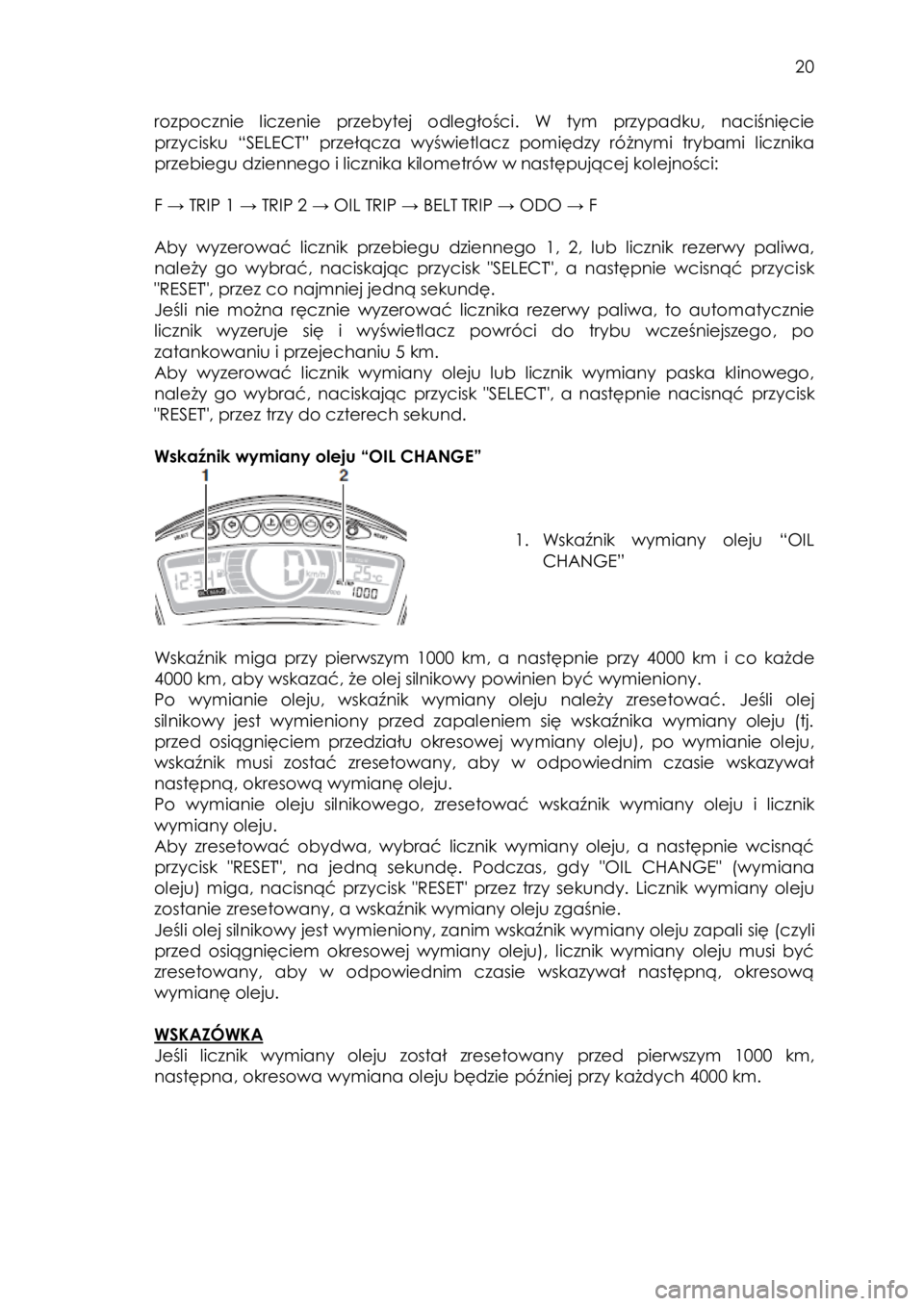

Wskaźnik wymiany oleju “OIL CHANGE”
1. Wskaźnik wymiany oleju “OIL
CHANGE”
Wskaźnik miga przy pierwszym 1000 km, a następnie przy 4000 km i co każde
4000 km, aby wskazać, że olej silnikowy powinien być wymieniony.
Po wymianie oleju, wskaźnik wymiany oleju należy zresetować. Jeśli olej
silnikowy jest wymieniony przed zapaleniem się wskaźnika wymiany oleju (tj.
przed osiągnięciem przedziału okresowej wymiany oleju), po wymianie oleju,
wskaźnik musi zostać zresetowany, aby w odpowiednim czasie wskazywał
następną, okresową wymianę oleju.
Po wymianie oleju silnikowego, zresetować wskaźnik wymiany oleju i licznik
wymiany oleju.
Aby zresetować obydwa, wybrać licznik wymiany oleju, a następnie wcisnąć
przycisk "RESET", na jedną sekundę. Podczas, gdy "OIL CHANGE" (wymiana
oleju) miga, nacisnąć przycisk "RESET" przez trzy sekundy. Licznik wymiany oleju
zostanie zresetowany, a wskaźnik wymiany oleju zgaśnie.
Jeśli olej silnikowy jest wymieniony, zanim wskaźnik wymiany oleju zapali się (czyli
przed osiągnięciem okresowej wymiany oleju), licznik wymiany oleju musi być
zresetowany, aby w odpowiednim czasie wskazywał następną, okresową
wymianę oleju.
WSKAZÓWKA
Jeśli licznik wymiany oleju został zresetowany przed pierwszym 1000 km,
następna, okresowa wymiana oleju będzie później przy każdych 4000 km.
