YAMAHA TRICITY 2014 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2014, Model line: TRICITY, Model: YAMAHA TRICITY 2014Pages: 84, tamaño PDF: 2.2 MB
Page 11 of 84
INFORMACIÓN RELATIVA A LA SEGURIDAD
1-4
1
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con
Yamaha fabrican repuestos y accesorios u
ofrecen otras modificaciones para vehícu-
los Yamaha. Yamaha no puede probar los
productos que fabrican estas empresas.
Por tanto, Yamaha no puede respaldar ni
recomendar el uso de accesorios no vendi-
dos por Yamaha ni modificaciones no re-
comendadas específicamente por
Yamaha, incluso si las vende e instala un concesionario Yamaha.
Repuestos, accesorios y mo dificaciones
no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren
su diseño o sus características de funcio-
namiento pueden representar, para usted y
otras personas, un peligro de daños perso- nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuen-
ta las recomendaciones siguientes, así
como las que se facilitan en el apartado
“Carga”.
No instale nunca accesorios ni lleve
cargas que puedan afectar a las pres-
taciones del vehículo. Revise cuida-
dosamente el accesorio antes de
utilizarlo, a fin de cerciorarse de que
de ningún modo reduzca la distancia
al suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.
• Los accesorios montados en el ma- nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
• Los accesorios voluminosos o
grandes pueden afectar gravemen-
te a la estabilidad del vehículo por sus efectos aerodinámicos. El vehí-
culo puede adquirir una tendencia a
levantarse por efecto del viento de
frente o hacerse inestable con vien-
to de costado. Estos accesorios,
asimismo, pueden provocar inesta-
bilidad al adelantar o ser adelanta-
do por vehículos de gran tamaño.
• Algunos accesorios pueden obligar al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la
libertad de movimiento del conduc-
tor y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico del vehículo, puede produ-
cirse una avería eléctrica, la cual pue-
de provocar el apagado de las luces o
la pérdida de potencia del motor, con
el consiguiente peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega el vehículo han sido diseñados con-
forme a las prestaciones del mismo y para
aportar la combinación óptima de maneja-
bilidad, frenada y confort. Es posible que
U2CMS0S0.book Page 4 Wednesday, May 7, 2014 4:48 PM
Page 12 of 84
INFORMACIÓN RELATIVA A LA SEGURIDAD
1-5
1
otros neumáticos, llantas, medidas y com-
binaciones no resulten adecuados. Con-
sulte en la página 6-18 las especificaciones
de los neumáticos e información adicional
sobre su sustitución.
Transporte del vehículo
Asegúrese de observar las instrucciones si-
guientes antes de transportar el vehículo en
otro vehículo. Retire todos los elementos sueltos del
vehículo.
Oriente las ruedas delanteras en línea
recta con el remolque o a la caja del
camión y bloquéelas en un raíl para
evitar el movimiento.
Asegure el vehículo con sujeciones o
correas adecuadas fijadas a piezas
sólidas del mismo, como el bastidor o
la abrazadera triple superior de la hor-
quilla delantera (y no, por ejemplo, el
manillar montado con piezas de go-
ma, los intermitentes o cualquier pieza
que se pueda romper). Elija la ubica-
ción de las correas con detenimiento
para evitar que generen fricción y ra-
yen las superficies pintadas durante el
transporte.
Si es posible, la suspensión debe ir
algo comprimida mediante las suje-
ciones para que el vehículo no rebote
excesivamente durante el transporte.
SAU60590
Otros aspectos d e seguridad en
la con ducción No olvide señalar claramente cuando
vaya a girar.
En un camino mojado puede ser su-
mamente difícil frenar. Evite las frena-
das súbitas, ya que el vehículo puede
derrapar. Frene lentamente para dete-
nerse sobre una superficie mojada.
Reduzca la velocidad cuando se
aproxime a una esquina o a una curva.
Después de una curva, acelere lenta-
mente.
Tenga cuidado al adelantar coches
estacionados. Un conductor puede
no haberle visto y abrir la puerta sobre
usted.
Cruces del tren, los rieles del tranvía,
las planchas de hierro en lugares en
obra y las tapas de alcantarilla pueden
ser muy resbaladizos cuando están
mojados. Reduzca la velocidad y crú-
celos con cuidado. Mantenga el vehí-
culo en posición vertical; de lo
contrario puede patinar y usted ser
arrojado.
Las pastillas y forros de freno pueden
mojarse al lavar el vehículo. Si lava el
vehículo, revise los frenos antes de
utilizarlo.
U2CMS0S0.book Page 5 Wednesday, May 7, 2014 4:48 PM
Page 13 of 84
INFORMACIÓN RELATIVA A LA SEGURIDAD
1-6
1
Lleve siempre casco, guantes, panta-
lones (apretados alrededor del dobla-
dillo y el tobillo para que no ondeen) y
una chaqueta de color brillante.
No lleve demasiado equipaje en el ve-
hículo. Un vehículo sobrecargado es
inestable. Utilice una correa resistente
para sujetar los bultos sobre el portae-
quipajes (en caso de que el vehículo
esté provisto de uno). Una carga suel-
ta afectará a la estabilidad del vehícu-
lo y puede distraer su atención de la
carretera. (Véase la página 1-3).
U2CMS0S0.book Page 6 Wednesday, May 7, 2014 4:48 PM
Page 14 of 84
DESCRIPCIÓN
2-1
2
SAU10411

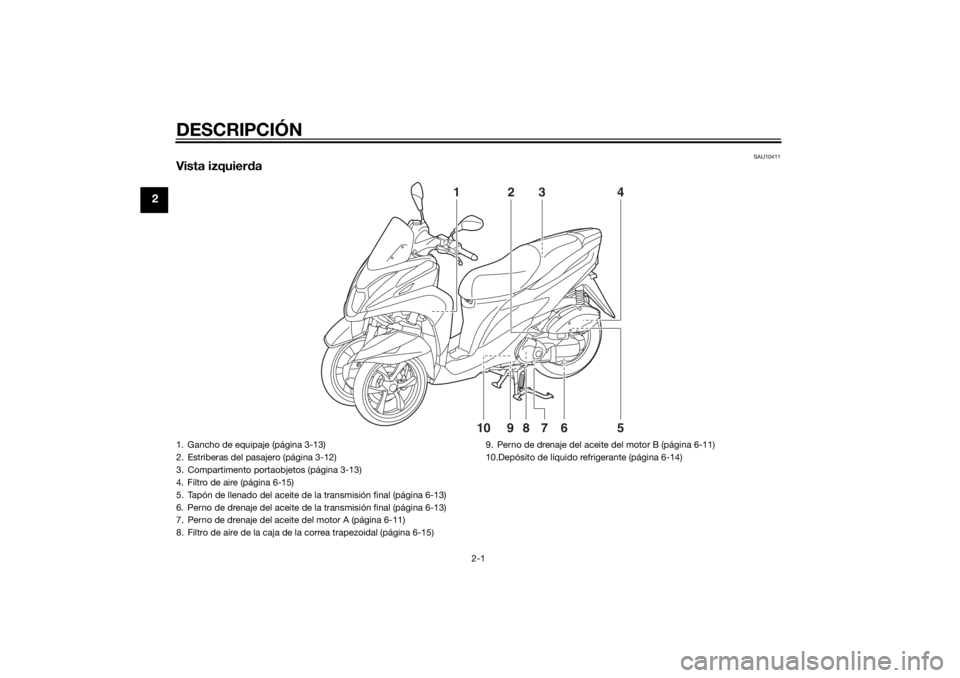

Vista izquierda
1
23 4
5
678910
1. Gancho de equipaje (página 3-13)
2. Estriberas del pasajero (página 3-12)
3. Compartimento portaobjetos (página 3-13)
4. Filtro de aire (página 6-15)
5. Tapón de llenado del aceite de la transmisión final (página 6-13)
6. Perno de drenaje del aceite de la transmisión final (página 6-13)
7. Perno de drenaje del aceite del motor A (página 6-11)
8. Filtro de aire de la caja de la correa trapezoidal (página 6-15) 9. Perno de drenaje del aceite del motor B (página 6-11)
10.Depósito de líquido refrigerante (página 6-14)U2CMS0S0.book Page 1 Wednesday, May 7, 2014 4:48 PM
Page 15 of 84
DESCRIPCIÓN
2-2
2
SAU10421

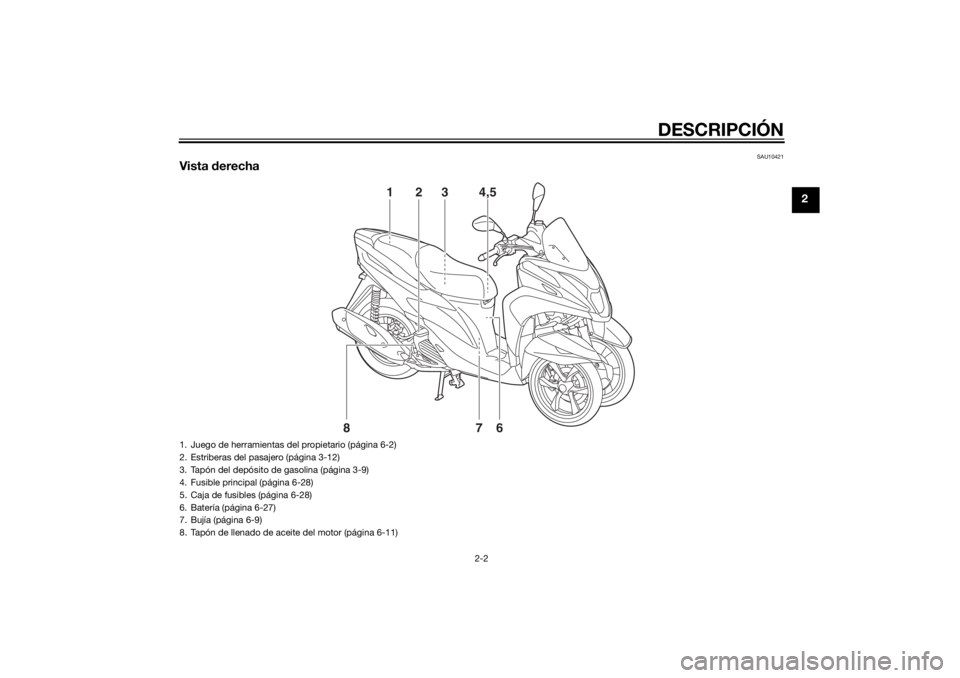

Vista derecha
1
3
4,5
6
2
8
7
1. Juego de herramientas del propietario (página 6-2)
2. Estriberas del pasajero (página 3-12)
3. Tapón del depósito de gasolina (página 3-9)
4. Fusible principal (página 6-28)
5. Caja de fusibles (página 6-28)
6. Batería (página 6-27)
7. Bujía (página 6-9)
8. Tapón de llenado de aceite del motor (página 6-11)
U2CMS0S0.book Page 2 Wednesday, May 7, 2014 4:48 PM
Page 16 of 84
DESCRIPCIÓN
2-3
2
SAU10431

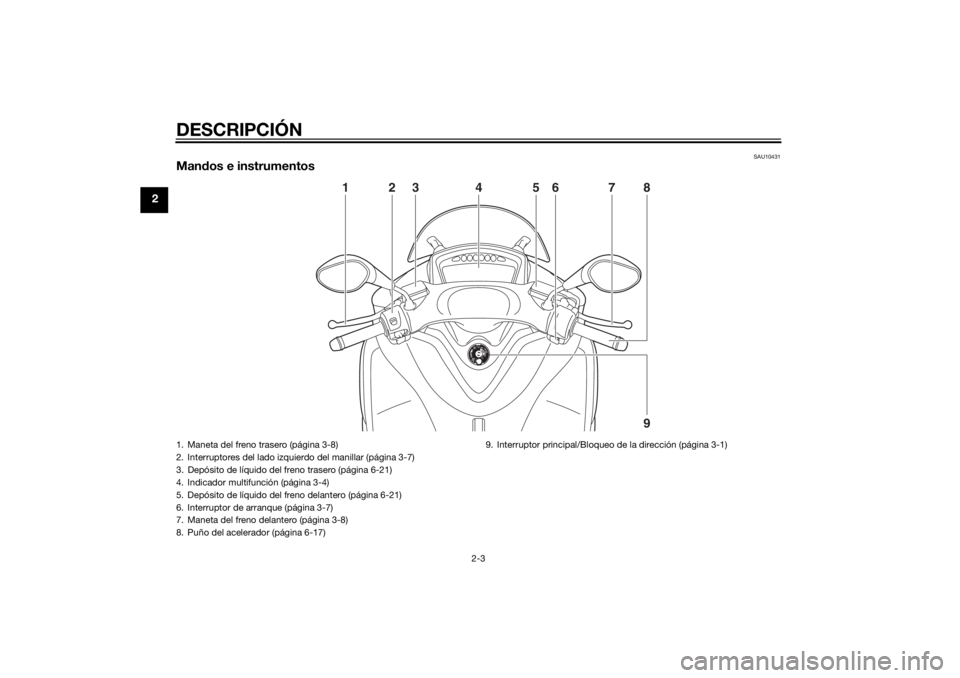

Mandos e instrumentos
2
1
9 87
3
26 5
4
ZAU0E0631. Maneta del freno trasero (página 3-8)
2. Interruptores del lado izquierdo del manillar (página 3-7)
3. Depósito de líquido del freno trasero (página 6-21)
4. Indicador multifunción (página 3-4)
5. Depósito de líquido del freno delantero (página 6-21)
6. Interruptor de arranque (página 3-7)
7. Maneta del freno delantero (página 3-8)
8. Puño del acelerador (página 6-17) 9. Interruptor principal/Bloqueo de la dirección (página 3-1)U2CMS0S0.book Page 3 Wednesday, May 7, 2014 4:48 PM
Page 17 of 84
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-1
3
SAUN0263

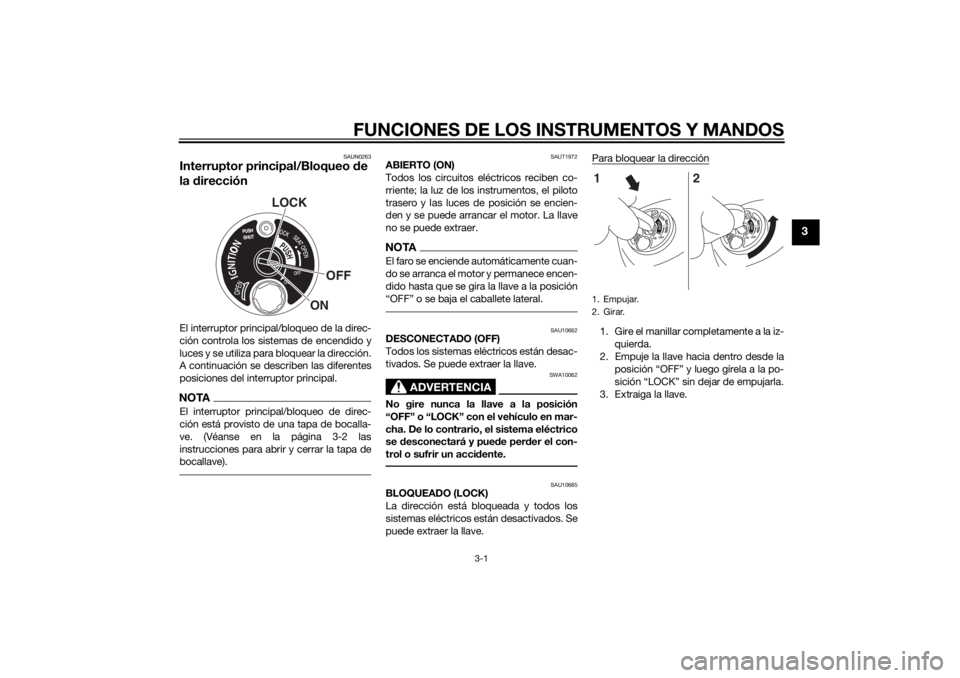

Interruptor principal/Bloqueo de
la direcciónEl interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones del interruptor principal.NOTAEl interruptor principal/bloqueo de direc-
ción está provisto de una tapa de bocalla-
ve. (Véanse en la página 3-2 las
instrucciones para abrir y cerrar la tapa de
bocallave).
SAUT1972
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero y las luces de posición se encien-
den y se puede arrancar el motor. La llave
no se puede extraer.NOTAEl faro se enciende automáticamente cuan-
do se arranca el motor y permanece encen-
dido hasta que se gira la llave a la posición
“OFF” o se baja el caballete lateral.
SAU10662
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y pued e perder el con-
trol o sufrir un acci dente.
SAU10685
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los
sistemas eléctricos están desactivados. Se
puede extraer la llave. Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Empuje la llave hacia dentro desde la posición “OFF” y luego gírela a la po-
sición “LOCK” sin dejar de empujarla.
3. Extraiga la llave.
LOCK
OFF
ON
1. Empujar.
2. Girar.
ON OFF
ONOFF
12
U2CMS0S0.book Page 1 Wednesday, May 7, 2014 4:48 PM
Page 18 of 84
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
3

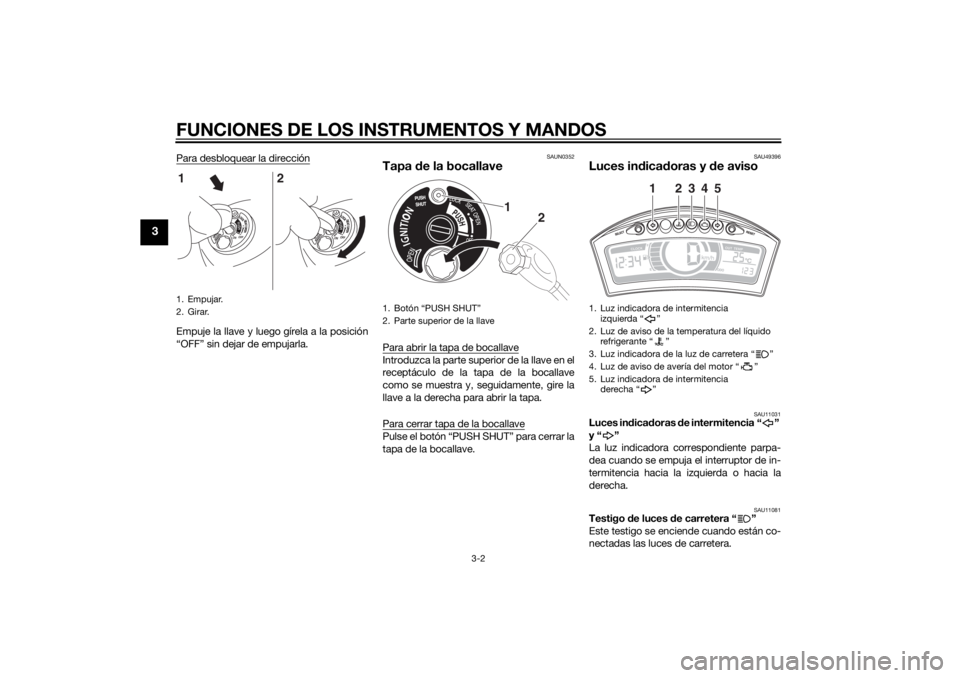

Para desbloquear la direcciónEmpuje la llave y luego gírela a la posición
“OFF” sin dejar de empujarla.
SAUN0352
Tapa de la bocallavePara abrir la tapa de bocallaveIntroduzca la parte superior de la llave en el
receptáculo de la tapa de la bocallave
como se muestra y, seguidamente, gire la
llave a la derecha para abrir la tapa.
Para cerrar tapa de la bocallavePulse el botón “PUSH SHUT” para cerrar la
tapa de la bocallave.
SAU49396
Luces in dica doras y de aviso
SAU11031
Luces in dica doras de intermitencia “ ”
y“ ”
La luz indicadora correspondiente parpa-
dea cuando se empuja el interruptor de in-
termitencia hacia la izquierda o hacia la
derecha.
SAU11081
Testigo d e luces de carretera “ ”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
1. Empujar.
2. Girar.
ON OFF
ONOFF
12
1. Botón “PUSH SHUT”
2. Parte superior de la llave
1
2
1. Luz indicadora de intermitencia
izquierda “ ”
2. Luz de aviso de la temperatura del líquido refrigerante “ ”
3. Luz indicadora de la luz de carretera “ ”
4. Luz de aviso de avería del motor “ ”
5. Luz indicadora de intermitencia derecha “ ”
1
2
3
4
5
U2CMS0S0.book Page 2 Wednesday, May 7, 2014 4:48 PM
Page 19 of 84
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3
SAU11447
Luz de aviso d e la temperatura del líqui-
d o refrigerante “ ”
Esta luz de aviso se enciende si el motor se
recalienta. En ese caso, pare el motor in-
mediatamente y deje que se enfríe.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.ATENCIÓN
SCA10022
No mantenga en marcha el motor si se
recalienta.NOTA En los vehículos equipados con venti-
lador del radiador, este se activa o
desactiva automáticamente en fun-
ción de la temperatura del líquido re-
frigerante en el radiador.
Si el motor se recalienta, consulte las
instrucciones adicionales de la página
6-34.
SAU11506
Luz de aviso d e avería d el motor “ ”
Esta luz de aviso se enciende o parpadea
cuando se detecta un problema en el cir-
cuito eléctrico de control del motor. En ese
caso, haga revisar el sistema de autodiag-
nóstico en un concesionario Yamaha. (Véa-
se en la página 3-3 una explicación del
dispositivo de autodiagnóstico).
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
SAU12095
Dispositivo de auto diagnósticoEste modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circui-
tos eléctricos.
Si se detecta un problema en cualquiera de
estos circuitos, la luz de aviso de avería del
motor se enciende o parpadea. En ese ca-
so, haga revisar el vehículo en un concesio-
nario Yamaha.ATENCIÓN
SCA11171
Si ocurre esto, para evitar que se averíe
el motor consulte a un concesionario
Yamaha lo antes posible.
U2CMS0S0.book Page 3 Wednesday, May 7, 2014 4:48 PM
Page 20 of 84
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
SAUU1730
Indica dor multifunción
ADVERTENCIA
SWA12423
Asegúrese de parar el vehículo antes de
efectuar cualquier cambio en las posi-
ciones de ajuste d el indica dor multifun-
ción. La manipulación del visor multifunción
durante la marcha pue de
d istraer al con ductor y ocasionar un ac-
ci dente.
El indicador multifunción está provisto de
los elementos siguientes:
un velocímetro
un indicador de gasolina
un reloj
un indicador de la temperatura del aire
exterior
un cuentakilómetros
dos cuentakilómetros parciales
un cuentakilómetros parcial en reser-
va
un cuentakilómetros de cambio de
aceite
un cuentakilómetros de cambio de la
correa trapezoidal
un indicador de cambio de aceite
un indicador de cambio de la correa
trapezoidalNOTAAsegúrese de girar la llave a la posi-
ción “ON” antes de utilizar los botones
“SELECT” y “RESET”.
Solo Reino Unido: para cambiar la in-
dicación del velocímetro y del cuenta-
kilómetros/cuentakilómetros parcial entre kilómetros y millas, pulse el bo-
tón “SELECT” durante al menos un
segundo.
Si la luz de aviso de la temperatura del
líquido refrigerante y la luz de aviso de
avería del motor permanecen encen-
didas durante el modo de indicación
inicial, haga cargar la batería en un
concesionario Yamaha.
Velocímetro
El velocímetro indica la velocidad de des-
plazamiento del vehículo.

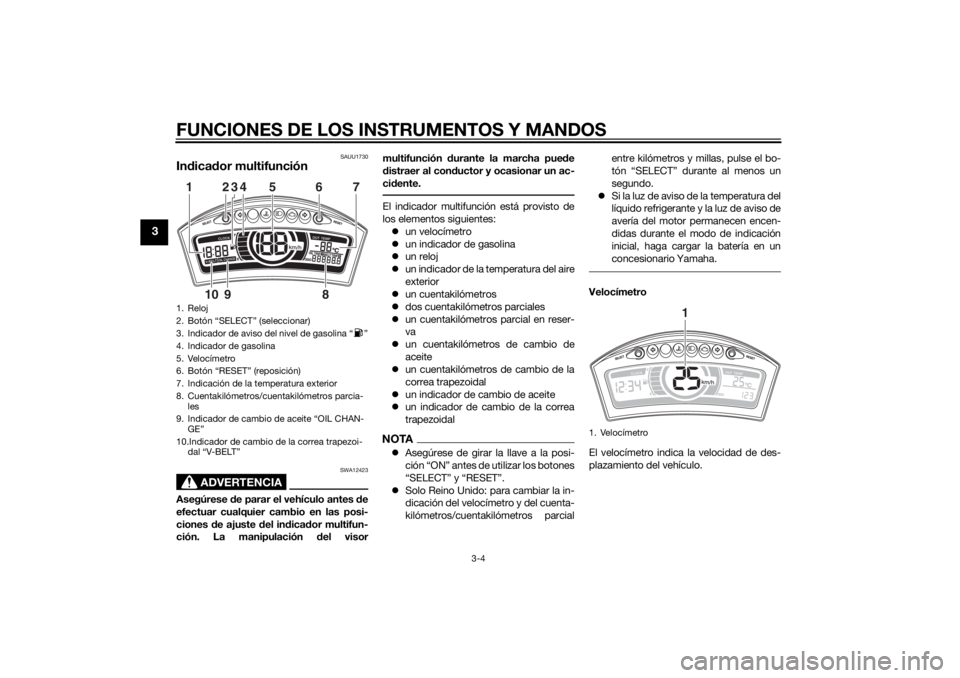

1. Reloj
2. Botón “SELECT” (seleccionar)
3. Indicador de aviso del nivel de gasolina “ ”
4. Indicador de gasolina
5. Velocímetro
6. Botón “RESET” (reposición)
7. Indicación de la temperatura exterior
8. Cuentakilómetros/cuentakilómetros parcia-
les
9. Indicador de cambio de aceite “OIL CHAN- GE”
10.Indicador de cambio de la correa trapezoi- dal “V-BELT”1
234
7
5
68
9
10
1. Velocímetro
1
U2CMS0S0.book Page 4 Wednesday, May 7, 2014 4:48 PM
