YAMAHA TRICITY 2014 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2014, Model line: TRICITY, Model: YAMAHA TRICITY 2014Pages: 84, tamaño PDF: 2.2 MB
Page 21 of 84
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
Indica dor d e gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (vacío) a medida que disminuye el
nivel de gasolina. Cuando el segmento in-
ferior del indicador de gasolina y el indica-
dor de aviso de nivel “ ” comiencen a
parpadear, reposte gasolina lo antes posi-
ble. Cuando se gira la llave a la posición
“ON”, todos los segmentos del indicador
de gasolina aparecen durante unos segun-
dos y luego el indicador muestra el nivel de
gasolina.NOTAEste medidor de gasolina está equipado
con un sistema de autodiagnóstico. Si se
detecta un fallo en un circuito eléctrico, to- dos los segmentos y el indicador de aviso
de nivel de gasolina comienzan a parpa-
dear. Cuando ocurra esto, haga revisar el
circuito eléctrico en un concesionario
Yamaha.
Reloj
Para poner el reloj en hora:1. Pulse los botones “SELECT” y “RE-
SET” simultáneamente durante al me-
nos dos segundos.
2. Cuando los dígitos de las horas em- piecen a parpadear, pulse el botón
“RESET” para ajustar las horas.
3. Pulse el botón “SELECT” y los dígitos de los minutos empezarán a parpa-
dear. 4. Pulse el botón “RESET” para ajustar
los dígitos de los minutos.
5. Pulse el botón “SELECT” y luego suél- telo para iniciar el reloj.
In dicación de la temperatura del aire ex-
terior “OUT TEMP”
Este indicador muestra la temperatura del
aire exterior, entre –10 °C y 40 °C, en incre-
mentos de 1 °C. La temperatura indicada
puede variar con respecto a la temperatura
real del aire exterior.
NOTA Si la temperatura del aire exterior está
por debajo de los –10 °C, no se visua-
lizará una temperatura inferior a los –
10 °C.

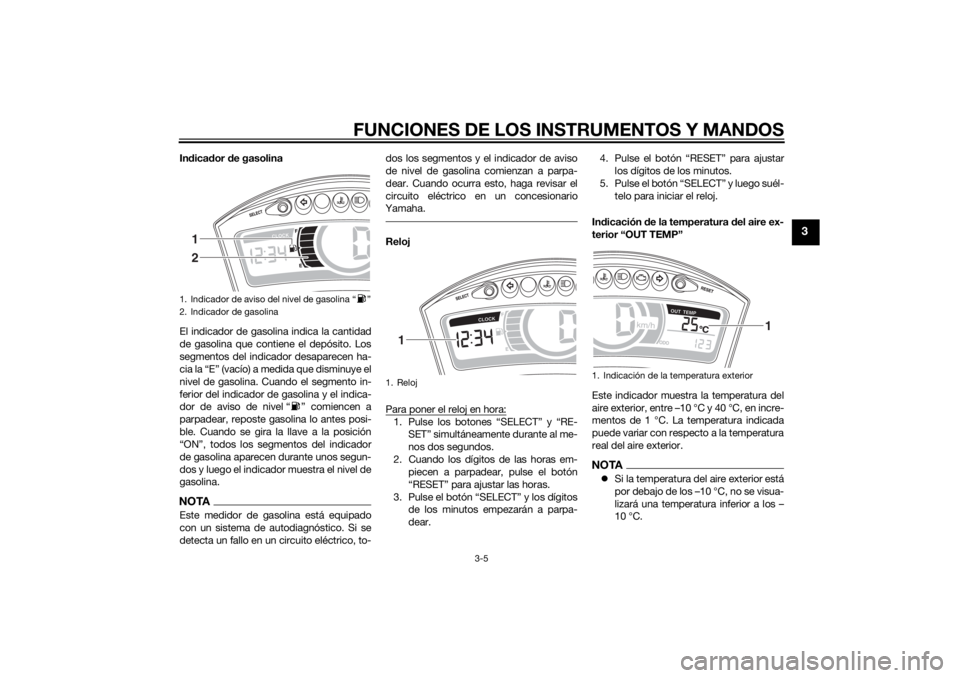

1. Indicador de aviso del nivel de gasolina “ ”
2. Indicador de gasolina
12
1. Reloj
1
1. Indicación de la temperatura exterior
1
U2CMS0S0.book Page 5 Wednesday, May 7, 2014 4:48 PM
Page 22 of 84
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
Si la temperatura del aire exterior au-
menta por encima de los 40 °C, no se
visualizará una temperatura superior a
los 40 °C.
La precisión de la indicación de la
temperatura puede resultar afectada
cuando se conduce despacio [aproxi-
madamente a menos de 20 km/h (12
mi/h)] o al pararse en señales de tráfi-
co, pasos a nivel, etc.Mo dos cuentakilómetros y cuentakiló-
metros parcial
Pulse el botón “SELECT” para cambiar la
indicación entre cuentakilómetros “ODO”,
cuentakilómetros parciales “TRIP 1” y
“TRIP 2”, cuentakilómetros de cambio de aceite “OIL TRIP” y cuentakilómetros de
cambio de la correa trapezoidal “BELT
TRIP” en el orden siguiente:
ODO
→ TRIP 1 → TRIP 2 → OIL TRIP →
BELT TRIP → ODO
Cuando quedan aproximadamente 1.6 L
(0.42 US gal, 0.35 Imp.gal) de gasolina en el
depósito, el segmento inferior del indicador
del nivel de gasolina y el indicador de aviso
comienzan a parpadear; el visor cambia
automáticamente a cuentakilómetros par-
cial en reserva “F” y comienza a contar la
distancia recorrida a partir de ese punto. En
ese caso, al pulsar el botón “SELECT” la in-
dicación entre los diferentes modos de
cuentakilómetros parcial y cuentakilóme-
tros cambia en el orden siguiente:
F → TRIP 1 → TRIP 2 → OIL TRIP → BELT
TRIP → ODO → F
Para poner a cero el cuentakilómetros par-
cial 1 o 2 o el cuentakilómetros parcial en
reserva, selecciónelo pulsando el botón
“SELECT” y seguidamente pulse el botón
“RESET” durante al menos un segundo. Si
no pone a cero de forma manual el cuenta-
kilómetros parcial en reserva de gasolina,
este se pondrá a cero automáticamente y
se restablecerá la visualización del modo
anterior después de repostar y de recorrer
5 km (3 mi). Para poner a cero el cuentakilómetros de
cambio de aceite o el cuentakilómetros de
cambio de la correa trapezoidal, selecció-
nelo pulsando el botón “SELECT” y, a con-
tinuación, pulse el botón “RESET” durante
tres a cuatro segundos.
In
dica dor de cambio de aceite “OIL
CHANGE”
Este indicador se enciende a los primeros
1000 km (600 mi), luego a los 4000 km
(2500 mi) y posteriormente cada 4000 km
(2500 mi) para indicar que se debe cambiar
el aceite del motor.
Después de cambiar el aceite del motor,
debe reiniciar el indicador y el cuentakiló-
metros de cambio de aceite. Para reiniciar-

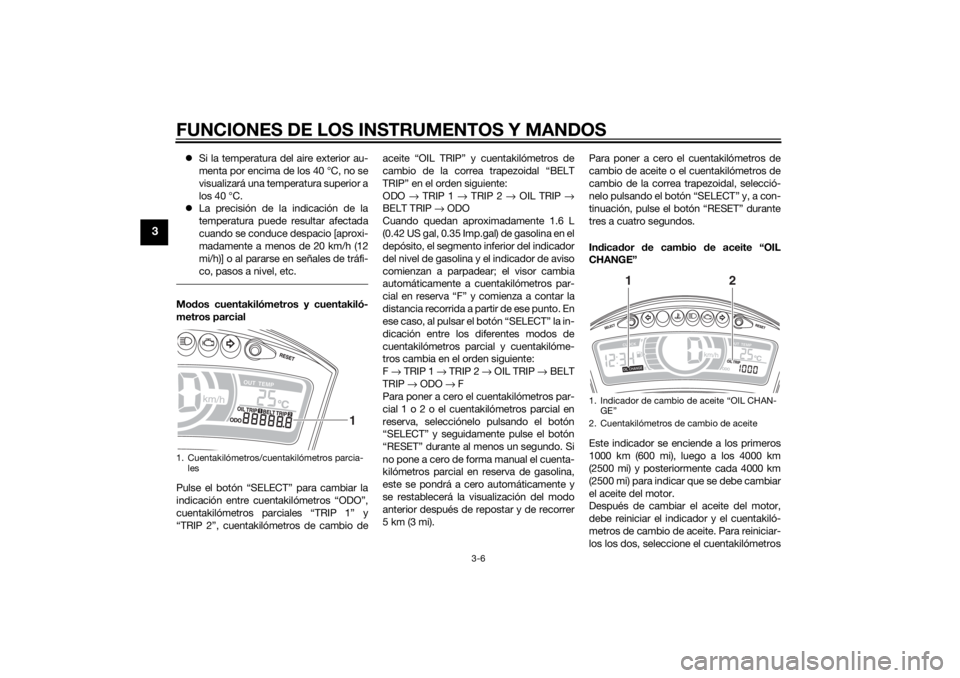

los los dos, seleccione el cuentakilómetros1. Cuentakilómetros/cuentakilómetros parcia- les
1
1. Indicador de cambio de aceite “OIL CHAN-GE”
2. Cuentakilómetros de cambio de aceite
1
2
U2CMS0S0.book Page 6 Wednesday, May 7, 2014 4:48 PM
Page 23 of 84
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
de cambio de aceite y, a continuación, pul-
se el botón “RESET” durante un segundo.
Mientras la indicación “OIL CHANGE” esté
parpadeando, pulse el botón “RESET” du-
rante tres segundos. El cuentakilómetros
de cambio de aceite se reinicia y el indica-
dor de cambio se apaga.
Si cambia el aceite del motor antes de que
se encienda el indicador de cambio (es de-
cir, antes de que se cumpla el intervalo del
cambio periódico de aceite), deberá reini-
ciar el indicador para que este pueda indi-
car en el momento correcto el siguiente
cambio periódico.
Luz indicadora de cambio de la correa
trapezoi dal “V-BELT” Este indicador se enciende cada 20000 km
(12500 mi) para indicar que se debe cam-
biar la correa trapezoidal.
Si el indicador de cambio de la correa tra-
pezoidal se ha encendido, después de
cambiar la correa debe reiniciar el indica-
dor y el cuentakilómetros de cambio. Para
reiniciarlos los dos, seleccione el cuentaki-
lómetros de cambio de la correa trapezoi-
dal y, a continuación, pulse el botón
“RESET” durante un segundo. Mientras la
indicación “V-BELT” esté parpadeando,
pulse el botón “RESET” durante tres a cua-
tro segundos. El cuentakilómetros de cam-
bio de la correa trapezoidal se reinicia y el
indicador de cambio apaga.
Si cambia la correa antes de que se encien-
da el indicador (es decir, antes de que se
cumpla el intervalo de cambio periódico de
la correa), deberá reiniciar el cuentakilóme-
tros de cambio para que el siguiente inter-
valo se indique en el momento correcto.
SAU1234H
Interruptores
del manillarIzquier da
Derecha

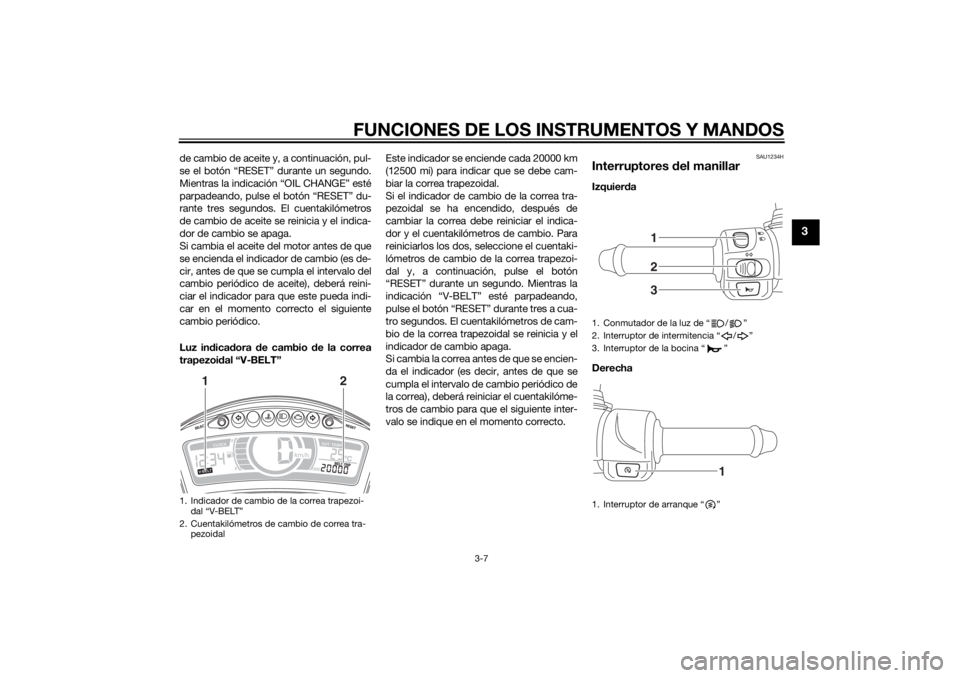

1. Indicador de cambio de la correa trapezoi- dal “V-BELT”
2. Cuentakilómetros de cambio de correa tra- pezoidal
1
2
1. Conmutador de la luz de “ / ”
2. Interruptor de intermitencia “ / ”
3. Interruptor de la bocina “ ”
1. Interruptor de arranque “ ”
123
1
U2CMS0S0.book Page 7 Wednesday, May 7, 2014 4:48 PM
Page 24 of 84
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
SAU12401
Conmutador de la luz de“ / ”
Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce.
SAU12461
Interruptor d e intermitencia “ / ”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12501
Interruptor d e la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU12722
Interruptor d e arranque “ ”
Con el caballete lateral arriba, pulse este in-
terruptor mientras aplica el freno delantero
o trasero, para poner en marcha el motor
con el arranque eléctrico. Véanse las ins-
trucciones de arranque en la página 5-1 an-
tes de arrancar el motor.
SAU12902
Maneta del freno d elanteroLa maneta de freno delantero está situada
en el lado derecho del manillar. Para aplicar
el freno delantero, tire de esta maneta hacia
el puño del acelerador.
SAUS1963
Maneta del freno traseroLa maneta del freno trasero está situada en
el puño izquierdo del manillar. Para aplicar
el freno trasero tire de la maneta hacia el
puño del manillar.
Este modelo está equipado con un sistema
de freno unificado.
Al accionar la maneta del freno trasero ac-
túan el freno trasero y una parte del freno
delantero. Para obtener una acción máxi-
ma de los frenos, accione las dos manetas
simultáneamente.NOTA Dado que el sistema de frenos unifica-
do es mecánico, puede notarse un
juego adicional en la maneta del freno
delantero cuando se acciona la mane-
ta del freno trasero.

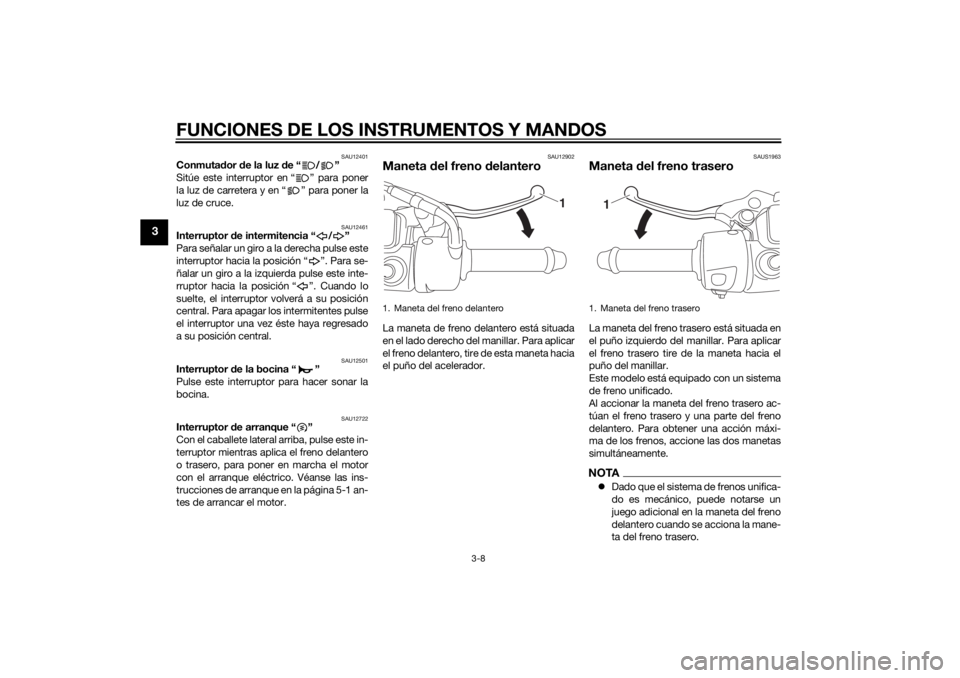

1. Maneta del freno delantero
1
1. Maneta del freno trasero
1
U2CMS0S0.book Page 8 Wednesday, May 7, 2014 4:48 PM
Page 25 of 84
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
El sistema de frenos unificado no fun-
ciona cuando se acciona solamente el
freno delantero.
SAU37473
Tapón del depósito de gasolinaPara extraer el tapón del depósito de ga-
solina 1. Abra el asiento. (Véase la página
3-12).
2. Gire el tapón del depósito de gasolina en el sentido contrario al de las agujas
del reloj y extráigalo.
Para colocar el tapón del depósito de
gasolina
1. Introduzca el tapón del depósito de gasolina en la abertura y gírelo hacia la
derecha hasta que las marcas “ ”
del tapón y del depósito estén alinea-
das.
2. Cierre el asiento.
ADVERTENCIA
SWA11092
Después de repostar, verifique que el ta-
pón del depósito de gasolina qued e co-
rrectamente cerra do. Una fuga de
gasolina significa peligro d e incendio.

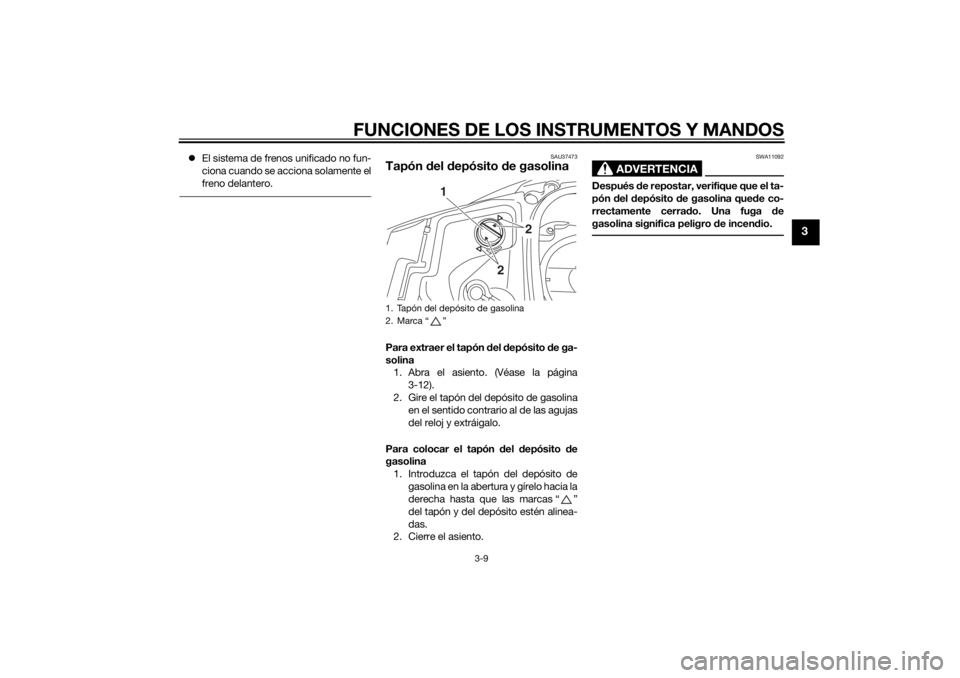

1. Tapón del depósito de gasolina
2. Marca “ ”
2
2
1
U2CMS0S0.book Page 9 Wednesday, May 7, 2014 4:48 PM
Page 26 of 84
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
SAU13222
GasolinaVerifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
d ios y explosiones y re ducir el riesgo de
d años personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el mo- tor y compruebe que no haya nadie
sentado en el vehículo. No ponga
nunca gasolina mientras fuma o en
proximidad de chispas, llamas vivas u
otras fuentes de ignición como los pi-
lotos luminosos de calentadores de
agua o secadoras de ropa.
2. No llene en exceso el depósito de ga- solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito. 3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inme diatamente la gasolina
d errama da con un trapo limpio,
seco y suave, ya que la gasolina
pue de dañar las superficies pinta-
d as o las piezas de plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y pue de provocar
lesiones o la muerte. Manipule la gasoli-
na con cui dad o. No trasvase nunca ga-
solina haciend o sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores d e gasolina o contacto
d e gasolina con los ojos, acu da inme dia- tamente al mé
dico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU53012
ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
d el pistón, así como el sistema de esca-
pe.El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de
la bujía y reduce los costes de manteni-
miento.
1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
1
2
Gasolina recomen dad a:
Gasolina normal sin plomo (Gaso-
hol (E10) aceptable)
Capaci dad d el depósito de gasoli-
na: 6.6 L (1.74 US gal, 1.45 Imp.gal)
U2CMS0S0.book Page 10 Wednesday, May 7, 2014 4:48 PM
Page 27 of 84
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.
SAU13434
Cataliza dorEste modelo está equipado con un catali-
zador en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incen dio o quema-
d uras:
No estacione el vehículo en lugares
en los que se pue da pro ducir un in-
cen dio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
d en con facili dad .
Estacione el vehículo en un lugar en
que resulte d ifícil que los peatones
o niños toquen el sistema de esca-
pe cuan do esté caliente.
Verifique que el sistema de escape
se haya enfria do antes d e realizar
cualquier operación de manteni-
miento.
No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolonga do al ralentí pue de provo-
car la acumulación de calor.
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
d años irreparables en el cataliza dor.
U2CMS0S0.book Page 11 Wednesday, May 7, 2014 4:48 PM
Page 28 of 84
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
SAU60620

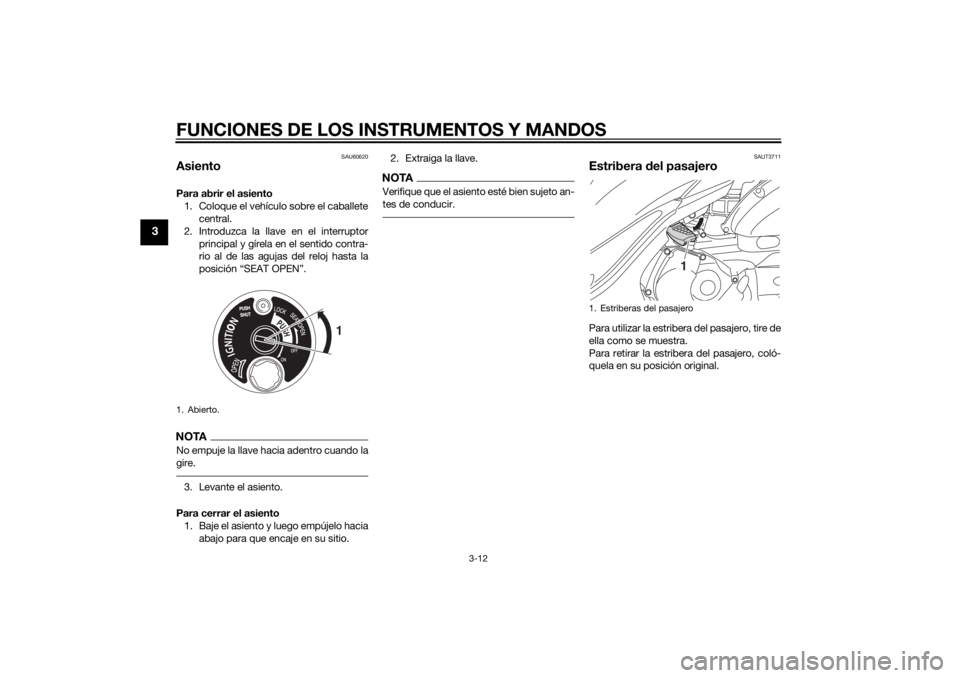

AsientoPara abrir el asiento1. Coloque el vehículo sobre el caballete central.
2. Introduzca la llave en el interruptor principal y gírela en el sentido contra-
rio al de las agujas del reloj hasta la
posición “SEAT OPEN”.NOTANo empuje la llave hacia adentro cuando la
gire.3. Levante el asiento.
Para cerrar el asiento 1. Baje el asiento y luego empújelo hacia abajo para que encaje en su sitio. 2. Extraiga la llave.
NOTAVerifique que el asiento esté bien sujeto an-
tes de conducir.
SAUT3711
Estribera
del pasajeroPara utilizar la estribera del pasajero, tire de
ella como se muestra.
Para retirar la estribera del pasajero, coló-
quela en su posición original.
1. Abierto.
1
1. Estriberas del pasajero
1
U2CMS0S0.book Page 12 Wednesday, May 7, 2014 4:48 PM
Page 29 of 84
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
SAU61130

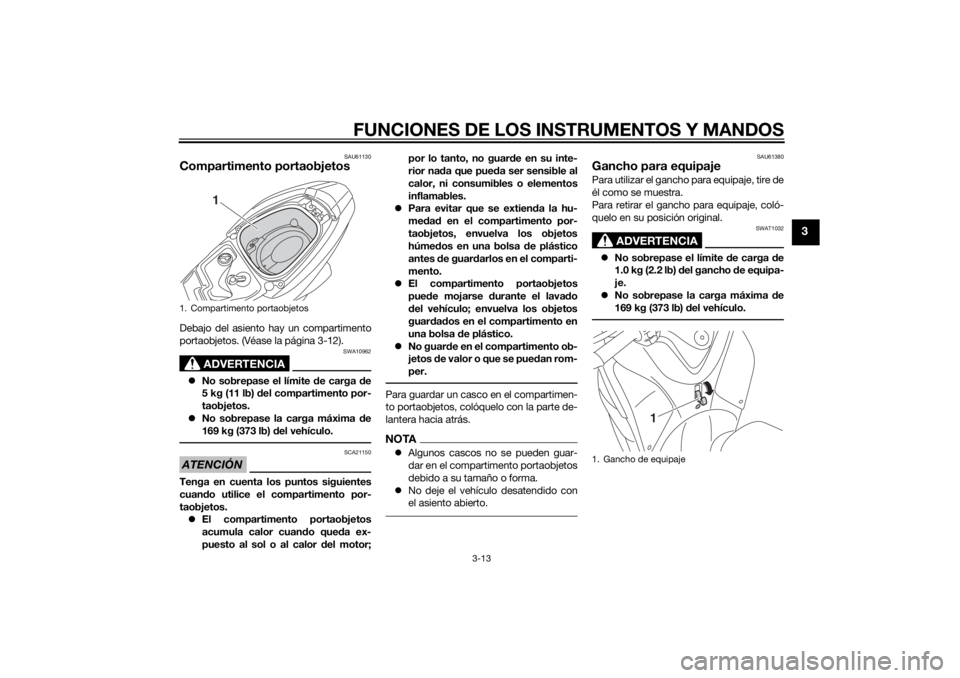

Compartimento portaobjetosDebajo del asiento hay un compartimento
portaobjetos. (Véase la página 3-12).
ADVERTENCIA
SWA10962
No sobrepase el límite de carga de
5 kg (11 lb) d el compartimento por-
taobjetos.
No sobrepase la carga máxima de
169 kg (373 lb) del vehículo.ATENCIÓN
SCA21150
Tenga en cuenta los puntos siguientes
cuan do utilice el compartimento por-
taobjetos. El compartimento portaobjetos
acumula calor cuan do que da ex-
puesto al sol o al calor del motor; por lo tanto, no guar
de en su inte-
rior na da que pue da ser sensible al
calor, ni consumibles o elementos
inflamables.
Para evitar que se extien da la hu-
me dad en el compartimento por-
taobjetos, envuelva los objetos
húme dos en una bolsa de plástico
antes de guar darlos en el comparti-
mento.
El compartimento portaobjetos
pue de mojarse durante el lava do
d el vehículo; envuelva los objetos
guar dad os en el compartimento en
una bolsa de plástico.
No guar de en el compartimento ob-
jetos de valor o que se pue dan rom-
per.
Para guardar un casco en el compartimen-
to portaobjetos, colóquelo con la parte de-
lantera hacia atrás.NOTA Algunos cascos no se pueden guar-
dar en el compartimento portaobjetos
debido a su tamaño o forma.
No deje el vehículo desatendido con
el asiento abierto.
SAU61380
Gancho para equipajePara utilizar el gancho para equipaje, tire de
él como se muestra.
Para retirar el gancho para equipaje, coló-
quelo en su posición original.
ADVERTENCIA
SWAT1032
No sobrepase el límite d e carga de
1.0 kg (2.2 lb) del gancho de equipa-
je.
No sobrepase la carga máxima de
169 kg (373 lb) del vehículo.
1. Compartimento portaobjetos
1
1. Gancho de equipaje
1
U2CMS0S0.book Page 13 Wednesday, May 7, 2014 4:48 PM
Page 30 of 84
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
SAU15306
Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe con ducir el vehículo con el
caballete lateral baja do o si éste no pue-
d e subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral pue de tocar el suelo y distraer al
con ductor, con el consiguiente riesgo
d e que éste pier da el control. El sistema
Yamaha de corte del circuito d e encen-
d id o ha si do diseña do para ayu dar al
con ductor a cumplir con la responsabili-
d ad d e subir el caballete lateral antes de
iniciar la marcha. Por tanto, compruebe regularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
SAUT1096
Sistema
de corte del circuito de
encen did oCompruebe el funcionamiento del interrup-
tor del caballete lateral conforme al proce-
dimiento siguiente.
U2CMS0S0.book Page 14 Wednesday, May 7, 2014 4:48 PM
