MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-13
6
SAU60660
Aceite de la transmisión finalAntes de cada utilización debe comprobar
si la caja de la transmisión final pierde acei-
te. Si observa alguna fuga, haga revisar y
reparar el vehículo en un concesionario
Yamaha. Además, debe cambiar el aceite de la transmisión final del modo siguiente,
según los intervalos que se especifican en
el cuadro de mantenimiento periódico y en-
grase.
1. Arranque el motor, caliente el aceite de la transmisión final conduciendo el
vehículo durante unos minutos y lue-
go pare el motor.
2. Coloque el vehículo sobre el caballete central.
3. Coloque una bandeja debajo de la caja de la transmisión final para reco-
ger el aceite usado.
4. Quite el tapón de llenado del aceite de la transmisión final y su junta tórica de
la caja de la transmisión final. 5. Quite el perno de drenaje del aceite de
la transmisión final y su junta para va-
ciar el aceite de la caja de la transmi-
sión final. 6. Coloque el perno de drenaje del aceite
de la transmisión final con la junta
nueva y apriételo con el par especifi-
cado.
7. Llene la caja con la cantidad especifi- cada de aceite de la transmisión final
del tipo recomendado.
¡ADVERTENCIA! Asegúrese de que
no penetre ningún material extraño
en la caja del engranaje final. Ase-
gúrese de que no caiga aceite en el
neumático o en la rue da.
[SWA11312]
8. Coloque el tapón de llenado del aceite
de la transmisión final y su junta tórica
y, a continuación, apriete el tapón de
llenado del aceite.
9. Compruebe si la caja de la transmi-
sión final pierde aceite. Si pierde acei-
te averigüe la causa.
1. Tapón de llenado del aceite de la transmi-sión final
2. Junta tórica
1. Perno de drenaje del aceite de la transmi- sión final
2. Junta
1
212
Par de apriete:
Perno de vaciado del aceite de la
transmisión final:
22 Nm (2.2 m·kgf, 16 ft·lbf)
Aceite de la transmisión final reco-
men dad o:
Véase la página 8-1.
Canti dad d e aceite:
0.20 L (0.21 US qt, 0.18 Imp.qt)
U2CMS0S0.book Page 13 Wednesday, May 7, 2014 4:48 PM
Page 52 of 84
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-14
6
SAU20071
Líquido refrigeranteDebe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU40155
Para comprobar el nivel de líqui do refri-
gerante 1. Coloque el vehículo sobre el caballete central.NOTAEl nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.
Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, la
lectura puede resultar errónea.2. Compruebe el nivel de líquido refrige-
rante en el depósito.NOTAEl líquido refrigerante debe situarse entre
las marcas de nivel máximo y mínimo.
3. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por de-
bajo de la misma, extraiga el tapón del
depósito.
4. Añada líquido refrigerante o agua des- tilada hasta elevar el nivel del líquido
refrigerante a la marca de nivel máxi-
mo y coloque el tapón del depósito.
¡ADVERTENCIA! Quite solamente el
tapón del depósito de líquid o refri-
gerante. No quite nunca el tapón
d el rad iador cuan do el motor esté
caliente.
[SWA15162]
ATENCIÓN: Si no
d ispone de líqui do refrigerante, uti-
lice en su lugar agua destila da o
agua blan da del grifo. No utilice
agua dura o agua sala da, ya que re- sultan perju
diciales para el motor.
Si ha utiliza do agua en lugar d e lí-
qui do refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema d e refrigeración no
estará protegi do contra las hela das
y la corrosión. Si ha aña did o agua al
líqui do refrigerante, haga compro-
bar lo antes posible en un conce-
sionario Yamaha el conteni do de
anticongelante en el líqui do refrige-
rante; de lo contrario d isminuirá la
eficacia del líqui do refrigerante.
[SCA10473]
SAU33032
Cambio del líqui do refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha. ¡ADVERTENCIA!
No quite nunca el tapón del rad iador
cuan do el motor esté caliente.
[SWA10382]
1. Tapón del depósito de líquido refrigerante
2. Depósito de líquido refrigerante
3. Marca de nivel máximo
4. Marca de nivel mínimo
12
34
Capaci dad d el depósito de líqui do
refrigerante (hasta la marca de nivel
máximo): 0.33 L (0.35 US qt, 0.29 Imp.qt)
U2CMS0S0.book Page 14 Wednesday, May 7, 2014 4:48 PM
Page 53 of 84
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-15
6
SAU60991
Filtro de aire y filtro d e aire de la
caja de la correa trapezoi dalSe debe cambiar el filtro de aire y limpiar el
f i lt r o de a ir e d e la c aj a de l a c o r r e a tr ap ez o i-
dal según los intervalos que se especifican
en el cuadro de mantenimiento periódico y
engrase. Efectúe el mantenimiento de los
filtros de aire con mayor frecuencia si con-
duce en lugares especialmente húmedos o
polvorientos. Si es necesario, debe com-
probar y limpiar el tubo de drenaje de la
caja del filtro de aire y el tubo de drenaje del
f i lt r o de a ir e d e la c aj a de l a c o r r e a tr ap ez o i-
dal.
Cambio del filtro de aire
1. Coloque el vehículo sobre el caballete central.
2. Desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos. 3. Extraiga el filtro de aire.
4. Introduzca un filtro de aire nuevo en la
caja del mismo. ATENCIÓN: Verifi-
que que el filtro de aire esté correc-
tamente asenta do en la caja d el
filtro de aire. El motor no se debe
utilizar nunca sin el filtro de aire monta
do; de lo contrario, el o los
pistones y/o cilin dros pue den des-
gastarse excesivamente.
[SCA10482]
5. Monte la cubierta de la caja del filtro de aire colocando los tornillos.NOTACompruebe si el filtro de aire está dañado
o excesivamente sucio y cámbielo si resul-
ta necesario.

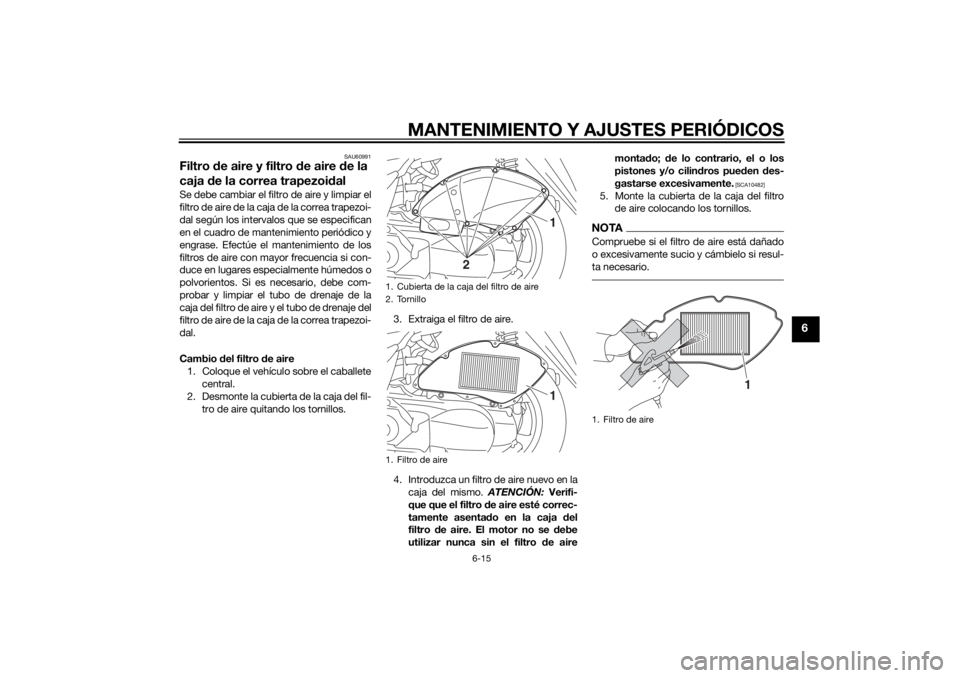

1. Cubierta de la caja del filtro de aire
2. Tornillo
1. Filtro de aire
1
21
1. Filtro de aire
1
U2CMS0S0.book Page 15 Wednesday, May 7, 2014 4:48 PM
Page 54 of 84
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-16
6
Limpieza del tubo d e drenaje de la caja
d el filtro de aire
1. Compruebe si hay suciedad o agua acumulada en el tubo del lado poste-
rior de la caja del filtro de aire.
2. Si encuentra suciedad o agua des-
monte el tubo de la brida, límpielo y
vuélvalo a montar.
Limpieza del elemento d el filtro de aire
d e la caja de la correa trapezoi dal
1. Coloque el vehículo sobre el caballete central.
2. Extraiga los pernos y retire la tapa del filtro de aire de la caja de la correa tra-
pezoidal hacia fuera y alejándola de la
correa. 3. Extraiga el filtro de aire de la caja de la
correa trapezoidal y límpielo con di-
solvente. Después de limpiarlo, elimi-
ne los restos de disolvente estrujando
el filtro. ¡ADVERTENCIA! Utilice úni-
camente un d isolvente específico
para la limpieza d e piezas. Para evi-
tar el riesgo de incen dio o explo-
sión, no utilice gasolina o
d isolventes cuya temperatura de
inflamabili dad sea baja.
[SWA10432]
ATENCIÓN: Para evitar que se es-
tropee el elemento del filtro de aire,
manipúlelo con suavi dad y con cui-
d ad o; no lo d oble ni lo retuerza.[SCA10522]
4. Aplique aceite del tipo recomendado
a toda la superficie del filtro de aire y
seguidamente oprímalo para eliminar
el exceso de aceite.NOTAEl filtro de aire debe estar húmedo pero no
gotear.
1. Tubo de drenaje del filtro de aire
1
1. Cubierta del filtro de aire de la caja de la co-rrea trapezoidal
2. Perno
1
2
2
1. Filtro de aire de la caja de la correa trapezoi- dal
1
U2CMS0S0.book Page 16 Wednesday, May 7, 2014 4:48 PM
Page 55 of 84
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-17
6
5. Introduzca el filtro en la caja de la co-rrea trapezoidal.
6. Monte la tapa de la caja del filtro de
aire colocando los pernos.
Limpieza del tubo d e drenaje del filtro d e
aire de la caja de la correa trapezoi dal
1. Compruebe si hay suciedad o agua acumulada en el tubo del lado poste-
rior de la caja de la correa trapezoidal.
2. Si encuentra suciedad o agua des-
monte el tubo de la brida, límpielo y
vuélvalo a montar.
SAU21385
Comprobación del juego libre del
puño del acelerad orEl juego libre del puño del acelerador debe
medir 3.0–7.0 mm (0.12–0.28 in) en el bor-
de interior del puño. Compruebe periódica-
mente el juego libre del puño del acelerador
y, si es necesario, hágalo ajustar en un con-
cesionario Yamaha.
SAU21402
Holgura de la válvulaLa holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
Aceite recomen
dad o:
Aceite Yamaha para filtros de aire
de esponja u otro aceite de calidad
para filtros de aire de esponja
1. Tubo de drenaje de la caja del filtro de aire
de la correa trapezoidal
1

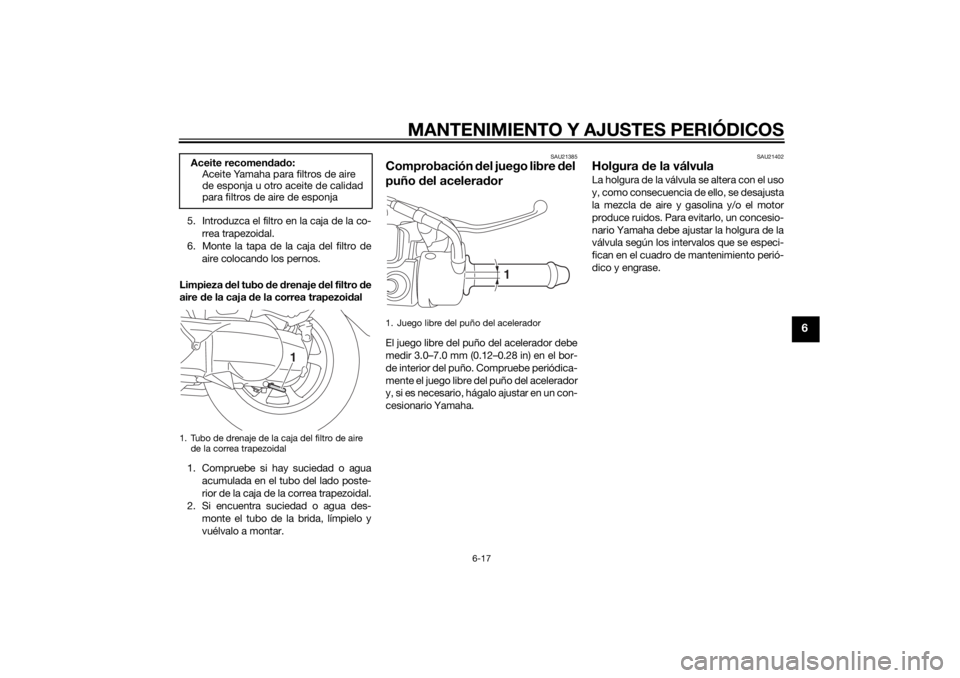

1. Juego libre del puño del acelerador
1
U2CMS0S0.book Page 17 Wednesday, May 7, 2014 4:48 PM
Page 56 of 84
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-18
6
SAU62200
NeumáticosLos neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire d e los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.

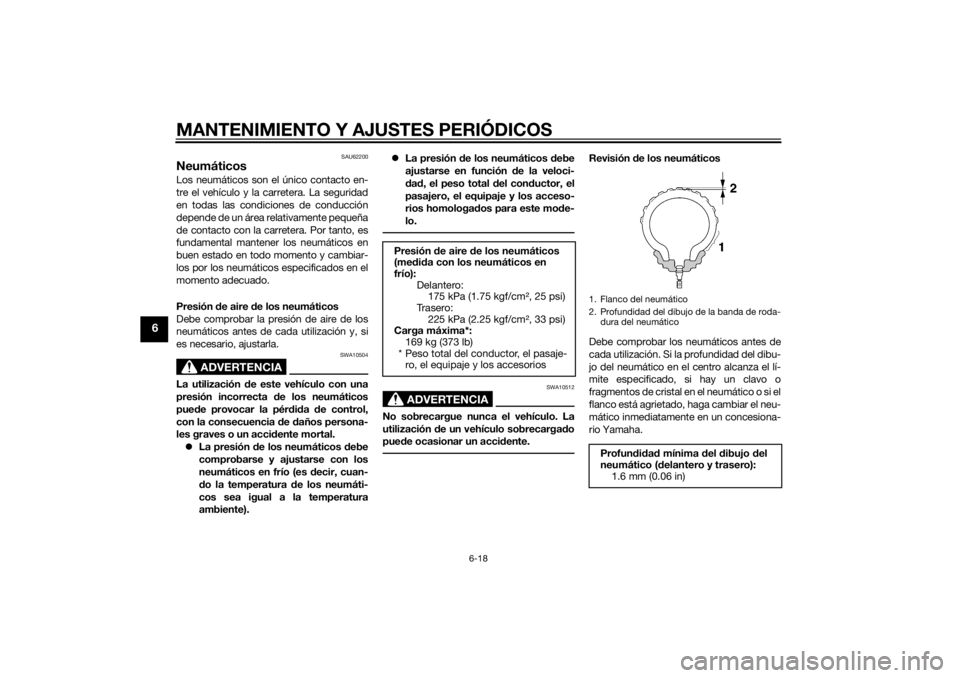

ADVERTENCIA
SWA10504
La utilización de este vehículo con una
presión incorrecta de los neumáticos
pue de provocar la pér did a de control,
con la consecuencia d e daños persona-
les graves o un acci dente mortal.
La presión d e los neumáticos d ebe
comprobarse y ajustarse con los
neumáticos en frío (es d ecir, cuan-
d o la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
La presión d e los neumáticos d ebe
ajustarse en función de la veloci-
d ad , el peso total del con ductor, el
pasajero, el equipaje y los acceso-
rios homologa dos para este mo de-
lo.
ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecarga do
pue de ocasionar un acci dente.
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha.
Presión
de aire de los neumáticos
(med id a con los neumáticos en
frío):
Delantero:175 kPa (1.75 kgf/cm2, 25 psi)
Tr a s e r o :
225 kPa (2.25 kgf/cm2, 33 psi)
Carga máxima*: 169 kg (373 lb)
* Peso total del conductor, el pasaje- ro, el equipaje y los accesorios 1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumáticoProfun did ad mínima d el dibujo del
neumático ( delantero y trasero):
1.6 mm (0.06 in)
U2CMS0S0.book Page 18 Wednesday, May 7, 2014 4:48 PM
Page 57 of 84
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-19
6
NOTAEl límite de la profundidad del dibujo de la
banda de rodadura del neumático puede
variar de un país a otro. Cumpla siempre
los reglamentos locales.
ADVERTENCIA
SWA10472
Si los neumáticos están excesiva-
mente gastad os, hágalos cambiar
en un concesionario Yamaha. A de-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastad os reduce la
estabili dad y pue de provocar la pér-
d id a del control.
La sustitución de to da pieza rela-
ciona da con las rue das y los frenos,
inclui dos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.
Con duzca a veloci dad es mo dera-
d as después de cambiar un neumá-
tico, ya que la superficie de éste
d ebe “ro darse” para d esarrollar sus
características óptimas.
Información relativa a los neumáticos
Este modelo está equipado con neumáti-
cos sin cámara provistos de válvula de aire.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo
del neumático y en la goma del flanco, a ve-
ces acompañadas de deformación de la
carcasa, son una prueba de envejecimien-
to. Especialistas en neumáticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10462
Los neumáticos delantero y trasero de-
ben ser de la misma marca y diseño; de
lo contrario, las características de ma-
nejabili dad d el vehiculo pue den ser d ife-
rentes, lo que po dría ocasionar un
acci dente.Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este
modelo los neumáticos que se relacionan a
continuación. Neumático
delantero:
Ta m a ñ o :
90/80-14M/C 43P
Marca/modelo: CHENG SHIN/M6231
Neumático trasero: Ta m a ñ o : 110/90-12 64P
Marca/modelo: CHENG SHIN/M6232
U2CMS0S0.book Page 19 Wednesday, May 7, 2014 4:48 PM
Page 58 of 84
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-20
6
SAU61160
Llantas de aleaciónPara asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si obser-
va algún daño, haga cambiar la rueda
en un concesionario Yamaha. No in-
tente realizar ni la más mínima repara-
ción en una rueda. Una rueda
deformada o agrietada debe sustituir-
se.
Las ruedas delanteras se deben equi-
librar siempre que se cambien los
neumáticos o las llantas. Una rueda
no equilibrada puede reducir las pres-
taciones, limitar la manejabilidad y re-
ducir la vida útil del neumático.
SAU49351
Comprobación del juego de la
maneta d el freno d elanteroNo debe existir ningún juego en el extremo
de la maneta del freno. Si hay juego, haga
revisar el sistema de frenos en un conce-
sionario Yamaha.
ADVERTENCIA
SWA14212
Un tacto blan do o esponjoso de la ma-
neta del freno pue de in dicar la presencia
d e aire en el sistema hi dráulico. Si hay
aire en el sistema hi dráulico hágalo pur-
gar en un concesionario Yamaha antes
d e utilizar el vehículo. La presencia de
aire en el sistema hi dráulico re ducirá las
prestaciones del freno, lo cual pued e
provocar la pér did a de control y ser cau-
sa de acci dente.
SAU60760
Comprobación del juego de la
maneta d el freno traseroMida el juego de la maneta del freno trasero
como se muestra. Compruebe periódica-
mente el juego de la maneta del freno y, si
el juego es de 20 mm (0.79 in) o superior,
haga revisar y ajustar el sistema de frenos
en un concesionario Yamaha.
ADVERTENCIA
SWA10642
Un juego libre incorrecto de la maneta
d el freno in dica una con dición de peligro
en el sistema d e freno. No utilice el vehí-
culo hasta que un concesionario
Yamaha haya revisa do o repara do el sis-
tema de frenos.

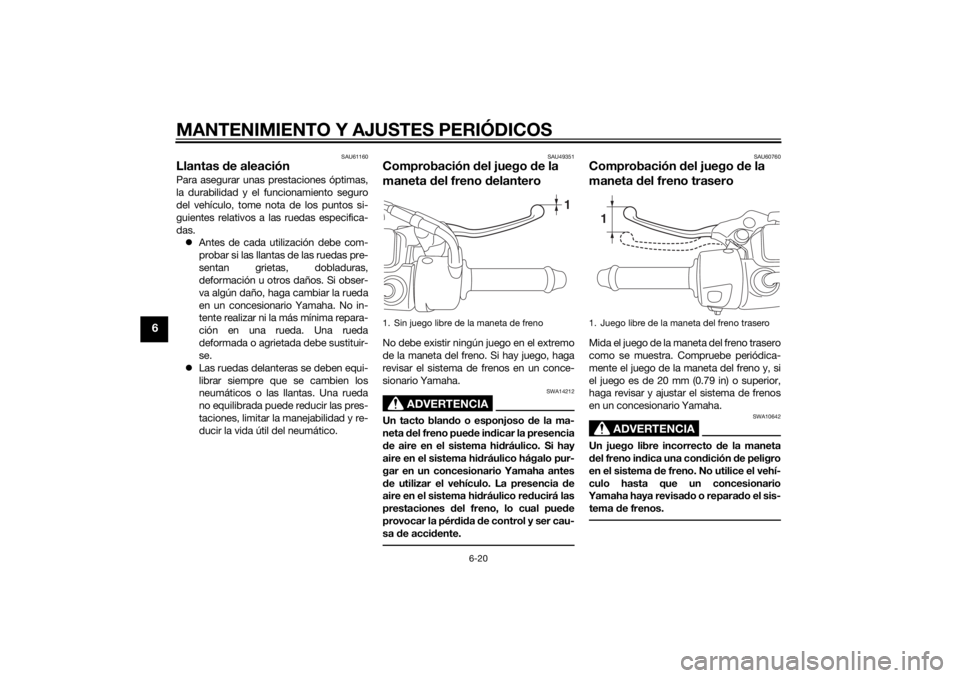

1. Sin juego libre de la maneta de freno
1
1. Juego libre de la maneta del freno trasero
1
U2CMS0S0.book Page 20 Wednesday, May 7, 2014 4:48 PM
Page 59 of 84
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
6
SAU22393
Comprobación de las pastillas
d e freno delantero y traseroDebe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU22432
Pastillas de freno d elantero
Cada pastilla de freno delantero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de las
pastillas de freno sin necesidad de des-
montarlo. Para comprobar el desgaste de
la pastilla de freno, observe las ranuras in-
dicadoras de desgaste. Si una pastilla de
freno se ha desgastado hasta el punto en
que las ranuras indicadoras de desgaste han desaparecido casi por completo, soli-
cite a un concesionario Yamaha que cam-
bie el conjunto de las pastillas de freno.
SAU36721
Pastillas
de freno trasero
Cada pastilla de freno trasero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de la pas-
tilla sin necesidad de desmontar el freno.
Para comprobar el desgaste de la pastilla
de freno, observe las ranuras indicadoras
de desgaste. Si una pastilla de freno se ha
desgastado hasta el punto en que las ranu-
ras indicadoras de desgaste han desapare-
cido casi por completo, solicite a un
concesionario Yamaha que cambie el con-
junto de las pastillas de freno.
SAU22582
Comprobación del líqui do de fre-
noAntes de utilizar el vehículo, verifique que el
líquido de frenos se encuentre por encima
de la marca de nivel mínimo. Compruebe el
nivel del líquido de frenos con respecto a la
parte superior del nivel del depósito. Añada
líquido de frenos si es necesario.
Freno delantero

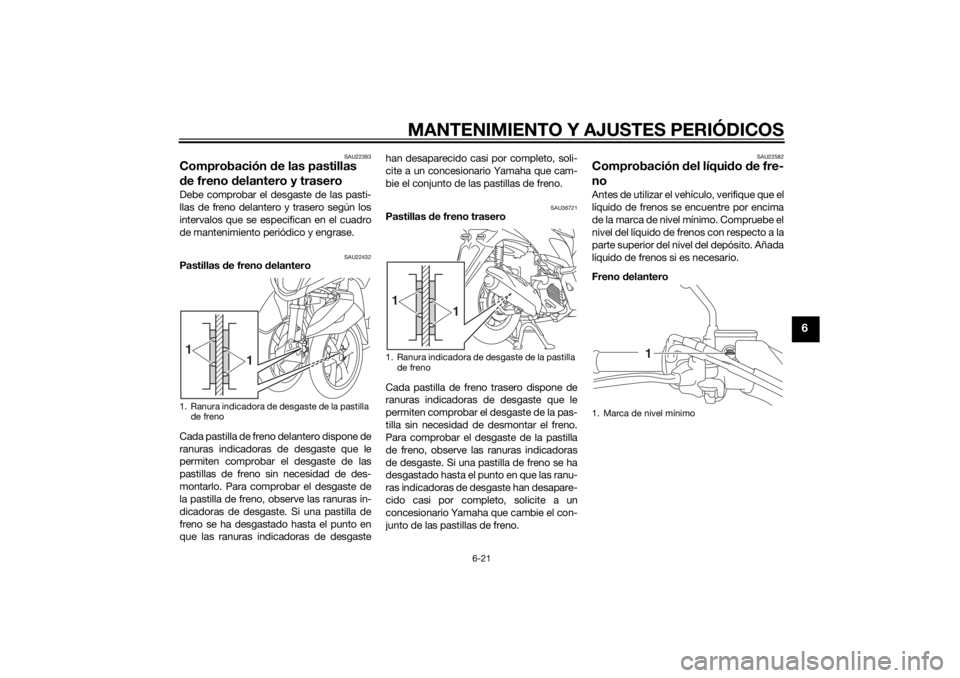

1. Ranura indicadora de desgaste de la pastilla
de freno1 1
1. Ranura indicadora de desgaste de la pastilla
de freno1 1
1. Marca de nivel mínimo
1
U2CMS0S0.book Page 21 Wednesday, May 7, 2014 4:48 PM
Page 60 of 84
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-22
6
Freno trasero
ADVERTENCIA
SWA15991
Un mantenimiento inadecuad o pue de
mermar la capaci dad d e frenad a. Obser-
ve las precauciones siguientes:
Si el líqui do d e frenos es insuficien-
te, pue de penetrar aire en el siste-
ma y re ducirse la capaci dad de
frena da.
Limpie el tapón de llenad o antes de
extraerlo. Utilice únicamente líqui-
d o de frenos DOT 4 proce dente de
un recipiente precinta do.
Utilice únicamente el líqui do de fre-
nos especifica do; de lo contrario
pue den deteriorarse las juntas de
goma y pro ducirse fugas.
Aña da el mismo tipo de líqui do de
freno. Si se aña de un líqui do de fre-
nos distinto a DOT 4 pue de pro du-
ci
rse una reacción química
perju dicial.
Evite que penetre agua en el depó-
sito cuan do aña da líqui do. El agua
re ducirá significativamente el pun-
to de ebullición del líqui do y pue de
provocar una obstrucción por va-
por.
ATENCIÓN
SCA17641
El líqui do de frenos pue de dañar las su-
perficies pinta das o las piezas de plásti-
co. Elimine siempre inme diatamente el
líquid o que se haya derramad o.A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido de
freno disminuya de forma gradual. Un nivel
bajo de líquido de frenos puede ser indica-
tivo del desgaste de las pastillas o de una
fuga en el sistema; por tanto, debe com-
probar si las pastillas de freno están des-
gastadas o si hay una fuga en el sistema de frenos. Si el nivel de líquido de frenos dis-
minuye de forma repentina, solicite a un
concesionario Yamaha que averigüe la
causa antes de seguir utilizando el vehícu-
lo.
1. Marca de nivel mínimoLíqui
do d e frenos especifica do:
DOT 4
1
U2CMS0S0.book Page 22 Wednesday, May 7, 2014 4:48 PM
