Regelmäßige Wartung und Einstellung
8-30
8
GAU84950

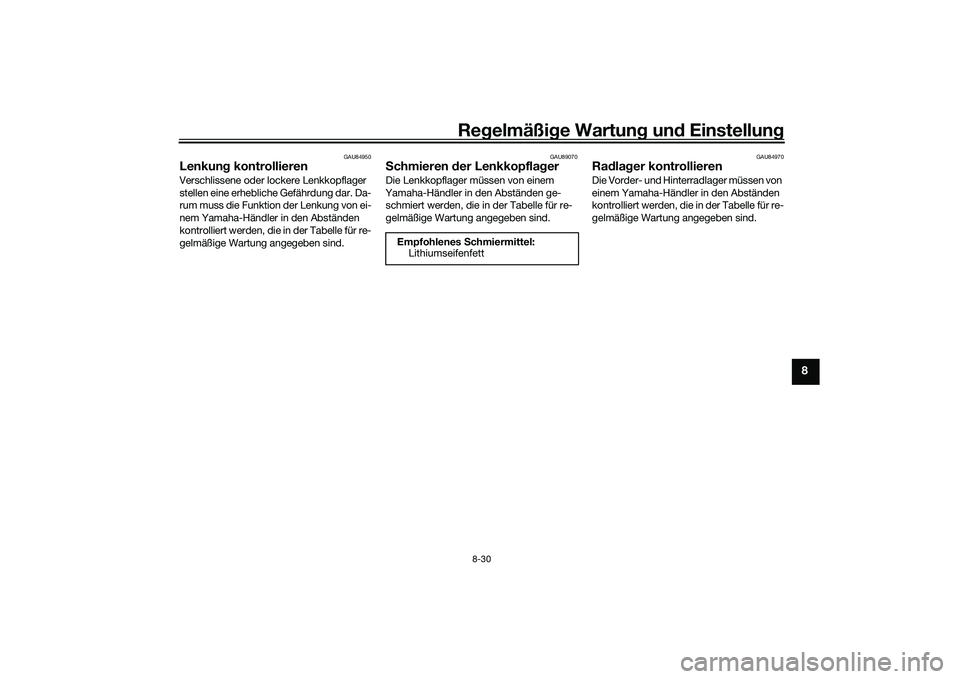

Lenkung kontrollierenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss die Funktion der Lenkung von ei-
nem Yamaha-Händler in den Abständen
kontrolliert werden, die in der Tabelle für re-
gelmäßige Wartung angegeben sind.
GAU89070
Schmieren der LenkkopflagerDie Lenkkopflager müssen von einem
Yamaha-Händler in den Abständen ge-
schmiert werden, die in der Tabelle für re-
gelmäßige Wartung angegeben sind.
GAU84970
Radlager kontrollierenDie Vorder- und Hinterradlager müssen von
einem Yamaha-Händler in den Abständen
kontrolliert werden, die in der Tabelle für re-
gelmäßige Wartung angegeben sind.
Empfohlenes Schmiermittel:
Lithiumseifenfett
UBX9G0G0.book Page 30 Wednesday, January 22, 2020 9:28 AM
Page 92 of 114
Regelmäßige Wartung und Einstellung
8-31
8
GAU60691

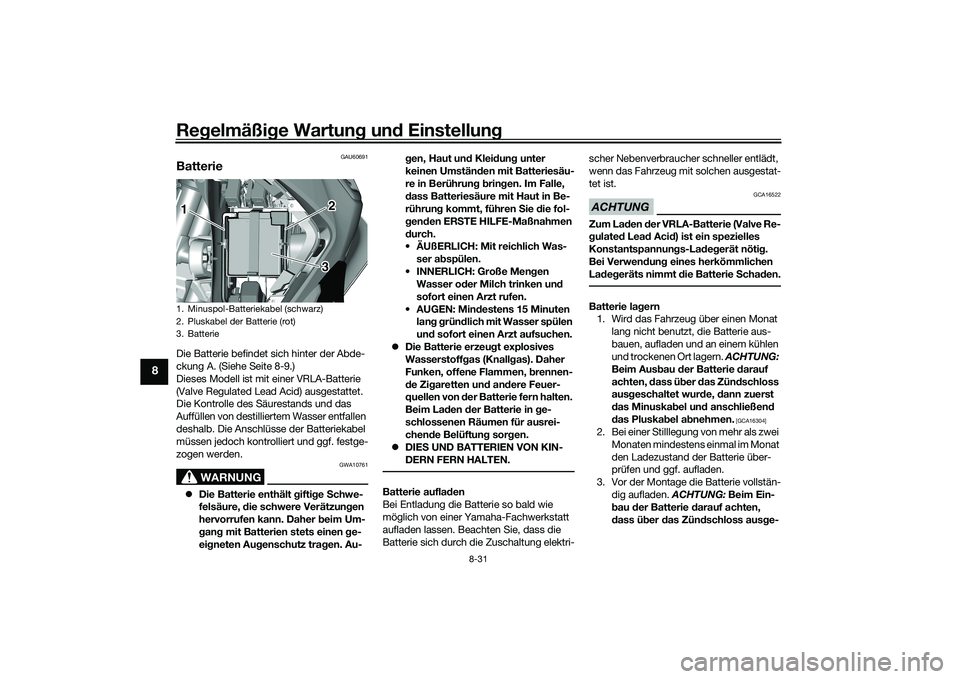

BatterieDie Batterie befindet sich hinter der Abde-
ckung A. (Siehe Seite 8-9.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10761
zDie Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen
Wasser oder Milch trinken und
sofort einen Arzt rufen.
destens 15 Minuten
lang gründlich mit Wasser spülen
und sofort einen Arzt aufsuchen.
zDie Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, b
rennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.
zDIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elektri-scher Nebenverbraucher schneller entlädt,
wenn das Fahrzeug mit solchen ausgestat-
tet ist.
ACHTUNG
GCA16522
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Schaden.Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass über das Zündschloss
ausgeschaltet wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16304]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen. ACHTUNG: Beim Ein-
bau der Batterie darauf achten,
dass über das Zündschloss ausge-
1. Minuspol-Batteriekabel (schwarz)
2. Pluskabel der Batterie (rot)
3. Batterie12
3
UBX9G0G0.book Page 31 Wednesday, January 22, 2020 9:28 AM
Page 93 of 114
Regelmäßige Wartung und Einstellung
8-32
8
schaltet wurde, dann zuerst das
Pluskabel und anschließend das
Minuskabel anschließen.
[GCA16842]
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16531
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie dauer-
haft beschädigen.
GAU89081

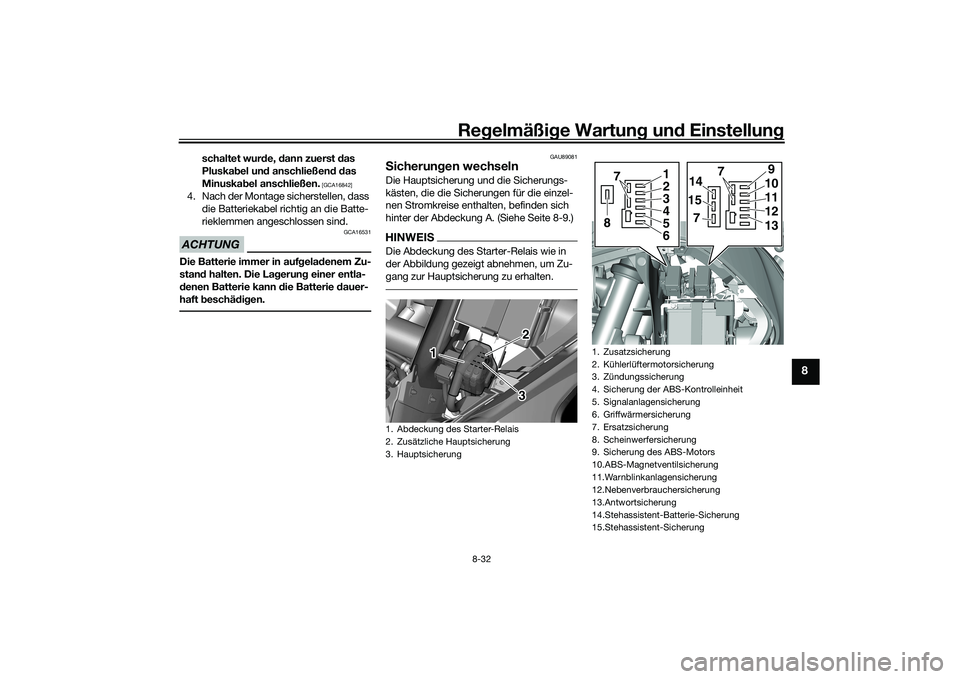

Sicherungen wechselnDie Hauptsicherung und die Sicherungs-
kästen, die die Sicherungen für die einzel-
nen Stromkreise enthalten, befinden sich
hinter der Abdeckung A. (Siehe Seite 8-9.)HINWEISDie Abdeckung des Starter-Relais wie in
der Abbildung gezeigt abnehmen, um Zu-
gang zur Hauptsicherung zu erhalten.1. Abdeckung des Starter-Relais
2. Zusätzliche Hauptsicherung
3. Hauptsicherung
22
32
3
1
1. Zusatzsicherung
2. Kühlerlüftermotorsicherung
3. Zündungssicherung
4. Sicherung der ABS-Kontrolleinheit
5. Signalanlagensicherung
6. Griffwärmersicherung
7. Ersatzsicherung
8. Scheinwerfersicherung
9. Sicherung des ABS-Motors
10.ABS-Magnetventilsicherung
11.Warnblinkanlagensicherung
12.Nebenverbrauchersicherung
13.Antwortsicherung
14.Stehassistent-Batterie-Sicherung
15.Stehassistent-Sicherung
14157
910111213
7
123465
7
8
UBX9G0G0.book Page 32 Wednesday, January 22, 2020 9:28 AM
Page 94 of 114
Regelmäßige Wartung und Einstellung
8-33
8
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Das Zündschloss ausschalten und
den betroffenen Stromkreis ausschal-
ten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15132]
3. Das Zündschloss einschalten und den
betroffenen Stromkreis einschalten,
um zu prüfen, ob das elektrische Sys-
tem einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt

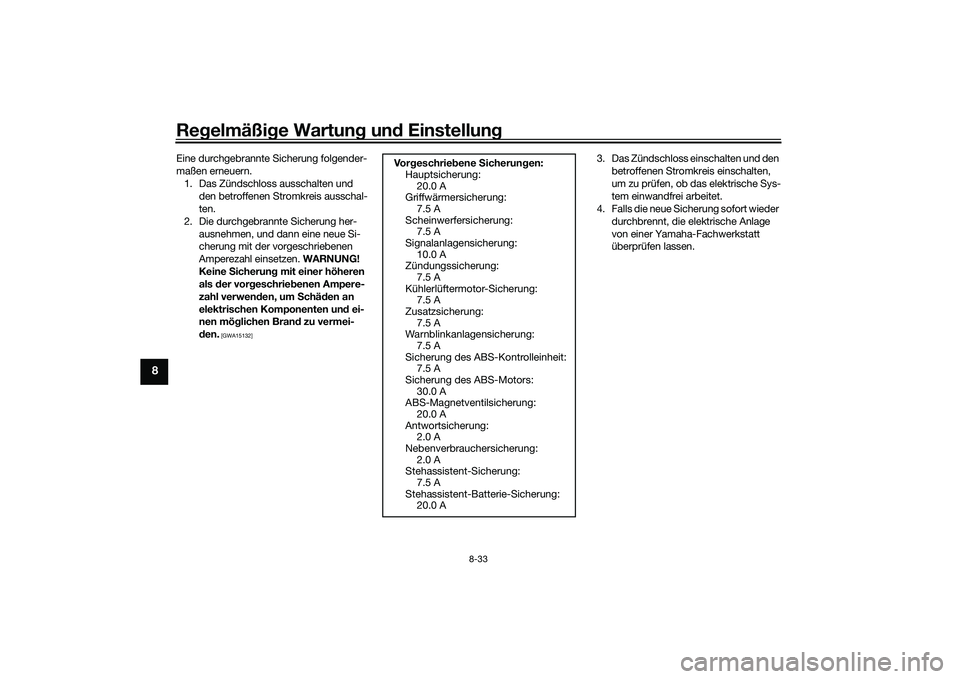

überprüfen lassen. Vo rgeschriebene Sicherungen:
Hauptsicherung:
20.0 A
Griffwärmersicherung:
7.5 A
Scheinwerfersicherung:
7.5 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
7.5 A
Kühlerlüftermotor-Sicherung:
7.5 A
Zusatzsicherung:
7.5 A
Warnblinkanlagensicherung:
7.5 A
Sicherung des ABS-Kontrolleinheit:
7.5 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung:
20.0 A
Antwortsicherung:
2.0 A
Nebenverbrauchersicherung:
2.0 A
Stehassistent-Sicherung:
7.5 A
Stehassistent-Batterie-Sicherung:
20.0 A
UBX9G0G0.book Page 33 Wednesday, January 22, 2020 9:28 AM
Page 95 of 114
Regelmäßige Wartung und Einstellung
8-34
8
GAUN2261

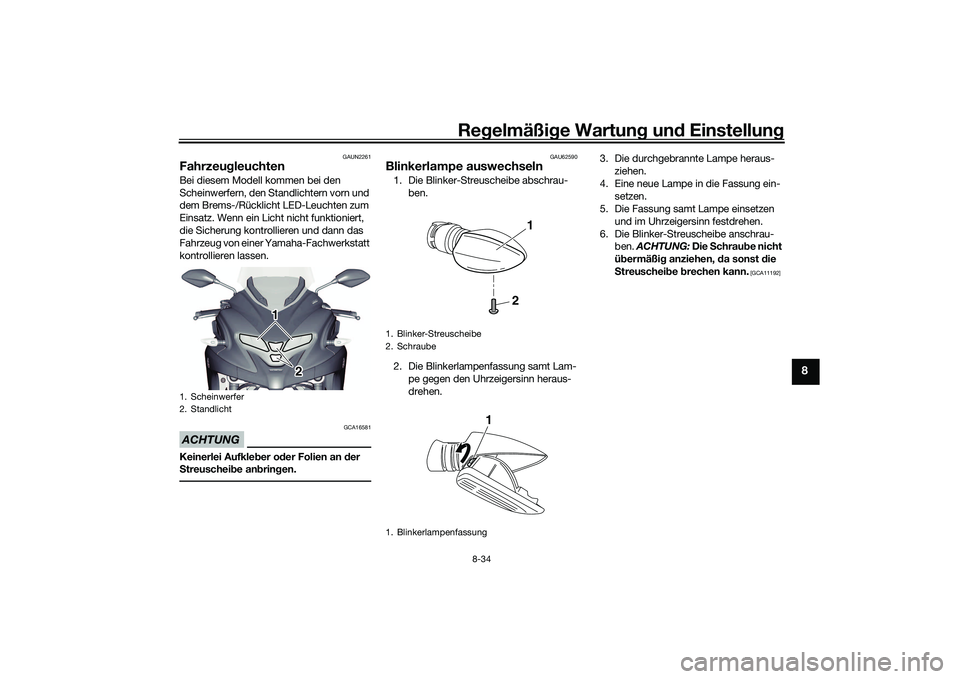

FahrzeugleuchtenBei diesem Modell kommen bei den
Scheinwerfern, den Standlichtern vorn und
dem Brems-/Rücklicht LED-Leuchten zum
Einsatz. Wenn ein Licht nicht funktioniert,
die Sicherung kontrollieren und dann das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen.ACHTUNG
GCA16581
Keinerlei Aufkleber oder Folien an der
Streuscheibe anbringen.
GAU62590
Blinkerlampe auswechseln1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die Blinkerlampenfassung samt Lam-
pe gegen den Uhrzeigersinn heraus-
drehen.3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
6. Die Blinker-Streuscheibe anschrau-
ben. ACHTUNG: Die Schraube nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA11192]
1. Scheinwerfer
2. Standlicht
11 1
2 2
1. Blinker-Streuscheibe
2. Schraube
1. Blinkerlampenfassung
2
1
1
UBX9G0G0.book Page 34 Wednesday, January 22, 2020 9:28 AM
Page 96 of 114
Regelmäßige Wartung und Einstellung
8-35
8
GAU89380

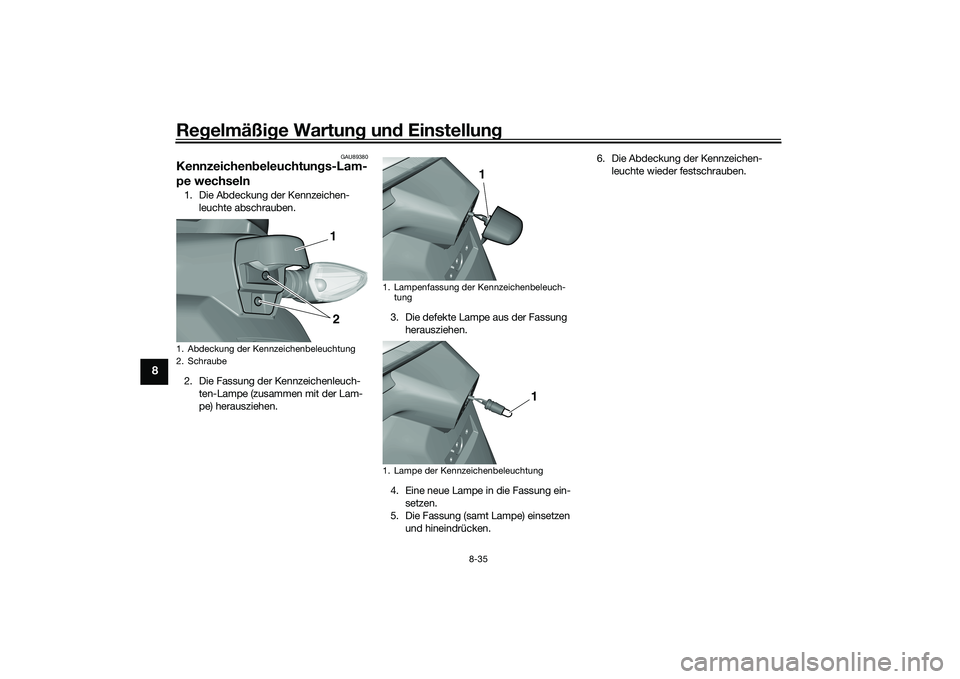

Kennzeichenbeleuchtungs-Lam-
pe wechseln1. Die Abdeckung der Kennzeichen-
leuchte abschrauben.
2. Die Fassung der Kennzeichenleuch-
ten-Lampe (zusammen mit der Lam-
pe) herausziehen.3. Die defekte Lampe aus der Fassung
herausziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.6. Die Abdeckung der Kennzeichen-
leuchte wieder festschrauben.1. Abdeckung der Kennzeichenbeleuchtung
2. Schraube
2 1
1. Lampenfassung der Kennzeichenbeleuch-
tung
1. Lampe der Kennzeichenbeleuchtung
1
1
UBX9G0G0.book Page 35 Wednesday, January 22, 2020 9:28 AM
Page 97 of 114
Regelmäßige Wartung und Einstellung
8-36
8
GAU60701
FehlersucheObwohl alle Yamaha-Fahrzeuge vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Fahrzeug sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15142
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-lich Zündflammen für Warmwasserbe-
reiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.
GAU76551
Smart-Key-System Fehlersuche
Bitte die folgenden Punkte kontrollieren,
wenn das Smart-Key-System nicht funktio-
niert.
zIst der Smart Key eingeschaltet? (Sie-
he Seite 3-4.)
zIst die Smart-Key-Batterie leer? (Siehe
Seite 3-6.)
zIst die Smart-Key-Batterie korrekt ein-
gebaut? (Siehe Seite 3-6.)
zWird der Smart Key in einer Umge-
bung mit starken Radiowellen oder
anderen elektromagnetischen Stör-
strahlungen verwendet? (Siehe Seite
3-1.)
zWird der für dieses Fahrzeug regist-
rierte Smart Key verwendet?
zIst die Fahrzeugbatterie leer? Wenn
die Fahrzeugbatterie leer ist, funktio-
niert das Smart-Key-System nicht.
Bitte die Fahrzeugbatterie laden oder
erneuern. (Siehe Seite 8-31.)Wenn das Smart-Key-System nach Kont-
rolle der Punkte oben nicht funktioniert, das
Smart-Key-System von einer Yamaha-
Fachwerkstatt prüfen lassen.
HINWEISSiehe Notfall-Modus auf Seite 8-39 für In-
formationen zum Starten des Motors ohne
Smart-Key.
UBX9G0G0.book Page 36 Wednesday, January 22, 2020 9:28 AM
Page 98 of 114
Regelmäßige Wartung und Einstellung
8-37
8
GAU86350
Fehlersuchdiagramm
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Batterie prüfen.
Der Motor startet nicht.
Verdichtung prüfen.
Versuchen, den Motor zu
starten.4. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und den
Zündkerzen-Elektrodenabstand korrigieren oder die
Zündkerze(n) erneuern.
TrockenFeucht
Versuchen, den Motor zu starten.Der Motor startet nicht.
Zündung prüfen.
E-Starter betätigen.2. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Die Batteriekabel-Verbindungen prüfen
und die Batterie ggf. aufladen.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
UBX9G0G0.book Page 37 Wednesday, January 22, 2020 9:28 AM
