YAMAHA TRICITY 300 2020 Betriebsanleitungen (in German)

Wichtige Fahr- und Bedienungshinweise
7-4
7
GAU16821
Tipps zum KraftstoffsparenDer Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
zBeim Beschleunigen hohe Drehzahlen
vermeiden.
zUnnötig hohe Drehzahlen ohne Last
vermeiden.
zBei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU89300
ParkenZum Parken die Stromversorgung des
Fahrzeugs ausschalten und das Fahrzeug
auf den Seitenständer oder den Hauptstän-
der stellen. Die Feststellbremse anziehen
und den Smart Key ausschalten.
WARNUNG
GWA21020
Vor dem Absteigen vom Fahrzeug unbe-
dingt die Stromversorgung des Fahr-
zeugs ausschalten und die Feststell-
bremse anziehen.HINWEISAuch wenn das Fahrzeug an einem Ort
steht, der durch einen Zaun oder das Glas-
fenster eines Ladens abgetrennt ist, kön-
nen Fremde, wenn sich der Smart Key in-
nerhalb der Reichweite befindet, den Motor
starten und das Fahrzeug betreiben. Bitte
schalten Sie den Smart Key aus, wenn Sie
das Fahrzeug verlassen. (Siehe Seite 3-4.)Falls der Seitenständer bei laufendem Mo-
tor heruntergeklappt wird, stoppt der Motor
und der Summer ertönt für ca. 1 Minute.
Zum Ausschalten des Summers entweder
das Fahrzeug ausschalten oder den Seiten-
ständer wieder hochklappen.
HINWEISzVor dem Verlassen des Fahrzeugs un-
bedingt das Zündschloss auf “OFF”
oder “ ” drehen. Anderenfalls kann
sich die Batterie entladen.
zDer Seitenständer-Warnsummer kann
unterbunden werden. Bitte wenden
Sie sich dazu an eine Yamaha-Fach-
werkstatt.
WARNUNG
GWA10312
zMotor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.
zDas Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.
zNicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-
nen.
UBX9G0G0.book Page 4 Wednesday, January 22, 2020 9:28 AM

Regelmäßige Wartung und Einstellung
8-1
8
GAU17246
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwer-
te für den Normalbetrieb angesehen wer-
den. Je nach Wetterbedingungen, Gelän-
de, geographischem Einsatzort und
persönlicher Fahrweise müssen die War-
tungsintervalle möglicherweise verkürzt
werden.
WARNUNG
GWA10322
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Gefahr
von Verletzungen, auch mit Todesfolge,
während der Wartung und der Benut-
zung des Fahrzeugs. Wenn Sie nicht mit
der Fahrzeugwartung vertraut sind, be-
auftragen Sie einen Yamaha-Händler mit
der Wartung.
WARNUNG
GWA15123
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.
zEin laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.
zEin während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder
Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zu
Kohlenmonoxid siehe
Seite 1-3.
WARNUNG
GWA15461
Bremsscheiben, Bremssättel, Brems-
trommeln und Beläge können während
ihres Einsatzes sehr heiß werden. Las-
sen Sie, um mögliche Verbrennungen zu
vermeiden, die Komponenten der
Bremsanlage erst abkühlen, bevor Sie
sie berühren.
GAU17303
Das Abgaskontrollsystem sorgt nicht nur
für sauberere Luft, sondern ist auch uner-
lässlich für den ordnungsgemäßen Betrieb
des Motors und die Erzielung der maxima-
len Leistung. In den folgenden Wartungsta-
bellen sind die Servicearbeiten am Abgas-
kontrollsystem separat gruppiert. Diese
Servicearbeiten erfordern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder Re-
paraturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für
die Durchführung dieser speziellen Service-
arbeiten geschult und ausgerüstet.
UBX9G0G0.book Page 1 Wednesday, January 22, 2020 9:28 AM

Regelmäßige Wartung und Einstellung
8-2
8
GAU85230

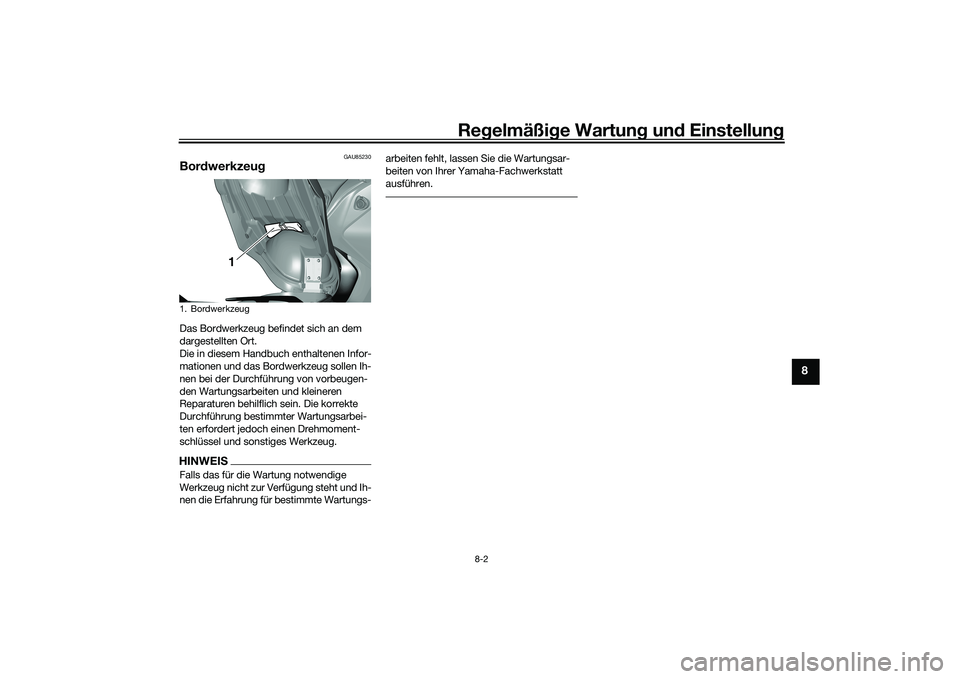

BordwerkzeugDas Bordwerkzeug befindet sich an dem
dargestellten Ort.
Die in diesem Handbuch enthaltenen Infor-
mationen und das Bordwerkzeug sollen Ih-
nen bei der Durchführung von vorbeugen-
den Wartungsarbeiten und kleineren
Reparaturen behilflich sein. Die korrekte
Durchführung bestimmter Wartungsarbei-
ten erfordert jedoch einen Drehmoment-
schlüssel und sonstiges Werkzeug.HINWEISFalls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht und Ih-
nen die Erfahrung für bestimmte Wartungs-arbeiten fehlt, lassen Sie die Wartungsar-
beiten von Ihrer Yamaha-Fachwerkstatt
ausführen.1. Bordwerkzeug
1
UBX9G0G0.book Page 2 Wednesday, January 22, 2020 9:28 AM

Regelmäßige Wartung und Einstellung
8-3
8
GAU71033

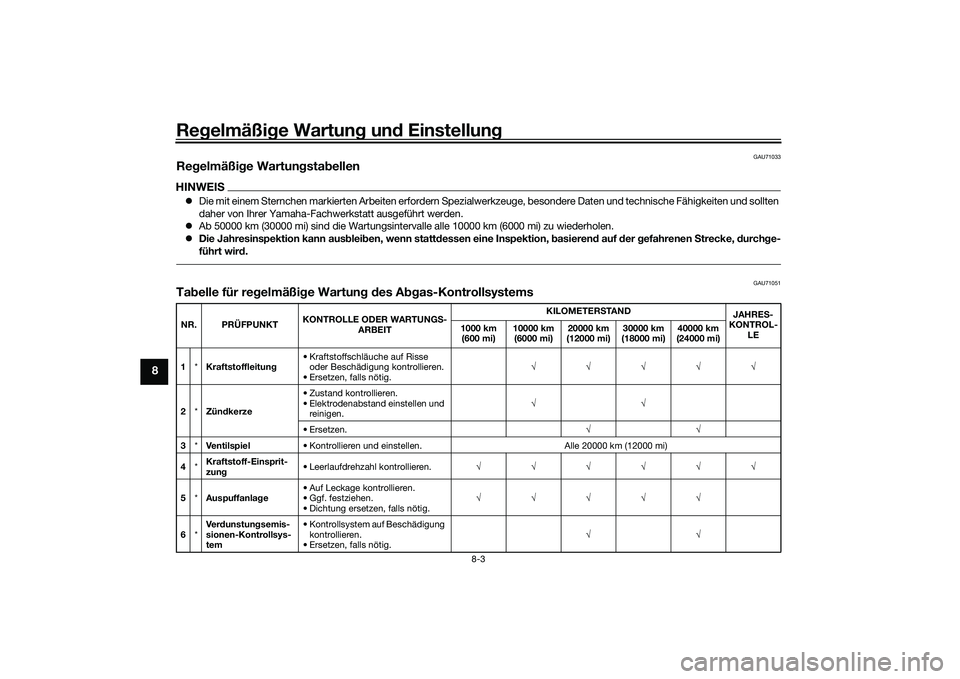

Regelmäßige WartungstabellenHINWEISzDie mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von Ihrer Yamaha-Fachwerkstatt ausgeführt werden.
zAb 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.
zDie Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf der gefahrenen Strecke, durchge-
führt wird.
GAU71051
Tabelle für regelmäßige Wartung des Abgas-KontrollsystemsNR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTA N D
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Kraftstoffleitung• Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.
• Ersetzen, falls nötig.√√√√√
2*Zündkerze• Zustand kontrollieren.
• Elektrodenabstand einstellen und
reinigen.√√
•Ersetzen.√√
3*Ve n t i l sp i e l• Kontrollieren und einstellen. Alle 20000 km (12000 mi)
4*Kraftstoff-Einsprit-
zung• Leerlaufdrehzahl kontrollieren.√√√√√√
5*Auspuffanlage• Auf Leckage kontrollieren.
• Ggf. festziehen.
• Dichtung ersetzen, falls nötig.√√√√√
6*Ve rdunstungsemis-
sionen-Kontrollsys-
tem• Kontrollsystem auf Beschädigung
kontrollieren.
• Ersetzen, falls nötig.√√
UBX9G0G0.book Page 3 Wednesday, January 22, 2020 9:28 AM

Regelmäßige Wartung und Einstellung
8-4
8
GAU71353

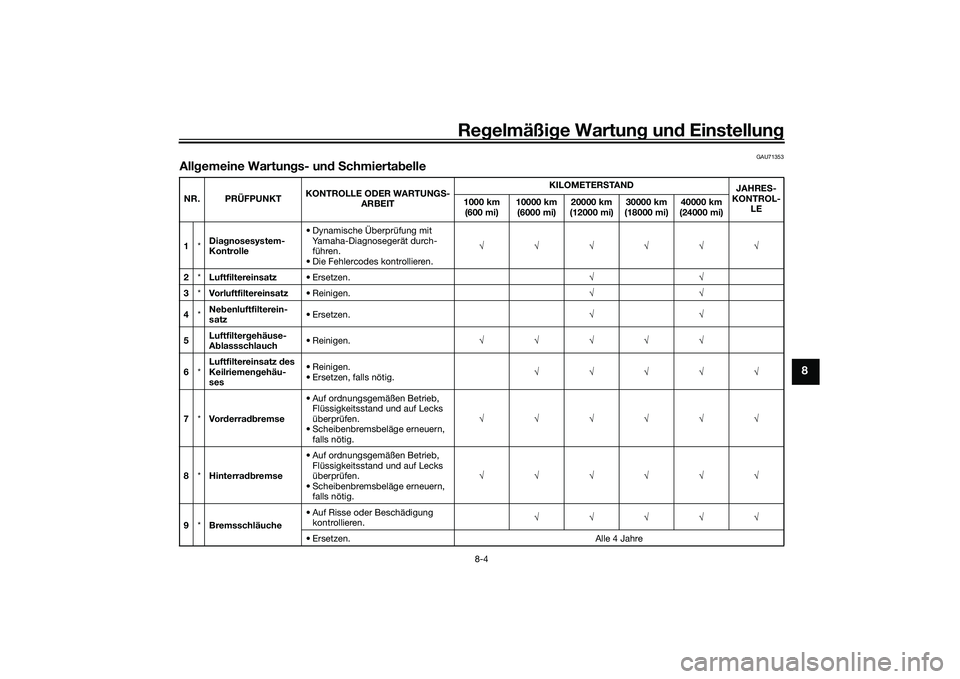

Allgemeine Wartungs- und SchmiertabelleNR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTA N D
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Diagnosesystem-
Kontrolle• Dynamische Überprüfung mit
Yamaha-Diagnosegerät durch-
führen.
• Die Fehlercodes kontrollieren.√√√√√√
2*Luftfiltereinsatz•Ersetzen.√√
3*Vorluftfiltereinsatz• Reinigen.√√
4*Nebenluftfilterein-
satz•Ersetzen.√√
5Luftfiltergehäuse-
Ablassschlauch• Reinigen.√√√√√
6*Luftfiltereinsatz des
Keilriemengehäu-
ses• Reinigen.
• Ersetzen, falls nötig.√√√√√
7*Vorderradbremse• Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen.
• Scheibenbremsbeläge erneuern,
falls nötig.√√√√√√
8*Hinterradbremse• Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen.
• Scheibenbremsbeläge erneuern,
falls nötig.√√√√√√
9*Bremsschläuche• Auf Risse oder Beschädigung
kontrollieren.√√√√√
• Ersetzen. Alle 4 Jahre
UBX9G0G0.book Page 4 Wednesday, January 22, 2020 9:28 AM

Regelmäßige Wartung und Einstellung
8-5
8

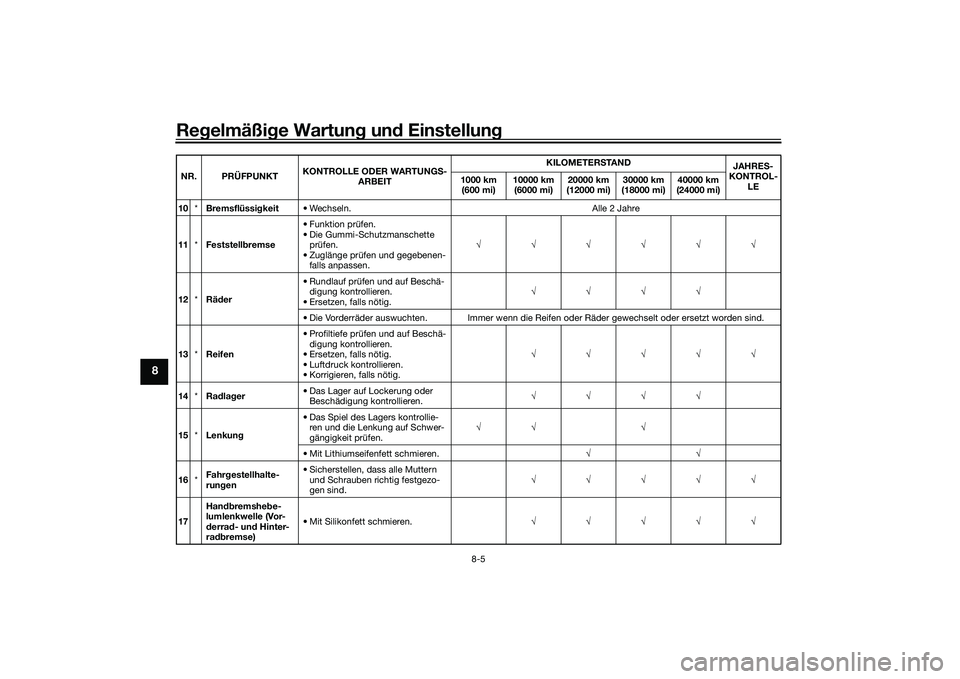

10*Bremsflüssigkeit• Wechseln. Alle 2 Jahre
11*Feststellbremse• Funktion prüfen.
• Die Gummi-Schutzmanschette
prüfen.
• Zuglänge prüfen und gegebenen-
falls anpassen.√√√√√√
12*Räder• Rundlauf prüfen und auf Beschä-
digung kontrollieren.
• Ersetzen, falls nötig.√√√√
• Die Vorderräder auswuchten. Immer wenn die Reifen oder Räder gewechselt oder ersetzt worden sind.
13*Reifen• Profiltiefe prüfen und auf Beschä-
digung kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.√√√√√
14*Radlager• Das Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√
15*Lenkung• Das Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen.√√ √
• Mit Lithiumseifenfett schmieren.√√
16*Fahrgestellhalte-
rungen• Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
17Handbremshebe-
lumlenkwelle (Vor-
derrad- und Hinter-
radbremse)• Mit Silikonfett schmieren.√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTA N D
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
UBX9G0G0.book Page 5 Wednesday, January 22, 2020 9:28 AM

Regelmäßige Wartung und Einstellung
8-6
8

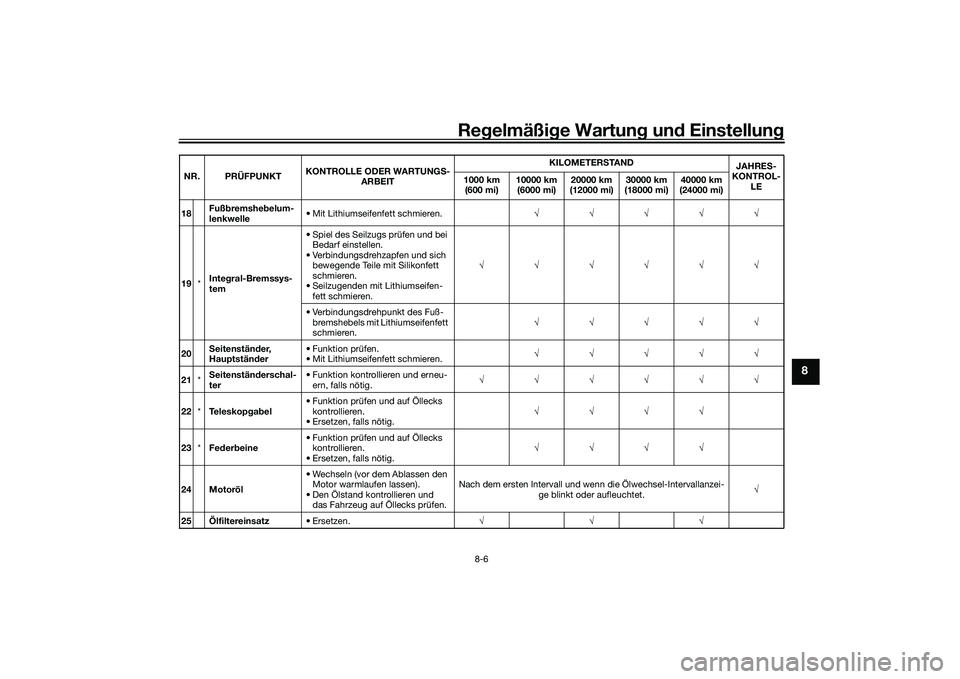

18Fußbremshebelum-
lenkwelle• Mit Lithiumseifenfett schmieren.√√√√√
19*Integral-Bremssys-
tem• Spiel des Seilzugs prüfen und bei
Bedarf einstellen.
• Verbindungsdrehzapfen und sich
bewegende Teile mit Silikonfett
schmieren.
• Seilzugenden mit Lithiumseifen-
fett schmieren.√√√√√√
• Verbindungsdrehpunkt des Fuß-
bremshebels mit Lithiumseifenfett
schmieren.√√√√√
20Seitenständer,
Hauptständer• Funktion prüfen.
• Mit Lithiumseifenfett schmieren.√√√√√
21*Seitenständerschal-
ter• Funktion kontrollieren und erneu-
ern, falls nötig.√√√√√√
22*Te l e s k o pgabel• Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig.√√√√
23*Federbeine• Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig.√√√√
24 Motoröl• Wechseln (vor dem Ablassen den
Motor warmlaufen lassen).
• Den Ölstand kontrollieren und
das Fahrzeug auf Öllecks prüfen.Nach dem ersten Intervall und wenn die Ölwechsel-Intervallanzei-
ge blinkt oder aufleuchtet.√
25 Ölfiltereinsatz•Ersetzen.√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTA N D
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
UBX9G0G0.book Page 6 Wednesday, January 22, 2020 9:28 AM

Regelmäßige Wartung und Einstellung
8-7
8
GAU79370

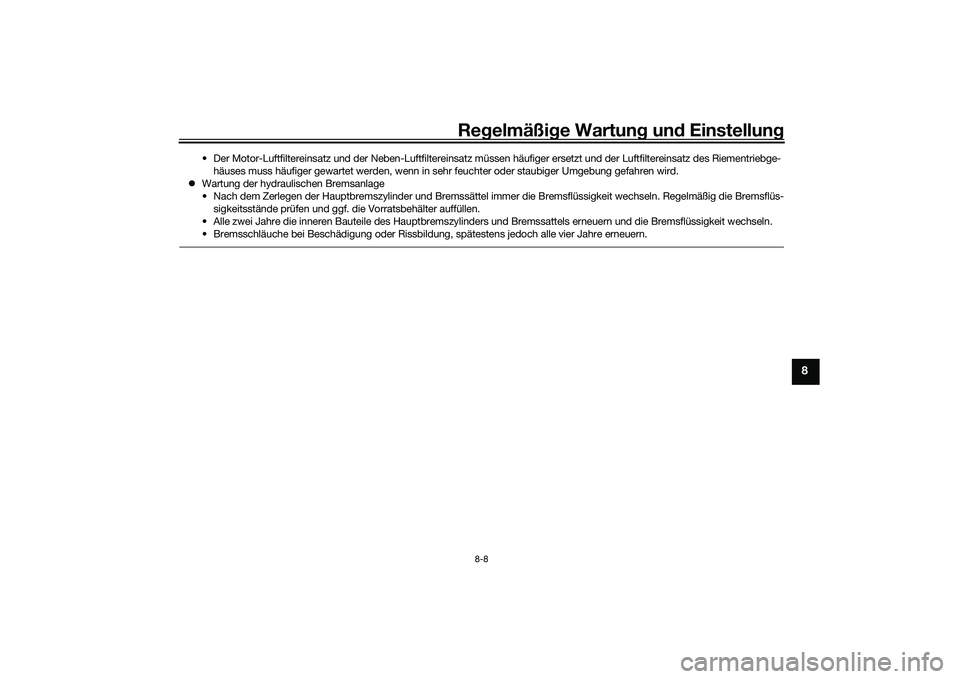

HINWEISzMotor-Luftfilter und Riementriebgehäuse-Luftfilter
• Der Motor-Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das nicht mit Druckluft gereinigt werden
darf, um Beschädigungen zu vermeiden.26*Achsgetriebeöl• Fahrzeug auf Öllecks kontrollie-
ren.√√√√√
• Wechseln.√√√
27*Kühlsystem• Den Kühlflüssigkeitsstand kont-
rollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen.√√√√√
• Wechseln. Alle 3 Jahre
28*Keilriemen• Ersetzen. Wenn die Keilriemenwechsel-Anzeige blinkt [alle 20000 km (12000 mi)]
29*Vo rderrad- und Hin-
terrad-Bremslicht-
schalter• Funktion prüfen.√√√√√√
30*Sich bewegende
Te i l e u nd Seilzüge• Schmieren.√√√√√
31*Gasdrehgriffgehäu-
se und Seilzug• Funktion und Spiel kontrollieren.
• Das Spiel des Gaszugs einstellen,
falls nötig.
• Gasdrehgriffgehäuse und Seilzug
schmieren.√√√√√
32*Lichter, Signale und
Schalter• Funktion prüfen.
• Scheinwerferlichtkegel einstellen.√√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTA N D
JAHRE
S-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
UBX9G0G0.book Page 7 Wednesday, January 22, 2020 9:28 AM

Regelmäßige Wartung und Einstellung
8-8
8
• Der Motor-Luftfiltereinsatz und der Neben-Luftfiltereinsatz müssen häufiger ersetzt und der Luftfiltereinsatz des Riementriebge-
häuses muss häufiger gewartet werden, wenn in sehr feuchter oder staubiger Umgebung gefahren wird.
zWartung der hydraulischen Bremsanlage
• Nach dem Zerlegen der Hauptbremszylinder und Bremssättel immer die Bremsflüssigkeit wechseln. Regelmäßig die Bremsflüs-
sigkeitsstände prüfen und ggf. die Vorratsbehälter auffüllen.
• Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
UBX9G0G0.book Page 8 Wednesday, January 22, 2020 9:28 AM

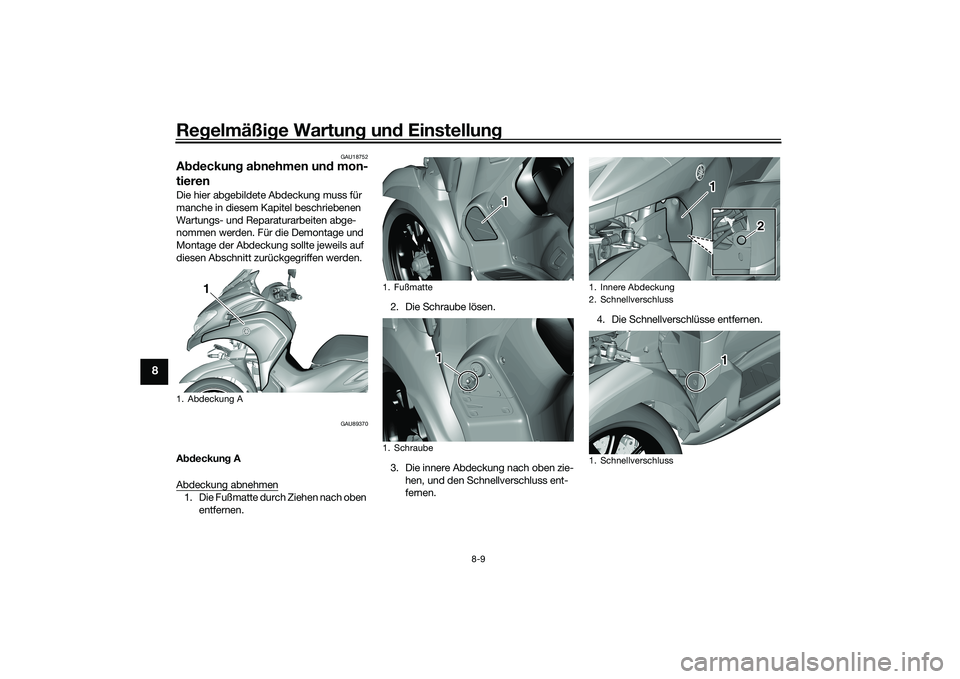

Regelmäßige Wartung und Einstellung
8-9
8
GAU18752
Abdeckung abnehmen und mon-
tierenDie hier abgebildete Abdeckung muss für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdeckung sollte jeweils auf
diesen Abschnitt zurückgegriffen werden.
GAU89370
Abdeckung A
Abdeckung abnehmen1. Die Fußmatte durch Ziehen nach oben
entfernen.2. Die Schraube lösen.
3. Die innere Abdeckung nach oben zie-
hen, und den Schnellverschluss ent-
fernen.4. Die Schnellverschlüsse entfernen.1. Abdeckung A
1
1. Fußmatte
1. Schraube
1 1
11 1
1. Innere Abdeckung
2. Schnellverschluss
1. Schnellverschluss
11 1
2
2
11 1
UBX9G0G0.book Page 9 Wednesday, January 22, 2020 9:28 AM
