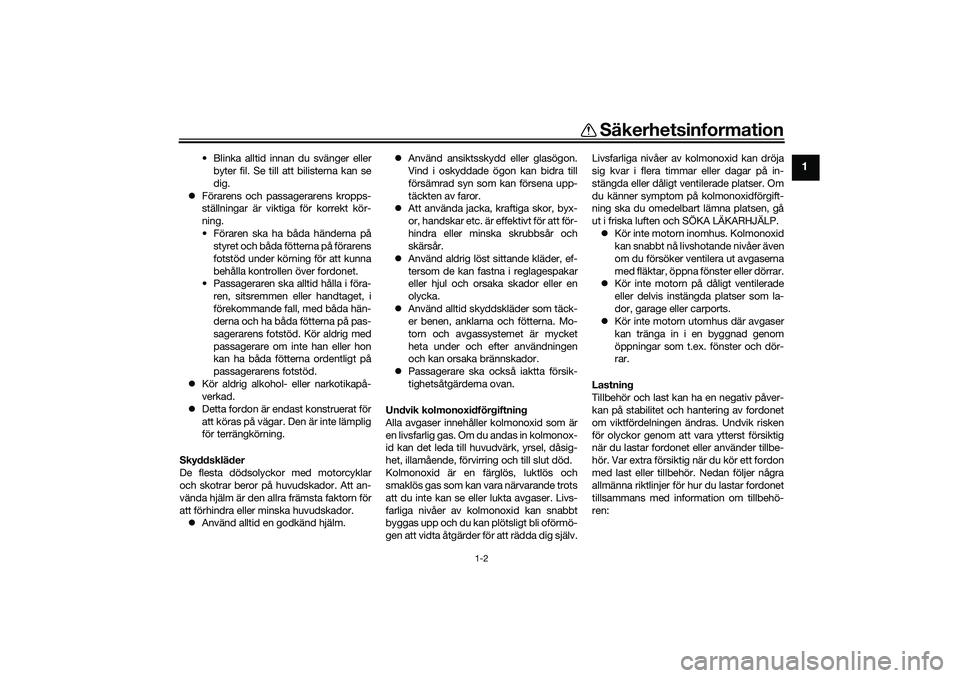

Säkerhetsinformation
1-2
1
• Blinka alltid innan du svänger eller
byter fil. Se till att bilisterna kan se
dig.
Förarens och passagerarens kropps-
ställningar är viktiga för korrekt kör-
ning.
• Föraren ska ha båda händerna på
styret och båda fötterna på förarens
fotstöd under körning för att kunna
behålla kontrollen över fordonet.
• Passageraren ska alltid hålla i föra-
ren, sitsremmen eller handtaget, i
förekommande fall, med båda hän-
derna och ha båda fötterna på pas-
sagerarens fotstöd. Kör aldrig med
passagerare om inte han eller hon
kan ha båda fötterna ordentligt på
passagerarens fotstöd.
Kör aldrig alkohol- eller narkotikapå-
verkad.
Detta fordon är endast konstruerat för
att köras på vägar. Den är inte lämplig
för terrängkörning.
Skyddskläder
De flesta dödsolyckor med motorcyklar
och skotrar beror på huvudskador. Att an-
vända hjälm är den allra främsta faktorn för
att förhindra eller minska huvudskador.
Använd alltid en godkänd hjälm.Använd ansiktsskydd eller glasögon.
Vind i oskyddade ögon kan bidra till
försämrad syn som kan försena upp-
täckten av faror.
Att använda jacka, kraftiga skor, byx-
or, handskar etc. är effektivt för att för-
hindra eller minska skrubbsår och
skärsår.
Använd aldrig löst sittande kläder, ef-
tersom de kan fastna i reglagespakar
eller hjul och orsaka skador eller en
olycka.
Använd alltid skyddskläder som täck-
er benen, anklarna och fötterna. Mo-
torn och avgassystemet är mycket
heta under och efter användningen
och kan orsaka brännskador.
Passagerare ska också iaktta försik-
tighetsåtgärderna ovan.
Undvik kolmonoxidförgiftning
Alla avgaser innehåller kolmonoxid som är
en livsfarlig gas. Om du andas in kolmonox-
id kan det leda till huvudvärk, yrsel, dåsig-
het, illamående, förvirring och till slut död.
Kolmonoxid är en färglös, luktlös och
smaklös gas som kan vara närvarande trots
att du inte kan se eller lukta avgaser. Livs-
farliga nivåer av kolmonoxid kan snabbt
byggas upp och du kan plötsligt bli oförmö-
gen att vidta åtgärder för att rädda dig själv.Livsfarliga nivåer av kolmonoxid kan dröja
sig kvar i flera timmar eller dagar på in-
stängda eller dåligt ventilerade platser. Om
du känner symptom på kolmonoxidförgift-
ning ska du omedelbart lämna platsen, gå
ut i friska luften och SÖKA LÄKARHJÄLP.
Kör inte motorn inomhus. Kolmonoxid
kan snabbt nå livshotande nivåer även
om du försöker ventilera ut avgaserna
med fläktar, öppna fönster eller dörrar.
Kör inte motorn på dåligt ventilerade
eller delvis instängda platser som la-
dor, garage eller carports.
Kör inte motorn utomhus där avgaser
kan tränga in i en byggnad genom
öppningar som t.ex. fönster och dör-
rar.
Lastning
Tillbehör och last kan ha en negativ påver-
kan på stabilitet och hantering av fordonet
om viktfördelningen ändras. Undvik risken
för olyckor genom att vara ytterst försiktig
när du lastar fordonet eller använder tillbe-
hör. Var extra försiktig när du kör ett fordon
med last eller tillbehör. Nedan följer några
allmänna riktlinjer för hur du lastar fordonet
tillsammans med information om tillbehö-
ren:
UBX9M0M0.book Page 2 Wednesday, January 22, 2020 5:04 PM

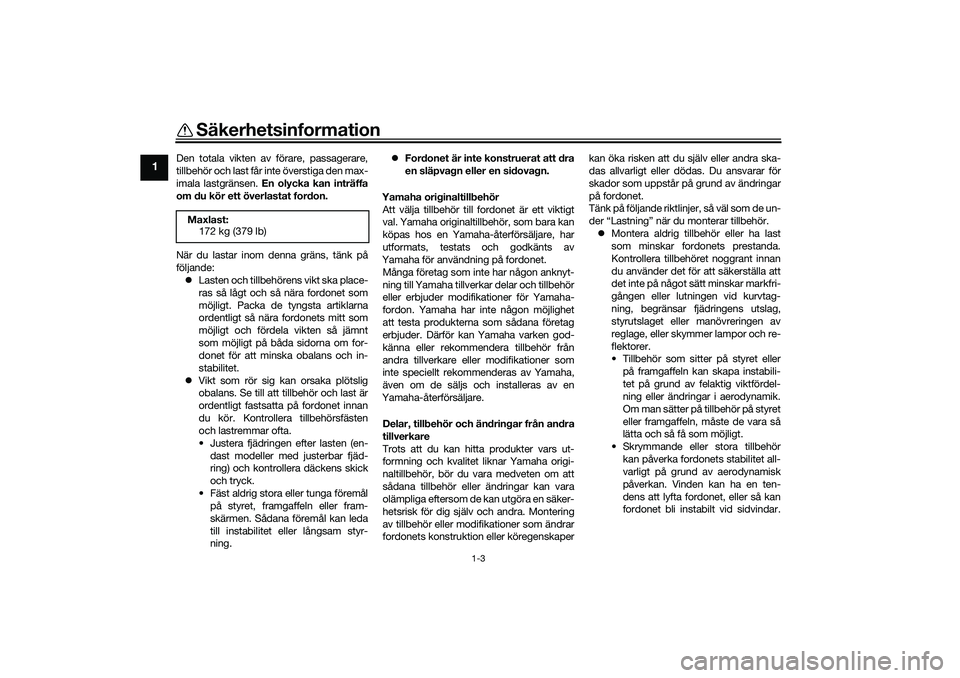

Säkerhetsinformation
1-3
1
Den totala vikten av förare, passagerare,
tillbehör och last får inte överstiga den max-
imala lastgränsen. En olycka kan inträffa
om du kör ett överlastat fordon.
När du lastar inom denna gräns, tänk på
följande:
Lasten och tillbehörens vikt ska place-
ras så lågt och så nära fordonet som
möjligt. Packa de tyngsta artiklarna
ordentligt så nära fordonets mitt som
möjligt och fördela vikten så jämnt
som möjligt på båda sidorna om for-
donet för att minska obalans och in-
stabilitet.
Vikt som rör sig kan orsaka plötslig
obalans. Se till att tillbehör och last är
ordentligt fastsatta på fordonet innan
du kör. Kontrollera tillbehörsfästen
och lastremmar ofta.
• Justera fjädringen efter lasten (en-
dast modeller med justerbar fjäd-
ring) och kontrollera däckens skick
och tryck.
• Fäst aldrig stora eller tunga föremål
på styret, framgaffeln eller fram-
skärmen. Sådana föremål kan leda
till instabilitet eller långsam styr-
ning.Fordonet är inte konstruerat att dra
en släpvagn eller en sidovagn.
Yamaha originaltillbehör
Att välja tillbehör till fordonet är ett viktigt
val. Yamaha originaltillbehör, som bara kan
köpas hos en Yamaha-återförsäljare, har
utformats, testats och godkänts av
Yamaha för användning på fordonet.
Många företag som inte har någon anknyt-
ning till Yamaha tillverkar delar och tillbehör
eller erbjuder modifikationer för Yamaha-
fordon. Yamaha har inte någon möjlighet
att testa produkterna som sådana företag
erbjuder. Därför kan Yamaha varken god-
känna eller rekommendera tillbehör från
andra tillverkare eller modifikationer som
inte speciellt rekommenderas av Yamaha,
även om de säljs och installeras av en
Yamaha-återförsäljare.
Delar, tillbehör och ändringar från andra
tillverkare
Trots att du kan hitta produkter vars ut-
formning och kvalitet liknar Yamaha origi-
naltillbehör, bör du vara medveten om att
sådana tillbehör eller ändringar kan vara
olämpliga eftersom de kan utgöra en säker-
hetsrisk för dig själv och andra. Montering
av tillbehör eller modifikationer som ändrar
fordonets konstruktion eller köregenskaperkan öka risken att du själv eller andra ska-
das allvarligt eller dödas. Du ansvarar för
skador som uppstår på grund av ändringar
på fordonet.
Tänk på följande riktlinjer, så väl som de un-
der “Lastning” när du monterar tillbehör.
Montera aldrig tillbehör eller ha last
som minskar fordonets prestanda.
Kontrollera tillbehöret noggrant innan
du använder det för att säkerställa att
det inte på något sätt minskar markfri-
gången eller lutningen vid kurvtag-
ning, begränsar fjädringens utslag,
styrutslaget eller manövreringen av
reglage, eller skymmer lampor och re-
flektorer.
• Tillbehör som sitter på styret eller
på framgaffeln kan skapa instabili-
tet på grund av felaktig viktfördel-
ning eller ändringar i aerodynamik.
Om man sätter på tillbehör på styret
eller framgaffeln, måste de vara så
lätta och så få som möjligt.
• Skrymmande eller stora tillbehör
kan påverka fordonets stabilitet all-
varligt på grund av aerodynamisk
påverkan. Vinden kan ha en ten-
dens att lyfta fordonet, eller så kan
fordonet bli instabilt vid sidvindar. Maxlast:
172 kg (379 lb)UBX9M0M0.book Page 3 Wednesday, January 22, 2020 5:04 PM

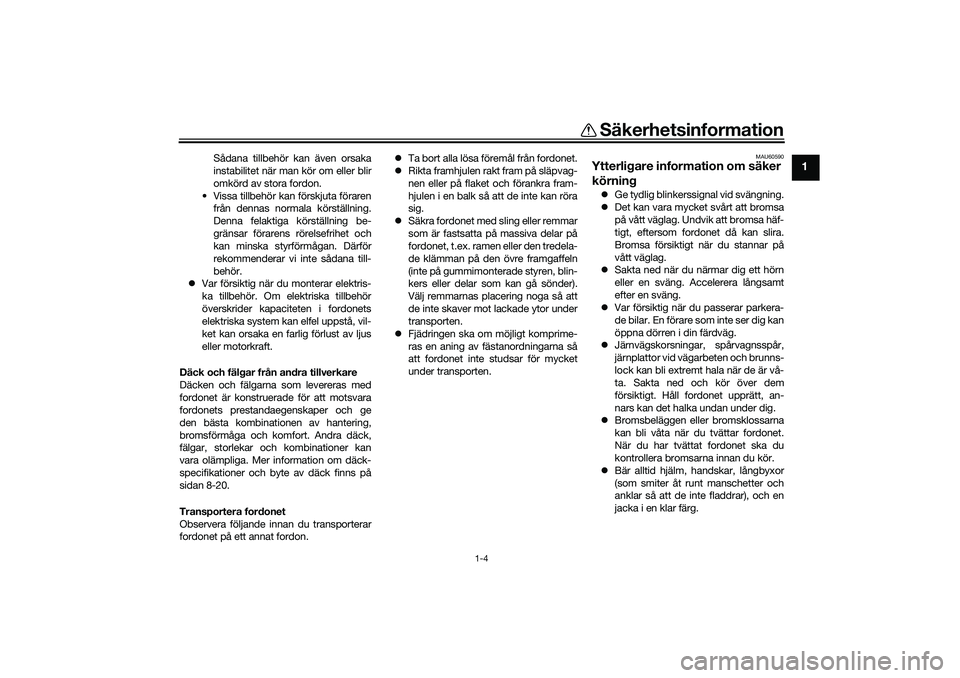

Säkerhetsinformation
1-4
1
Sådana tillbehör kan även orsaka
instabilitet när man kör om eller blir
omkörd av stora fordon.
• Vissa tillbehör kan förskjuta föraren
från dennas normala körställning.
Denna felaktiga körställning be-
gränsar förarens rörelsefrihet och
kan minska styrförmågan. Därför
rekommenderar vi inte sådana till-
behör.
Var försiktig när du monterar elektris-
ka tillbehör. Om elektriska tillbehör
överskrider kapaciteten i fordonets
elektriska system kan elfel uppstå, vil-
ket kan orsaka en farlig förlust av ljus
eller motorkraft.
Däck och fälgar från andra tillverkare
Däcken och fälgarna som levereras med
fordonet är konstruerade för att motsvara
fordonets prestandaegenskaper och ge
den bästa kombinationen av hantering,
bromsförmåga och komfort. Andra däck,
fälgar, storlekar och kombinationer kan
vara olämpliga. Mer information om däck-
specifikationer och byte av däck finns på
sidan 8-20.
Transportera fordonet
Observera följande innan du transporterar
fordonet på ett annat fordon.Ta bort alla lösa föremål från fordonet.
Rikta framhjulen rakt fram på släpvag-
nen eller på flaket och förankra fram-
hjulen i en balk så att de inte kan röra
sig.
Säkra fordonet med sling eller remmar
som är fastsatta på massiva delar på
fordonet, t.ex. ramen eller den tredela-
de klämman på den övre framgaffeln
(inte på gummimonterade styren, blin-
kers eller delar som kan gå sönder).
Välj remmarnas placering noga så att
de inte skaver mot lackade ytor under
transporten.
Fjädringen ska om möjligt komprime-
ras en aning av fästanordningarna så
att fordonet inte studsar för mycket
under transporten.
MAU60590
Ytterligare information om säker
körningGe tydlig blinkerssignal vid svängning.
Det kan vara mycket svårt att bromsa
på vått väglag. Undvik att bromsa häf-
tigt, eftersom fordonet då kan slira.
Bromsa försiktigt när du stannar på
vått väglag.
Sakta ned när du närmar dig ett hörn
eller en sväng. Accelerera långsamt
efter en sväng.
Var försiktig när du passerar parkera-
de bilar. En förare som inte ser dig kan
öppna dörren i din färdväg.
Järnvägskorsningar, spårvagnsspår,
järnplattor vid vägarbeten och brunns-
lock kan bli extremt hala när de är vå-
ta. Sakta ned och kör över dem
försiktigt. Håll fordonet upprätt, an-
nars kan det halka undan under dig.
Bromsbeläggen eller bromsklossarna
kan bli våta när du tvättar fordonet.
När du har tvättat fordonet ska du
kontrollera bromsarna innan du kör.
Bär alltid hjälm, handskar, långbyxor
(som smiter åt runt manschetter och
anklar så att de inte fladdrar), och en
jacka i en klar färg.
UBX9M0M0.book Page 4 Wednesday, January 22, 2020 5:04 PM

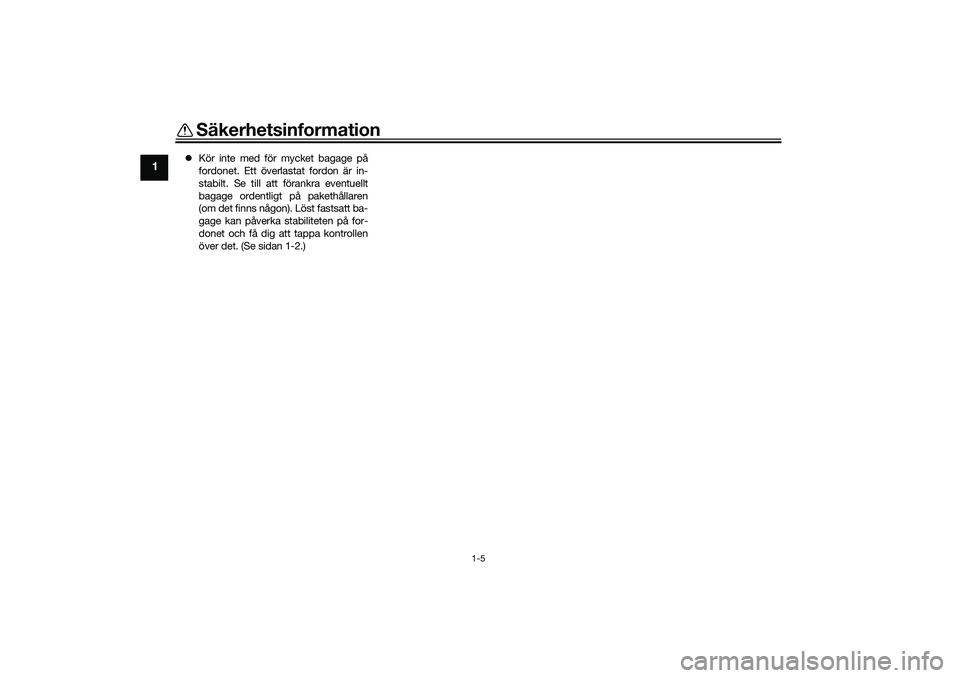

Säkerhetsinformation
1-5
1
Kör inte med för mycket bagage på
fordonet. Ett överlastat fordon är in-
stabilt. Se till att förankra eventuellt
bagage ordentligt på pakethållaren
(om det finns någon). Löst fastsatt ba-
gage kan påverka stabiliteten på for-
donet och få dig att tappa kontrollen
över det. (Se sidan 1-2.)
UBX9M0M0.book Page 5 Wednesday, January 22, 2020 5:04 PM

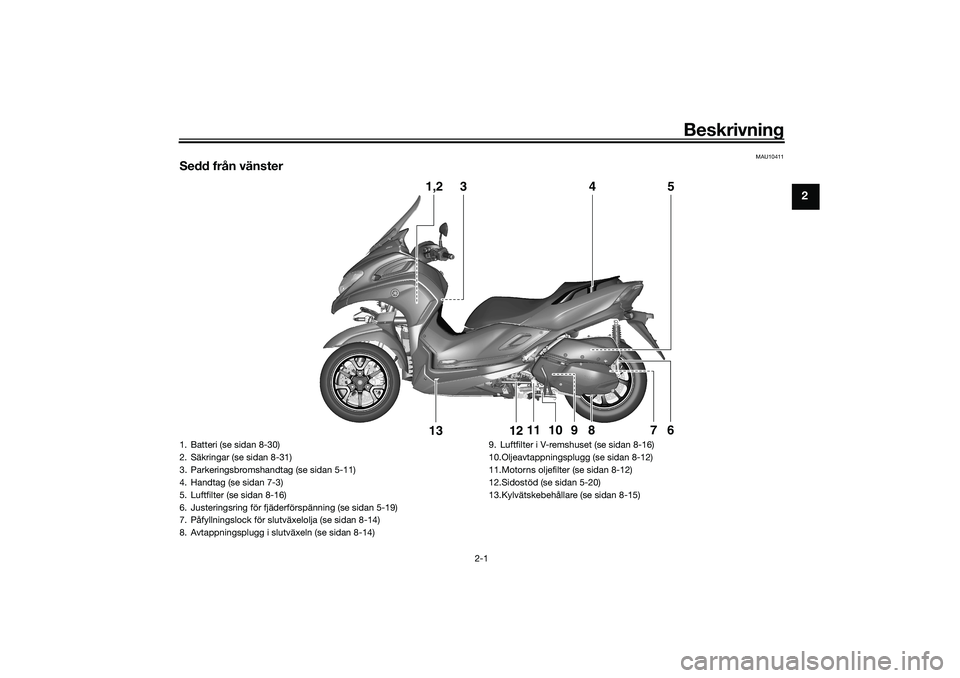

Beskrivning
2-1
2
MAU10411
Sedd från vänster
1,2
3
5
4
6
7
8
9
12
13
11
10
1. Batteri (se sidan 8-30)
2. Säkringar (se sidan 8-31)
3. Parkeringsbromshandtag (se sidan 5-11)
4. Handtag (se sidan 7-3)
5. Luftfilter (se sidan 8-16)
6. Justeringsring för fjäderförspänning (se sidan 5-19)
7. Påfyllningslock för slutväxelolja (se sidan 8-14)
8. Avtappningsplugg i slutväxeln (se sidan 8-14)9. Luftfilter i V-remshuset (se sidan 8-16)
10.Oljeavtappningsplugg (se sidan 8-12)
11.Motorns oljefilter (se sidan 8-12)
12.Sidostöd (se sidan 5-20)
13.Kylvätskebehållare (se sidan 8-15)
UBX9M0M0.book Page 1 Wednesday, January 22, 2020 5:04 PM

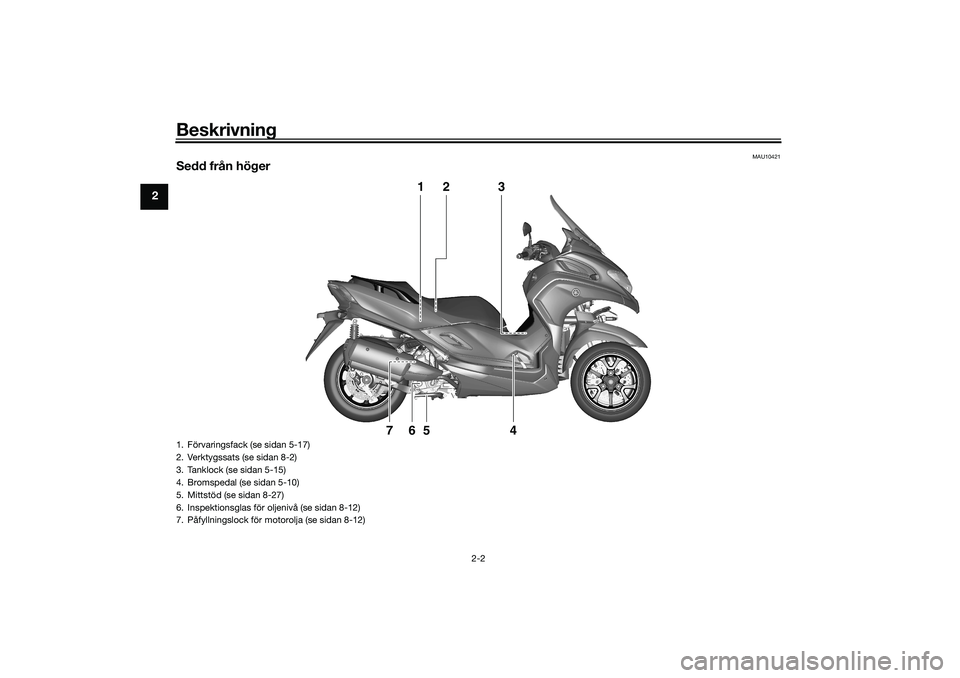

Beskrivning
2-2
2
MAU10421
Sedd från höger
1
2
3
4
5
6
7
1. Förvaringsfack (se sidan 5-17)
2. Verktygssats (se sidan 8-2)
3. Tanklock (se sidan 5-15)
4. Bromspedal (se sidan 5-10)
5. Mittstöd (se sidan 8-27)
6. Inspektionsglas för oljenivå (se sidan 8-12)
7. Påfyllningslock för motorolja (se sidan 8-12)UBX9M0M0.book Page 2 Wednesday, January 22, 2020 5:04 PM

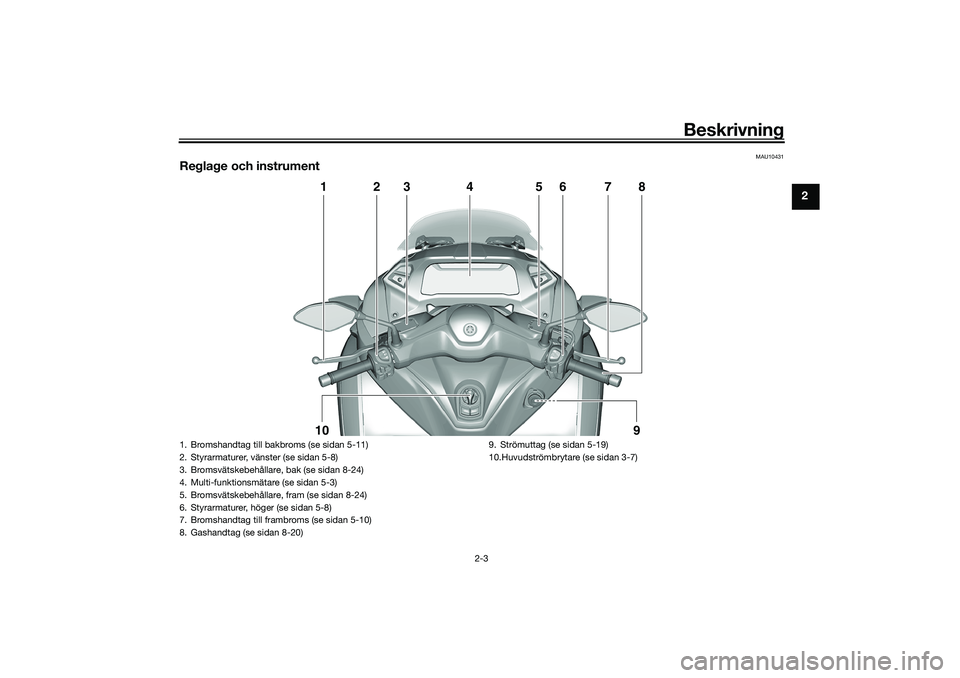

Beskrivning
2-3
2
MAU10431
Reglage och instrument
1
2
3
4
5
6
7
8
10
9
1. Bromshandtag till bakbroms (se sidan 5-11)
2. Styrarmaturer, vänster (se sidan 5-8)
3. Bromsvätskebehållare, bak (se sidan 8-24)
4. Multi-funktionsmätare (se sidan 5-3)
5. Bromsvätskebehållare, fram (se sidan 8-24)
6. Styrarmaturer, höger (se sidan 5-8)
7. Bromshandtag till frambroms (se sidan 5-10)
8. Gashandtag (se sidan 8-20)9. Strömuttag (se sidan 5-19)
10.Huvudströmbrytare (se sidan 3-7)
UBX9M0M0.book Page 3 Wednesday, January 22, 2020 5:04 PM

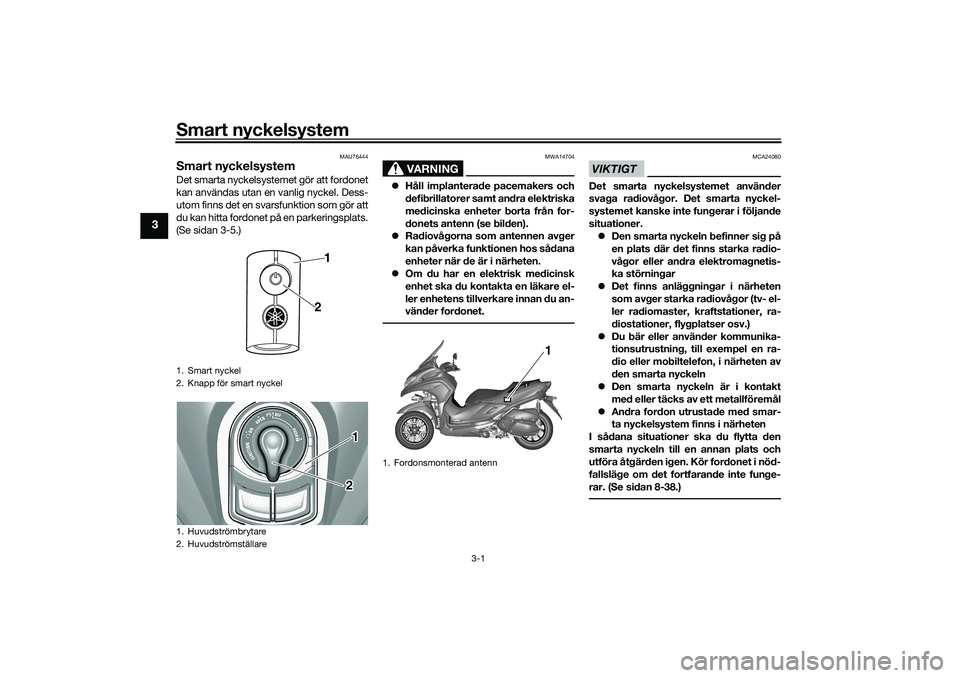

Smart nyckelsystem
3-1
3
MAU76444
Smart nyckelsystemDet smarta nyckelsystemet gör att fordonet
kan användas utan en vanlig nyckel. Dess-
utom finns det en svarsfunktion som gör att
du kan hitta fordonet på en parkeringsplats.
(Se sidan 3-5.)
VARNING
MWA14704
Håll implanterade pacemakers och
defibrillatorer samt andra elektriska
medicinska enheter borta från for-
donets antenn (se bilden).
Radiovågorna som antennen avger
kan påverka funktionen hos sådana
enheter när de är i närheten.
Om du har en elektrisk medicinsk
enhet ska du kontakta en läkare el-
ler enhetens tillverkare innan du an-
vänder fordonet.
VIKTIGT
MCA24080
Det smarta nyckelsystemet använder
svaga radiovågor. Det smarta nyckel-
systemet kanske inte fungerar i följande
situationer.
Den smarta nyckeln befinner sig på
en plats där det finns starka radio-
vågor eller andra elektromagnetis-
ka störningar
Det finns anläggningar i närheten
som avger starka radiovågor (tv- el-
ler radiomaster, kraftstationer, ra-
diostationer, flygplatser osv.)
Du bär eller använder kommunika-
tionsutrustning, till exempel en ra-
dio eller mobiltelefon, i närheten av
den smarta nyckeln
Den smarta nyckeln är i kontakt
med eller täcks av ett metallföremål
Andra fordon utrustade med smar-
ta nyckelsystem finns i närheten
I sådana situationer ska du flytta den
smarta nyckeln till en annan plats och
utföra åtgärden igen. Kör fordonet i nöd-
fallsläge om det fortfarande inte funge-
rar. (Se sidan 8-38.)
1. Smart nyckel
2. Knapp för smart nyckel
1. Huvudströmbrytare
2. Huvudströmställare
1
2
12
1. Fordonsmonterad antenn
1
UBX9M0M0.book Page 1 Wednesday, January 22, 2020 5:04 PM

Smart nyckelsystem
3-2
3
TIPSFör att spara på batteriet, stängs det smar-
ta nyckelsystemet av cirka 9 dagar efter det
att fordonet användes (svarsfunktionen in-
aktiveras). I sådana fall ska du slå på det
smarta nyckelsystemet genom att trycka
på huvudströmbrytaren.
MAU76452

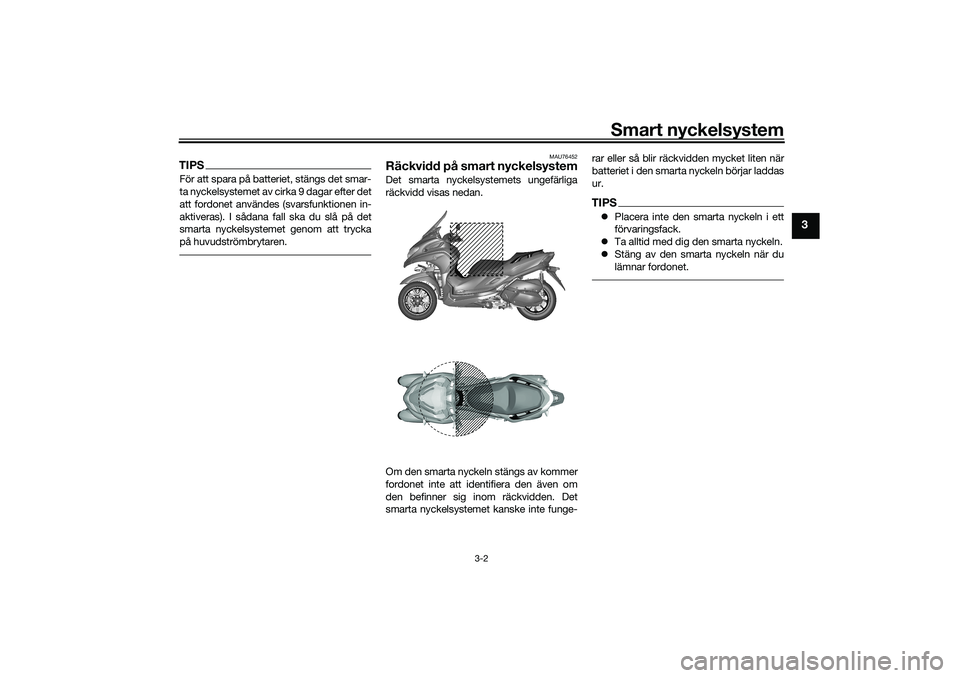

Räckvidd på smart nyckelsystemDet smarta nyckelsystemets ungefärliga
räckvidd visas nedan.
Om den smarta nyckeln stängs av kommer
fordonet inte att identifiera den även om
den befinner sig inom räckvidden. Det
smarta nyckelsystemet kanske inte funge-rar eller så blir räckvidden mycket liten när
batteriet i den smarta nyckeln börjar laddas
ur.
TIPSPlacera inte den smarta nyckeln i ett
förvaringsfack.
Ta alltid med dig den smarta nyckeln.
Stäng av den smarta nyckeln när du
lämnar fordonet.
UBX9M0M0.book Page 2 Wednesday, January 22, 2020 5:04 PM

Smart nyckelsystem
3-3
3
MAU78624

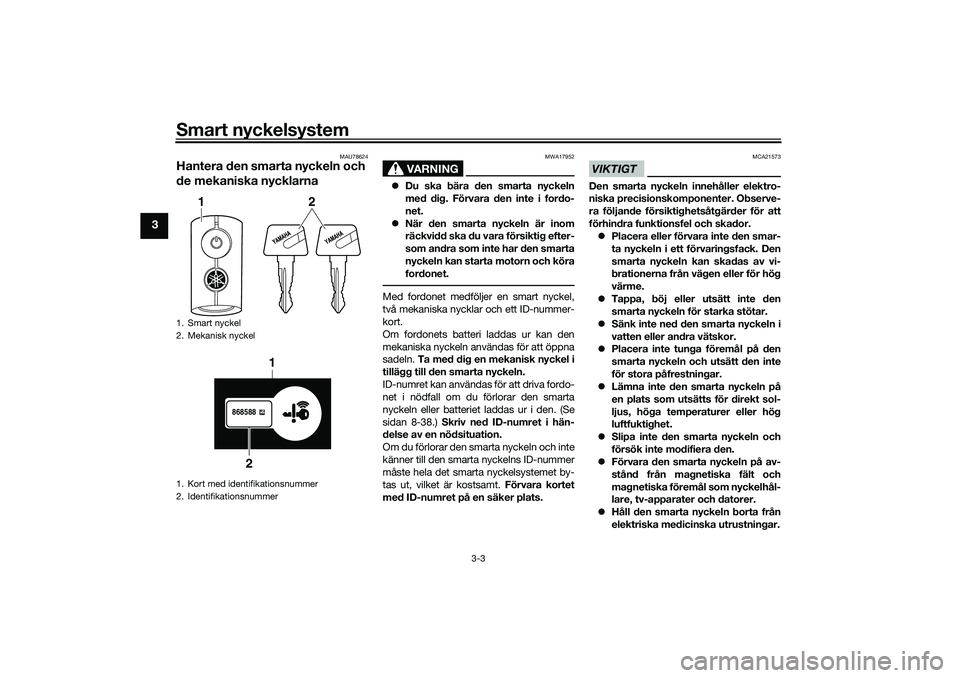

Hantera den smarta nyckeln och
de mekaniska nycklarna
VARNING
MWA17952
Du ska bära den smarta nyckeln
med dig. Förvara den inte i fordo-
net.
När den smarta nyckeln är inom
räckvidd ska du vara försiktig efter-
som andra som inte har den smarta
nyckeln kan starta motorn och köra
fordonet.Med fordonet medföljer en smart nyckel,
två mekaniska nycklar och ett ID-nummer-
kort.
Om fordonets batteri laddas ur kan den
mekaniska nyckeln användas för att öppna
sadeln. Ta med dig en mekanisk nyckel i
tillägg till den smarta nyckeln.
ID-numret kan användas för att driva fordo-
net i nödfall om du förlorar den smarta
nyckeln eller batteriet laddas ur i den. (Se
sidan 8-38.) Skriv ned ID-numret i hän-
delse av en nödsituation.
Om du förlorar den smarta nyckeln och inte
känner till den smarta nyckelns ID-nummer
måste hela det smarta nyckelsystemet by-
tas ut, vilket är kostsamt. Förvara kortet
med ID-numret på en säker plats.
VIKTIGT
MCA21573
Den smarta nyckeln innehåller elektro-
niska precisionskomponenter. Observe-
ra följande försiktighetsåtgärder för att
förhindra funktionsfel och skador.
Placera eller förvara inte den smar-
ta nyckeln i ett förvaringsfack. Den
smarta nyckeln kan skadas av vi-
brationerna från vägen eller för hög
värme.
Tappa, böj eller utsätt inte den
smarta nyckeln för starka stötar.
Sänk inte ned den smarta nyckeln i
vatten eller andra vätskor.
Placera inte tunga föremål på den
smarta nyckeln och utsätt den inte
för stora påfrestningar.
Lämna inte den smarta nyckeln på
en plats som utsätts för direkt sol-
ljus, höga temperaturer eller hög
luftfuktighet.
Slipa inte den smarta nyckeln och
försök inte modifiera den.
Förvara den smarta nyckeln på av-
stånd från magnetiska fält och
magnetiska föremål som nyckelhål-
lare, tv-apparater och datorer.
Håll den smarta nyckeln borta från
elektriska medicinska utrustningar.
1. Smart nyckel
2. Mekanisk nyckel
1. Kort med identifikationsnummer
2. Identifikationsnummer
1
2
868588
1
2
UBX9M0M0.book Page 3 Wednesday, January 22, 2020 5:04 PM
