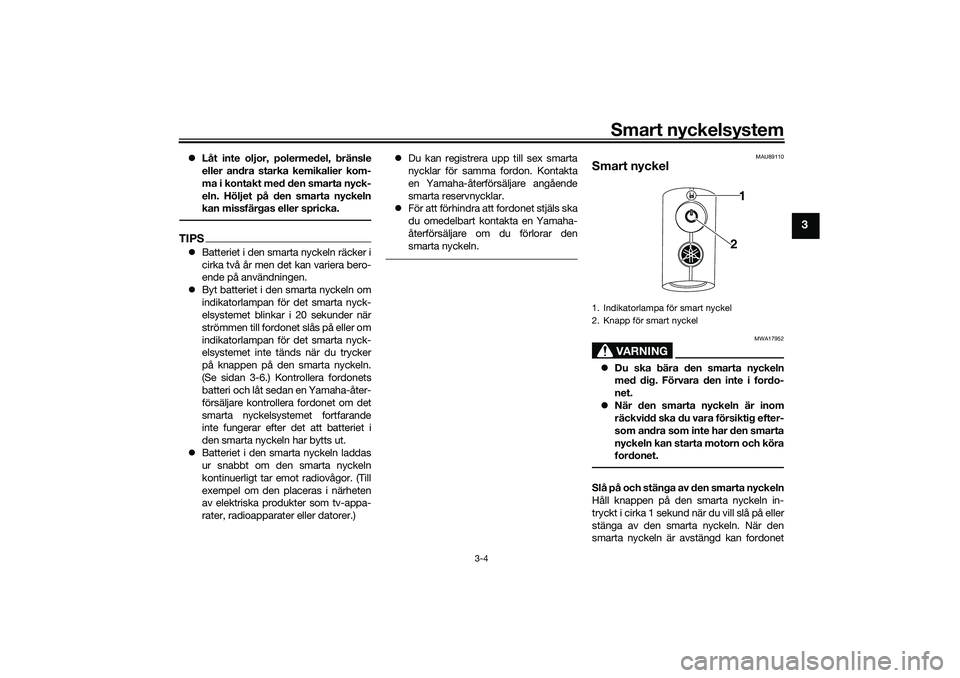

Smart nyckelsystem
3-4
3
Låt inte oljor, polermedel, bränsle
eller andra starka kemikalier kom-
ma i kontakt med den smarta nyck-
eln. Höljet på den smarta nyckeln
kan missfärgas eller spricka.TIPSBatteriet i den smarta nyckeln räcker i
cirka två år men det kan variera bero-
ende på användningen.
Byt batteriet i den smarta nyckeln om
indikatorlampan för det smarta nyck-
elsystemet blinkar i 20 sekunder när
strömmen till fordonet slås på eller om
indikatorlampan för det smarta nyck-
elsystemet inte tänds när du trycker
på knappen på den smarta nyckeln.
(Se sidan 3-6.) Kontrollera fordonets
batteri och låt sedan en Yamaha-åter-
försäljare kontrollera fordonet om det
smarta nyckelsystemet fortfarande
inte fungerar efter det att batteriet i
den smarta nyckeln har bytts ut.
Batteriet i den smarta nyckeln laddas
ur snabbt om den smarta nyckeln
kontinuerligt tar emot radiovågor. (Till
exempel om den placeras i närheten
av elektriska produkter som tv-appa-
rater, radioapparater eller datorer.)Du kan registrera upp till sex smarta
nycklar för samma fordon. Kontakta
en Yamaha-återförsäljare angående
smarta reservnycklar.
För att förhindra att fordonet stjäls ska
du omedelbart kontakta en Yamaha-
återförsäljare om du förlorar den
smarta nyckeln.
MAU89110
Smart nyckel
VARNING
MWA17952
Du ska bära den smarta nyckeln
med dig. Förvara den inte i fordo-
net.
När den smarta nyckeln är inom
räckvidd ska du vara försiktig efter-
som andra som inte har den smarta
nyckeln kan starta motorn och köra
fordonet.Slå på och stänga av den smarta nyckeln
Håll knappen på den smarta nyckeln in-
tryckt i cirka 1 sekund när du vill slå på eller
stänga av den smarta nyckeln. När den
smarta nyckeln är avstängd kan fordonet1. Indikatorlampa för smart nyckel
2. Knapp för smart nyckel
1
2
UBX9M0M0.book Page 4 Wednesday, January 22, 2020 5:04 PM
Page 22 of 108
Smart nyckelsystem
3-5
3
inte användas även om den smarta nyckeln
är inom räckvidd. Slå på den smarta nyck-
eln och för den inom räckvidd när du vill an-
vända fordonet.
Kontrollera om den smarta nyckeln är på
eller av
Tryck på knappen på den smarta nyckeln
när du vill kontrollera den smarta nyckelns
driftstatus.
Om indikatorlampan för den smarta nyck-
eln:
Blinkar snabbt (0.1 sekunder): Den
smarta nyckeln är på.
Blinkar långsamt (0.5 sekunder): Den
smarta nyckeln är av.
Svarsfunktion
Tryck på knappen på den smarta nyckeln
när du vill använda svarsfunktionen på av-
stånd. Ljudsignalen hörs två gånger och
alla körriktningsvisare blinkar två gånger.
Funktionen är praktisk när du behöver hitta
fordonet på en parkeringsplats eller andra
ställen.

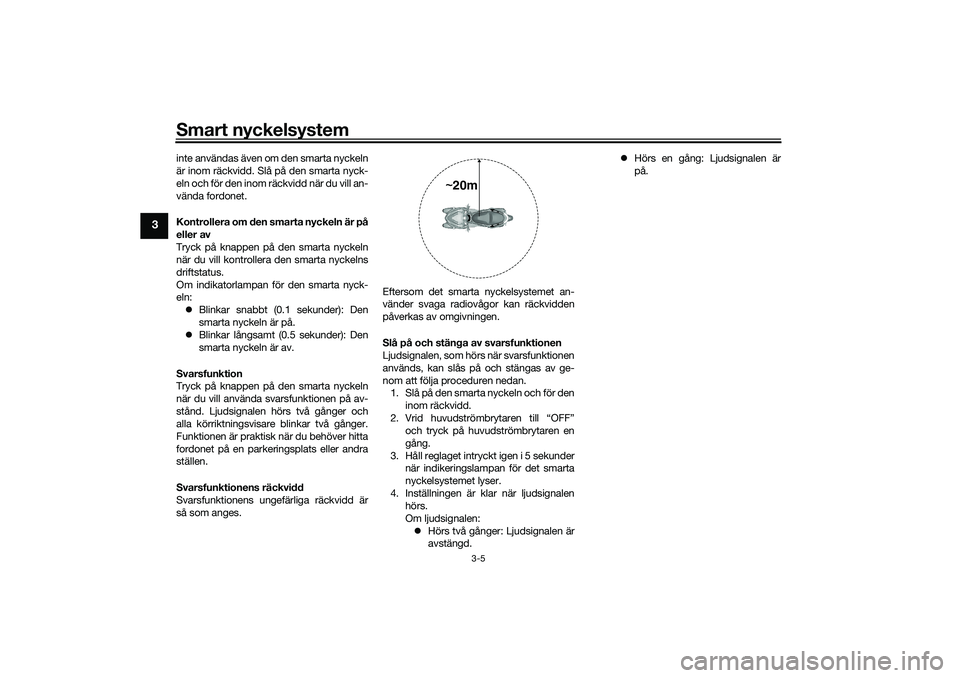

Svarsfunktionens räckvidd
Svarsfunktionens ungefärliga räckvidd är
så som anges.Eftersom det smarta nyckelsystemet an-
vänder svaga radiovågor kan räckvidden
påverkas av omgivningen.
Slå på och stänga av svarsfunktionen
Ljudsignalen, som hörs när svarsfunktionen
används, kan slås på och stängas av ge-
nom att följa proceduren nedan.
1. Slå på den smarta nyckeln och för den
inom räckvidd.
2. Vrid huvudströmbrytaren till “OFF”
och tryck på huvudströmbrytaren en
gång.
3. Håll reglaget intryckt igen i 5 sekunder
när indikeringslampan för det smarta
nyckelsystemet lyser.
4. Inställningen är klar när ljudsignalen
hörs.
Om ljudsignalen:
Hörs två gånger: Ljudsignalen är
avstängd.Hörs en gång: Ljudsignalen är
på.
~20m
UBX9M0M0.book Page 5 Wednesday, January 22, 2020 5:04 PM
Page 23 of 108

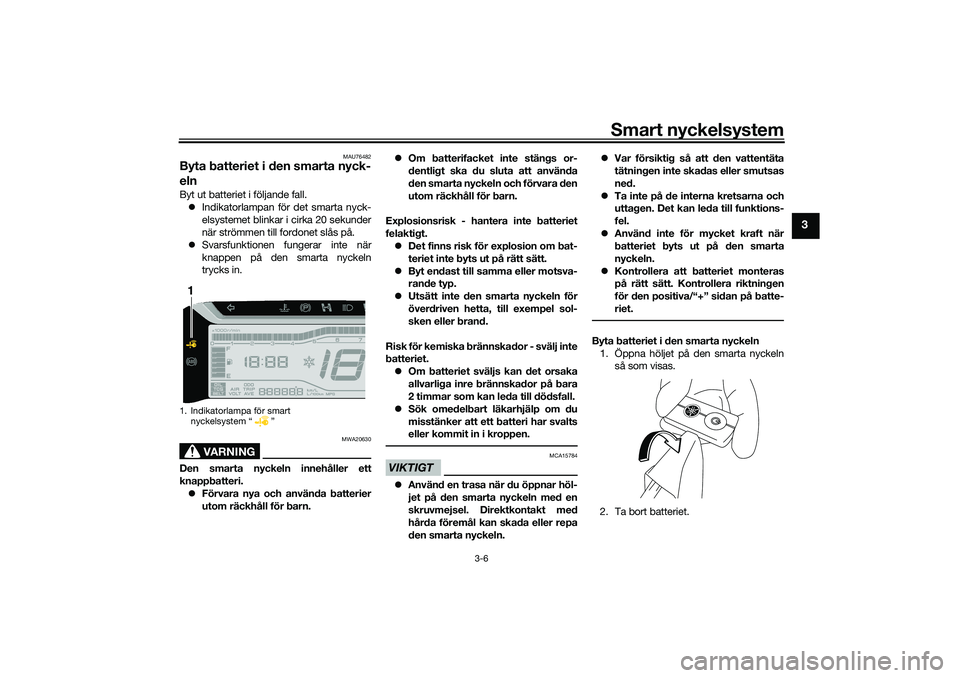

Smart nyckelsystem
3-6
3
MAU76482
Byta batteriet i den smarta nyck-
elnByt ut batteriet i följande fall.
Indikatorlampan för det smarta nyck-
elsystemet blinkar i cirka 20 sekunder
när strömmen till fordonet slås på.
Svarsfunktionen fungerar inte när
knappen på den smarta nyckeln
trycks in.
VARNING
MWA20630
Den smarta nyckeln innehåller ett
knappbatteri.
Förvara nya och använda batterier
utom räckhåll för barn.Om batterifacket inte stängs or-
dentligt ska du sluta att använda
den smarta nyckeln och förvara den
utom räckhåll för barn.
Explosionsrisk - hantera inte batteriet
felaktigt.
Det finns risk för explosion om bat-
teriet inte byts ut på rätt sätt.
Byt endast till samma eller motsva-
rande typ.
Utsätt inte den smarta nyckeln för
överdriven hetta, till exempel sol-
sken eller brand.
Risk för kemiska brännskador - svälj inte
batteriet.
Om batteriet sväljs kan det orsaka
allvarliga inre brännskador på bara
2 timmar som kan leda till dödsfall.
Sök omedelbart läkarhjälp om du
misstänker att ett batteri har svalts
eller kommit in i kroppen.
VIKTIGT
MCA15784
Använd en trasa när du öppnar höl-
jet på den smarta nyckeln med en
skruvmejsel. Direktkontakt med
hårda föremål kan skada eller repa
den smarta nyckeln.Var försiktig så att den vattentäta
tätningen inte skadas eller smutsas
ned.
Ta inte på de interna kretsarna och
uttagen. Det kan leda till funktions-
fel.
Använd inte för mycket kraft när
batteriet byts ut på den smarta
nyckeln.
Kontrollera att batteriet monteras
på rätt sätt. Kontrollera riktningen
för den positiva/“+” sidan på batte-
riet.
Byta batteriet i den smarta nyckeln
1. Öppna höljet på den smarta nyckeln
så som visas.
2. Ta bort batteriet.
1. Indikatorlampa för smart
nyckelsystem “ ”1
UBX9M0M0.book Page 6 Wednesday, January 22, 2020 5:04 PM
Page 24 of 108

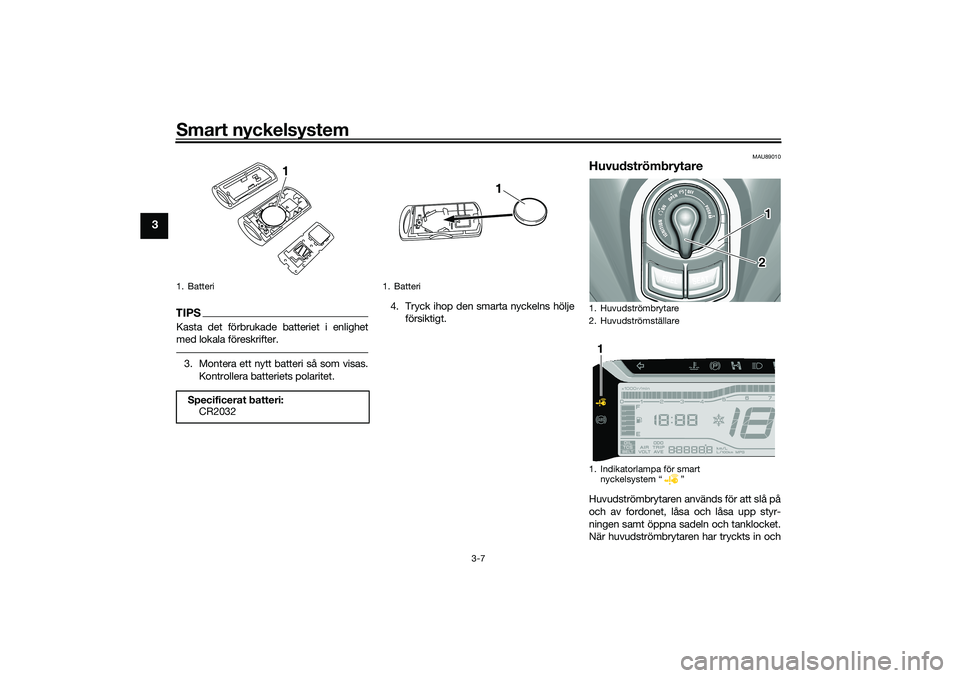

Smart nyckelsystem
3-7
3
TIPSKasta det förbrukade batteriet i enlighet
med lokala föreskrifter.3. Montera ett nytt batteri så som visas.
Kontrollera batteriets polaritet.4. Tryck ihop den smarta nyckelns hölje
försiktigt.
MAU89010
HuvudströmbrytareHuvudströmbrytaren används för att slå på
och av fordonet, låsa och låsa upp styr-
ningen samt öppna sadeln och tanklocket.
När huvudströmbrytaren har tryckts in och
1. BatteriSpecificerat batteri:
CR2032
1
1. Batteri
1
1. Huvudströmbrytare
2. Huvudströmställare
1. Indikatorlampa för smart
nyckelsystem “ ”
12
1
UBX9M0M0.book Page 7 Wednesday, January 22, 2020 5:04 PM
Page 25 of 108

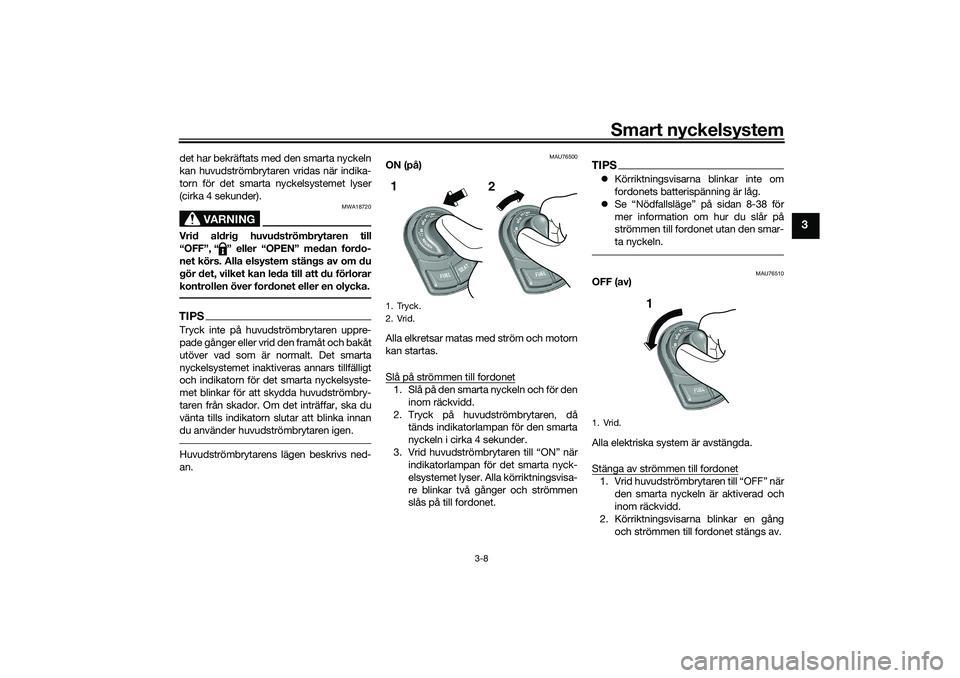

Smart nyckelsystem
3-8
3
det har bekräftats med den smarta nyckeln
kan huvudströmbrytaren vridas när indika-
torn för det smarta nyckelsystemet lyser
(cirka 4 sekunder).
VARNING
MWA18720
Vrid aldrig huvudströmbrytaren till
“OFF”, “ ” eller “OPEN” medan fordo-
net körs. Alla elsystem stängs av om du
gör det, vilket kan leda till att du förlorar
kontrollen över fordonet eller en olycka.TIPSTryck inte på huvudströmbrytaren uppre-
pade gånger eller vrid den framåt och bakåt
utöver vad som är normalt. Det smarta
nyckelsystemet inaktiveras annars tillfälligt
och indikatorn för det smarta nyckelsyste-
met blinkar för att skydda huvudströmbry-
taren från skador. Om det inträffar, ska du
vänta tills indikatorn slutar att blinka innan
du använder huvudströmbrytaren igen.Huvudströmbrytarens lägen beskrivs ned-
an.
MAU76500
ON (på)
Alla elkretsar matas med ström och motorn
kan startas.
Slå på strömmen till fordonet1. Slå på den smarta nyckeln och för den
inom räckvidd.
2. Tryck på huvudströmbrytaren, då
tänds indikatorlampan för den smarta
nyckeln i cirka 4 sekunder.
3. Vrid huvudströmbrytaren till “ON” när
indikatorlampan för det smarta nyck-
elsystemet lyser. Alla körriktningsvisa-
re blinkar två gånger och strömmen
slås på till fordonet.
TIPSKörriktningsvisarna blinkar inte om
fordonets batterispänning är låg.
Se “Nödfallsläge” på sidan 8-38 för
mer information om hur du slår på
strömmen till fordonet utan den smar-
ta nyckeln.
MAU76510
OFF (av)
Alla elektriska system är avstängda.
Stänga av strömmen till fordonet1. Vrid huvudströmbrytaren till “OFF” när
den smarta nyckeln är aktiverad och
inom räckvidd.
2. Körriktningsvisarna blinkar en gång
och strömmen till fordonet stängs av.
1. Tryck.
2. Vrid.1
2
1. Vrid.
1
UBX9M0M0.book Page 8 Wednesday, January 22, 2020 5:04 PM
Page 26 of 108

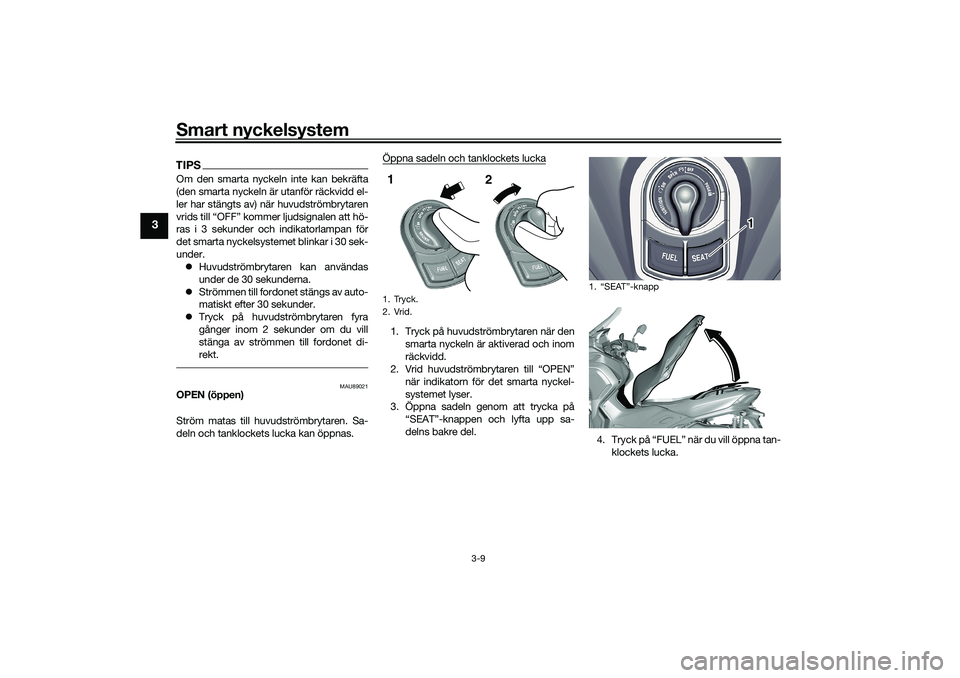

Smart nyckelsystem
3-9
3
TIPSOm den smarta nyckeln inte kan bekräfta
(den smarta nyckeln är utanför räckvidd el-
ler har stängts av) när huvudströmbrytaren
vrids till “OFF” kommer ljudsignalen att hö-
ras i 3 sekunder och indikatorlampan för
det smarta nyckelsystemet blinkar i 30 sek-
under.
Huvudströmbrytaren kan användas
under de 30 sekunderna.
Strömmen till fordonet stängs av auto-
matiskt efter 30 sekunder.
Tryck på huvudströmbrytaren fyra
gånger inom 2 sekunder om du vill
stänga av strömmen till fordonet di-
rekt.
MAU89021
OPEN (öppen)
Ström matas till huvudströmbrytaren. Sa-
deln och tanklockets lucka kan öppnas.Öppna sadeln och tanklockets lucka
1. Tryck på huvudströmbrytaren när den
smarta nyckeln är aktiverad och inom
räckvidd.
2. Vrid huvudströmbrytaren till “OPEN”
när indikatorn för det smarta nyckel-
systemet lyser.
3. Öppna sadeln genom att trycka på
“SEAT”-knappen och lyfta upp sa-
delns bakre del.
4. Tryck på “FUEL” när du vill öppna tan-
klockets lucka.1. Tryck.
2. Vrid.1
2
1.
1
UBX9M0M0.book Page 9 Wednesday, January 22, 2020 5:04 PM
Page 27 of 108

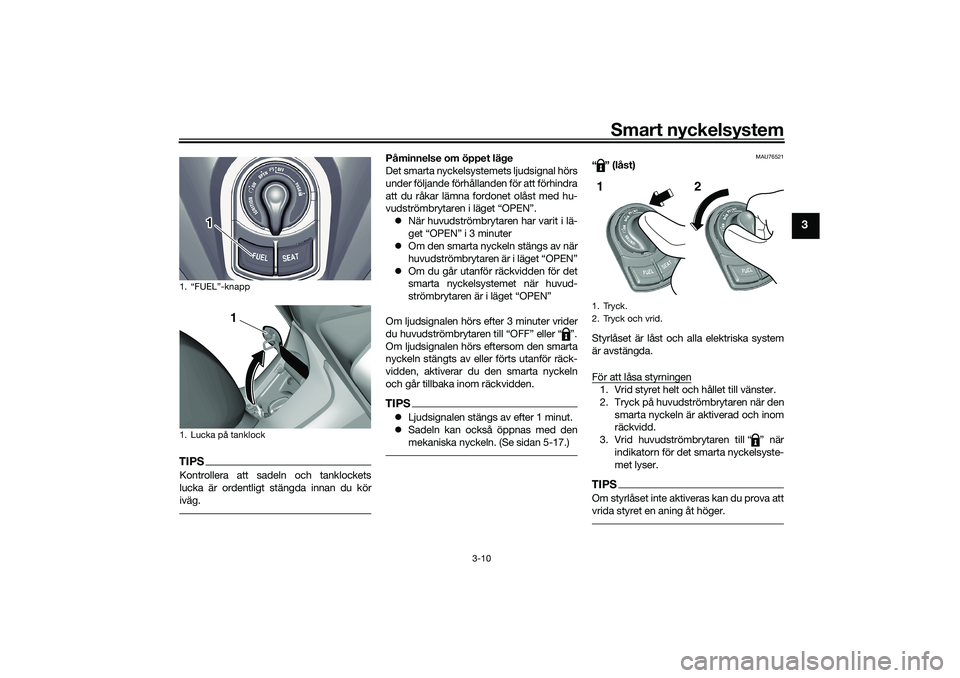

Smart nyckelsystem
3-10
3
TIPSKontrollera att sadeln och tanklockets
lucka är ordentligt stängda innan du kör
iväg.
Påminnelse om öppet läge
Det smarta nyckelsystemets ljudsignal hörs
under följande förhållanden för att förhindra
att du råkar lämna fordonet olåst med hu-
vudströmbrytaren i läget “OPEN”.
När huvudströmbrytaren har varit i lä-
get “OPEN” i 3 minuter
Om den smarta nyckeln stängs av när
huvudströmbrytaren är i läget “OPEN”
Om du går utanför räckvidden för det
smarta nyckelsystemet när huvud-
strömbrytaren är i läget “OPEN”
Om ljudsignalen hörs efter 3 minuter vrider
du huvudströmbrytaren till “OFF” eller “ ”.
Om ljudsignalen hörs eftersom den smarta
nyckeln stängts av eller förts utanför räck-
vidden, aktiverar du den smarta nyckeln
och går tillbaka inom räckvidden.TIPSLjudsignalen stängs av efter 1 minut.
Sadeln kan också öppnas med den
mekaniska nyckeln. (Se sidan 5-17.)
MAU76521
“” (låst)
Styrlåset är låst och alla elektriska system
är avstängda.
För att låsa styrningen1. Vrid styret helt och hållet till vänster.
2. Tryck på huvudströmbrytaren när den
smarta nyckeln är aktiverad och inom
räckvidd.
3. Vrid huvudströmbrytaren till “ ” när
indikatorn för det smarta nyckelsyste-
met lyser.TIPSOm styrlåset inte aktiveras kan du prova att
vrida styret en aning åt höger.
1. “FUEL”-knapp
1. Lucka på tanklock
1
1
1. Tryck.
2. Tryck och vrid.1
2
UBX9M0M0.book Page 10 Wednesday, January 22, 2020 5:04 PM
Page 28 of 108
Smart nyckelsystem
3-11
3

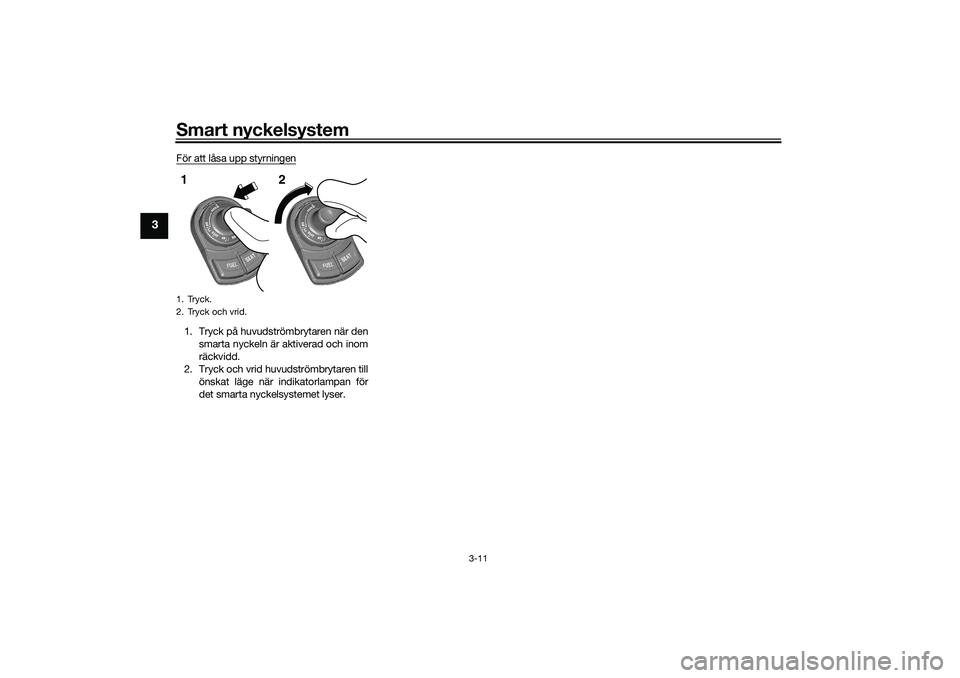

För att låsa upp styrningen1. Tryck på huvudströmbrytaren när den
smarta nyckeln är aktiverad och inom
räckvidd.
2. Tryck och vrid huvudströmbrytaren till
önskat läge när indikatorlampan för
det smarta nyckelsystemet lyser.1. Tryck.
2. Tryck och vrid.1
2
UBX9M0M0.book Page 11 Wednesday, January 22, 2020 5:04 PM
Page 29 of 108

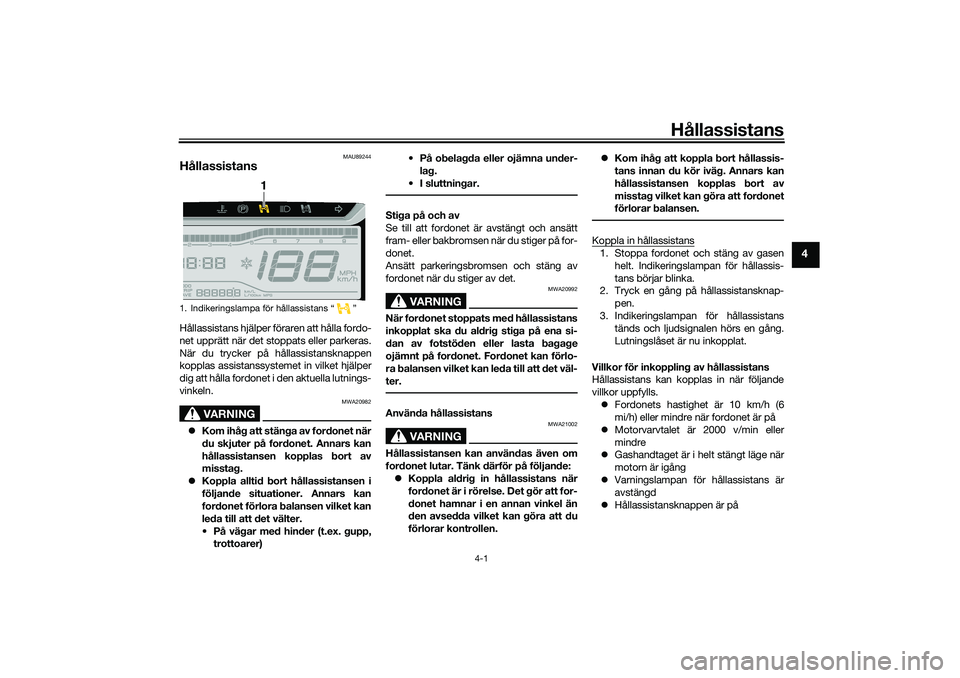

Hållassistans
4-1
4
MAU89244
HållassistansHållassistans hjälper föraren att hålla fordo-
net upprätt när det stoppats eller parkeras.
När du trycker på hållassistansknappen
kopplas assistanssystemet in vilket hjälper
dig att hålla fordonet i den aktuella lutnings-
vinkeln.
VARNING
MWA20982
Kom ihåg att stänga av fordonet när
du skjuter på fordonet. Annars kan
hållassistansen kopplas bort av
misstag.
Koppla alltid bort hållassistansen i
följande situationer. Annars kan
fordonet förlora balansen vilket kan
leda till att det välter.
• På vägar med hinder (t.ex. gupp,
trottoarer)• På obelagda eller ojämna under-
lag.
• I sluttningar.
Stiga på och av
Se till att fordonet är avstängt och ansätt
fram- eller bakbromsen när du stiger på for-
donet.
Ansätt parkeringsbromsen och stäng av
fordonet när du stiger av det.
VARNING
MWA20992
När fordonet stoppats med hållassistans
inkopplat ska du aldrig stiga på ena si-
dan av fotstöden eller lasta bagage
ojämnt på fordonet. Fordonet kan förlo-
ra balansen vilket kan leda till att det väl-
ter.Använda hållassistans
VARNING
MWA21002
Hållassistansen kan användas även om
fordonet lutar. Tänk därför på följande:
Koppla aldrig in hållassistans när
fordonet är i rörelse. Det gör att for-
donet hamnar i en annan vinkel än
den avsedda vilket kan göra att du
förlorar kontrollen.Kom ihåg att koppla bort hållassis-
tans innan du kör iväg. Annars kan
hållassistansen kopplas bort av
misstag vilket kan göra att fordonet
förlorar balansen.
Koppla in hållassistans1. Stoppa fordonet och stäng av gasen
helt. Indikeringslampan för hållassis-
tans börjar blinka.
2. Tryck en gång på hållassistansknap-
pen.
3. Indikeringslampan för hållassistans
tänds och ljudsignalen hörs en gång.
Lutningslåset är nu inkopplat.
Villkor för inkoppling av hållassistans
Hållassistans kan kopplas in när följande
villkor uppfylls.
Fordonets hastighet är 10 km/h (6
mi/h) eller mindre när fordonet är på
Motorvarvtalet är 2000 v/min eller
mindre
Gashandtaget är i helt stängt läge när
motorn är igång
Varningslampan för hållassistans är
avstängd
Hållassistansknappen är på
1. Indikeringslampa för hållassistans “ ”
1
UBX9M0M0.book Page 1 Wednesday, January 22, 2020 5:04 PM
Page 30 of 108

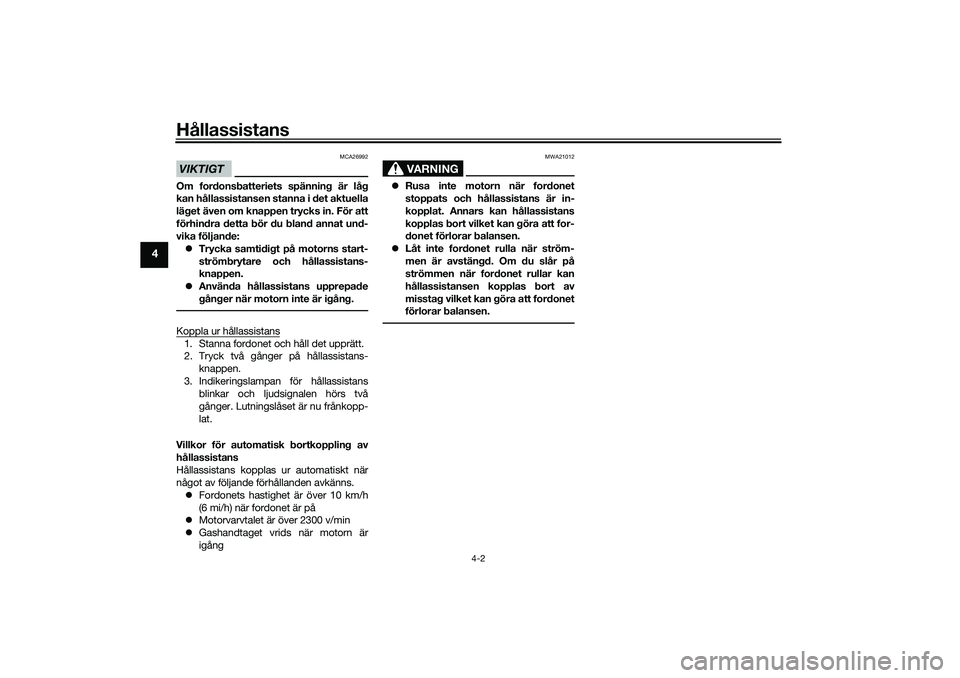

Hållassistans
4-2
4
VIKTIGT
MCA26992
Om fordonsbatteriets spänning är låg
kan hållassistansen stanna i det aktuella
läget även om knappen trycks in. För att
förhindra detta bör du bland annat und-
vika följande:
Trycka samtidigt på motorns start-
strömbrytare och hållassistans-
knappen.
Använda hållassistans upprepade
gånger när motorn inte är igång.Koppla ur hållassistans1. Stanna fordonet och håll det upprätt.
2. Tryck två gånger på hållassistans-
knappen.
3. Indikeringslampan för hållassistans
blinkar och ljudsignalen hörs två
gånger. Lutningslåset är nu frånkopp-
lat.
Villkor för automatisk bortkoppling av
hållassistans
Hållassistans kopplas ur automatiskt när
något av följande förhållanden avkänns.
Fordonets hastighet är över 10 km/h
(6 mi/h) när fordonet är på
Motorvarvtalet är över 2300 v/min
Gashandtaget vrids när motorn är
igång
VARNING
MWA21012
Rusa inte motorn när fordonet
stoppats och hållassistans är in-
kopplat. Annars kan hållassistans
kopplas bort vilket kan göra att for-
donet förlorar balansen.
Låt inte fordonet rulla när ström-
men är avstängd. Om du slår på
strömmen när fordonet rullar kan
hållassistansen kopplas bort av
misstag vilket kan göra att fordonet
förlorar balansen.
UBX9M0M0.book Page 2 Wednesday, January 22, 2020 5:04 PM
