YAMAHA TRICITY 300 2020 Bruksanvisningar (in Swedish)
Manufacturer: YAMAHA, Model Year: 2020, Model line: TRICITY 300, Model: YAMAHA TRICITY 300 2020Pages: 108, PDF Size: 19.6 MB
Page 101 of 108

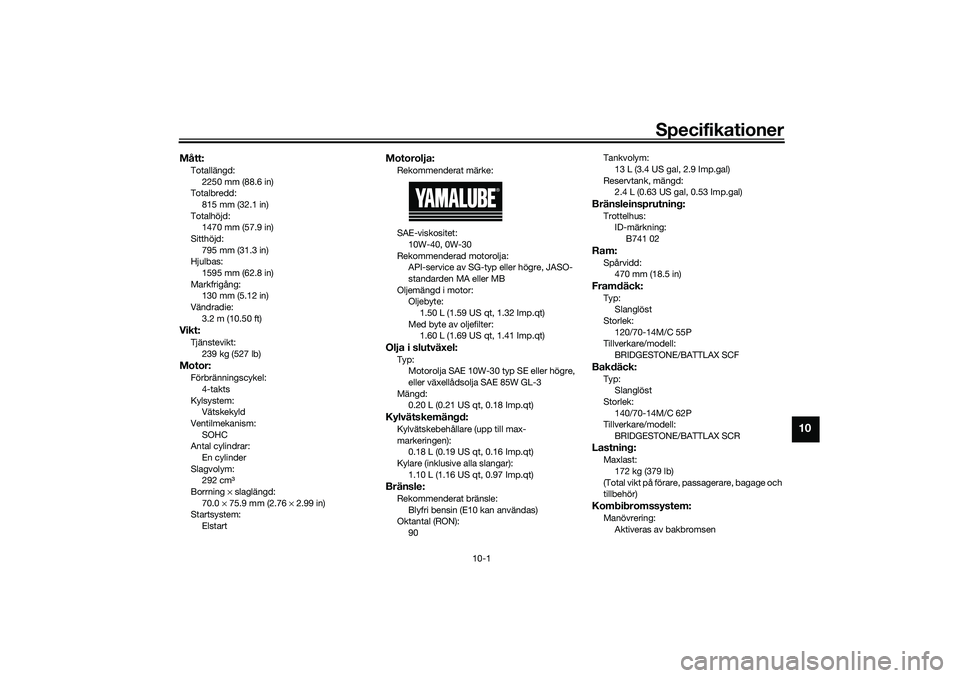

Specifikationer
10-1
10
Mått:Totallängd:
2250 mm (88.6 in)
Totalbredd:
815 mm (32.1 in)
Totalhöjd:
1470 mm (57.9 in)
Sitthöjd:
795 mm (31.3 in)
Hjulbas:
1595 mm (62.8 in)
Markfrigång:
130 mm (5.12 in)
Vändradie:
3.2 m (10.50 ft)Vikt:Tjänstevikt:
239 kg (527 lb)Motor:Förbränningscykel:
4-takts
Kylsystem:
Vätskekyld
Ventilmekanism:
SOHC
Antal cylindrar:
En cylinder
Slagvolym:
292 cm3
Borrning × slaglängd:
70.0 × 75.9 mm (2.76 × 2.99 in)
Startsystem:
Elstart
Motorolja:Rekommenderat märke:
SAE-viskositet:
10W-40, 0W-30
Rekommenderad motorolja:
API-service av SG-typ eller högre, JASO-
standarden MA eller MB
Oljemängd i motor:
Oljebyte:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Med byte av oljefilter:
1.60 L (1.69 US qt, 1.41 Imp.qt)Olja i slutväxel:Typ:
Motorolja SAE 10W-30 typ SE eller högre,
eller växellådsolja SAE 85W GL-3
Mängd:
0.20 L (0.21 US qt, 0.18 Imp.qt)Kylvätskemängd:Kylvätskebehållare (upp till max-
markeringen):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Kylare (inklusive alla slangar):
1.10 L (1.16 US qt, 0.97 Imp.qt)Bränsle:Rekommenderat bränsle:
Blyfri bensin (E10 kan användas)
Oktantal (RON):
90Tankvolym:
13 L (3.4 US gal, 2.9 Imp.gal)
Reservtank, mängd:
2.4 L (0.63 US gal, 0.53 Imp.gal)
Bränsleinsprutning:Trottelhus:
ID-märkning:
B741 02Ram:Spårvidd:
470 mm (18.5 in)Framdäck:Typ:
Slanglöst
Storlek:
120/70-14M/C 55P
Tillverkare/modell:
BRIDGESTONE/BATTLAX SCFBakdäck:Typ:
Slanglöst
Storlek:
140/70-14M/C 62P
Tillverkare/modell:
BRIDGESTONE/BATTLAX SCRLastning:Maxlast:
172 kg (379 lb)
(Total vikt på förare, passagerare, bagage och
tillbehör)Kombibromssystem:Manövrering:
Aktiveras av bakbromsen
UBX9M0M0.book Page 1 Wednesday, January 22, 2020 5:04 PM
Page 102 of 108

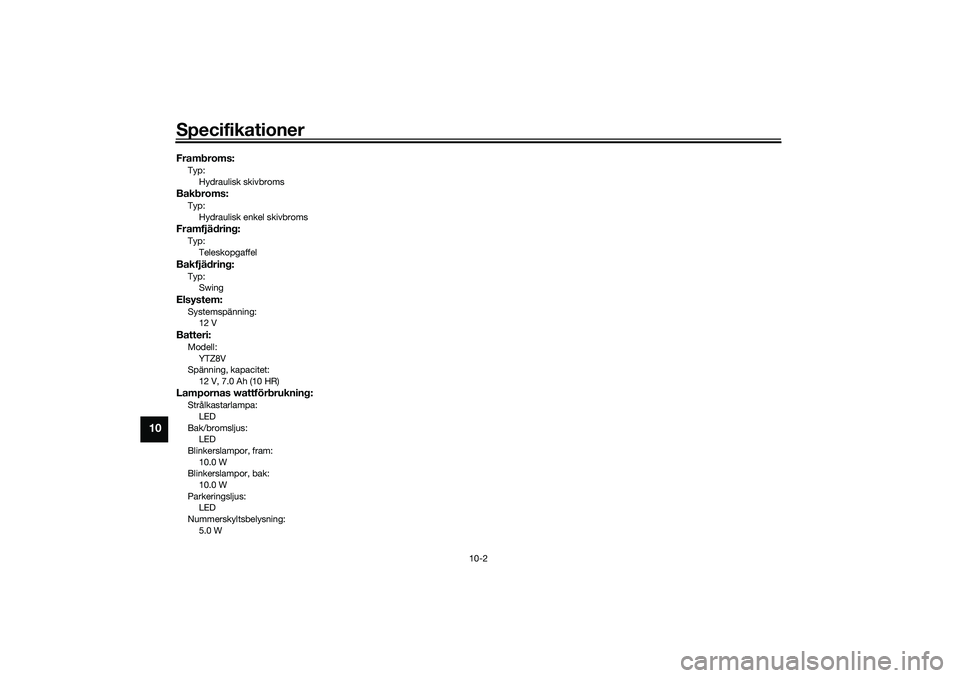

Specifikationer
10-2
10
Frambroms:Typ:
Hydraulisk skivbromsBakbroms:Typ:
Hydraulisk enkel skivbromsFramfjädring:Typ:
TeleskopgaffelBakfjädring:Typ:
SwingElsystem:Systemspänning:
12 VBatteri:Modell:
YTZ8V
Spänning, kapacitet:
12 V, 7.0 Ah (10 HR)Lampornas wattförbrukning:Strålkastarlampa:
LED
Bak/bromsljus:
LED
Blinkerslampor, fram:
10.0 W
Blinkerslampor, bak:
10.0 W
Parkeringsljus:
LED
Nummerskyltsbelysning:
5.0 W
UBX9M0M0.book Page 2 Wednesday, January 22, 2020 5:04 PM
Page 103 of 108

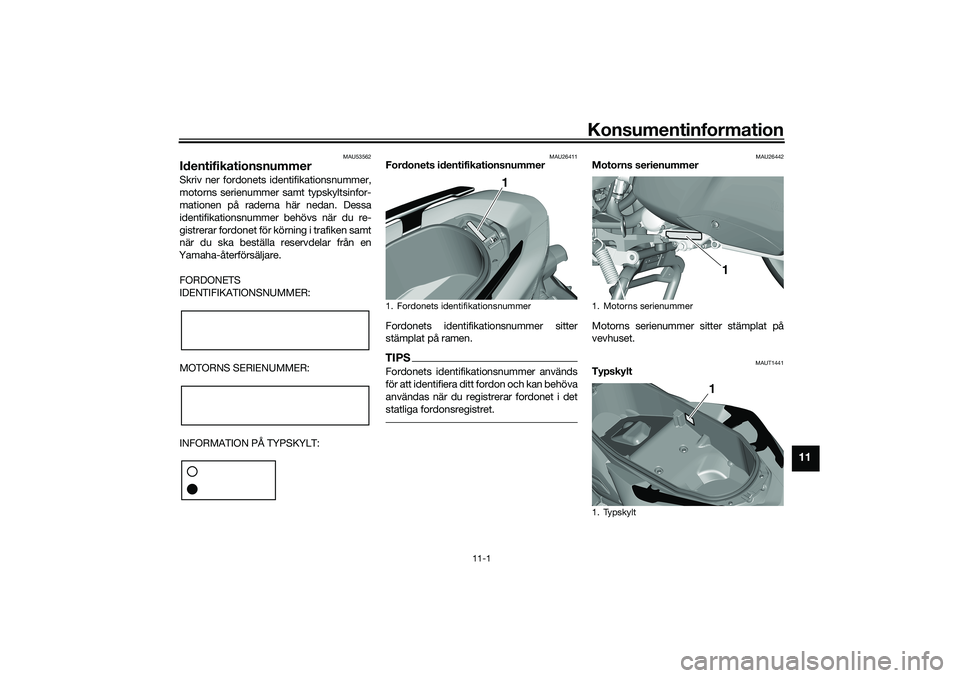

Konsumentinformation
11-1
11
MAU53562
IdentifikationsnummerSkriv ner fordonets identifikationsnummer,
motorns serienummer samt typskyltsinfor-
mationen på raderna här nedan. Dessa
identifikationsnummer behövs när du re-
gistrerar fordonet för körning i trafiken samt
när du ska beställa reservdelar från en
Yamaha-återförsäljare.
FORDONETS
IDENTIFIKATIONSNUMMER:
MOTORNS SERIENUMMER:
INFORMATION PÅ TYPSKYLT:
MAU26411
Fordonets identifikationsnummer
Fordonets identifikationsnummer sitter
stämplat på ramen.TIPSFordonets identifikationsnummer används
för att identifiera ditt fordon och kan behöva
användas när du registrerar fordonet i det
statliga fordonsregistret.
MAU26442
Motorns serienummer
Motorns serienummer sitter stämplat på
vevhuset.
MAUT1441
Typskylt
1. Fordonets identifikationsnummer
1
1. Motorns serienummer
1. Typskylt
1
1
UBX9M0M0.book Page 1 Wednesday, January 22, 2020 5:04 PM
Page 104 of 108

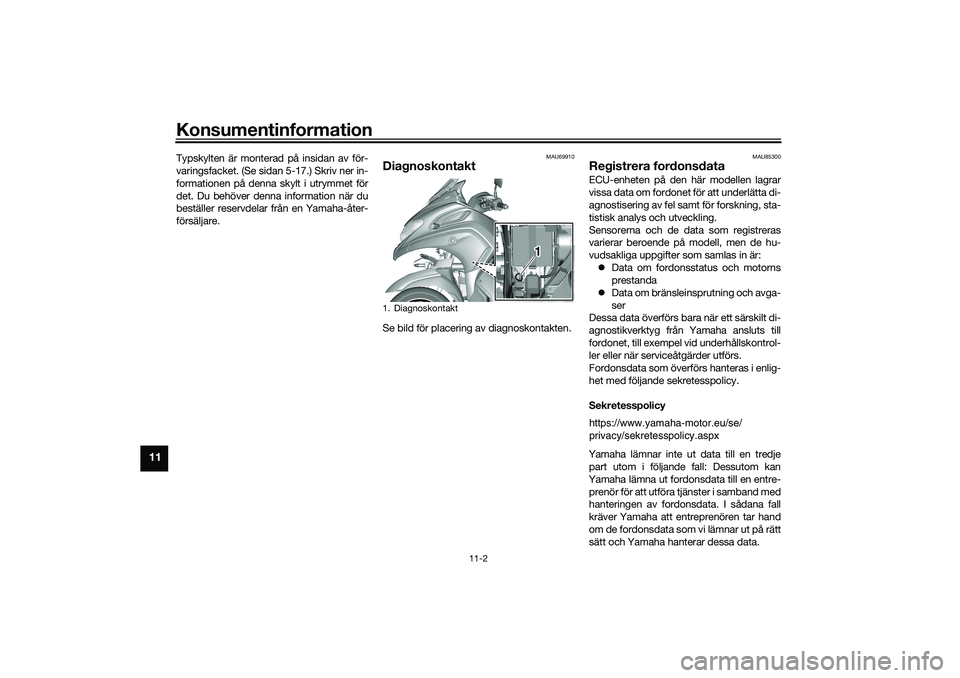

Konsumentinformation
11-2
11
Typskylten är monterad på insidan av för-
varingsfacket. (Se sidan 5-17.) Skriv ner in-
formationen på denna skylt i utrymmet för
det. Du behöver denna information när du
beställer reservdelar från en Yamaha-åter-
försäljare.
MAU69910
DiagnoskontaktSe bild för placering av diagnoskontakten.
MAU85300
Registrera fordonsdataECU-enheten på den här modellen lagrar
vissa data om fordonet för att underlätta di-
agnostisering av fel samt för forskning, sta-
tistisk analys och utveckling.
Sensorerna och de data som registreras
varierar beroende på modell, men de hu-
vudsakliga uppgifter som samlas in är:
Data om fordonsstatus och motorns
prestanda
Data om bränsleinsprutning och avga-
ser
Dessa data överförs bara när ett särskilt di-
agnostikverktyg från Yamaha ansluts till
fordonet, till exempel vid underhållskontrol-
ler eller när serviceåtgärder utförs.
Fordonsdata som överförs hanteras i enlig-
het med följande sekretesspolicy.
Sekretesspolicy
Yamaha lämnar inte ut data till en tredje
part utom i följande fall: Dessutom kan
Yamaha lämna ut fordonsdata till en entre-
prenör för att utföra tjänster i samband med
hanteringen av fordonsdata. I sådana fall
kräver Yamaha att entreprenören tar hand
om de fordonsdata som vi lämnar ut på rätt
sätt och Yamaha hanterar dessa data.
1. Diagnoskontakt
1 1
https://www.yamaha-motor.eu/se/
privacy/sekretesspolicy.aspx
UBX9M0M0.book Page 2 Wednesday, January 22, 2020 5:04 PM
Page 105 of 108

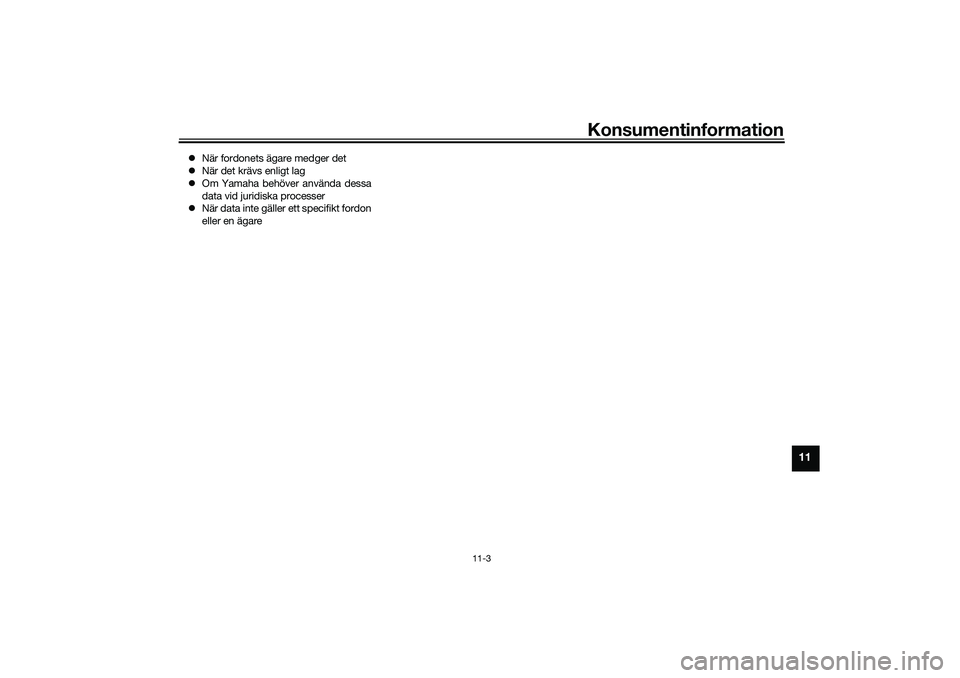

Konsumentinformation
11-3
11
När fordonets ägare medger det
När det krävs enligt lag
Om Yamaha behöver använda dessa
data vid juridiska processer
När data inte gäller ett specifikt fordon
eller en ägare
UBX9M0M0.book Page 3 Wednesday, January 22, 2020 5:04 PM
Page 106 of 108

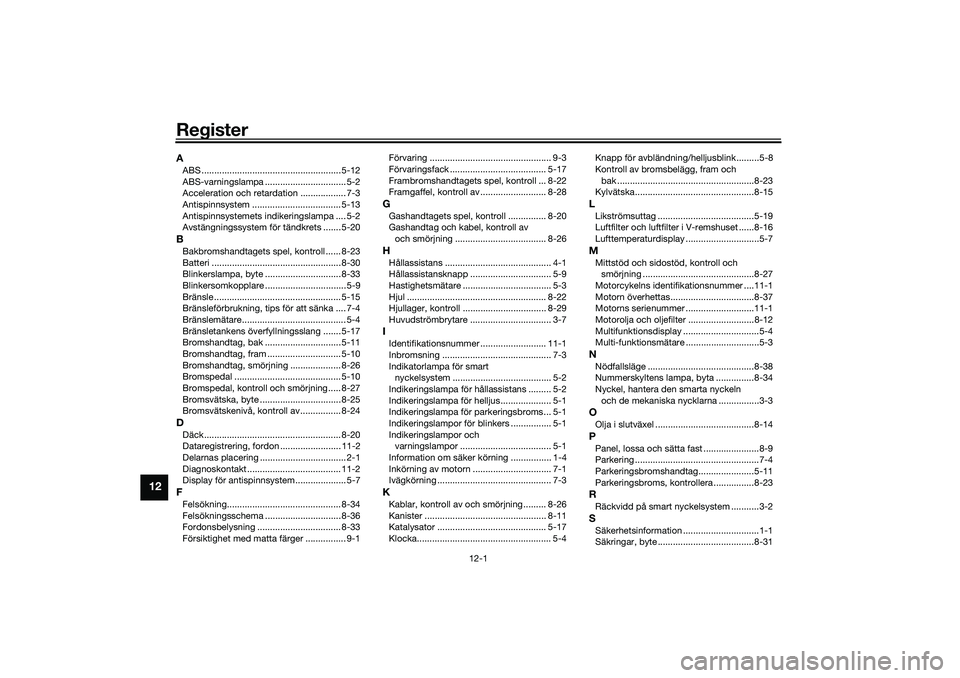

12-1
12
RegisterAABS ....................................................... 5-12
ABS-varningslampa ................................ 5-2
Acceleration och retardation .................. 7-3
Antispinnsystem ................................... 5-13
Antispinnsystemets indikeringslampa .... 5-2
Avstängningssystem för tändkrets ....... 5-20BBakbromshandtagets spel, kontroll ...... 8-23
Batteri ................................................... 8-30
Blinkerslampa, byte .............................. 8-33
Blinkersomkopplare ................................ 5-9
Bränsle .................................................. 5-15
Bränsleförbrukning, tips för att sänka .... 7-4
Bränslemätare......................................... 5-4
Bränsletankens överfyllningsslang ....... 5-17
Bromshandtag, bak .............................. 5-11
Bromshandtag, fram ............................. 5-10
Bromshandtag, smörjning .................... 8-26
Bromspedal .......................................... 5-10
Bromspedal, kontroll och smörjning ..... 8-27
Bromsvätska, byte ................................ 8-25
Bromsvätskenivå, kontroll av ................ 8-24DDäck...................................................... 8-20
Dataregistrering, fordon ........................ 11-2
Delarnas placering .................................. 2-1
Diagnoskontakt ..................................... 11-2
Display för antispinnsystem.................... 5-7FFelsökning............................................. 8-34
Felsökningsschema .............................. 8-36
Fordonsbelysning ................................. 8-33
Försiktighet med matta färger ................ 9-1Förvaring ................................................ 9-3
Förvaringsfack ...................................... 5-17
Frambromshandtagets spel, kontroll ... 8-22
Framgaffel, kontroll av .......................... 8-28
GGashandtagets spel, kontroll ............... 8-20
Gashandtag och kabel, kontroll av
och smörjning .................................... 8-26HHållassistans .......................................... 4-1
Hållassistansknapp ................................ 5-9
Hastighetsmätare ................................... 5-3
Hjul ....................................................... 8-22
Hjullager, kontroll ................................. 8-29
Huvudströmbrytare ................................ 3-7IIdentifikationsnummer .......................... 11-1
Inbromsning ........................................... 7-3
Indikatorlampa för smart
nyckelsystem ....................................... 5-2
Indikeringslampa för hållassistans ......... 5-2
Indikeringslampa för helljus.................... 5-1
Indikeringslampa för parkeringsbroms... 5-1
Indikeringslampor för blinkers ................ 5-1
Indikeringslampor och
varningslampor .................................... 5-1
Information om säker körning ................ 1-4
Inkörning av motorn ............................... 7-1
Ivägkörning ............................................. 7-3KKablar, kontroll av och smörjning ......... 8-26
Kanister ................................................ 8-11
Katalysator ........................................... 5-17
Klocka..................................................... 5-4Knapp för avbländning/helljusblink .........5-8
Kontroll av bromsbelägg, fram och
bak ......................................................8-23
Kylvätska...............................................8-15
LLikströmsuttag ......................................5-19
Luftfilter och luftfilter i V-remshuset ......8-16
Lufttemperaturdisplay .............................5-7MMittstöd och sidostöd, kontroll och
smörjning ............................................8-27
Motorcykelns identifikationsnummer ....11-1
Motorn överhettas.................................8-37
Motorns serienummer ...........................11-1
Motorolja och oljefilter ..........................8-12
Multifunktionsdisplay ..............................5-4
Multi-funktionsmätare .............................5-3NNödfallsläge ..........................................8-38
Nummerskyltens lampa, byta ...............8-34
Nyckel, hantera den smarta nyckeln
och de mekaniska nycklarna ................3-3OOlja i slutväxel .......................................8-14PPanel, lossa och sätta fast ......................8-9
Parkering .................................................7-4
Parkeringsbromshandtag......................5-11
Parkeringsbroms, kontrollera ................8-23RRäckvidd på smart nyckelsystem ...........3-2SSäkerhetsinformation ..............................1-1
Säkringar, byte ......................................8-31
UBX9M0M0.book Page 1 Wednesday, January 22, 2020 5:04 PM
Page 107 of 108

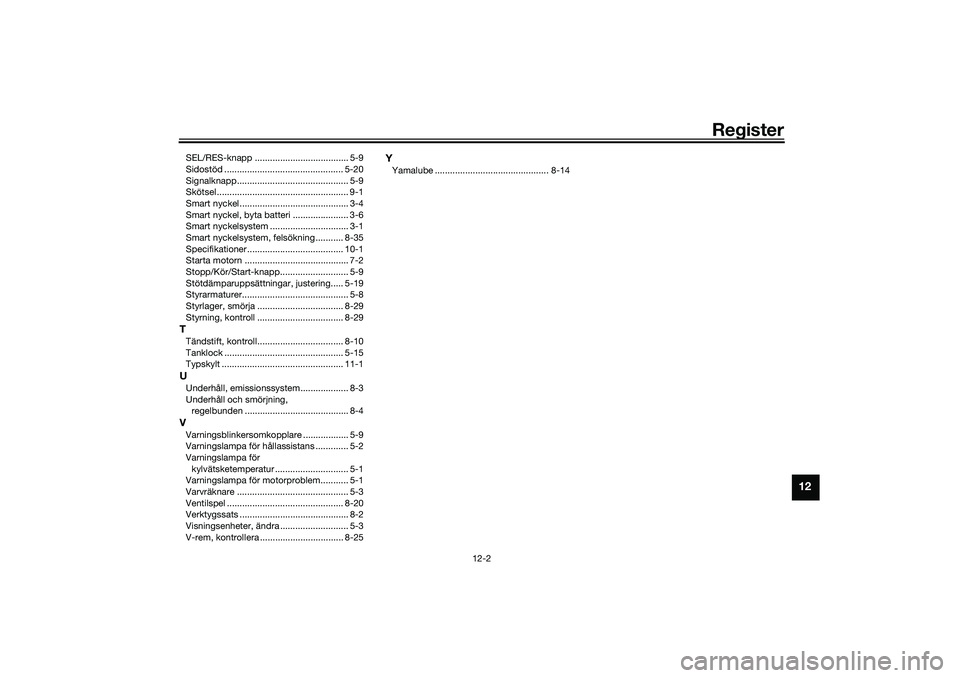

Register
12-2
12
SEL/RES-knapp ..................................... 5-9
Sidostöd ............................................... 5-20
Signalknapp............................................ 5-9
Skötsel.................................................... 9-1
Smart nyckel........................................... 3-4
Smart nyckel, byta batteri ...................... 3-6
Smart nyckelsystem ............................... 3-1
Smart nyckelsystem, felsökning ........... 8-35
Specifikationer ...................................... 10-1
Starta motorn ......................................... 7-2
Stopp/Kör/Start-knapp........................... 5-9
Stötdämparuppsättningar, justering..... 5-19
Styrarmaturer.......................................... 5-8
Styrlager, smörja .................................. 8-29
Styrning, kontroll .................................. 8-29TTändstift, kontroll.................................. 8-10
Tanklock ............................................... 5-15
Typskylt ................................................ 11-1UUnderhåll, emissionssystem................... 8-3
Underhåll och smörjning,
regelbunden ......................................... 8-4VVarningsblinkersomkopplare .................. 5-9
Varningslampa för hållassistans ............. 5-2
Varningslampa för
kylvätsketemperatur ............................. 5-1
Varningslampa för motorproblem........... 5-1
Varvräknare ............................................ 5-3
Ventilspel .............................................. 8-20
Verktygssats ........................................... 8-2
Visningsenheter, ändra ........................... 5-3
V-rem, kontrollera ................................. 8-25
YYamalube ............................................. 8-14
UBX9M0M0.book Page 2 Wednesday, January 22, 2020 5:04 PM
Page 108 of 108
DIC183
Bruksanvisning i original
PRINTED IN THE NETHERLANDS2020.01
