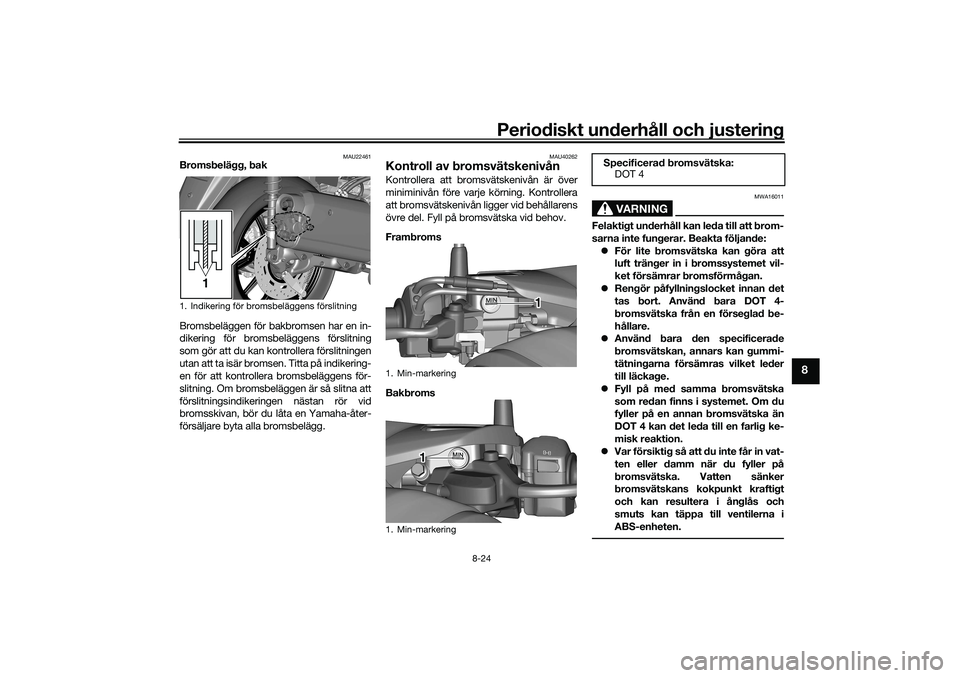

Periodiskt underhåll och justering
8-24
8
MAU22461
Bromsbelägg, bak
Bromsbeläggen för bakbromsen har en in-
dikering för bromsbeläggens förslitning
som gör att du kan kontrollera förslitningen
u t an a t t t a is ä r br o m s en . T i t t a p å i n d i k er i n g -
en för att kontrollera bromsbeläggens för-
slitning. Om bromsbeläggen är så slitna att
förslitningsindikeringen nästan rör vid
bromsskivan, bör du låta en Yamaha-åter-
försäljare byta alla bromsbelägg.
MAU40262
Kontroll av bromsvätskenivånKontrollera att bromsvätskenivån är över
miniminivån före varje körning. Kontrollera
att bromsvätskenivån ligger vid behållarens
övre del. Fyll på bromsvätska vid behov.
Frambroms
Bakbroms
VARNING
MWA16011
Felaktigt underhåll kan leda till att brom-
sarna inte fungerar. Beakta följande:
För lite bromsvätska kan göra att
luft tränger in i bromssystemet vil-
ket försämrar bromsförmågan.
Rengör påfyllningslocket innan det
tas bort. Använd bara DOT 4-
bromsvätska från en förseglad be-
hållare.
Använd bara den specificerade
bromsvätskan, annars kan gummi-
tätningarna försämras vilket leder
till läckage.
Fyll på med samma bromsvätska
som redan finns i systemet. Om du
fyller på en annan bromsvätska än
DOT 4 kan det leda till en farlig ke-
misk reaktion.
Var försiktig så att du inte får in vat-
ten eller damm när du fyller på
bromsvätska. Vatten sänker
bromsvätskans kokpunkt kraftigt
och kan resultera i ånglås och
smuts kan täppa till ventilerna i
ABS-enheten.
1. Indikering för bromsbeläggens förslitning
1
1. Min-markering
1. Min-markering
1 1
1 1
Specificerad bromsvätska:
DOT 4
UBX9M0M0.book Page 24 Wednesday, January 22, 2020 5:04 PM

Periodiskt underhåll och justering

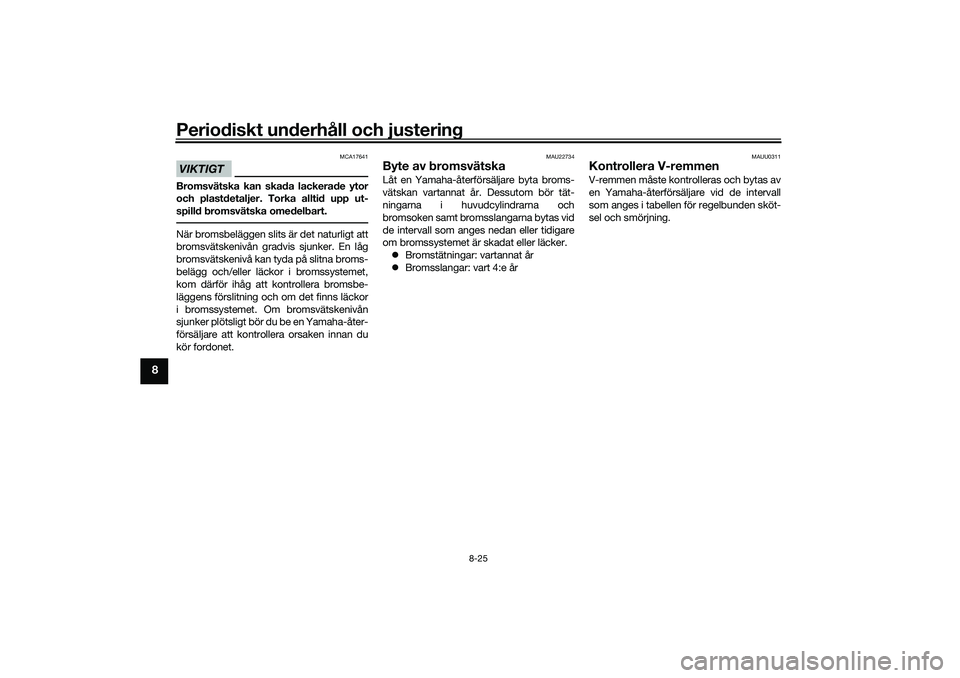

8-25
8
VIKTIGT
MCA17641
Bromsvätska kan skada lackerade ytor
och plastdetaljer. Torka alltid upp ut-
spilld bromsvätska omedelbart.När bromsbeläggen slits är det naturligt att
bromsvätskenivån gradvis sjunker. En låg
bromsvätskenivå kan tyda på slitna broms-
belägg och/eller läckor i bromssystemet,
kom därför ihåg att kontrollera bromsbe-
läggens förslitning och om det finns läckor
i bromssystemet. Om bromsvätskenivån
sjunker plötsligt bör du be en Yamaha-åter-
försäljare att kontrollera orsaken innan du
kör fordonet.
MAU22734
Byte av bromsvätskaLåt en Yamaha-återförsäljare byta broms-
vätskan vartannat år. Dessutom bör tät-
ningarna i huvudcylindrarna och
bromsoken samt bromsslangarna bytas vid
de intervall som anges nedan eller tidigare
om bromssystemet är skadat eller läcker.
Bromstätningar: vartannat år
Bromsslangar: vart 4:e år
MAUU0311
Kontrollera V-remmenV-remmen måste kontrolleras och bytas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
UBX9M0M0.book Page 25 Wednesday, January 22, 2020 5:04 PM

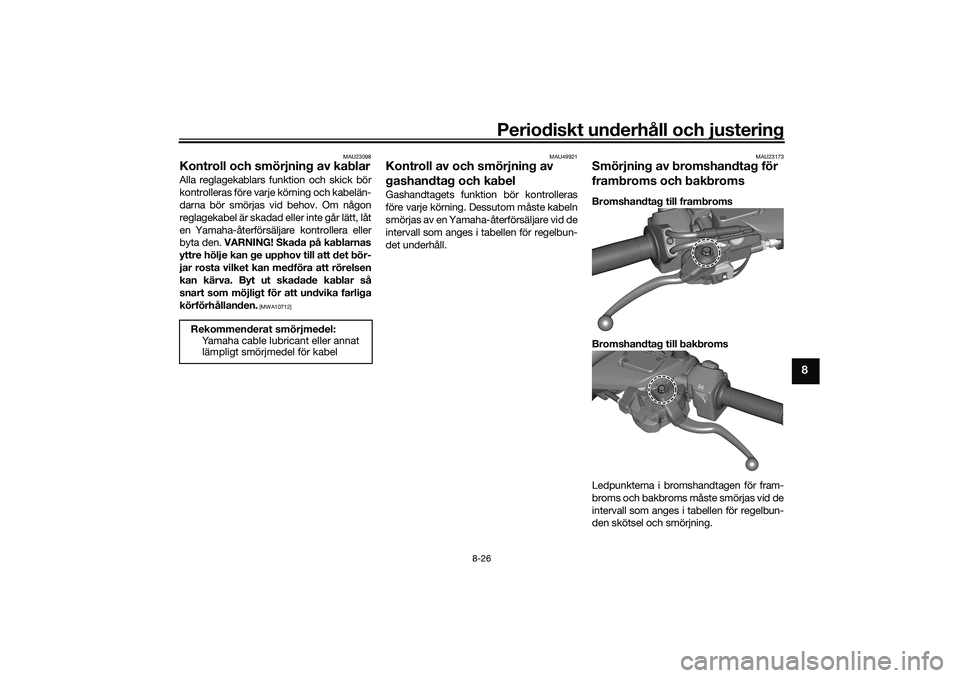

Periodiskt underhåll och justering
8-26
8
MAU23098
Kontroll och smörjning av kablarAlla reglagekablars funktion och skick bör
kontrolleras före varje körning och kabelän-
darna bör smörjas vid behov. Om någon
reglagekabel är skadad eller inte går lätt, låt
en Yamaha-återförsäljare kontrollera eller
byta den. VARNING! Skada på kablarnas
yttre hölje kan ge upphov till att det bör-
jar rosta vilket kan medföra att rörelsen
kan kärva. Byt ut skadade kablar så
snart som möjligt för att undvika farliga
körförhållanden.
[MWA10712]MAU49921
Kontroll av och smörjning av
gashandtag och kabelGashandtagets funktion bör kontrolleras
före varje körning. Dessutom måste kabeln
smörjas av en Yamaha-återförsäljare vid de
intervall som anges i tabellen för regelbun-
det underhåll.
MAU23173
Smörjning av bromshandtag för
frambroms och bakbromsBromshandtag till frambroms
Bromshandtag till bakbroms
Ledpunkterna i bromshandtagen för fram-
broms och bakbroms måste smörjas vid de
intervall som anges i tabellen för regelbun-
den skötsel och smörjning. Rekommenderat smörjmedel:
Yamaha cable lubricant eller annat
lämpligt smörjmedel för kabel
UBX9M0M0.book Page 26 Wednesday, January 22, 2020 5:04 PM

Periodiskt underhåll och justering

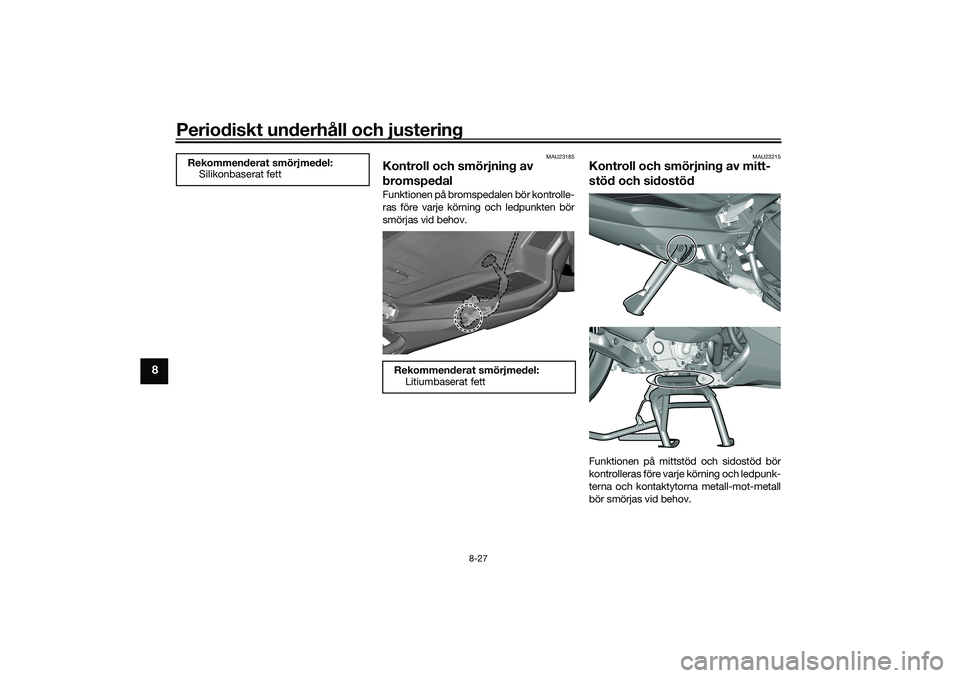

8-27
8
MAU23185
Kontroll och smörjning av
bromspedalFunktionen på bromspedalen bör kontrolle-
ras före varje körning och ledpunkten bör
smörjas vid behov.
MAU23215
Kontroll och smörjning av mitt-
stöd och sidostödFunktionen på mittstöd och sidostöd bör
kontrolleras före varje körning och ledpunk-
terna och kontaktytorna metall-mot-metall
bör smörjas vid behov. Rekommenderat smörjmedel:
Silikonbaserat fett
Rekommenderat smörjmedel:
Litiumbaserat fett
UBX9M0M0.book Page 27 Wednesday, January 22, 2020 5:04 PM

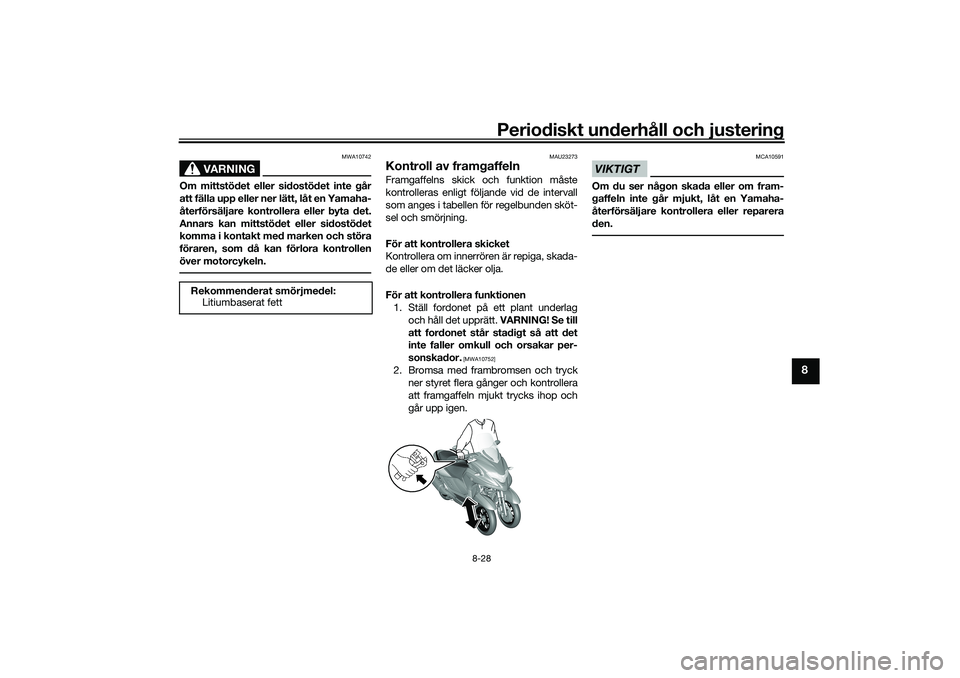

Periodiskt underhåll och justering
8-28
8
VARNING
MWA10742
Om mittstödet eller sidostödet inte går
att fälla upp eller ner lätt, låt en Yamaha-
återförsäljare kontrollera eller byta det.
Annars kan mittstödet eller sidostödet
komma i kontakt med marken och störa
föraren, som då kan förlora kontrollen
över motorcykeln.
MAU23273
Kontroll av framgaffelnFramgaffelns skick och funktion måste
kontrolleras enligt följande vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
För att kontrollera skicket
Kontrollera om innerrören är repiga, skada-
de eller om det läcker olja.
För att kontrollera funktionen
1. Ställ fordonet på ett plant underlag
och håll det upprätt. VARNING! Se till
att fordonet står stadigt så att det
inte faller omkull och orsakar per-
sonskador.
[MWA10752]
2. Bromsa med frambromsen och tryck
ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en Yamaha-
återförsäljare kontrollera eller reparera
den.
Rekommenderat smörjmedel:
Litiumbaserat fett
UBX9M0M0.book Page 28 Wednesday, January 22, 2020 5:04 PM

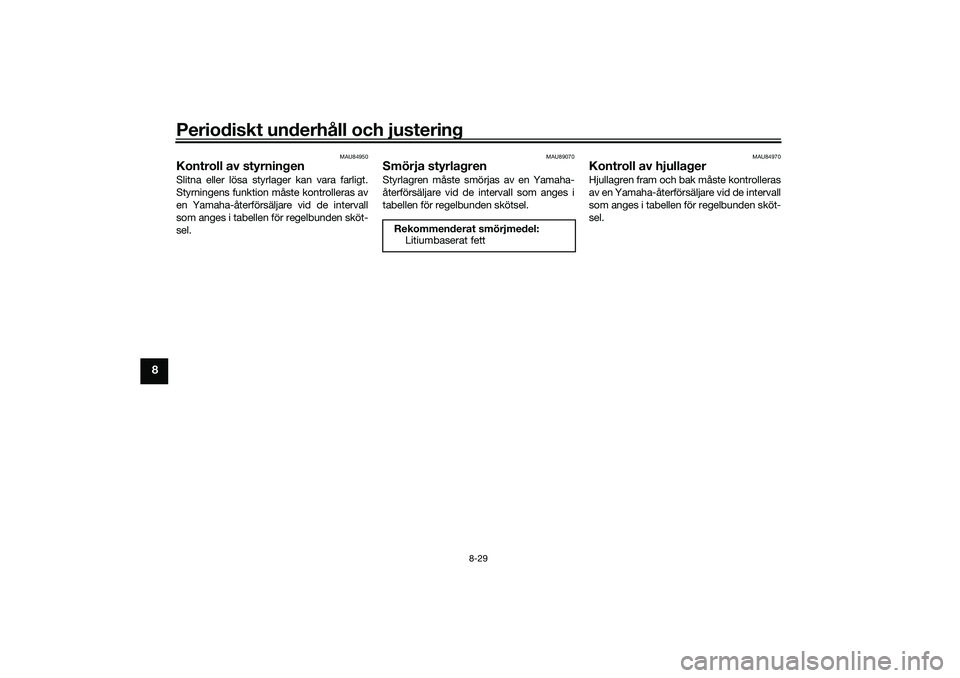

Periodiskt underhåll och justering
8-29
8
MAU84950
Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Styrningens funktion måste kontrolleras av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel.
MAU89070
Smörja styrlagrenStyrlagren måste smörjas av en Yamaha-
återförsäljare vid de intervall som anges i
tabellen för regelbunden skötsel.
MAU84970
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
av en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel.
Rekommenderat smörjmedel:
Litiumbaserat fett
UBX9M0M0.book Page 29 Wednesday, January 22, 2020 5:04 PM

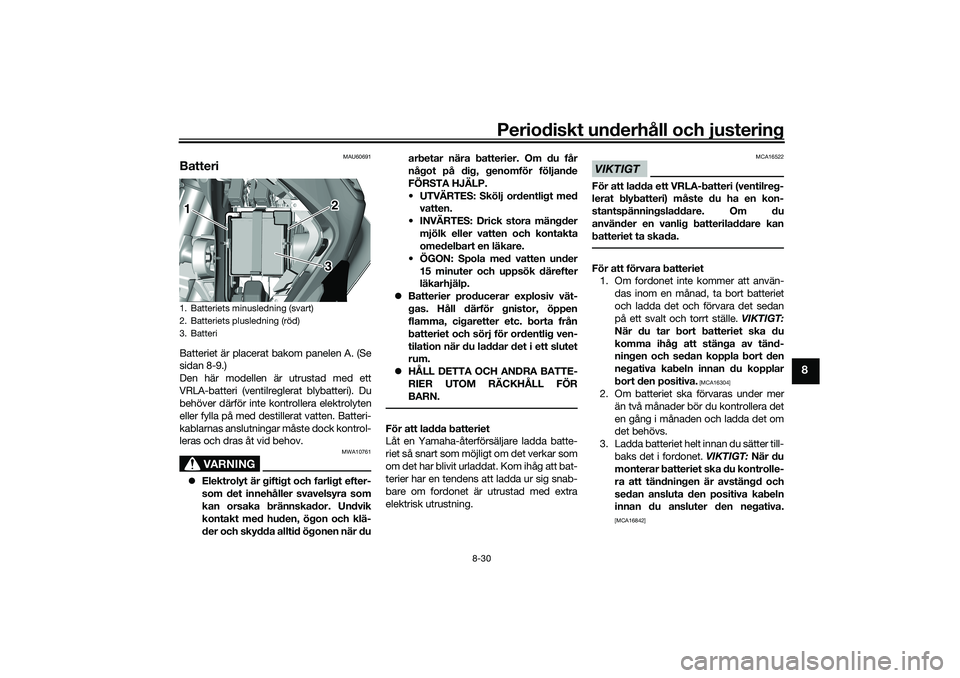

Periodiskt underhåll och justering
8-30
8
MAU60691
BatteriBatteriet är placerat bakom panelen A. (Se
sidan 8-9.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när duarbetar nära batterier. Om du får
något på dig, genomför följande
FÖRSTA HJÄLP.
• UTVÄRTES: Skölj ordentligt med
vatten.
• INVÄRTES: Drick stora mängder
mjölk eller vatten och kontakta
omedelbart en läkare.
• ÖGON: Spola med vatten under
15 minuter och uppsök därefter
läkarhjälp.
Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen
flamma, cigaretter etc. borta från
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.
HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
För att ladda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.För att förvara batteriet
1. Om fordonet inte kommer att använ-
das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar bort batteriet ska du
komma ihåg att stänga av tänd-
ningen och sedan koppla bort den
negativa kabeln innan du kopplar
bort den positiva.
[MCA16304]
2. Om batteriet ska förvaras under mer
än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till-
baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att tändningen är avstängd och
sedan ansluta den positiva kabeln
innan du ansluter den negativa.
[MCA16842]
1. Batteriets minusledning (svart)
2. Batteriets plusledning (röd)
3. Batteri12
3
UBX9M0M0.book Page 30 Wednesday, January 22, 2020 5:04 PM

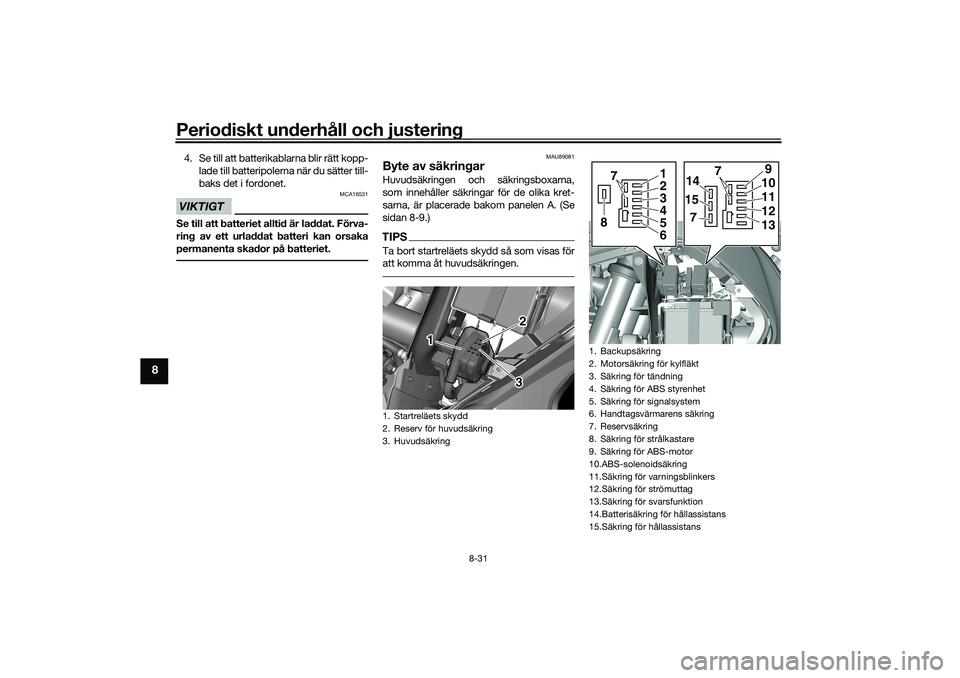

Periodiskt underhåll och justering
8-31
8
4. Se till att batterikablarna blir rätt kopp-
lade till batteripolerna när du sätter till-
baks det i fordonet.VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.
MAU89081
Byte av säkringarHuvudsäkringen och säkringsboxarna,
som innehåller säkringar för de olika kret-
sarna, är placerade bakom panelen A. (Se
sidan 8-9.)TIPSTa bort startreläets skydd så som visas för
att komma åt huvudsäkringen.1. Startreläets skydd
2. Reserv för huvudsäkring
3. Huvudsäkring
22
32
3
1
1. Backupsäkring
2. Motorsäkring för kylfläkt
3. Säkring för tändning
4. Säkring för ABS styrenhet
5. Säkring för signalsystem
6. Handtagsvärmarens säkring
7. Reservsäkring
8. Säkring för strålkastare
9. Säkring för ABS-motor
10.ABS-solenoidsäkring
11.Säkring för varningsblinkers
12.Säkring för strömuttag
13.Säkring för svarsfunktion
14.Batterisäkring för hållassistans
15.Säkring för hållassistans
14157
910111213
7
123465
7
8
UBX9M0M0.book Page 31 Wednesday, January 22, 2020 5:04 PM

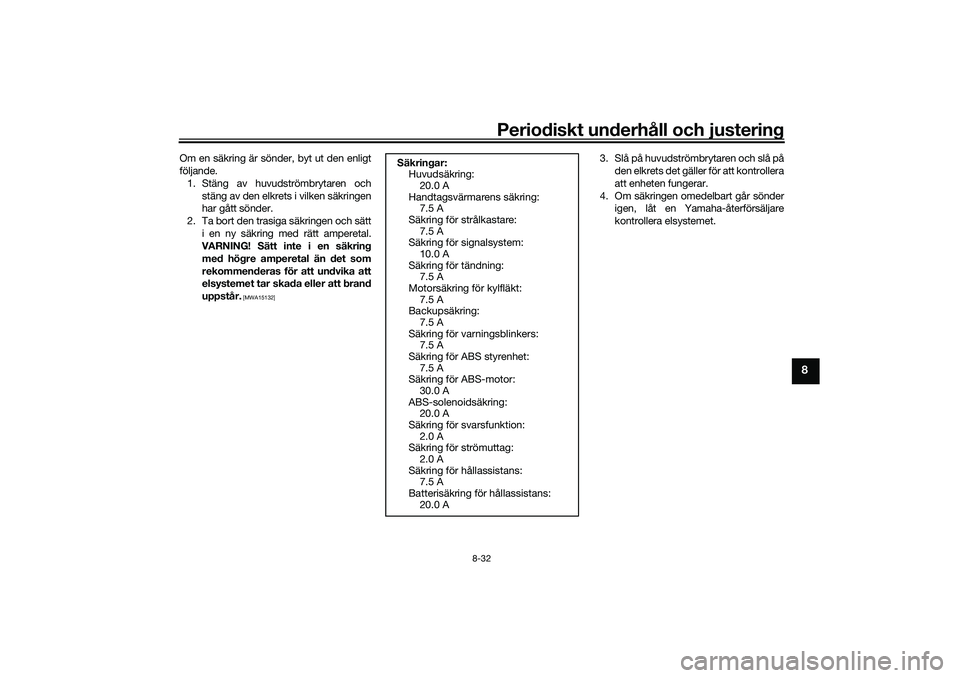

Periodiskt underhåll och justering
8-32
8
Om en säkring är sönder, byt ut den enligt
följande.
1. Stäng av huvudströmbrytaren och
stäng av den elkrets i vilken säkringen
har gått sönder.
2. Ta bort den trasiga säkringen och sätt
i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring
med högre amperetal än det som
rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]
3. Slå på huvudströmbrytaren och slå på
den elkrets det gäller för att kontrollera
att enheten fungerar.
4. Om säkringen omedelbart går sönder
igen, låt en Yamaha-återförsäljare
kontrollera elsystemet. Säkringar:
Huvudsäkring:
20.0 A
Handtagsvärmarens säkring:
7.5 A
Säkring för strålkastare:
7.5 A
Säkring för signalsystem:
10.0 A
Säkring för tändning:
7.5 A
Motorsäkring för kylfläkt:
7.5 A
Backupsäkring:
7.5 A
Säkring för varningsblinkers:
7.5 A
Säkring för ABS styrenhet:
7.5 A
Säkring för ABS-motor:
30.0 A
ABS-solenoidsäkring:
20.0 A
Säkring för svarsfunktion:
2.0 A
Säkring för strömuttag:
2.0 A
Säkring för hållassistans:
7.5 A
Batterisäkring för hållassistans:
20.0 A
UBX9M0M0.book Page 32 Wednesday, January 22, 2020 5:04 PM

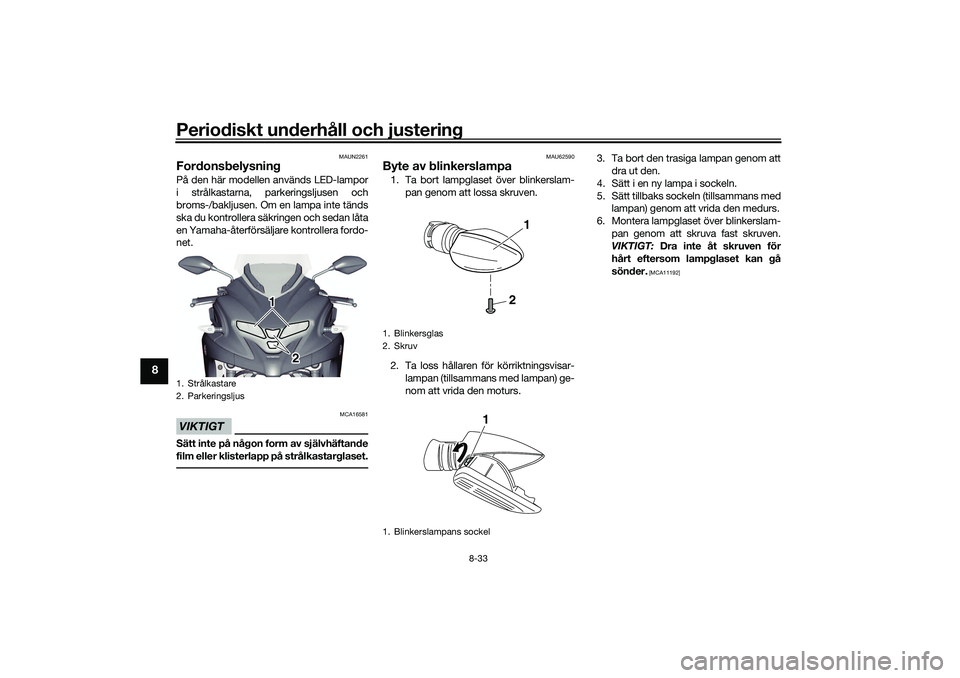

Periodiskt underhåll och justering
8-33
8
MAUN2261
FordonsbelysningPå den här modellen används LED-lampor
i strålkastarna, parkeringsljusen och
broms-/bakljusen. Om en lampa inte tänds
ska du kontrollera säkringen och sedan låta
en Yamaha-återförsäljare kontrollera fordo-
net.VIKTIGT
MCA16581
Sätt inte på någon form av självhäftande
film eller klisterlapp på strålkastarglaset.
MAU62590
Byte av blinkerslampa1. Ta bort lampglaset över blinkerslam-
pan genom att lossa skruven.
2. Ta loss hållaren för körriktningsvisar-
lampan (tillsammans med lampan) ge-
nom att vrida den moturs.3. Ta bort den trasiga lampan genom att
dra ut den.
4. Sätt i en ny lampa i sockeln.
5. Sätt tillbaks sockeln (tillsammans med
lampan) genom att vrida den medurs.
6. Montera lampglaset över blinkerslam-
pan genom att skruva fast skruven.
VIKTIGT: Dra inte åt skruven för
hårt eftersom lampglaset kan gå
sönder.
[MCA11192]
1. Strålkastare
2. Parkeringsljus
11 1
2 2
1. Blinkersglas
2. Skruv
1. Blinkerslampans sockel
2
1
1
UBX9M0M0.book Page 33 Wednesday, January 22, 2020 5:04 PM
