Periodiek onderhoud en afstelling
8-2
8
DAU85230

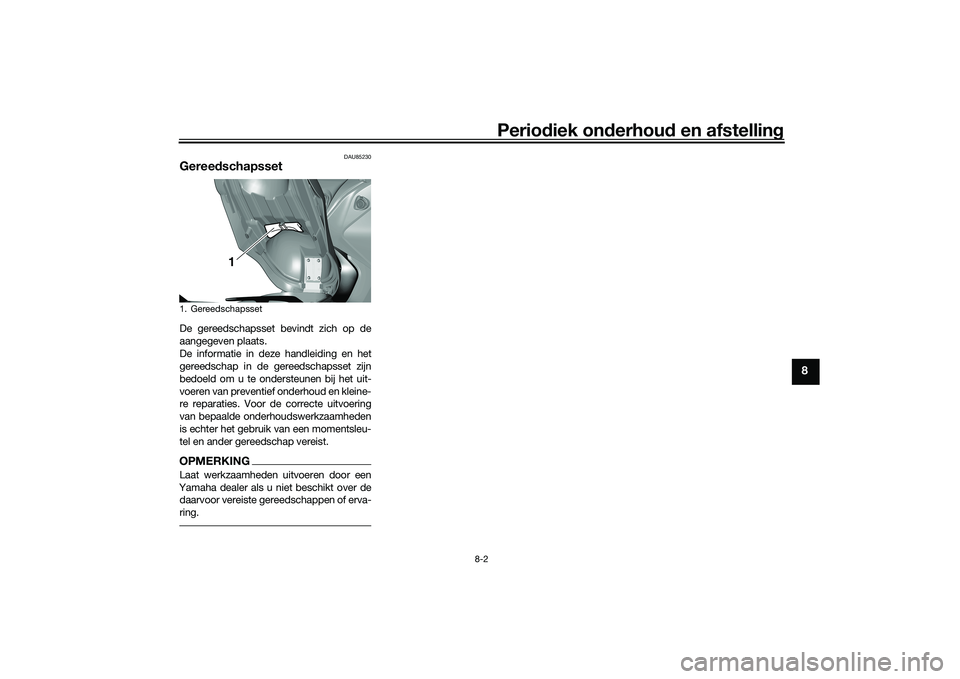

GereedschapssetDe gereedschapsset bevindt zich op de
aangegeven plaats.
De informatie in deze handleiding en het
gereedschap in de gereedschapsset zijn
bedoeld om u te ondersteunen bij het uit-
voeren van preventief onderhoud en kleine-
re reparaties. Voor de correcte uitvoering
van bepaalde onderhoudswerkzaamheden
is echter het gebruik van een momentsleu-
tel en ander gereedschap vereist.OPMERKINGLaat werkzaamheden uitvoeren door een
Yamaha dealer als u niet beschikt over de
daarvoor vereiste gereedschappen of erva-
ring.1. Gereedschapsset
1
UBX9D0D0.book Page 2 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-3
8
DAU71033

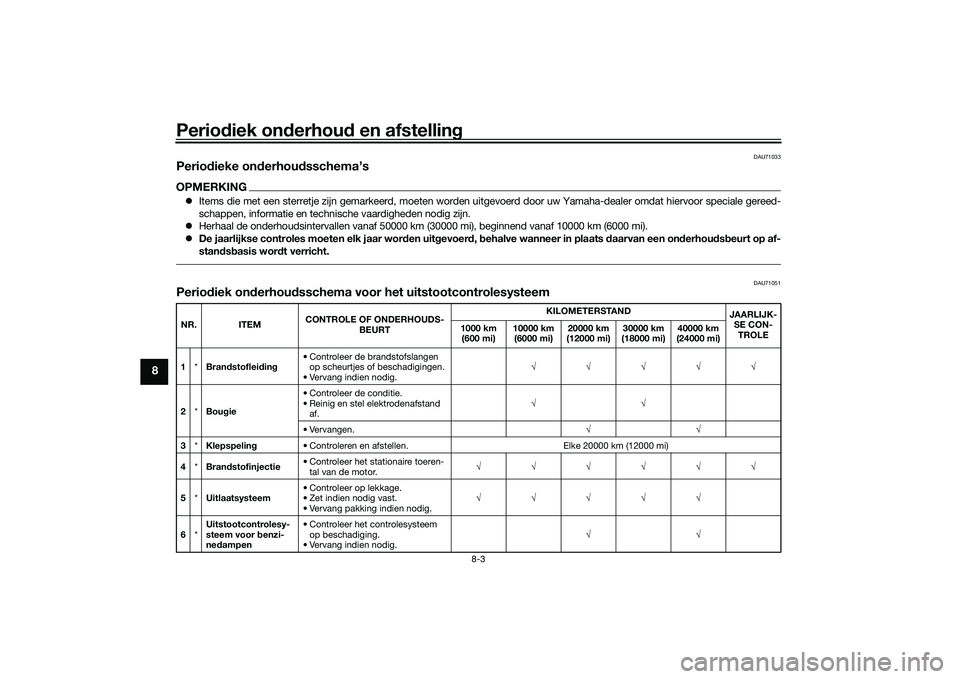

Periodieke onderhoudsschema’sOPMERKINGzItems die met een sterretje zijn gemarkeerd, moeten worden uitgevoerd door uw Yamaha-dealer omdat hiervoor speciale gereed-
schappen, informatie en technische vaardigheden nodig zijn.
zHerhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).
zDe jaarlijkse controles moeten elk jaar worden uitgevoerd, behalve wanneer in plaats daarvan een onderhoudsbeurt op af-
standsbasis wordt verricht.
DAU71051
Periodiek onderhoudsschema voor het uitstootcontrolesysteemNR. ITEMCONTROLE OF ONDERHOUDS-
BEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Brandstofleiding• Controleer de brandstofslangen
op scheurtjes of beschadigingen.
• Vervang indien nodig.√√√√√
2*Bougie• Controleer de conditie.
• Reinig en stel elektrodenafstand
af.√√
• Vervangen.√√
3*Klepspeling• Controleren en afstellen. Elke 20000 km (12000 mi)
4*Brandstofinjectie• Controleer het stationaire toeren-
tal van de motor.√√√√√√
5*Uitlaatsysteem• Controleer op lekkage.
• Zet indien nodig vast.
• Vervang pakking indien nodig.√√√√√
6*Uitstootcontrolesy-
steem voor benzi-
nedampen• Controleer het controlesysteem
op beschadiging.
• Vervang indien nodig.√√
UBX9D0D0.book Page 3 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-4
8
DAU71353

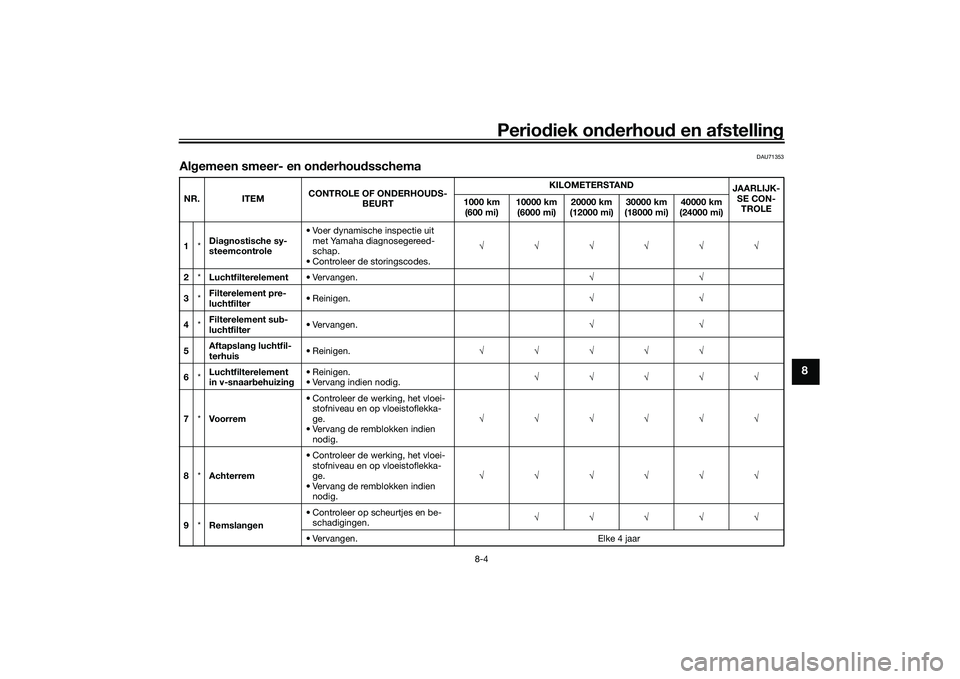

Algemeen smeer- en onderhoudsschemaNR. ITEMCONTROLE OF ONDERHOUDS-
BEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Diagnostische sy-
steemcontrole• Voer dynamische inspectie uit
met Yamaha diagnosegereed-
schap.
• Controleer de storingscodes.√√√√√√
2*Luchtfilterelement• Vervangen.√√
3*Filterelement pre-
luchtfilter• Reinigen.√√
4*Filterelement sub-
luchtfilter• Vervangen.√√
5Aftapslang luchtfil-
terhuis• Reinigen.√√√√√
6*Luchtfilterelement
in v-snaarbehuizing• Reinigen.
• Vervang indien nodig.√√√√√
7*Voorrem• Controleer de werking, het vloei-
stofniveau en op vloeistoflekka-
ge.
• Vervang de remblokken indien
nodig.√√√√√√
8*Achterrem• Controleer de werking, het vloei-
stofniveau en op vloeistoflekka-
ge.
• Vervang de remblokken indien
nodig.√√√√√√
9*Remslangen• Controleer op scheurtjes en be-
schadigingen.√√√√√
• Vervangen. Elke 4 jaar
UBX9D0D0.book Page 4 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-5
8

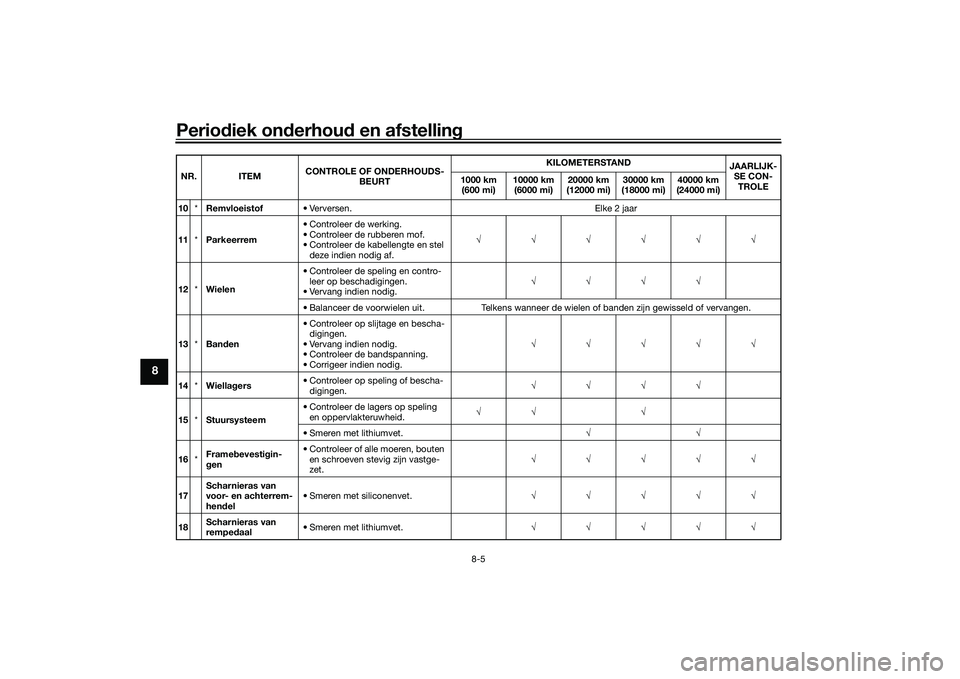

10*Remvloeistof• Verversen. Elke 2 jaar
11*Parkeerrem• Controleer de werking.
• Controleer de rubberen mof.
• Controleer de kabellengte en stel
deze indien nodig af.√√√√√√
12*Wielen• Controleer de speling en contro-
leer op beschadigingen.
• Vervang indien nodig.√√√√
• Balanceer de voorwielen uit. Telkens wanneer de wielen of banden zijn gewisseld of vervangen.
13*Banden• Controleer op slijtage en bescha-
digingen.
• Vervang indien nodig.
• Controleer de bandspanning.
• Corrigeer indien nodig.√√√√√
14*Wiellagers• Controleer op speling of bescha-
digingen.√√√√
15*Stuursysteem• Controleer de lagers op speling
en oppervlakteruwheid.√√ √
• Smeren met lithiumvet.√√
16*Framebevestigin-
gen• Controleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet.√√√√√
17Scharnieras van
voor- en achterrem-
hendel• Smeren met siliconenvet.√√√√√
18Scharnieras van
rempedaal• Smeren met lithiumvet.√√√√√ NR. ITEMCONTROLE OF ONDERHOUDS-
BEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)UBX9D0D0.book Page 5 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-6
8
19*Gekoppeld remsy-
steem• Controleer de vrije slag van de
kabel en stel deze indien nodig af.
• Smeer de scharnierpunten en be-
wegende delen met siliconenvet.
• Smeer het kabeluiteinde met lithi-
umvet.√√√√√√
• Smeer het scharnier van het rem-
pedaal met lithiumvet.√√√√√
20Zijstandaard, mid-
denbok• Controleer de werking.
• Smeren met lithiumvet.√√√√√
21*Zijstandaardscha-
kelaar• Controleer de werking en vervang
indien nodig.√√√√√√
22*Voorvork• Controleer op een correcte wer-
king en olielekkage.
• Vervang indien nodig.√√√√
23*Schokdemperunits• Controleer op een correcte wer-
king en olielekkage.
• Vervang indien nodig.√√√√
24 Motorolie• Verversen (warm de motor op al-
vorens olie af te tappen).
• Controleer het olieniveau en con-
troleer de machine op olielekka-
ge.Bij het eerste interval en wanneer de indicator olieverversing gaat
knipperen of branden.√
25 Oliefilterelement• Vervangen.√√√
26*Eindoverbrengings-
olie• Controleer de machine op olielek-
kage.√√√√√
• Verversen.√√√ NR. ITEMCONTROLE OF ONDERHOUDS-
BEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)
40000 km
(24000 mi)
UBX9D0D0.book Page 6 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-7
8
DAU79370
OPMERKINGzMotorluchtfilter en luchtfilter van V-snaarbehuizing
• Het motorluchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht om beschadiging
te voorkomen.
• Het motorluchtfilterelement en het element van het secundaire luchtfilter moeten vaker worden vervangen en het luchtfilterele-
ment van de V-snaarbehuizing moet vaker worden gereinigd bij rijden in zeer stoffige of vochtige gebieden.27*Koelsysteem• Controleer het koelvloeistofni-
veau en controleer de machine
op vloeistoflekkage.√√√√√
• Verversen. Elke 3 jaar
28*V-snaar• Vervangen. Wanneer de indicator V-snaarvervanging knippert [elke 20000 km (12000 mi)]
29*Voor- en achterrem-
schakelaar• Controleer de werking.√√√√√√
30*Bewegende delen
en kabels•Smeren.√√√√√
31*Gasgreephuis en
gaskabel• Controleer werking en vrije slag.
• Stel de vrije slag van de gaskabel
af indien nodig.
• Smeer het gasgreephuis en de
gaskabel.√√√√√
32*Lampen, richting-
aanwijzers en scha-
kelaars• Controleer de werking.
• Stel de koplamplichtbundel af.√√√√√√ NR. ITEMCONTROLE OF ONDERHOUDS-
BEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)UBX9D0D0.book Page 7 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-8
8

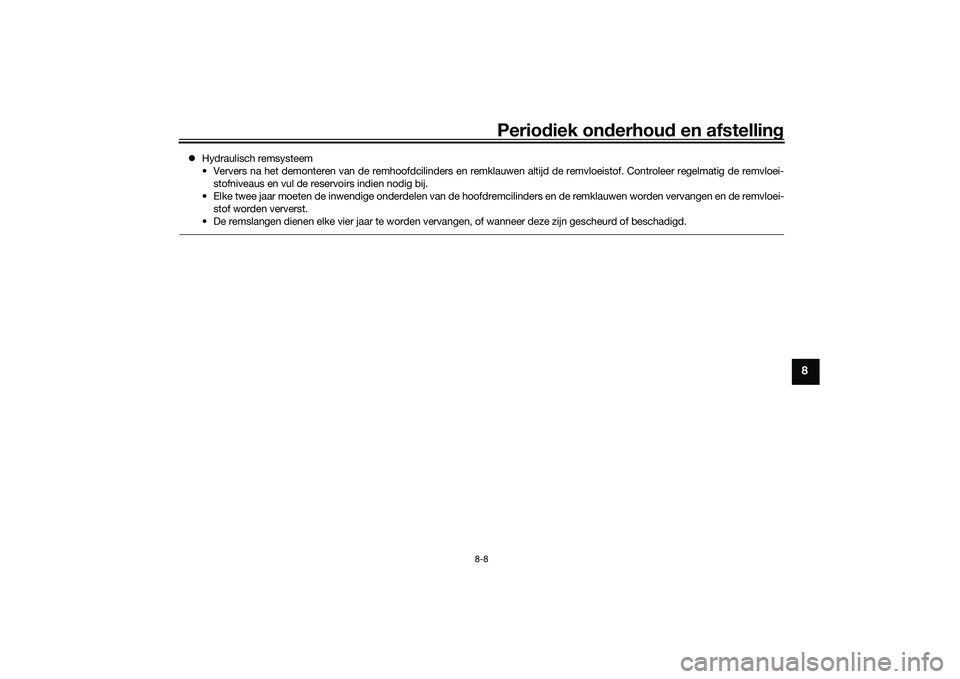

zHydraulisch remsysteem
• Ververs na het demonteren van de remhoofdcilinders en remklauwen altijd de remvloeistof. Controleer regelmatig de remvloei-
stofniveaus en vul de reservoirs indien nodig bij.
• Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinders en de remklauwen worden vervangen en de remvloei-
stof worden ververst.
• De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.
UBX9D0D0.book Page 8 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-9
8
DAU18752

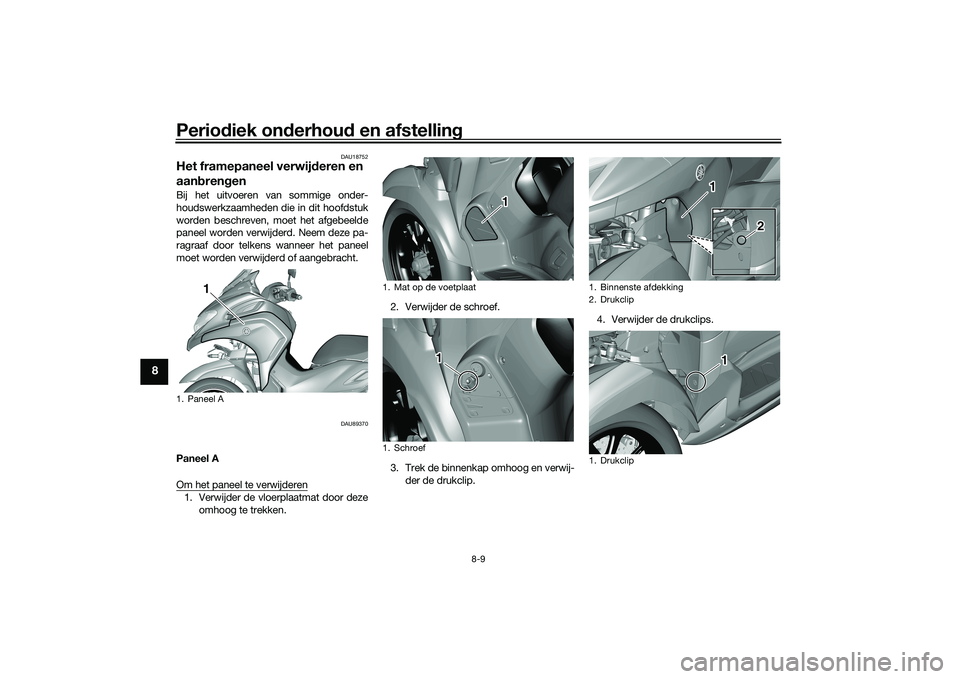

Het framepaneel verwijderen en
aanbrengenBij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moet het afgebeelde
paneel worden verwijderd. Neem deze pa-
ragraaf door telkens wanneer het paneel
moet worden verwijderd of aangebracht.
DAU89370
Paneel A
Om het paneel te verwijderen1. Verwijder de vloerplaatmat door deze
omhoog te trekken.2. Verwijder de schroef.
3. Trek de binnenkap omhoog en verwij-
der de drukclip.4. Verwijder de drukclips.1. Paneel A
1
1. Mat op de voetplaat
1. Schroef
1 1
11 1
1. Binnenste afdekking
2. Drukclip
1. Drukclip
11 1
2
2
11 1
UBX9D0D0.book Page 9 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-10
8

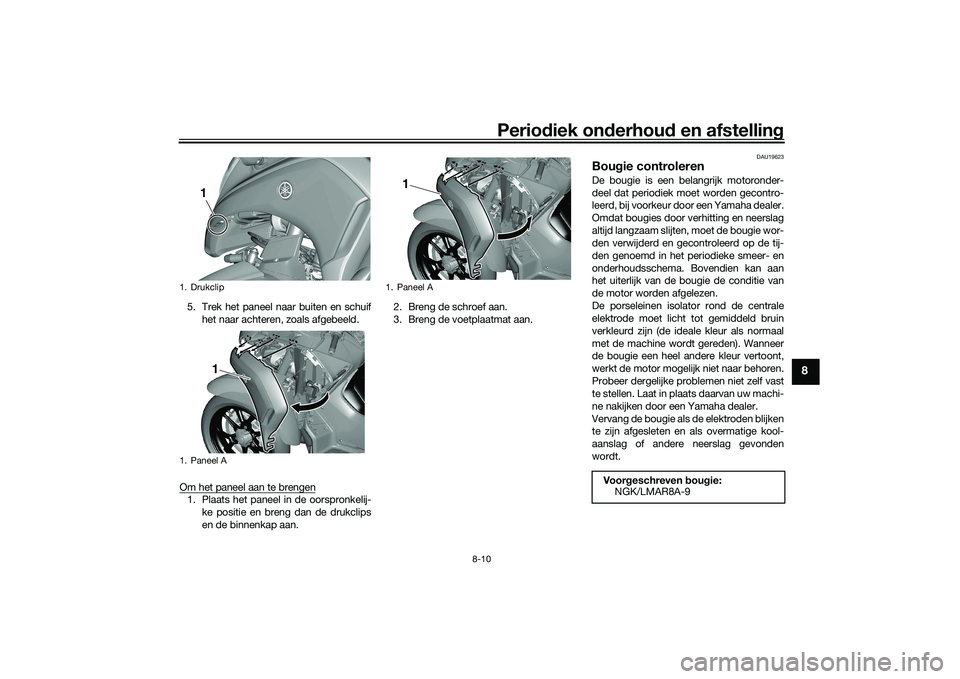

5. Trek het paneel naar buiten en schuif
het naar achteren, zoals afgebeeld.
Om het paneel aan te brengen1. Plaats het paneel in de oorspronkelij-
ke positie en breng dan de drukclips
en de binnenkap aan.2. Breng de schroef aan.
3. Breng de voetplaatmat aan.
DAU19623
Bougie controlerenDe bougie is een belangrijk motoronder-
deel dat periodiek moet worden gecontro-
leerd, bij voorkeur door een Yamaha dealer.
Omdat bougies door verhitting en neerslag
altijd langzaam slijten, moet de bougie wor-
den verwijderd en gecontroleerd op de tij-
den genoemd in het periodieke smeer- en
onderhoudsschema. Bovendien kan aan
het uiterlijk van de bougie de conditie van
de motor worden afgelezen.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin
verkleurd zijn (de ideale kleur als normaal
met de machine wordt gereden). Wanneer
de bougie een heel andere kleur vertoont,
werkt de motor mogelijk niet naar behoren.
Probeer dergelijke problemen niet zelf vast
te stellen. Laat in plaats daarvan uw machi-
ne nakijken door een Yamaha dealer.
Vervang de bougie als de elektroden blijken
te zijn afgesleten en als overmatige kool-
aanslag of andere neerslag gevonden
wordt.
1. Drukclip
1. Paneel A
1
1
1. Paneel A
1
Voorgeschreven bougie:
NGK/LMAR8A-9
UBX9D0D0.book Page 10 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-11
8

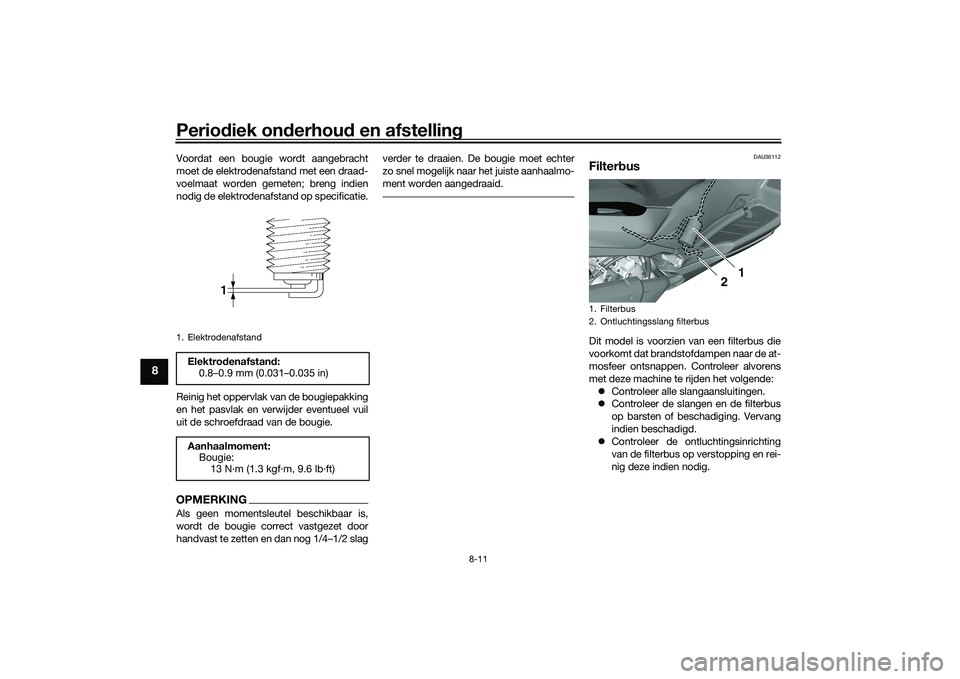

Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4…1/2 slagverder te draaien. De bougie moet echter
zo snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
DAU36112
FilterbusDit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende:
zControleer alle slangaansluitingen.
zControleer de slangen en de filterbus
op barsten of beschadiging. Vervang
indien beschadigd.
zControleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.
1. ElektrodenafstandElektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)
Aanhaalmoment:
Bougie:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
1. Filterbus
2. Ontluchtingsslang filterbus
1
