Functies van instrumenten en bedieningselementen
5-1
5
DAU4939M
Controlelampjes en waarschu-
wingslampjes
DAU88900
Controlelampjes
richtingaanwijzers “ ” en “ ”
Elk controlelampje gaat knipperen wanneer
de bijbehorende richtingaanwijzer knippert.
DAU88910
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAU89121
Controlelampje parkeerrem “ ”
Dit controlelampje gaat branden als de par-
keerrem wordt ingeschakeld.
DAU88880
Waarschuwingslampje
koelvloeistoftemperatuur “ ”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Zet in zo’n geval
de motor onmiddellijk af en geef deze de
tijd om af te koelen. (Zie pagina 8-39.)
Bij machines met een of meer radiatorkoel-
vinnen schakelt de radiatorkoelvin automa-
tisch in of uit op basis van de
koelvloeistoftemperatuur.OPMERKINGAls de machine wordt ingeschakeld, gaat
dit lampje enkele seconden branden en
gaat het vervolgens weer uit. Als het lampjeniet gaat branden of blijft branden, vraag
dan uw Yamaha dealer om de machine te
controleren.
LET OP
DCA10022
Laat de motor niet draaien terwijl deze
oververhit is.
DAU88920
Waarschuwingslampje
motorstoring“”
Dit waarschuwingslampje gaat branden als
er een storing wordt gedetecteerd in de
motor of een ander regelsysteem van de
machine. Vraag in dat geval een Yamaha
dealer het boorddiagnosesysteem te con-
troleren.OPMERKINGAls de machine wordt ingeschakeld, moet
dit lampje enkele seconden oplichten en
dan uitgaan. Laat als dit niet het geval is uw
machine nakijken door een Yamaha dealer.
DAU88890
ABS-waarschuwingslampje “ ”
Dit waarschuwingslampje gaat branden als
de machine wordt ingeschakeld, en gaat uit
als u begint te rijden. Als het waarschu-
1. ABS-waarschuwingslampje “ ”
2. Controlelampje Smart-
sleutelsysteem “ ”
3. Controlelampje linker richtingaanwijzer “ ”
4. Waarschuwingslampje
koelvloeistoftemperatuur “ ”
5. Controlelampje parkeerrem “ ”
6. Controlelampje stahulp “ ”
7. Controlelampje grootlicht “ ”
8. Waarschuwingslampje stahulp “ ”
9. Controlelampje rechter
richtingaanwijzer “ ”
10.Controlelampje tractieregeling “ ”
11.Waarschuwingslampje motorstoring “ ”1
11 2
3
4
5
6
7
8
9
10
UBX9D0D0.book Page 1 Tuesday, January 21, 2020 5:05 PM
Page 32 of 112

Functies van instrumenten en bedieningselementen
5-2
5
wingslampje tijdens het rijden gaat bran-
den, werkt het ABS-systeem mogelijk niet
goed.
WAARSCHUWING
DWA16043
Als het ABS-waarschuwingslampje niet
uitgaat als u een snelheid van 10 km/h (6
mi/h) hebt bereikt of als het waarschu-
wingslampje tijdens het rijden gaat
branden:
zRijd extra voorzichtig om te voorko-
men dat de wielen blokkeren bij een
noodstop.
zLaat de machine zo snel mogelijk
controleren door een Yamaha dea-
ler.OPMERKINGHet ABS-waarschuwingslampje kan gaan
branden wanneer er gas wordt gegeven
terwijl de machine op de middenbok staat.
Er is dan echter geen sprake van een sto-
ring.
DAU88930
Controlelampje tractieregeling“”
Dit controlelampje knippert als de tractiere-
geling is ingeschakeld.Als de tractieregeling wordt uitgeschakeld,
gaat dit controlelampje branden. (Zie pagi-
na 5-13.)
OPMERKINGAls de machine wordt ingeschakeld, moet
dit lampje enkele seconden oplichten en
dan uitgaan. Als het lampje niet gaat bran-
den of blijft branden, vraag dan uw Yamaha
dealer om de machine te controleren.
DAU89252
Controlelampje stahulp “ ”
Dit controlelampje gaat knipperen wanneer
de stahulp kan worden gebruikt.
Het controlelampje gaat branden wanneer
de stahulp wordt ingeschakeld.OPMERKINGAls de machine wordt ingeschakeld, gaat
dit lampje enkele seconden branden en
gaat het vervolgens weer uit. Als het lampje
niet gaat branden, vraag dan een Yamaha
dealer het voertuig te controleren.
DAU89262
Waarschuwingslampje stahulp “ ”
Dit waarschuwingslampje gaat branden als
een storing wordt gedetecteerd in de sta-
hulp. Als dit zich voordoet, vraag dan een
Yamaha dealer het systeem te controleren.
OPMERKING zAfhankelijk van het probleem wordt
het motortoerental mogelijk beperkt
en kan er niet normaal met de machi-
ne worden gereden.
zAls de machine wordt ingeschakeld,
gaat dit lampje enkele seconden bran-
den en gaat het vervolgens weer uit.
Als het lampje niet gaat branden of
blijft branden, vraag dan uw Yamaha
dealer om de machine te controleren.
DAU78083
Controlelampje Smart-
sleutelsysteem “ ”
Dit controlelampje knippert wanneer de
machine en Smart-sleutel met elkaar com-
municeren en bij uitvoering van bepaalde
bewerkingen van het Smart-sleutelsy-
steem.
Het controlelampje kan ook knipperen bij
een fout in het Smart-sleutelsysteem.OPMERKINGAls de machine wordt ingeschakeld, moet
dit lampje enkele seconden oplichten en
dan uitgaan. Als het lampje niet gaat bran-
den of blijft branden, vraag dan uw Yamaha
dealer om de machine te controleren.
UBX9D0D0.book Page 2 Tuesday, January 21, 2020 5:05 PM
Page 33 of 112

Functies van instrumenten en bedieningselementen
5-3
5
DAU86811

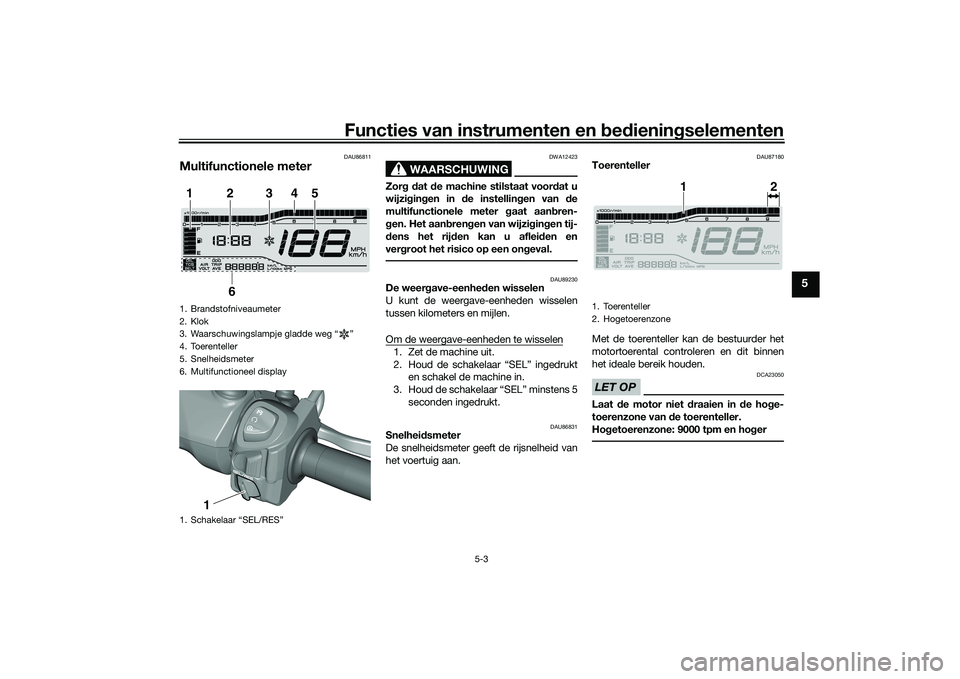

Multifunctionele meter
WAARSCHUWING
DWA12423
Zorg dat de machine stilstaat voordat u
wijzigingen in de instellingen van de
multifunctionele meter gaat aanbren-
gen. Het aanbrengen van wijzigingen tij-
dens het rijden kan u afleiden en
vergroot het risico op een ongeval.
DAU89230
De weergave-eenheden wisselen
U kunt de weergave-eenheden wisselen
tussen kilometers en mijlen.
Om de weergave-eenheden te wisselen1. Zet de machine uit.
2. Houd de schakelaar “SEL” ingedrukt
en schakel de machine in.
3. Houd de schakelaar “SEL” minstens 5
seconden ingedrukt.
DAU86831
Snelheidsmeter
De snelheidsmeter geeft de rijsnelheid van
het voertuig aan.
DAU87180
Toerenteller
Met de toerenteller kan de bestuurder het
motortoerental controleren en dit binnen
het ideale bereik houden.LET OP
DCA23050
Laat de motor niet draaien in de hoge-
toerenzone van de toerenteller.
Hogetoerenzone: 9000 tpm en hoger
1. Brandstofniveaumeter
2. Klok
3. Waarschuwingslampje gladde weg “ ”
4. Toerenteller
5. Snelheidsmeter
6. Multifunctioneel display
1. Schakelaar “SEL/RES”1
2
3
4
5
6
1
1. Toerenteller
2. Hogetoerenzone
1
2
UBX9D0D0.book Page 3 Tuesday, January 21, 2020 5:05 PM
Page 34 of 112

Functies van instrumenten en bedieningselementen
5-4
5
DAU86841
Brandstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen van “F” (vol) naar “E”
(leeg) naarmate het brandstofniveau verder
daalt. Als er ongeveer 2.4 L (0.63 US gal,
0.53 Imp.gal) brandstof in de brandstoftank
over is, gaat het laatste segment knipperen.
Vul zo snel mogelijk brandstof bij.OPMERKINGAls er een probleem wordt gedetecteerd in
het elektrische circuit, gaan de segmenten
van de brandstofniveaumeter knipperen.
Als dit zich voordoet, vraag dan een
Yamaha dealer de machine te controleren.
DAU89330
Klok
De klok maakt gebruik van een 12-uursy-
steem.
De klok instellen1. Druk terwijl de kilometerteller wordt
weergegeven op de schakelaar “SEL”
totdat de urenaanduiding begint te
knipperen.
2. Gebruik de schakelaar “RES” om de
uren in te stellen.
3. Druk op de schakelaar “SEL” en de
minutenaanduiding begint te knippe-
ren.
4. Gebruik de schakelaar “RES” om de
minuten in te stellen.
5. Druk op de schakelaar “SEL” om de
instellingen te bevestigen.
DAU89130
Multifunctioneel display
Het multifunctionele display toont de vol-
gende voorzieningen:
zeen kilometerteller (ODO)
ztwee rittellers (TRIP 1 en TRIP 2)
zeen brandstofreserve-ritteller (TRIP F)
zeen ritteller olieverversing (OIL TRIP)
zeen indicator olieverversing
zeen ritteller V-snaarvervanging (BELT
TRIP)
zeen indicator V-snaarvervanging
zeen weergave van het huidige brand-
stofverbruik (km/L, L/100 km of MPG)
zeen weergave van het gemiddelde
brandstofverbruik (AVE_ _._ km/L,
AVE_ _._ L/100 km of AVE_ _ _._ MPG)
zeen weergave tractieregeling (TCS)
zeen weergave luchttemperatuur (AIR)
zeen accuspanningsweergave (VOLT)
1. Brandstofniveaumeter
1
1. Klok
1
1. Multifunctioneel display
1
UBX9D0D0.book Page 4 Tuesday, January 21, 2020 5:05 PM
Page 35 of 112

Functies van instrumenten en bedieningselementen
5-5
5
Druk op de schakelaar “RES” om de weer-
gave te wisselen in de onderstaande volg-
orde:
ODO → TRIP 1 → TRIP 2 → TRIP F →
km/L, L/100 km of MPG → AVE_ _._ km/L,
AVE_ _._ L/100 km of AVE_ _ _._ MPG →
AIR → VOLT → TCS → OIL TRIP → BELT
TRIP → ODOOPMERKING zDe brandstofreserve-ritteller wordt al-
leen weergegeven wanneer het
brandstofniveau laag is.
zDruk op de schakelaar “SEL” om de
weergave in de omgekeerde volgorde
te wisselen.
DAU86890
Kilometerteller
De kilometerteller toont de totale afstand
die door de machine is afgelegd.OPMERKINGDe kilometerteller wordt vergrendeld bij
999999 en kan niet worden teruggesteld.
DAU89140
Rittellers
De rittellers tonen de afgelegde afstand
sinds de tellers voor het laatst werden te-
ruggesteld.Stel om een ritteller terug te stellen het dis-
play in op de betreffende ritteller en houd
dan de schakelaar “RES” ingedrukt totdat
de terugstelling plaatsvindt.
OPMERKINGDe rittellers worden teruggesteld en blijven
tellen nadat 9999.9 is bereikt.
DAU89150
Brandstofreserve-ritteller
Als het laatste segment van de brandstofni-
veaumeter begint te knipperen, wisselt de
weergave automatisch naar de brandstof-
reserve-ritteller “TRIP F” en wordt de afge-
legde afstand vanaf dat punt aangegeven.
Houd om de brandstofreserve-ritteller te-
rug te stellen de schakelaar “RES” inge-
drukt totdat de terugstelling plaatsvindt.OPMERKINGAls u de brandstofreserve-ritteller niet
handmatig terugstelt, wordt deze automa-
tisch teruggesteld en verdwijnt deze van
het display zodra u na het tanken 5 km (3
mi) hebt gereden.
DAU89161
Ritteller olieverversing
Deze ritteller toont de afgelegde afstand
sinds de motorolie voor het laatst werd ver-
verst. De indicator olieverversing “OIL”
knippert zodra de eerste 1000 km (600 mi)
zijn afgelegd en daarna na 4000 km (2500
mi). Vervolgens gaat de indicator om de
5000 km (3000 mi) knipperen.
Selecteer om de ritteller olieverversing en
de indicator olieverversing terug te stellen
de ritteller olieverversing en houd dan de
schakelaar “RES” ingedrukt totdat de rittel-
ler begint te knipperen. Houd terwijl de rit-
teller knippert de schakelaar “RES”
ingedrukt totdat de ritteller is teruggesteld.1. Indicator olieverversing “OIL”
2. Ritteller olieverversing
2
1
UBX9D0D0.book Page 5 Tuesday, January 21, 2020 5:05 PM
Page 36 of 112

Functies van instrumenten en bedieningselementen
5-6
5
OPMERKINGNadat de motorolie is ververst, moeten de
ritteller olieverversing en de indicator olie-
verversing worden teruggesteld. Anders zal
de indicator olieverversing niet op het juiste
moment gaan branden.
DAU89172
Ritteller voor V-snaarvervanging
Deze ritteller toont de afgelegde afstand
sinds de V-snaar voor het laatst werd ver-
vangen. De indicator voor V-snaarvervan-
ging “BELT” gaat na elke 20000 km (12500
mi) knipperen om aan te geven dat de V-
snaar moet worden vervangen.
Selecteer om zowel de ritteller als de indi-
cator te resetten de ritteller V-snaarvervan-
ging en houd dan de schakelaar “RES”ingedrukt totdat de ritteller begint te knip-
peren. Houd terwijl de ritteller knippert de
schakelaar “RES” ingedrukt totdat de rittel-
ler is teruggesteld.
OPMERKINGAls de V-snaar is vervangen, moeten de rit-
teller en de indicator worden teruggesteld.
Anders zal de indicator V-snaarvervanging
niet op het juiste moment gaan branden.
DAU89180
Weergave huidig brandstofverbruik
Deze weergave toont het brandstofverbruik
onder de huidige rijomstandigheden. De
weergave kan worden ingesteld op “km/L”
of “L/100 km”, of “MPG” wanneer mijlen
worden gebruikt. Houd om te wisselen tus-sen de eenheden voor het brandstofver-
bruik de schakelaar “SEL” ingedrukt totdat
de eenheid wordt gewijzigd.
z“km/L”: de afstand die kan worden af-
gelegd op 1.0 L brandstof.
z“L/100 km”: de hoeveelheid brandstof
die nodig is om 100 km af te leggen.
z“MPG”: de afstand die kan worden af-
gelegd op 1.0 Imp.gal brandstof.
OPMERKINGBij snelheden onder 10 km/h (6 mi/h) wordt
DAU87790
OPMERKINGHet huidige verbruik dient alleen gebruikt te
worden als algemene referentie. Gebruik
dit getal niet om de afstand te schatten die
met de huidige brandstoftank kan worden
afgelegd.
1.
2. Ritteller voor V-snaarvervanging
2
1
1. Weergave huidig brandstofverbruik
1
UBX9D0D0.book Page 6 Tuesday, January 21, 2020 5:05 PM
Page 37 of 112

Functies van instrumenten en bedieningselementen
5-7
5
DAU89190
Weergave gemiddeld brandstofverbruik
Deze weergave toont het gemiddelde
brandstofverbruik sinds de weergave op
nul is teruggezet. De weergave van het ge-
middelde brandstofverbruik kan worden in-
gesteld op “AVE_ _._ km/L” of “AVE_ _._
L/100 km”, of “AVE_ _._ MPG” wanneer
mijlen worden gebruikt. Houd om te wisse-
len tussen de eenheden voor het brand-
stofverbruik de schakelaar “SEL” ingedrukt
totdat de eenheid wordt gewijzigd.
z“AVE_ _._ km/L”: de gemiddelde af-
stand die kan worden afgelegd op 1.0
L brandstof.
z“AVE_ _._ L/100 km”: de gemiddelde
hoeveelheid brandstof die nodig is om
100 km af te leggen. z“AVE_ _._ MPG”: de gemiddelde af-
stand die kan worden afgelegd op
1.0 Imp.gal brandstof.
OPMERKING zHoud om de weergave terug te stellen
de schakelaar “RES” ingedrukt totdat
de terugstelling plaatsvindt.
zNadat de weergave is teruggesteld,
wordt “_ _._” weergegeven totdat eni-
ge afstand met de machine is gere-
den.
DAU89201
Weergave tractieregeling
Deze weergave toont de huidige status van
de tractieregeling. (Zie pagina 5-13.)
z“TCS On”: het systeem is aan
z“TCS OFF”: het systeem is uit
OPMERKING
een communicatiefout opgetreden in de
machine. Laat de machine zo snel mogelijk
controleren door een Yamaha dealer.
DAU89210
Weergave luchttemperatuur
Deze weergave toont de luchttemperatuur
van –10 °C tot 40 °C in stappen van 1 °C.
De weergegeven temperatuur kan afwijken
van de werkelijke omgevingstemperatuur.
Het waarschuwingslampje gladde
weg “ ” gaat knipperen als de tempera-
tuur 3 °C of lager is.
1. Weergave gemiddeld brandstofverbruik
1
1. Weergave tractieregeling
1
1. Luchttemperatuurweergave
2. Waarschuwingslampje gladde weg Ž
1
2
UBX9D0D0.book Page 7 Tuesday, January 21, 2020 5:05 PM
Page 38 of 112

Functies van instrumenten en bedieningselementen
5-8
5
OPMERKINGOok als de omgevingstemperatuur lager is,
wordt –10 °C weergegeven en ook als de
omgevingstemperatuur hoger is, wordt 40
°C weergegeven.
DAU89220

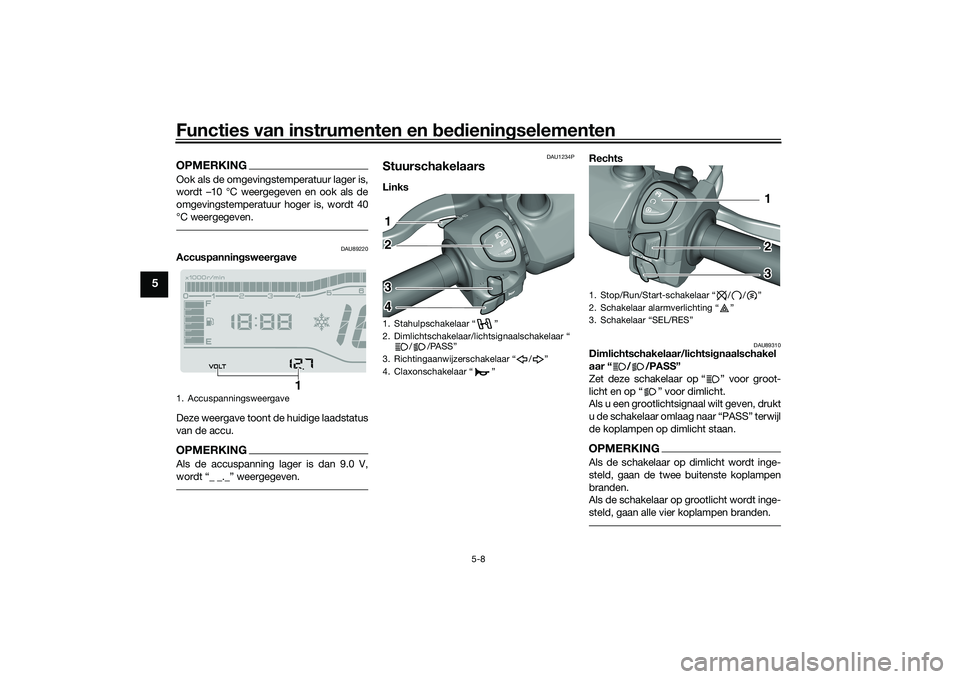

Accuspanningsweergave
Deze weergave toont de huidige laadstatus
van de accu.OPMERKINGAls de accuspanning lager is dan 9.0 V,
DAU1234P
StuurschakelaarsLinks Rechts
DAU89310
Dimlichtschakelaar/lichtsignaalschakel
aar “ / /PASS”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
Als u een grootlichtsignaal wilt geven, drukt
u de schakelaar omlaag naar “PASS” terwijl
de koplampen op dimlicht staan.OPMERKINGAls de schakelaar op dimlicht wordt inge-
steld, gaan de twee buitenste koplampen
branden.
Als de schakelaar op grootlicht wordt inge-
steld, gaan alle vier koplampen branden.
1. Accuspanningsweergave
1
1. Stahulpschakelaar Ž
2. Dimlichtschakelaar/lichtsignaalschakelaar
/ /PASSŽ
3. Richtingaanwijzerschakelaar / Ž
4. Claxonschakelaar Ž12
3
4
1. Stop/Run/Start-schakelaar / / Ž
2. Schakelaar alarmverlichting Ž
3.
12
3
UBX9D0D0.book Page 8 Tuesday, January 21, 2020 5:05 PM
Page 39 of 112

Functies van instrumenten en bedieningselementen
5-9
5

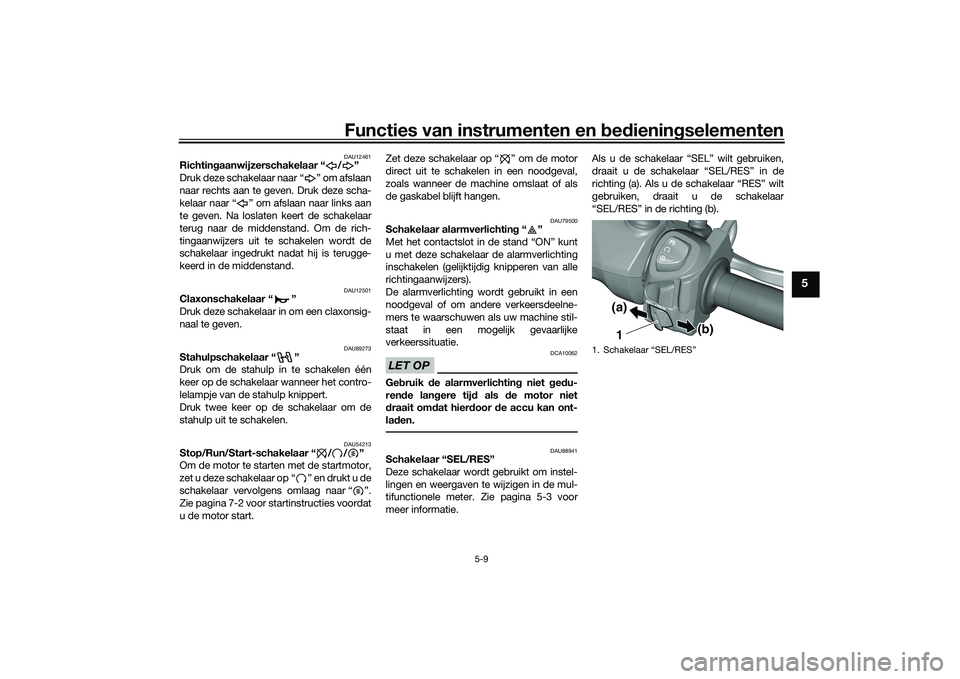

DAU12461
Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU89273
Stahulpschakelaar “ ”
Druk om de stahulp in te schakelen één
keer op de schakelaar wanneer het contro-
lelampje van de stahulp knippert.
Druk twee keer op de schakelaar om de
stahulp uit te schakelen.
DAU54213
Stop/Run/Start-schakelaar “ / / ”
Om de motor te starten met de startmotor,
zet u deze schakelaar op “ ” en drukt u de
schakelaar vervolgens omlaag naar “ ”.
Zie pagina 7-2 voor startinstructies voordat
u de motor start.Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval,
zoals wanneer de machine omslaat of als
de gaskabel blijft hangen.
DAU79500
Schakelaar alarmverlichting“”
Met het contactslot in de stand “ON” kunt
u met deze schakelaar de alarmverlichting
inschakelen (gelijktijdig knipperen van alle
richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10062
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ont-
laden.
DAU88941
Schakelaar “SEL/RES”
Deze schakelaar wordt gebruikt om instel-
lingen en weergaven te wijzigen in de mul-
tifunctionele meter. Zie pagina 5-3 voor
meer informatie.Als u de schakelaar “SEL” wilt gebruiken,
draait u de schakelaar “SEL/RES” in de
richting (a). Als u de schakelaar “RES” wilt
gebruiken, draait u de schakelaar
“SEL/RES” in de richting (b).
1. Schakelaar “SEL/RES”
1(a)
(b)
UBX9D0D0.book Page 9 Tuesday, January 21, 2020 5:05 PM
Page 40 of 112

Functies van instrumenten en bedieningselementen
5-10
5
DAU12902
VoorremhendelDe voorremhendel bevindt zich aan de
rechterzijde van het stuur. Trek deze hendel
naar de gasgreep toe om de voorrem te be-
krachtigen.
DAU89031
RempedaalHet rempedaal bevindt zich aan de rechter-
zijde van het voertuig. Trap op het rempe-
daal om de achterrem te bekrachtigen.
Dit model is uitgerust met een gekoppeld
remsysteem.
Bij het indrukken van het rempedaal wor-
den de achterrem en een deel van de voor-
rem bekrachtigd. Voor maximale
remprestaties moet u de voorremhendel en
het rempedaal gelijktijdig bedienen.OPMERKING zOmdat het gekoppelde remsysteem
mechanisch is, kan extra vrije slag
worden gevoeld in de voor- en achter-
remhendel wanneer het rempedaal
wordt ingedrukt. Dit duidt echter niet
op een storing. zHet gekoppelde remsysteem werkt
niet wanneer de voorremhendel met-
een wordt ingeknepen.
1. Voorremhendel
1
1. Rempedaal
1
UBX9D0D0.book Page 10 Tuesday, January 21, 2020 5:05 PM
