YAMAHA TRICITY 300 2020 Instructieboekje (in Dutch)

Periodiek onderhoud en afstelling
8-22
8
WAARSCHUWING
DWA10512
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machine
kan leiden tot een ongeval.

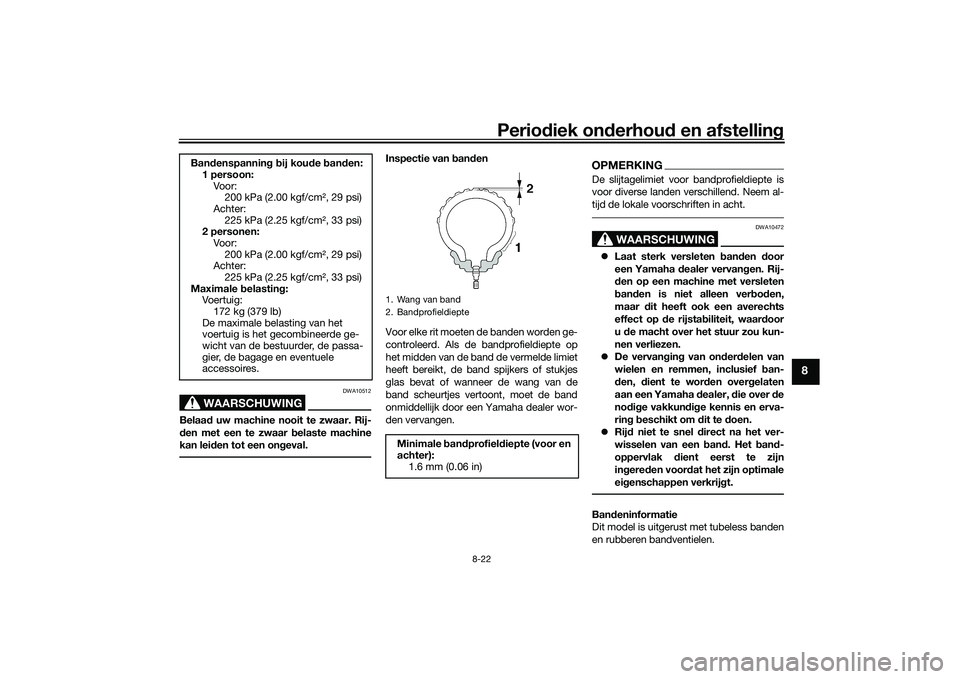

Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op
het midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de
band scheurtjes vertoont, moet de band
onmiddellijk door een Yamaha dealer wor-
den vervangen.
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10472
zLaat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts
effect op de rijstabiliteit, waardoor
u de macht over het stuur zou kun-
nen verliezen.
zDe vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt om dit te doen.
zRijd niet te snel direct na het ver-
wisselen van een band. Het band-
oppervlak dient eerst te zijn
ingereden voordat het zijn optimale
eigenschappen verkrijgt.
Bandeninformatie
Dit model is uitgerust met tubeless banden
en rubberen bandventielen. Bandenspanning bij koude banden:
1 persoon:
Voor:
200 kPa (2.00 kgf/cm2, 29 psi)
Achter:
225 kPa (2.25 kgf/cm2, 33 psi)
2 personen:
Voor:
200 kPa (2.00 kgf/cm2, 29 psi)
Achter:
225 kPa (2.25 kgf/cm2, 33 psi)
Maximale belasting:
Vo er t ui g :
172 kg (379 lb)
De maximale belasting van het
voertuig is het gecombineerde ge-
wicht van de bestuurder, de passa-
gier, de bagage en eventuele
accessoires.
1. Wang van band
2. Bandprofieldiepte
Minimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
UBX9D0D0.book Page 22 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-23
8

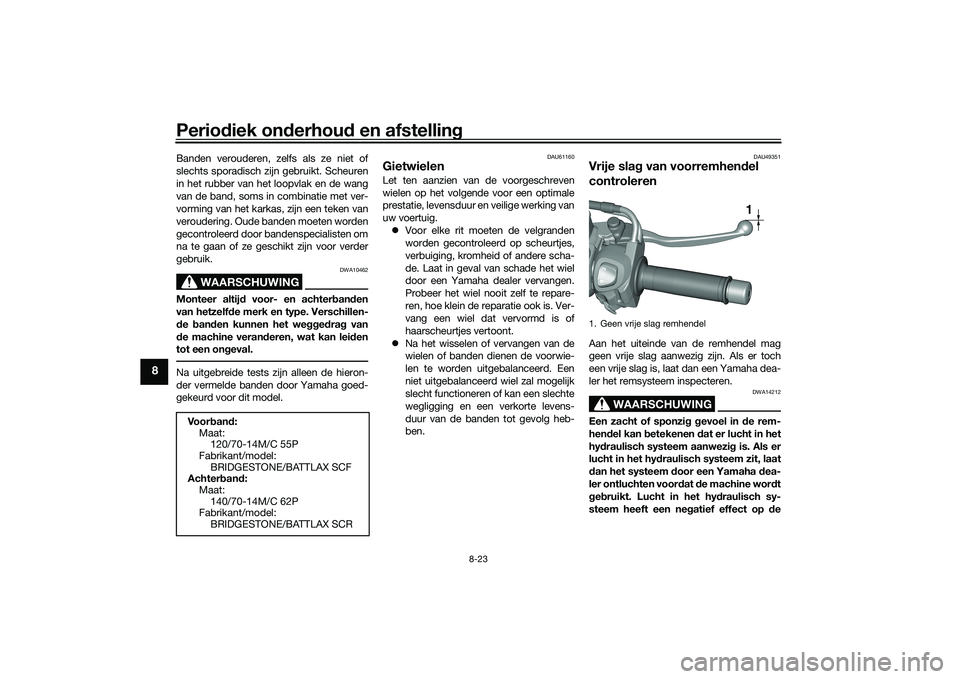

Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10462
Monteer altijd voor- en achterbanden
van hetzelfde merk en type. Verschillen-
de banden kunnen het weggedrag van
de machine veranderen, wat kan leiden
tot een ongeval.Na uitgebreide tests zijn alleen de hieron-
der vermelde banden door Yamaha goed-
gekeurd voor dit model.
DAU61160
GietwielenLet ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
zVoor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.
zNa het wisselen of vervangen van de
wielen of banden dienen de voorwie-
len te worden uitgebalanceerd. Een
niet uitgebalanceerd wiel zal mogelijk
slecht functioneren of kan een slechte
wegligging en een verkorte levens-
duur van de banden tot gevolg heb-
ben.
DAU49351
Vrije slag van voorremhendel
controlerenAan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzig gevoel in de rem-
hendel kan betekenen dat er lucht in het
hydraulisch systeem aanwezig is. Als er
lucht in het hydraulisch systeem zit, laat
dan het systeem door een Yamaha dea-
ler ontluchten voordat de machine wordt
gebruikt. Lucht in het hydraulisch sy-
steem heeft een negatief effect op de Voorband:
Maat:
120/70-14M/C 55P
Fabrikant/model:
BRIDGESTONE/BATTLAX SCF
Achterband:
Maat:
140/70-14M/C 62P
Fabrikant/model:
BRIDGESTONE/BATTLAX SCR1. Geen vrije slag remhendel
1
UBX9D0D0.book Page 23 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-24
8
remwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
ongeluk als gevolg.
DAU60760
Vrije slag van achterremhendel
controlerenMeet de vrije slag van de achterremhendel
zoals getoond. Controleer de vrije slag van
de achterremhendel regelmatig en laat als
de vrije slag 20 mm (0.79 in) of meer be-
draagt het remsysteem controleren en af-
stellen door uw Yamaha dealer.
WAARSCHUWING
DWA10642
Als de vrije slag van de remhendel niet
normaal is, wijst dat op een serieus de-
fect in het remsysteem. Laat het remsy-
steem vóór gebruik van het voertuig
nakijken of repareren door een Yamaha
dealer.
DAU89061
Parkeerrem controlerenDe parkeerremkabel moet worden gecon-
troleerd en afgesteld volgens de intervalpe-
rioden vermeld in het periodieke smeer- en
onderhoudsschema, of eerder als de par-
keerrem het wiel niet goed vasthoudt.
1. Vrije slag achterremhendel1
UBX9D0D0.book Page 24 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-25
8
DAU22393

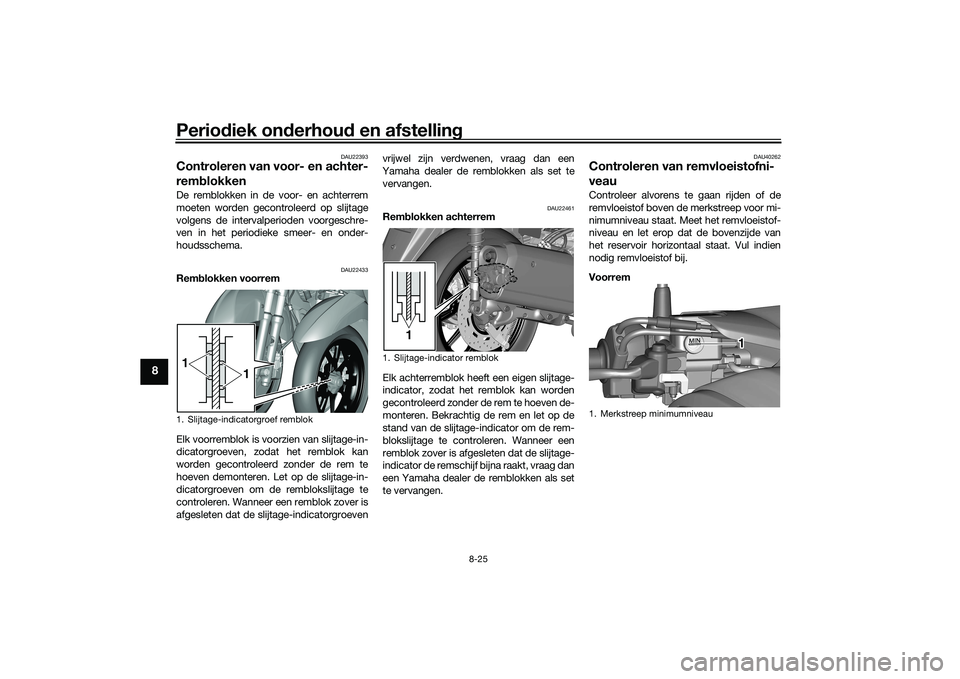

Controleren van voor- en achter-
remblokkenDe remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22433
Remblokken voorrem
Elk voorremblok is voorzien van slijtage-in-
dicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroevenvrijwel zijn verdwenen, vraag dan een
Yamaha dealer de remblokken als set te
vervangen.
DAU22461
Remblokken achterrem
Elk achterremblok heeft een eigen slijtage-
indicator, zodat het remblok kan worden
gecontroleerd zonder de rem te hoeven de-
monteren. Bekrachtig de rem en let op de
stand van de slijtage-indicator om de rem-
blokslijtage te controleren. Wanneer een
remblok zover is afgesleten dat de slijtage-
indicator de remschijf bijna raakt, vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
DAU40262
Controleren van remvloeistofni-
veauControleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van
het reservoir horizontaal staat. Vul indien
nodig remvloeistof bij.
Voorrem
1. Slijtage-indicatorgroef remblok1
1
1. Slijtage-indicator remblok
1
1. Merkstreep minimumniveau
1 1
UBX9D0D0.book Page 25 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-26
8
Achterrem
WAARSCHUWING
DWA16011
Onjuist uitgevoerd onderhoud kan resul-
teren in verlies van remvermogen. Neem
de volgende voorzorgsmaatregelen in
acht:
zBij een te laag remvloeistofniveau
kan lucht binnendringen in het rem-
systeem, waardoor de rempresta-
ties afnemen.
zReinig de reservoirdop alvorens
deze te verwijderen. Gebruik uit-
sluitend DOT 4 remvloeistof uit een
onaangebroken verpakking.zGebruik uitsluitend de aanbevolen
remvloeistof, anders kunnen de
rubberafdichtingen beschadigd ra-
ken met lekkage tot gevolg.
zVul
bij met hetzelfde type remvloei-
stof. Toevoeging van een ander
type remvloeistof dan DOT 4 kan re-
sulteren in een schadelijke chemi-
sche reactie.
zPas op en zorg dat tijdens het bij-
vullen geen water of stof het rem-
vloeistofreservoir binnendringen.
Water zal het kookpunt van de rem-
vloeistof aanzienlijk verlagen zodat
dampbelvorming kan optreden en
vuil de hydraulisch bediende klep-
pen van de ABS eenheid kan ver-
stoppen.
LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
onderdelen beschadigen. Veeg gemors-
te remvloeistof steeds direct af.Naarmate de remblokken afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en/of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem oplekkage. Vraag als het remvloeistofniveau
plotseling sterk is gedaald een Yamaha
dealer om een inspectie alvorens verder te
rijden.
1. Merkstreep minimumniveauAanbevolen remvloeistof:
DOT 4
1 1
UBX9D0D0.book Page 26 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-27
8
DAU22734

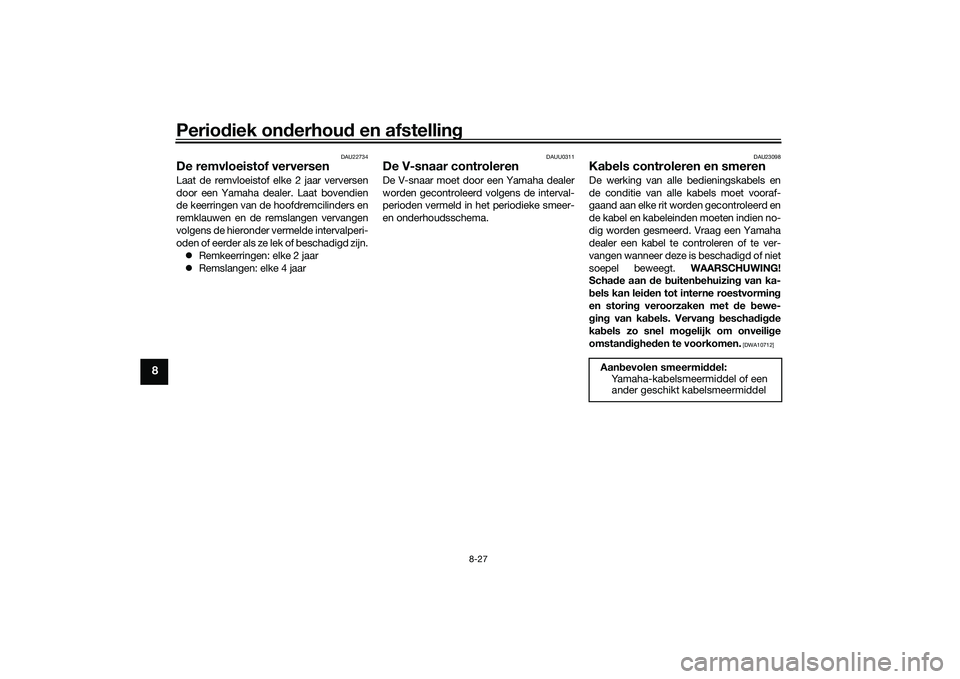

De remvloeistof verversenLaat de remvloeistof elke 2 jaar verversen
door een Yamaha dealer. Laat bovendien
de keerringen van de hoofdremcilinders en
remklauwen en de remslangen vervangen
volgens de hieronder vermelde intervalperi-
oden of eerder als ze lek of beschadigd zijn.
zRemkeerringen: elke 2 jaar
zRemslangen: elke 4 jaar
DAUU0311
De V-snaar controlerenDe V-snaar moet door een Yamaha dealer
worden gecontroleerd volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema.
DAU23098
Kabels controleren en smerenDe werking van alle bedieningskabels en
de conditie van alle kabels moet vooraf-
gaand aan elke rit worden gecontroleerd en
de kabel en kabeleinden moeten indien no-
dig worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Schade aan de buitenbehuizing van ka-
bels kan leiden tot interne roestvorming
en storing veroorzaken met de bewe-
ging van kabels. Vervang beschadigde
kabels zo snel mogelijk om onveilige
omstandigheden te voorkomen.
[DWA10712]
Aanbevolen smeermiddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
UBX9D0D0.book Page 27 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-28
8
DAU49921

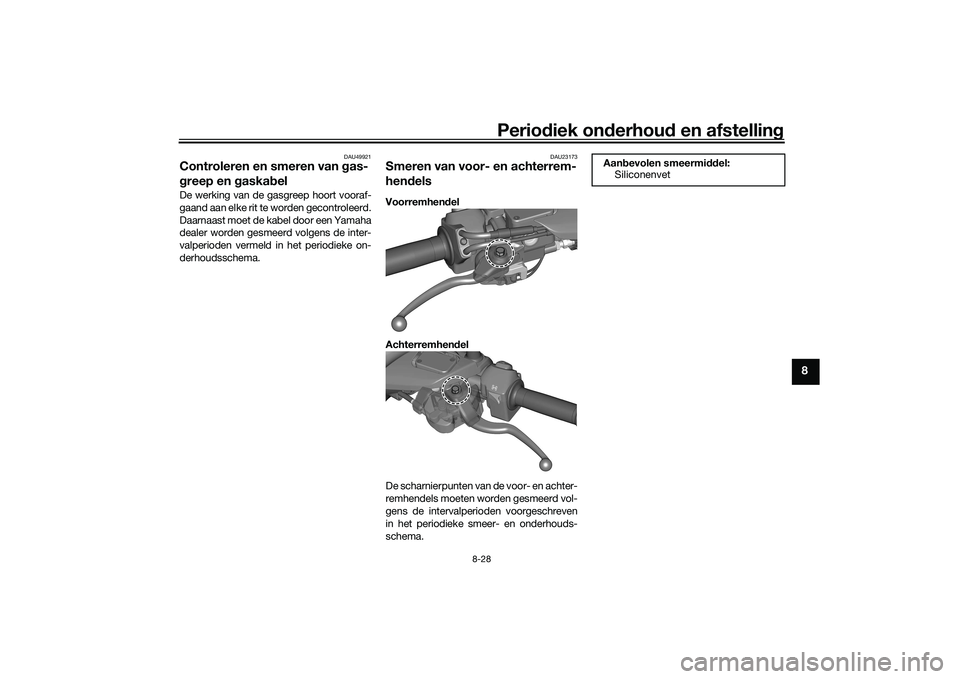

Controleren en smeren van gas-
greep en gaskabelDe werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
DAU23173
Smeren van voor- en achterrem-
hendelsVoorremhendel
Achterremhendel
De scharnierpunten van de voor- en achter-
remhendels moeten worden gesmeerd vol-
gens de intervalperioden voorgeschreven
in het periodieke smeer- en onderhouds-
schema.
Aanbevolen smeermiddel:
Siliconenvet
UBX9D0D0.book Page 28 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-29
8
DAU23185

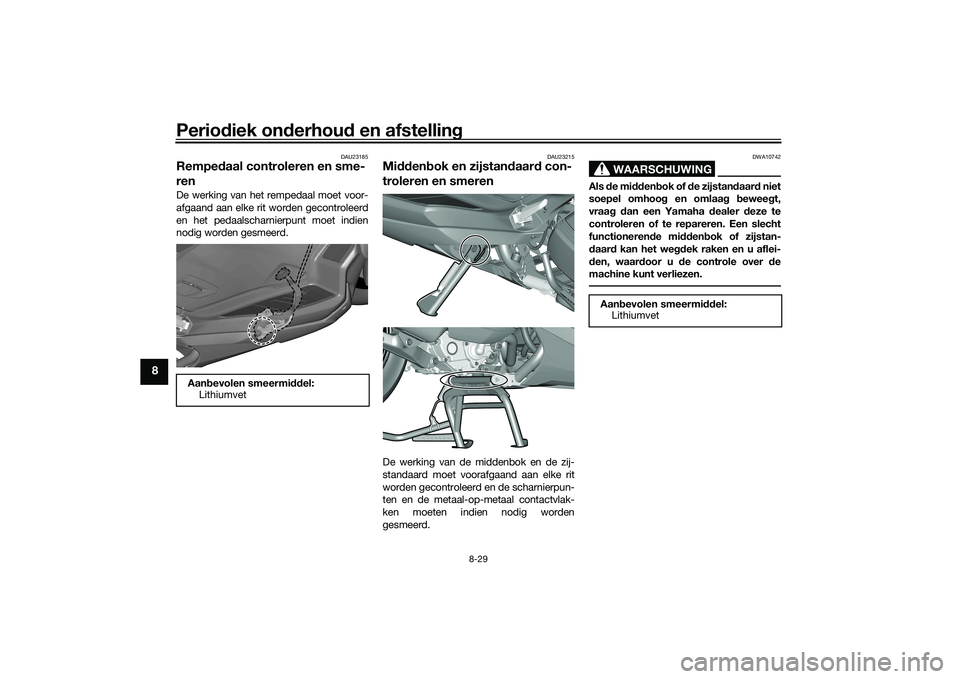

Rempedaal controleren en sme-
renDe werking van het rempedaal moet voor-
afgaand aan elke rit worden gecontroleerd
en het pedaalscharnierpunt moet indien
nodig worden gesmeerd.
DAU23215
Middenbok en zijstandaard con-
troleren en smerenDe werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlak-
ken moeten indien nodig worden
gesmeerd.
WAARSCHUWING
DWA10742
Als de middenbok of de zijstandaard niet
soepel omhoog en omlaag beweegt,
vraag dan een Yamaha dealer deze te
controleren of te repareren. Een slecht
functionerende middenbok of zijstan-
daard kan het wegdek raken en u aflei-
den, waardoor u de controle over de
machine kunt verliezen.
Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
UBX9D0D0.book Page 29 Tuesday, January 21, 2020 5:05 PM

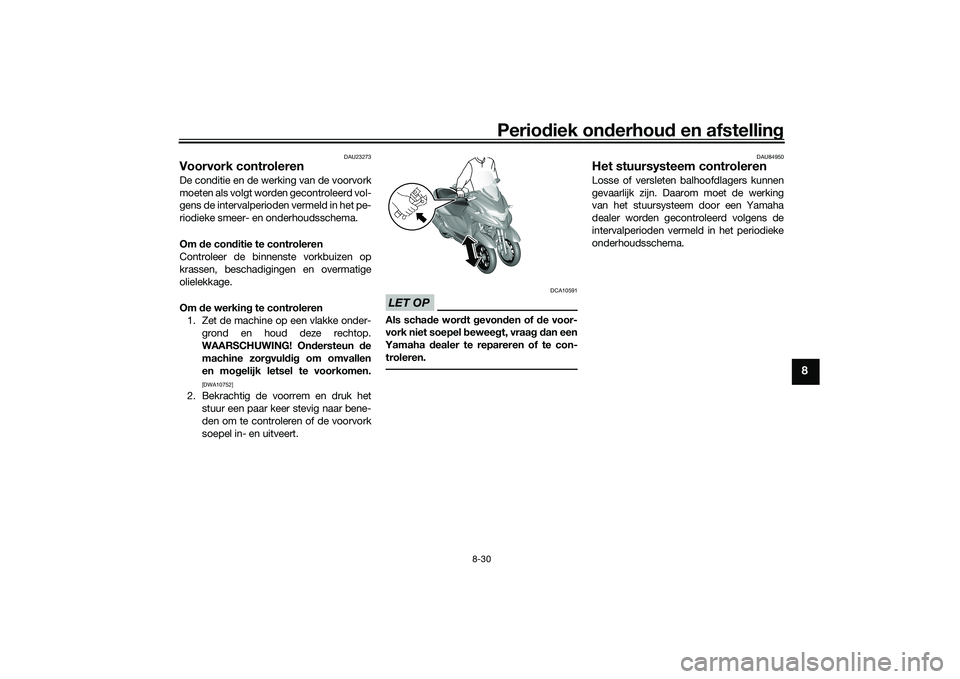

Periodiek onderhoud en afstelling
8-30
8
DAU23273
Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te con-
troleren.
DAU84950
Het stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. Daarom moet de werking
van het stuursysteem door een Yamaha
dealer worden gecontroleerd volgens de
intervalperioden vermeld in het periodieke
onderhoudsschema.
UBX9D0D0.book Page 30 Tuesday, January 21, 2020 5:05 PM

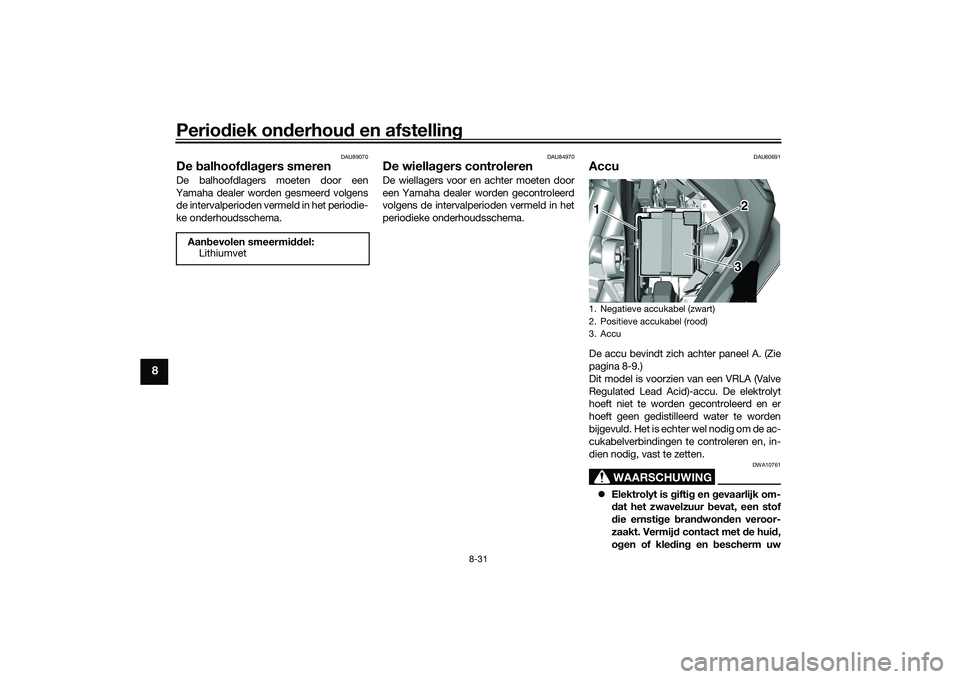

Periodiek onderhoud en afstelling
8-31
8
DAU89070
De balhoofdlagers smerenDe balhoofdlagers moeten door een
Yamaha dealer worden gesmeerd volgens
de intervalperioden vermeld in het periodie-
ke onderhoudsschema.
DAU84970
De wiellagers controlerenDe wiellagers voor en achter moeten door
een Yamaha dealer worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke onderhoudsschema.
DAU60691
AccuDe accu bevindt zich achter paneel A. (Zie
pagina 8-9.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
zElektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw Aanbevolen smeermiddel:
Lithiumvet1. Negatieve accukabel (zwart)
2. Positieve accukabel (rood)
3. Accu12
3
UBX9D0D0.book Page 31 Tuesday, January 21, 2020 5:05 PM
