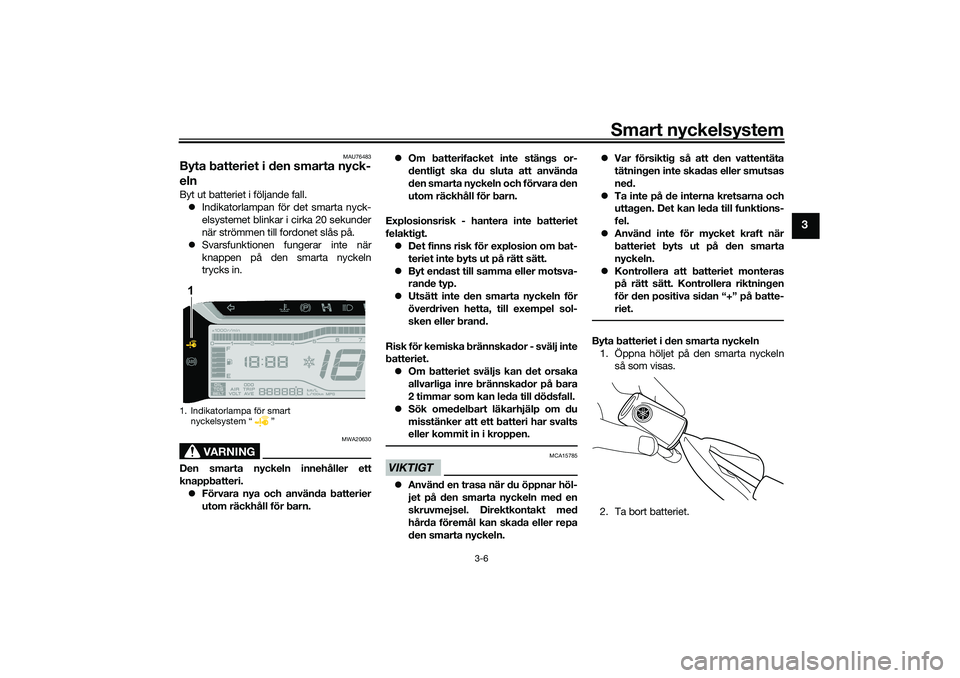

Smart nyckelsystem
3-6
3
MAU76483
Byta batteriet i den smarta nyck-
elnByt ut batteriet i följande fall. Indikatorlampan för det smarta nyck-
elsystemet blinkar i cirka 20 sekunder
när strömmen till fordonet slås på.
Svarsfunktionen fungerar inte när
knappen på den smarta nyckeln
trycks in.
VARNING
MWA20630
Den smarta nyckeln innehåller ett
knappbatteri.
Förvara nya och använda batterier
utom räckhåll för barn.
Om batterifacket inte stängs or-
dentligt ska du sluta att använda
den smarta nyckeln och förvara den
utom räckhåll för barn.
Explosionsrisk - hantera inte batteriet
felaktigt. Det finns risk för explosion om bat-
teriet inte byts ut på rätt sätt.
Byt endast till samma eller motsva-
rande typ.
Utsätt inte den smarta nyckeln för
överdriven hetta, till exempel sol-
sken eller brand.
Risk för kemiska brännskador - svälj inte
batteriet. Om batteriet sväljs kan det orsaka
allvarliga inre brännskador på bara
2 timmar som kan leda till dödsfall.
Sök omedelbart läkarhjälp om du
misstänker att ett batteri har svalts
eller kommit in i kroppen.
VIKTIGT
MCA15785
Använd en trasa när du öppnar höl-
jet på den smarta nyckeln med en
skruvmejsel. Direktkontakt med
hårda föremål kan skada eller repa
den smarta nyckeln.
Var försiktig så att den vattentäta
tätningen inte skadas eller smutsas
ned.
Ta inte på de interna kretsarna och
uttagen. Det kan leda till funktions-
fel.
Använd inte för mycket kraft när
batteriet byts ut på den smarta
nyckeln.
Kontrollera att batteriet monteras
på rätt sätt. Kontrollera riktningen
för den positiva sidan “+” på batte-
riet.
Byta batteriet i den smarta nyckeln
1. Öppna höljet på den smarta nyckeln så som visas.
2. Ta bort batteriet.
1. Indikatorlampa för smart nyckelsystem “ ”1
UBEDM0M0.book Page 6 Monday, October 12, 2020 8:37 AM
Page 22 of 108

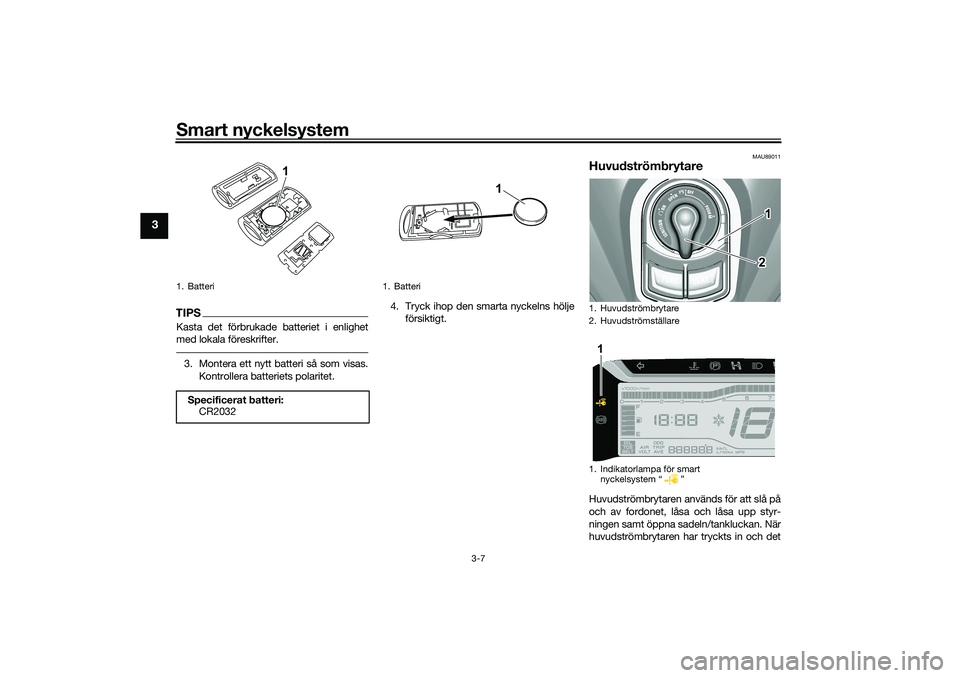

Smart nyckelsystem
3-7
3
TIPSKasta det förbrukade batteriet i enlighet
med lokala föreskrifter.3. Montera ett nytt batteri så som visas.Kontrollera batteriets polaritet. 4. Tryck ihop den smarta nyckelns hölje
försiktigt.
MAU89011
HuvudströmbrytareHuvudströmbrytaren används för att slå på
och av fordonet, låsa och låsa upp styr-
ningen samt öppna sadeln/tankluckan. När
huvudströmbrytaren har tryckts in och det
1. BatteriSpecificerat batteri:CR2032
1
1. Batteri
1
1. Huvudströmbrytare
2. Huvudströmställare
1. Indikatorlampa för smart
nyckelsystem “ ”
12
1
UBEDM0M0.book Page 7 Monday, October 12, 2020 8:37 AM
Page 23 of 108

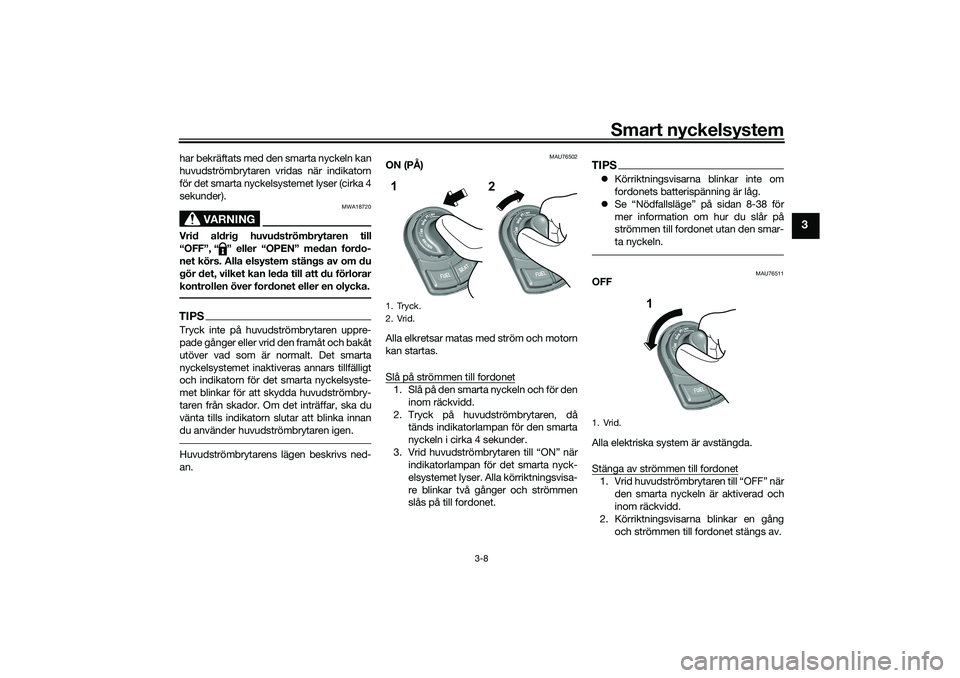

Smart nyckelsystem
3-8
3
har bekräftats med den smarta nyckeln kan
huvudströmbrytaren vridas när indikatorn
för det smarta nyckelsystemet lyser (cirka 4
sekunder).
VARNING
MWA18720
Vrid aldrig huvudströmbrytaren till
“OFF”, “ ” eller “OPEN” medan fordo-
net körs. Alla elsystem stängs av om du
gör det, vilket kan leda till att du förlorar
kontrollen över fordonet eller en olycka.TIPSTryck inte på huvudströmbrytaren uppre-
pade gånger eller vrid den framåt och bakåt
utöver vad som är normalt. Det smarta
nyckelsystemet inaktiveras annars tillfälligt
och indikatorn för det smarta nyckelsyste-
met blinkar för att skydda huvudströmbry-
taren från skador. Om det inträffar, ska du
vänta tills indikatorn slutar att blinka innan
du använder huvudströmbrytaren igen.Huvudströmbrytarens lägen beskrivs ned-
an.
MAU76502
ON (PÅ)
Alla elkretsar matas med ström och motorn
kan startas.
Slå på strömmen till fordonet1. Slå på den smarta nyckeln och för deninom räckvidd.
2. Tryck på huvudströmbrytaren, då tänds indikatorlampan för den smarta
nyckeln i cirka 4 sekunder.
3. Vrid huvudströmbrytaren till “ON” när indikatorlampan för det smarta nyck-
elsystemet lyser. Alla körriktningsvisa-
re blinkar två gånger och strömmen
slås på till fordonet.
TIPSKörriktningsvisarna blinkar inte om
fordonets batterispänning är låg.
Se “Nödfallsläge” på sidan 8-38 för
mer information om hur du slår på
strömmen till fordonet utan den smar-
ta nyckeln.
MAU76511
OFF
Alla elektriska system är avstängda.
Stänga av strömmen till fordonet1. Vrid huvudströmbrytaren till “OFF” när
den smarta nyckeln är aktiverad och
inom räckvidd.
2. Körriktningsvisarna blinkar en gång och strömmen till fordonet stängs av.
1. Tryck.
2. Vrid.1 2
1. VridK
1
UBEDM0M0.book Page 8 Monday, October 12, 2020 8:37 AM

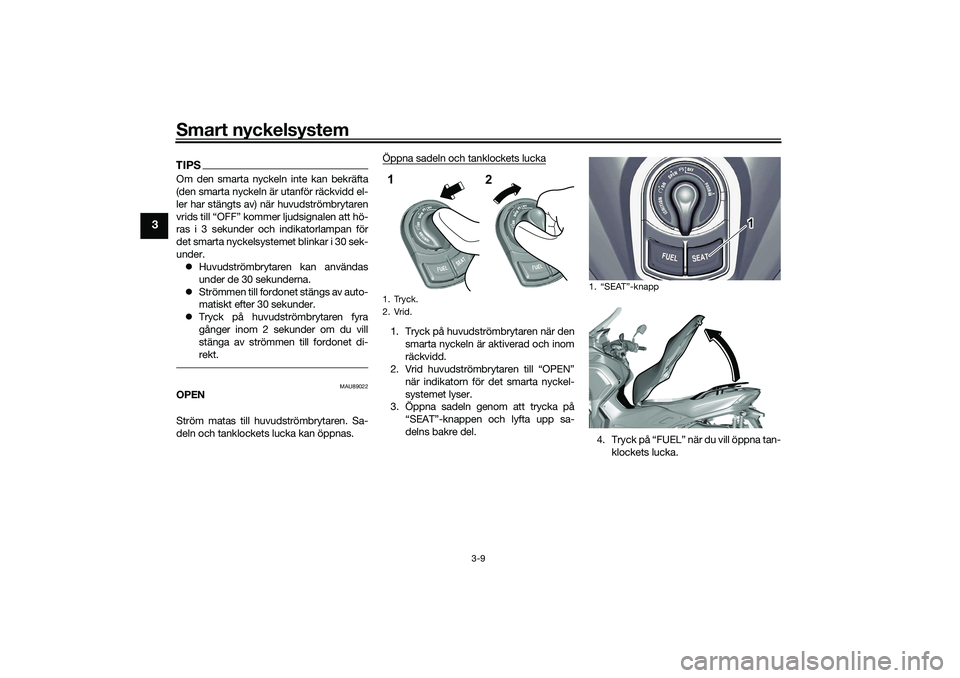

Page 24 of 108

Smart nyckelsystem
3-9
3
TIPSOm den smarta nyckeln inte kan bekräfta
(den smarta nyckeln är utanför räckvidd el-
ler har stängts av) när huvudströmbrytaren
vrids till “OFF” kommer ljudsignalen att hö-
ras i 3 sekunder och indikatorlampan för
det smarta nyckelsystemet blinkar i 30 sek-
under. Huvudströmbrytaren kan användas
under de 30 sekunderna.
Strömmen till fordonet stängs av auto-
matiskt efter 30 sekunder.
Tryck på huvudströmbrytaren fyra
gånger inom 2 sekunder om du vill
stänga av strömmen till fordonet di-
rekt.
MAU89022
OPEN
Ström matas till huvudströmbrytaren. Sa-
deln och tanklockets lucka kan öppnas. Öppna sadeln och tanklockets lucka
1. Tryck på huvudströmbrytaren när den
smarta nyckeln är aktiverad och inom
räckvidd.
2. Vrid huvudströmbrytaren till “OPEN”
när indikatorn för det smarta nyckel-
systemet lyser.
3. Öppna sadeln genom att trycka på
“SEAT”-knappen och lyfta upp sa-
delns bakre del. 4. Tryck på “FUEL” när du vill öppna tan-
klockets lucka.1. Tryck.
2. Vrid.1 2
1.
Page 25 of 108

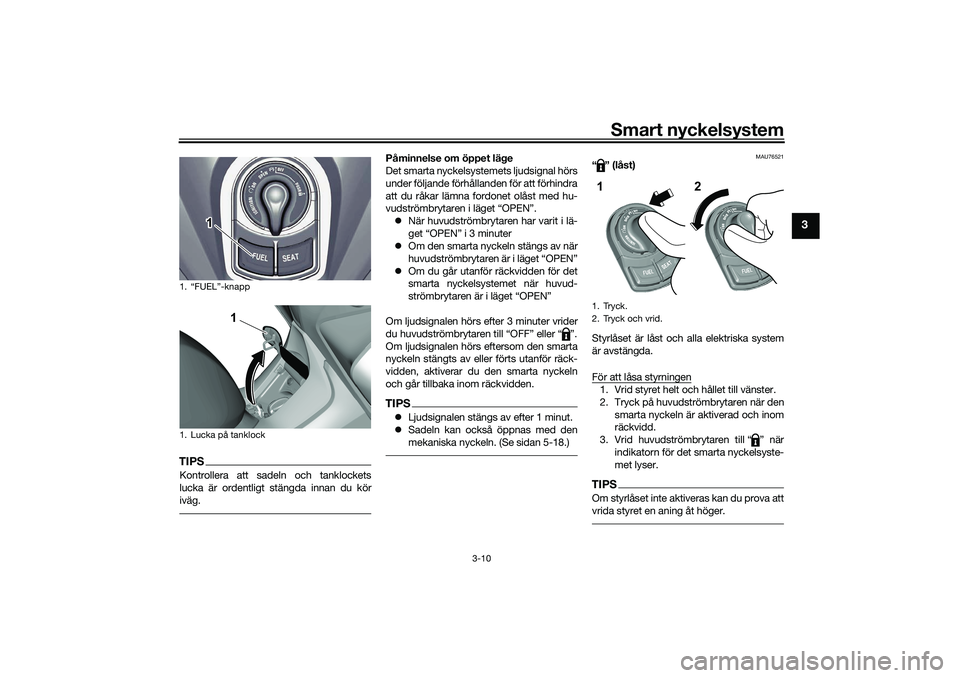

Smart nyckelsystem
3-10
3
TIPSKontrollera att sadeln och tanklockets
lucka är ordentligt stängda innan du kör
iväg.
Påminnelse om öppet läge
Det smarta nyckelsystemets ljudsignal hörs
under följande förhållanden för att förhindra
att du råkar lämna fordonet olåst med hu-
vudströmbrytaren i läget “OPEN”. När huvudströmbrytare n har varit i lä-
get “OPEN” i 3 minuter
Om den smarta nyckeln stängs av när
huvudströmbrytaren är i läget “OPEN”
Om du går utanför räckvidden för det
smarta nyckelsystemet när huvud-
strömbrytaren är i läget “OPEN”
Om ljudsignalen hörs efter 3 minuter vrider
du huvudströmbrytaren till “OFF” eller “ ”.
Om ljudsignalen hörs eftersom den smarta
nyckeln stängts av eller förts utanför räck-
vidden, aktiverar du den smarta nyckeln
och går tillbaka inom räckvidden.TIPS Ljudsignalen stängs av efter 1 minut.
Sadeln kan också öppnas med den
mekaniska nyckeln. (Se sidan 5-18.)
MAU76521
“” (låst)
Styrlåset är låst och alla elektriska system
är avstängda.
För att låsa styrningen1. Vrid styret helt och hållet till vänster.
2. Tryck på huvudströmbrytaren när den
smarta nyckeln är aktiverad och inom
räckvidd.
3. Vrid huvudströmbrytaren till “ ” när indikatorn för det smarta nyckelsyste-
met lyser.TIPSOm styrlåset inte aktiveras kan du prova att
vrida styret en aning åt höger.
1. “FUEL”-knapp
1. Lucka på tanklock
1
1
1. Tryck.
2. Tryck och vridK1 2
UBEDM0M0.book Page 10 Monday, October 12, 2020 8:37 AM
Page 26 of 108

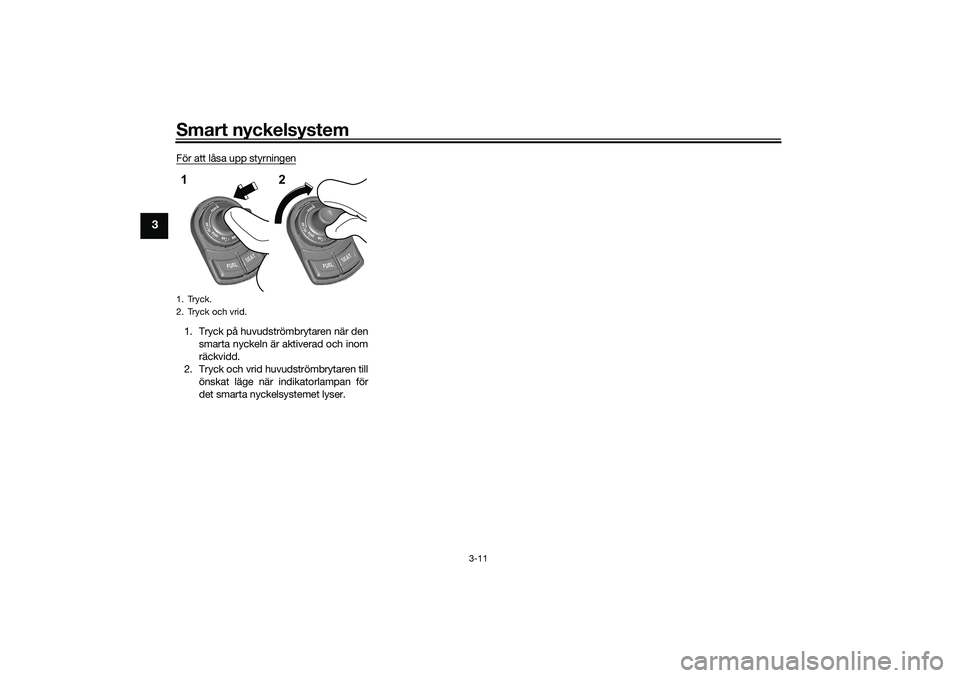

Smart nyckelsystem
3-11
3
För att låsa upp styrningen1. Tryck på huvudströmbrytaren när densmarta nyckeln är aktiverad och inom
räckvidd.
2. Tryck och vrid huvudströmbrytaren till
önskat läge när indikatorlampan för
det smarta nyckelsystemet lyser.1. Tryck.
2. Tryck och vrid.1 2
UBEDM0M0.book Page 11 Monday, October 12, 2020 8:37 AM
Page 27 of 108

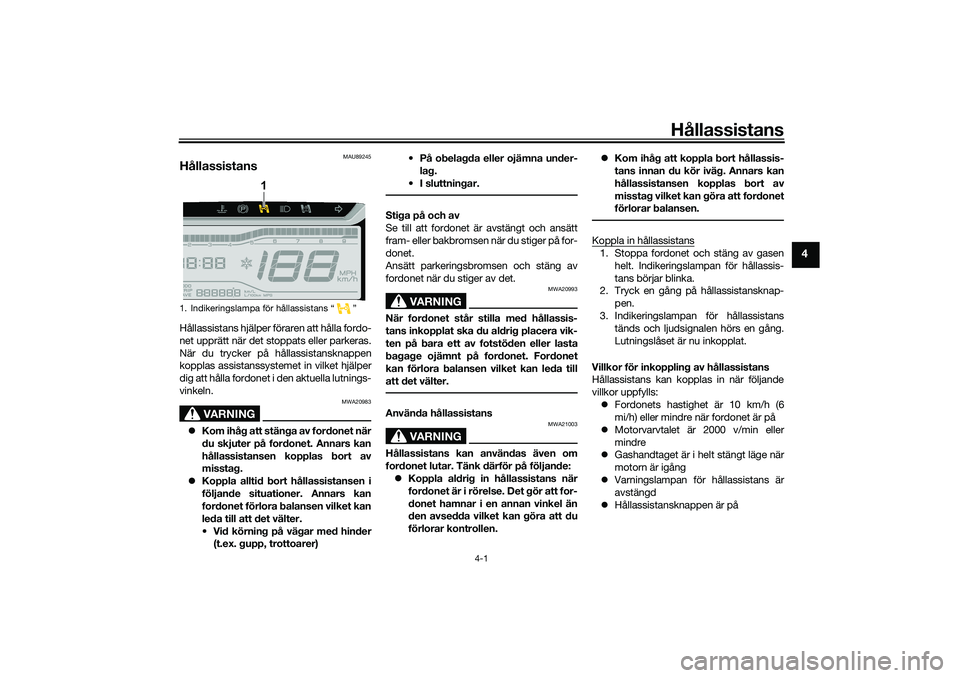

Hållassistans
4-1
4
MAU89245
HållassistansHållassistans hjälper föraren att hålla fordo-
net upprätt när det stoppats eller parkeras.
När du trycker på hållassistansknappen
kopplas assistanssystemet in vilket hjälper
dig att hålla fordonet i den aktuella lutnings-
vinkeln.
VARNING
MWA20983
Kom ihåg att stänga av fordonet när
du skjuter på fordonet. Annars kan
hållassistansen kopplas bort av
misstag.
Koppla alltid bort hållassistansen i
följande situationer. Annars kan
fordonet förlora balansen vilket kan
leda till att det välter.
• Vid körning på vägar med hinder (t.ex. gupp, trottoarer) • På obelagda eller ojämna under-
lag.
• I sluttningar.
Stiga på och av
Se till att fordonet är avstängt och ansätt
fram- eller bakbromsen när du stiger på for-
donet.
Ansätt parkeringsbromsen och stäng av
fordonet när du stiger av det.
VARNING
MWA20993
När fordonet står stilla med hållassis-
tans inkopplat ska du aldrig placera vik-
ten på bara ett av fotstöden eller lasta
bagage ojämnt på fordonet. Fordonet
kan förlora balansen vilket kan leda till
att det välter.Använda hållassistans
VARNING
MWA21003
Hållassistans kan användas även om
fordonet lutar. Tänk därför på följande: Koppla aldrig in hållassistans när
fordonet är i rörelse. Det gör att for-
donet hamnar i en annan vinkel än
den avsedda vilket kan göra att du
förlorar kontrollen.
Kom ihåg att koppla bort hållassis-
tans innan du kör iväg. Annars kan
hållassistansen kopplas bort av
misstag vilket kan göra att fordonet
förlorar balansen.
Koppla in hållassistans1. Stoppa fordonet och stäng av gasen
helt. Indikeringslampan för hållassis-
tans börjar blinka.
2. Tryck en gång på hållassistansknap-
pen.
3. Indikeringslampan för hållassistans tänds och ljudsignalen hörs en gång.
Lutningslåset är nu inkopplat.
Villkor för inkoppling av hållassistans
Hållassistans kan kopplas in när följande
villkor uppfylls: Fordonets hastighet är 10 km/h (6
mi/h) eller mindre när fordonet är på
Motorvarvtalet är 2000 v/min eller
mindre
Gashandtaget är i helt stängt läge när
motorn är igång
Varningslampan för hållassistans är
avstängd
Hållassistansknappen är på
1. Indikeringslampa för hållassistans “ ”
1
UBEDM0M0.book Page 1 Monday, October 12, 2020 8:37 AM

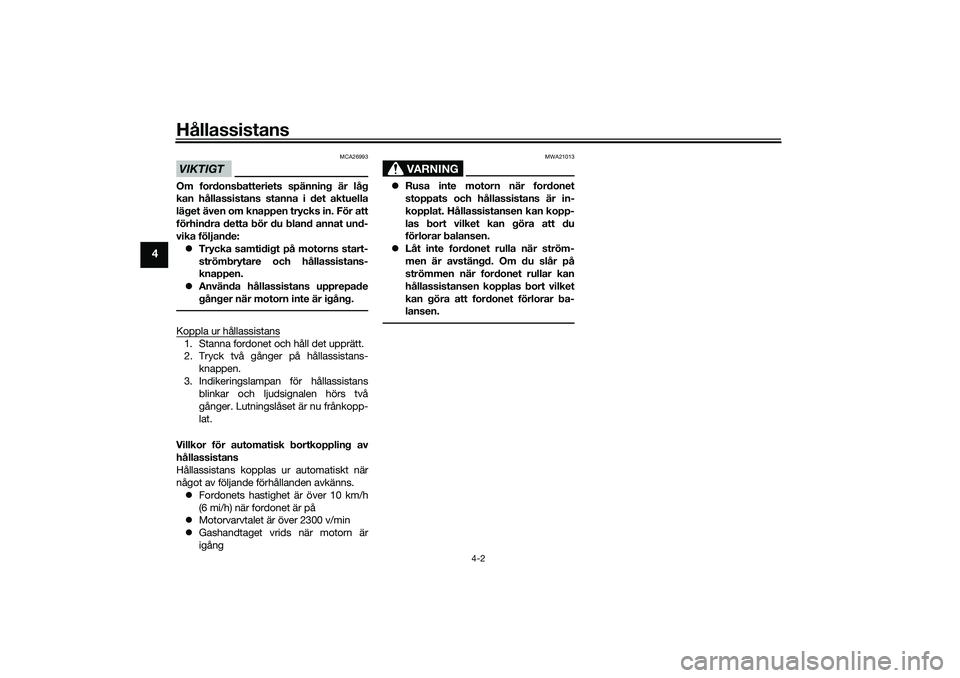

Page 28 of 108

Hållassistans
4-2
4
VIKTIGT
MCA26993
Om fordonsbatteriets spänning är låg
kan hållassistans stanna i det aktuella
läget även om knappen trycks in. För att
förhindra detta bör du bland annat und-
vika följande: Trycka samtidigt på motorns start-
strömbrytare och hållassistans-
knappen.
Använda hållassistans upprepade
gånger när motorn inte är igång.Koppla ur hållassistans1. Stanna fordonet och håll det upprätt.
2. Tryck två gånger på hållassistans-
knappen.
3. Indikeringslampan för hållassistans blinkar och ljudsignalen hörs två
gånger. Lutningslåset är nu frånkopp-
lat.
Villkor för automatisk bortkoppling av
hållassistans
Hållassistans kopplas ur automatiskt när
något av följande förhållanden avkänns. Fordonets hastighet är över 10 km/h
(6 mi/h) när fordonet är på
Motorvarvtalet är över 2300 v/min
Gashandtaget vrids när motorn är
igång
VARNING
MWA21013
Rusa inte motorn när fordonet
stoppats och hållassistans är in-
kopplat. Hållassistansen kan kopp-
las bort vilket kan göra att du
förlorar balansen.
Låt inte fordonet rulla när ström-
men är avstängd. Om du slår på
strömmen när fordonet rullar kan
hållassistansen kopplas bort vilket
kan göra att fordonet förlorar ba-
lansen.
UBEDM0M0.book Page 2 Monday, October 12, 2020 8:37 AM
Page 29 of 108

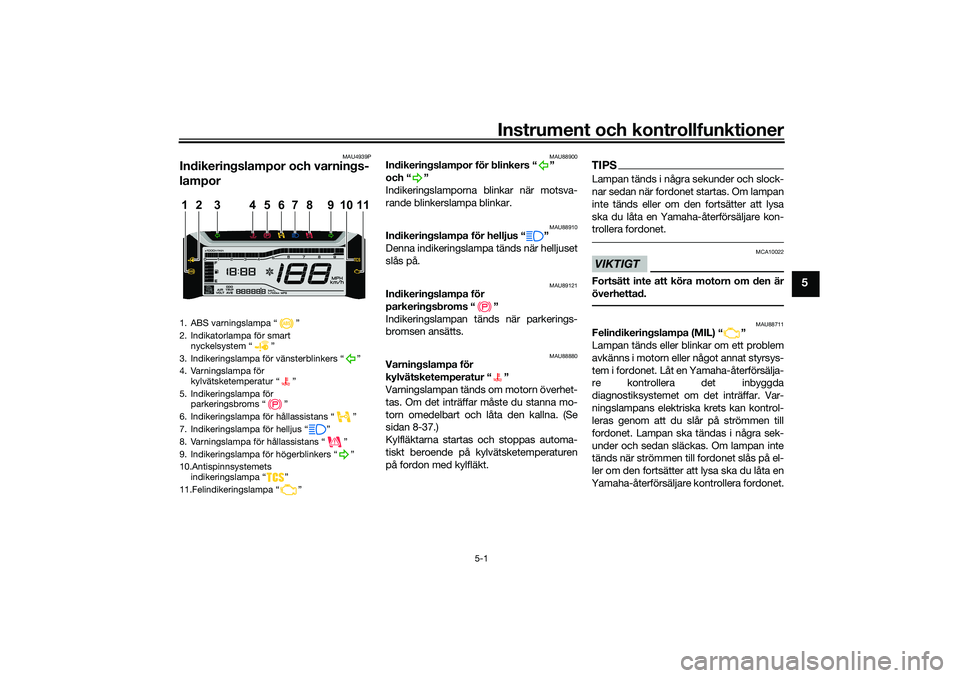

Instrument och kontrollfunktioner
5-1
5
MAU4939P
Indikeringslampor och varnings-
lampor
MAU88900
Indikeringslampor för blinkers “ ”
och “ ”
Indikeringslamporna blinkar när motsva-
rande blinkerslampa blinkar.
MAU88910
Indikeringslampa för helljus “ ”
Denna indikeringslampa tänds när helljuset
slås på.
MAU89121
Indikeringslampa för
parkeringsbroms “ ”
Indikeringslampan tänds när parkerings-
bromsen ansätts.
MAU88880
Varningslampa för
kylvätsketemperatur “ ”
Varningslampan tänds om motorn överhet-
tas. Om det inträffar måste du stanna mo-
torn omedelbart och låta den kallna. (Se
sidan 8-37.)
Kylfläktarna startas och stoppas automa-
tiskt beroende på kylvätsketemperaturen
på fordon med kylfläkt.
TIPSLampan tänds i några sekunder och slock-
nar sedan när fordonet startas. Om lampan
inte tänds eller om den fortsätter att lysa
ska du låta en Yamaha-återförsäljare kon-
trollera fordonet.VIKTIGT
MCA10022
Fortsätt inte att köra motorn om den är
överhettad.
MAU88711
Felindikeringslampa (MIL) “ ”
Lampan tänds eller blinkar om ett problem
avkänns i motorn eller något annat styrsys-
tem i fordonet. Låt en Yamaha-återförsälja-
re kontrollera det inbyggda
diagnostiksystemet om det inträffar. Var-
ningslampans elektriska krets kan kontrol-
leras genom att du slår på strömmen till
fordonet. Lampan ska tändas i några sek-
under och sedan släckas. Om lampan inte
tänds när strömmen till fordonet slås på el-
ler om den fortsätter att lysa ska du låta en
Yamaha-återförsäljare kontrollera fordonet.
1. ABS varningslampa “ ”
2. Indikatorlampa för smart
nyckelsystem “ ”
3. Indikeringslampa för vänsterblinkers “ ”
4. Varningslampa för kylvätsketemperatur “ ”
5. Indikeringslampa för parkeringsbroms “ ”
6. Indikeringslampa för hållassistans “ ”
7. Indikeringslampa för helljus “ ”
8. Varningslampa för hållassistans “ ”
9. Indikeringslampa för högerblinkers “ ”
10.Antispinnsystemets indikeringslampa “ ”
11.Felindikeringslampa “ ”1
11
2
3
4
5
6
7
8
9
10
UBEDM0M0.book Page 1 Monday, October 12, 2020 8:37 AM
Page 30 of 108

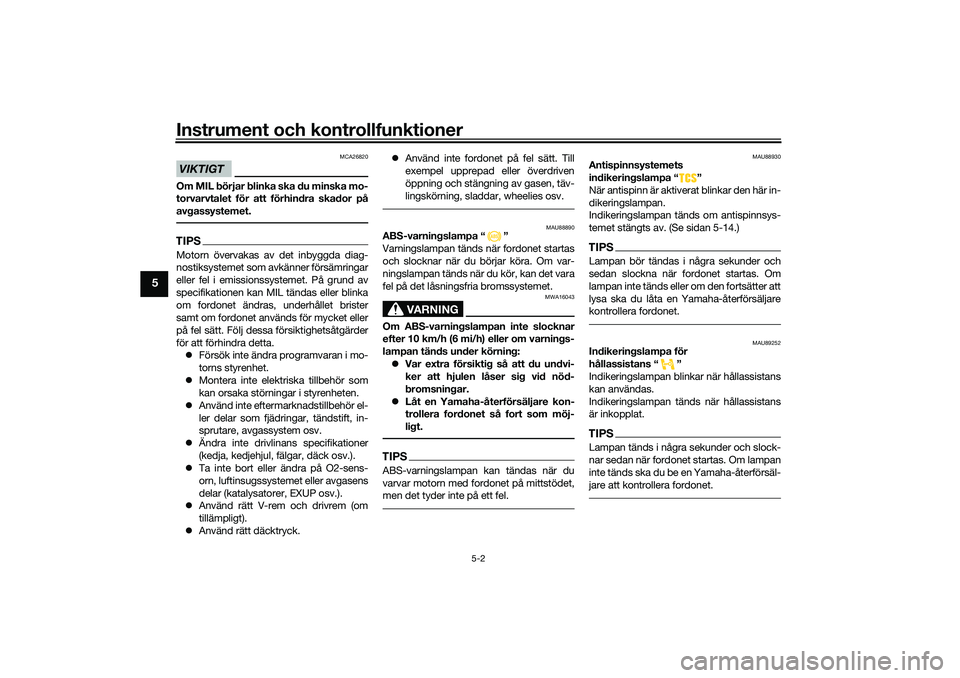

Instrument och kontrollfunktioner
5-2
5
VIKTIGT
MCA26820
Om MIL börjar blinka ska du minska mo-
torvarvtalet för att förhindra skador på
avgassystemet.TIPSMotorn övervakas av det inbyggda diag-
nostiksystemet som avkänner försämringar
eller fel i emissionssystemet. På grund av
specifikationen kan MIL tändas eller blinka
om fordonet ändras, underhållet brister
samt om fordonet används för mycket eller
på fel sätt. Följ dessa försiktighetsåtgärder
för att förhindra detta. Försök inte ändra programvaran i mo-
torns styrenhet.
Montera inte elektriska tillbehör som
kan orsaka störningar i styrenheten.
Använd inte eftermarknadstillbehör el-
ler delar som fjädringar, tändstift, in-
sprutare, avgassystem osv.
Ändra inte drivlinans specifikationer
(kedja, kedjehjul, fälgar, däck osv.).
Ta inte bort eller ändra på O2-sens-
orn, luftinsugssystemet eller avgasens
delar (katalysatorer, EXUP osv.).
Använd rätt V-rem och drivrem (om
tillämpligt).
Använd rätt däcktryck.
Använd inte fordonet på fel sätt. Till
exempel upprepad eller överdriven
öppning och stängning av gasen, täv-
lingskörning, sladdar, wheelies osv.
MAU88890
ABS-varningslampa “ ”
Varningslampan tänds när fordonet startas
och slocknar när du börjar köra. Om var-
ningslampan tänds när du kör, kan det vara
fel på det låsningsfria bromssystemet.
VARNING
MWA16043
Om ABS-varningslampan inte slocknar
efter 10 km/h (6 mi/h) eller om varnings-
lampan tänds under körning:
Var extra försiktig så att du undvi-
ker att hjulen låser sig vid nöd-
bromsningar.
Låt en Yamaha-återförsäljare kon-
trollera fordonet så fort som möj-
ligt.TIPSABS-varningslampan kan tändas när du
varvar motorn med fordonet på mittstödet,
men det tyder inte på ett fel.
MAU88930
Antispinnsystemets
indikeringslampa “ ”
När antispinn är aktiverat blinkar den här in-
dikeringslampan.
Indikeringslampan tänds om antispinnsys-
temet stängts av. (Se sidan 5-14.)TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
lampan inte tänds elle r om den fortsätter att
lysa ska du låta en Yamaha-återförsäljare
kontrollera fordonet.
MAU89252
Indikeringslampa för
hållassistans “ ”
Indikeringslampan blinkar när hållassistans
kan användas.
Indikeringslampan tänds när hållassistans
är inkopplat.TIPSLampan tänds i några sekunder och slock-
nar sedan när fordonet startas. Om lampan
inte tänds ska du be en Yamaha-återförsäl-
jare att kontrollera fordonet.
UBEDM0M0.book Page 2 Monday, October 12, 2020 8:37 AM
