YAMAHA TRICITY 300 2021 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
5-13
5
MAU84570

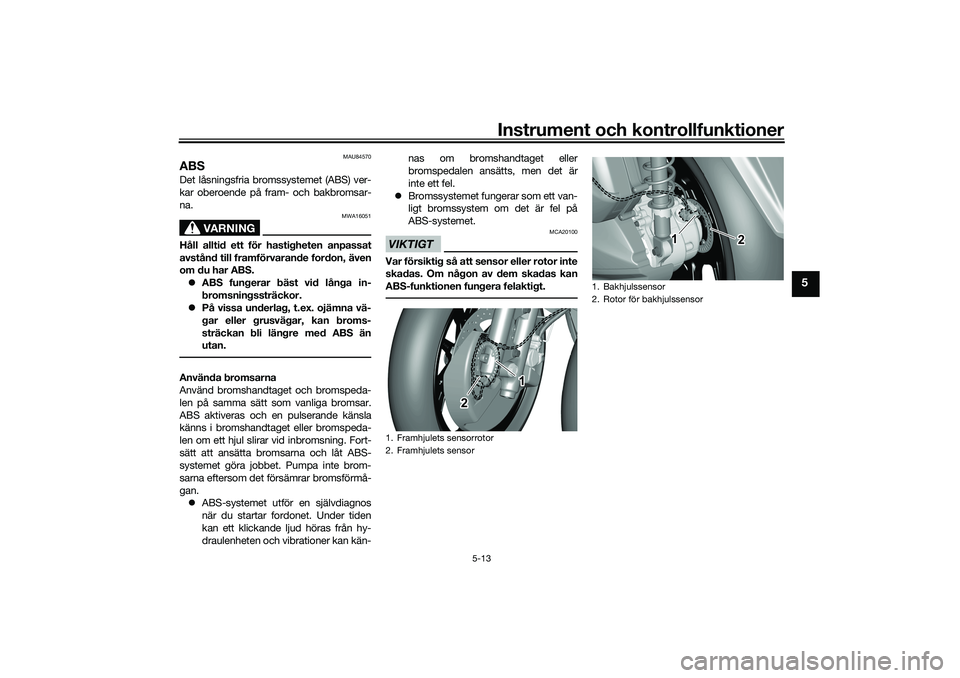

ABSDet låsningsfria bromssystemet (ABS) ver-
kar oberoende på fram- och bakbromsar-
na.
VARNING
MWA16051
Håll alltid ett för hastigheten anpassat
avstånd till framförvarande fordon, även
om du har ABS. ABS fungerar bäst vid långa in-
bromsningssträckor.
 På vissa underlag, t.ex. ojämna vä-
gar eller grusvägar, kan broms-
sträckan bli längre med ABS än
utan.Använda bromsarna
Använd bromshandtaget och bromspeda-
len på samma sätt som vanliga bromsar.
ABS aktiveras och en pulserande känsla
känns i bromshandtaget eller bromspeda-
len om ett hjul slirar vid inbromsning. Fort-
sätt att ansätta bromsarna och låt ABS-
systemet göra jobbet. Pumpa inte brom-
sarna eftersom det försämrar bromsförmå-
gan.
 ABS-systemet utför en självdiagnos
när du startar fordonet. Under tiden
kan ett klickande ljud höras från hy-
draulenheten och vibrationer kan kän- nas om bromshandtaget eller
bromspedalen ansätts, men det är
inte ett fel.
 Bromssystemet fungerar som ett van-
ligt bromssystem om det är fel på
ABS-systemet.
VIKTIGT
MCA20100
Var försiktig så att sensor eller rotor inte
skadas. Om någon av dem skadas kan
ABS-funktionen fungera felaktigt.1. Framhjulets sensorrotor
2. Framhjulets sensor
1
2
1. Bakhjulssensor
2. Rotor f

Instrument och kontrollfunktioner
5-14
5
MAU91740

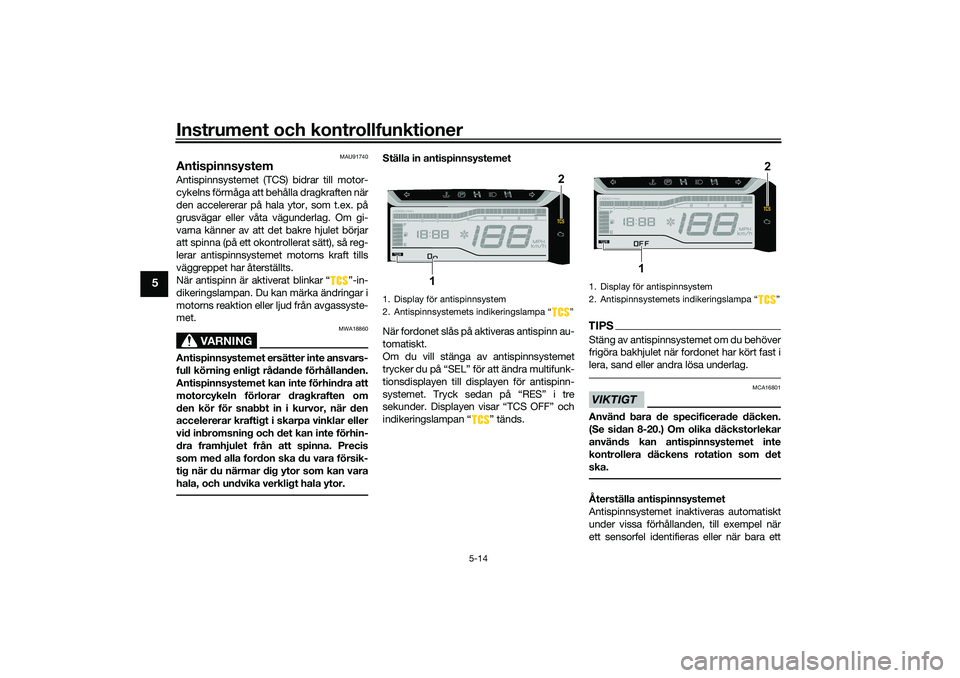

AntispinnsystemAntispinnsystemet (TCS) bidrar till motor-
cykelns förmåga att behålla dragkraften när
den accelererar på hala ytor, som t.ex. på
grusvägar eller våta vägunderlag. Om gi-
varna känner av att det bakre hjulet börjar
att spinna (på ett okontrollerat sätt), så reg-
lerar antispinnsystemet motorns kraft tills
väggreppet har återställts.
När antispinn är aktiverat blinkar “ ”-in-
dikeringslampan. Du kan märka ändringar i
motorns reaktion eller ljud från avgassyste-
met.
VARNING
MWA18860
Antispinnsystemet ersätter inte ansvars-
full körning enligt rådande förhållanden.
Antispinnsystemet kan inte förhindra att
motorcykeln förlorar dragkraften om
den kör för snabbt in i kurvor, när den
accelererar kraftigt i skarpa vinklar eller
vid inbromsning och det kan inte förhin-
dra framhjulet från att spinna. Precis
som med alla fordon ska du vara försik-
tig när du närmar dig ytor som kan vara
hala, och undvika verkligt hala ytor.
Ställa in antispinnsystemet
När fordonet slås på aktiveras antispinn au-
tomatiskt.
Om du vill stänga av antispinnsystemet
trycker du på “SEL” för att ändra multifunk-
tionsdisplayen till displayen för antispinn-
systemet. Tryck sedan på “RES” i tre
sekunder. Displayen visar “TCS OFF” och
indikeringslampan “ ” tänds.
TIPSStäng av antispinnsystemet om du behöver
frigöra bakhjulet när fordonet har kört fast i
lera, sand eller andra lösa underlag.VIKTIGT
MCA16801
Använd bara de specificerade däcken.
(Se sidan 8-20.) Om olika däckstorlekar
används kan antispinnsystemet inte
kontrollera däckens rotation som det
ska.Återställa antispinnsystemet
Antispinnsystemet inaktiveras automatiskt
under vissa förhållanden, till exempel när
ett sensorfel identifieras eller när bara ett
1. Display för antispinnsystem
2. Antispinnsystemets indikeringslampa “ ”
2
1
1. Display f

Instrument och kontrollfunktioner
5-15
5
hjul kan rotera i fler än ett par
sekunder. “ ”-indikeringslampan tänds
om det inträffar.TIPSNär fordonet står på mittstödet ska du inte
rusa motorn under en längre tid. Annars in-
aktiveras antispinnsystemet automatiskt
och måste nollställas.Om antispinnsystemet inaktiveras automa-
tiskt återställs det genom att köra under
normala förhållanden.TIPSOm indikeringslampan “ ” fortfarande
lyser efter återställningen kan du fortfaran-
de köra fordonet, men du bör låta en
Yamaha-återförsäljare kontrollera fordonet så fort som möjligt.
MAU89040
TanklockÖppna tanklocket för att komma åt bräns-
letanken. (Se sidan 3-9.)
Ta bort tanklocket genom att vrida tan-
klocket moturs tills
öppningsmarkeringen “ ” är i linje
med “ ” och dra sedan bort locket. Montera tanklocket genom att föra in tan-
klocket i öppningen och vrida det tills
monteringsmarkeringen “ ” är i linje
med “ ”.
VARNING
MWA11092
Se till att tanklocket är ordentligt stängt
när du har tankat färdigt. Bränsleläckor
utgör en brandrisk.
1. Lucka på tanklock
1. Tanklock
2. Upplåsningsmärke “ ”
1
1
2
1. Monteringsm

Instrument och kontrollfunktioner
5-16
5
MAU13213

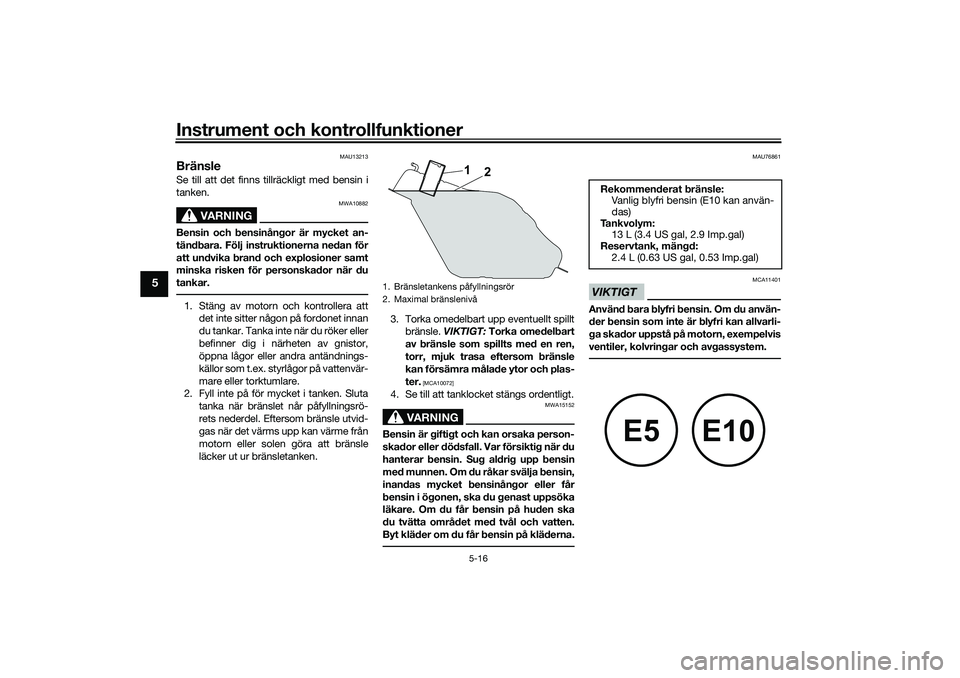

BränsleSe till att det finns tillräckligt med bensin i
tanken.
VARNING
MWA10882
Bensin och bensinångor är mycket an-
tändbara. Följ instruktionerna nedan för
att undvika brand och explosioner samt
minska risken för personskador när du
tankar.1. Stäng av motorn och kontrollera attdet inte sitter någon på fordonet innan
du tankar. Tanka inte när du röker eller
befinner dig i närheten av gnistor,
öppna lågor eller andra antändnings-
källor som t.ex. styrlågor på vattenvär-
mare eller torktumlare.
2. Fyll inte på för mycket i tanken. Sluta
tanka när bränslet når påfyllningsrö-
rets nederdel. Eftersom bränsle utvid-
gas när det värms upp kan värme från
motorn eller solen göra att bränsle
läcker ut ur bränsletanken. 3. Torka omedelbart upp eventuellt spillt
bränsle. VIKTIGT: Torka omedelbart
av bränsle som spillts med en ren,
torr, mjuk trasa eftersom bränsle
kan försämra målade ytor och plas-
ter.
[MCA10072]
4. Se till att tanklocket stängs ordentligt.
VARNING
MWA15152
Bensin är giftigt och kan orsaka person-
skador eller dödsfall. Var försiktig när du
hanterar bensin. Sug aldrig upp bensin
med munnen. Om du råkar svälja bensin,
inandas mycket bensinångor eller får
bensin i ögonen, ska du genast uppsöka
läkare. Om du får bensin på huden ska
du tvätta området med tvål och vatten.
Byt kläder om du får bensin på kläderna.
MAU76861
VIKTIGT
MCA11401
Använd bara blyfri bensin. Om du använ-
der bensin som inte är blyfri kan allvarli-
ga skador uppstå på motorn, exempelvis
ventiler, kolvringar och avgassystem.
1. Bränsletankens påfyllningsrör
2. Maximal bränslenivå
1 2
Rekommenderat bränsle:
Vanlig blyfri bensin (E10 kan använ-
das)
Ta n k v o l y m : 13 L (3.4 US gal, 2.9 Imp.gal)
Reservtank, mängd:
2.4 L (0.63 US gal, 0.53 Imp.gal)
E5
E10
UBEDM0M0.book Page 16 Monday, October 12, 2020 8:37 AM

Instrument och kontrollfunktioner
5-17
5

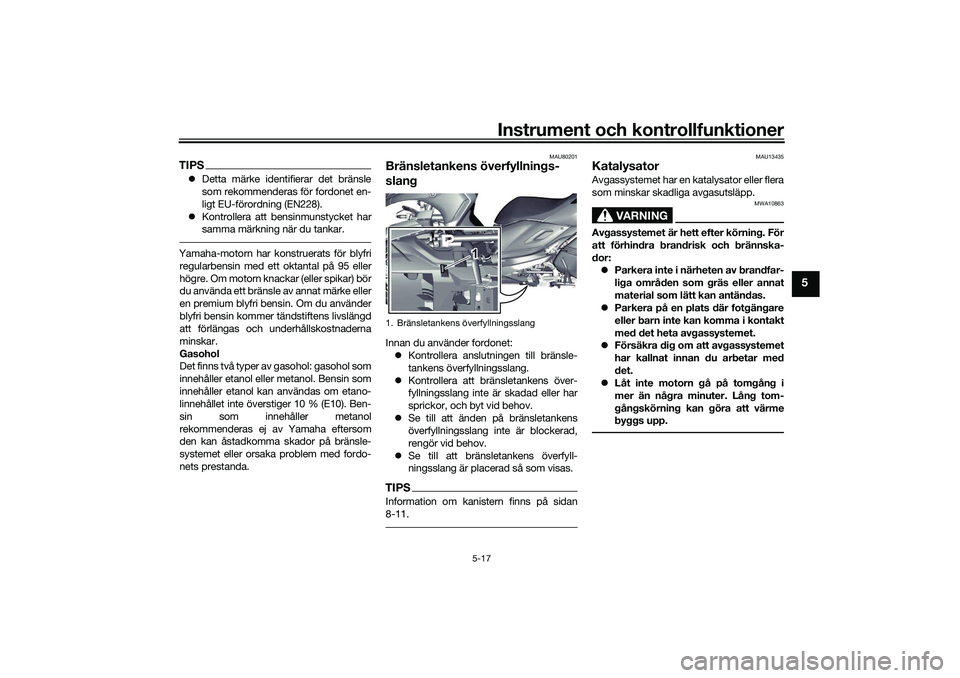

TIPSDetta märke identifierar det bränsle
som rekommenderas för fordonet en-
ligt EU-förordning (EN228).
 Kontrollera att bensinmunstycket har
samma märkning när du tankar.Yamaha-motorn har konstruerats för blyfri
regularbensin med ett oktantal på 95 eller
högre. Om motorn knackar (eller spikar) bör
du använda ett bränsle av annat märke eller
en premium blyfri bensin. Om du använder
blyfri bensin kommer tändstiftens livslängd
att förlängas och underhållskostnaderna
minskar.
Gasohol
Det finns två typer av gasohol: gasohol som
innehåller etanol eller metanol. Bensin som
innehåller etanol kan användas om etano-
linnehållet inte överstiger 10 % (E10). Ben-
sin som innehåller metanol
rekommenderas ej av Yamaha eftersom
den kan åstadkomma skador på bränsle-
systemet eller orsaka problem med fordo-
nets prestanda.
MAU80201
Bränsletankens överfyllnings-
slangInnan du använder fordonet:  Kontrollera anslutningen till bränsle-
tankens överfyllningsslang.
 Kontrollera att bränsletankens över-
fyllningsslang inte är skadad eller har
sprickor, och byt vid behov.
 Se till att änden på bränsletankens
överfyllningsslang inte är blockerad,
rengör vid behov.
 Se till att bränsletankens överfyll-
ningsslang är placerad så som visas.TIPSInformation om kanistern finns på sidan
8-11.
MAU13435
KatalysatorAvgassystemet har en katalysator eller flera
som minskar skadliga avgasutsläpp.
VARNING
MWA10863
Avgassystemet är hett efter körning. För
att förhindra brandrisk och brännska-
dor:
 Parkera inte i närheten av brandfar-
liga områden som gräs eller annat
material som lätt kan antändas.
 Parkera på en plats där fotgängare
eller barn inte kan komma i kontakt
med det heta avgassystemet.
 Försäkra dig om att avgassystemet
har kallnat innan du arbetar med
det.
 Låt inte motorn gå på tomgång i
mer än några minuter. Lång tom-
gångskörning kan göra att värme
byggs upp.
1. Bränsletankens överfyllningsslang
1
UBEDM0M0.book Page 17 Monday, October 12, 2020 8:37 AM

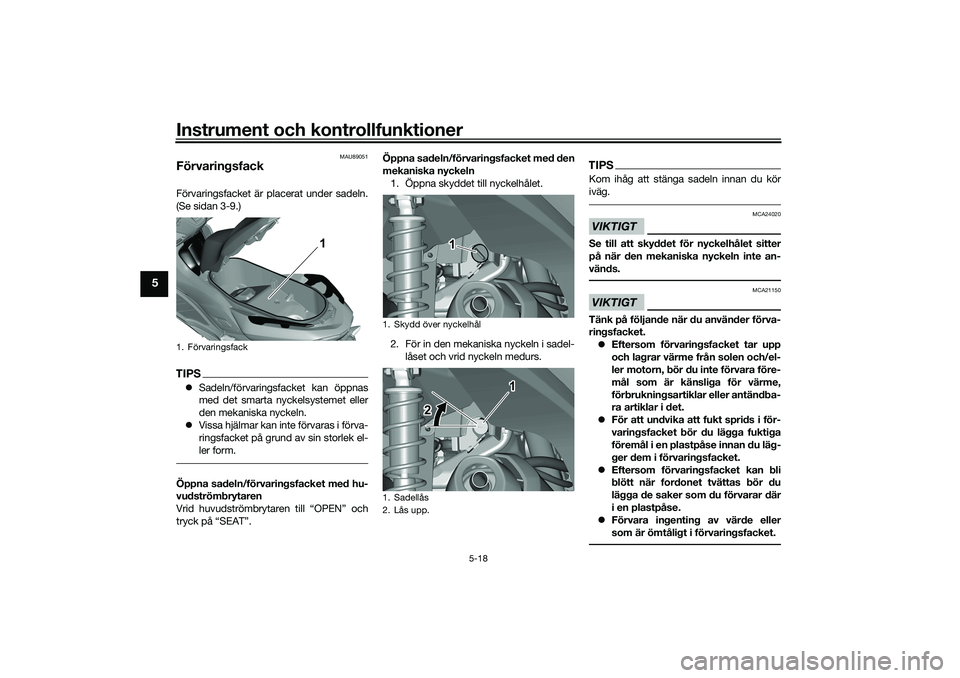

Instrument och kontrollfunktioner
5-18
5
MAU89051
FörvaringsfackFörvaringsfacket är placerat under sadeln.
(Se sidan 3-9.)TIPSSadeln/förvaringsfacket kan öppnas
med det smarta nyckelsystemet eller
den mekaniska nyckeln.
 Vissa hjälmar kan inte förvaras i förva-
ringsfacket på grund av sin storlek el-
ler form.Öppna sadeln/förvaringsfacket med hu-
vudströmbrytaren
Vrid huvudströmbrytaren till “OPEN” och
tryck på “SEAT”. Öppna sadeln/förvaringsfacket med den
mekaniska nyckeln
1. Öppna skyddet till nyckelhålet.
2. För in den mekaniska nyckeln i sadel- låset och vrid nyckeln medurs.
TIPSKom ihåg att stänga sadeln innan du kör
iväg.VIKTIGT
MCA24020
Se till att skyddet för nyckelhålet sitter
på när den mekaniska nyckeln inte an-
vänds.VIKTIGT
MCA21150
Tänk på följande när du använder förva-
ringsfacket. Eftersom förvaringsfacket tar upp
och lagrar värme från solen och/el-
ler motorn, bör du inte förvara före-
mål som är känsliga för värme,
förbrukningsartiklar eller antändba-
ra artiklar i det.
 För att undvika att fukt sprids i för-
varingsfacket bör du lägga fuktiga
föremål i en plastpåse innan du läg-
ger dem i förvaringsfacket.
 Eftersom förvaringsfacket kan bli
blött när fordonet tvättas bör du
lägga de saker som du förvarar där
i en plastpåse.
 Förvara ingenting av värde eller
som är ömtåligt i förvaringsfacket.
1. Förvaringsfack
1
1. Skydd

Instrument och kontrollfunktioner
5-19
5
VARNING
MWA20970

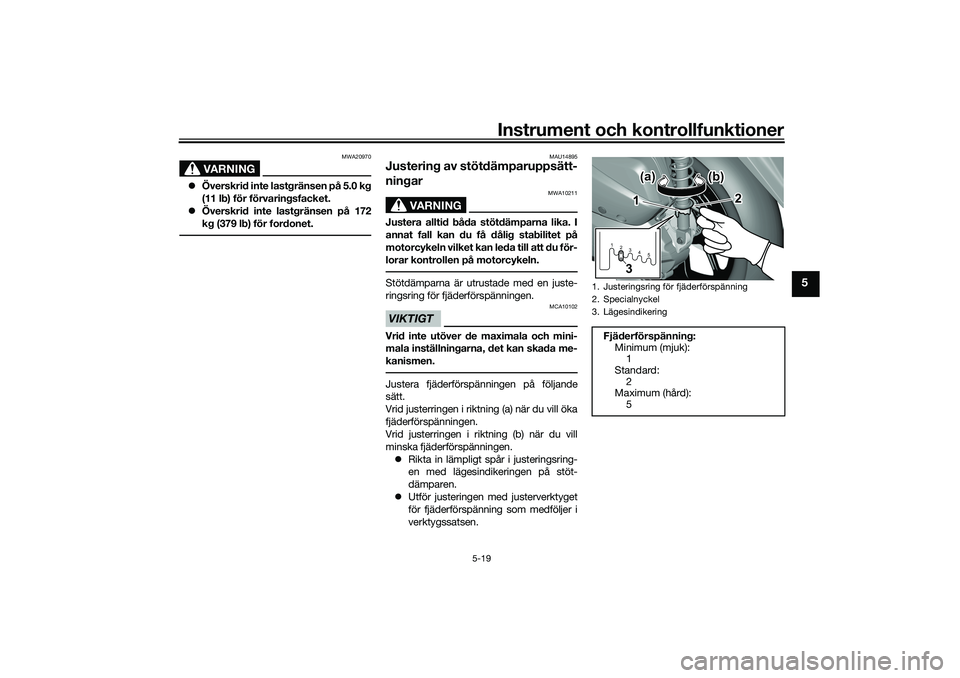

Överskrid inte lastgränsen på 5.0 kg
(11 lb) för förvaringsfacket.
 Överskrid inte lastgränsen på 172
kg (379 lb) för fordonet.
MAU14895
Justering av stötdämparuppsätt-
ningar
VARNING
MWA10211
Justera alltid båda stötdämparna lika. I
annat fall kan du få dålig stabilitet på
motorcykeln vilket kan leda till att du för-
lorar kontrollen på motorcykeln.Stötdämparna är utrustade med en juste-
ringsring för fjäderförspänningen.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-
kanismen.Justera fjäderförspänningen på följande
sätt.
Vrid justerringen i riktning (a) när du vill öka
fjäderförspänningen.
Vrid justerringen i riktning (b) när du vill
minska fjäderförspänningen.
 Rikta in lämpligt spår i justeringsring-
en med lägesindikeringen på stöt-
dämparen.
 Utför justeringen med justerverktyget
för fjäderförspänning som medföljer i
verktygssatsen.
1. Justeringsring för fjäderförspänning
2. Specialnyckel
3. Lägesindikering
Fjäderförspänning:
Minimum (mjuk): 1
Standard: 2
Maximum (hård):
51 2345
1
2
3(a) (a)
(b) (b)
(a) (b)
UBEDM0M0.book Page 19 Monday, October 12, 2020 8:37 AM

Instrument och kontrollfunktioner
5-20
5

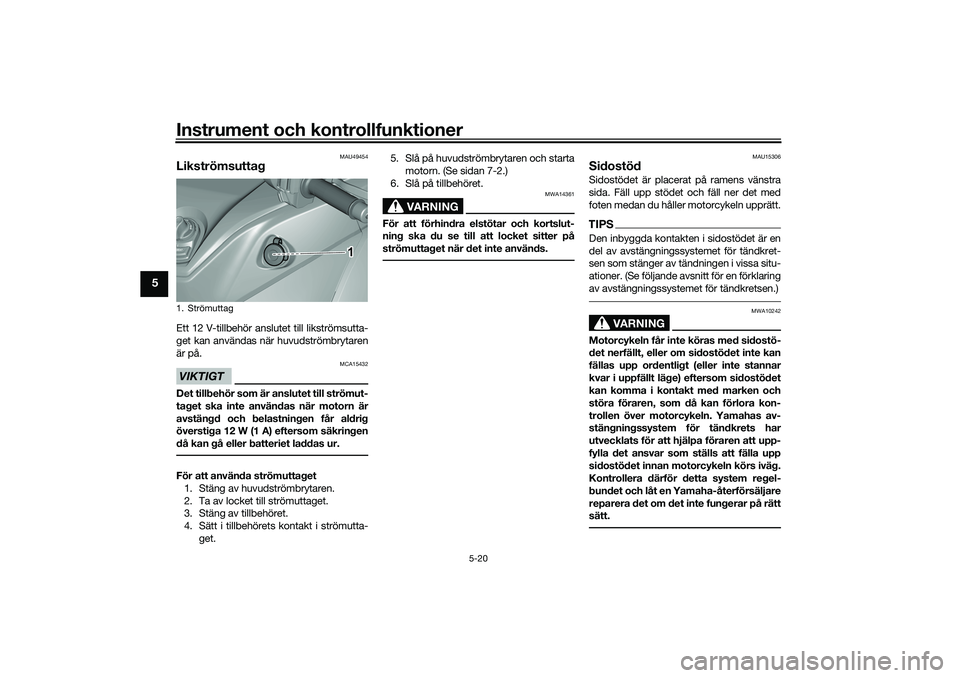

MAU49454
Likströmsuttag Ett 12 V-tillbehör anslutet till likströmsutta-
get kan användas när huvudströmbrytaren
är på.VIKTIGT
MCA15432
Det tillbehör som är anslutet till strömut-
taget ska inte användas när motorn är
avstängd och belastningen får aldrig
överstiga 12 W (1 A) eftersom säkringen
då kan gå eller batteriet laddas ur.För att använda strömuttaget1. Stäng av huvudströmbrytaren.
2. Ta av locket till strömuttaget.
3. Stäng av tillbehöret.
4. Sätt i tillbehörets kontakt i strömutta- get. 5. Slå på huvudströmbrytaren och starta
motorn. (Se sidan 7-2.)
6. Slå på tillbehöret.
VARNING
MWA14361
För att förhindra elstötar och kortslut-
ning ska du se till att locket sitter på
strömuttaget när det inte används.
MAU15306
SidostödSidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rätt
sätt.
1. Strömuttag
1
UBEDM0M0.book Page 20 Monday, October 12, 2020 8:37 AM

Instrument och kontrollfunktioner
5-21
5

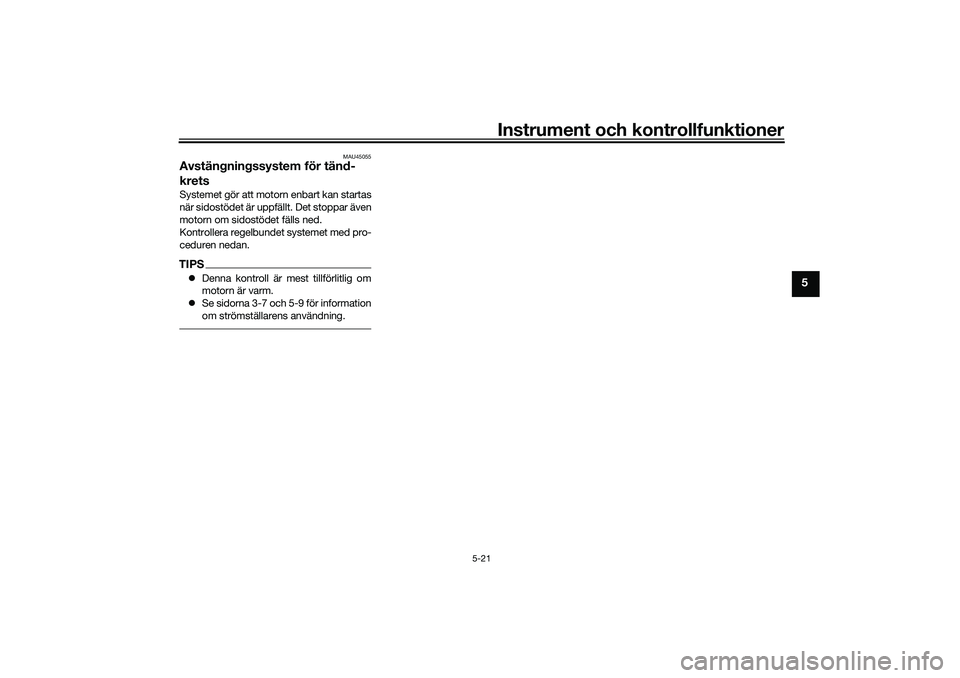

MAU45055
Avstängningssystem för tänd-
kretsSystemet gör att motorn enbart kan startas
när sidostödet är uppfällt. Det stoppar även
motorn om sidostödet fälls ned.
Kontrollera regelbundet systemet med pro-
ceduren nedan.TIPSDenna kontroll är mest tillförlitlig om
motorn är varm.
 Se sidorna 3-7 och 5-9 för information
om strömställarens användning.
UBEDM0M0.book Page 21 Monday, October 12, 2020 8:37 AM

Instrument och kontrollfunktioner
5-22
5

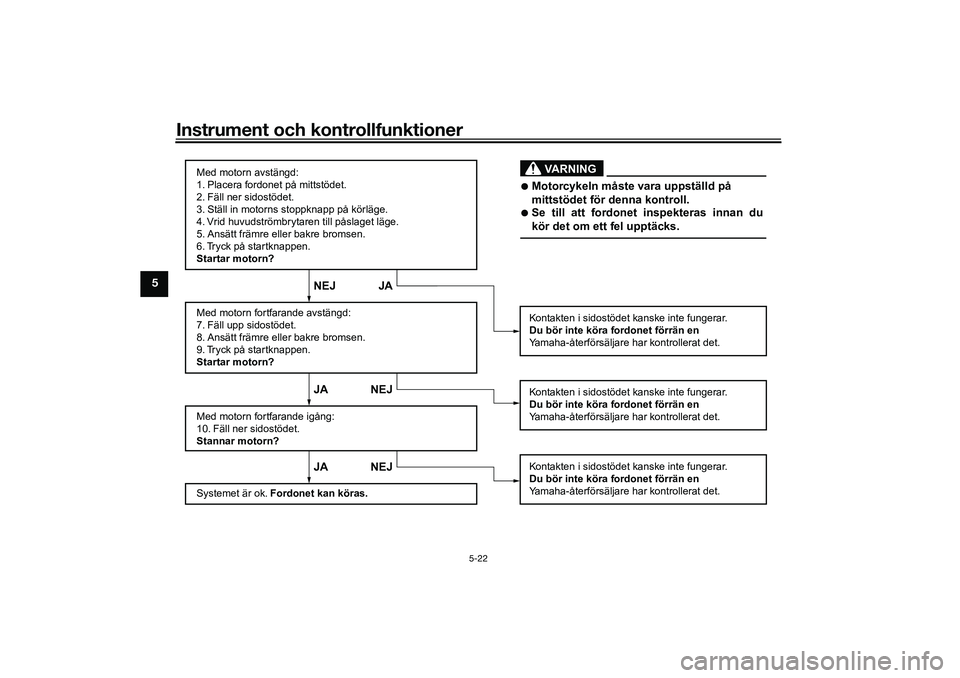

Med motorn fortfarande avstängd:
7. Fäll upp sidostödet.
8. Ansätt främre eller bakre bromsen.
9. Tryck på startknappen.
Startar motorn?
Med motorn fortfarande igång:
10. Fäll ner sidostödet.
Stannar motorn?
Systemet är ok. Fordonet kan köras. Kontakten i sidostödet kanske inte fungerar.
Du bör inte köra fordonet förrän en

Yamaha-återförsäljare har kontrollerat det.
Kontakten i sidostödet kanske inte fungerar.
Du bör inte köra fordonet förrän en
Yamaha-återförsäljare har kontrollerat det.
JA NEJ JA NEJ NEJ JA
Kontakten i sidostödet kanske inte fungerar.
Du bör inte köra fordonet förrän en
Yamaha-återförsäljare har kontrollerat det.
VARNING
Motorcykeln måste vara uppställd på
mittstödet för denna kontroll.
Se till att fordonet inspekteras innan du
kör det om ett fel upptäcks.
Med motorn avstängd:
1. Placera fordonet på mittstödet.
2. Fäll ner sidostödet.
3. Ställ in motorns stoppknapp på körläge.
4. Vrid huvudströmbrytaren till påslaget läge.
5. Ansätt främre eller bakre bromsen.
6. Tryck på startknappen.
Startar motorn?
UBEDM0M0.book Page 22 Monday, October 12, 2020 8:37 AM
