Mantenimiento y ajustes periódicos8-32
8
SAU89070

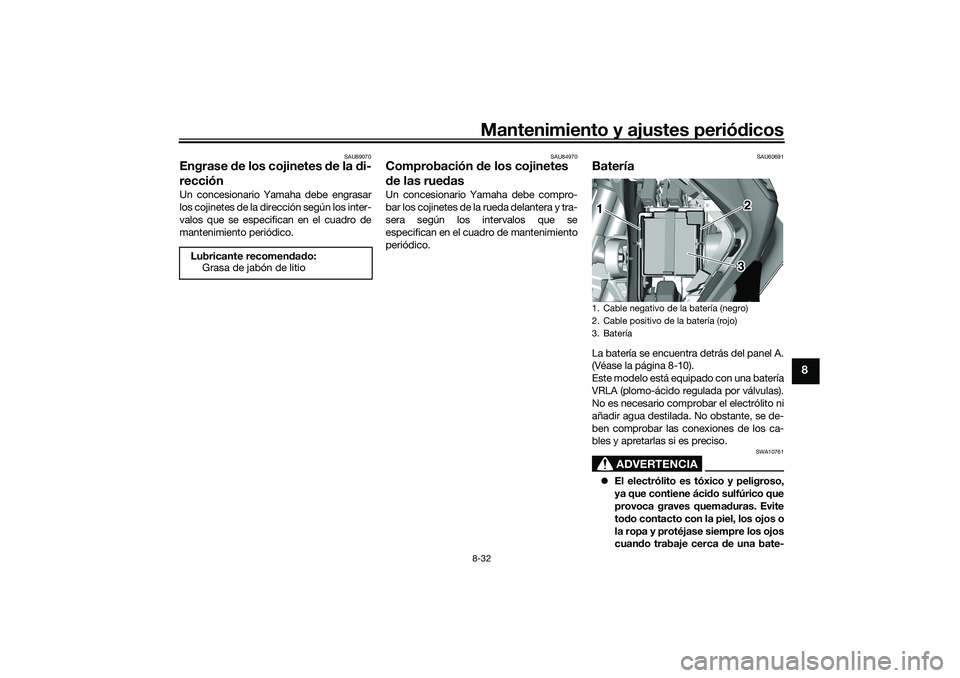

Engrase de los cojinetes de la d i-
recciónUn concesionario Yamaha debe engrasar
los cojinetes de la dirección según los inter-
valos que se especifican en el cuadro de
mantenimiento periódico.
SAU84970
Comprobación de los cojinetes
d e las rue dasUn concesionario Yamaha debe compro-
bar los cojinetes de la rueda delantera y tra-
sera según los intervalos que se
especifican en el cuadro de mantenimiento
periódico.
SAU60691
BateríaLa batería se encuentra detrás del panel A.
(Véase la página 8-10).
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.
ADVERTENCIA
SWA10761
 El electrólito es tóxico y peligroso,
ya que contiene áci do sulfúrico que
provoca graves quema duras. Evite
to do contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuan do trabaje cerca d e una bate-
Lubricante recomen
dad o:
Grasa de jabón de litio1. Cable negativo de la batería (negro)
2. Cable positivo de la batería (rojo)
3. Batería1 2
3
UBEDS0S0.book Page 32 Monday, October 12, 2020 8:34 AM

Mantenimiento y ajustes periódicos
8-33
8

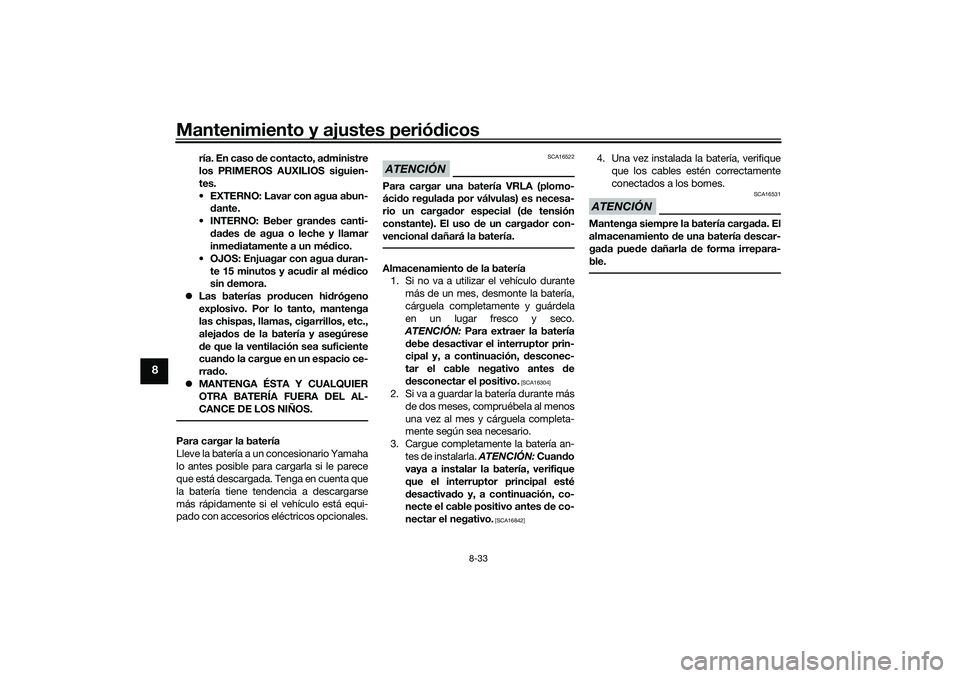

ría. En caso de contacto, a dministre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun- dante.
INTERNO: Beber gran des canti-
d ad es de agua o leche y llamar
inme diatamente a un mé dico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acu dir al mé dico
sin demora.
 Las baterías pro ducen hi drógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
aleja dos de la batería y asegúrese
d e que la ventilación sea suficiente
cuan do la cargue en un espacio ce-
rra do.
 MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16522
Para cargar una batería VRLA (plomo-
áci do regula da por válvulas) es necesa-
rio un carga dor especial ( de tensión
constante). El uso d e un cargador con-
vencional dañará la batería.Almacenamiento de la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Para extraer la batería
d ebe desactivar el interruptor prin-
cipal y, a continuación, d esconec-
tar el cable negativo antes d e
d esconectar el positivo.
[SCA16304]
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an- tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que el interruptor principal esté
d esactiva do y, a continuación, co-
necte el cable positivo antes de co-
nectar el negativo.
[SCA16842]
4. Una vez instalada la batería, verifique que los cables estén correctamente
conectados a los bornes.ATENCIÓN
SCA16531
Mantenga siempre la batería carga da. El
almacenamiento de una batería descar-
ga da pue de dañarla de forma irrepara-
ble.
UBEDS0S0.book Page 33 Monday, October 12, 2020 8:34 AM

Mantenimiento y ajustes periódicos8-34
8
SAU89081

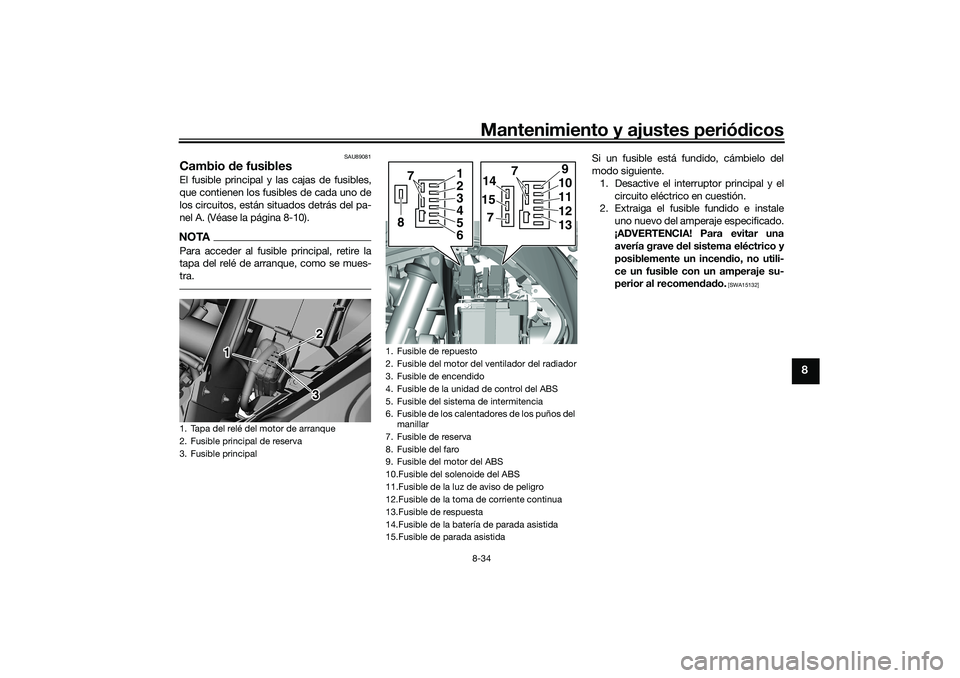

Cambio de fusiblesEl fusible principal y las cajas de fusibles,
que contienen los fusibles de cada uno de
los circuitos, están situados detrás del pa-
nel A. (Véase la página 8-10).NOTAPara acceder al fusible principal, retire la
tapa del relé de arranque, como se mues-
tra.
Si un fusible está fundido, cámbielo del
modo siguiente.
1. Desactive el interruptor principal y el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
¡ADVERTENCIA! Para evitar una avería grave del sistema eléctrico y
posiblemente un incen dio, no utili-
ce un fusible con un amperaje su-
perior al recomen dad o.
[SWA15132]
1. Tapa del relé del motor de arranque
2. Fusible principal de reserva
3. Fusible principal
2 2
3 2
3
1
1. Fusible de repuesto
2. Fusible del motor del ventilador del radiador
3. Fusible de encendido
4. Fusible de la unidad de control del ABS
5. Fusible del sistema de intermitencia
6. Fusible de los calentadores de los puños del manillar
7. Fusible de reserva
8. Fusible del faro
9. Fusible del motor del ABS
10.Fusible del solenoide del ABS
11.Fusible de la luz de aviso de peligro
12.Fusible de la toma de corriente continua
13.Fusible de respuesta
14.Fusible de la batería de parada asistida
15.Fusible de parada asistida
14157
910111213
7
123465
7
8
UBEDS0S0.book Page 34 Monday, October 12, 2020 8:34 AM

Mantenimiento y ajustes periódicos
8-35
8
3. Active el interruptor principal y el cir-
cuito eléctrico en cuestión para com-
probar si el dispositivo funciona.
4. Si el fusible se funde de nuevo inme- diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAUN2261
Luces del vehículoEste modelo está equipado con luces LED
para los faros, las luces de posición y la luz
de freno/piloto trasero. Si una luz no se en-
ciende, compruebe el fusible y, a continua-
ción, haga revisar el vehículo en un
concesionario Yamaha.ATENCIÓN
SCA16581
No pegue ningún tipo de película colo-
rea da o a dhesivos sobre la óptica d el fa-
ro.
Fusibles especifica dos:
Fusible principal:
20.0 A
Fusible de los calentadores de los
puños del manillar:
7.5 A
Fusible del faro: 7.5 A
Fusible del sistema de intermiten-
cia: 10.0 A
Fusible de encendido: 7.5 A
Fusible del motor del ventilador del
radiador: 7.5 A
Fusible de repuesto:
7.5 A
Fusible de la luz de aviso de peligro: 7.5 A
Fusible de la unidad de control del
sistema ABS: 7.5 A
Fusible del motor del sistema ABS: 30.0 A
Fusible del solenoide del ABS:
20.0 A
Fusible de respuesta:2.0 A
Fusible de la toma de corriente con-
tinua: 2.0 A
Fusible de parada asistida: 7.5 A
Fusible de la batería de parada
asistida: 20.0 A
1. Faro
2. Luz de posición
1 1 1
2 2
UBEDS0S0.book Page 35 Monday, October 12, 2020 8:34 AM

Mantenimiento y ajustes periódicos8-36
8
SAU62590

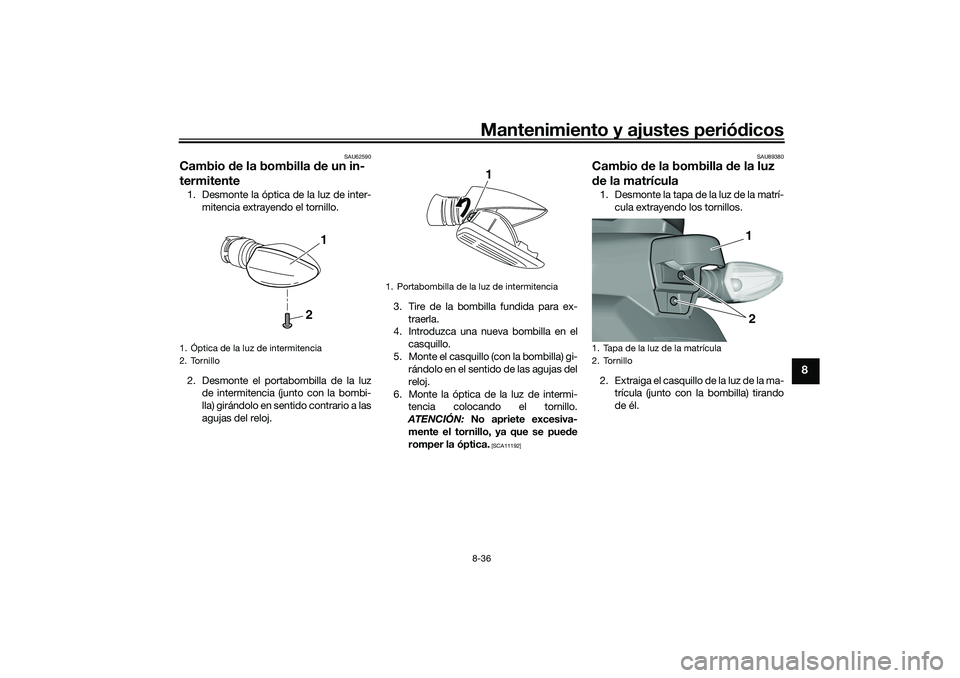

Cambio de la bombilla de un in-
termitente1. Desmonte la óptica de la luz de inter-
mitencia extrayendo el tornillo.
2. Desmonte el portabombilla de la luz de intermitencia (junto con la bombi-
lla) girándolo en sentido contrario a las
agujas del reloj. 3. Tire de la bombilla fundida para ex-
traerla.
4. Introduzca una nueva bombilla en el
casquillo.
5. Monte el casquillo (con la bombilla) gi- rándolo en el sentido de las agujas del
reloj.
6. Monte la óptica de la luz de intermi- tencia colocando el tornillo.
ATENCIÓN: No apriete excesiva-
mente el tornillo, ya que se pue de
romper la óptica.
[SCA11192] SAU89380
Cambio
de la bombilla de la luz
d e la matrícula1. Desmonte la tapa de la luz de la matrí-
cula extrayendo los tornillos.
2. Extraiga el casquillo de la luz de la ma- trícula (junto con la bombilla) tirando
de él.
1. Óptica de la luz de intermitencia
2. Tornillo
2
1
1. Portabombilla de la luz de intermitencia
1
1. Tapa de la luz de la matrícula
2. Tornillo
2
1
UBEDS0S0.book Page 36 Monday, October 12, 2020 8:34 AM

Mantenimiento y ajustes periódicos
8-37
8
3. Extraiga del casquillo la bombilla fun-
dida tirando de ella.
4. Introduzca una nueva bombilla en el portabombillas.
5. Monte el casquillo (con la bombilla) empujándolo dentro.
6. Monte la tapa de la luz de la matrícula
colocando los tornillos.
SAU60701
Id entificación de averíasAunque los vehículos Yamaha son objeto
de una completa revisión antes de salir de
fábrica, pueden surgir problemas durante
su utilización. Cualquier problema en los
sistemas de combustible, compresión o
encendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo comprue-
be esos sistemas vitales. No obstante, si es
necesario realizar cual quier reparación del
vehículo, llévelo a un concesionario
Yamaha cuyos técnicos cualificados dis-
ponen de las herramientas, experiencia y
conocimientos necesarios para repararlo
correctamente.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer- se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuan do revise el sistema d e combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar, inclui
dos pilotos luminosos de calenta-
d ores de agua u hornos. La gasolina o
los vapores de gasolina pued en infla-
marse o explotar y provocar graves da-
ños personales o materiales.
SAU76551
Localización de averías del sistema de
llave inteligente
Cuando el sistema de llave inteligente no
funcione, compruebe lo siguiente.  ¿Está activada la llave inteligente?
(Consulte la página 3-4).
 ¿Está agotada la pila de la llave inteli-
gente? (Consulte la página 3-6).
 ¿Está la pila de la llave inteligente co-
rrectamente colocada? (Consulte la
página 3-6).
 ¿Está utilizando la llave inteligente en
presencia de ondas de radio de alta
intensidad u otras interferencias elec-
tromagnéticas? (Consulte la página
3-1).
 ¿Está utilizando la llave inteligente que
está registrada en el vehículo?
 ¿Está descargada la batería del vehí-
culo? Cuando la batería del vehículo
está descargada, el sistema de llave
1. Portabombillas de la luz de la matrícula
1. Bombilla de la luz de la matrícula
1
1
UBEDS0S0.book Page 37 Monday, October 12, 2020 8:34 AM

Mantenimiento y ajustes periódicos8-38
8

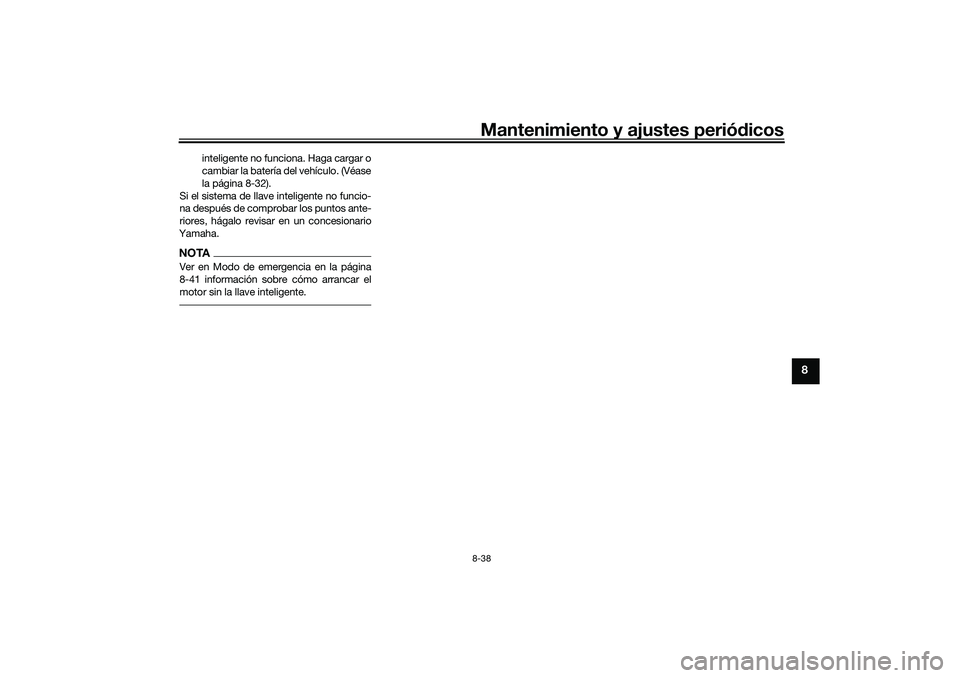

inteligente no funciona. Haga cargar o
cambiar la batería del vehículo. (Véase
la página 8-32).
Si el sistema de llave inteligente no funcio-
na después de comprobar los puntos ante-
riores, hágalo revisar en un concesionario
Yamaha.

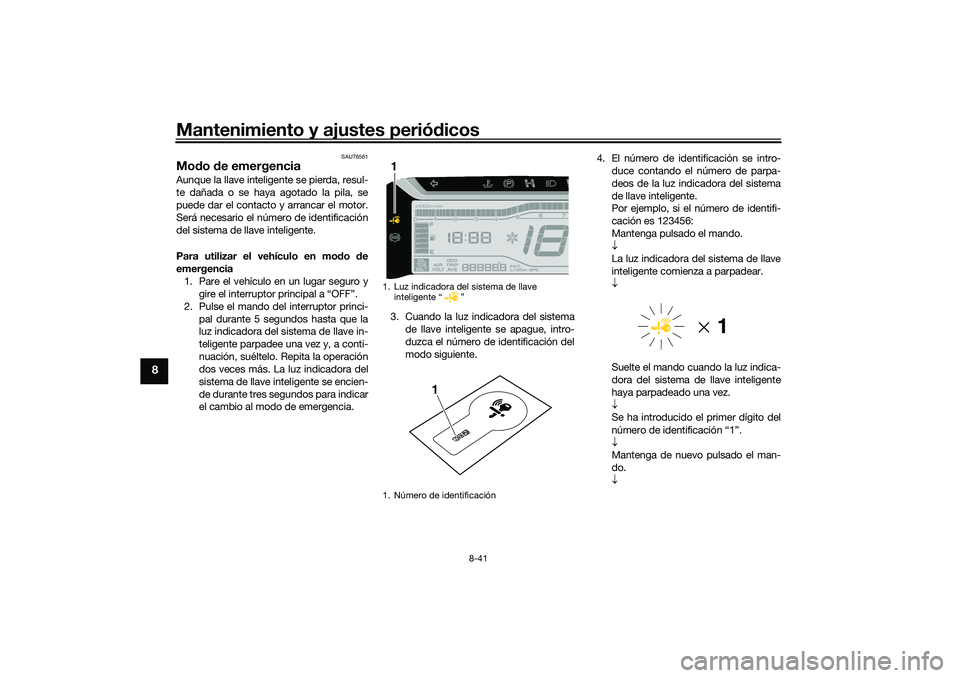

NOTAVer en Modo de emergencia en la página
8-41 información sobre cómo arrancar el
motor sin la llave inteligente.
UBEDS0S0.book Page 38 Monday, October 12, 2020 8:34 AM

Mantenimiento y ajustes periódicos
8-39
8
SAU86350

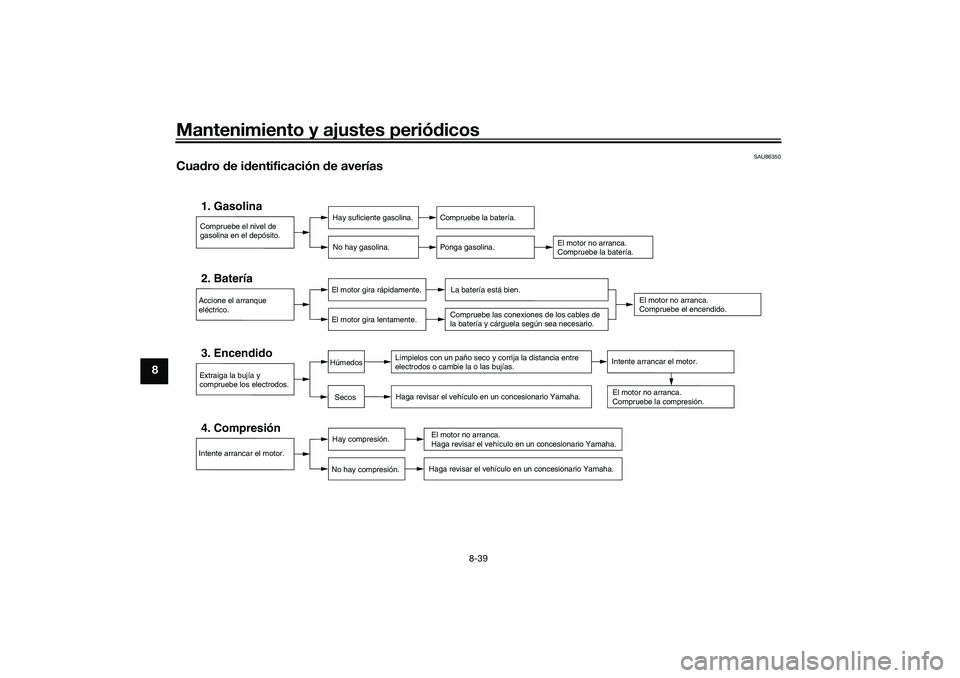

Cua dro de i dentificación de averías
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la batería.
Ponga gasolina.
El motor no arranca.
Compruebe la batería.
Intente arrancar el motor.4. Compresión
Hay compresión.
No hay compresión.
Haga revisar el vehículo en un concesionario Yamaha.El motor no arranca.
Haga revisar el vehículo en un concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija la distancia entre
electrodos o cambie la o las bujías. Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe la compresión.
SecosHúmedos
Intente arrancar el motor.
El motor no arranca.
Compruebe el encendido.
Accione el arranque
eléctrico.2. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y cárguela según sea necesario.
UBEDS0S0.book Page 39 Monday, October 12, 2020 8:34 AM

Mantenimiento y ajustes periódicos8-40
8
SAU86420

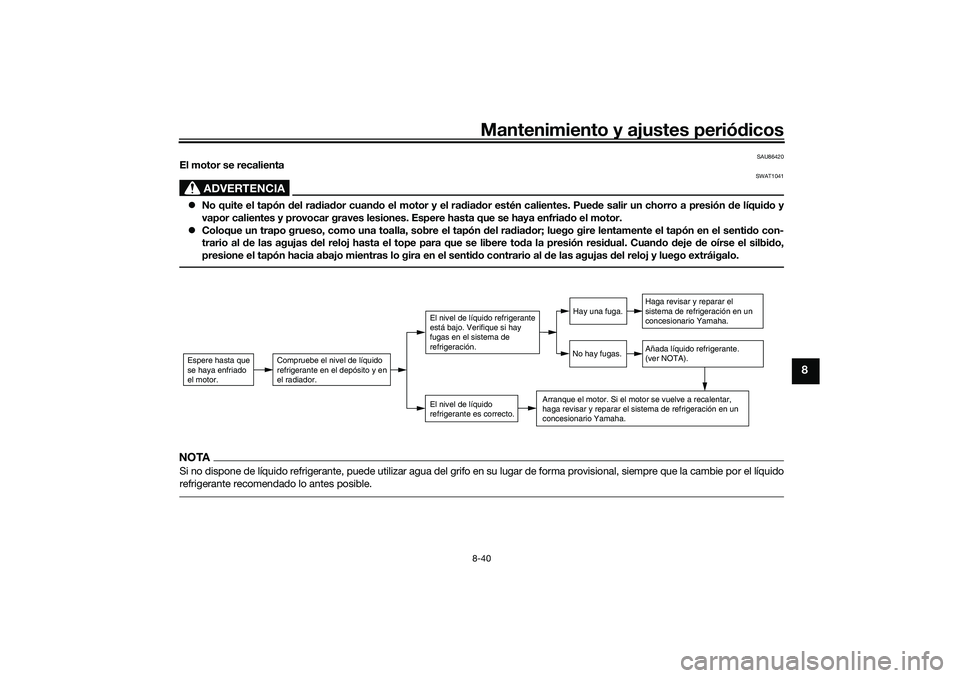

El motor se recalienta
ADVERTENCIA
SWAT1041
 No quite el tapón del ra dia dor cuan do el motor y el ra dia dor estén calientes. Pue de salir un chorro a presión de líqui do y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfria do el motor.
 Coloque un trapo grueso, como una toalla, sobre el tapón d el radia dor; luego gire lentamente el tapón en el senti do con-
trario al de las agujas d el reloj hasta el tope para que se libere to da la presión resi dual. Cuand o deje de oírse el silbi do,
presione el tapón hacia abajo mientras lo gira en el senti do contrario al de las agujas del reloj y luego extráigalo.NOTASi no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie po r el líquido
refrigerante recomendado lo antes posible.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si hay
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración en un
concesionario Yamaha.
Añada líquido refrigerante.
(ver NOTA).
Arranque el motor. Si el motor se vuelve a recalentar,
haga revisar y reparar el sistema de refrigeración en un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
UBEDS0S0.book Page 40 Monday, October 12, 2020 8:34 AM

Mantenimiento y ajustes periódicos
8-41
8
SAU76561
Mod o de emergencia Aunque la llave intelig ente se pierda, resul-
te dañada o se haya agotado la pila, se
puede dar el contacto y arrancar el motor.
Será necesario el número de identificación
del sistema de llave inteligente.
Para utilizar el vehículo en mo do de
emergencia 1. Pare el vehículo en un lugar seguro y gire el interruptor principal a “OFF”.
2. Pulse el mando del interruptor princi- pal durante 5 segundos hasta que la
luz indicadora del sistema de llave in-
teligente parpadee una vez y, a conti-
nuación, suéltelo. Repita la operación
dos veces más. La luz indicadora del
sistema de llave inteligente se encien-
de durante tres segundos para indicar
el cambio al modo de emergencia. 3. Cuando la luz indicadora del sistema
de llave inteligente se apague, intro-
duzca el número de identificación del
modo siguiente. 4. El número de identificación se intro-
duce contando el número de parpa-
deos de la luz indicadora del sistema
de llave inteligente.
Por ejemplo, si el número de identifi-
cación es 123456:
Mantenga pulsado el mando.

La luz indicadora del sistema de llave
inteligente comienza a parpadear.

Suelte el mando cuando la luz indica-
dora del sistema de llave inteligente
haya parpadeado una vez.

Se ha introducido el primer dígito del
número de identificación “1”.

Mantenga de nuevo pulsado el man-
do.

1. Luz indicadora del sistema de llave inteligente “ ”
1. Número de identificación1
123456
1
UBEDS0S0.book Page 41 Monday, October 12, 2020 8:34 AM
