Funciones de los instrumentos y mand os
5-22
5
SAU15306
Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe con ducir el vehículo con el
caballete lateral baja do o si éste no pue-
d e subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral pue de tocar el suelo y distraer al
con ductor, con el consiguiente riesgo
d e que éste pier da el control. El sistema
Yamaha de corte d el circuito de encen-
d id o ha si do diseña do para ayu dar al
con ductor a cumplir con la responsabili-
d ad d e subir el caballete lateral antes de
iniciar la marcha. Por tanto, compruebe regularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
SAU45055
Sistema
de corte d el circuito de
encen did oEste sistema impide que el motor arranque
salvo que el caballete lateral esté levanta-
do. Asimismo, para el motor cuando se
baja el caballete lateral.
Compruebe periódicamente el sistema me-
diante el procedimiento siguiente.NOTA Esta comprobación resulta más fiable
si se realiza con el motor en caliente.
 Ver en las páginas 3-7 y 5-9 la infor-
mación relativa al funcionamiento del
interruptor.
UBEDS0S0.book Page 22 Monday, October 12, 2020 8:34 AM

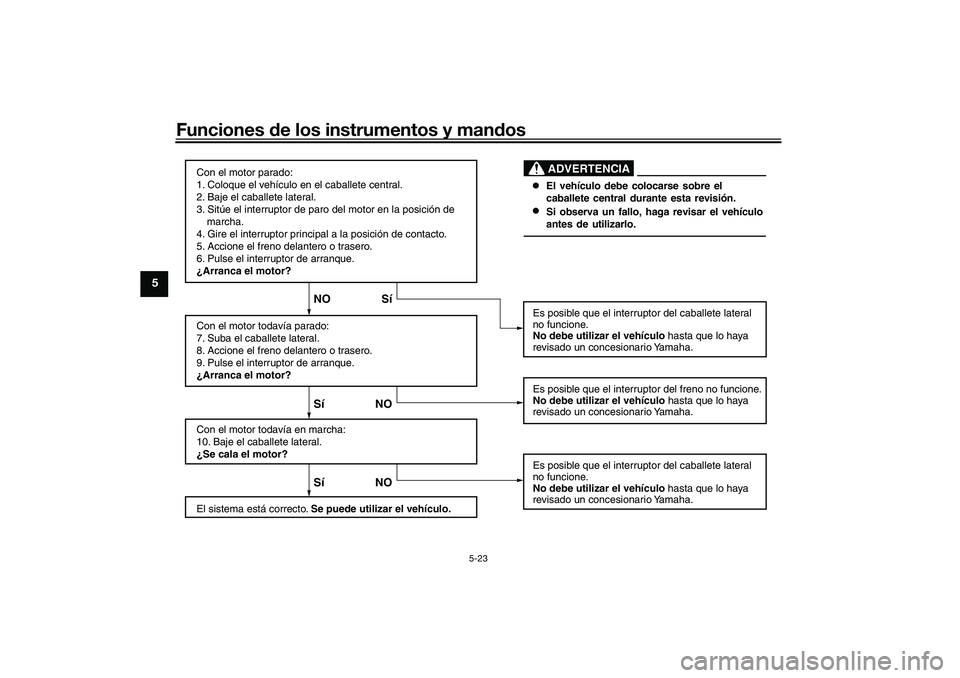

Funciones de los instrumentos y mand os
5-23
5
Con el motor parado:
1. Coloque el vehículo en el caballete central.
2. Baje el caballete lateral.
3. Sitúe el interruptor de paro del motor en la posición de
marcha.
4. Gire el interruptor principal a la posición de contacto.
5. Accione el freno delantero o trasero.
6. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía parado:
7. Suba el caballete lateral.
8. Accione el freno delantero o trasero.
9. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
10. Baje el caballete lateral.
¿Se cala el motor?
El sistema está correcto. Se puede utilizar el vehículo. Es posible que el interruptor del caballete lateral
no funcione.
No debe utilizar el vehículo hasta que lo haya
revisado un concesionario Yamaha.
Es posible que el interruptor del freno no funcione.
No debe utilizar el vehículo hasta que lo haya
revisado un concesionario Yamaha.
Es posible que el interruptor del caballete lateral
no funcione.
No debe utilizar el vehículo hasta que lo haya
revisado un concesionario Yamaha.
Sí NO Sí NO NO Sí
 El vehículo debe colocarse sobre el
caballete central durante esta revisión.

ADVERTENCIASi observa un fallo, haga revisar el vehículo
antes de utilizarlo.
UBEDS0S0.book Page 23 Monday, October 12, 2020 8:34 AM

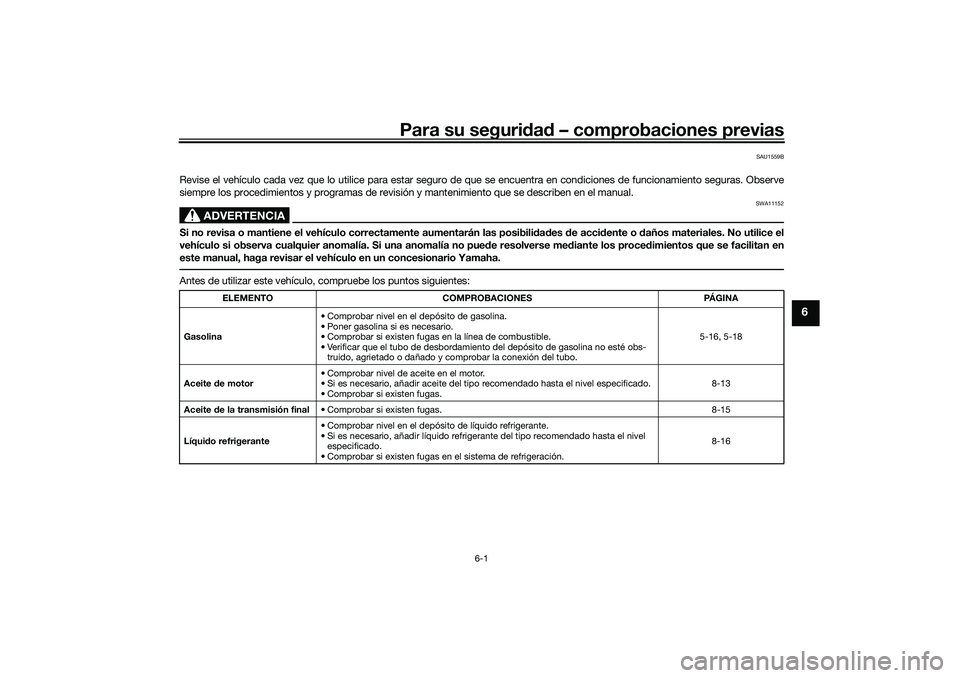

Para su seguridad – comprobaciones previas
6-1
6
SAU1559B
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Obse rve
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibili dad es de acci dente o d años materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no pued e resolverse mediante los procedimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina • Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.
• Verificar que el tubo de desbordamiento del depósito de gasolina no esté obs-
truido, agrietado o dañado y comprobar la conexión del tubo. 5-16, 5-18
Aceite de motor • Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
• Comprobar si existen fugas. 8-13
Aceite de la transmisión final • Comprobar si existen fugas. 8-15
Líqui do refrigerante • Comprobar nivel en el depósito de líquido refrigerante.
• Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el nivel
especificado.
• Comprobar si existen fugas en el sistema de refrigeración. 8-16
UBEDS0S0.book Page 1 Monday, October 12, 2020 8:34 AM

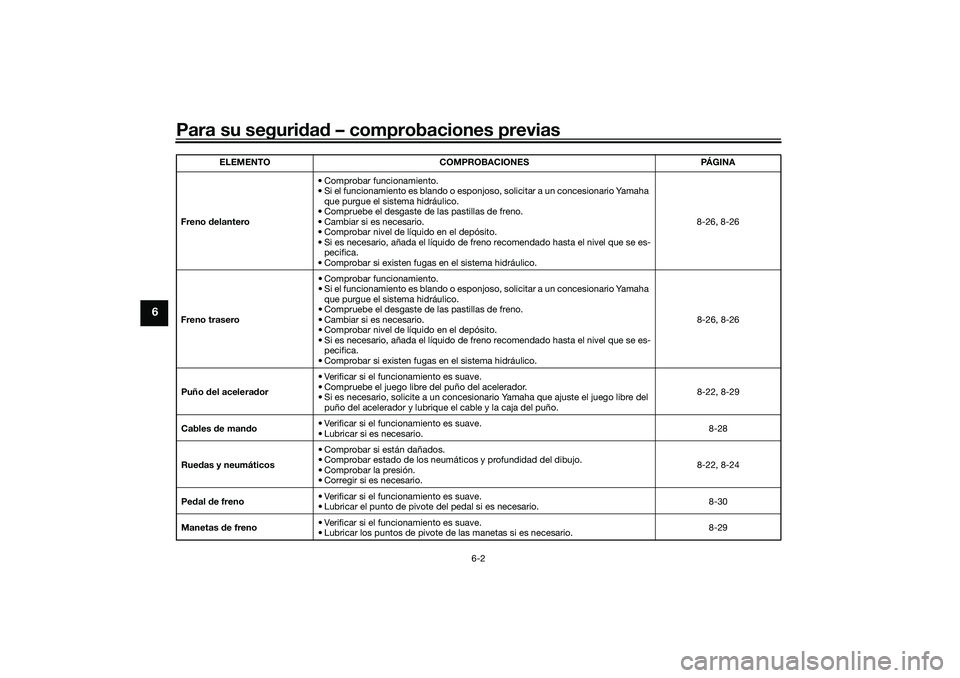

Para su seguridad – comprobaciones previas
6-2
6
Freno delantero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 8-26, 8-26
Freno trasero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 8-26, 8-26
Puño del acelerad or • Verificar si el funcionamiento es suave.
• Compruebe el juego libre del puño del acelerador.
• Si es necesario, solicite a un concesionario Yamaha que ajuste el juego libre del
puño del acelerador y lubrique el cable y la caja del puño. 8-22, 8-29
Cables de man do • Verificar si el funcionamiento es suave.
• Lubricar si es necesario. 8-28
Rue das y neumáticos • Comprobar si están dañados.
• Comprobar estado de los neumáticos y profundidad del dibujo.
• Comprobar la presión.
• Corregir si es necesario.
8-22, 8-24
Pe dal de freno • Verificar si el funcionamiento es suave.
• Lubricar el punto de pivote del pedal si es necesario.
8-30
Manetas de freno • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de las manetas si es necesario. 8-29
ELEMENTO COMPROBACIONES PÁGINA
UBEDS0S0.book Page 2 Monday, October 12, 2020 8:34 AM

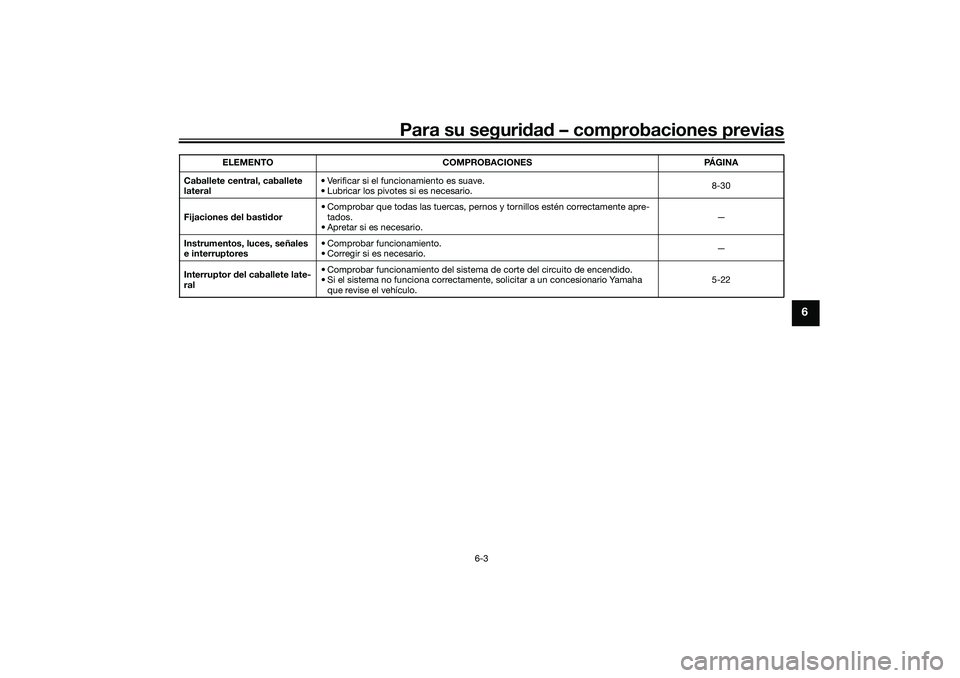

Para su seguridad – comprobaciones previas
6-3
6
Caballete central, caballete
lateral • Verificar si el funcionamiento es suave.
• Lubricar los pivotes si es necesario.
8-30
Fijaciones del basti dor • Comprobar que todas las tuercas, pernos y tornillos estén correctamente apre-
tados.
• Apretar si es necesario. —
Instrumentos, luces, señales
e interruptores • Comprobar funcionamiento.
• Corregir si es necesario.
—
Interruptor del caballete late-
ral • Comprobar funcionamiento del sistema de corte del circuito de encendido.
• Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo. 5-22
ELEMENTO
COMPROBACIONES PÁGINA
UBEDS0S0.book Page 3 Monday, October 12, 2020 8:34 AM

Utilización y puntos importantes para la conducción
7-1
7
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los man dos pue-
d e per der el control, con el consiguiente
riesgo de acci dente o d años personales.
SAU16842
Rodaje del motorNo existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1600
km (1000 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holgu-
ras correctas de trabajo. Durante este
periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición
que pueda provocar el sobrecalentamiento
del motor.
SAU88951
0–1000 km (0–600 mi)
Evite un funcionamiento prolongado a más
de 4500 r/min. ATENCIÓN: A los 1000 km
(600 mi) d e funcionamiento se debe
cambiar el aceite del motor, el aceite de
la transmisión final y el filtro d e aceite.[SCA12932]1000–1600 km (600–1000 mi)
Evite un funcionamiento prolongado a más
de 5400 r/min. 1600 km (1000 mi) y más
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA23060

Mantenga el régimen del motor fue-
ra de la zona alta del tacómetro.
 Si surge algún problema durante el
ro daje del motor lleve inme diata-
mente el vehículo a un concesiona-
rio Yamaha para que lo revisen.
UBEDS0S0.book Page 1 Monday, October 12, 2020 8:34 AM

Utilización y puntos importantes para la conducción
7-2
7
SAU91750
Arranque del motorEl sistema de corte del circuito de encendi-
do permite arrancar el motor cuando el ca-
ballete lateral está levantado.
Para arrancar el motor1. Encienda el interruptor principal y si-
túe el interruptor de paro del motor en
la posición de marcha.
2. Verifique que el indicador y la o las lu- ces de aviso se enciendan durante
unos segundos y luego se apaguen.
(Véase la página 5-1).NOTANo arranque el motor si permanece
encendida la luz indicadora de fallo.
 La luz de aviso del sistema ABS debe
encenderse y permanecer encendida
hasta que el vehículo alcance una ve-
locidad de 10 km/h (6 mi/h).ATENCIÓN
SCA24110
Si una luz in dica dora o de aviso no fun-
ciona como se describe más arriba,
haga revisar el vehículo en un concesio-
nario Yamaha.3. Cierre completamente el acelerador. 4. Mientras acciona el freno delantero o
trasero, pulse el interruptor de arran-
que.
5. Suelte el interruptor de arranque cuando el motor arranque, o después
de 5 segundos. Espere 10 segundos
antes de volver a pulsar el interruptor
para dejar que se restablezca el volta-
je de la batería.
ATENCIÓN
SCA11043
Para prolongar al máximo la vi da útil d el
motor, ¡nunca acelere mucho con el mo-
tor frío!
SAUM4280
NOTAEste modelo está equipado con un sensor
de ángulo de inclinación para que se pare
el motor en caso de vuelco. En tal caso, la
luz indicadora de avería se enciende, pero
no se trata de una avería. Quite el contacto
y, a continuación, vuelva a darlo para que
se apague la luz indicadora. De lo contrario
el motor no arrancará, aunque gire al pulsar
el interruptor de arranque.
UBEDS0S0.book Page 2 Monday, October 12, 2020 8:34 AM

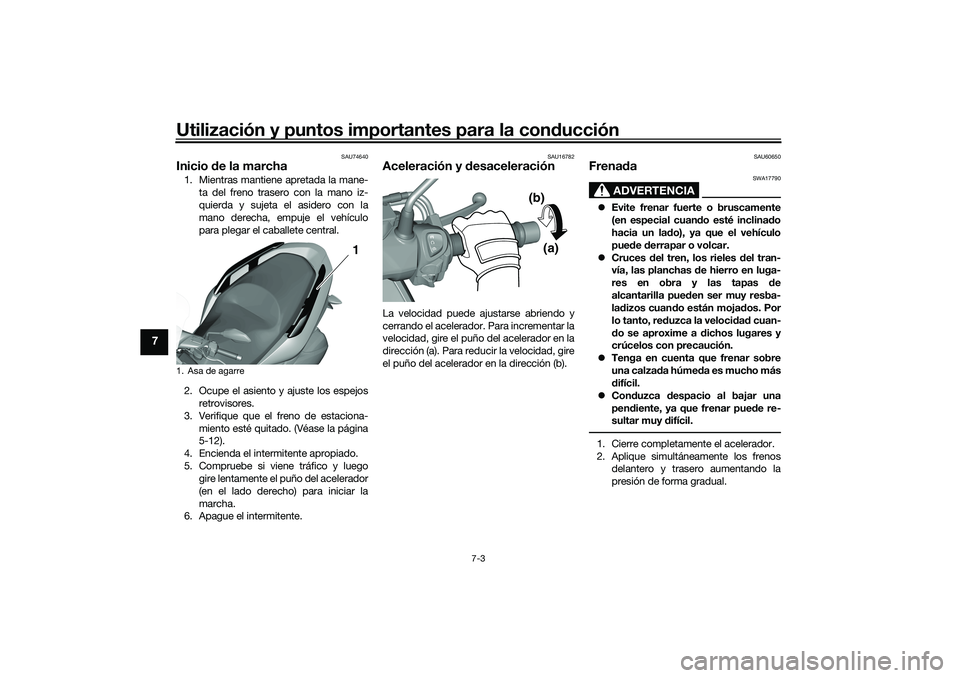

Utilización y puntos importantes para la conducción
7-3
7
SAU74640
Inicio de la marcha1. Mientras mantiene apretada la mane-
ta del freno trasero con la mano iz-
quierda y sujeta el asidero con la
mano derecha, empuje el vehículo
para plegar el caballete central.
2. Ocupe el asiento y ajuste los espejos retrovisores.
3. Verifique que el freno de estaciona- miento esté quitado. (Véase la página
5-12).
4. Encienda el intermitente apropiado.
5. Compruebe si viene tráfico y luego gire lentamente el puño del acelerador
(en el lado derecho) para iniciar la
marcha.
6. Apague el intermitente.
SAU16782
Aceleración y desaceleraciónLa velocidad puede ajustarse abriendo y
cerrando el acelerador. Para incrementar la
velocidad, gire el puño del acelerador en la
dirección (a). Para reducir la velocidad, gire
el puño del acelerador en la dirección (b).
SAU60650
Frena da
ADVERTENCIA
SWA17790
 Evite frenar fuerte o bruscamente
(en especial cuan do esté inclinad o
hacia un lad o), ya que el vehículo
pue de derrapar o volcar.
 Cruces del tren, los rieles del tran-
vía, las planchas de hierro en luga-
res en obra y las tapas d e
alcantarilla pue den ser muy resba-
la dizos cuan do están moja dos. Por
lo tanto, re duzca la veloci dad cuan-
d o se aproxime a dichos lugares y
crúcelos con precaución.
 Tenga en cuenta que frenar sobre
una calza da húme da es mucho más
d ifícil.
 Con duzca despacio al bajar una
pen diente, ya que frenar pue de re-
sultar muy d ifícil.1. Cierre completamente el acelerador.
2. Aplique simultáneamente los frenos
delantero y trasero aumentando la
presión de forma gradual.
1. Asa de agarre
1 1
(a)
(b)
UBEDS0S0.book Page 3 Monday, October 12, 2020 8:34 AM

Utilización y puntos importantes para la conducción
7-4
7
SAU16821
Consejos para re ducir el consu-
mo de gasolinaEl consumo de gasolina depende en gran
medida del estilo de conducción. Conside-
re los consejos siguientes para reducir el
consumo de gasolina:
 Evite revolucionar mucho el motor du-
rante las aceleraciones.
 Evite revolucionar mucho el motor en
punto muerto.
 Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
SAU89300
EstacionamientoCuando vaya a estacionar, quite el contac-
to y coloque el vehículo en el caballete late-
ral o en el caballete central. Ponga el freno
de estacionamiento y, a continuación, des-
active la llave inteligente.
ADVERTENCIA
SWA21020
Antes de bajar del vehículo, no olvi de
quitar el contacto y poner el freno de es-
tacionamiento.NOTAAunque el vehículo se encuentre estacio-
nado en un lugar dividido por una valla o la
ventana de cristal de una tienda, si la llave
inteligente está dentro de radio de alcance
otras personas podrán arrancar el motor y
utilizar el vehículo. Cuando deje el vehículo,
desactive la llave inteligente. (Consulte la
página 3-4).Si se baja el caballete lateral cuando el mo-
tor está en funcionamiento, el motor se de-
tiene y el zumbador suena durante
aproximadamente 1 minuto. Para detener
el zumbador, quite el contacto o eleve el
caballete lateral.
NOTA Antes de dejar el vehículo, no olvide
situar el interruptor principal en la po-
sición “OFF” o “ ”. De lo contrario, la
batería podría descargarse.
 El zumbador de alarma del caballete
lateral puede ajustarse para que no se
active. Póngase en contacto con su
concesionario Yamaha.
ADVERTENCIA
SWA10312
El motor y el sistema de escape
pue den calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
pue dan tocarlos y quemarse.
 No estacione en una pen diente o
sobre suelo blan do, ya que el vehí-
culo pue de volcar, con el consi-
guiente riesgo de que se pro duzca
una fuga de gasolina y un incen dio.
 No estacione cerca de restrojos u
otros materiales inflamables en los
que se pue da pren der fuego.
UBEDS0S0.book Page 4 Monday, October 12, 2020 8:34 AM

Mantenimiento y ajustes periódicos
8-1
8
SAU17246
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de mante-
nimiento.
ADVERTENCIA
SWA10322
Si no se realiza el mantenimiento debi do
d el vehículo o si los trabajos de mante-
nimiento se realizan de forma incorrec-
ta, pue de aumentar el riesgo de sufrir
d años personales o un acci dente mortal
d urante el mantenimiento o el uso del
vehículo. Si no está familiariza do con el
mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
ADVERTENCIA
SWA15123
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.
 Con el motor en marcha, las piezas
en movimiento pue den atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pue den
provocar descargas o un incen dio.
 El tener el motor en marcha d urante
el mantenimiento pue de ocasionar
lesiones oculares, quema duras, un
incen dio o el envenenamiento por
monóxi do de carbono, que pue de
ser mortal. Consulte en la página
1-2 información a dicional sobre el
monóxi do d e carbono.
ADVERTENCIA
SWA15461
Los discos de freno, las pinzas, los tam-
bores y los forros pue den alcanzar una
temperatura muy alta durante el uso.
Para evitar quema duras, permita que los
componentes del freno se enfríen antes
d e tocarlos.
SAU17303
Los controles de emis iones no solo sirven
para mantener limpio el aire, sino que ade-
más resultan vitales para el funcionamiento
correcto del motor y la obtención de unas
prestaciones máximas. En los cuadros de
mantenimiento periódico siguientes se han
agrupado por separado los servicios rela-
cionados con el control de emisiones. Di-
chos servicios requieren datos,
conocimientos y equipos especializados.
El mantenimiento, la sustitución o la repa-
ración de los dispositivos y sistemas de
control de emisiones pueden ser realizadas
por cualquier taller o persona acreditados
(si procede). Los concesionarios Yamaha
están capacitados y equipados para reali-
zar estos servicios específicos.
UBEDS0S0.book Page 1 Monday, October 12, 2020 8:34 AM
