YAMAHA TRICITY 300 2021 Manuale duso (in Italian)

Manutenzione e regolazione perio diche
8-2
8
HAU85230
Kit attrezziIl kit attrezzi si trova nell’ubicazione illustra-
ta.
Le informazioni contenute in questo libretto
e il kit attrezzi in dotazione hanno lo scopo
di aiutarvi nell’esecuzione della manuten-
zione preventiva e di piccole riparazioni.
Tuttavia, per eseguire correttamente deter-
minati lavori di manutenzione, sono neces-
sari una chiave dinamometrica e altri
attrezzi.NOTASe non si è in possesso degli attrezzi o

nato lavoro, farlo eseguire dal concessio-
nario Yamaha di fiducia.1. Kit attrezzi
1
UBEDH0H0.book Page 2 Monday, October 12, 2020 8:27 AM

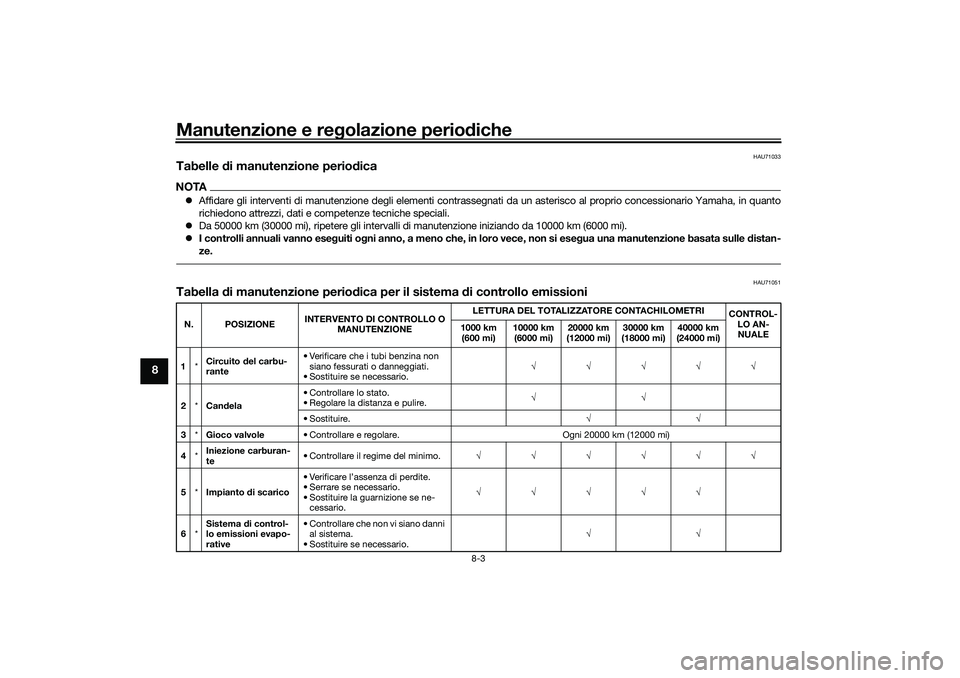

Manutenzione e regolazione perio diche
8-3
8
HAU71033
Tabelle di manutenzione period icaNOTAAffidare gli interventi di manutenzione degli elementi contrassegnati da un asterisco al proprio concessionario Yamaha, in quan to
richiedono attrezzi, dati e competenze tecniche speciali.
 Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).
 I controlli annuali vanno eseg uiti ogni anno, a meno che, in loro vece, non si ese gua una manutenzione basata sulle distan-
ze.
HAU71051
Tabella di manutenzione period ica per il sistema di controllo emissioniN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Circuito
del carbu-
rante • Verificare che i tubi benzina non
siano fessurati o danneggiati.
• Sostituire se necessario. √√√√√
2 *Can dela • Controllare lo stato.
• Regolare la distanza e pulire.
√√
• Sostituire. √√
3 *Gioco valvole • Controllare e regolare. Ogni 20000 km (12000 mi)
4 *Iniezione carburan-
te • Controllare il regime del minimo.
√√√√√√
5 *Impianto di scarico • Verificare l’assenza di perdite.
• Serrare se necessario.
• Sostituire la guarnizione se ne-
cessario. √√√√√
6 *Sistema
di control-
lo emissioni evapo-
rative • Controllare che non vi siano danni
al sistema.
• Sostituire se necessario. √√
UBEDH0H0.book Page 3 Monday, October 12, 2020 8:27 AM

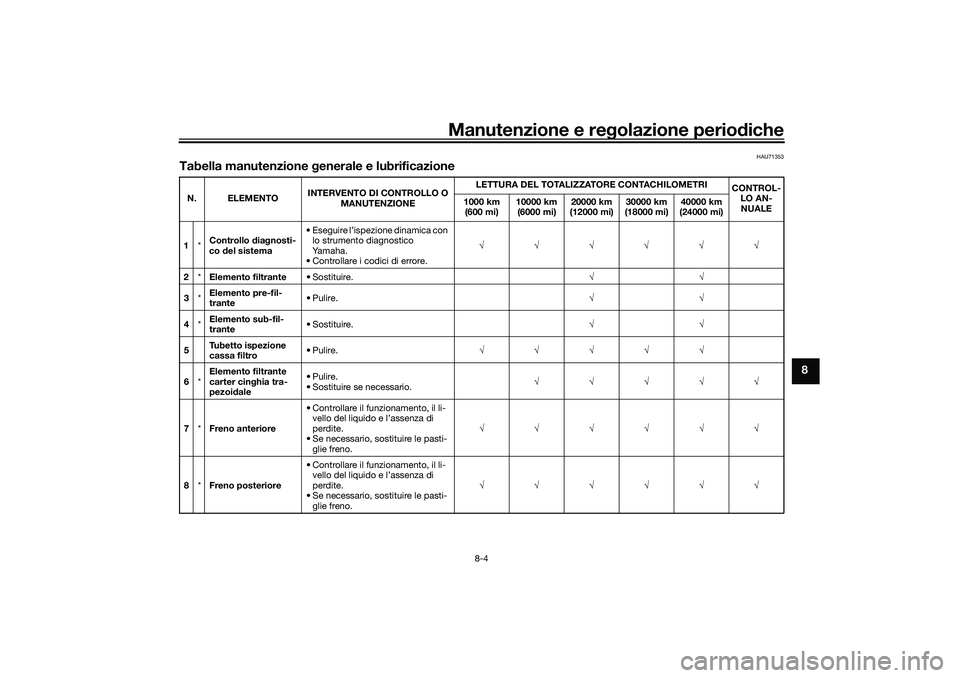

Manutenzione e regolazione perio diche
8-4
8
HAU71353
Tabella manutenzione generale e lubrificazioneN. ELEMENTO INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Controllo
dia gnosti-
co del sistema • Eseguire l’ispezione dinamica con
lo strumento diagnostico
Ya m a h a .
• Controllare i codici di errore. √√√√√√
2 *Elemento filtrante • Sostituire. √√
3 *Elemento pre-fil-
trante
• Pulire.
√√
4 *Elemento sub-fil-
trante
• Sostituire.
√√
5 Tubetto ispezione
cassa filtro • Pulire.
√√√√√
6 *Elemento filtrante
carter cin
ghia tra-
pezoi dale • Pulire.
• Sostituire se necessario.
√√√√√
7 *Freno anteriore • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pasti- glie freno. √√√√√√
8 *Freno posteriore • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pasti- glie freno. √√√√√√
UBEDH0H0.book Page 4 Monday, October 12, 2020 8:27 AM

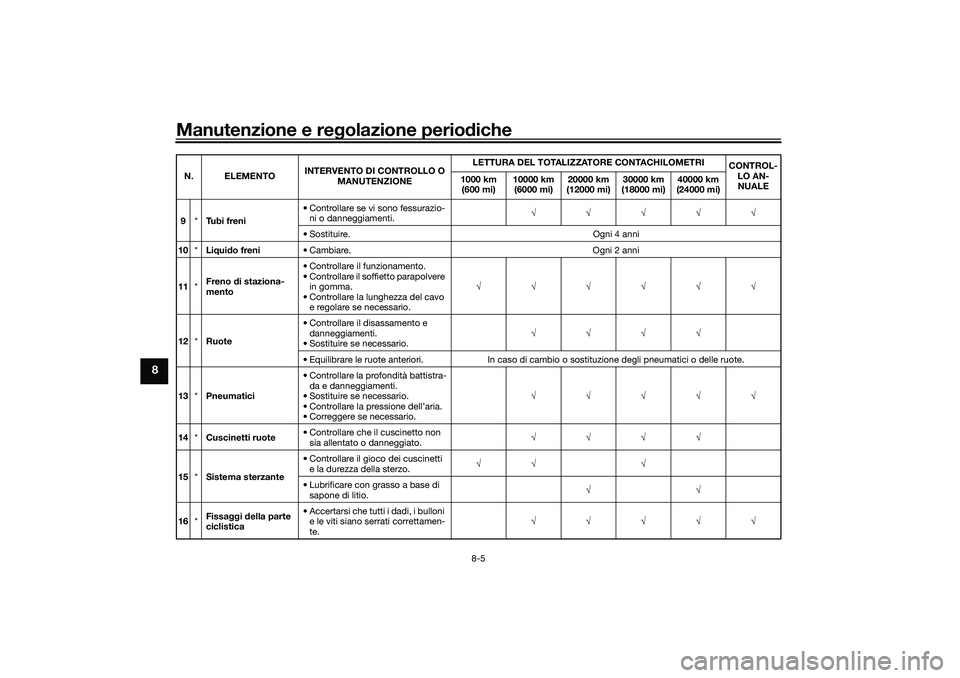

Manutenzione e regolazione perio diche
8-5
8
9 *Tu b i f r e n i • Controllare se vi sono fessurazio-
ni o danneggiamenti. √√√√√
• Sostituire. Ogni 4 anni
10 *Liqui do freni • Cambiare. Ogni 2 anni
11 *Freno
di staziona-
mento • Controllare il funzionamento.
• Controllare il soffietto parapolvere
in gomma.
• Controllare la lunghezza del cavo e regolare se necessario. √√√√√√
12 *Ruote • Controllare il disassamento e
danneggiamenti.
• Sostituire se necessario. √√√√
• Equilibrare le ruote anteriori. In caso di cambio o sostituzione degli pneumatici o delle ruote.
13 *Pneumatici • Controllare la profondità battistra-
da e danneggiamenti.
• Sostituire se necessario.
• Controllare la pressione dell’aria.
• Correggere se necessario. √√√√√
14 *Cuscinetti ruote • Controllare che il cuscinetto non
sia allentato o danneggiato. √√√√
15 *Sistema sterzante • Controllare il gioco dei cuscinetti
e la durezza della sterzo. √√ √
• Lubrificare con grasso a base di sapone di litio. √√
16 *Fissa
ggi della parte
ciclistica • Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te. √√√√√
N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBEDH0H0.book Page 5 Monday, October 12, 2020 8:27 AM

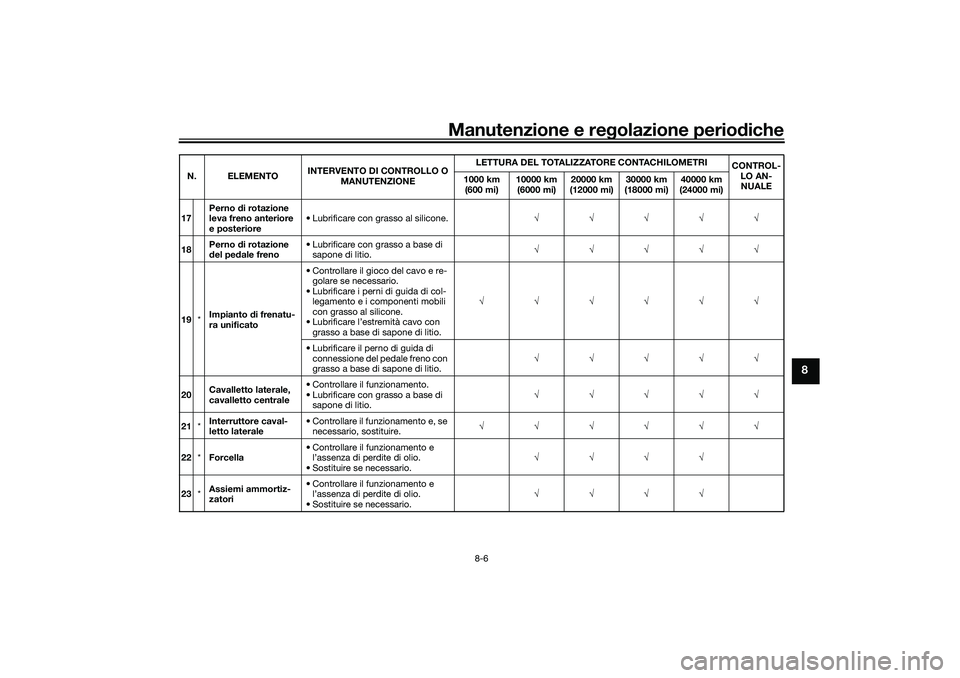

Manutenzione e regolazione perio diche
8-6
8
17 Perno
di rotazione
leva freno anteriore
e posteriore • Lubrificare con grasso al silicone.
√√√√√
18 Perno
di rotazione
d el pe dale freno • Lubrificare con grasso a base di
sapone di litio. √√√√√
19 *Impianto
di frenatu-
ra unificato • Controllare il gioco del cavo e re-
golare se necessario.
• Lubrificare i perni di guida di col- legamento e i componenti mobili
con grasso al silicone.
• Lubrificare l’estremità cavo con grasso a base di sapone di litio. √√√√√√
• Lubrificare il perno di guida di connessione del pedale freno con
grasso a base di sapone di litio. √√√√√
20 Cavalletto laterale,
cavalletto centrale • Controllare il funzionamento.
• Lubrificare con grasso a base di
sapone di litio. √√√√√
21 *Interruttore caval-
letto laterale • Controllare il funzionamento e, se
necessario, sostituire. √√√√√√
22 *Forcella • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario. √√√√
23 *Assiemi ammortiz-
zatori • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario. √√√√
N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBEDH0H0.book Page 6 Monday, October 12, 2020 8:27 AM

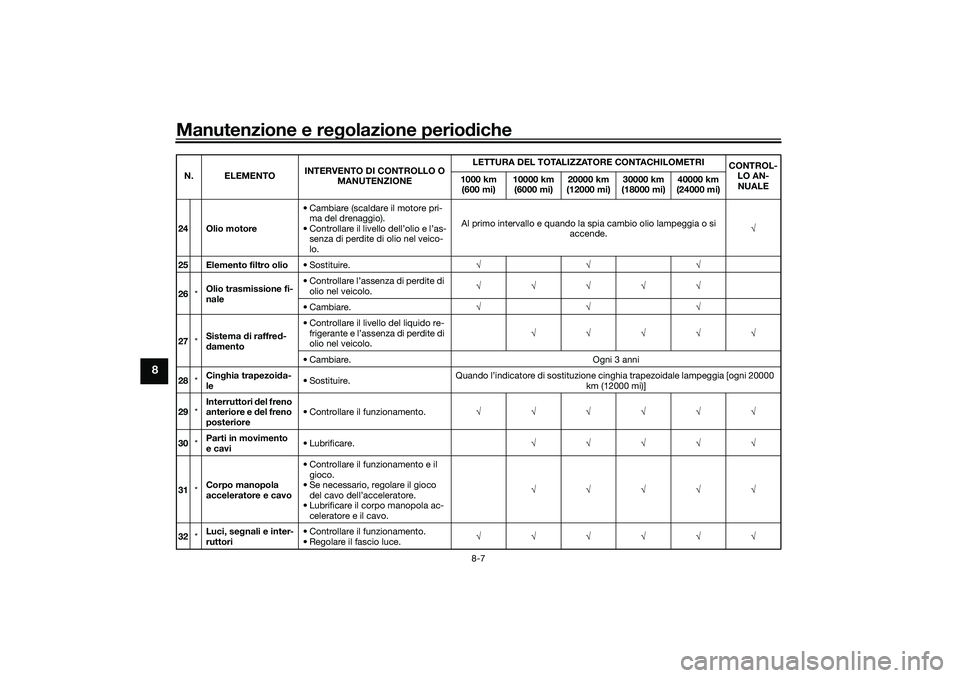

Manutenzione e regolazione perio diche
8-7
8
24 Olio motore • Cambiare (scaldare il motore pri-
ma del drenaggio).
• Controllare il livello dell’olio e l’as- senza di perdite di olio nel veico-
lo. Al primo intervallo e quando la spia cambio olio lampeggia o si
accende. √
25 Elemento filtro olio • Sostituire. √√√
26 *Olio trasmissione fi-
nale • Controllare l’assenza di perdite di
olio nel veicolo. √√√√√
• Cambiare. √√√
27 *Sistema
di raffre d-
d amento • Controllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo. √√√√√
• Cambiare. Ogni 3 anni
28 *Cin
ghia trapezoi da-
le • Sostituire.
Quando l’indicatore di sostituzione cinghia trapezoidale lampeggia [ogni 20000
km (12000 mi)]
29 *Interruttori
del freno
anteriore e del freno
posteriore • Controllare il funzionamento.
√√√√√√
30 *Parti in movimento
e cavi
• Lubrificare.
√√√√√
31 *Corpo manopola
acceleratore e cavo • Controllare il funzionamento e il
gioco.
• Se necessario, regolare il gioco del cavo dell’acceleratore.
• Lubrificare il corpo manopola ac- celeratore e il cavo. √√√√√
32 *Luci, se
gnali e inter-
ruttori • Controllare il funzionamento.
• Regolare il fascio luce.
√√√√√√
N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UBEDH0H0.book Page 7 Monday, October 12, 2020 8:27 AM

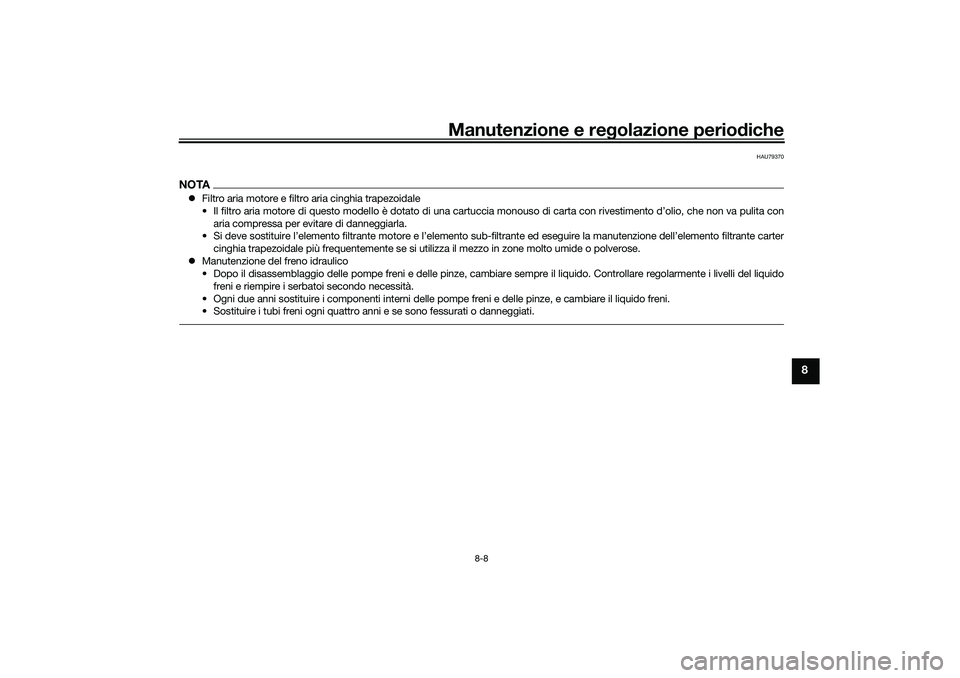

Manutenzione e regolazione perio diche
8-8
8
HAU79370
NOTA Filtro aria motore e filtro aria cinghia trapezoidale
• Il filtro aria motore di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con
aria compressa per evitare di danneggiarla.
• Si deve sostituire l’elemento filtrante motore e l’elemento sub-filtrante ed eseguire la manutenzione dell’elemento filtrante carter
cinghia trapezoidale più frequentemente se si utilizza il mezzo in zone molto umide o polverose.
 Manutenzione del freno idraulico
• Dopo il disassemblaggio delle pompe freni e delle pinze, camb iare sempre il liquido. Controllare regolarmente i livelli del liquido
freni e riempire i serbatoi secondo necessità.
• Ogni due anni sostituire i componenti interni delle pompe freni e delle pinze, e cambiare il liquido freni.
• Sostituire i tubi freni ogni quattro anni e se sono fessurati o danneggiati.
UBEDH0H0.book Page 8 Monday, October 12, 2020 8:27 AM

Manutenzione e regolazione perio diche
8-9
8
HAU18752

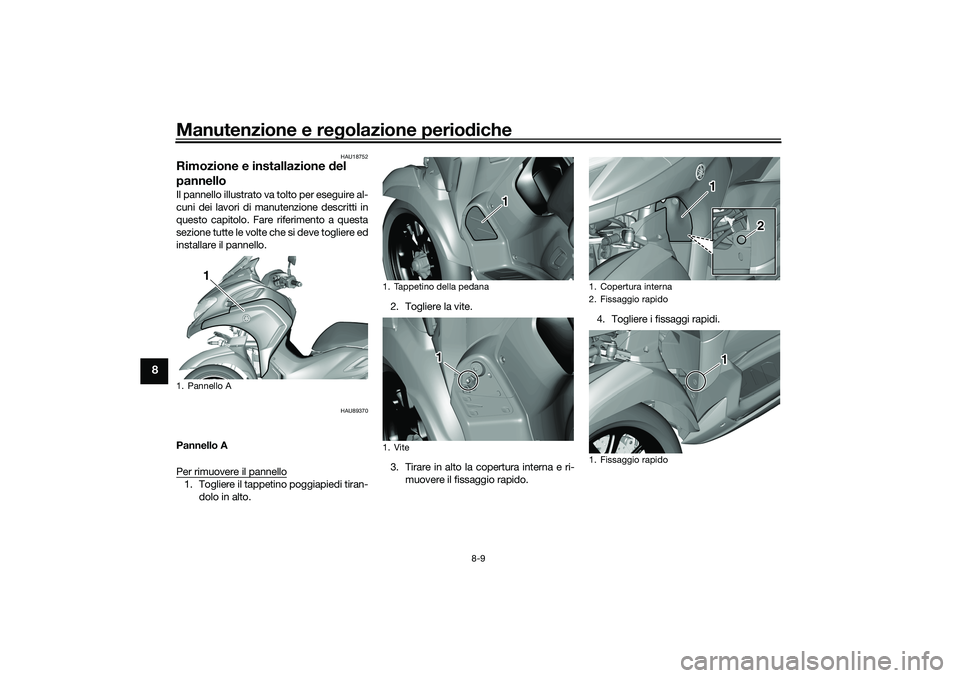

Rimozione e installazione d el
pannelloIl pannello illustrato va tolto per eseguire al-
cuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare il pannello.
HAU89370
Pannello A
Per rimuovere il pannello1. Togliere il tappetino poggiapiedi tiran-
dolo in alto. 2. Togliere la vite.
3. Tirare in alto la copertura interna e ri-
muovere il fissaggio rapido. 4. Togliere i fissaggi rapidi.1. Pannello A
1
1. Tappetino della pedana
1. Vite
1 1
1 1 1
1. Copertura interna
2. Fissaggio rapido
1. Fissaggio rapido
1 1 1
2 2
1 1 1
UBEDH0H0.book Page 9 Monday, October 12, 2020 8:27 AM

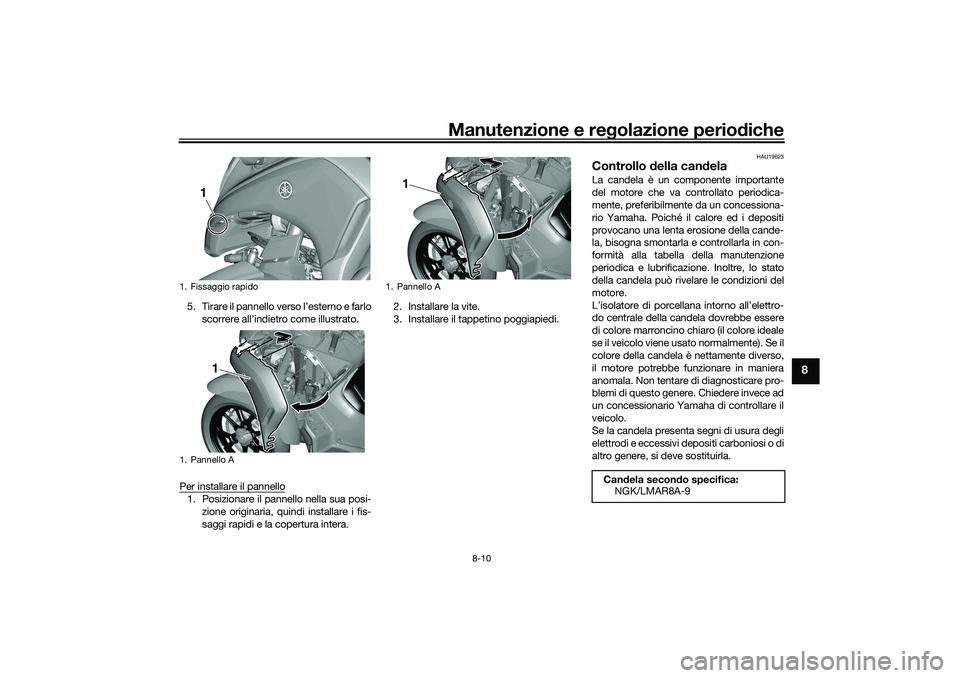

Manutenzione e regolazione perio diche
8-10
8
5. Tirare il pannello verso l’esterno e farlo
scorrere all’indietro come illustrato.
Per installare il pannello1. Posizionare il pannello nella sua posi- zione originaria, quindi installare i fis-
saggi rapidi e la copertura intera. 2. Installare la vite.
3. Installare il tappetino poggiapiedi.
HAU19623
Controllo
della can delaLa candela è un componente importante
del motore che va controllato periodica-
mente, preferibilmente da un concessiona-
rio Yamaha. Poiché il calore ed i depositi
provocano una lenta erosione della cande-
la, bisogna smontarla e controllarla in con-
formità alla tabella della manutenzione
periodica e lubrificazione. Inoltre, lo stato
della candela può rivelare le condizioni del
motore.
L’isolatore di porcellana intorno all’elettro-
do centrale della candela dovrebbe essere
di colore marroncino chiaro (il colore ideale
se il veicolo viene usato normalmente). Se il
colore della candela è nettamente diverso,
il motore potrebbe funzionare in maniera
anomala. Non tentare di diagnosticare pro-
blemi di questo genere. Chiedere invece ad
un concessionario Yamaha di controllare il
veicolo.
Se la candela presenta segni di usura degli
elettrodi e eccessivi depositi carboniosi o di
altro genere, si deve sostituirla.
1. Fissaggio rapido
1. Pannello A
1
1
1. Pannello A
1
Can dela secon do specifica:
NGK/LMAR8A-9
UBEDH0H0.book Page 10 Monday, October 12, 2020 8:27 AM

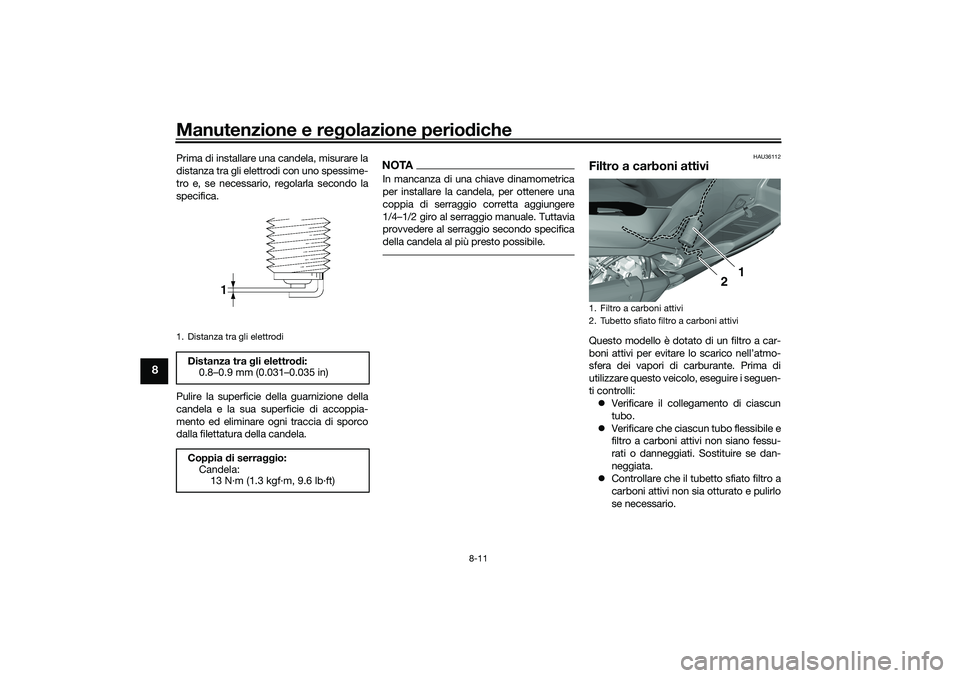

Manutenzione e regolazione perio diche
8-11
8
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppia-
mento ed eliminare ogni traccia di sporco
dalla filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4…1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.
HAU36112
Filtro a carboni attiviQuesto modello è dotato di un filtro a car-
boni attivi per evitare lo scarico nell’atmo-
sfera dei vapori di carburante. Prima di
utilizzare questo veicolo, eseguire i seguen-
ti controlli:
 Verificare il collegamento di ciascun
tubo.
 Verificare che ciascun tubo flessibile e
filtro a carboni attivi non siano fessu-
rati o danneggiati. Sostituire se dan-
neggiata.
 Controllare che il tubetto sfiato filtro a
carboni attivi non sia otturato e pulirlo
se necessario.
1. Distanza tra gli elettrodiDistanza tra gli elettro di:
0.8–0.9 mm (0.031–0.035 in)
Coppia d i serraggio:
Candela: 13 N·m (1.3 kgf·m, 9.6 lb·ft)
1. Filtro a carboni attivi
2. Tubetto sfiato filtro a carboni attivi
1
2
UBEDH0H0.book Page 11 Monday, October 12, 2020 8:27 AM
