YAMAHA TTR110 2012 Betriebsanleitungen (in German)

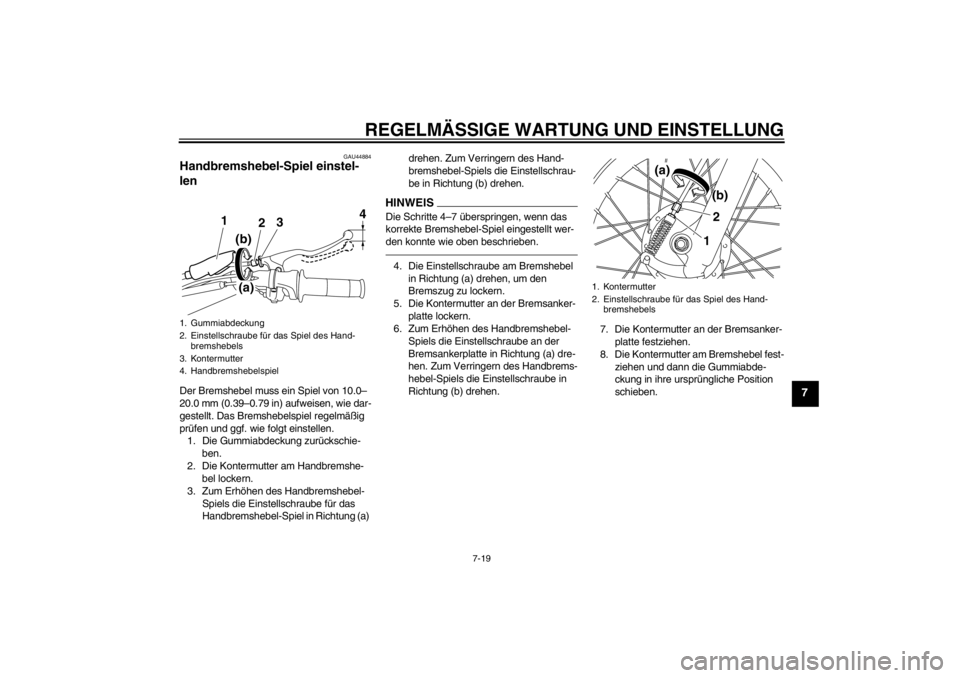

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-19
7
GAU44884
Handbremshebel-Spiel einstel-
len Der Bremshebel muss ein Spiel von 10.0 –
20.0 mm (0.39– 0.79 in) aufweisen, wie dar-
gestellt. Das Bremshebelspiel regelm äßig
pr üfen und ggf. wie folgt einstellen.
1. Die Gummiabdeckung zur ückschie-
ben.
2. Die Kontermutter am Handbremshe- bel lockern.
3. Zum Erh öhen des Handbremshebel-
Spiels die Einstellschraube f ür das
Handbremshebel-Spiel in Richtung (a) drehen. Zum Verringern des Hand-
bremshebel-Spiels die Einstellschrau-
be in Richtung (b) drehen.
HINWEISDie Schritte 4
–7 überspringen, wenn das
korrekte Bremshebel-Spiel eingestellt wer-
den konnte wie oben beschrieben.4. Die Einstellschraube am Bremshebel
in Richtung (a) drehen, um den
Bremszug zu lockern.
5. Die Kontermutter an der Bremsanker- platte lockern.
6. Zum Erh öhen des Handbremshebel-
Spiels die Einstellschraube an der
Bremsankerplatte in Richtung (a) dre-
hen. Zum Verringern des Handbrems-
hebel-Spiels die Einstellschraube in
Richtung (b) drehen. 7. Die Kontermutter an der Bremsanker-
platte festziehen.
8. Die Kontermutter am Bremshebel fest- ziehen und dann die Gummiabde-
ckung in ihre ursprü ngliche Position
schieben.
1. Gummiabdeckung
2. Einstellschraube f ür das Spiel des Hand-
bremshebels
3. Kontermutter
4. Handbremshebelspiel
3
2
1
(b)
(a) 4
1. Kontermutter
2. Einstellschraube f
ür das Spiel des Hand-
bremshebels
21(b)
(a)
U5B684G0.book Page 19 Monday, June 13, 2011 2:13 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-20
7
GAU44671

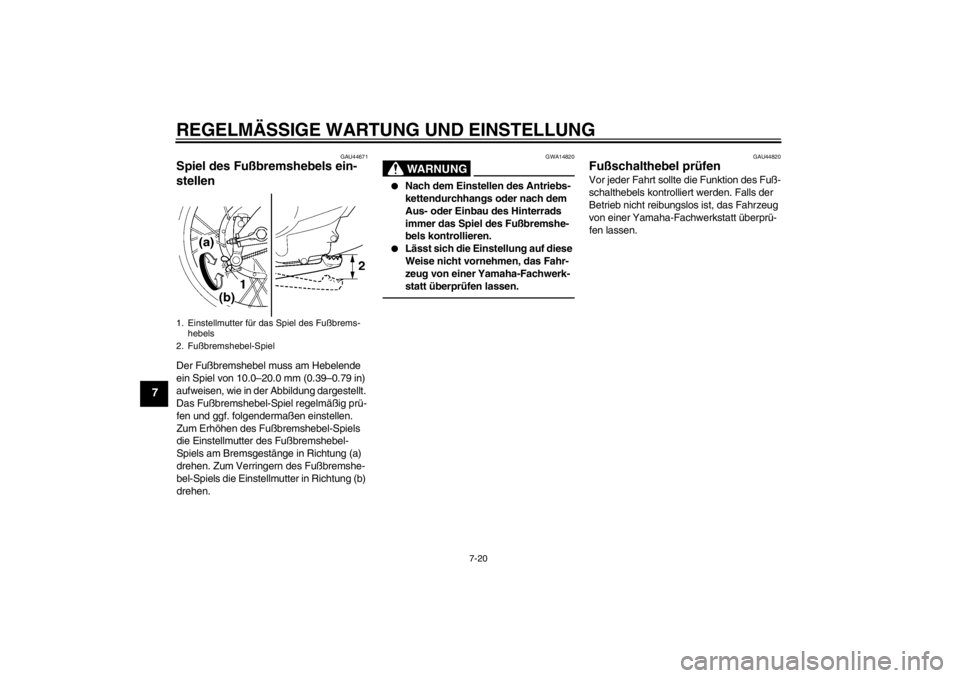

Spiel des Fu ßbremshebels ein-
stellen Der Fu ßbremshebel muss am Hebelende
ein Spiel von 10.0– 20.0 mm (0.39–0.79 in)
aufweisen, wie in der Abbildung dargestellt.
Das Fu ßbremshebel-Spiel regelm äßig pr ü-
fen und ggf. folgenderma ßen einstellen.
Zum Erh öhen des Fu ßbremshebel-Spiels
die Einstellmutter des Fu ßbremshebel-
Spiels am Bremsgest änge in Richtung (a)
drehen. Zum Verringern des Fu ßbremshe-
bel-Spiels die Einstellmutter in Richtung (b)
drehen.
WARNUNG
GWA14820


Nach dem Einstellen des Antriebs-
kettendurchhangs oder nach dem
Aus- oder Einbau des Hinterrads
immer das Spiel des Fu ßbremshe-
bels kontrollieren.


L ässt sich die Einstellung auf diese
Weise nicht vornehmen, das Fahr-
zeug von einer Yamaha-Fachwerk-
statt überpr üfen lassen.
GAU44820
Fuß schalthebel prü fen Vor jeder Fahrt sollte die Funktion des Fu ß-
schalthebels kontrolliert werden. Falls der
Betrieb nicht reibungslos ist, das Fahrzeug
von einer Yamaha-Fachwerkstatt überpr ü-
fen lassen.
1. Einstellmutter f ür das Spiel des Fu ßbrems-
hebels
2. Fuß bremshebel-SpielU5B684G0.book Page 20 Monday, June 13, 2011 2:13 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-21
7
GAU22361

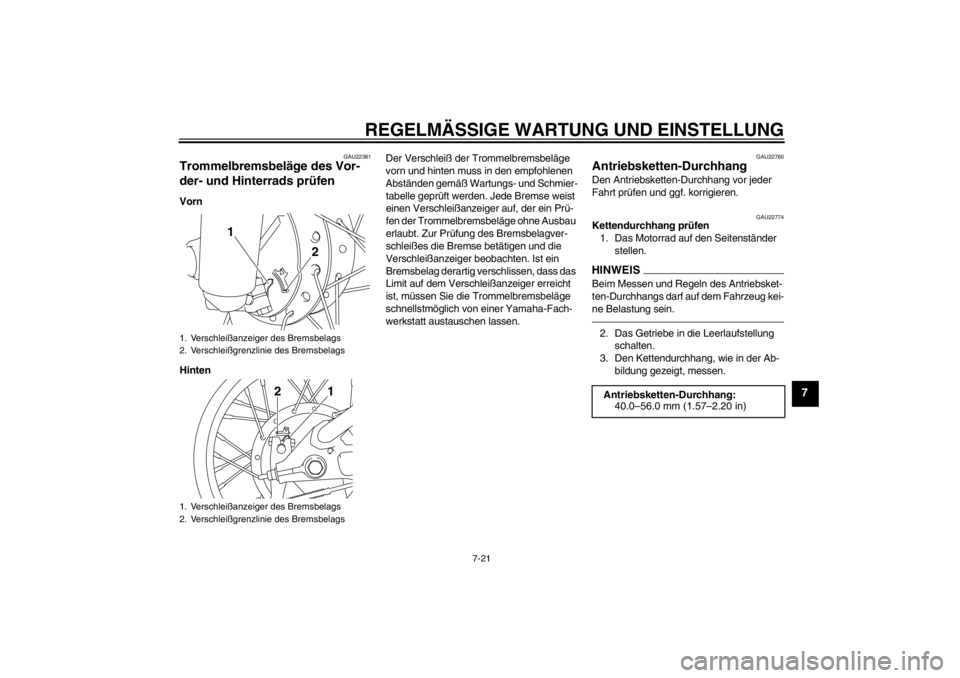

Trommelbremsbel äge des Vor-
der- und Hinterrads pr üfen Vorn
Hinten Der Verschlei
ß der Trommelbremsbelä ge
vorn und hinten muss in den empfohlenen
Abstä nden gem äß Wartungs- und Schmier-
tabelle gepr üft werden. Jede Bremse weist
einen Verschlei ßanzeiger auf, der ein Prü -
fen der Trommelbremsbel äge ohne Ausbau
erlaubt. Zur Pr üfung des Bremsbelagver-
schlei ßes die Bremse betä tigen und die
Verschlei ßanzeiger beobachten. Ist ein
Bremsbelag derartig verschlissen, dass das
Limit auf dem Verschlei ßanzeiger erreicht
ist, m üssen Sie die Trommelbremsbel äge
schnellstm öglich von einer Yamaha-Fach-
werkstatt austauschen lassen.
GAU22760
Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor jeder
Fahrt pr üfen und ggf. korrigieren.
GAU22774
Kettendurchhang pr üfen
1. Das Motorrad auf den Seitenst änder
stellen.HINWEISBeim Messen und Regeln des Antriebsket-
ten-Durchhangs darf auf dem Fahrzeug kei-
ne Belastung sein.2. Das Getriebe in die Leerlaufstellung schalten.
3. Den Kettendurchhang, wie in der Ab- bildung gezeigt, messen.
1. Verschlei ßanzeiger des Bremsbelags
2. Verschlei ßgrenzlinie des Bremsbelags
1. Verschlei ßanzeiger des Bremsbelags
2. Verschlei ßgrenzlinie des Bremsbelags
2
1
12
Antriebsketten-Durchhang:
40.0 –56.0 mm (1.57 –2.20 in)
U5B684G0.book Page 21 Monday, June 13, 2011 2:13 PM

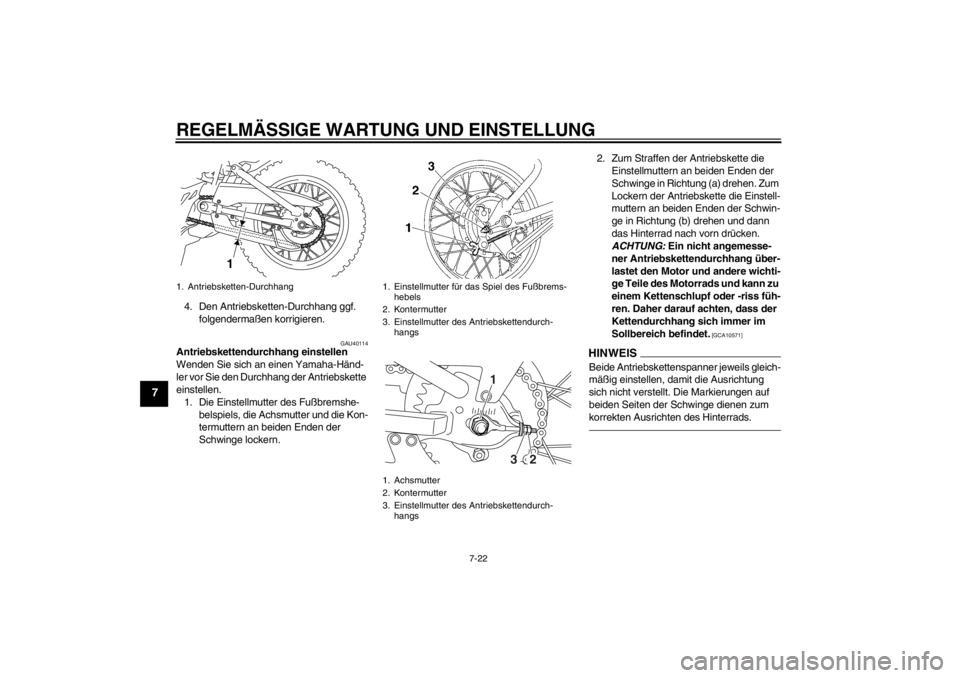

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-22
7
4. Den Antriebsketten-Durchhang ggf.
folgendermaß en korrigieren.
GAU40114
Antriebskettendurchhang einstellen
Wenden Sie sich an einen Yamaha-H änd-
ler vor Sie den Durchhang der Antriebskette
einstellen. 1. Die Einstellmutter des Fu ßbremshe-
belspiels, die Achsmutter und die Kon-
termuttern an beiden Enden der
Schwinge lockern. 2. Zum Straffen der Antriebskette die
Einstellmuttern an beiden Enden der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
muttern an beiden Enden der Schwin-
ge in Richtung (b) drehen und dann
das Hinterrad nach vorn dr ücken.
ACHTUNG: Ein nicht angemesse-
ner Antriebskettendurchhang über-
lastet den Motor und andere wichti-
ge Teile des Motorrads und kann zu
einem Kettenschlupf oder -riss f üh-
ren. Daher darauf achten, dass der
Kettendurchhang sich immer im
Sollbereich befindet.
[GCA10571]
HINWEISBeide Antriebskettenspanner jeweils gleich-
m äß ig einstellen, damit die Ausrichtung
sich nicht verstellt. Die Markierungen auf
beiden Seiten der Schwinge dienen zum
korrekten Ausrichten des Hinterrads.
1. Antriebsketten-Durchhang
1
1. Einstellmutter f ür das Spiel des Fu ßbrems-
hebels
2. Kontermutter
3. Einstellmutter des Antriebskettendurch- hangs
1. Achsmutter
2. Kontermutter
3. Einstellmutter des Antriebskettendurch- hangs
32
1
U5B684G0.book Page 22 Monday, June 13, 2011 2:13 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-23
7
3. Die Achsmutter und beide Kontermut-
tern mit dem vorgeschriebenen An-
zugsmoment festziehen.
4. Spiel des Fu ßbremshebels einstellen.
(Siehe Seite 7-20.) 5. Sicherstellen, dass die Antriebsketten-
spanner gleichm äßig eingestellt sind,
der Antriebskettendurchgang korrekt
ist und die Antriebskette sich reibungs-
los bewegt.
GAU23016
Antriebskette s äubern und
schmieren Die Kette muss gem äß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschlei ß gering zu hal-
ten. Dies gilt besonders fü r den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG
GCA10583
Die Antriebskette muss nach der Reini-
gung des Motorrads, nach einer Fahrt im
Regen oder nach einer Fahrt in feuchter
Umgebung geschmiert werden.1. Mit einer B ürste oder einem Lappen
s ä mtlichen Schmutz von der Kette ent-
fernen.HINWEISF ür eine gr ündliche Reinigung die Antriebs-
kette von einer Yamaha-Fachwerkstatt de-
montieren und in einem L ösungsmittelbad
auswaschen lassen.2. Yamaha Chain and Cable Lube oder
ein hochwertiges Antriebsketten-
Schmierspray auf die gesamte Kette
aufspr ühen und dabei sicherstellen,
dass alle Seitenpl ättchen und Rollen
ausreichend benetzt worden sind.

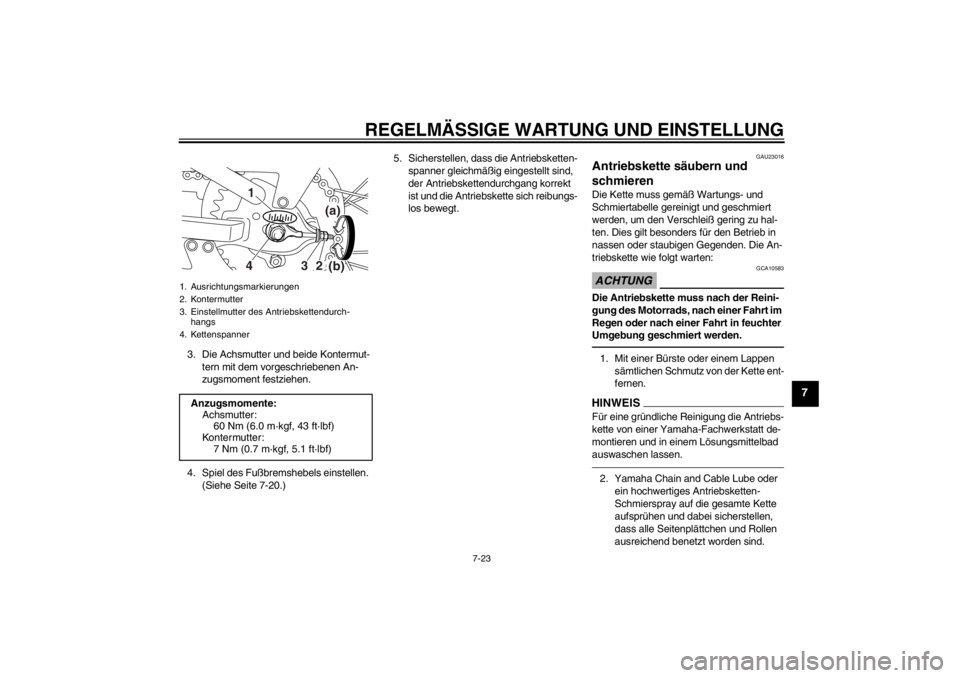

1. Ausrichtungsmarkierungen
2. Kontermutter
3. Einstellmutter des Antriebskettendurch- hangs
4. KettenspannerAnzugsmomente: Achsmutter:60 Nm (6.0 m ·kgf, 43 ft ·lbf)
Kontermutter:
7 Nm (0.7 m ·kgf, 5.1 ft· lbf)
(a)
(b)
432 1
U5B684G0.book Page 23 Monday, June 13, 2011 2:13 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-24
7
GAU23095
Bowdenz üge pr üfen und schmie-
ren Die Funktion aller Bowdenz üge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Z üge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
sch ädigt oder funktioniert er nicht reibungs-
los, muss er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG! Besch ädigungen der Seil-
zugummantelung k önnen zu innerer
Korrosion f ühren und die Seilzugbewe-
gung behindern. Besch ädigte Seilz üge
aus Sicherheitsgr ünden unverz üglich
erneuern.
[GWA10711] GAU23114
Gasdrehgriff und Gaszug kon-
trollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zus
ätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gem äß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abst än-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, sch ützt
sie den Seilzug nicht vollstä ndig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Verschmut-
zung den Seilzug oder die Abdeckung mit
einem feuchten Tuch sauberwischen.
GAU43622

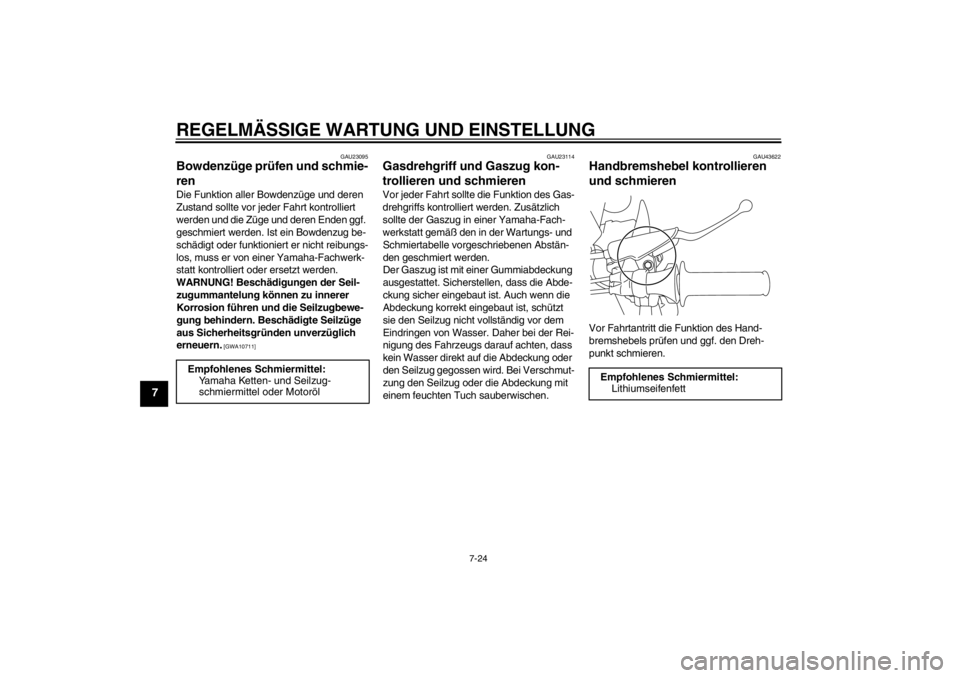

Handbremshebel kontrollieren
und schmieren Vor Fahrtantritt die Funktion des Hand-
bremshebels pr üfen und ggf. den Dreh-
punkt schmieren.
Empfohlenes Schmiermittel: Yamaha Ketten- und Seilzug-
schmiermittel oder Motor ölEmpfohlenes Schmiermittel:
Lithiumseifenfett
U5B684G0.book Page 24 Monday, June 13, 2011 2:13 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-25
7
GAU23182

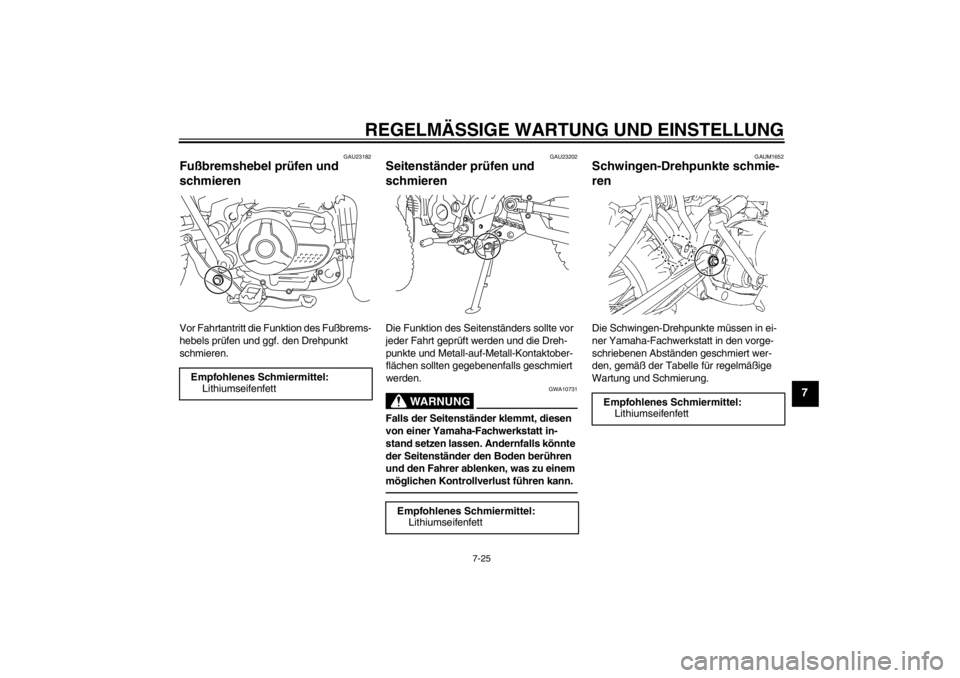

Fuß bremshebel pr üfen und
schmieren Vor Fahrtantritt die Funktion des Fu ßbrems-
hebels pr üfen und ggf. den Drehpunkt
schmieren.
GAU23202
Seitenst änder pr üfen und
schmieren Die Funktion des Seitenst änders sollte vor
jeder Fahrt gepr üft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
fl ä chen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10731
Falls der Seitenst änder klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stand setzen lassen. Andernfalls k önnte
der Seitenst änder den Boden ber ühren
und den Fahrer ablenken, was zu einem
m öglichen Kontrollverlust f ühren kann.
GAUM1652
Schwingen-Drehpunkte schmie-
ren Die Schwingen-Drehpunkte m üssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abst änden geschmiert wer-
den, gem äß der Tabelle f ür regelm äßige
Wartung und Schmierung.
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:Lithiumseifenfett
Empfohlenes Schmiermittel:Lithiumseifenfett
U5B684G0.book Page 25 Monday, June 13, 2011 2:13 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-26
7
GAU23272

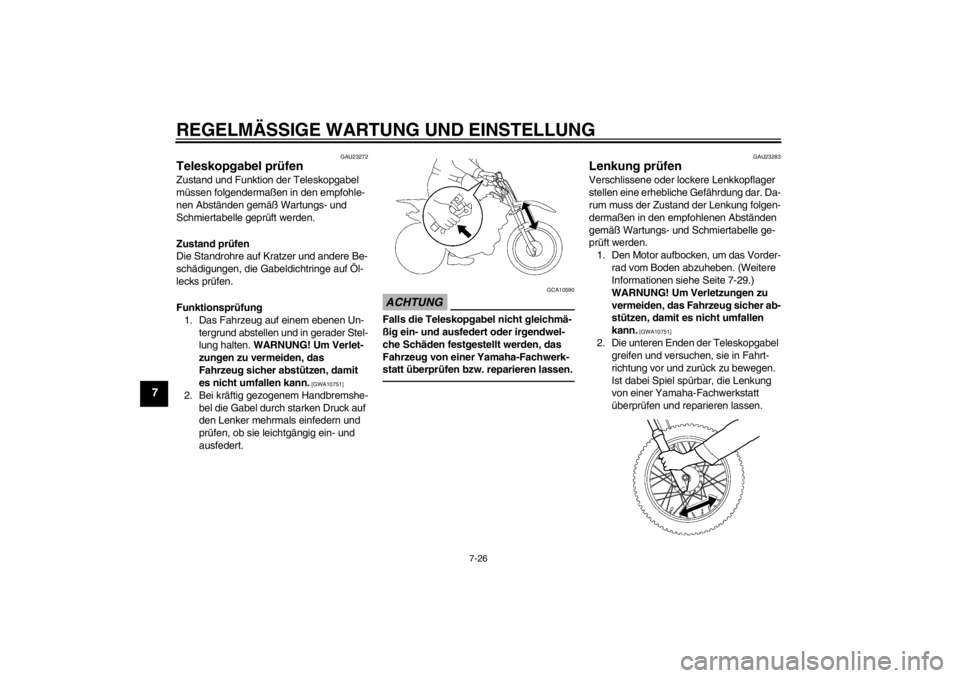

Teleskopgabel pr üfen Zustand und Funktion der Teleskopgabel
m üssen folgenderma ßen in den empfohle-
nen Abst änden gem äß Wartungs- und
Schmiertabelle gepr üft werden.
Zustand pr üfen
Die Standrohre auf Kratzer und andere Be-
sch ädigungen, die Gabeldichtringe auf Öl-
lecks pr üfen.
Funktionspr üfung
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um Verlet-
zungen zu vermeiden, das
Fahrzeug sicher abst ützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kr äftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
pr üfen, ob sie leichtg ängig ein- und
ausfedert.
ACHTUNG
GCA10590
Falls die Teleskopgabel nicht gleichm ä-
ß ig ein- und ausfedert oder irgendwel-
che Sch äden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überpr üfen bzw. reparieren lassen.
GAU23283
Lenkung pr üfen Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gef ährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaß en in den empfohlenen Abst änden
gem äß Wartungs- und Schmiertabelle ge-
pr üft werden.
1. Den Motor aufbocken, um das Vorder- rad vom Boden abzuheben. (Weitere
Informationen siehe Seite 7-29.)
WARNUNG! Um Verletzungen zu
vermeiden, das Fahrzeug sicher ab-
stützen, damit es nicht umfallen
kann.
[GWA10751]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zur ück zu bewegen.
Ist dabei Spiel sp ürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
ü berpr üfen und reparieren lassen.
U5B684G0.book Page 26 Monday, June 13, 2011 2:13 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-27
7
GAU23291
Radlager pr üfen Die Vorder- und Hinterradlager m üssen in
den empfohlenen Abst änden gem äß War-
tungs- und Schmiertabelle gepr üft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtg ängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
ü berpr üfen lassen.
GAU23396
Batterie Die Batterie befindet sich hinter der Abde-
ckung B. (Siehe Seite 7-8.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des S äurestands und das Auf-
f ü llen von destilliertem Wasser entfallen
deshalb. Der Batterie-Steckverbinder muss
jedoch kontrolliert und ggf. sicher befestigt
werden.
WARNUNG
GWA10760


Die Batterie enth ält giftige Schwe-
fels äure, die schwere Ver ätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au- gen, Haut und Kleidung unter
keinen Umst
änden mit Batteries äu-
re in Ber ührung bringen. Im Falle,
dass Batteries äure mit Haut in Be-
r ü hrung kommt, f ühren Sie die fol-
genden ERSTE HILFE-Ma ßnahmen
durch. Ä UßERLICH: Mit reichlich Was-
ser absp ülen.
 INNERLICH: Gro ße Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
 AUGEN: Mindestens 15 Minuten
lang gr ündlich mit Wasser spü -
len und sofort einen Arzt aufsu-
chen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen R äumen f ür ausrei-
chende Bel üftung sorgen.


DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie m ög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie

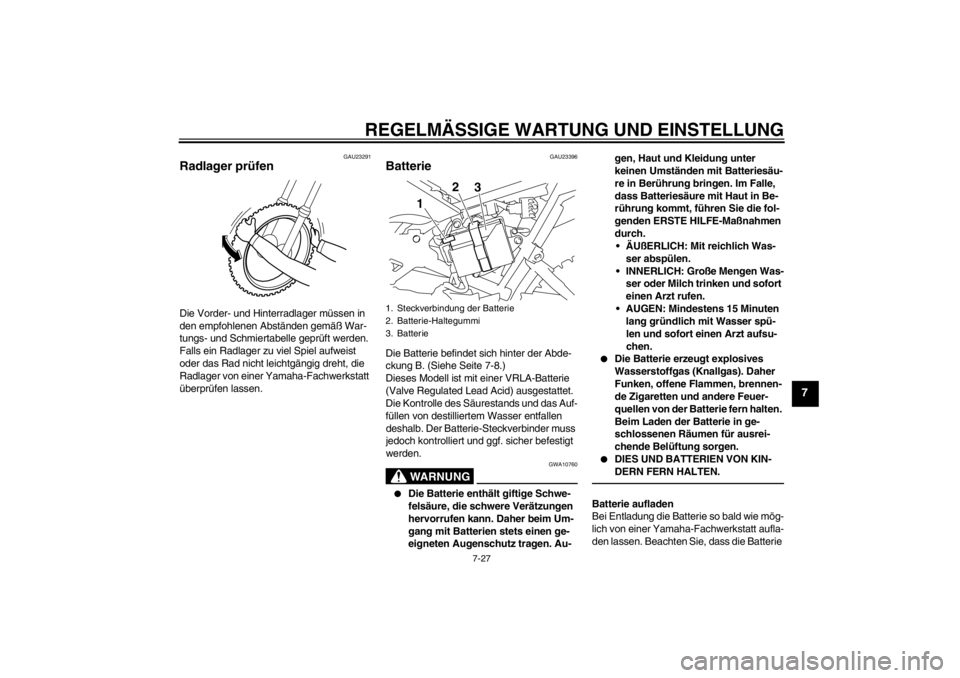

1. Steckverbindung der Batterie
2. Batterie-Haltegummi
3. Batterie
2 3
1
U5B684G0.book Page 27 Monday, June 13, 2011 2:13 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-28
7
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlä dt, wenn das
Fahrzeug mit solchen ausgestattet ist.ACHTUNG
GCA16521
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladeger ät n ötig.
Bei Verwendung eines herk ömmlichen
Ladeger äts nimmt die Batterie Schaden.Batterie lagern
1. Wird das Modell über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem k ühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlü ssel auf
“ OFF ” gedreht wurde, bevor der
Steckverbinder getrennt wird.

[GCA16322]
2. Bei einer Stilllegung von mehr als zwei Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
pr üfen und ggf. aufladen.
3. Vor der Montage die Batterie vollst än-
dig aufladen. ACHTUNG: Beim Ein-
bau der Batterie darauf achten,
dass der Schl üssel auf “OFF ” ge-
dreht wurde, bevor der Steckverbin-
der angeschlossen wird.
[GCA16930]
ACHTUNG
GCA16530
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie dauer-
haft besch ädigen.
GAU50430
Sicherung wechseln Die Sicherung ist im Batteriestecker unter-
gebracht. (Siehe Seite 7-27.)
Die Sicherung, falls sie durchgebrannt ist,
folgenderma ßen erneuern.
1. Den Z ündschlü ssel auf “ OFF” drehen
und alle Stromkreise ausschalten.
2. Den Batterie-Steckverbinder abklem- men.
3. Die durchgebrannte Sicherung her- ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer h öheren
als der vorgeschriebenen Ampere-

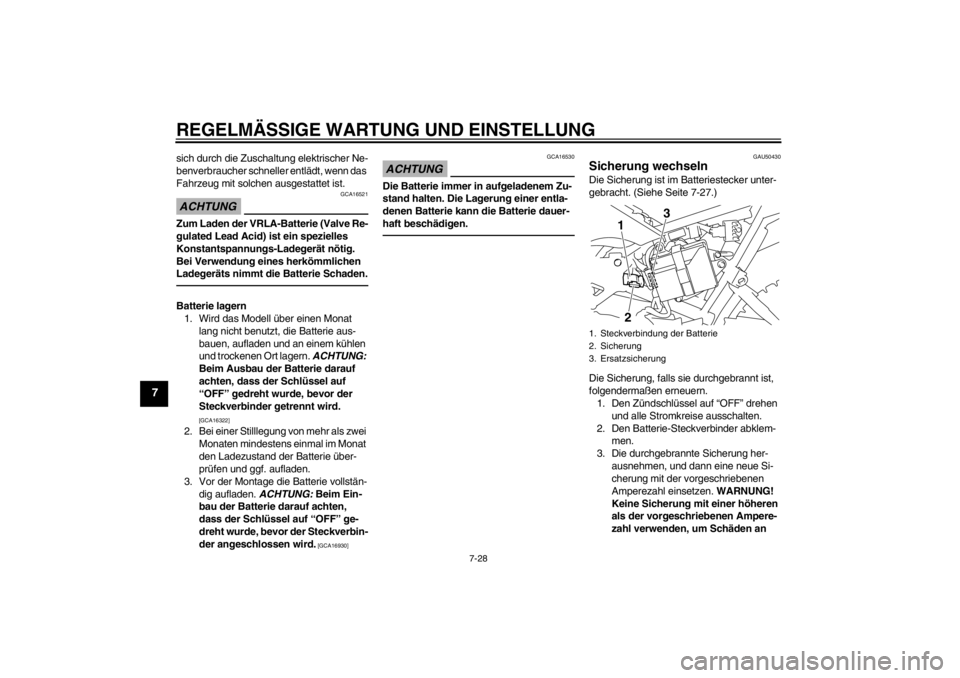

zahl verwenden, um Sch äden an 1. Steckverbindung der Batterie
2. Sicherung
3. Ersatzsicherung
1 3
2
U5B684G0.book Page 28 Monday, June 13, 2011 2:13 PM
