Vorwort
Lieber Motorradfreund,
herzlich willkommen im Kreis der YAMAHA-Fahrer. Wir hoffen, daß Sie stets sicher unterwegs sein werden und
gesund Ihr Ziel erreichen – denn Sicherheit hat Vorfahrt.
Sie besitzen nun eine TW125, die mit jahrzehntelanger Erfahrung sowie neuester YAMAHA-Technologie ent-
wickelt und gebaut wurde. Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche YAMAHA-
Zuverlässigkeit.
Damit Sie alle Vorzüge dieses Motorrades nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig
durch, auch wenn dies Ihre wertvolle Zeit in Anspruch nimmt. Denn Sie erfahren nicht nur, wie Sie die TW125
am besten bedienen, inspizieren und warten, sondern auch wie Sie sich und ggf. Ihren Beifahrer vor Unfällen
schützen.
Wenn Sie die vielen Tips der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses
Motorrades. Sollten Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an den nächsten
YAMAHA-Händler Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das YAMAHA-Team!
5RS-9-G0 (German) 8/7/01 4:35 PM Page 1

GAU00005
Kennzeichnung wichtiger HinweiseBesonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet.
Das Ausrufezeichen bedeutet „GEFAHR! Achten Sie auf Ihre Sicherheit!“
Ein Mißachten dieser Warnhinweise bringt Fahrer, Mechaniker und andere Personen in
Verletzungs- oder Lebensgefahr
.
Hierunter sind Vorsichtsmaßnahmen zum Schutz des Fahrzeugs vor Schäden aufgeführt.Ein HINWEIS gibt Zusatzinformationen und Tips, um bestimmte Vorgänge oder Arbeiten zu
vereinfachen.
QW
dDHINWEIS:
HINWEIS:8Die Anleitung ist ein wichtiger Bestandteil des Fahrzeugs und sollte daher beim eventuellen Weiter-
verkauf an den neuen Eigentümer übergeben werden.
8Die Angaben dieser Anleitung befinden sich zum Zeitpunkt der Drucklegung auf dem neuesten Stand.
Aufgrund der kontinuierlichen Bemühungen von YAMAHA um technischen Fortschritt und Qualitäts-
steigerung können einige Angaben jedoch für Ihr Modell nicht mehr zutreffen. Richten Sie Fragen zu
dieser Anleitung bitte an Ihren YAMAHA-Händler.
5RS-9-G0 (German) 8/7/01 4:35 PM Page 2

Kennzeichnung wichtiger Hinweise
GW000002
WDiese Anleitung unbedingt vor der Inbetriebnahme vollständig durchlesen!
5RS-9-G0 (German) 8/7/01 4:35 PM Page 3

TW125
Bedienungsanleitung
©2001 YAMAHA MOTOR CO., LTD.
1. Auflage, Juli 2001
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und
Verbreitung, auch auszugsweise,
ist ohne schriftliche Genehmigung der
YAMAHA MOTOR CO., LTD.
nicht gestattet.
Printed in Japan.
GAU04229
5RS-9-G0 (German) 8/7/01 4:35 PM Page 4

GAU00009
Inhalt
Sicherheit hat Vorfahrt .................................................1-1
Fahrzeugbeschreibung ................................................2-1
Linke Seitenansicht ..................................................2-1
Rechte Seitenansicht ...............................................2-2
Bedienungselemente, Instrumente ..........................2-3
Armaturen, Bedienungselemente und deren
Funktion .......................................................................3-1
Zündschloß ..............................................................3-1
Kontrolleuchten ........................................................3-1
Tachometer ..............................................................3-2
Lenkerarmaturen ......................................................3-2
Kupplungshebel .......................................................3-4
Fußschalthebel .........................................................3-4
Handbremshebel ......................................................3-4
Fußbremshebel ........................................................3-5
Tankverschluß ..........................................................3-5
Kraftstoff ...................................................................3-6
Kraftstoffhahn ...........................................................3-7
Chokehebel ..............................................................3-8
Lenkschloß ...............................................................3-8
Sitzbank ...................................................................3-9
Helmhalter ................................................................3-9
Stoßdämpfer ..........................................................3-10
Gepäckträger .........................................................3-10
Spanngurt-Halterungen ..........................................3-10
Seitenständer .........................................................3-11
Zündunterbrechungs- und Anlaßsperrschalter-
System ................................................................3-11Routinekontrolle vor Fahrtbeginn ................................4-1
Routinekontrolle vor Fahrtbeginn .............................4-1
Wichtige Fahr- und Bedienungshinweise ....................5-1
Motor anlassen .........................................................5-1
Warmen Motor anlassen ..........................................5-2
Schalten ...................................................................5-3
Empfohlene Schaltpunkte (nur CH) .........................5-3
Tips zum Kraftstoffsparen ........................................5-4
Einfahrvorschriften ...................................................5-4
Parken ......................................................................5-5
Regelmäßige Wartung und kleinere Reparaturen .......6-1
Bordwerkzeug ..........................................................6-1
Wartungsintervalle und Schmierdienst .....................6-2
Abdeckungen abnehmen und montieren .................6-5
Zündkerze prüfen .....................................................6-7
Motoröl und Ölfilter ...................................................6-9
Luftfilter und Luftfiltergehäuse-Ablaßschlauch
reinigen ...............................................................6-12
Vergaser einstellen ................................................6-14
Leerlaufdrehzahl einstellen ....................................6-14
Gaszugspiel einstellen ...........................................6-15
Ventilspiel einstellen ...............................................6-16
Reifen prüfen ..........................................................6-16
Räder .....................................................................6-18
Kupplungshebel-Spiel einstellen ............................6-19
Handbremshebel-Spiel einstellen ..........................6-20
Fußbremshebel-Position und -Spiel einstellen .......6-21
Hinterrad-Bremslichtschalter einstellen ..................6-22
123
456
5RS-9-G0 (German) 8/7/01 4:35 PM Page 5

Bremsbeläge prüfen ...............................................6-23
Bremsflüssigkeitsstand prüfen ...............................6-24
Bremsflüssigkeit wechseln .....................................6-25
Antriebsketten-Durchhang .....................................6-25
Antriebskette schmieren .........................................6-27
Bowdenzüge prüfen und schmieren .......................6-27
Gaszug und -drehgriff prüfen und schmieren .........6-28
Fußbrems- und Schalthebel prüfen und
schmieren ...........................................................6-28
Handbrems- und Kupplungshebel prüfen und
schmieren ...........................................................6-29
Seitenständer prüfen und schmieren .....................6-29
Schwinge schmieren ..............................................6-30
Teleskopgabel prüfen .............................................6-30
Lenkung prüfen ......................................................6-31
Radlager prüfen und warten ...................................6-31
Batterie warten .......................................................6-32
Sicherung wechseln ...............................................6-33
Scheinwerferlampe auswechseln ...........................6-34
Blinkerlampe auswechseln .....................................6-36
Rücklicht-/Bremslichtlampe auswechseln ..............6-36
Motorrad aufbocken ...............................................6-37
Vorderrad ...............................................................6-38
Hinterrad ................................................................6-40
Fehlersuche ...........................................................6-42
Fehlersuchdiagramm .............................................6-43Pflege und Lagerung ...................................................7-1
Motorradpflege – eine Investition, die sich lohnt! .....7-1
Lagerung ..................................................................7-4
Technische Daten ........................................................8-1
Fahrzeugidentifizierung ...............................................9-1
Eintragungsfelder für Identifizierungsnummern .......9-1
Schlüssel-Identifizierungsnummer ...........................9-1
Fahrzeug-Identifizierungsnummer ...........................9-1
Modellcode-Information ............................................9-2
Inhalt
897
5RS-9-G0 (German) 8/7/01 4:35 PM Page 6

1-1
GAU00021
QSicherheit hat Vorfahrt
1
Das Motorrad ist ein faszinierendes Fahrzeug. Es vermittelt ein unvergleichliches Gefühl von Freiheit und Stärke.
Allerdings zeigt es seinem Benutzer auch Grenzen auf, die akzeptiert werden müssen. Selbst das beste Motor-
rad kann die physikalischen Gesetze nicht außer Kraft setzen.
Für guten Werterhalt und einwandfreie Funktion des Fahrzeugs sind regelmäßige Pflege und Wartung unerläß-
lich. Und was für das Fahrzeug gilt, trifft auch für den Fahrer zu: Nur gesund, ausgeschlafen und absolut fit sind
wir in der Lage, unser Fahrzeug zu beherrschen. Medikamente, Aufputschmittel und Alkohol sind selbstverständ-
lich tabu. Beim Zweirad kommt es – noch mehr als beim Auto – darauf an, daß der Fahrer jederzeit in absoluter
Höchstform ist. Durch Alkohol steigt die Risikobereitschaft stark an. Deshalb ist er auch bereits in kleinen
Mengen gefährlich.
Optimale Schutzkleidung gehört zweifellos zum Motorradfahren wie der Sicherheitsgurt zum Autofahren. Ein voll-
ständiger Schutzanzug (Lederkombi oder zerreißfester Textilanzug mit Protektoren), robuste Stiefel, spezielle
Motorradhandschuhe und ein geprüfter, perfekt sitzender Helm sind obligatorisch. Aber Vorsicht: Häufig verführt
sehr gute Schutzkleidung zu leichtsinnigen Fahrmanövern. Insbesondere durch den Vollvisierhelm und einen
starken Lederanzug entsteht ein trügerisches Schutz- und Sicherheitsgefühl. Man glaubt, unverletzlich zu sein.
Vergessen Sie aber nicht: Der Motorradfahrer hat keine Knautschzone. Wer seine Gefühle nicht selbstkritisch
kontrolliert, läuft Gefahr, risikoreicher und vor allem schneller zu fahren als gesund ist. Dies gilt insbesondere bei
Regenwetter. Der gute Motorradfahrer fährt vorausschauend, souverän und defensiv! Er verhindert Unfälle, auch
wenn andere Verkehrsteilnehmer Fehler begehen.
Gute Fahrt!
5RS-9-G0 (German) 8/7/01 4:35 PM Page 7

2-1
GAU00026
Fahrzeugbeschreibung
2

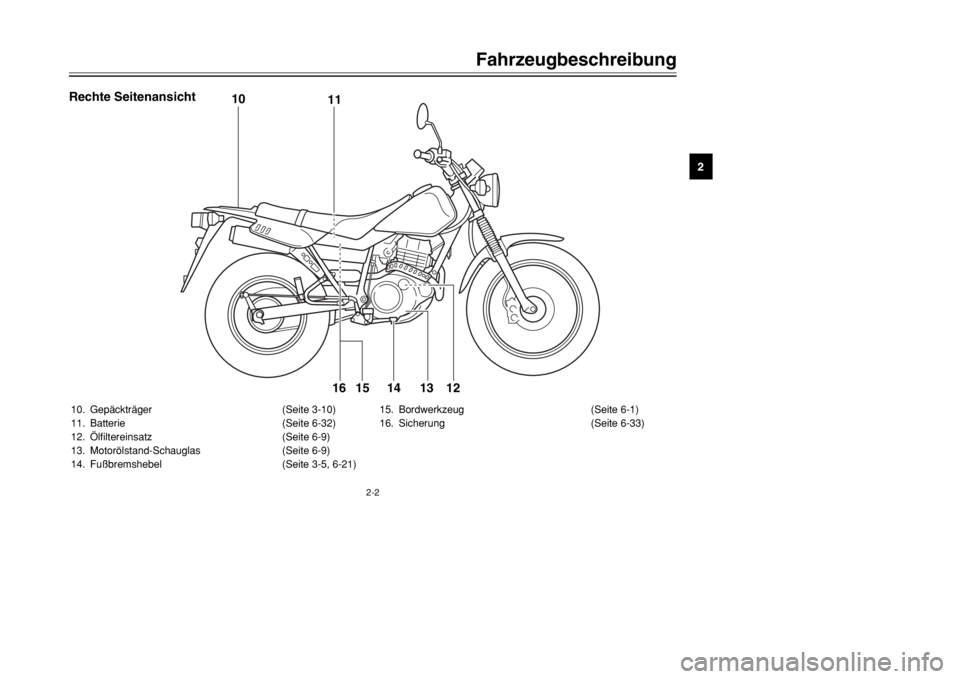

Linke Seitenansicht1. Scheinwerfer (Seite 6-34)
2. Lenkschloß (Seite 3-8)
3. Tank (Seite 3-5)
4. Kraftstoffhahn (Seite 3-7)
5. Helmhalter (Seite 3-9)6. Spanngurt-Halterungen (Seite 3-10)
7. Exzenterplatten (Ketten-
durchhang) (Seite 6-26)
8. Luftfilter (Seite 6-12)
9. Fußschalthebel (Seite 3-4)
3
456
7
8 9
1
2
5RS-9-G0 (German) 8/7/01 4:35 PM Page 8

2-2
Fahrzeugbeschreibung
2

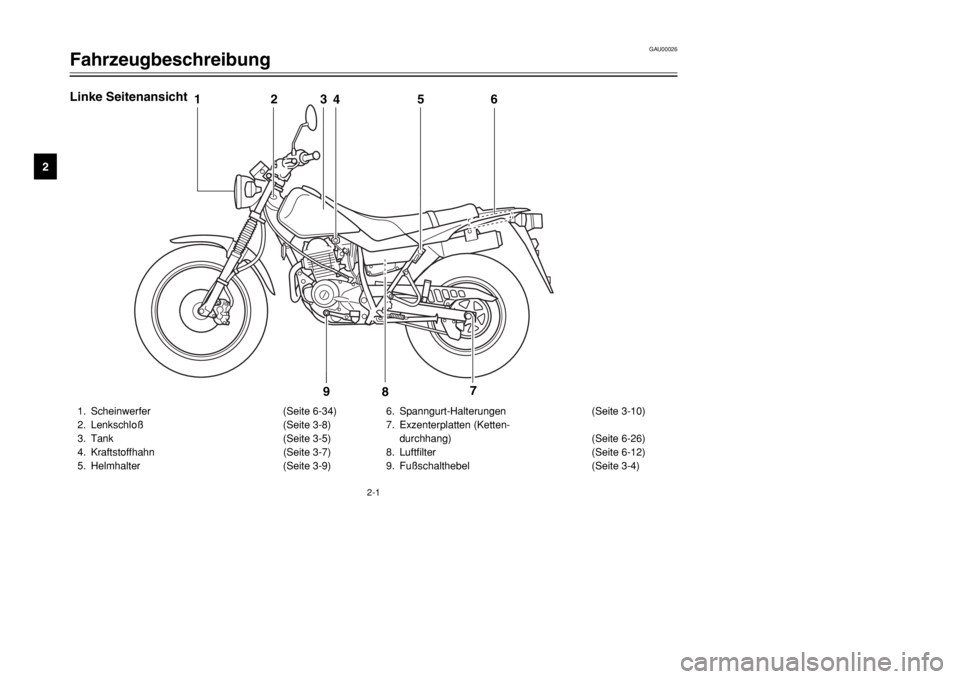

Rechte Seitenansicht10. Gepäckträger (Seite 3-10)
11. Batterie (Seite 6-32)
12. Ölfiltereinsatz (Seite 6-9)
13. Motorölstand-Schauglas (Seite 6-9)
14. Fußbremshebel (Seite 3-5, 6-21)15. Bordwerkzeug (Seite 6-1)
16. Sicherung (Seite 6-33)
10
11
15 14 12
13
