YAMAHA TW125 2002 Betriebsanleitungen (in German)

6-20
Regelmäßige Wartung und kleinere Reparaturen
6
5. Die Kontermutter am Kurbelgehäuse
lockern.
6. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellmutter nach a
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellmutter
nach bdrehen.
7. Beide Kontermuttern festziehen.3. Die Kontermutter festziehen.
GW000099
W8 8
Nach der Einstellung das Spiel am
Handbremshebel prüfen und si-
cherstellen, daß die Bremse rich-
tig funktioniert.
8 8
Ein weiches oder schwammiges
Gefühl bei der Betätigung des
Handbremshebels läßt auf Luft in
der Bremsanlage schließen, die
unbedingt vor Fahrtantritt durch
Entlüften der Bremsen entfernt
werden muß. Luft in der Brems-
anlage verringert die Bremskraft
und stellt ein erhebliches Sicher-
heitsrisiko dar. Erforderlichenfalls
die Bremsen von einem YAMAHA-
Händler überprüfen und entlüften
lassen.

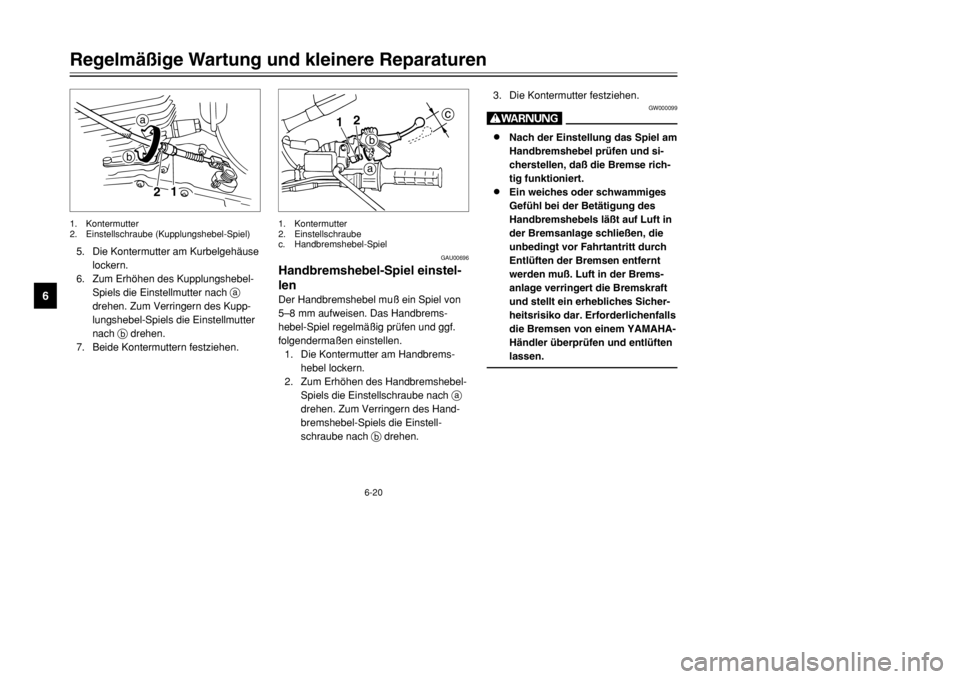

2
1
ba
1. Kontermutter
2. Einstellschraube (Kupplungshebel-Spiel)
GAU00696
Handbremshebel-Spiel einstel-
lenDer Handbremshebel muß ein Spiel von
5–8 mm aufweisen. Das Handbrems-
hebel-Spiel regelmäßig prüfen und ggf.
folgendermaßen einstellen.
1. Die Kontermutter am Handbrems-
hebel lockern.
2. Zum Erhöhen des Handbremshebel-
Spiels die Einstellschraube nach a
drehen. Zum Verringern des Hand-
bremshebel-Spiels die Einstell-
schraube nach bdrehen.
c
12
a
b
1. Kontermutter
2. Einstellschraube
c. Handbremshebel-Spiel
5RS-9-G0 (German) 8/7/01 4:35 PM Page 50

6-21
Regelmäßige Wartung und kleinere Reparaturen
6
GAU00707
Fußbremshebel-Position und
-Spiel einstellen
GW000104
WDiese Einstellarbeit sollte grundsätz-
lich von einem YAMAHA-Händler
durchgeführt werden.Fußbremshebel-Position
Der Höhenunterschied zwischen der
Oberkante des Fußbremshebels und der
Oberkante der Fußraste sollte, wie in der
Abbildung gezeigt, 30 mm betragen. Die
Fußbremshebel-Position regelmäßig prü-
fen und ggf. vom YAMAHA-Händler ein-
stellen lassen.1. Die Kontermutter am Fußbrems-
hebel lockern.
2. Zum Anheben des Fußbremshebels
die Einstellschraube nach adrehen.
Zum Senken des Fußbremshebels
die Einstellschraube nach bdrehen.
3. Die Kontermutter festziehen.
GW000105
WNach der Hebelposition muß auch das
Hebelspiel eingestellt werden.
c
2 1
a
b
1. Kontermutter
2. Einstellschraube
c. Fußbremshebel-Position
Fußbremshebel-Spiel
Der Fußbremshebel muß ein Spiel von
20–30 mm aufweisen. Das Fußbrems-
hebel-Spiel regelmäßig prüfen und ggf.
folgendermaßen einstellen.
a
a. Fußbremshebel-Spiel
5RS-9-G0 (German) 8/7/01 4:35 PM Page 51

6-22
Regelmäßige Wartung und kleinere Reparaturen
6
Zum Erhöhen des Fußbremshebel-Spiels
die Einstellmutter am Bremsgestänge
nach adrehen. Zum Verringern des
Fußbremshebel-Spiels die Einstellmutter
nach bdrehen.
ba
1
1. Einstellmutter (Fußbremshebel-Spiel)
GAU00713
Hinterrad-Bremslichtschalter
einstellenDer mit dem Bremslicht verbundene Hin-
terrad-Bremslichtschalter spricht beim
Betätigen des Fußbremshebels an. Bei
korrekter Einstellung leuchtet das Brems-
licht kurz vor Einsatz der Bremswirkung
auf. Den Schalter gegebenenfalls folgen-
dermaßen einstellen.
Den Schalter bei der Einstellung festhal-
ten. Um den Einschaltpunkt des Brems-
lichts vorzuversetzen, die Einstellmutter
nach adrehen. Um den Einschaltpunkt
des Bremslichts zurückzuversetzen, die
Einstellmutter nach bdrehen.
1
2
a
b
1. Bremslichtschalter
2. Einstellmutter
GW000106
W8Nach der Einstellung des An-
triebsketten-Durchhangs oder
dem Ausbau des Hinterrads muß
anschließend das Fußbrems-
hebel-Spiel eingestellt werden.
8Läßt sich die Einstellung auf
diese Weise nicht vornehmen, das
Fahrzeug von einem YAMAHA-
Händler überprüfen lassen.
8Nach dem Einstellen des Fuß-
bremshebels die Funktion des
Bremslichtschalters prüfen.
5RS-9-G0 (German) 8/7/01 4:35 PM Page 52

6-23
Regelmäßige Wartung und kleinere Reparaturen
6
GAU00720
Bremsbeläge prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und Trommelbremsbeläge hinten
muß in den empfohlenen Abständen
(siehe dazu die Tabelle „Wartungsinter-
valle und Schmierdienst“) geprüft werden.
GAU00727
Trommelbremsbeläge hinten
Die Hinterrad-Bremse weist einen Ver-
schleißanzeiger auf, der ein Prüfen der
Trommelbremsbeläge ohne Ausbau
erlaubt. Dazu die Bremse betätigen und
den Verschleißanzeiger beobachten.
Wenn die Verschleißgrenze erreicht ist,
die Bremsbacken schnellstmöglich vom
YAMAHA-Händler austauschen lassen.
21
1. Verschleißgrenze
2. Verschleißanzeiger
GAU03938
Scheibenbremsbeläge vorn
Die Vorderradbremse weist Verschleiß-
anzeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben.
Wenn eine Nut fast
verschwunden ist, die
Scheibenbremsbeläge schnellstmöglich
vom YAMAHA-Händler austauschen las-
sen.
1
1
1. Verschleißanzeiger (×3)VORN
HINTEN
5RS-9-G0 (German) 8/7/01 4:35 PM Page 53

6-24
Regelmäßige Wartung und kleinere Reparaturen
6
GAU03774
Bremsflüssigkeitsstand prüfenBei Flüssigkeitsmangel kann Luft in die
Bremsanlage eindringen und dessen
Funktion beeinträchtigen.
Vor Fahrtantritt den Flüssigkeitsstand im
Vorratsbehälter prüfen und erforderli-
chenfalls Bremsflüssigkeit nachfüllen. Da
ein niedriger Flüssigkeitsstand auf Brems-
belagverschleiß oder Undichtigkeit der
Bremsanlage zurückzuführen sein kann,
in diesem Fall ebenfalls den Bremsbelag-
verschleiß und die Bremsanlage auf Un-
dichtigkeit prüfen.
1
1. Minimalstand
8Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsichtig
handhaben und verschüttete
Bremsflüssigkeit sofort abwischen.
8Ein allmähliches Absinken des
Bremsflüssigkeitsstandes ist mit
zunehmendem Verschleiß der
Bremsbeläge normal; bei plötzli-
chem Absinken jedoch die Brems-
anlage vom YAMAHA-Händler über-
prüfen lassen. Folgende Vorsichtsmaßregeln beachten.
8Beim Ablesen des Flüssigkeits-
stands muß der Vorratsbehälter
waagrecht stehen.
8Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angrei-
fen, Undichtigkeit verursachen und
dadurch die Bremsfunktion beein-
trächtigen.
8Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
8Darauf achten, daß beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siede-
punkt der Bremsflüssigkeit erheblich
herab und kann Dampfblasenbildung
verursachen. Empfohlene Bremsflüssigkeit:
DOT 4
5RS-9-G0 (German) 8/7/01 4:35 PM Page 54

6-25
Regelmäßige Wartung und kleinere Reparaturen
6
GAU03985
Bremsflüssigkeit wechselnDie Bremsflüssigkeit sollte in den emp-
fohlenen Abständen (siehe dazu die
Anmerkung unter der Tabelle „Wartungs-
intervalle und Schmierdienst“) vom
YAMAHA-Händler gewechselt werden.
Außerdem müssen folgende Teile nach
der angegebenen Zeitspanne, ggf. bei
Undichtigkeit oder anderen Schäden vom
YAMAHA-Händler ausgetauscht werden.
8Dichtringe (Hauptbremszylinder und
Bremssattel): alle zwei Jahre
8Bremsschlauch: alle vier Jahre2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Motorrad schieben, um die
straffste Stelle der Kette ausfindig zu
machen, und dann den Kettendurch-
hang an dieser Stelle, wie in der
Abbildung gezeigt, messen.
4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
a
a. Antriebsketten-Durchhang
GAU00744
Antriebsketten-DurchhangDen Antriebsketten-Durchhang vor
Fahrtantritt prüfen und ggf. korrigieren.
Kettendurchhang prüfen
1. Das Motorrad auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten.HINWEIS:Beim Messen und Einstellen des Ketten-
durchhangs muß das Fahrzeug vollstän-
dig gerade stehen und unbeladen sein.
Antriebsketten-Durchhang
35–60 mm
5RS-9-G0 (German) 8/7/01 4:35 PM Page 55

6-26
Regelmäßige Wartung und kleinere Reparaturen
6
GAU04369
Kettendurchhang einstellen
1. Die Einstellmutter für das Fußbrems-
hebel-Spiel lockern.
2. Die Radachse lockern.
3. Zum Straffen der Kette die Exzenter-
platte an beiden Seiten der Schwinge
nach adrehen; zum Lockern der
Kette das Rad nach vorn drücken
und beide Exzenterplatten nach b
drehen.
HINWEIS:Beide Exzenterplatten jeweils gleich-
mäßig einstellen, damit die Ausrichtung
sich nicht verstellt.
GC000096
dDEine falsch gespannte Antriebskette
verursacht erhöhten Verschleiß von
Kette, Motor, Lagern und anderen
wichtigen Teilen und kann dazu füh-
ren, daß die Kette reißt oder abspringt.
Daher darauf achten, daß der Ketten-
durchhang sich im Sollbereich befin-
det.4. Die Achsmutter vorschriftsmäßig
festziehen.5. Das Fußbremshebel-Spiel einstel-
len; siehe dazu Seite 6-21.
GW000103
WNach dem Einstellen des Fußbrems-
hebels die Funktion des Bremslicht-
schalters prüfen.
32
a
b
1
1. Einstellmutter (Fußbremshebel-Spiel)
2. Achsmutter
3. Exzenterplatten (Kettendurchhang)
Anzugsmoment
Achsmutter
90 Nm (9,0 m·kgf)
5RS-9-G0 (German) 8/7/01 4:35 PM Page 56

6-27
Regelmäßige Wartung und kleinere Reparaturen
6
GAU01106
Antriebskette schmierenDie Kette besteht aus vielen Teilen, die
ständig miteinander in Bewegung sind.
Eine unsachgemäß behandelte Kette ist
schnell verschlissen – ganz besonders,
wenn das Motorrad oft unter staubigen
Bedingungen oder im Regen gefahren
wird. Die Antriebskette muß deshalb in
den empfohlenen Abständen (siehe dazu
die Tabelle „Wartungsintervalle und
Schmierdienst“) folgendermaßen gerei-
nigt und geschmiert werden.
GC000097
dDDie Antriebskette muß nach der Fahr-
zeugwäsche oder einer Fahrt im Regen
geschmiert werden.1. Mit einer Bürste oder einem Lappen
sämtlichen Schmutz von der Kette
entfernen.
2. Die Kettenlaschen und -rollen aus-
giebig mit Kettenspray besprühen.
HINWEIS:Für eine gründliche Reinigung die An-
triebskette vom YAMAHA-Händler de-
montieren und in einem Lösungsmittelbad
auswaschen lassen.
GAU02962
Bowdenzüge prüfen und
schmierenDie Funktion und den Zustand sämtlicher
Seilzüge vor Fahrtantritt prüfen und die
Seilzüge sowie Seilzugnippel ggf. schmie-
ren. Den Seilzug bei Beschädigung oder
Schwergängigkeit vom YAMAHA-Händler
erneuern lassen.
Empfohlenes Schmiermittel
Motoröl
5RS-9-G0 (German) 8/7/01 4:35 PM Page 57

6-28
Regelmäßige Wartung und kleinere Reparaturen
6
GW000112
WDurch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus
Sicherheitsgründen beschädigte Seil-
züge unverzüglich erneuern.
GAU03370
Fußbrems- und Schalthebel
prüfen und schmierenVor Fahrtantritt die Funktion der Fuß-
brems- und Schalthebel prüfen und ggf.
die Drehpunkte schmieren.
GAU04034

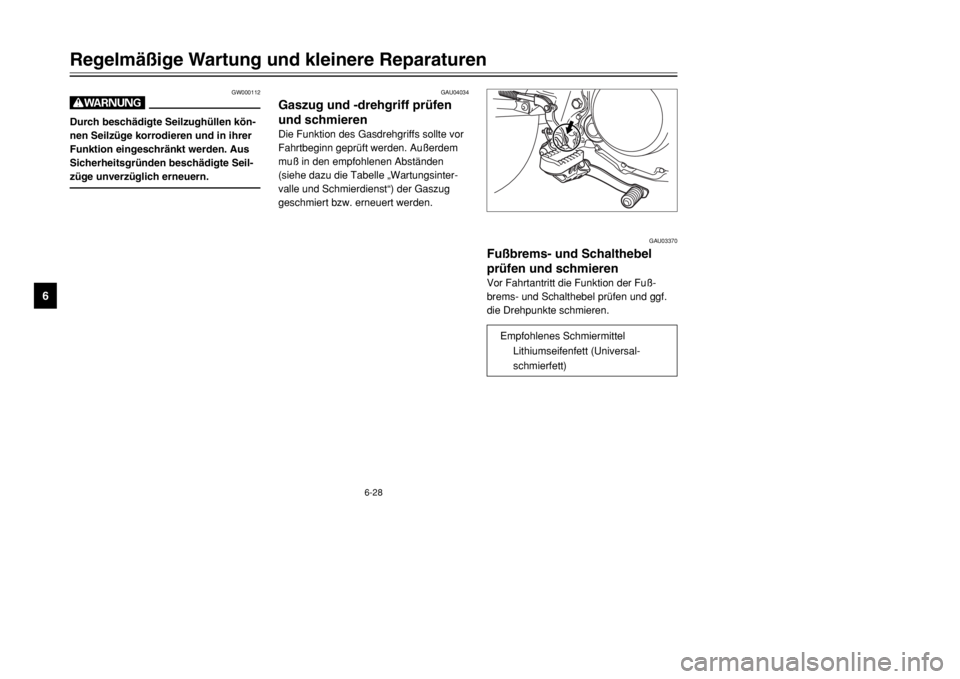

Gaszug und -drehgriff prüfen
und schmierenDie Funktion des Gasdrehgriffs sollte vor
Fahrtbeginn geprüft werden. Außerdem
muß in den empfohlenen Abständen
(siehe dazu die Tabelle „Wartungsinter-
valle und Schmierdienst“) der Gaszug
geschmiert bzw. erneuert werden.
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
5RS-9-G0 (German) 8/7/01 4:35 PM Page 58

6-29
Regelmäßige Wartung und kleinere Reparaturen
6
GAU03164
Handbrems- und Kupplungs-
hebel prüfen und schmierenVor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
GAU03165
Seitenständer prüfen und
schmierenVor Fahrtantritt und in den empfohlenen
Abständen (siehe dazu die Tabelle „War-
tungsintervalle und Schmierdienst“) prü-
fen, ob sich der Seitenständer leicht ein-
und ausklappen läßt und ggf. den Klapp-
mechanismus schmieren.
GW000113
WFalls der Seitenständer klemmt, diesen
vom YAMAHA-Händler instand setzen
lassen.
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
5RS-9-G0 (German) 8/7/01 4:35 PM Page 59
