ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-34
6
FAUT0022*
Remplacement d’une ampoule de

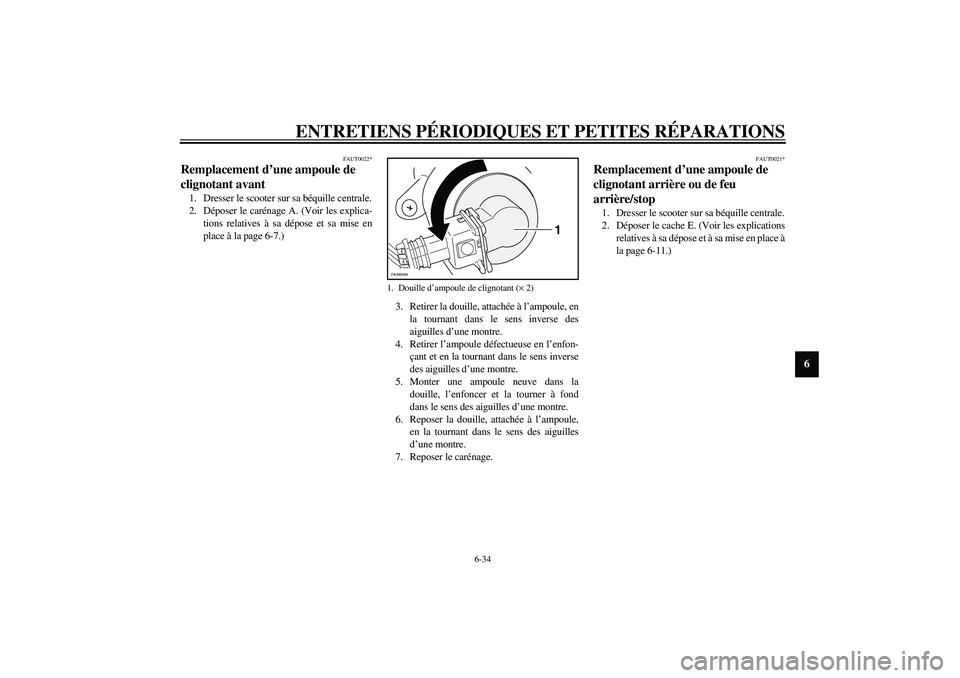

clignotant avant1. Dresser le scooter sur sa béquille centrale.
2. Déposer le carénage A. (Voir les explica-
tions relatives à sa dépose et sa mise en
place à la page 6-7.)
3. Retirer la douille, attachée à l’ampoule, en
la tournant dans le sens inverse des
aiguilles d’une montre.
4. Retirer l’ampoule défectueuse en l’enfon-
çant et en la tournant dans le sens inverse
des aiguilles d’une montre.
5. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une montre.
6. Reposer la douille, attachée à l’ampoule,
en la tournant dans le sens des aiguilles
d’une montre.
7. Reposer le carénage.
FAUT0021*
Remplacement d’une ampoule de
clignotant arrière ou de feu
arrière/stop1. Dresser le scooter sur sa béquille centrale.
2. Déposer le cache E. (Voir les explications
relatives à sa dépose et à sa mise en place à
la page 6-11.)

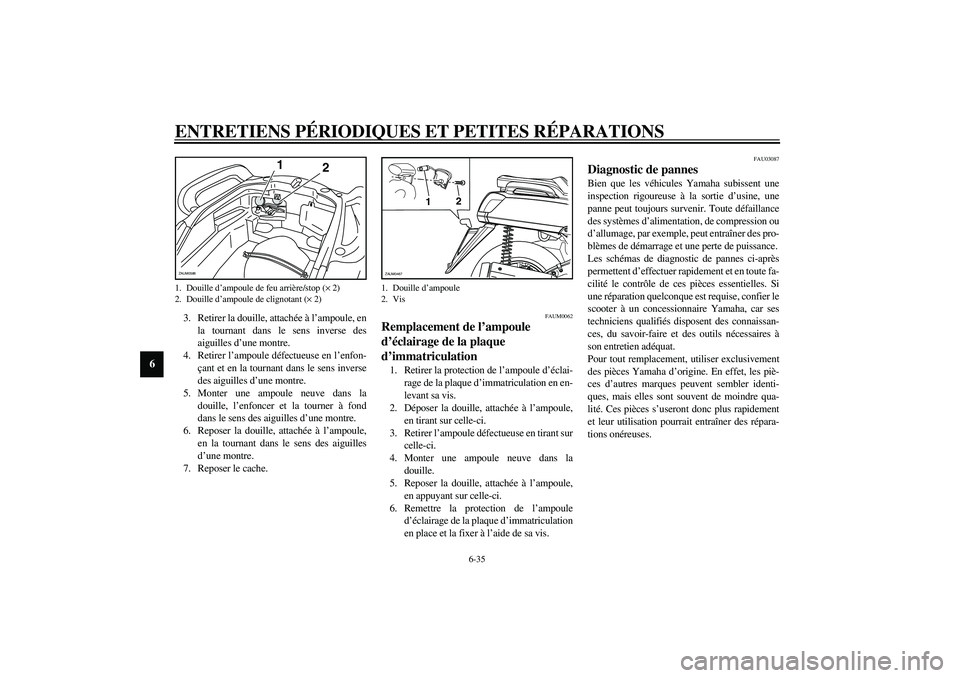

1. Douille d’ampoule de clignotant (× 2)
1
ZAUM0465
Page 82 of 104
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-35
6
3. Retirer la douille, attachée à l’ampoule, en
la tournant dans le sens inverse des
aiguilles d’une montre.
4. Retirer l’ampoule défectueuse en l’enfon-
çant et en la tournant dans le sens inverse
des aiguilles d’une montre.
5. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une montre.
6. Reposer la douille, attachée à l’ampoule,
en la tournant dans le sens des aiguilles
d’une montre.
7. Reposer le cache.
FAUM0062
Remplacement de l’ampoule
d’éclairage de la plaque
d’immatriculation 1. Retirer la protection de l’ampoule d’éclai-
rage de la plaque d’immatriculation en en-
levant sa vis.
2. Déposer la douille, attachée à l’ampoule,
en tirant sur celle-ci.
3. Retirer l’ampoule défectueuse en tirant sur
celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Reposer la douille, attachée à l’ampoule,
en appuyant sur celle-ci.
6. Remettre la protection de l’ampoule
d’éclairage de la plaque d’immatriculation
en place et la fixer à l’aide de sa vis.
FAU03087
Diagnostic de pannes Bien que les véhicules Yamaha subissent une
inspection rigoureuse à la sortie d’usine, une
panne peut toujours survenir. Toute défaillance
des systèmes d’alimentation, de compression ou
d’allumage, par exemple, peut entraîner des pro-
blèmes de démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-après
permettent d’effectuer rapidement et en toute fa-
cilité le contrôle de ces pièces essentielles. Si
une réparation quelconque est requise, confier le
scooter à un concessionnaire Yamaha, car ses
techniciens qualifiés disposent des connaissan-
ces, du savoir-faire et des outils nécessaires à
son entretien adéquat.
Pour tout remplacement, utiliser exclusivement
des pièces Yamaha d’origine. En effet, les piè-
ces d’autres marques peuvent sembler identi-
ques, mais elles sont souvent de moindre qua-
lité. Ces pièces s’useront donc plus rapidement
et leur utilisation pourrait entraîner des répara-
tions onéreuses.
1. Douille d’ampoule de feu arrière/stop (× 2)
2. Douille d’ampoule de clignotant (× 2)
1
2
ZAUM0586
1. Douille d’ampoule
2. Vis
2
1
ZAUM0467
Page 83 of 104
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-36
6
FAU01581

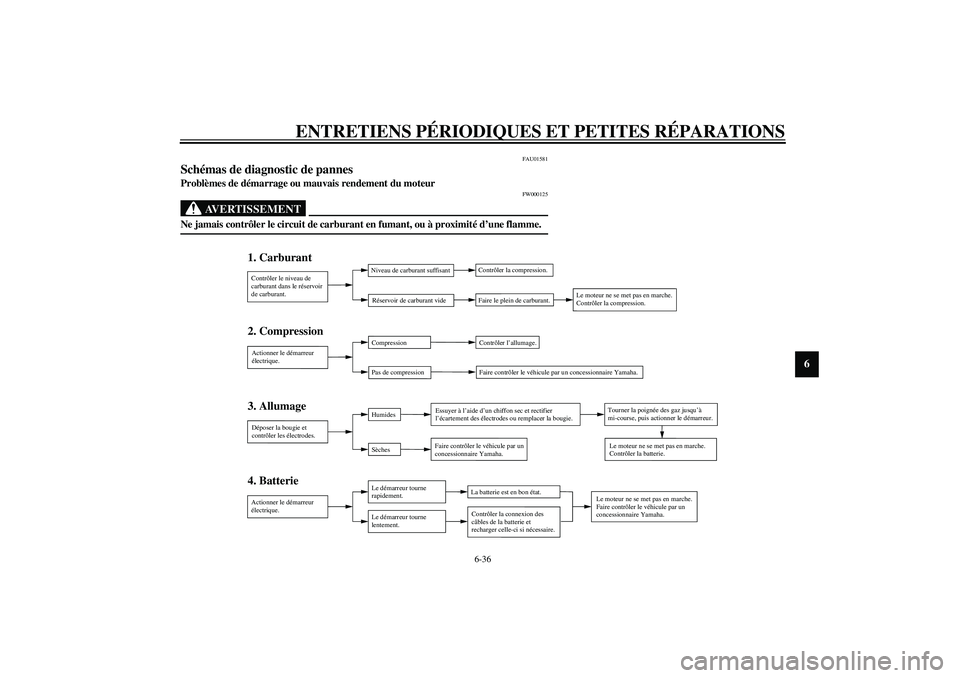

Schémas de diagnostic de pannes Problèmes de démarrage ou mauvais rendement du moteur
FW000125
AVERTISSEMENT
_ Ne jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme. _
CT-1BF
2. Compression
3. Allumage
4. Batterie 1. CarburantContrôler le niveau de
carburant dans le réservoir
de carburant.Niveau de carburant suffisant
Réservoir de carburant videContrôler la compression.
Faire le plein de carburant.
Actionner le démarreur
électrique.Compression
Pas de compressionContrôler l’allumage.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.Humides
SèchesEssuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer la bougie.
Faire contrôler le véhicule par un
concessionnaire Yamaha.Tourner la poignée des gaz jusqu’à
mi-course, puis actionner le démarreur.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.Le démarreur tourne
rapidement.
Le démarreur tourne
lentement.La batterie est en bon état.
Contrôler la connexion des
câbles de la batterie et
recharger celle-ci si nécessaire.
Le moteur ne se met pas en marche.
Contrôler la compression.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Page 84 of 104
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-37
6

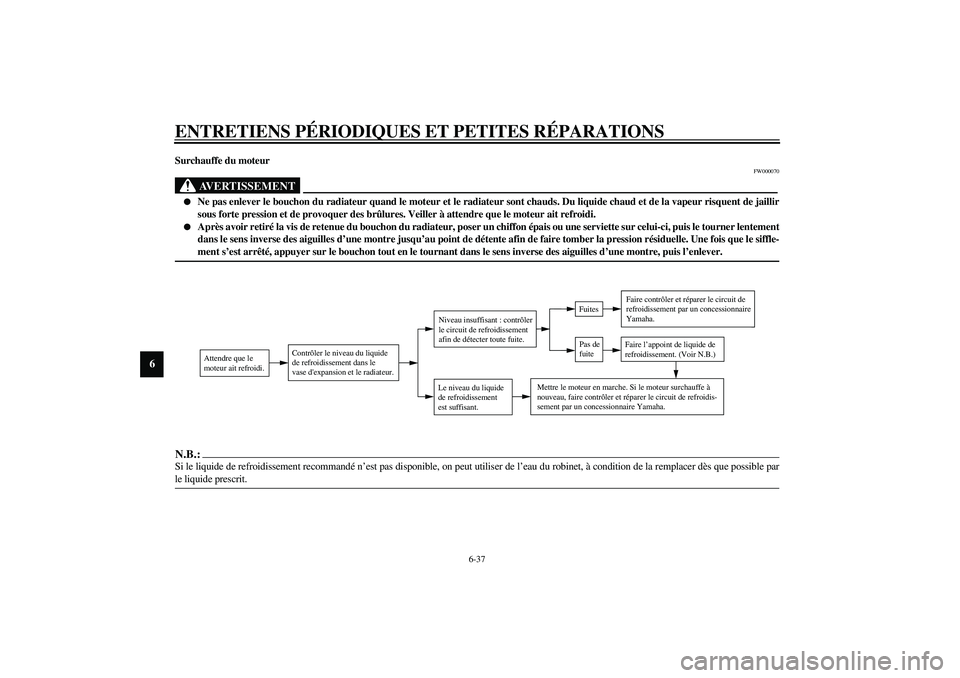

Surchauffe du moteur
FW000070
AVERTISSEMENT
_
Ne pas enlever le bouchon du radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur risquent de jaillir
sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.
Après avoir retiré la vis de retenue du bouchon du radiateur, poser un chiffon épais ou une serviette sur celui-ci, puis le tourner lentement
dans le sens inverse des aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression résiduelle. Une fois que le siffle-
ment s’est arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’enlever.
_CT-2AFN.B.:_ Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès que possible par
le liquide prescrit. _
Le niveau du liquide
de refroidissement
est suffisant.
Pas de
fuite Fuites
Faire contrôler et réparer le circuit de
refroidissement par un concessionnaire
Yamaha.
Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d'expansion et le radiateur.
Niveau insuffisant : contrôler
le circuit de refroidissement
afin de détecter toute fuite.
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de refroidis-
sement par un concessionnaire Yamaha.
Page 85 of 104
SOIN ET REMISAGE DU SCOOTER
7
Soin ................................................................................................................ 7-1
Remisage ....................................................................................................... 7-3
Page 86 of 104
7-1
7
FAU03434

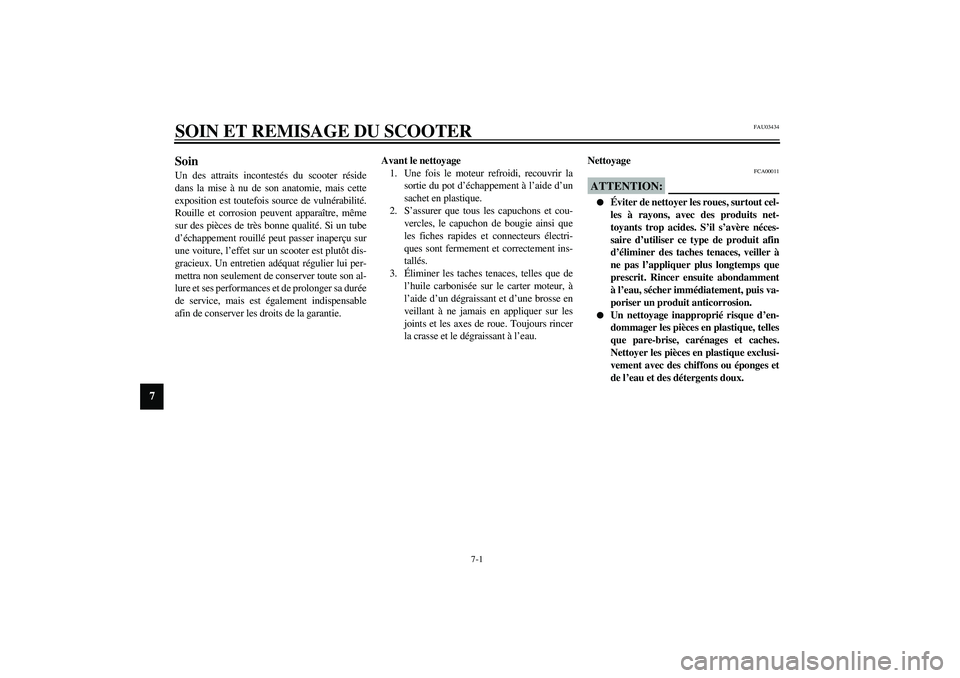

7-SOIN ET REMISAGE DU SCOOTERSoin Un des attraits incontestés du scooter réside
dans la mise à nu de son anatomie, mais cette
exposition est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître, même
sur des pièces de très bonne qualité. Si un tube
d’échappement rouillé peut passer inaperçu sur
une voiture, l’effet sur un scooter est plutôt dis-
gracieux. Un entretien adéquat régulier lui per-
mettra non seulement de conserver toute son al-
lure et ses performances et de prolonger sa durée
de service, mais est également indispensable
afin de conserver les droits de la garantie.Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide d’un
sachet en plastique.
2. S’assurer que tous les capuchons et cou-
vercles, le capuchon de bougie ainsi que
les fiches rapides et connecteurs électri-
ques sont fermement et correctement ins-
tallés.
3.Éliminer les taches tenaces, telles que de
l’huile carbonisée sur le carter moteur, à
l’aide d’un dégraissant et d’une brosse en
veillant à ne jamais en appliquer sur les
joints et les axes de roue. Toujours rincer
la crasse et le dégraissant à l’eau.Nettoyage
FCA00011
ATTENTION:_
Éviter de nettoyer les roues, surtout cel-
les à rayons, avec des produits net-
toyants trop acides. S’il s’avère néces-
saire d’utiliser ce type de produit afin
d’éliminer des taches tenaces, veiller à
ne pas l’appliquer plus longtemps que
prescrit. Rincer ensuite abondamment
à l’eau, sécher immédiatement, puis va-
poriser un produit anticorrosion.
Un nettoyage inapproprié risque d’en-
dommager les pièces en plastique, telles
que pare-brise, carénages et caches.
Nettoyer les pièces en plastique exclusi-
vement avec des chiffons ou éponges et
de l’eau et des détergents doux.
Page 87 of 104
SOIN ET REMISAGE DU SCOOTER7-2
7

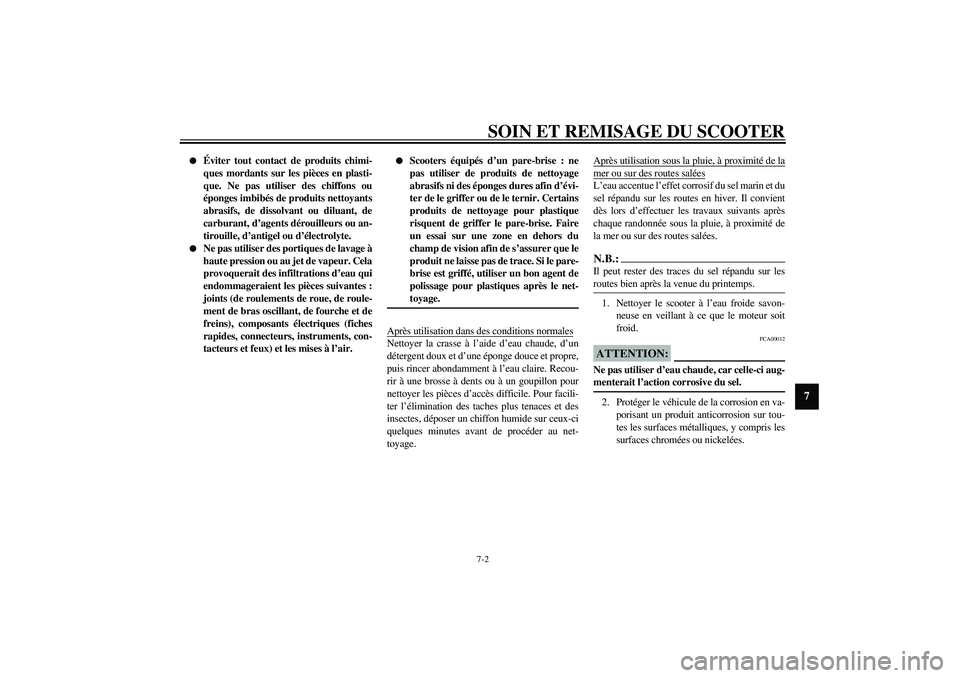

Éviter tout contact de produits chimi-
ques mordants sur les pièces en plasti-
que. Ne pas utiliser des chiffons ou
éponges imbibés de produits nettoyants
abrasifs, de dissolvant ou diluant, de
carburant, d’agents dérouilleurs ou an-
tirouille, d’antigel ou d’électrolyte.
Ne pas utiliser des portiques de lavage à
haute pression ou au jet de vapeur. Cela
provoquerait des infiltrations d’eau qui
endommageraient les pièces suivantes :
joints (de roulements de roue, de roule-
ment de bras oscillant, de fourche et de
freins), composants électriques (fiches
rapides, connecteurs, instruments, con-
tacteurs et feux) et les mises à l’air.
Scooters équipés d’un pare-brise : ne
pas utiliser de produits de nettoyage
abrasifs ni des éponges dures afin d’évi-
ter de le griffer ou de le ternir. Certains
produits de nettoyage pour plastique
risquent de griffer le pare-brise. Faire
un essai sur une zone en dehors du
champ de vision afin de s’assurer que le
produit ne laisse pas de trace. Si le pare-
brise est griffé, utiliser un bon agent de
polissage pour plastiques après le net-
toyage.
_Après utilisation dans des conditions normalesNettoyer la crasse à l’aide d’eau chaude, d’un
détergent doux et d’une éponge douce et propre,
puis rincer abondamment à l’eau claire. Recou-
rir à une brosse à dents ou à un goupillon pour
nettoyer les pièces d’accès difficile. Pour facili-
ter l’élimination des taches plus tenaces et des
insectes, déposer un chiffon humide sur ceux-ci
quelques minutes avant de procéder au net-
toyage.Après utilisation sous la pluie, à proximité de la
mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin et du
sel répandu sur les routes en hiver. Il convient
dès lors d’effectuer les travaux suivants après
chaque randonnée sous la pluie, à proximité de
la mer ou sur des routes salées.N.B.:_ Il peut rester des traces du sel répandu sur les
routes bien après la venue du printemps. _1. Nettoyer le scooter à l’eau froide savon-
neuse en veillant à ce que le moteur soit
froid.
FCA00012
ATTENTION:_ Ne pas utiliser d’eau chaude, car celle-ci aug-
menterait l’action corrosive du sel. _2. Protéger le véhicule de la corrosion en va-
porisant un produit anticorrosion sur tou-
tes les surfaces métalliques, y compris les
surfaces chromées ou nickelées.
Page 88 of 104
SOIN ET REMISAGE DU SCOOTER
7-3
7

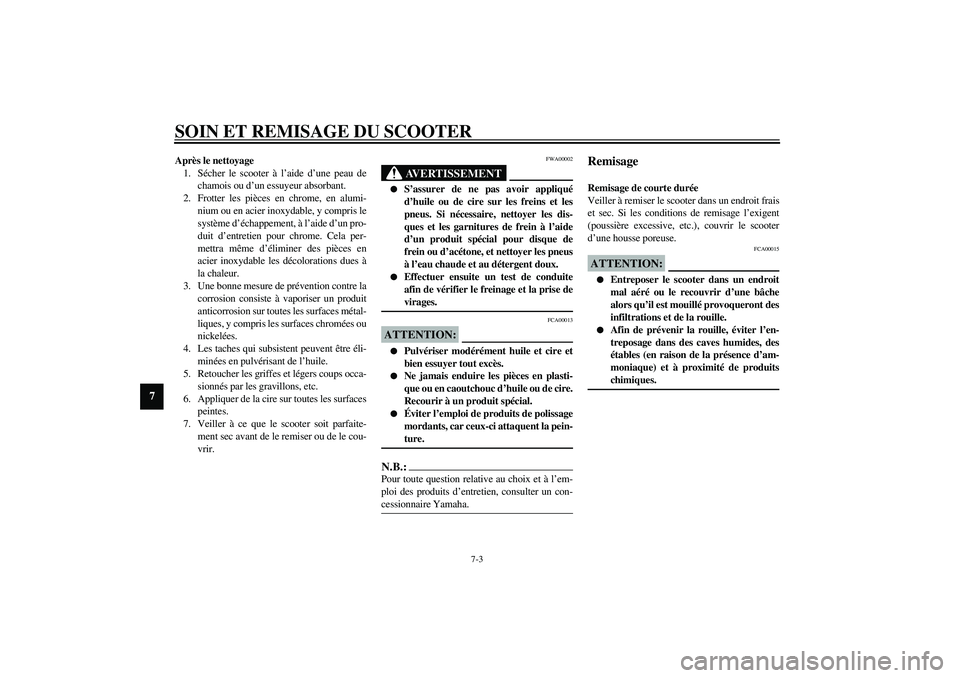

Après le nettoyage
1. Sécher le scooter à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Frotter les pièces en chrome, en alumi-
nium ou en acier inoxydable, y compris le
système d’échappement, à l’aide d’un pro-
duit d’entretien pour chrome. Cela per-
mettra même d’éliminer des pièces en
acier inoxydable les décolorations dues à
la chaleur.
3. Une bonne mesure de prévention contre la
corrosion consiste à vaporiser un produit
anticorrosion sur toutes les surfaces métal-
liques, y compris les surfaces chromées ou
nickelées.
4. Les taches qui subsistent peuvent être éli-
minées en pulvérisant de l’huile.
5. Retoucher les griffes et légers coups occa-
sionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les surfaces
peintes.
7. Veiller à ce que le scooter soit parfaite-
ment sec avant de le remiser ou de le cou-
vrir.
FWA00002
AVERTISSEMENT
_
S’assurer de ne pas avoir appliqué
d’huile ou de cire sur les freins et les
pneus. Si nécessaire, nettoyer les dis-
ques et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les pneus
à l’eau chaude et au détergent doux.
Effectuer ensuite un test de conduite
afin de vérifier le freinage et la prise de
virages.
_
FCA00013
ATTENTION:_
Pulvériser modérément huile et cire et
bien essuyer tout excès.
Ne jamais enduire les pièces en plasti-
que ou en caoutchouc d’huile ou de cire.
Recourir à un produit spécial.
Éviter l’emploi de produits de polissage
mordants, car ceux-ci attaquent la pein-
ture.
_N.B.:_ Pour toute question relative au choix et à l’em-
ploi des produits d’entretien, consulter un con-
cessionnaire Yamaha. _
Remisage Remisage de courte durée
Veiller à remiser le scooter dans un endroit frais
et sec. Si les conditions de remisage l’exigent
(poussière excessive, etc.), couvrir le scooter
d’une housse poreuse.
FCA00015
ATTENTION:_
Entreposer le scooter dans un endroit
mal aéré ou le recouvrir d’une bâche
alors qu’il est mouillé provoqueront des
infiltrations et de la rouille.
Afin de prévenir la rouille, éviter l’en-
treposage dans des caves humides, des
étables (en raison de la présence d’am-
moniaque) et à proximité de produits
chimiques.
_
Page 89 of 104
SOIN ET REMISAGE DU SCOOTER7-4
7

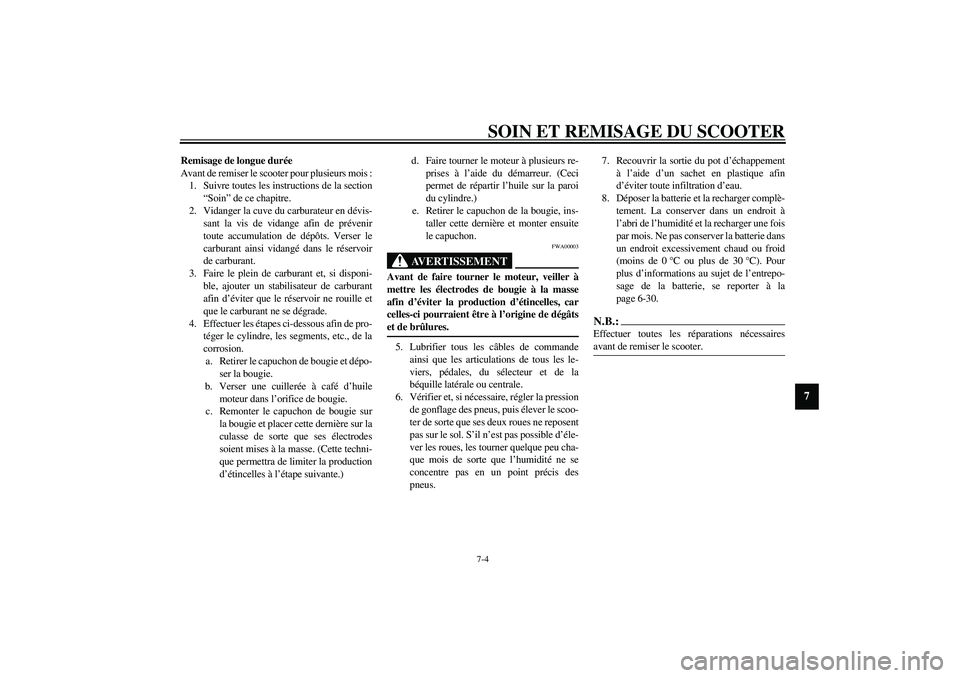

Remisage de longue durée
Avant de remiser le scooter pour plusieurs mois :
1. Suivre toutes les instructions de la section
“Soin” de ce chapitre.
2. Vidanger la cuve du carburateur en dévis-
sant la vis de vidange afin de prévenir
toute accumulation de dépôts. Verser le
carburant ainsi vidangé dans le réservoir
de carburant.
3. Faire le plein de carburant et, si disponi-
ble, ajouter un stabilisateur de carburant
afin d’éviter que le réservoir ne rouille et
que le carburant ne se dégrade.
4. Effectuer les étapes ci-dessous afin de pro-
téger le cylindre, les segments, etc., de la
corrosion.
a. Retirer le capuchon de bougie et dépo-
ser la bougie.
b. Verser une cuillerée à café d’huile
moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie sur
la bougie et placer cette dernière sur la
culasse de sorte que ses électrodes
soient mises à la masse. (Cette techni-
que permettra de limiter la production
d’étincelles à l’étape suivante.)d. Faire tourner le moteur à plusieurs re-
prises à l’aide du démarreur. (Ceci
permet de répartir l’huile sur la paroi
du cylindre.)
e. Retirer le capuchon de la bougie, ins-
taller cette dernière et monter ensuite
le capuchon.
FWA00003
AVERTISSEMENT
_ Avant de faire tourner le moteur, veiller à
mettre les électrodes de bougie à la masse
afin d’éviter la production d’étincelles, car
celles-ci pourraient être à l’origine de dégâts
et de brûlures. _5. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les le-
viers, pédales, du sélecteur et de la
béquille latérale ou centrale.
6. Vérifier et, si nécessaire, régler la pression
de gonflage des pneus, puis élever le scoo-
ter de sorte que ses deux roues ne reposent
pas sur le sol. S’il n’est pas possible d’éle-
ver les roues, les tourner quelque peu cha-
que mois de sorte que l’humidité ne se
concentre pas en un point précis des
pneus.7. Recouvrir la sortie du pot d’échappement
à l’aide d’un sachet en plastique afin
d’éviter toute infiltration d’eau.
8. Déposer la batterie et la recharger complè-
tement. La conserver dans un endroit à
l’abri de l’humidité et la recharger une fois
par mois. Ne pas conserver la batterie dans
un endroit excessivement chaud ou froid
(moins de 0°C ou plus de 30°C). Pour
plus d’informations au sujet de l’entrepo-
sage de la batterie, se reporter à la
page 6-30.
N.B.:_ Effectuer toutes les réparations nécessaires
avant de remiser le scooter. _
Page 90 of 104
