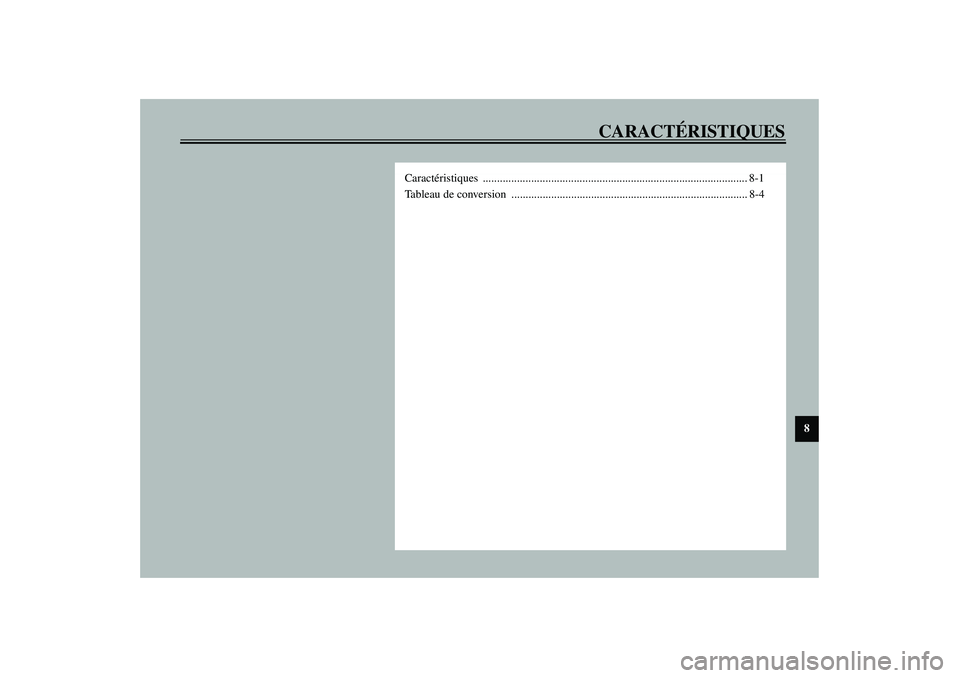

CARACTÉRISTIQUES
8
Caractéristiques ............................................................................................. 8-1
Tableau de conversion ................................................................................... 8-4

8-1
8
FAU01038

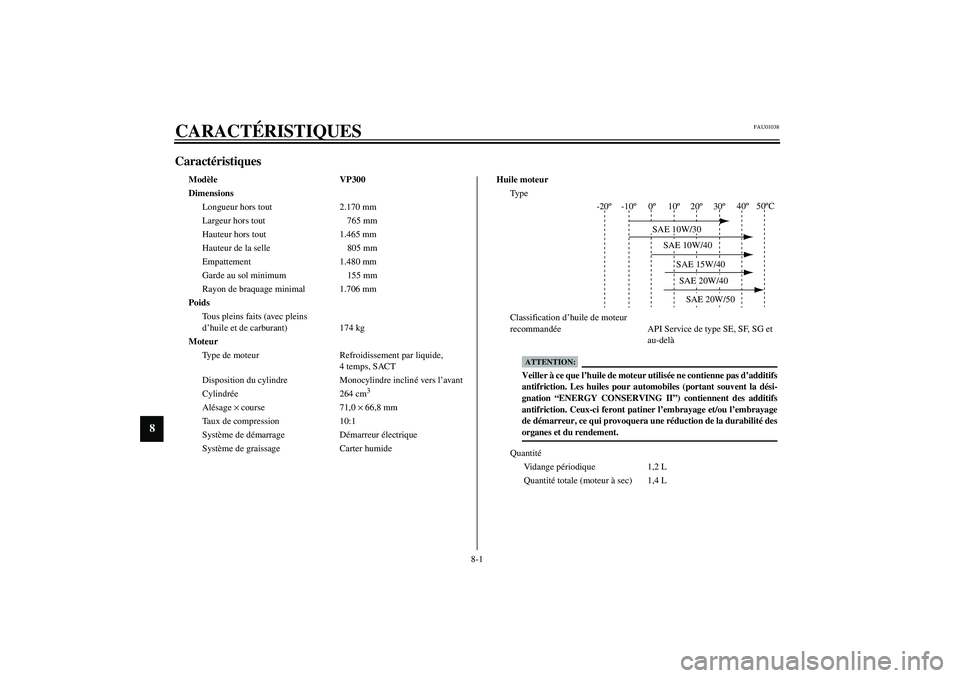

8-CARACTÉRISTIQUESCaractéristiques CS-
Modèle VP300
Dimensions
Longueur hors tout 2.170 mm
Largeur hors tout 765 mm
Hauteur hors tout 1.465 mm
Hauteur de la selle 805 mm
Empattement 1.480 mm
Garde au sol minimum 155 mm
Rayon de braquage minimal 1.706 mm
Poids
Tous pleins faits (avec pleins
d’huile et de carburant) 174 kg
Moteur
Type de moteur Refroidissement par liquide,
4temps, SACT
Disposition du cylindre Monocylindre incliné vers l’avant
Cylindrée264 cm
3
Alésage × course 71,0 × 66,8 mm
Taux de compression 10:1
Système de démarrage Démarreur électrique
Système de graissage Carter humideHuile moteur
Ty p e
Classification d’huile de moteur
recommandée API Service de type SE, SF, SG et
au-delà
Quantité
Vidange périodique 1,2 L
Quantité totale (moteur à sec) 1,4 L
-20º -10º 10º 20º 30º 40º 50ºC
0º
SAE 10W/30SAE 10W/40
SAE 15W/40SAE 20W/40SAE 20W/50
ATTENTION:Veiller à ce que l’huile de moteur utilisée ne contienne pas d’additifs
antifriction. Les huiles pour automobiles (portant souvent la dési-
gnation “ENERGY CONSERVING II”) contiennent des additifs
antifriction. Ceux-ci feront patiner l’embrayage et/ou l’embrayage
de démarreur, ce qui provoquera une réduction de la durabilité des
organes et du rendement.

CARACTÉRISTIQUES
8-2
8

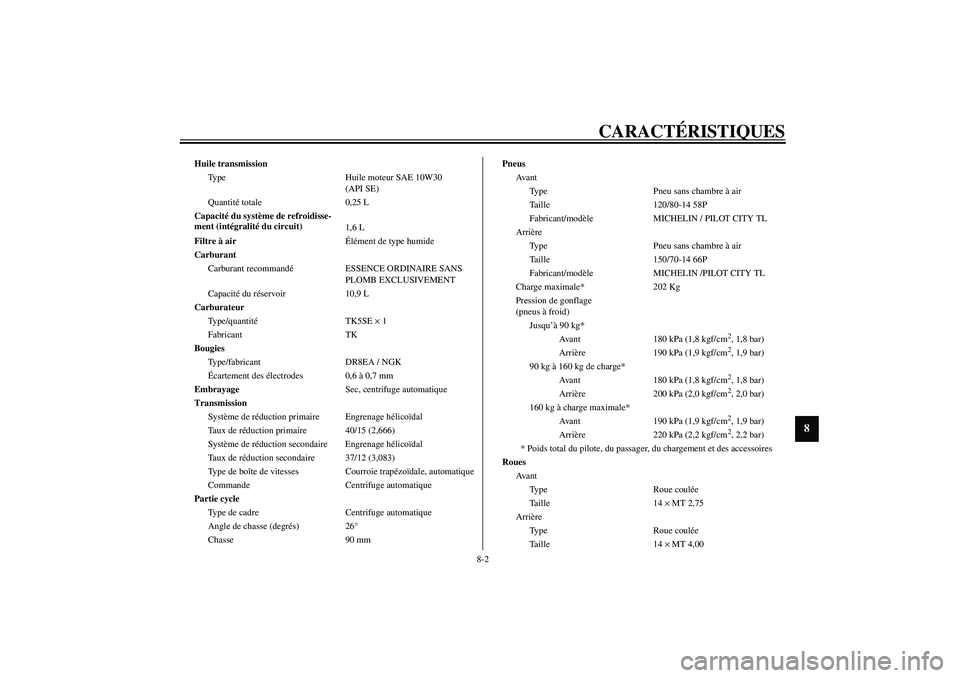

Huile transmission
Type Huile moteur SAE 10W30
(API SE)
Quantité totale 0,25 L
Capacité du système de refroidisse-
ment (intégralité du circuit)
1,6 L
Filtre à airÉlément de type humide
Carburant
Carburant recommandéESSENCE ORDINAIRE SANS
PLOMB EXCLUSIVEMENT
Capacité du réservoir 10,9 L
Carburateur
Type/quantitéTK5SE × 1
Fabricant TK
Bougies
Type/fabricant DR8EA / NGK
Écartement des électrodes 0,6 à 0,7 mm
EmbrayageSec, centrifuge automatique
Transmission
Système de réduction primaire Engrenage hélicoïdal
Ta u x d e réduction primaire 40/15 (2,666)
Système de réduction secondaire Engrenage hélicoïdal
Ta u x d e réduction secondaire 37/12 (3,083)
Type de boîte de vitesses Courroie trapézoïdale, automatique
Commande Centrifuge automatique
Partie cycle
Type de cadre Centrifuge automatique
Angle de chasse (degrés) 26°
Chasse 90 mmPneus
Av a n t
Type Pneu sans chambre à air
Taille 120/80-14 58P
Fabricant/modèle MICHELIN / PILOT CITY TL
Arrière
Type Pneu sans chambre à air
Taille 150/70-14 66P
Fabricant/modèle MICHELIN /PILOT CITY TL
Charge maximale* 202 Kg
Pression de gonflage
(pneus à froid)
Jusqu’à 90 kg*
Avant 180 kPa (1,8 kgf/cm
2, 1,8 bar)
Arrière 190 kPa (1,9 kgf/cm2, 1,9 bar)
90 kg à 160 kg de charge*
Avant 180 kPa (1,8 kgf/cm2, 1,8 bar)
Arrière 200 kPa (2,0 kgf/cm2, 2,0 bar)
160 kg à charge maximale*
Avant 190 kPa (1,9 kgf/cm2, 1,9 bar)
Arrière 220 kPa (2,2 kgf/cm2, 2,2 bar)
* Poids total du pilote, du passager, du chargement et des accessoires
Roues
Av a n t
Type Roue coulée
Taille 14 × MT 2,75
Arrière
Type Roue coulée
Taille 14 × MT 4,00

CARACTÉRISTIQUES
8-3
8

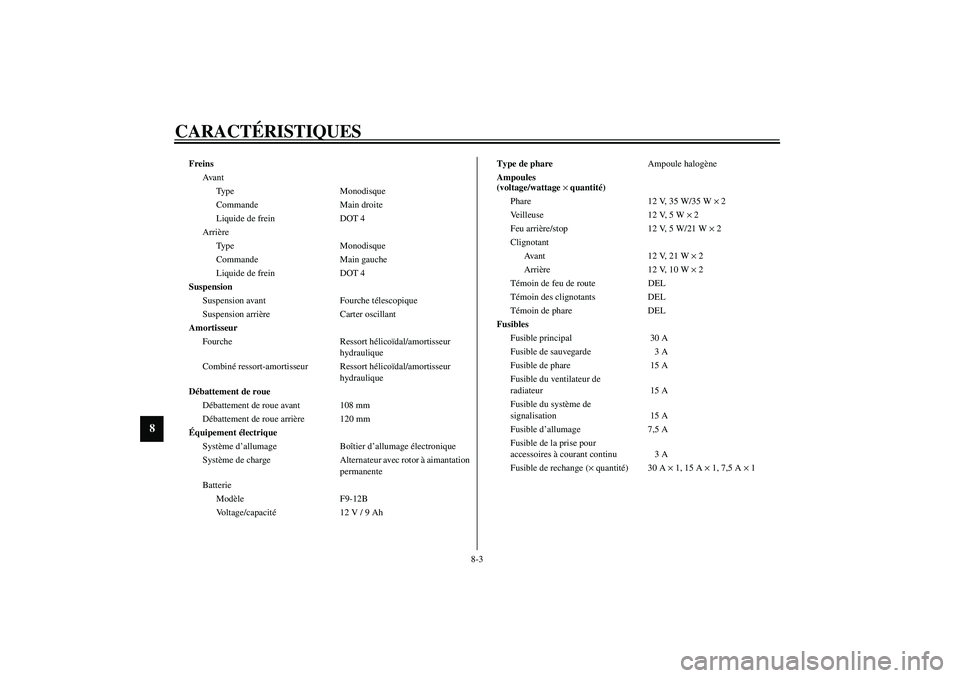

Freins
Ava n t
Type Monodisque
Commande Main droite
Liquide de frein DOT 4
Arrière
Type Monodisque
Commande Main gauche
Liquide de frein DOT 4
Suspension
Suspension avant Fourche télescopique
Suspension arrière Carter oscillant
Amortisseur
Fourche Ressort hélicoïdal/amortisseur
hydraulique
Combiné ressort-amortisseur Ressort hélicoïdal/amortisseur
hydraulique
Débattement de roue
Débattement de roue avant 108 mm
Débattement de roue arrière 120 mm
Équipement électrique
Système d’allumage Boîtier d’allumage électronique
Système de charge Alternateur avec rotor à aimantation
permanente
Batterie
Modèle F9-12B
Voltage/capacité12 V / 9 AhType de phareAmpoule halogène
Ampoules
(voltage/wattage ×
quantité)
Phare 12 V, 35 W/35 W × 2
Veilleuse 12 V, 5 W × 2
Feu arrière/stop 12 V, 5 W/21 W × 2
Clignotant
Av a n t 1 2 V, 2 1 W × 2
Arrière 12 V, 10 W × 2
Témoin de feu de route DEL
Témoin des clignotants DEL
Témoin de phare DEL
Fusibles
Fusible principal 30 A
Fusible de sauvegarde 3 A
Fusible de phare 15 A
Fusible du ventilateur de
radiateur 15 A
Fusible du système de
signalisation 15 A
Fusible d’allumage 7,5 A
Fusible de la prise pour
accessoires à courant continu 3 A
Fusible de rechange (× quantité)30 A × 1, 15 A × 1, 7,5 A × 1

CARACTÉRISTIQUES
8-4
8
FAU04513

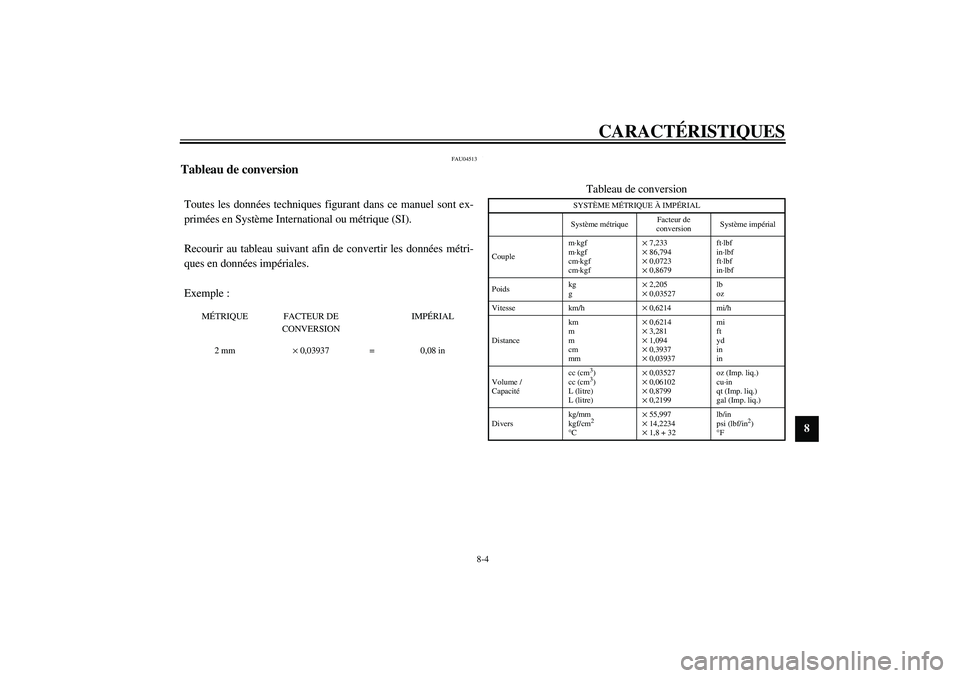

Tableau de conversion CS-04FToutes les données techniques figurant dans ce manuel sont ex-
primées en Système International ou métrique (SI).
Recourir au tableau suivant afin de convertir les données métri-
ques en données impériales.
Exemple :
MÉTRIQUE FACTEUR DE
CONVERSIONIMPÉRIAL
2 mm×
0,03937 = 0,08 in
Tableau de conversion
SYSTÈME MÉTRIQUE À IMPÉRIAL
Système métriqueFacteur de
conversionSystème impérial
Couplem·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Poidskg
g× 2,205× 0,03527lb
oz
Vitesse km/h× 0,6214 mi/h
Distancekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume /
Capacitécc (cm
3)
cc (cm3)
L (litre)
L (litre)
× 0,03527× 0,06102× 0,8799× 0,2199oz (Imp. liq.)
cu·in
qt (Imp. liq.)
gal (Imp. liq.)
Diverskg/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°F

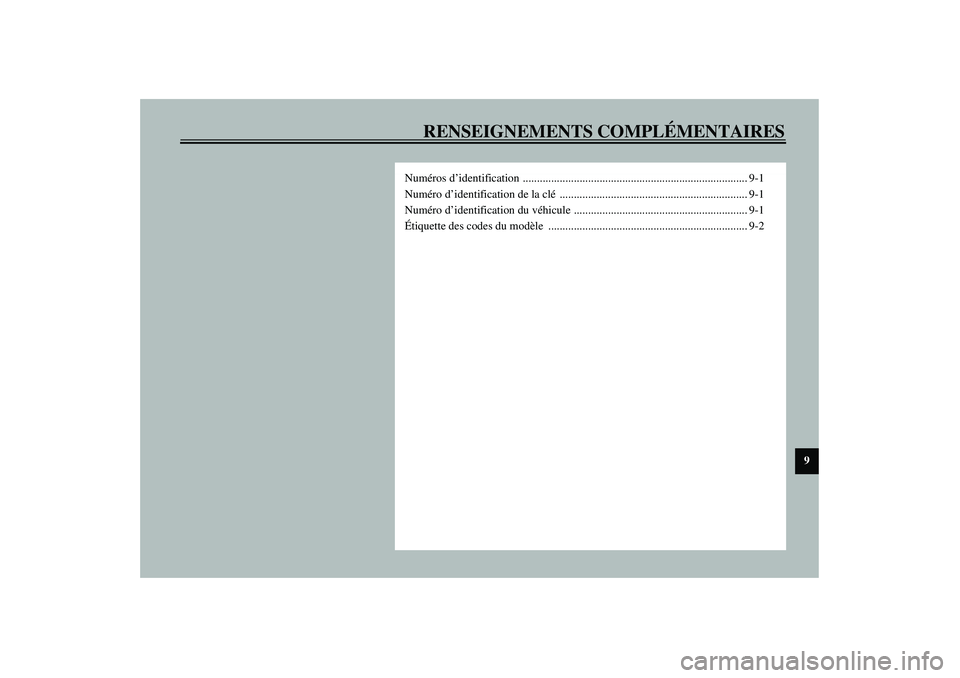

RENSEIGNEMENTS COMPLÉMENTAIRES
9
Numéros d’identification ............................................................................... 9-1
Numéro d’identification de la clé .................................................................. 9-1
Numéro d’identification du véhicule ............................................................. 9-1
Étiquette des codes du modèle ...................................................................... 9-2

9-1
9
FAU01039

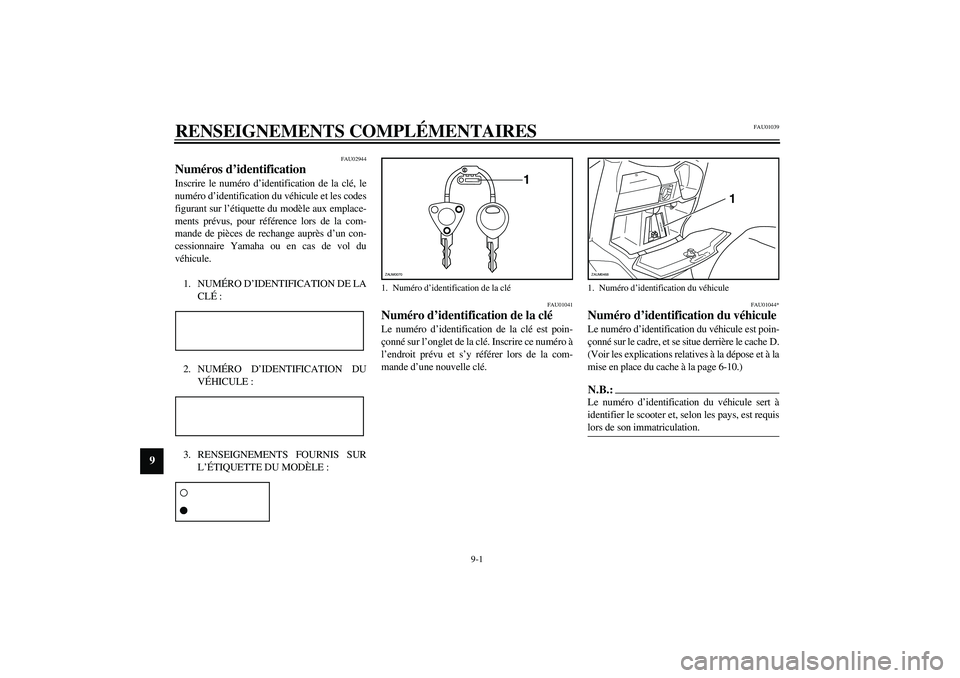

9-RENSEIGNEMENTS COMPLÉMENTAIRES
FAU02944
Numéros d’identification Inscrire le numéro d’identification de la clé, le
numéro d’identification du véhicule et les codes
figurant sur l’étiquette du modèle aux emplace-
ments prévus, pour référence lors de la com-
mande de pièces de rechange auprès d’un con-
cessionnaire Yamaha ou en cas de vol du
véhicule.
1. NUMÉRO D’IDENTIFICATION DE LA
CLÉ :CA-02F2. NUMÉRO D’IDENTIFICATION DU
VÉHICULE :CA-02F3. RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :CA-01FFAU01041
Numéro d’identification de la clé Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce numéro à
l’endroit prévu et s’y référer lors de la com-
mande d’une nouvelle clé.
FAU01044*
Numéro d’identification du véhicule Le numéro d’identification du véhicule est poin-
çonné sur le cadre, et se situe derrière le cache D.
(Voir les explications relatives à la dépose et à la
mise en place du cache à la page 6-10.)N.B.:_ Le numéro d’identification du véhicule sert à
identifier le scooter et, selon les pays, est requis
lors de son immatriculation. _
1. Numéro d’identification de la clé
1
ZAUM0070
1. Numéro d’identification du véhicule
x
xxxxxxxxx
1
ZAUM0468

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU01278

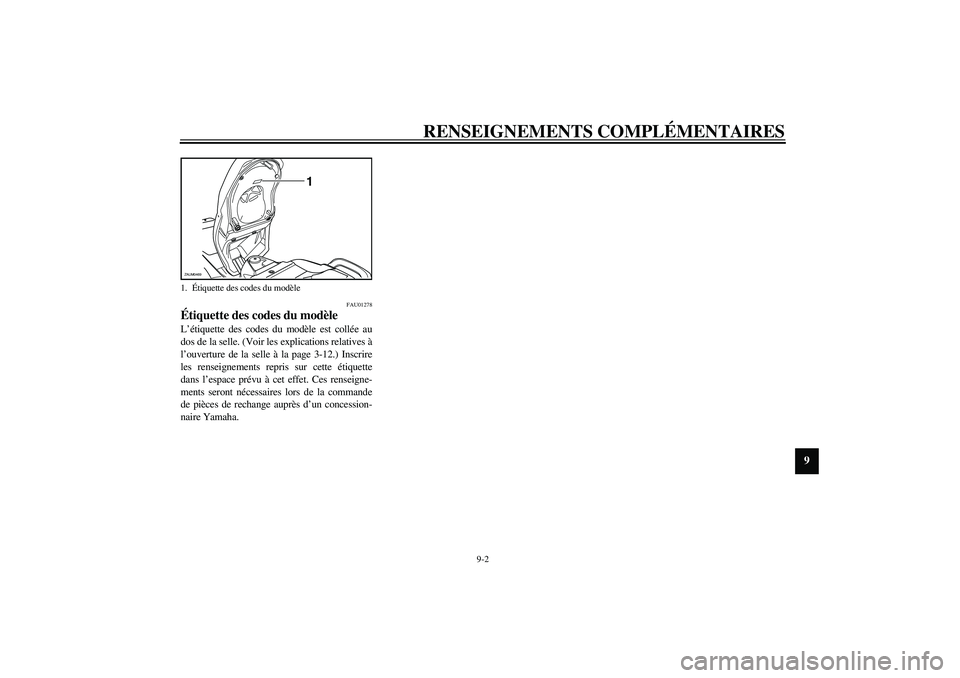

Étiquette des codes du modèle L’étiquette des codes du modèle est collée au
dos de la selle. (Voir les explications relatives à
l’ouverture de la selle à la page 3-12.) Inscrire
les renseignements repris sur cette étiquette
dans l’espace prévu à cet effet. Ces renseigne-
ments seront nécessaires lors de la commande
de pièces de rechange auprès d’un concession-
naire Yamaha. 1.Étiquette des codes du modèle
1
ZAUM0469

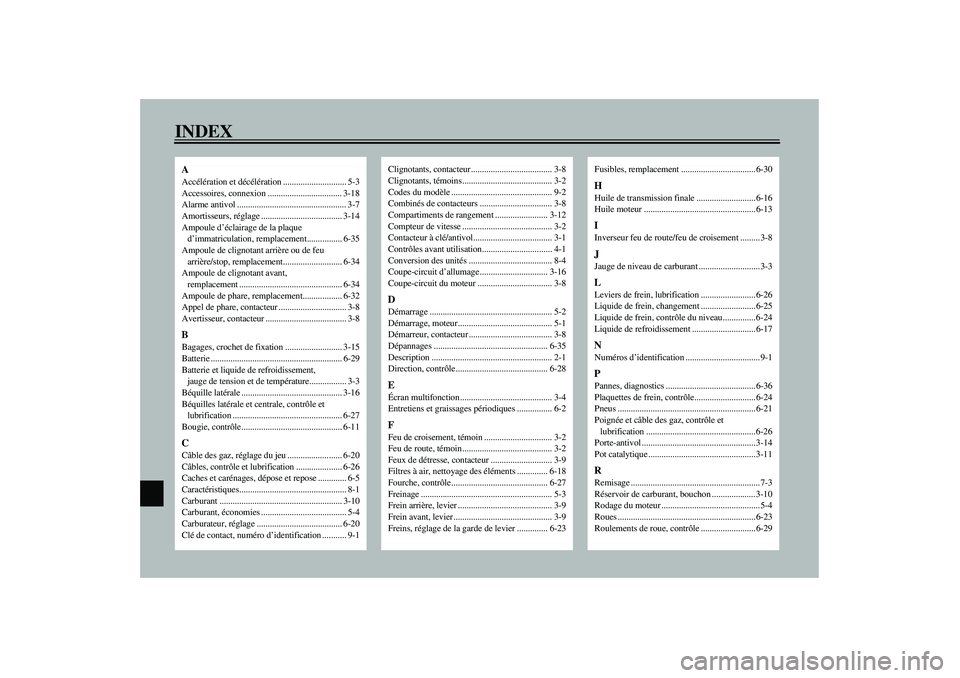

INDEXAAccélération et décélération ............................. 5-3
Accessoires, connexion .................................. 3-18
Alarme antivol .................................................. 3-7
Amortisseurs, réglage ..................................... 3-14
Ampoule d’éclairage de la plaque
d’immatriculation, remplacement................ 6-35
Ampoule de clignotant arrière ou de feu
arrière/stop, remplacement........................... 6-34
Ampoule de clignotant avant,
remplacement ............................................... 6-34
Ampoule de phare, remplacement.................. 6-32
Appel de phare, contacteur ............................... 3-8
Avertisseur, contacteur ..................................... 3-8BBagages, crochet de fixation .......................... 3-15
Batterie ............................................................ 6-29
Batterie et liquide de refroidissement,
jauge de tension et de température................. 3-3
Béquille latérale .............................................. 3-16
Béquilles latérale et centrale, contrôle et
lubrification .................................................. 6-27
Bougie, contrôle.............................................. 6-11CCâble des gaz, réglage du jeu ......................... 6-20
Câbles, contrôle et lubrification ..................... 6-26
Caches et carénages, dépose et repose ............. 6-5
Caractéristiques................................................. 8-1
Carburant ........................................................ 3-10
Carburant, économies ....................................... 5-4
Carburateur, réglage ....................................... 6-20
Clé de contact, numéro d’identification ........... 9-1
Clignotants, contacteur ..................................... 3-8
Clignotants, témoins ......................................... 3-2
Codes du modèle .............................................. 9-2
Combinés de contacteurs ................................. 3-8
Compartiments de rangement ........................ 3-12
Compteur de vitesse ......................................... 3-2
Contacteur à clé/antivol.................................... 3-1
Contrôles avant utilisation................................ 4-1
Conversion des unités ...................................... 8-4
Coupe-circuit d’allumage ............................... 3-16
Coupe-circuit du moteur .................................. 3-8DDémarrage ........................................................ 5-2
Démarrage, moteur ........................................... 5-1
Démarreur, contacteur ...................................... 3-8
Dépannages .................................................... 6-35
Description ....................................................... 2-1
Direction, contrôle .......................................... 6-28EÉcran multifonction .......................................... 3-4
Entretiens et graissages périodiques ................ 6-2FFeu de croisement, témoin ............................... 3-2
Feu de route, témoin ......................................... 3-2
Feux de détresse, contacteur ............................ 3-9
Filtres à air, nettoyage des éléments .............. 6-18
Fourche, contrôle ............................................ 6-27
Freinage ............................................................ 5-3
Frein arrière, levier ........................................... 3-9
Frein avant, levier ............................................. 3-9
Freins, réglage de la garde de levier .............. 6-23
Fusibles, remplacement .................................. 6-30HHuile de transmission finale ........................... 6-16
Huile moteur ................................................... 6-13IInverseur feu de route/feu de croisement ......... 3-8JJauge de niveau de carburant ............................ 3-3LLeviers de frein, lubrification ......................... 6-26
Liquide de frein, changement ......................... 6-25
Liquide de frein, contrôle du niveau............... 6-24
Liquide de refroidissement ............................. 6-17NNuméros d’identification .................................. 9-1PPannes, diagnostics ......................................... 6-36
Plaquettes de frein, contrôle............................ 6-24
Pneus ............................................................... 6-21
Poignée et câble des gaz, contrôle et
lubrification .................................................. 6-26
Porte-antivol .................................................... 3-14
Pot catalytique ................................................. 3-11RRemisage ........................................................... 7-3
Réservoir de carburant, bouchon .................... 3-10
Rodage du moteur ............................................. 5-4
Roues ............................................................... 6-23
Roulements de roue, contrôle ......................... 6-29
