YAMAHA VMAX 2001 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-8
6
2. Verwijder de bougie zoals weergege-
ven met behulp van de bougiesleutel
uit de boordgereedschapsset.
Controleren van de bougies
1. Kijk of op elke bougie de porseleinen
isolator rond de centrale elektrode
licht tot gemiddeld bruin verkleurd is
(de ideale kleur als normaal met de
machine wordt gereden).
2. Controleer of alle bougies in de motor
dezelfde kleur hebben.
OPMERKING:@ De motor is misschien defect als een van
de bougies een duidelijk andere kleur heeft.
Probeer dergelijke problemen niet zelf vast
te stellen. Laat in plaats daarvan uw motor-
fiets nakijken door een Yamaha dealer. @3. Controleer bij elke bougie of de elek-
troden zijn afgesleten en let op over-
matige koolaanslag of andere
neerslag. Vervang als dat nodig is.
Een bougie aanbrengen
1. Meet de elektrodenafstand met een
draadvoelmaat. Stel de afstand indien
nodig af volgens de specificatie.
2. Reinig het oppervlak van de bougie-
pakking en het pasvlak en verwijder
eventueel vuil uit de schroefdraad van
de bougie.
3. Breng de bougie aan met behulp van
de bougiesleutel en zet vast met het
correcte aanhaalmoment.
1. Bougiesleutel
Voorgeschreven bougie:
DPR8EA-9/NGK of
X24EPR-U9/DENSO
a. ElektrodenafstandElektrodenafstand:
0,8–0,9 mm
D_3lr.book Page 8 Monday, December 4, 2000 11:20 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-9
6
OPMERKING:@ Als er geen momentsleutel voorhanden is
om de bougie te monteren, is het aanhaal-
moment ongeveer correct als een kwart-
slag tot een halve slag–verder dan
handvast wordt aangedraaid. De bougie
moet echter zo snel mogelijk met het juiste
aanhaalmoment te worden aangedraaid. @4. Installeer de bougiedop.
DAU02938
Motorolie en oliefilterpatroon Voor iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon wor-
den vervangen volgens de intervalperioden
vermeld in het periodieke smeer- en onder-
houdsschema.
Om het motorolieniveau te controleren
1. Zet de motorfiets op de middenbok.OPMERKING:@ Zorg dat de motorfiets rechtop staat bij het
controleren van het motorolieniveau. Wan-
neer de motorfiets iets schuin staat, kan het
olieniveau al foutief worden afgelezen. @2. Start de motor, laat een paar minuten
warmdraaien en zet hem dan uit.3. Wacht een paar minuten tot de olie tot
rust is gekomen en controleer dan het
olieniveau via het kijkglas rechtsonder
in het carter.
OPMERKING:@ De motorolie moet tussen de merkstrepen
voor minimum- en maximumniveau staan. @4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie, van de aanbevo-
len soort, bij tot het correcte niveau. Aanhaalmoment:
Bougie:
18 Nm (1,8 m·kg)1. Kijkglas motorolieniveau
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
D_3lr.book Page 9 Monday, December 4, 2000 11:20 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-10
6
Om de motorolie te verversen (met of
zonder vervanging van oliefilterpatroon)
1. Start de motor, laat een paar minuten
warmdraaien en zet hem dan uit.
2. Zet een opvangbak onder de motor
om de gebruikte olie op te vangen.3. Verwijder de olievuldop en de aftap-
plug om de olie uit het carter te laten
stromen.
OPMERKING:@ Sla de stappen 4–6 over als het oliefilterpa-
troon niet wordt vervangen. @
4. Verwijder de oliefilterpatroon met een
oliefiltersleutel.OPMERKING:@ De Yamaha dealer kan een oliefiltersleutel
leveren. @
1. Olievuldop
1. Aftapplug motorolie
1. Oliefilterpatroon
2. Oliefiltersleutel
D_3lr.book Page 10 Monday, December 4, 2000 11:20 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-11
6
5. Smeer een dun laagje motorolie op de
o-ring van de nieuwe oliefilterpatroon.OPMERKING:@ Zorg dat de O-ring correct aanligt. @
6. Plaats de nieuwe oliefilterpatroon en
zet deze dan met een momentsleutel
vast met het voorgeschreven aanhaal-
moment.
7. Breng de olieaftapplug aan en zet
deze dan vast met het voorgeschre-
ven aanhaalmoment.8. Vul bij met de voorgeschreven hoe-
veelheid van de aanbevolen motoro-
lie, monteer dan de olievuldop en zet
deze vast.
1. O-ring
1. Momentsleutel
Aanhaalmoment:
Oliefilterpatroon:
17 Nm (1,7 m·kg)
Aanhaalmoment:
Aftapplug motorolie:
43 Nm (4,3 m·kg)
Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid:
Zonder vervanging van
oliefilterpatroon:
3,2 L
Met vervanging van oliefilterpatroon:
3,4 L
Totale hoeveelheid (droge motor):
4,0 L
D_3lr.book Page 11 Monday, December 4, 2000 11:20 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-12
6
DC000072
LET OP:@ l
Om het slippen van de koppeling te
voorkomen (de motorolie dient im-
mers ook voor smering van de kop-
peling) mogen geen chemische
additieven aan de olie worden toege-
voegd of oliën worden gebruikt met
een hogere kwaliteitsaanduiding
dan “CD”. Gebruik ook geen oliën
met een “ENERGY CONSERVING II”
of hogere aanduiding.
l
Zorg dat er geen verontreinigingen
in het carter terecht komen.
@9. Start de motor, laat hem een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.OPMERKING:@ Nadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan als het
olieniveau correct is. @
DC000067
LET OP:@ Zet de motor direct af als het waarschu-
wingslampje olieniveau knippert of blijft
branden en laat de machine controleren
door een Yamaha dealer. @10. Zet de motor af, controleer dan het
olieniveau en corrigeer zo nodig.
D_3lr.book Page 12 Monday, December 4, 2000 11:20 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-13
6
DAU02975

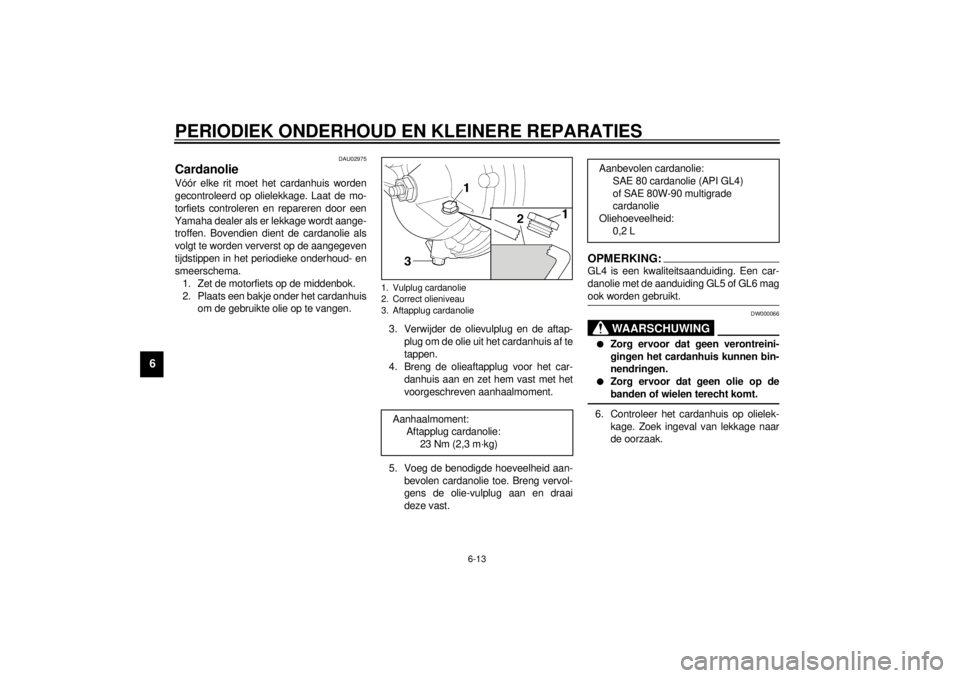

Cardanolie Vóór elke rit moet het cardanhuis worden
gecontroleerd op olielekkage. Laat de mo-
torfiets controleren en repareren door een
Yamaha dealer als er lekkage wordt aange-
troffen. Bovendien dient de cardanolie als
volgt te worden ververst op de aangegeven
tijdstippen in het periodieke onderhoud- en
smeerschema.
1. Zet de motorfiets op de middenbok.
2. Plaats een bakje onder het cardanhuis
om de gebruikte olie op te vangen.
3. Verwijder de olievulplug en de aftap-
plug om de olie uit het cardanhuis af te
tappen.
4. Breng de olieaftapplug voor het car-
danhuis aan en zet hem vast met het
voorgeschreven aanhaalmoment.
5. Voeg de benodigde hoeveelheid aan-
bevolen cardanolie toe. Breng vervol-
gens de olie-vulplug aan en draai
deze vast.
OPMERKING:@ GL4 is een kwaliteitsaanduiding. Een car-
danolie met de aanduiding GL5 of GL6 mag
ook worden gebruikt. @
DW000066
WAARSCHUWING
@ l
Zorg ervoor dat geen verontreini-
gingen het cardanhuis kunnen bin-
nendringen.
l
Zorg ervoor dat geen olie op de
banden of wielen terecht komt.
@6. Controleer het cardanhuis op olielek-
kage. Zoek ingeval van lekkage naar
de oorzaak.
1. Vulplug cardanolie
2. Correct olieniveau
3. Aftapplug cardanolie
Aanhaalmoment:
Aftapplug cardanolie:
23 Nm (2,3 m·kg)
Aanbevolen cardanolie:
SAE 80 cardanolie (API GL4)
of SAE 80W-90 multigrade
cardanolie
Oliehoeveelheid:
0,2 L
D_3lr.book Page 13 Monday, December 4, 2000 11:20 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-14
6
DAU03416

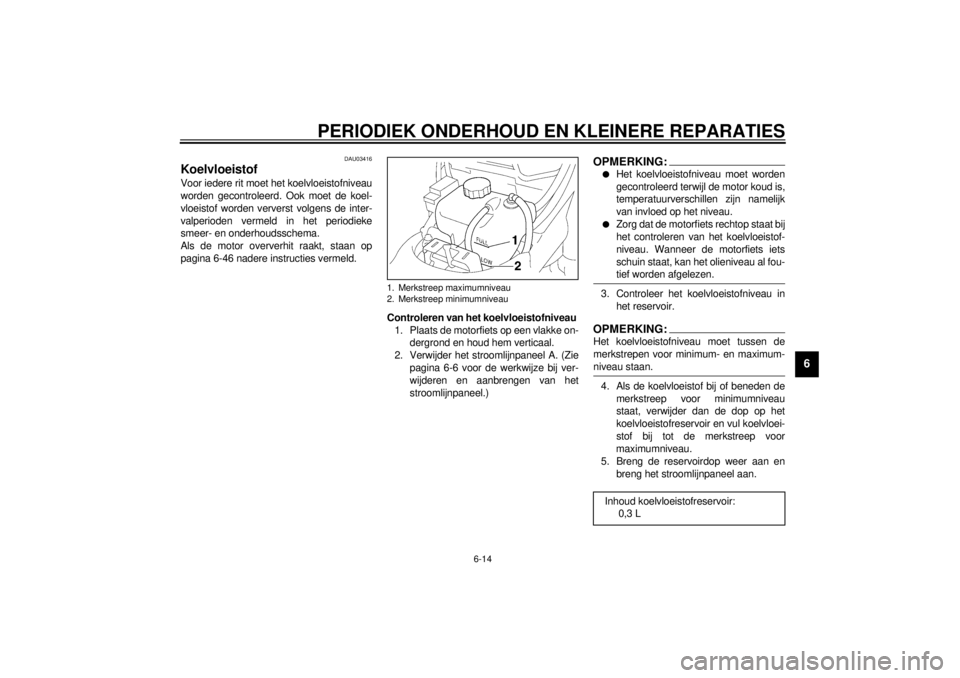

Koelvloeistof Voor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
Als de motor oververhit raakt, staan op
pagina 6-46 nadere instructies vermeld.
Controleren van het koelvloeistofniveau
1. Plaats de motorfiets op een vlakke on-
dergrond en houd hem verticaal.
2. Verwijder het stroomlijnpaneel A. (Zie
pagina 6-6 voor de werkwijze bij ver-
wijderen en aanbrengen van het
stroomlijnpaneel.)
OPMERKING:@ l
Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud is,
temperatuurverschillen zijn namelijk
van invloed op het niveau.
l
Zorg dat de motorfiets rechtop staat bij
het controleren van het koelvloeistof-
niveau. Wanneer de motorfiets iets
schuin staat, kan het olieniveau al fou-
tief worden afgelezen.
@3. Controleer het koelvloeistofniveau in
het reservoir.OPMERKING:@ Het koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-
niveau staan. @4. Als de koelvloeistof bij of beneden de
merkstreep voor minimumniveau
staat, verwijder dan de dop op het
koelvloeistofreservoir en vul koelvloei-
stof bij tot de merkstreep voor
maximumniveau.
5. Breng de reservoirdop weer aan en
breng het stroomlijnpaneel aan.
1. Merkstreep maximumniveau
2. Merkstreep minimumniveau
Inhoud koelvloeistofreservoir:
0,3 L
D_3lr.book Page 14 Monday, December 4, 2000 11:20 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-15
6
DC000080
LET OP:@ l
Als er geen koelvloeistof voorhan-
den is, gebruik in plaats daarvan
dan gedistilleerd water of zacht lei-
dingwater. Gebruik geen hard water
of zout water, hierdoor kan de
motor worden beschadigd.
l
Wanneer water werd gebruikt in
plaats van koelvloeistof, ververs
dan zo snel mogelijk met koelvloei-
stof, anders wordt de motor onvol-
doende gekoeld en is het
koelsysteem niet beschermd tegen
bevriezing en corrosie.
l
Als water aan de koelvloeistof is
toegevoegd, vraag dan zo snel mo-
gelijk een Yamaha dealer het anti-
vries percentage van de
koelvloeistof te controleren, anders
zal de koelvloeistof minder effectief
zijn.
@
DW000067
WAARSCHUWING
@ Verwijder de koelvloeistofradiator-
vuldop nooit terwijl de motor nog heet
is. @
OPMERKING:@ De koelvloeistofradiatorkoelvin schakelt au-
tomatisch aan of uit, afhankelijk van de tem-
peratuur van de koelvloeistof in de
koelvloeistofradiator. Als de motor overver-
hit raakt, staan op pagina 6-46 nadere in-
structies vermeld. @
DAU03417
Verversen van de koelvloeistof
1. Zet de motorfiets op een vlakke onder-
grond en laat het motorblok zo nodig
afkoelen.
2. Verwijder het stroomlijnpaneel A en
het paneel A. (Zie pagina 6-6 en 6-7
voor de werkwijze bij het verwijderen
en aanbrengen van het rijderzadel en
van het stroomlijnpaneel en het frame-
paneel.)
3. Schuif een opvangbak onder de motor
om de gebruikte koelvloeistof op te
vangen.
D_3lr.book Page 15 Monday, December 4, 2000 11:20 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-16
6

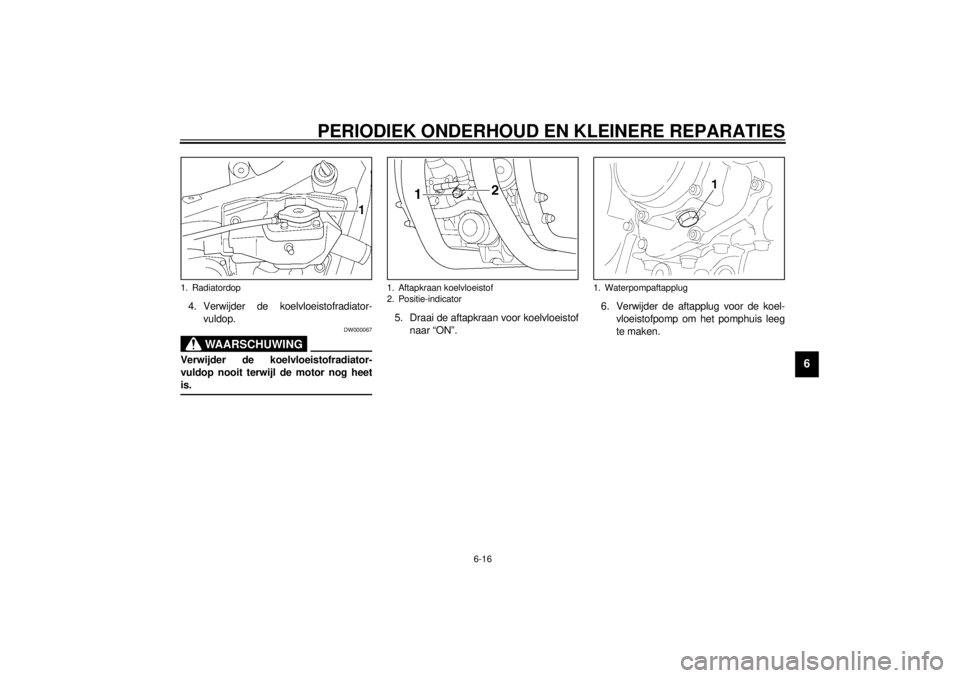

4. Verwijder de koelvloeistofradiator-
vuldop.
DW000067
WAARSCHUWING
@ Verwijder de koelvloeistofradiator-
vuldop nooit terwijl de motor nog heet
is. @
5. Draai de aftapkraan voor koelvloeistof
naar “ON”.6. Verwijder de aftapplug voor de koel-
vloeistofpomp om het pomphuis leeg
te maken.
1. Radiatordop
1. Aftapkraan koelvloeistof
2. Positie-indicator
1. Waterpompaftapplug
D_3lr.book Page 16 Monday, December 4, 2000 11:20 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-17
6
7. Verwijder de afsluitplaatjes voor de ci-
linderaftappluggen aan de buitenzijde
van de cilinderblokken door de
schroeven te verwijderen.8. Verwijder de rubber aftappluggen om
de koelvloeistof uit het motorblok te la-
ten stromen.
9. Spoel het koelsysteem grondig door
met schoon leidingwater, nadat alle
koelvloeistof is uitgestroomd.
10. Breng de waterpompaftapplug aan en
zet hem vast met het voorgeschreven
aanhaalmoment.
OPMERKING:@ Controleer of de ring beschadigd is en ver-
vang hem zo nodig. @
11. Breng de rubber aftappluggen aan en
monteer dan de afsluitplaatjes over de
aftappluggen.OPMERKING:@ Controleer de rubber pluggen op beschadi-
ging en vervang ze zo nodig. @12. Draai de aftapkraan voor koelvloeistof
naar “OFF”.
13. Giet de aanbevolen koelvloeistof in
het reservoir tot aan de merkstreep
voor maximumniveau en breng dan de
dop aan.
14. Giet de aanbevolen koelvloeistof in de
koelvloeistofradiator tot hij vol is.
1. Schroef (´ 4)
1. Rubber aftapplug voor koelvloeistof (´ 4)
Aanhaalmoment:
Waterpompaftapplug:
43 Nm (4,3 m·kg)
D_3lr.book Page 17 Monday, December 4, 2000 11:20 AM
