YAMAHA WR 250F 2007 Notices Demploi (in French)

5 - 254
ENG

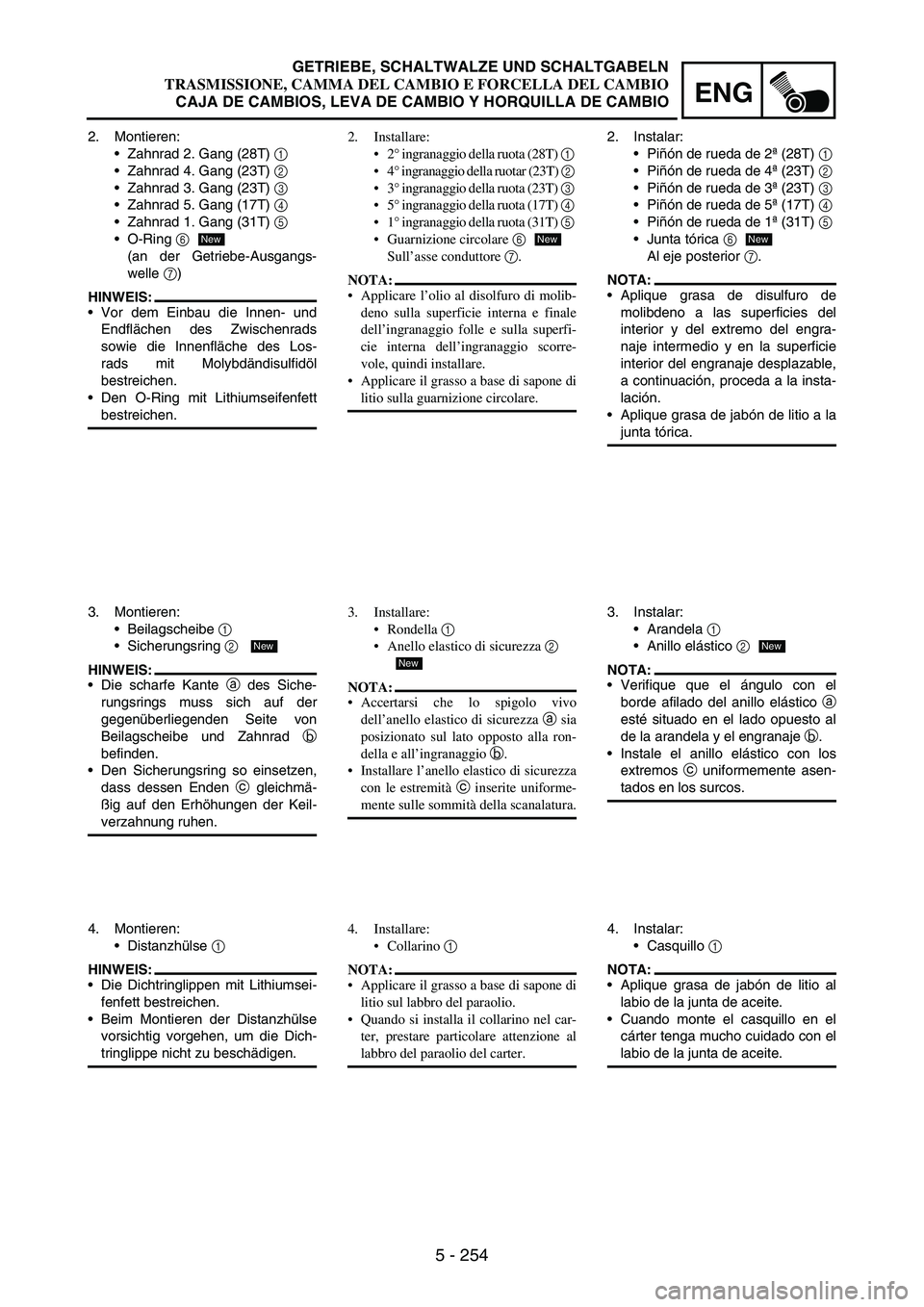

2. Montieren:
Zahnrad 2. Gang (28T)
1
Zahnrad 4. Gang (23T)
2
Zahnrad 3. Gang (23T)
3
Zahnrad 5. Gang (17T)
4
Zahnrad 1. Gang (31T)
5
O-Ring
6
(an der Getriebe-Ausgangs-
welle
7)
HINWEIS:
Vor dem Einbau die Innen- und
Endflächen des Zwischenrads
sowie die Innenfläche des Los-
rads mit Molybdändisulfidöl
bestreichen.
Den O-Ring mit Lithiumseifenfett
bestreichen.
New
3. Montieren:
Beilagscheibe
1
Sicherungsring
2
HINWEIS:
Die scharfe Kante
a des Siche-
rungsrings muss sich auf der
gegenüberliegenden Seite von
Beilagscheibe und Zahnrad
b
befinden.
Den Sicherungsring so einsetzen,
dass dessen Enden
c gleichmä-
ßig auf den Erhöhungen der Keil-
verzahnung ruhen.
New
4. Montieren:
Distanzhülse
1
HINWEIS:
Die Dichtringlippen mit Lithiumsei-
fenfett bestreichen.
Beim Montieren der Distanzhülse
vorsichtig vorgehen, um die Dich-
tringlippe nicht zu beschädigen.2. Installare:
2° ingranaggio della ruota (28T) 1
4° ingranaggio della ruotar (23T) 2
3° ingranaggio della ruota (23T) 3
5° ingranaggio della ruota (17T) 4
1° ingranaggio della ruota (31T) 5
Guarnizione circolare 6
Sull’asse conduttore 7.
NOTA:
Applicare l’olio al disolfuro di molib-
deno sulla superficie interna e finale
dell’ingranaggio folle e sulla superfi-
cie interna dell’ingranaggio scorre-
vole, quindi installare.
Applicare il grasso a base di sapone di
litio sulla guarnizione circolare.
New
3. Installare:
Rondella 1
Anello elastico di sicurezza 2
NOTA:
Accertarsi che lo spigolo vivo
dell’anello elastico di sicurezza a sia
posizionato sul lato opposto alla ron-
della e all’ingranaggio b.
Installare l’anello elastico di sicurezza
con le estremità c inserite uniforme-
mente sulle sommità della scanalatura.
New
4. Installare:
Collarino 1
NOTA:
Applicare il grasso a base di sapone di
litio sul labbro del paraolio.
Quando si installa il collarino nel car-
ter, prestare particolare attenzione al
labbro del paraolio del carter.2. Instalar:
Piñón de rueda de 2ª (28T)
1
Piñón de rueda de 4ª (23T)
2
Piñón de rueda de 3ª (23T)
3
Piñón de rueda de 5ª (17T)
4
Piñón de rueda de 1ª (31T)
5
Junta tórica
6
Al eje posterior
7.
NOTA:
Aplique grasa de disulfuro de
molibdeno a las superficies del
interior y del extremo del engra-
naje intermedio y en la superficie
interior del engranaje desplazable,
a continuación, proceda a la insta-
lación.
Aplique grasa de jabón de litio a la
junta tórica.
New
3. Instalar:
Arandela
1
Anillo elástico
2
NOTA:
Verifique que el ángulo con el
borde afilado del anillo elástico
a
esté situado en el lado opuesto al
de la arandela y el engranaje
b.
Instale el anillo elástico con los
extremos
c uniformemente asen-
tados en los surcos.
New
4. Instalar:
Casquillo
1
NOTA:
Aplique grasa de jabón de litio al
labio de la junta de aceite.
Cuando monte el casquillo en el
cárter tenga mucho cuidado con el
labio de la junta de aceite.
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO

5 - 255
ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
5. Install:
Shift fork 1 (L)
1
Shift fork 2 (C)
2
Shift fork 3 (R)
3
Shift cam
4
To main axle and drive axle.
NOTE:Apply the molybdenum disulfide oil
on the shift fork grooves.
Mesh the shift fork #1 (L) with the
4th wheel gear
5 and #3 (R) with
the 5th wheel gear
7 on the drive
axle.
Mesh the shift fork #2 (C) with the
3rd pinion gear
6 on the main
axle.
6. Install:
Transmission assembly
1
To left crankcase
2.
NOTE:Apply the engine oil on the bearings
and guide bars.
7. Check:
Shifter operation
Transmission operation
Unsmooth operation
→
Repair.
5. Monter:
Fourchette de sélection 1 (G) 1
Fourchette 2 (C) 2
Fourchette 3 (D) 3
Tambour 4
Sur l’arbre primaire et l’arbre
secondaire.
N.B.:
Appliquer de l’huile au bisulfure de
molybdène sur les gorges des four-
chettes de sélection.
Engrener la fourchette de sélection
n°1 (G) avec le pignon de 4ème 5 et
la fourchette n°3 (D) avec le pignon de
5ème 7 de l’arbre secondaire.
Engrener la fourchette n°2 (C) avec le
pignon de 3ème 6 de l’arbre princi-
pal.
6. Monter:
Boîte de vitesses complète 1
Sur le carter gauche 2.
N.B.:
Appliquer de l’huile moteur sur les rou-
lements et les barres de guidage.
7. Contrôler:
Fonctionnement du sélecteur
Fonctionnement de la boîte de
vitesses
Fonctionnement irrégulier →
Réparer.
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION

5 - 256
ENG

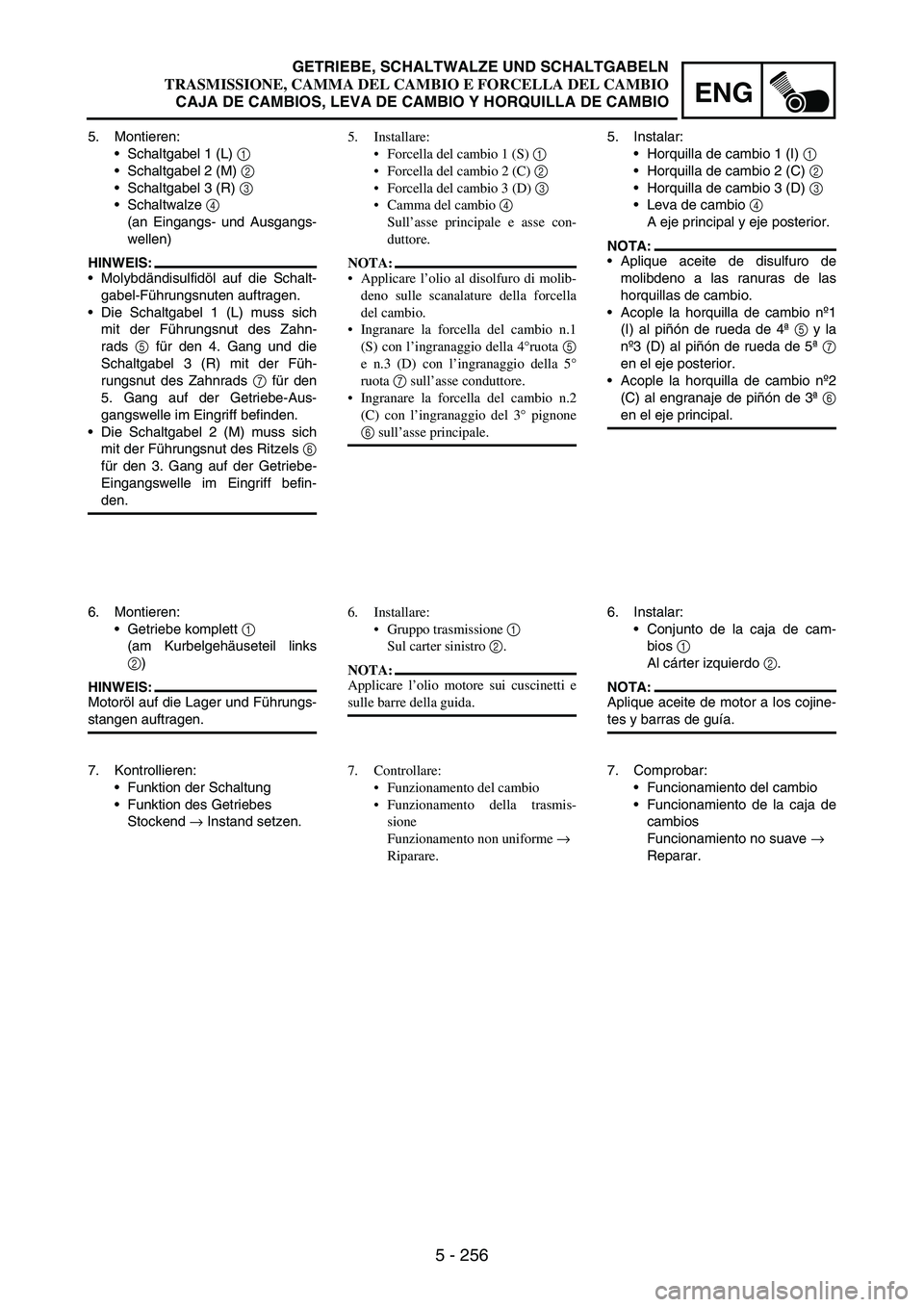

5. Montieren:
Schaltgabel 1 (L)
1
Schaltgabel 2 (M)
2
Schaltgabel 3 (R)
3
Schaltwalze
4
(an Eingangs- und Ausgangs-
wellen)
HINWEIS:
Molybdändisulfidöl auf die Schalt-
gabel-Führungsnuten auftragen.
Die Schaltgabel 1 (L) muss sich
mit der Führungsnut des Zahn-
rads
5 für den 4. Gang und die
Schaltgabel 3 (R) mit der Füh-
rungsnut des Zahnrads
7 für den
5. Gang auf der Getriebe-Aus-
gangswelle im Eingriff befinden.
Die Schaltgabel 2 (M) muss sich
mit der Führungsnut des Ritzels
6
für den 3. Gang auf der Getriebe-
Eingangswelle im Eingriff befin-
den.
6. Montieren:
Getriebe komplett
1
(am Kurbelgehäuseteil links
2)
HINWEIS:
Motoröl auf die Lager und Führungs-
stangen auftragen.
7. Kontrollieren:
Funktion der Schaltung
Funktion des Getriebes
Stockend
→ Instand setzen.5. Installare:
Forcella del cambio 1 (S) 1
Forcella del cambio 2 (C) 2
Forcella del cambio 3 (D) 3
Camma del cambio 4
Sull’asse principale e asse con-
duttore.
NOTA:
Applicare l’olio al disolfuro di molib-
deno sulle scanalature della forcella
del cambio.
Ingranare la forcella del cambio n.1
(S) con l’ingranaggio della 4°ruota 5
e n.3 (D) con l’ingranaggio della 5°
ruota 7 sull’asse conduttore.
Ingranare la forcella del cambio n.2
(C) con l’ingranaggio del 3° pignone
6 sull’asse principale.
6. Installare:
Gruppo trasmissione 1
Sul carter sinistro 2.
NOTA:
Applicare l’olio motore sui cuscinetti e
sulle barre della guida.
7. Controllare:
Funzionamento del cambio
Funzionamento della trasmis-
sione
Funzionamento non uniforme →
Riparare.5. Instalar:
Horquilla de cambio 1 (I)
1
Horquilla de cambio 2 (C)
2
Horquilla de cambio 3 (D)
3
Leva de cambio
4
A eje principal y eje posterior.
NOTA:
Aplique aceite de disulfuro de
molibdeno a las ranuras de las
horquillas de cambio.
Acople la horquilla de cambio nº1
(I) al piñón de rueda de 4ª
5 y la
nº3 (D) al piñón de rueda de 5ª
7
en el eje posterior.
Acople la horquilla de cambio nº2
(C) al engranaje de piñón de 3ª
6
en el eje principal.
6. Instalar:
Conjunto de la caja de cam-
bios
1
Al cárter izquierdo
2.
NOTA:
Aplique aceite de motor a los cojine-
tes y barras de guía.
7. Comprobar:
Funcionamiento del cambio
Funcionamiento de la caja de
cambios
Funcionamiento no suave
→
Reparar.
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO

6 - 1
CHASFRONT WHEEL AND REAR WHEEL
EC500000
CHASSIS
EC590000
FRONT WHEEL
AND REAR WHEEL
EC598000FRONT WHEEL
NOTE:This section is intended for those who have basic knowledge and skill concerning the
servicing of Yamaha motorcycles (e.g., Yamaha dealers, service engineers, etc.)
Those who have little knowledge and skill concerning servicing are requested not to
undertake inspection, adjustment, disassembly, or reassembly only by reference to
this manual. It may lead to servicing trouble and mechanical damage.
Extent of removal:
1 Front wheel removal
2 Wheel bearing removal
3 Brake disc removal
Extent of removal Order Part name Q’ty Remarks
FRONT WHEEL REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over. Preparation for removal Hold the machine by placing the suitable
stand under the engine.
1 Bolt (axle holder) 4 Only loosening.
2 Nut (front wheel axle) 1
3 Front wheel axle 1
4 Front wheel 1
5 Speed sensor 1
6 Collar 1
7 Oil seal 1
8 Bearing 2 Refer to “REMOVAL POINTS”.
9 Brake disc 1
1
2
3
3

6 - 2
CHAS
CHÂSSIS
ROUE AVANT ET
ROUE ARRIERE
ROUE AVANT
Organisation de la dépose:1 Dépose de la roue avant2 Dépose du roulement de roue
3 Dépose du disque de frein
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE LA ROUE AVANT
AVERTISSEMENTBien caler la moto afin qu’elle ne risque pas de bascu-ler. Préparation à la dépose Caler la moto en plaçant un support adéquat
sous le moteur.
1 Boulon (support d’axe) 4 Desserrer uniquement.
2 Ecrou (axe de roue avant) 1
3 Axe de roue avant 1
4 Roue avant 1
5 Capteur de vitesse 1
6Entretoise épaulée1
7 Bague d’étanchéité1
8 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
9 Disque de frein 1
N.B.:
Cette section est destinée aux personnes possédant des connaissances et des compétences de
base pour l’entretien des motos Yamaha (par ex.: concessionnaires Yamaha, techniciens
d’entretien, etc.). Les personnes non qualifiées ne doivent entreprendre les opérations d’ins-
pection, de réglage, de démontage ou de remontage que s’ils se réfèrent à ce manuel. Sinon,
ils pourraient engendrer des problèmes d’entretien et des dommages mécaniques.
1
2
3
3
FAHRWERK
VORDER- UND
HINTERRAD
VORDERRAD
Arbeitsumfang:
1 Vorderrad demontieren
2 Radlager demontieren
3 Bremsscheibe demontieren
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
VORDERRAD DEMONTIEREN
WARNUNG
Das Fahrzeug sicher abstützen, damit es nichtumfallen kann. Vorbereitungsarbeiten Das Motorrad am Motor aufbocken und in
gerader Stellung halten.
1 Achshalterungs-Schraube 4 Lediglich lockern.
2 Vorderachs-Mutter 1
3 Vorderachse 1
4 Vorderrad 1
5 Geschwindigkeitssensor 1
6 Distanzhülse 1
7 Dichtring 1
8 Lager 2 Siehe unter “DEMONTAGE-EINZELHEITEN”.
9 Bremsscheibe 1
HINWEIS:
Dieser Abschnitt ist für Personen, die über grundlegende Kenntnisse und Fähigkei-
ten in der Wartung von Yamaha-Motorrädern verfügen (z.B.: Yamaha-Händler, War-
tungspersonal etc.). Personen mit geringen Kenntnissen und Fähigkeiten über
Wartungsarbeiten wird empfohlen, keine Inspektionen, Einstellungen, Demontagen
durchzuführen und Montagen nur mit Hilfe dieses Handbuchs vorzunehmen. Es
könnten sonst Wartungsprobleme und mechanische Schäden auftreten.
1
2
3
3
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
1
2
3
4
5
6
7

6 - 3
CHAS
PARTE CICLISTICA
RUOTA ANTERIORE
E POSTERIORE
RUOTA ANTERIORE
NOTA:
Questo paragrafo è rivolto a coloro che possiedono già conoscenze e competenze di base rela-
tive alla manutenzione di motocicli Yamaha (p.es. concessionari Yamaha, tecnici della manu-
tenzione, ecc.). Alle persone con scarse conoscenze e competenze in materia di manutenzione
si consiglia di non eseguire alcun intervento di ispezione, regolazione, smontaggio o rimontag-
gio facendo esclusivamente riferimento al presente manuale. Ciò potrebbe comportare pro-
blemi di manutenzione e danni meccanici.
Estensione della rimozione:1
Rimozione ruota anteriore2
Rimozione cuscinetto della ruota
3
Rimozione disco del freno
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE RUOTA ANTERIORE
AVVERTENZA
Sostenere saldamente la macchina in modo che non cisia il rischio che si rovesci. Preparazione per la rimozione Sostenere la macchina ponendo un apposito
cavalletto sotto il motore.
1 Bullone (supporto asse) 4 Allentare soltanto.
2 Dado (asse della ruota anteriore) 1
3 Asse della ruota anteriore 1
4 Ruota anteriore 1
5 Speed sensor 1
6 Collarino 1
7 Paraolio 1
8 Cuscinetto 2 Fare riferimento a “PUNTI DI RIMOZIONE”.
9 Disco freno 1
1
2
3
3
RUOTA ANTERIORE E POSTERIORE

6 - 4
CHAS
CHASIS
RUEDA DELANTERA
Y RUEDA TRASERA
RUEDA DELANTERA
Extensión del desmontaje:
1 Desmontaje de la rueda delantera
2 Extracción del cojinete de la rueda
3 Desmontaje del disco de freno
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DE LA RUEDA
DELANTERA
ADVERTENCIA
Sujete firmemente la máquina de forma que noexista riesgo de que se caiga. Preparación para el
desmontajeSujete la máquina colocando un soporte
adecuado debajo del motor.
1 Tornillo (soporte del eje) 4 Sólo aflojar.
2 Tuerca (eje de la rueda delantera) 1
3 Eje de la rueda delantera 1
4 Rueda delantera 1
5 Sensor de velocidad 1
6 Casquillo 1
7 Junta de aceite 1
8 Cojinete 2 Consulte el apartado “PUNTOS DE
DESMONTAJE”.
9 Disco de freno 1
NOTA:
Esta sección está dirigida a los usuarios que tienen conocimientos y habilidades
básicos referentes al mantenimiento de motocicletas Yamaha (p.ej., distribuidores
Yamaha, ingenieros de mantenimiento, etc.) Recomendamos que los usuarios con
pocos conocimientos y habilidades referentes al mantenimiento no inspeccionen,
ajusten, desmonten ni vuelvan a montar sólo tomando este manual como referencia.
Puede provocar problemas de mantenimiento y daños mecánicos.
1
2
3
3
RUEDA DELANTERA Y RUEDA TRASERA

6 - 5
CHASFRONT WHEEL AND REAR WHEEL

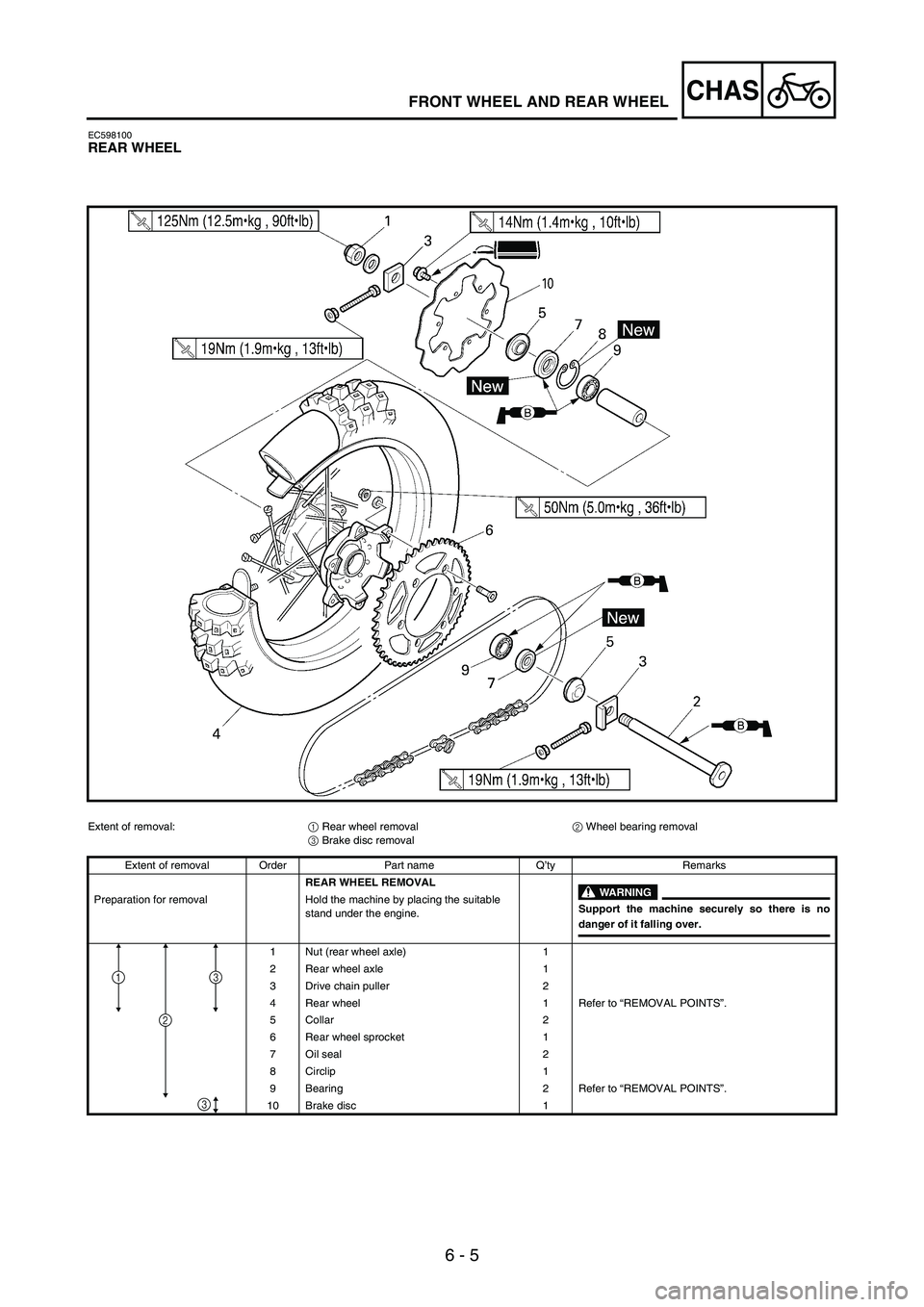

EC598100REAR WHEEL
Extent of removal:
1 Rear wheel removal
2 Wheel bearing removal
3 Brake disc removal
Extent of removal Order Part name Q’ty Remarks
REAR WHEEL REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over. Preparation for removal Hold the machine by placing the suitable
stand under the engine.
1 Nut (rear wheel axle) 1
2 Rear wheel axle 1
3 Drive chain puller 2
4 Rear wheel 1 Refer to “REMOVAL POINTS”.
5 Collar 2
6 Rear wheel sprocket 1
7 Oil seal 2
8 Circlip 1
9 Bearing 2 Refer to “REMOVAL POINTS”.
10 Brake disc 1
1
2
3
3

6 - 6
CHAS

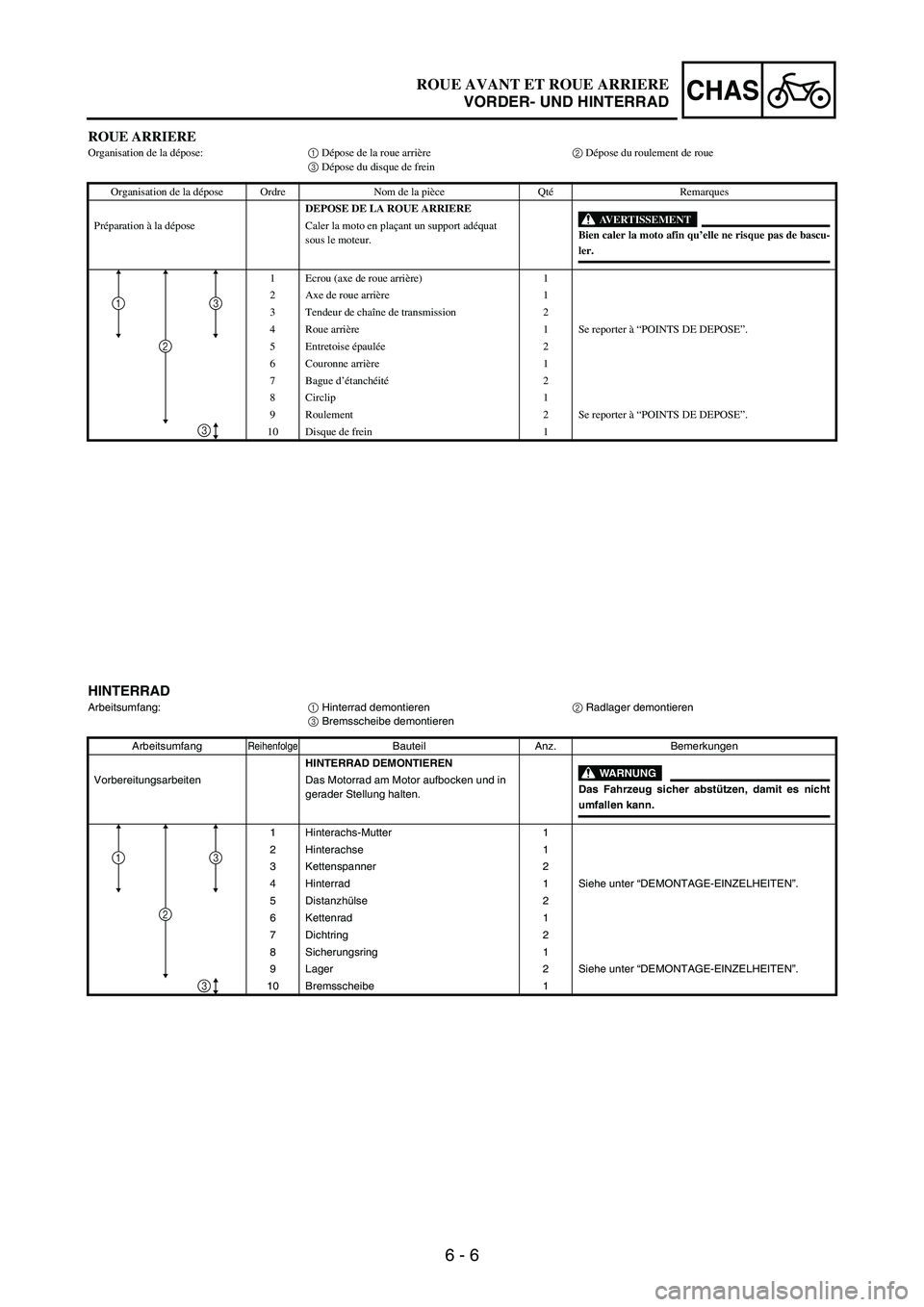

ROUE ARRIEREOrganisation de la dépose:1 Dépose de la roue arrière2 Dépose du roulement de roue
3 Dépose du disque de frein
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE LA ROUE ARRIERE
AVERTISSEMENTBien caler la moto afin qu’elle ne risque pas de bascu-
ler. Préparation à la dépose Caler la moto en plaçant un support adéquat
sous le moteur.
1 Ecrou (axe de roue arrière) 1
2 Axe de roue arrière 1
3 Tendeur de chaîne de transmission 2
4 Roue arrière 1 Se reporter à “POINTS DE DEPOSE”.
5Entretoise épaulée2
6 Couronne arrière 1
7 Bague d’étanchéité2
8 Circlip 1
9 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
10 Disque de frein 1
1
2
3
3
HINTERRAD
Arbeitsumfang:
1 Hinterrad demontieren
2 Radlager demontieren
3 Bremsscheibe demontieren
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
HINTERRAD DEMONTIEREN
WARNUNG
Das Fahrzeug sicher abstützen, damit es nicht
umfallen kann. Vorbereitungsarbeiten Das Motorrad am Motor aufbocken und in
gerader Stellung halten.
1 Hinterachs-Mutter 1
2 Hinterachse 1
3 Kettenspanner 2
4 Hinterrad 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
5 Distanzhülse 2
6 Kettenrad 1
7 Dichtring 2
8 Sicherungsring 1
9 Lager 2 Siehe unter “DEMONTAGE-EINZELHEITEN”.
10 Bremsscheibe 1
1
2
3
3
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD

6 - 7
CHAS

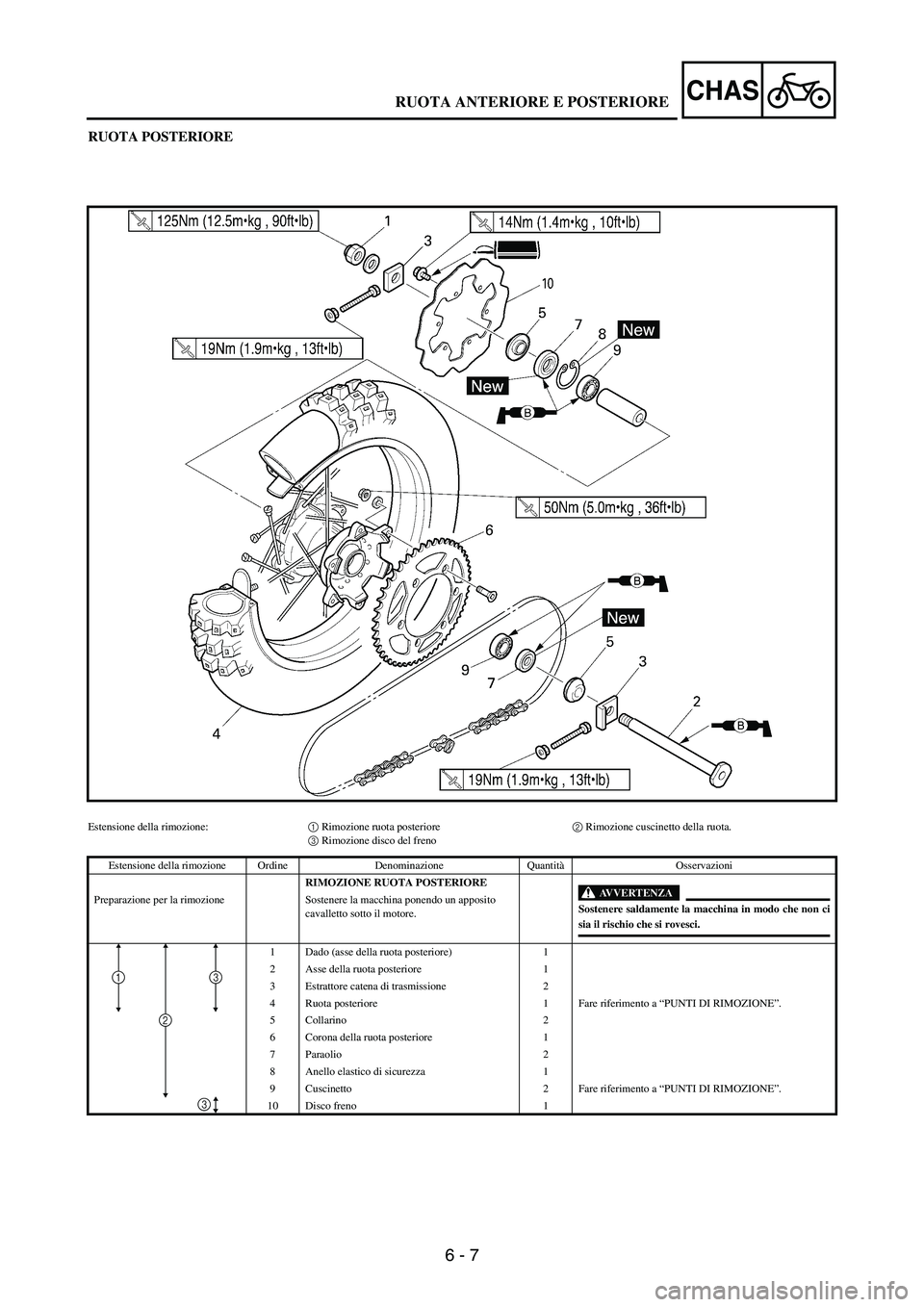

RUOTA POSTERIORE
Estensione della rimozione:1 Rimozione ruota posteriore2 Rimozione cuscinetto della ruota.
3 Rimozione disco del freno
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE RUOTA POSTERIORE
AVVERTENZA
Sostenere saldamente la macchina in modo che non cisia il rischio che si rovesci. Preparazione per la rimozione Sostenere la macchina ponendo un apposito
cavalletto sotto il motore.
1 Dado (asse della ruota posteriore) 1
2 Asse della ruota posteriore 1
3 Estrattore catena di trasmissione 2
4 Ruota posteriore 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
5 Collarino 2
6 Corona della ruota posteriore 1
7 Paraolio 2
8 Anello elastico di sicurezza 1
9 Cuscinetto 2 Fare riferimento a “PUNTI DI RIMOZIONE”.
10 Disco freno 1
1
2
3
3
RUOTA ANTERIORE E POSTERIORE
