YAMAHA WR 250F 2007 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2007, Model line: WR 250F, Model: YAMAHA WR 250F 2007Pages: 912, PDF Size: 23.95 MB
Page 701 of 912

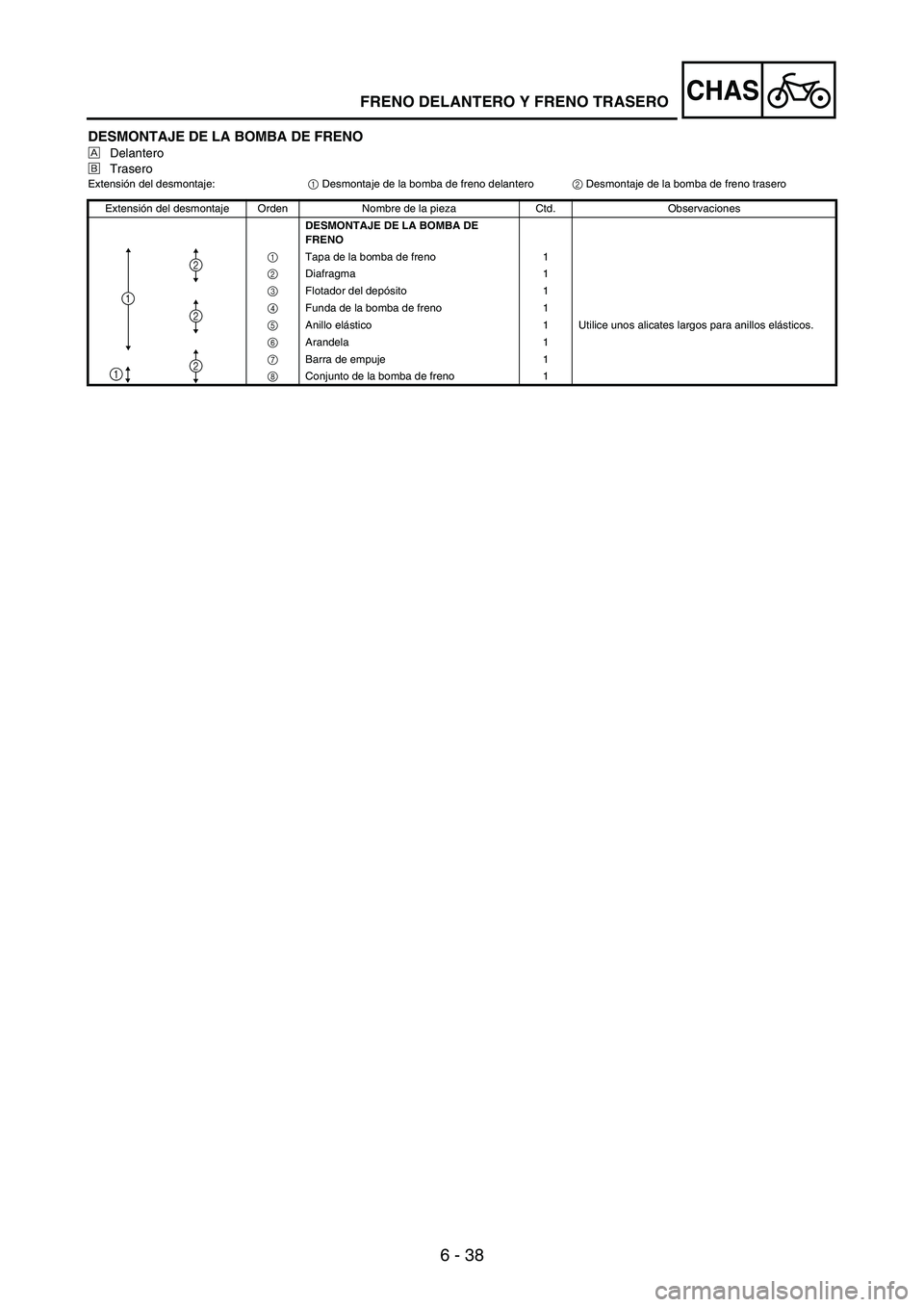

6 - 38
CHAS
DESMONTAJE DE LA BOMBA DE FRENO
ÈDelantero
ÉTrasero
Extensión del desmontaje:
1 Desmontaje de la bomba de freno delantero
2 Desmontaje de la bomba de freno trasero
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DE LA BOMBA DE
FRENO
1 Tapa de la bomba de freno 1
2 Diafragma 1
3 Flotador del depósito 1
4 Funda de la bomba de freno 1
5 Anillo elástico 1 Utilice unos alicates largos para anillos elásticos.
6 Arandela 1
7 Barra de empuje 1
8 Conjunto de la bomba de freno 1
1
21
2
2
FRENO DELANTERO Y FRENO TRASERO
Page 702 of 912

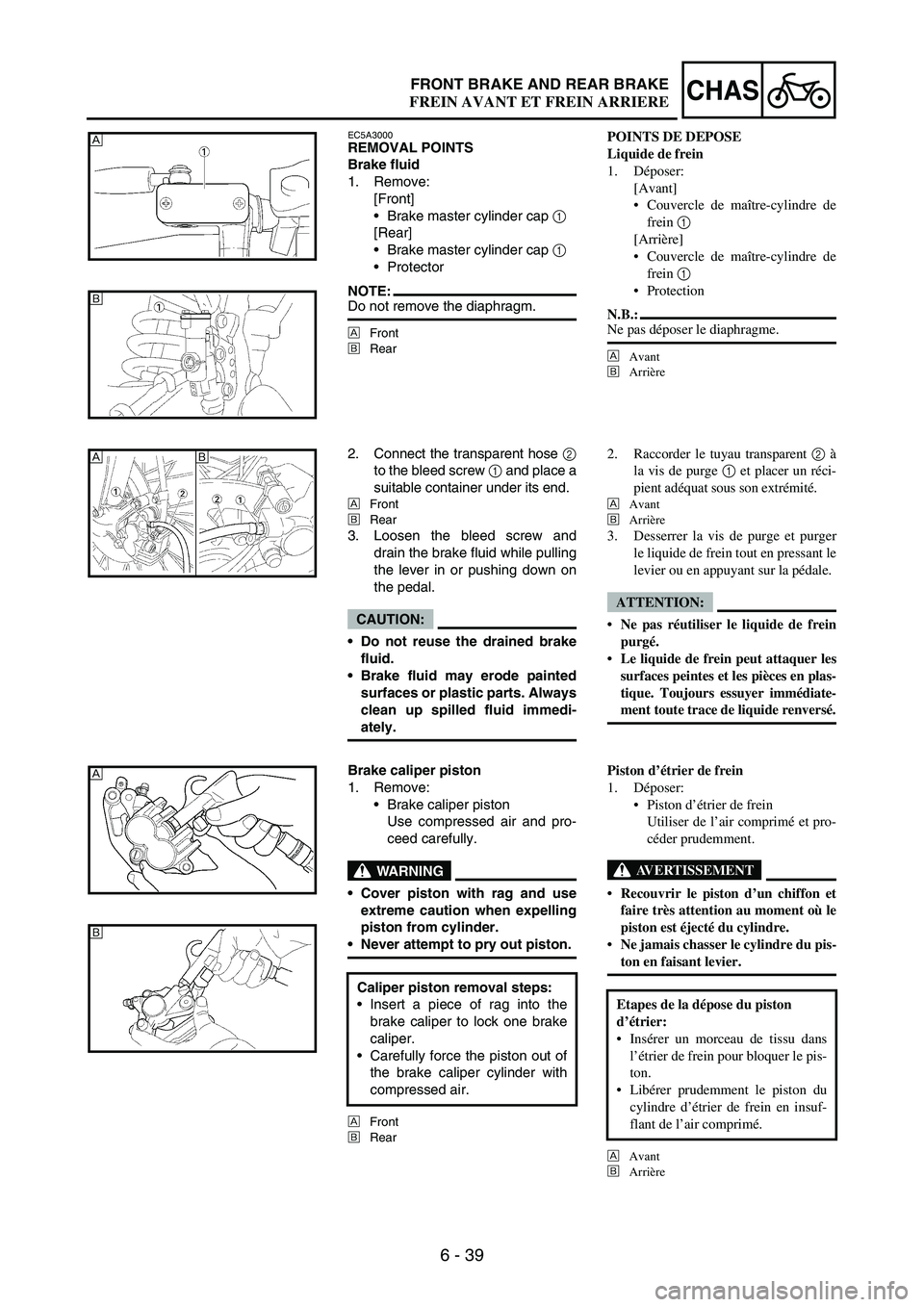

![YAMAHA WR 250F 2007 Notices Demploi (in French) 6 - 39
CHASFRONT BRAKE AND REAR BRAKE
EC5A3000REMOVAL POINTS
Brake fluid
1. Remove:
[Front]
Brake master cylinder cap
1
[Rear]
Brake master cylinder cap
1
Protector
NOTE:Do not remove the diaph YAMAHA WR 250F 2007 Notices Demploi (in French) 6 - 39
CHASFRONT BRAKE AND REAR BRAKE
EC5A3000REMOVAL POINTS
Brake fluid
1. Remove:
[Front]
Brake master cylinder cap
1
[Rear]
Brake master cylinder cap
1
Protector
NOTE:Do not remove the diaph](/img/51/52333/w960_52333-701.png)
6 - 39
CHASFRONT BRAKE AND REAR BRAKE
EC5A3000REMOVAL POINTS
Brake fluid
1. Remove:
[Front]
Brake master cylinder cap
1
[Rear]
Brake master cylinder cap
1
Protector
NOTE:Do not remove the diaphragm.
ÈFront
ÉRear
È
É
2. Connect the transparent hose
2
to the bleed screw
1 and place a
suitable container under its end.
ÈFront
ÉRear
3. Loosen the bleed screw and
drain the brake fluid while pulling
the lever in or pushing down on
the pedal.
CAUTION:
Do not reuse the drained brake
fluid.
Brake fluid may erode painted
surfaces or plastic parts. Always
clean up spilled fluid immedi-
ately.
É È
Brake caliper piston
1. Remove:
Brake caliper piston
Use compressed air and pro-
ceed carefully.
WARNING
Cover piston with rag and use
extreme caution when expelling
piston from cylinder.
Never attempt to pry out piston.
ÈFront
ÉRear
Caliper piston removal steps:
Insert a piece of rag into the
brake caliper to lock one brake
caliper.
Carefully force the piston out of
the brake caliper cylinder with
compressed air.
È
É
POINTS DE DEPOSE
Liquide de frein
1. Déposer:
[Avant]
Couvercle de maître-cylindre de
frein 1
[Arrière]
Couvercle de maître-cylindre de
frein 1
Protection
N.B.:Ne pas déposer le diaphragme.
È
Avant
É
Arrière
2. Raccorder le tuyau transparent 2 à
la vis de purge 1 et placer un réci-
pient adéquat sous son extrémité.
È
Avant
É
Arrière
3. Desserrer la vis de purge et purger
le liquide de frein tout en pressant le
levier ou en appuyant sur la pédale.
ATTENTION:
Ne pas réutiliser le liquide de frein
purgé.
Le liquide de frein peut attaquer les
surfaces peintes et les pièces en plas-
tique. Toujours essuyer immédiate-
ment toute trace de liquide renversé.
Piston d’étrier de frein
1. Déposer:
Piston d’étrier de frein
Utiliser de l’air comprimé et pro-
céder prudemment.
AVERTISSEMENT
Recouvrir le piston d’un chiffon et
faire très attention au moment où le
piston est éjecté du cylindre.
Ne jamais chasser le cylindre du pis-
ton en faisant levier.
È
Avant
É
Arrière
Etapes de la dépose du piston
d’étrier:
Insérer un morceau de tissu dans
l’étrier de frein pour bloquer le pis-
ton.
Libérer prudemment le piston du
cylindre d’étrier de frein en insuf-
flant de l’air comprimé.
FREIN AVANT ET FREIN ARRIERE
Page 703 of 912

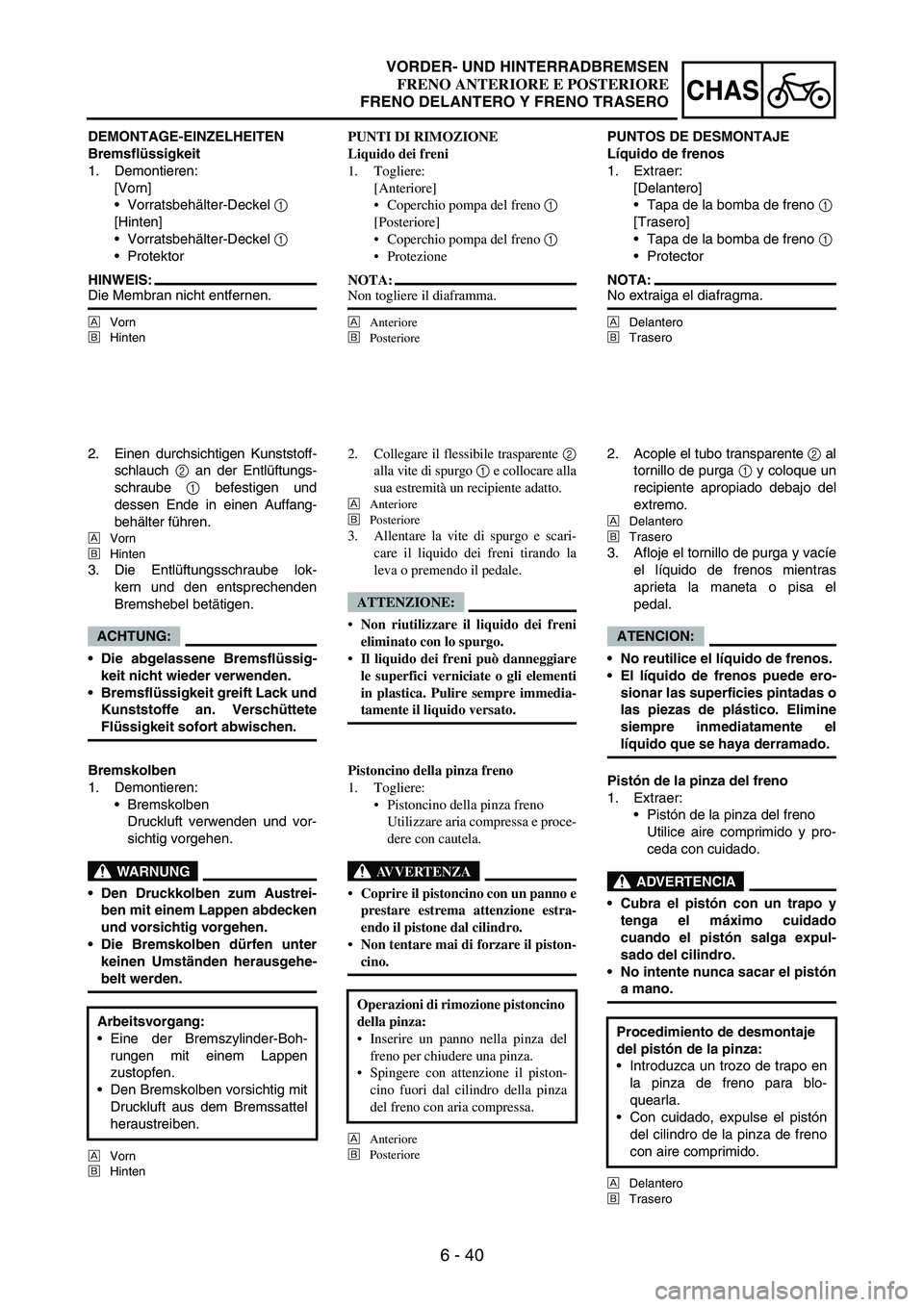

![YAMAHA WR 250F 2007 Notices Demploi (in French) 6 - 40
CHAS
DEMONTAGE-EINZELHEITEN
Bremsflüssigkeit
1. Demontieren:
[Vorn]
Vorratsbehälter-Deckel
1
[Hinten]
Vorratsbehälter-Deckel
1
Protektor
HINWEIS:Die Membran nicht entfernen.
ÈVorn
É YAMAHA WR 250F 2007 Notices Demploi (in French) 6 - 40
CHAS
DEMONTAGE-EINZELHEITEN
Bremsflüssigkeit
1. Demontieren:
[Vorn]
Vorratsbehälter-Deckel
1
[Hinten]
Vorratsbehälter-Deckel
1
Protektor
HINWEIS:Die Membran nicht entfernen.
ÈVorn
É](/img/51/52333/w960_52333-702.png)
6 - 40
CHAS
DEMONTAGE-EINZELHEITEN
Bremsflüssigkeit
1. Demontieren:
[Vorn]
Vorratsbehälter-Deckel
1
[Hinten]
Vorratsbehälter-Deckel
1
Protektor
HINWEIS:Die Membran nicht entfernen.
ÈVorn
ÉHinten
2. Einen durchsichtigen Kunststoff-
schlauch
2 an der Entlüftungs-
schraube
1 befestigen und
dessen Ende in einen Auffang-
behälter führen.
ÈVorn
ÉHinten
3. Die Entlüftungsschraube lok-
kern und den entsprechenden
Bremshebel betätigen.
ACHTUNG:
Die abgelassene Bremsflüssig-
keit nicht wieder verwenden.
Bremsflüssigkeit greift Lack und
Kunststoffe an. Verschüttete
Flüssigkeit sofort abwischen.
Bremskolben
1. Demontieren:
Bremskolben
Druckluft verwenden und vor-
sichtig vorgehen.
WARNUNG
Den Druckkolben zum Austrei-
ben mit einem Lappen abdecken
und vorsichtig vorgehen.
Die Bremskolben dürfen unter
keinen Umständen herausgehe-
belt werden.
ÈVorn
ÉHinten
Arbeitsvorgang:
Eine der Bremszylinder-Boh-
rungen mit einem Lappen
zustopfen.
Den Bremskolben vorsichtig mit
Druckluft aus dem Bremssattel
heraustreiben.
PUNTI DI RIMOZIONE
Liquido dei freni
1. Togliere:
[Anteriore]
Coperchio pompa del freno 1
[Posteriore]
Coperchio pompa del freno 1
Protezione
NOTA:Non togliere il diaframma.
È
Anteriore
É
Posteriore
2. Collegare il flessibile trasparente 2
alla vite di spurgo 1 e collocare alla
sua estremità un recipiente adatto.
È
Anteriore
É
Posteriore
3. Allentare la vite di spurgo e scari-
care il liquido dei freni tirando la
leva o premendo il pedale.
ATTENZIONE:
Non riutilizzare il liquido dei freni
eliminato con lo spurgo.
Il liquido dei freni può danneggiare
le superfici verniciate o gli elementi
in plastica. Pulire sempre immedia-
tamente il liquido versato.
Pistoncino della pinza freno
1. Togliere:
Pistoncino della pinza freno
Utilizzare aria compressa e proce-
dere con cautela.
AVVERTENZA
Coprire il pistoncino con un panno e
prestare estrema attenzione estra-
endo il pistone dal cilindro.
Non tentare mai di forzare il piston-
cino.
È
Anteriore
É
Posteriore
Operazioni di rimozione pistoncino
della pinza:
Inserire un panno nella pinza del
freno per chiudere una pinza.
Spingere con attenzione il piston-
cino fuori dal cilindro della pinza
del freno con aria compressa.
PUNTOS DE DESMONTAJE
Líquido de frenos
1. Extraer:
[Delantero]
Tapa de la bomba de freno
1
[Trasero]
Tapa de la bomba de freno
1
Protector
NOTA:No extraiga el diafragma.
ÈDelantero
ÉTrasero
2. Acople el tubo transparente
2 al
tornillo de purga
1 y coloque un
recipiente apropiado debajo del
extremo.
ÈDelantero
ÉTrasero
3. Afloje el tornillo de purga y vacíe
el líquido de frenos mientras
aprieta la maneta o pisa el
pedal.
ATENCION:
No reutilice el líquido de frenos.
El líquido de frenos puede ero-
sionar las superficies pintadas o
las piezas de plástico. Elimine
siempre inmediatamente el
líquido que se haya derramado.
Pistón de la pinza del freno
1. Extraer:
Pistón de la pinza del freno
Utilice aire comprimido y pro-
ceda con cuidado.
ADVERTENCIA
Cubra el pistón con un trapo y
tenga el máximo cuidado
cuando el pistón salga expul-
sado del cilindro.
No intente nunca sacar el pistón
a mano.
ÈDelantero
ÉTrasero
Procedimiento de desmontaje
del pistón de la pinza:
Introduzca un trozo de trapo en
la pinza de freno para blo-
quearla.
Con cuidado, expulse el pistón
del cilindro de la pinza de freno
con aire comprimido.
VORDER- UND HINTERRADBREMSEN
FRENO ANTERIORE E POSTERIORE
FRENO DELANTERO Y FRENO TRASERO
Page 704 of 912

6 - 41
CHASFRONT BRAKE AND REAR BRAKE
Brake caliper piston seal kit
1. Remove:
Dust seal
1
Piston seal
2
NOTE:Remove the piston seals and dust
seals by pushing them with a finger.
CAUTION:
Never attempt to pry out piston
seals and dust seals.
WARNING
Replace the piston seals and dust
seals whenever a caliper is disas-
sembled.
ÈFront
ÉRear
È
É
EC5A4000INSPECTION
Brake master cylinder
1. Inspect:
Brake master cylinder inner
surface
a
Wear/scratches
→ Replace
master cylinder assembly.
Stains
→ Clean.
WARNING
Use only new brake fluid.
ÈFront
ÉRear
É È
2. Inspect:
Diaphragm
1
Crack/damage
→ Replace.
ÈFront
ÉRear
É È
3. Inspect: (front brake only)
Reservoir float
1
Damage
→ Replace.
Kit de joint de piston d’étrier de frein
1. Déposer:
Joint antipoussière 1
Joint de piston 2
N.B.:
Déposer les joints de piston et antipous-
sière en les poussant avec le doigt.
ATTENTION:
Ne jamais chasser les joints de piston
et antipoussière hors du cylindre.
AVERTISSEMENT
En cas de démontage d’un étrier, tou-
jours remplacer les joints de piston et
antipoussière.
È
Avant
É
Arrière
CONTROLE
Maître-cylindre de frein
1. Contrôler:
Surface interne du maître-cylin-
dre de frein
a
Usure/rayures → Remplacer
l’ensemble maître-cylindre.
Taches → Nettoyer.
AVERTISSEMENT
Utiliser uniquement du liquide de
frein neuf.
È
Avant
É
Arrière
2. Contrôler:
Diaphragme 1
Craquelures/endommagement →
Remplacer.
È
Avant
É
Arrière
3. Contrôler: (frein avant seulement)
Flotteur du réservoir 1
Endommagement → Remplacer.
FREIN AVANT ET FREIN ARRIERE
Page 705 of 912

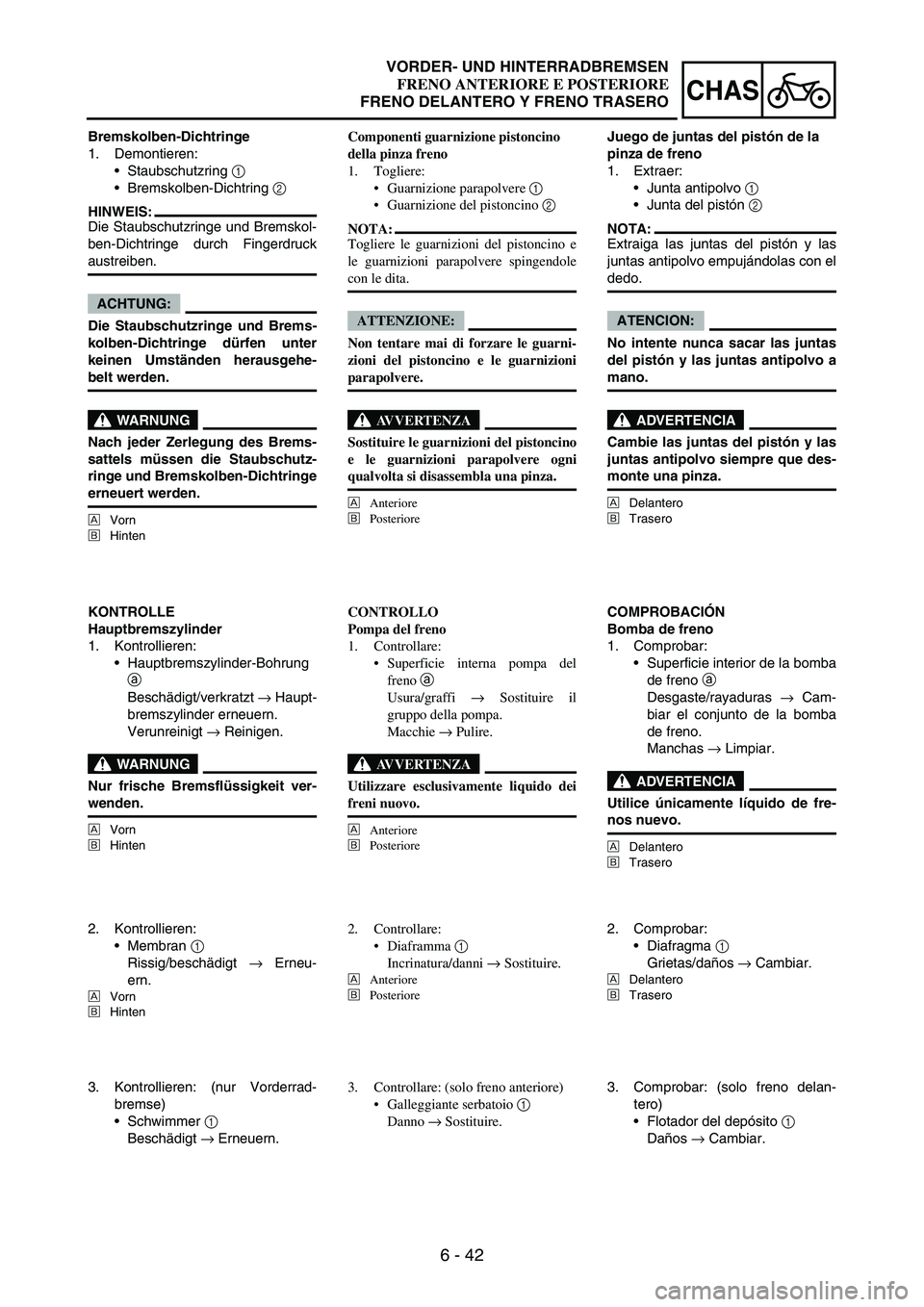

6 - 42
CHAS
Bremskolben-Dichtringe
1. Demontieren:
Staubschutzring
1
Bremskolben-Dichtring
2
HINWEIS:
Die Staubschutzringe und Bremskol-
ben-Dichtringe durch Fingerdruck
austreiben.
ACHTUNG:
Die Staubschutzringe und Brems-
kolben-Dichtringe dürfen unter
keinen Umständen herausgehe-
belt werden.
WARNUNG
Nach jeder Zerlegung des Brems-
sattels müssen die Staubschutz-
ringe und Bremskolben-Dichtringe
erneuert werden.
ÈVorn
ÉHinten
KONTROLLE
Hauptbremszylinder
1. Kontrollieren:
Hauptbremszylinder-Bohrung
a
Beschädigt/verkratzt
→ Haupt-
bremszylinder erneuern.
Verunreinigt
→ Reinigen.
WARNUNG
Nur frische Bremsflüssigkeit ver-
wenden.
ÈVorn
ÉHinten
2. Kontrollieren:
Membran
1
Rissig/beschädigt
→ Erneu-
ern.
ÈVorn
ÉHinten
3. Kontrollieren: (nur Vorderrad-
bremse)
Schwimmer
1
Beschädigt
→ Erneuern.Componenti guarnizione pistoncino
della pinza freno
1. Togliere:
Guarnizione parapolvere 1
Guarnizione del pistoncino 2
NOTA:
Togliere le guarnizioni del pistoncino e
le guarnizioni parapolvere spingendole
con le dita.
ATTENZIONE:
Non tentare mai di forzare le guarni-
zioni del pistoncino e le guarnizioni
parapolvere.
AVVERTENZA
Sostituire le guarnizioni del pistoncino
e le guarnizioni parapolvere ogni
qualvolta si disassembla una pinza.
È
Anteriore
É
Posteriore
CONTROLLO
Pompa del freno
1. Controllare:
Superficie interna pompa del
freno
a
Usura/graffi → Sostituire il
gruppo della pompa.
Macchie → Pulire.
AVVERTENZA
Utilizzare esclusivamente liquido dei
freni nuovo.
È
Anteriore
É
Posteriore
2. Controllare:
Diaframma 1
Incrinatura/danni → Sostituire.
È
Anteriore
É
Posteriore
3. Controllare: (solo freno anteriore)
Galleggiante serbatoio 1
Danno → Sostituire.Juego de juntas del pistón de la
pinza de freno
1. Extraer:
Junta antipolvo
1
Junta del pistón
2
NOTA:
Extraiga las juntas del pistón y las
juntas antipolvo empujándolas con el
dedo.
ATENCION:
No intente nunca sacar las juntas
del pistón y las juntas antipolvo a
mano.
ADVERTENCIA
Cambie las juntas del pistón y las
juntas antipolvo siempre que des-
monte una pinza.
ÈDelantero
ÉTrasero
COMPROBACIÓN
Bomba de freno
1. Comprobar:
Superficie interior de la bomba
de freno
a
Desgaste/rayaduras
→ Cam-
biar el conjunto de la bomba
de freno.
Manchas
→ Limpiar.
ADVERTENCIA
Utilice únicamente líquido de fre-
nos nuevo.
ÈDelantero
ÉTrasero
2. Comprobar:
Diafragma
1
Grietas/daños
→ Cambiar.
ÈDelantero
ÉTrasero
3. Comprobar: (solo freno delan-
tero)
Flotador del depósito
1
Daños
→ Cambiar.
VORDER- UND HINTERRADBREMSEN
FRENO ANTERIORE E POSTERIORE
FRENO DELANTERO Y FRENO TRASERO
Page 706 of 912

6 - 43

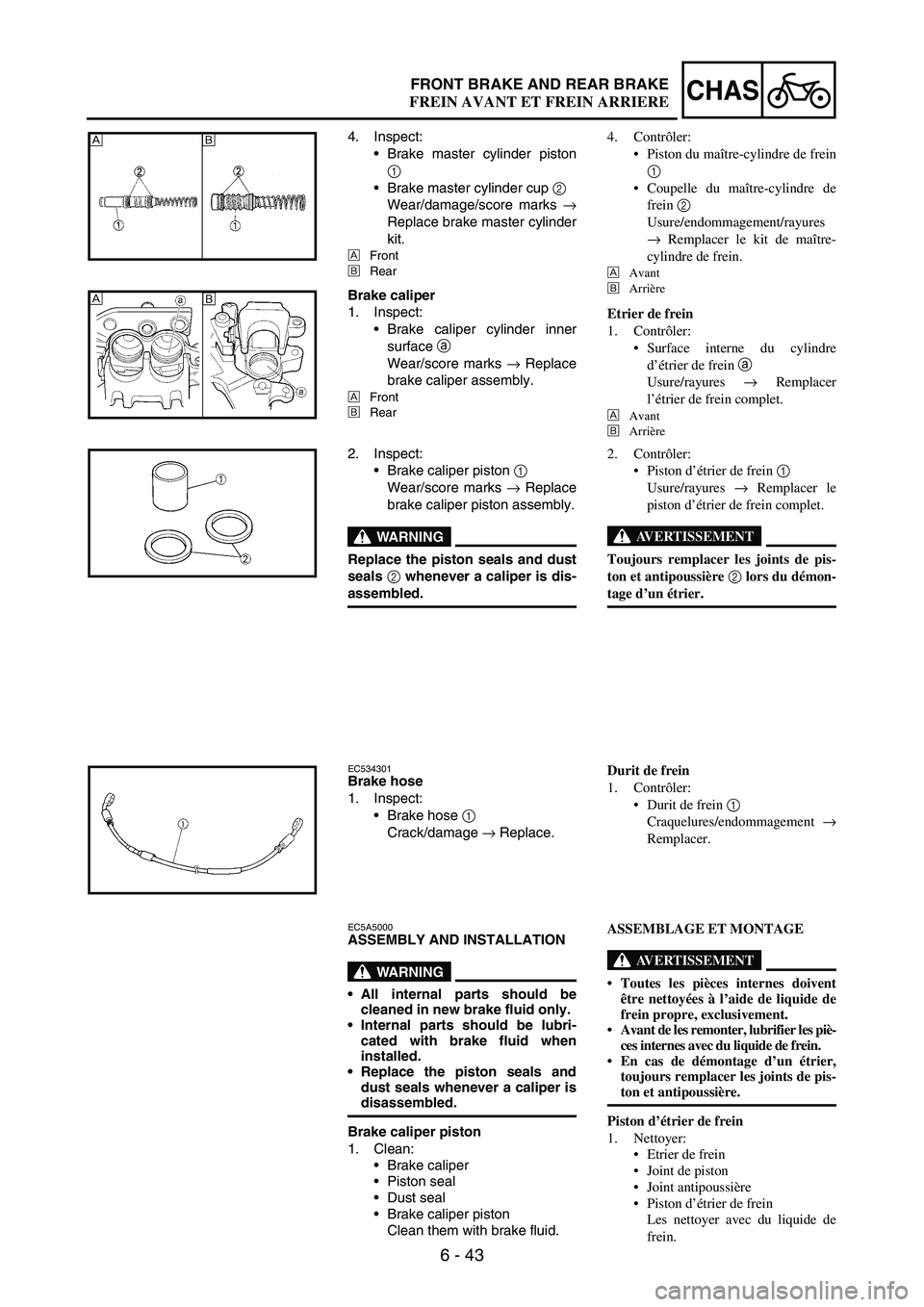

CHASFRONT BRAKE AND REAR BRAKE
4. Inspect:
Brake master cylinder piston
1
Brake master cylinder cup
2
Wear/damage/score marks
→
Replace brake master cylinder
kit.
ÈFront
ÉRear
ÈÉ
Brake caliper
1. Inspect:
Brake caliper cylinder inner
surface
a
Wear/score marks
→ Replace
brake caliper assembly.
ÈFront
ÉRear
É È
2. Inspect:
Brake caliper piston
1
Wear/score marks
→ Replace
brake caliper piston assembly.
WARNING
Replace the piston seals and dust
seals 2
whenever a caliper is dis-
assembled.
EC534301Brake hose
1. Inspect:
Brake hose
1
Crack/damage
→ Replace.
EC5A5000ASSEMBLY AND INSTALLATION
WARNING
All internal parts should be
cleaned in new brake fluid only.
Internal parts should be lubri-
cated with brake fluid when
installed.
Replace the piston seals and
dust seals whenever a caliper is
disassembled.
Brake caliper piston
1. Clean:
Brake caliper
Piston seal
Dust seal
Brake caliper piston
Clean them with brake fluid.4. Contrôler:
Piston du maître-cylindre de frein
1
Coupelle du maître-cylindre de
frein 2
Usure/endommagement/rayures
→ Remplacer le kit de maître-
cylindre de frein.
È
Avant
É
Arrière
Etrier de frein
1. Contrôler:
Surface interne du cylindre
d’étrier de frein
a
Usure/rayures → Remplacer
l’étrier de frein complet.
È
Avant
É
Arrière
2. Contrôler:
Piston d’étrier de frein 1
Usure/rayures → Remplacer le
piston d’étrier de frein complet.
AVERTISSEMENT
Toujours remplacer les joints de pis-
ton et antipoussière 2 lors du démon-
tage d’un étrier.
Durit de frein
1. Contrôler:
Durit de frein 1
Craquelures/endommagement →
Remplacer.
ASSEMBLAGE ET MONTAGE
AVERTISSEMENT
Toutes les pièces internes doivent
être nettoyées à l’aide de liquide de
frein propre, exclusivement.
Avant de les remonter, lubrifier les piè-
ces internes avec du liquide de frein.
En cas de démontage d’un étrier,
toujours remplacer les joints de pis-
ton et antipoussière.
Piston d’étrier de frein
1. Nettoyer:
Etrier de frein
Joint de piston
Joint antipoussière
Piston d’étrier de frein
Les nettoyer avec du liquide de
frein.
FREIN AVANT ET FREIN ARRIERE
Page 707 of 912

6 - 44
CHAS

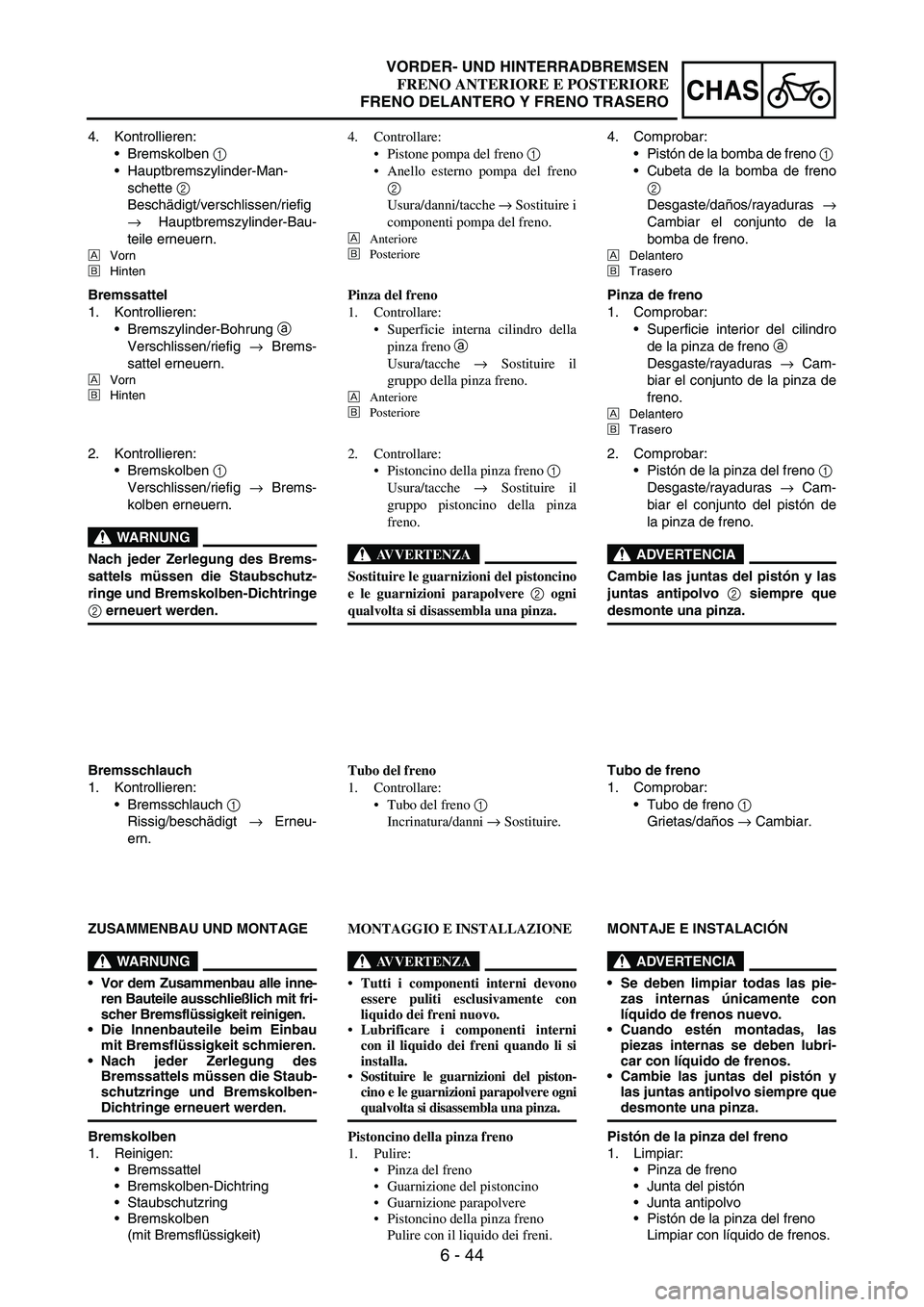

4. Kontrollieren:
Bremskolben
1
Hauptbremszylinder-Man-
schette
2
Beschädigt/verschlissen/riefig
→ Hauptbremszylinder-Bau-
teile erneuern.
ÈVorn
ÉHinten
Bremssattel
1. Kontrollieren:
Bremszylinder-Bohrung
a
Verschlissen/riefig
→ Brems-
sattel erneuern.
ÈVorn
ÉHinten
2. Kontrollieren:
Bremskolben
1
Verschlissen/riefig
→ Brems-
kolben erneuern.
WARNUNG
Nach jeder Zerlegung des Brems-
sattels müssen die Staubschutz-
ringe und Bremskolben-Dichtringe
2 erneuert werden.
Bremsschlauch
1. Kontrollieren:
Bremsschlauch
1
Rissig/beschädigt
→ Erneu-
ern.
ZUSAMMENBAU UND MONTAGE
WARNUNG
Vor dem Zusammenbau alle inne-
ren Bauteile ausschließlich mit fri-
scher Bremsflüssigkeit reinigen.
Die Innenbauteile beim Einbau
mit Bremsflüssigkeit schmieren.
Nach jeder Zerlegung des
Bremssattels müssen die Staub-
schutzringe und Bremskolben-
Dichtringe erneuert werden.
Bremskolben
1. Reinigen:
Bremssattel
Bremskolben-Dichtring
Staubschutzring
Bremskolben
(mit Bremsflüssigkeit)4. Controllare:
Pistone pompa del freno 1
Anello esterno pompa del freno
2
Usura/danni/tacche → Sostituire i
componenti pompa del freno.
È
Anteriore
É
Posteriore
Pinza del freno
1. Controllare:
Superficie interna cilindro della
pinza freno
a
Usura/tacche → Sostituire il
gruppo della pinza freno.
È
Anteriore
É
Posteriore
2. Controllare:
Pistoncino della pinza freno 1
Usura/tacche → Sostituire il
gruppo pistoncino della pinza
freno.
AVVERTENZA
Sostituire le guarnizioni del pistoncino
e le guarnizioni parapolvere 2 ogni
qualvolta si disassembla una pinza.
Tubo del freno
1. Controllare:
Tubo del freno 1
Incrinatura/danni → Sostituire.
MONTAGGIO E INSTALLAZIONE
AVVERTENZA
Tutti i componenti interni devono
essere puliti esclusivamente con
liquido dei freni nuovo.
Lubrificare i componenti interni
con il liquido dei freni quando li si
installa.
Sostituire le guarnizioni del piston-
cino e le guarnizioni parapolvere ogni
qualvolta si disassembla una pinza.
Pistoncino della pinza freno
1. Pulire:
Pinza del freno
Guarnizione del pistoncino
Guarnizione parapolvere
Pistoncino della pinza freno
Pulire con il liquido dei freni. 4. Comprobar:
Pistón de la bomba de freno
1
Cubeta de la bomba de freno
2
Desgaste/daños/rayaduras
→
Cambiar el conjunto de la
bomba de freno.
ÈDelantero
ÉTrasero
Pinza de freno
1. Comprobar:
Superficie interior del cilindro
de la pinza de freno
a
Desgaste/rayaduras
→ Cam-
biar el conjunto de la pinza de
freno.
ÈDelantero
ÉTrasero
2. Comprobar:
Pistón de la pinza del freno
1
Desgaste/rayaduras
→ Cam-
biar el conjunto del pistón de
la pinza de freno.
ADVERTENCIA
Cambie las juntas del pistón y las
juntas antipolvo 2 siempre que
desmonte una pinza.
Tubo de freno
1. Comprobar:
Tubo de freno
1
Grietas/daños
→ Cambiar.
MONTAJE E INSTALACIÓN
ADVERTENCIA
Se deben limpiar todas las pie-
zas internas únicamente con
líquido de frenos nuevo.
Cuando estén montadas, las
piezas internas se deben lubri-
car con líquido de frenos.
Cambie las juntas del pistón y
las juntas antipolvo siempre que
desmonte una pinza.
Pistón de la pinza del freno
1. Limpiar:
Pinza de freno
Junta del pistón
Junta antipolvo
Pistón de la pinza del freno
Limpiar con líquido de frenos.
VORDER- UND HINTERRADBREMSEN
FRENO ANTERIORE E POSTERIORE
FRENO DELANTERO Y FRENO TRASERO
Page 708 of 912

6 - 45

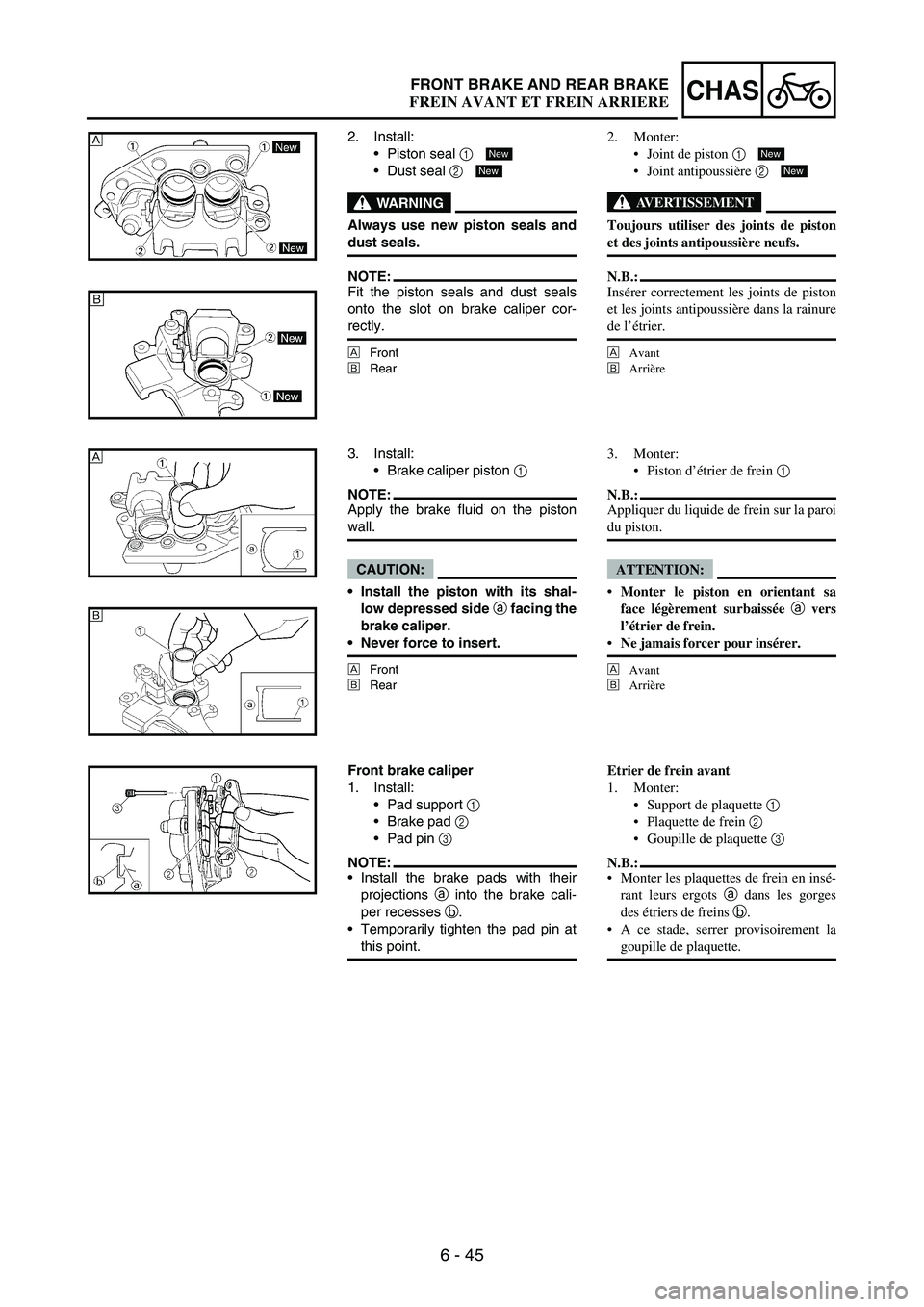

CHASFRONT BRAKE AND REAR BRAKE
2. Install:
Piston seal
1
Dust seal
2
WARNING
Always use new piston seals and
dust seals.
NOTE:Fit the piston seals and dust seals
onto the slot on brake caliper cor-
rectly.
ÈFront
ÉRear
ÈNew
New
É
3. Install:
Brake caliper piston
1
NOTE:Apply the brake fluid on the piston
wall.
CAUTION:
Install the piston with its shal-
low depressed side a
facing the
brake caliper.
Never force to insert.
ÈFront
ÉRear
È
É
Front brake caliper
1. Install:
Pad support
1
Brake pad
2
Pad pin
3
NOTE:Install the brake pads with their
projections
a into the brake cali-
per recesses
b.
Temporarily tighten the pad pin at
this point.
2. Monter:
Joint de piston 1
Joint antipoussière 2
AVERTISSEMENT
Toujours utiliser des joints de piston
et des joints antipoussière neufs.
N.B.:
Insérer correctement les joints de piston
et les joints antipoussière dans la rainure
de l’étrier.
È
Avant
É
Arrière
New
New
3. Monter:
Piston d’étrier de frein 1
N.B.:
Appliquer du liquide de frein sur la paroi
du piston.
ATTENTION:
Monter le piston en orientant sa
face légèrement surbaissée
a vers
l’étrier de frein.
Ne jamais forcer pour insérer.
È
Avant
É
Arrière
Etrier de frein avant
1. Monter:
Support de plaquette 1
Plaquette de frein 2
Goupille de plaquette 3
N.B.:
Monter les plaquettes de frein en insé-
rant leurs ergots
a dans les gorges
des étriers de freins
b.
A ce stade, serrer provisoirement la
goupille de plaquette.
FREIN AVANT ET FREIN ARRIERE
Page 709 of 912

6 - 46
CHAS

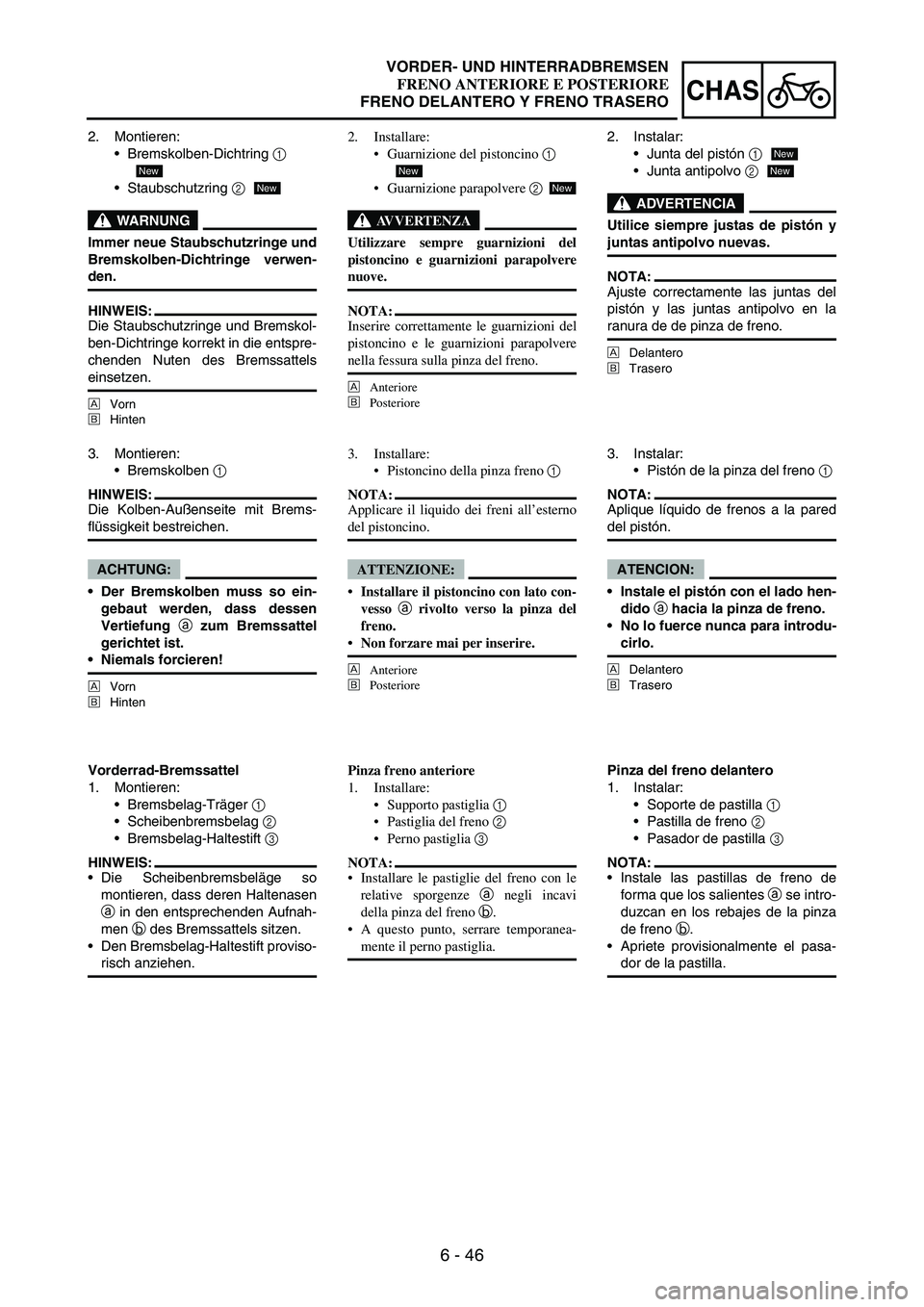

2. Montieren:
Bremskolben-Dichtring
1
Staubschutzring
2
WARNUNG
Immer neue Staubschutzringe und
Bremskolben-Dichtringe verwen-
den.
HINWEIS:
Die Staubschutzringe und Bremskol-
ben-Dichtringe korrekt in die entspre-
chenden Nuten des Bremssattels
einsetzen.
ÈVorn
ÉHinten
New
New
3. Montieren:
Bremskolben
1
HINWEIS:
Die Kolben-Außenseite mit Brems-
flüssigkeit bestreichen.
ACHTUNG:
Der Bremskolben muss so ein-
gebaut werden, dass dessen
Vertiefung
a zum Bremssattel
gerichtet ist.
Niemals forcieren!
ÈVorn
ÉHinten
Vorderrad-Bremssattel
1. Montieren:
Bremsbelag-Träger
1
Scheibenbremsbelag
2
Bremsbelag-Haltestift
3
HINWEIS:
Die Scheibenbremsbeläge so
montieren, dass deren Haltenasen
a in den entsprechenden Aufnah-
men
b des Bremssattels sitzen.
Den Bremsbelag-Haltestift proviso-
risch anziehen.2. Installare:
Guarnizione del pistoncino 1
Guarnizione parapolvere 2
AVVERTENZA
Utilizzare sempre guarnizioni del
pistoncino e guarnizioni parapolvere
nuove.
NOTA:
Inserire correttamente le guarnizioni del
pistoncino e le guarnizioni parapolvere
nella fessura sulla pinza del freno.
È
Anteriore
É
Posteriore
New
New
3. Installare:
Pistoncino della pinza freno 1
NOTA:
Applicare il liquido dei freni all’esterno
del pistoncino.
ATTENZIONE:
Installare il pistoncino con lato con-
vesso
a rivolto verso la pinza del
freno.
Non forzare mai per inserire.
È
Anteriore
É
Posteriore
Pinza freno anteriore
1. Installare:
Supporto pastiglia 1
Pastiglia del freno 2
Perno pastiglia 3
NOTA:
Installare le pastiglie del freno con le
relative sporgenze
a negli incavi
della pinza del freno
b.
A questo punto, serrare temporanea-
mente il perno pastiglia.2. Instalar:
Junta del pistón
1
Junta antipolvo
2
ADVERTENCIA
Utilice siempre justas de pistón y
juntas antipolvo nuevas.
NOTA:
Ajuste correctamente las juntas del
pistón y las juntas antipolvo en la
ranura de de pinza de freno.
ÈDelantero
ÉTrasero
New
New
3. Instalar:
Pistón de la pinza del freno
1
NOTA:
Aplique líquido de frenos a la pared
del pistón.
ATENCION:
Instale el pistón con el lado hen-
dido
a hacia la pinza de freno.
No lo fuerce nunca para introdu-
cirlo.
ÈDelantero
ÉTrasero
Pinza del freno delantero
1. Instalar:
Soporte de pastilla
1
Pastilla de freno
2
Pasador de pastilla
3
NOTA:
Instale las pastillas de freno de
forma que los salientes
a se intro-
duzcan en los rebajes de la pinza
de freno
b.
Apriete provisionalmente el pasa-
dor de la pastilla.
VORDER- UND HINTERRADBREMSEN
FRENO ANTERIORE E POSTERIORE
FRENO DELANTERO Y FRENO TRASERO

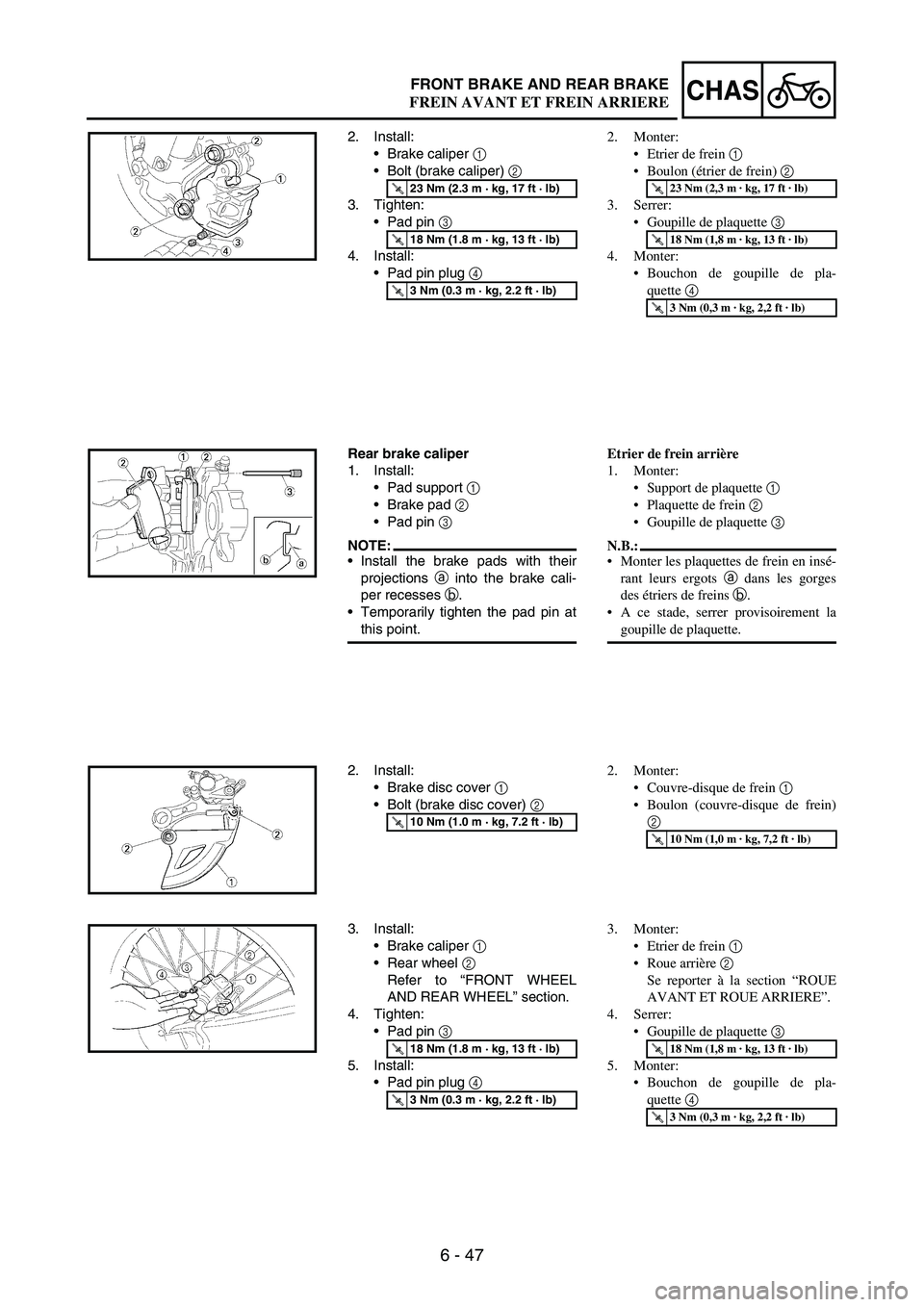

Page 710 of 912

6 - 47
CHASFRONT BRAKE AND REAR BRAKE
2. Install:
Brake caliper
1
Bolt (brake caliper)
2
3. Tighten:
Pad pin
3
4. Install:
Pad pin plug
4
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..18 Nm (1.8 m · kg, 13 ft · lb)
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
Rear brake caliper
1. Install:
Pad support
1
Brake pad
2
Pad pin
3
NOTE:Install the brake pads with their
projections
a into the brake cali-
per recesses
b.
Temporarily tighten the pad pin at
this point.
2. Install:
Brake disc cover
1
Bolt (brake disc cover)
2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
3. Install:
Brake caliper
1
Rear wheel
2
Refer to “FRONT WHEEL
AND REAR WHEEL” section.
4. Tighten:
Pad pin
3
5. Install:
Pad pin plug
4
T R..18 Nm (1.8 m · kg, 13 ft · lb)
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
2. Monter:
Etrier de frein 1
Boulon (étrier de frein) 2
3. Serrer:
Goupille de plaquette 3
4. Monter:
Bouchon de goupille de pla-
quette 4
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
Etrier de frein arrière
1. Monter:
Support de plaquette 1
Plaquette de frein 2
Goupille de plaquette 3
N.B.:
Monter les plaquettes de frein en insé-
rant leurs ergots a dans les gorges
des étriers de freins b.
A ce stade, serrer provisoirement la
goupille de plaquette.
2. Monter:
Couvre-disque de frein 1
Boulon (couvre-disque de frein)
2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Monter:
Etrier de frein 1
Roue arrière 2
Se reporter à la section “ROUE
AVANT ET ROUE ARRIERE”.
4. Serrer:
Goupille de plaquette 3
5. Monter:
Bouchon de goupille de pla-
quette 4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
FREIN AVANT ET FREIN ARRIERE
