Page 681 of 912

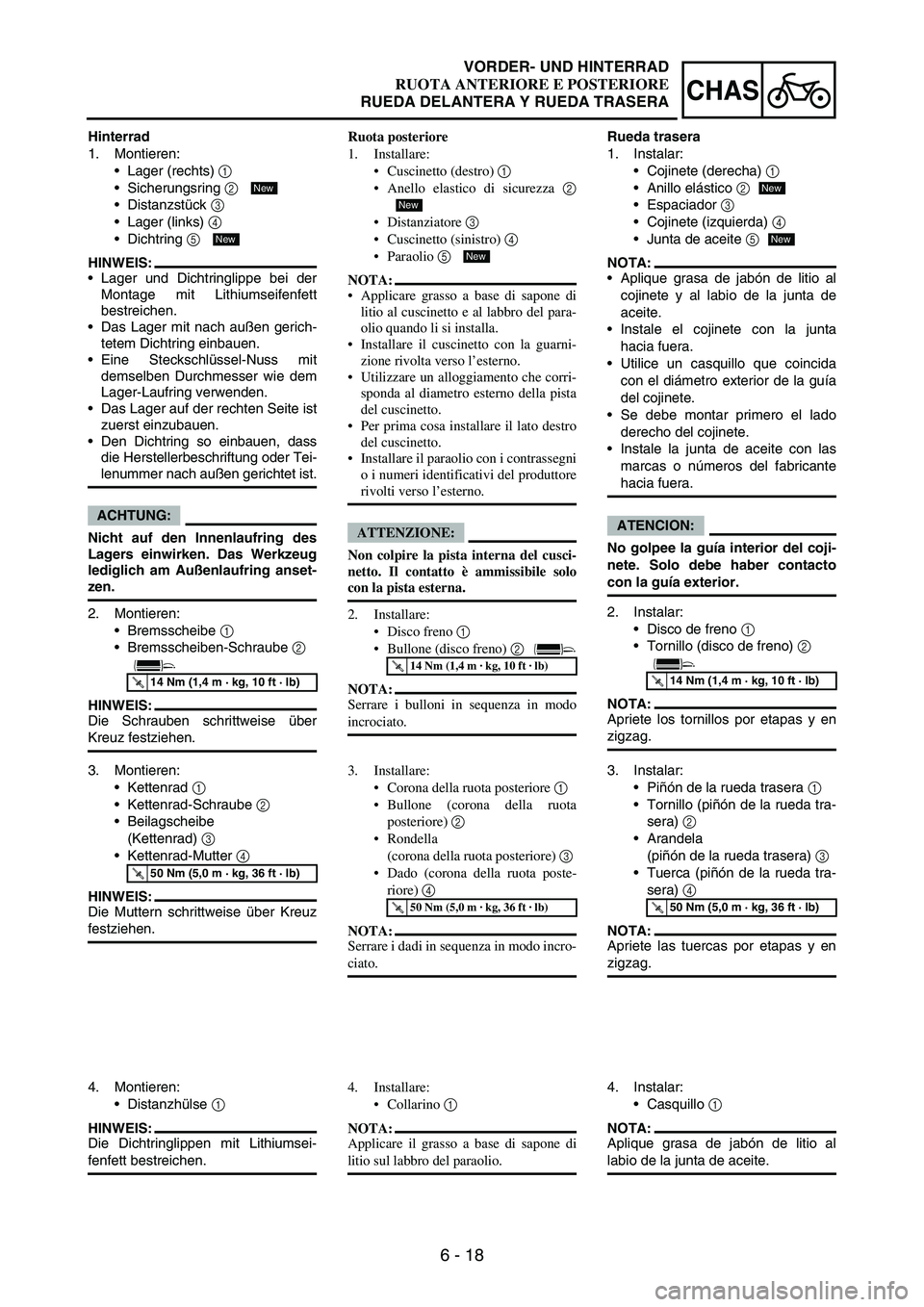

YAMAHA WR 250F 2007  Notices Demploi (in French) 6 - 18
CHAS
Hinterrad
1. Montieren:
Lager (rechts)
1
Sicherungsring
2
Distanzstück
3
Lager (links)
4
Dichtring
5
HINWEIS:
Lager und Dichtringlippe bei der
Montage mit Lithiumseifenfet

Page 682 of 912

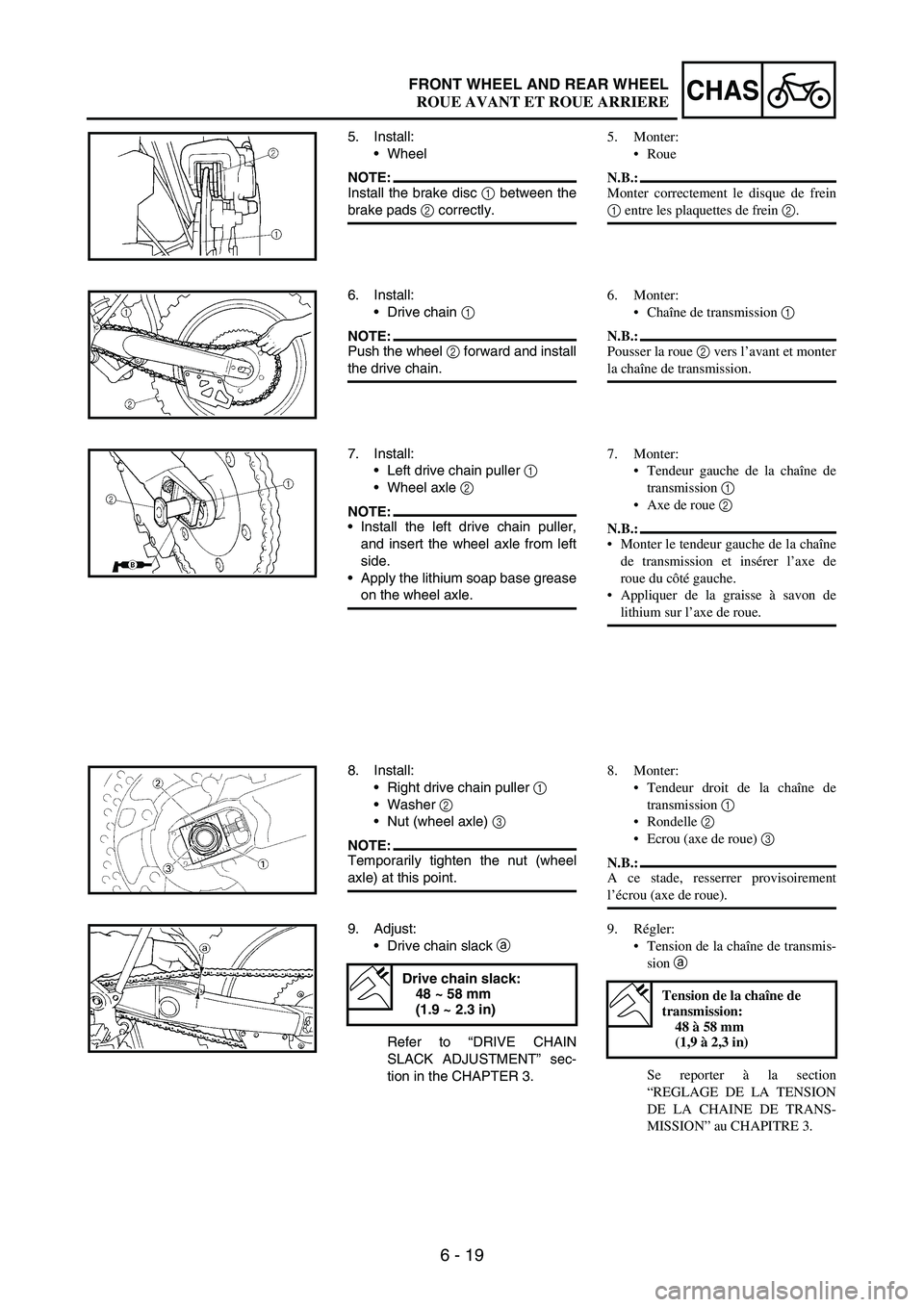

YAMAHA WR 250F 2007  Notices Demploi (in French) 6 - 19
CHASFRONT WHEEL AND REAR WHEEL
5. Install:
Wheel
NOTE:Install the brake disc
1 between the
brake pads
2 correctly.
6. Install:
Drive chain
1
NOTE:Push the wheel
2 forward and install
the

Page 683 of 912

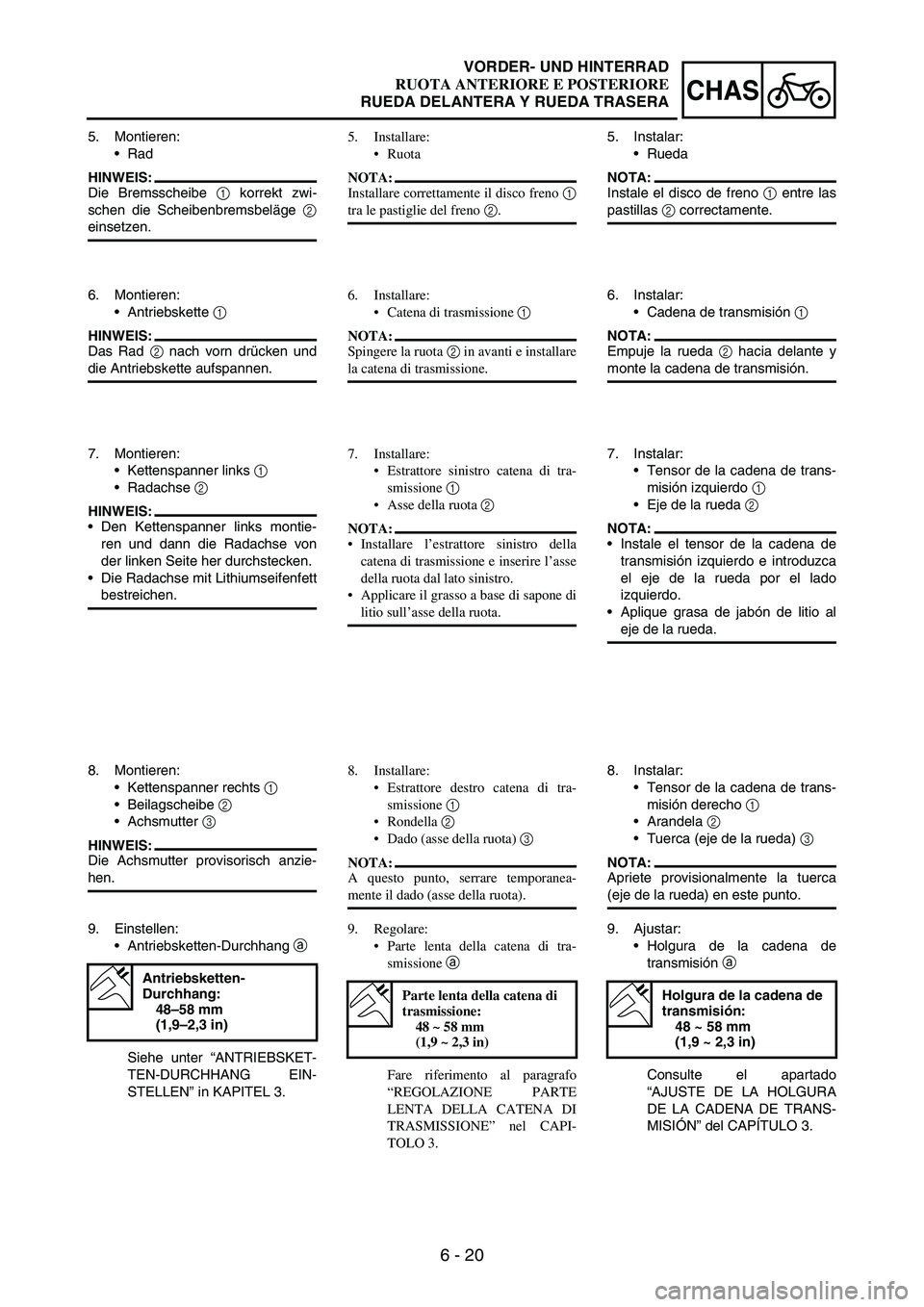

YAMAHA WR 250F 2007  Notices Demploi (in French) 6 - 20
CHAS
5. Montieren:
Rad
HINWEIS:
Die Bremsscheibe
1 korrekt zwi-
schen die Scheibenbremsbeläge
2
einsetzen.
6. Montieren:
Antriebskette
1
HINWEIS:
Das Rad
2 nach vorn drücken und
die An

Page 684 of 912

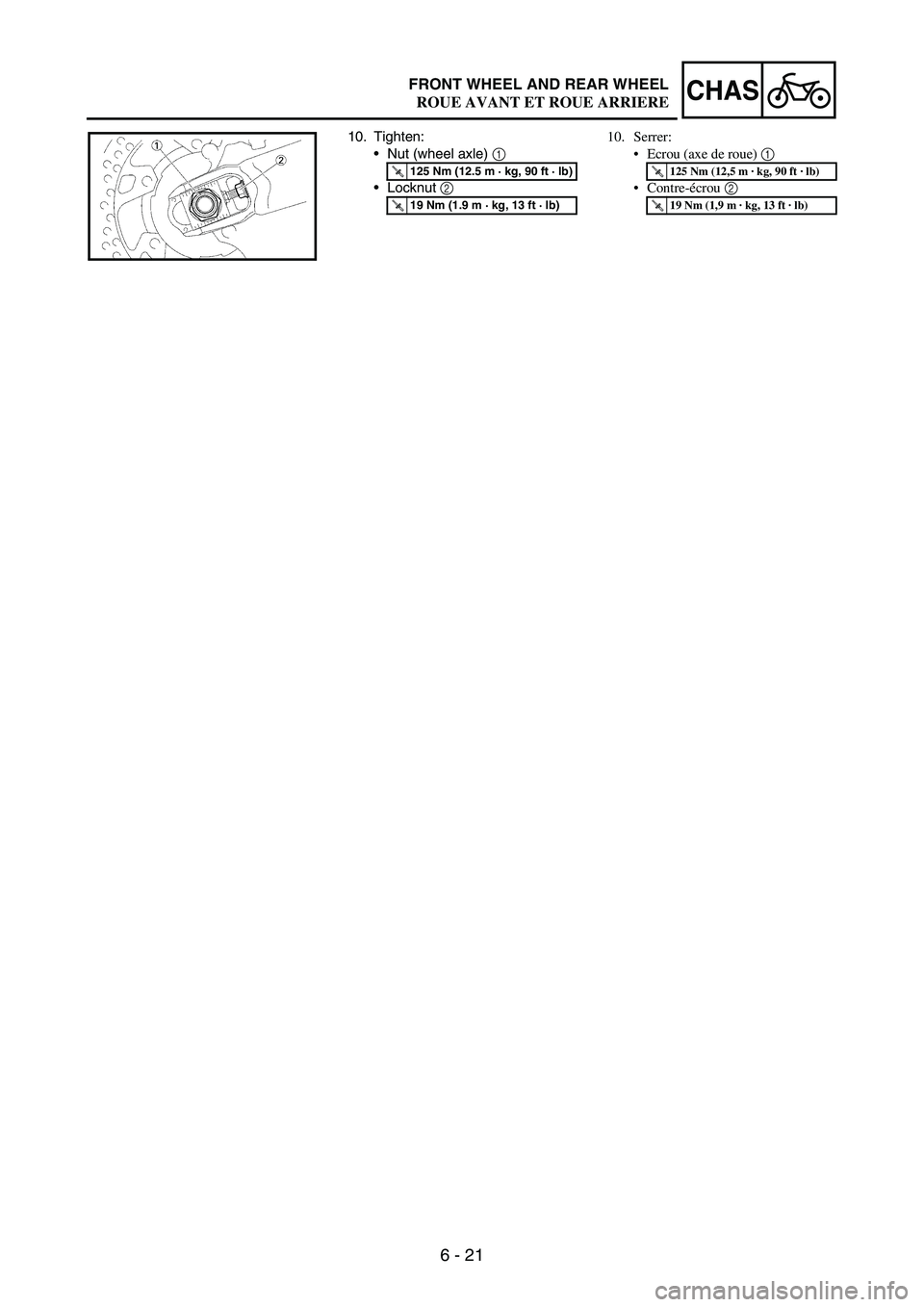

YAMAHA WR 250F 2007  Notices Demploi (in French) 6 - 21
CHASFRONT WHEEL AND REAR WHEEL
10. Tighten:
Nut (wheel axle)
1
Locknut
2
T R..125 Nm (12.5 m · kg, 90 ft · lb)
T R..19 Nm (1.9 m · kg, 13 ft · lb)
10. Serrer:
Ecrou (axe de roue) 1

Page 685 of 912

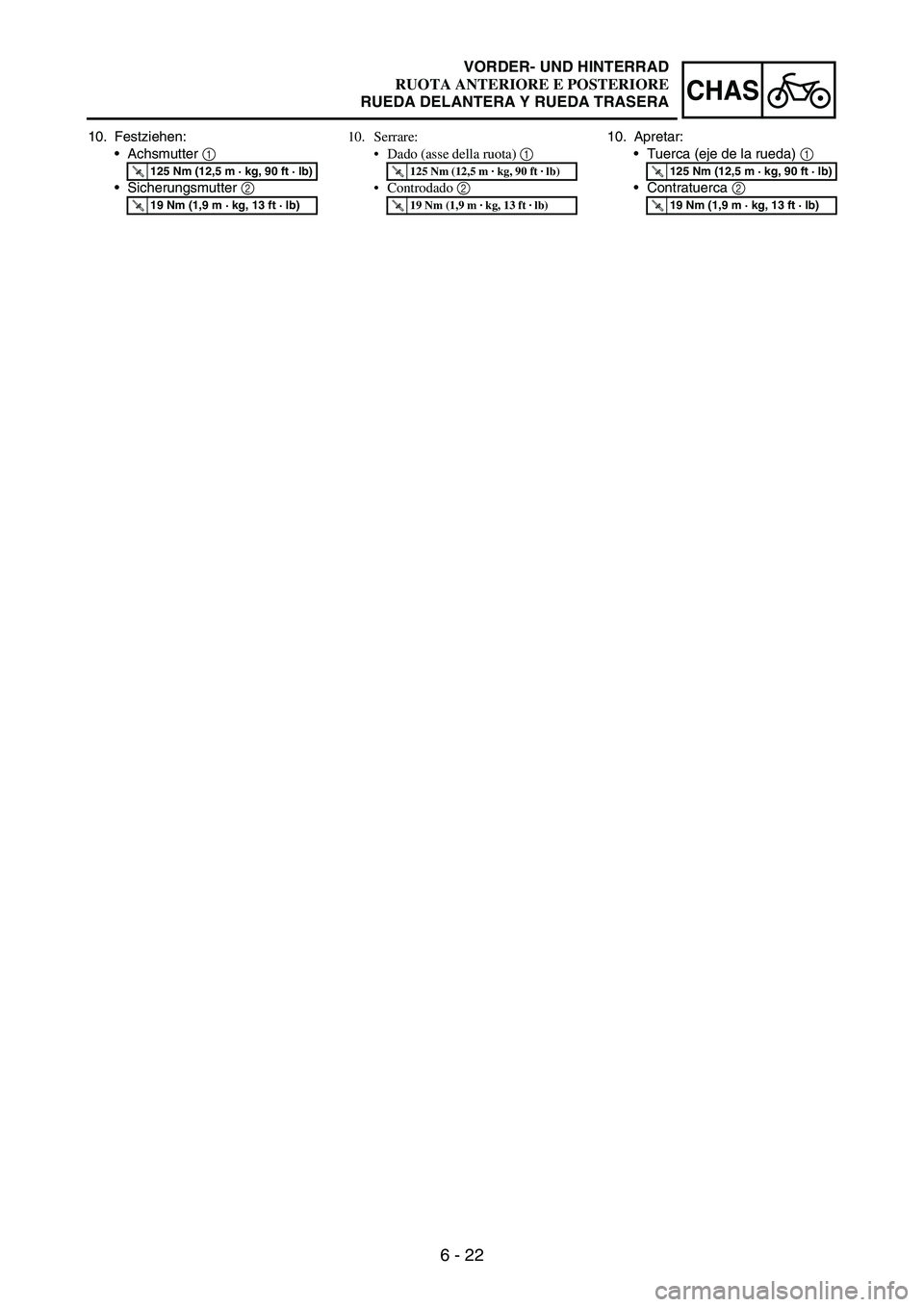

YAMAHA WR 250F 2007  Notices Demploi (in French) 6 - 22
CHAS
10. Festziehen:
Achsmutter
1
Sicherungsmutter
2
T R..125 Nm (12,5 m · kg, 90 ft · lb)
T R..19 Nm (1,9 m · kg, 13 ft · lb)
10. Serrare:
Dado (asse della ruota) 1
Controdado 2

Page 686 of 912

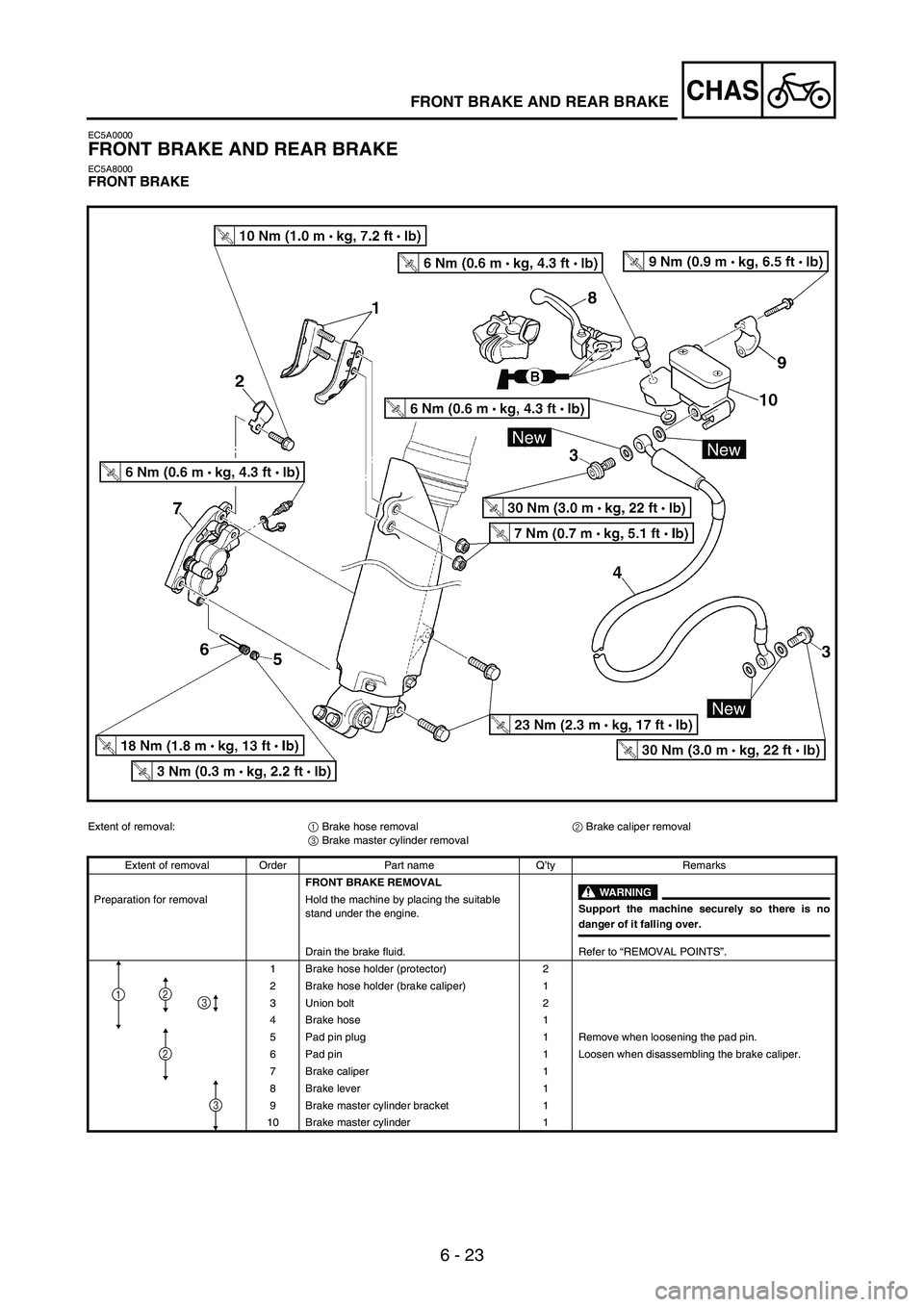

YAMAHA WR 250F 2007  Notices Demploi (in French) 6 - 23
CHASFRONT BRAKE AND REAR BRAKE
EC5A0000
FRONT BRAKE AND REAR BRAKE
EC5A8000FRONT BRAKE
Extent of removal:
1 Brake hose removal
2 Brake caliper removal
3 Brake master cylinder removal
Extent of

Page 687 of 912

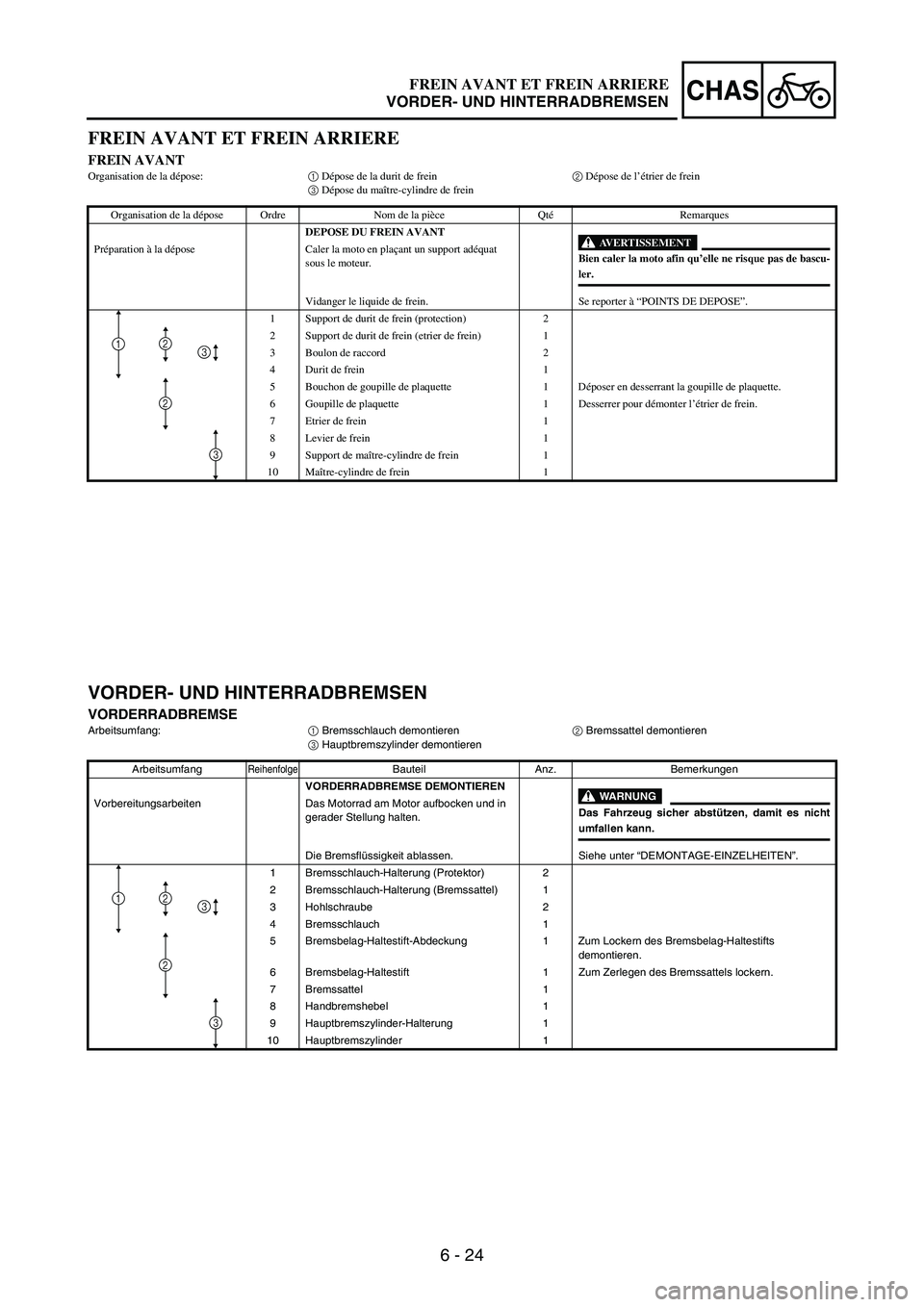

YAMAHA WR 250F 2007  Notices Demploi (in French) 6 - 24
CHAS
FREIN AVANT ET FREIN ARRIERE
FREIN AVANTOrganisation de la dépose:1 Dépose de la durit de frein2 Dépose de l’étrier de frein
3 Dépose du maître-cylindre de frein
Organisation de la

Page 688 of 912

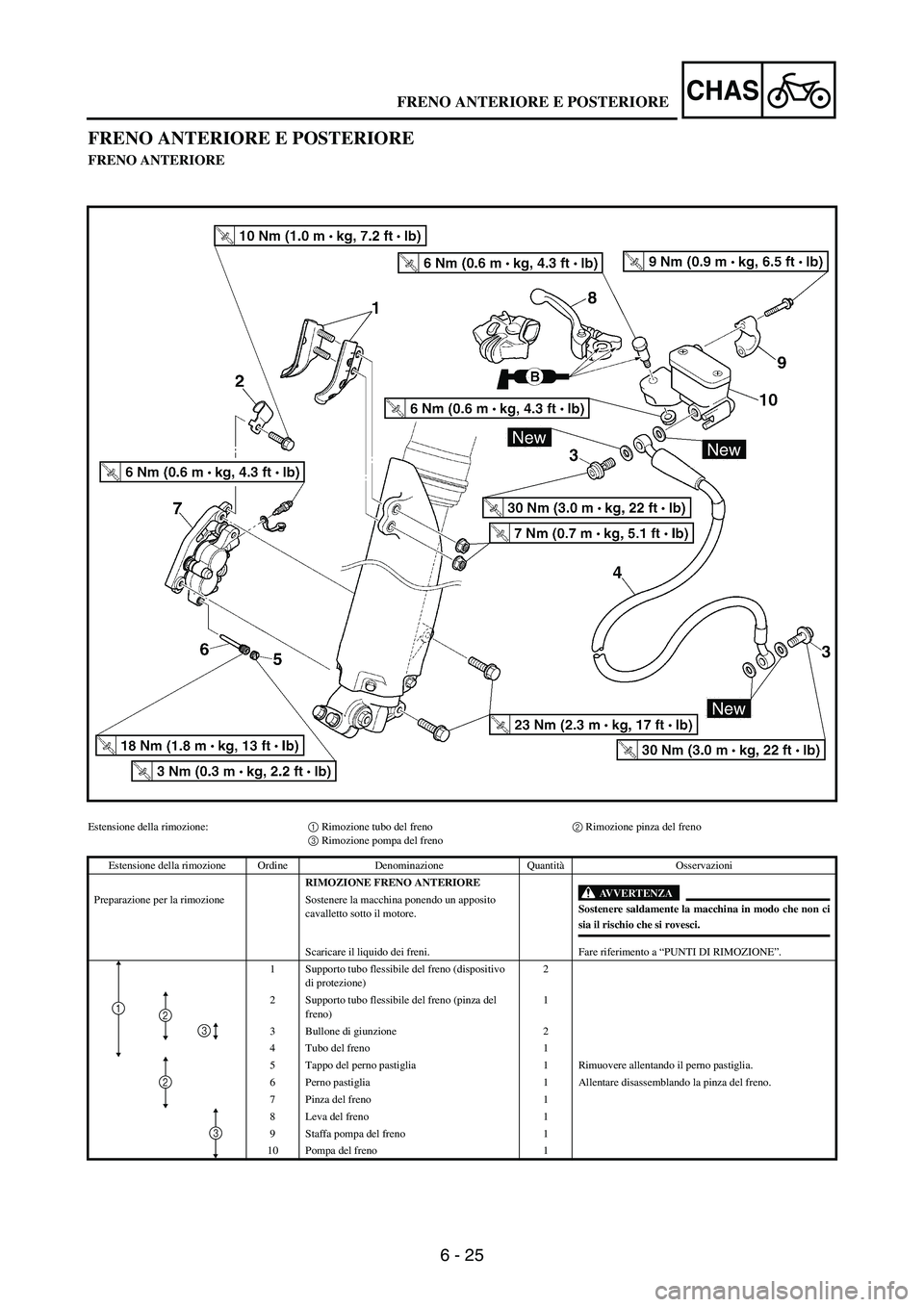

YAMAHA WR 250F 2007  Notices Demploi (in French) 6 - 25
CHAS
FRENO ANTERIORE E POSTERIORE
FRENO ANTERIORE
Estensione della rimozione:1 Rimozione tubo del freno2 Rimozione pinza del freno
3 Rimozione pompa del freno
Estensione della rimozione Ordine

Page 689 of 912

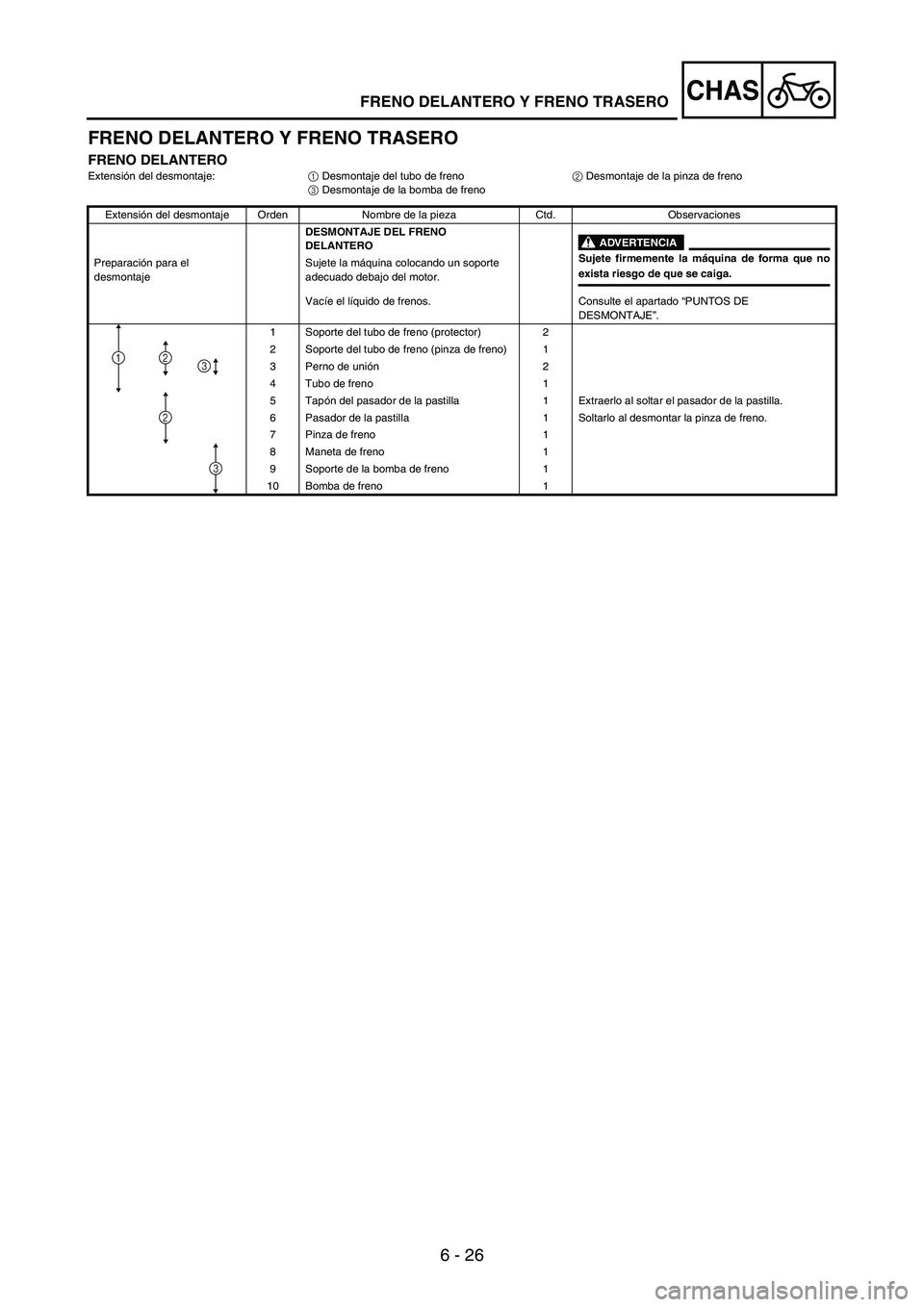

YAMAHA WR 250F 2007  Notices Demploi (in French) 6 - 26
CHAS
FRENO DELANTERO Y FRENO TRASERO
FRENO DELANTEROExtensión del desmontaje:
1 Desmontaje del tubo de freno
2 Desmontaje de la pinza de freno
3 Desmontaje de la bomba de freno
Extensión del

Page 690 of 912

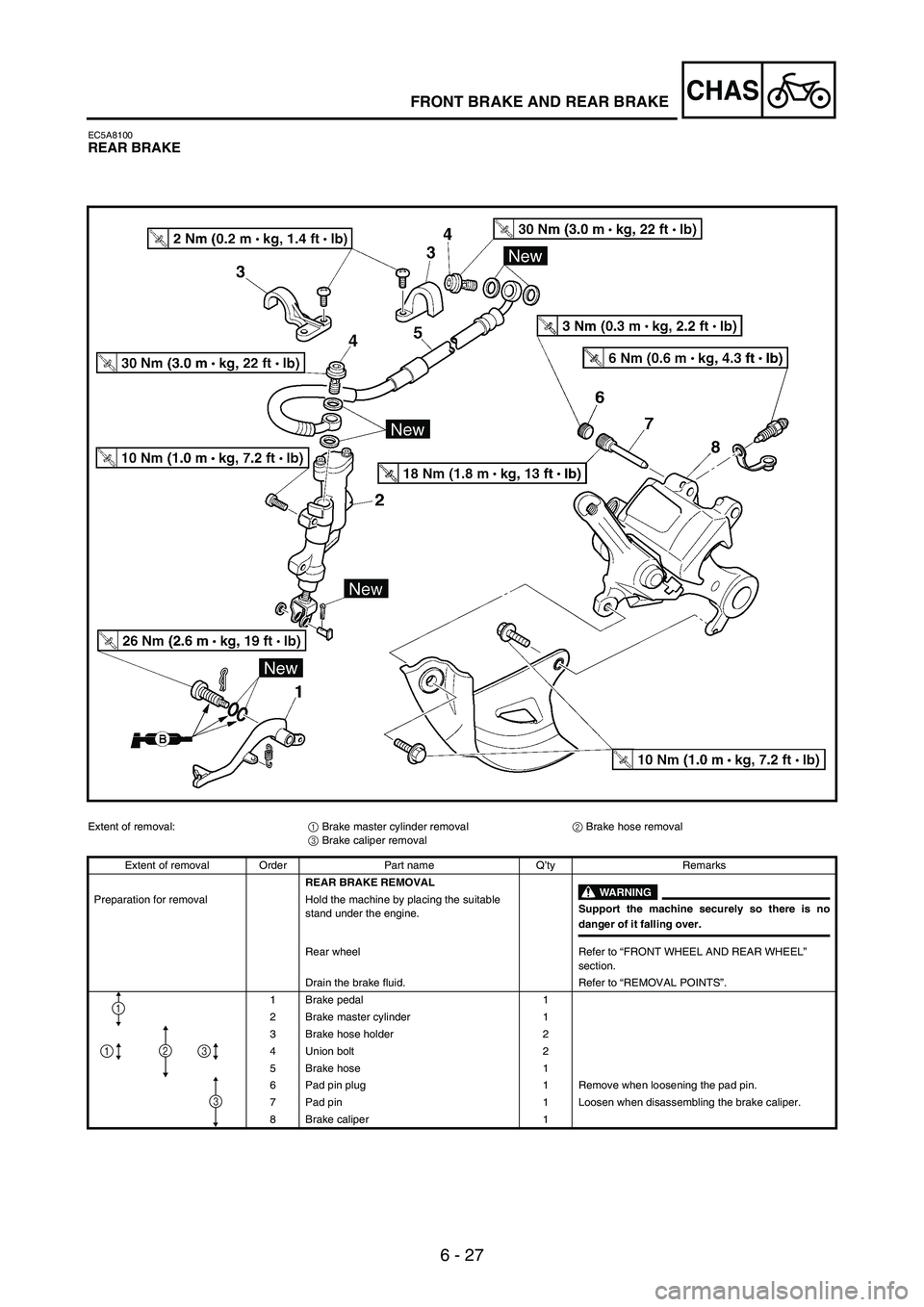

YAMAHA WR 250F 2007  Notices Demploi (in French) 6 - 27
CHASFRONT BRAKE AND REAR BRAKE
EC5A8100REAR BRAKE
Extent of removal:
1 Brake master cylinder removal
2 Brake hose removal
3 Brake caliper removal
Extent of removal Order Part name Q’ty Remark
