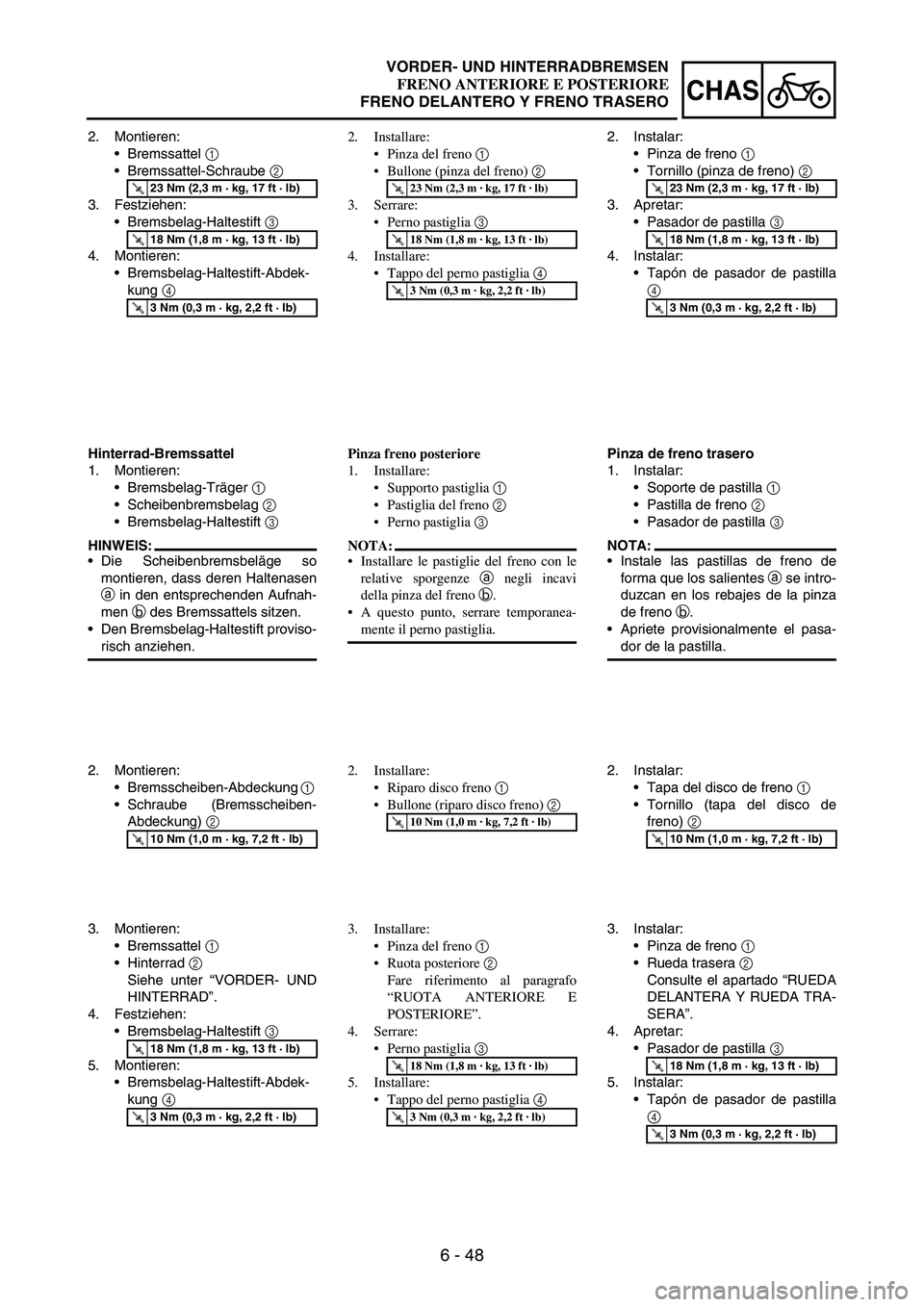

6 - 48
CHAS
2. Montieren:
Bremssattel
1
Bremssattel-Schraube
2
3. Festziehen:
Bremsbelag-Haltestift
3
4. Montieren:
Bremsbelag-Haltestift-Abdek-
kung
4
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
Hinterrad-Bremssattel
1. Montieren:
Bremsbelag-Träger
1
Scheibenbremsbelag
2
Bremsbelag-Haltestift
3
HINWEIS:
Die Scheibenbremsbeläge so
montieren, dass deren Haltenasen
a in den entsprechenden Aufnah-
men
b des Bremssattels sitzen.
Den Bremsbelag-Haltestift proviso-
risch anziehen.
2. Montieren:
Bremsscheiben-Abdeckung
1
Schraube (Bremsscheiben-
Abdeckung)
2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Montieren:
Bremssattel
1
Hinterrad
2
Siehe unter “VORDER- UND
HINTERRAD”.
4. Festziehen:
Bremsbelag-Haltestift
3
5. Montieren:
Bremsbelag-Haltestift-Abdek-
kung
4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
2. Installare:
Pinza del freno 1
Bullone (pinza del freno) 2
3. Serrare:
Perno pastiglia 3
4. Installare:
Tappo del perno pastiglia 4
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
Pinza freno posteriore
1. Installare:
Supporto pastiglia 1
Pastiglia del freno 2
Perno pastiglia 3
NOTA:
Installare le pastiglie del freno con le
relative sporgenze a negli incavi
della pinza del freno b.
A questo punto, serrare temporanea-
mente il perno pastiglia.
2. Installare:
Riparo disco freno 1
Bullone (riparo disco freno) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Installare:
Pinza del freno 1
Ruota posteriore 2
Fare riferimento al paragrafo
“RUOTA ANTERIORE E
POSTERIORE”.
4. Serrare:
Perno pastiglia 3
5. Installare:
Tappo del perno pastiglia 4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
2. Instalar:
Pinza de freno
1
Tornillo (pinza de freno)
2
3. Apretar:
Pasador de pastilla
3
4. Instalar:
Tapón de pasador de pastilla
4
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
Pinza de freno trasero
1. Instalar:
Soporte de pastilla
1
Pastilla de freno
2
Pasador de pastilla
3
NOTA:
Instale las pastillas de freno de
forma que los salientes
a se intro-
duzcan en los rebajes de la pinza
de freno
b.
Apriete provisionalmente el pasa-
dor de la pastilla.
2. Instalar:
Tapa del disco de freno
1
Tornillo (tapa del disco de
freno)
2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Instalar:
Pinza de freno
1
Rueda trasera
2
Consulte el apartado “RUEDA
DELANTERA Y RUEDA TRA-
SERA”.
4. Apretar:
Pasador de pastilla
3
5. Instalar:
Tapón de pasador de pastilla
4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
VORDER- UND HINTERRADBREMSEN
FRENO ANTERIORE E POSTERIORE
FRENO DELANTERO Y FRENO TRASERO

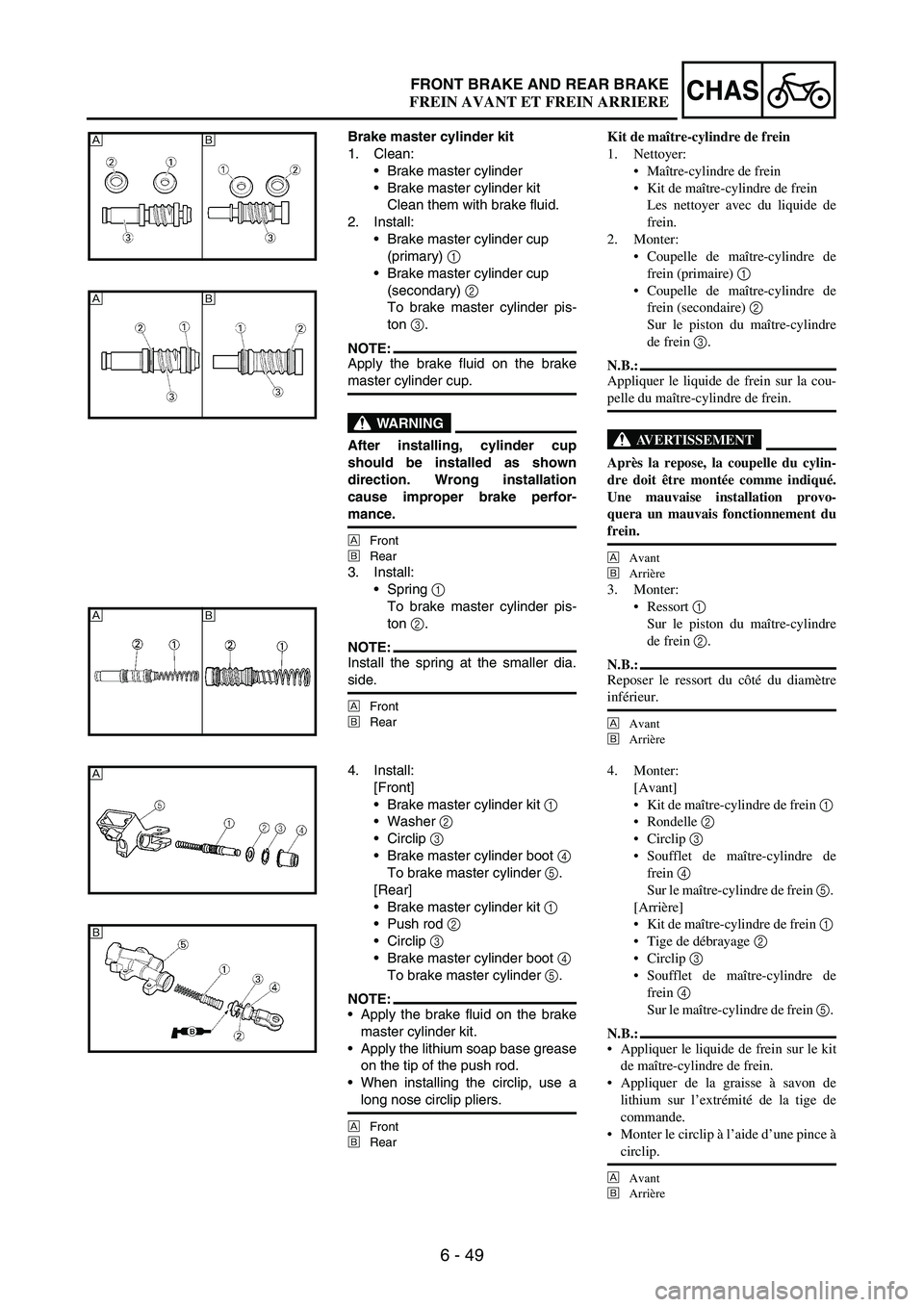

6 - 49
CHASFRONT BRAKE AND REAR BRAKE
Brake master cylinder kit
1. Clean:
Brake master cylinder
Brake master cylinder kit
Clean them with brake fluid.
2. Install:
Brake master cylinder cup
(primary)
1
Brake master cylinder cup
(secondary)
2
To brake master cylinder pis-
ton
3.
NOTE:Apply the brake fluid on the brake
master cylinder cup.
WARNING
After installing, cylinder cup
should be installed as shown
direction. Wrong installation
cause improper brake perfor-
mance.
ÈFront
ÉRear
3. Install:
Spring
1
To brake master cylinder pis-
ton
2.
NOTE:Install the spring at the smaller dia.
side.
ÈFront
ÉRear
ÈÉ
ÈÉ
ÈÉ
4. Install:
[Front]
Brake master cylinder kit
1
Washer
2
Circlip
3
Brake master cylinder boot
4
To brake master cylinder
5.
[Rear]
Brake master cylinder kit
1
Push rod
2
Circlip
3
Brake master cylinder boot
4
To brake master cylinder
5.
NOTE:Apply the brake fluid on the brake
master cylinder kit.
Apply the lithium soap base grease
on the tip of the push rod.
When installing the circlip, use a
long nose circlip pliers.
ÈFront
ÉRear
È
É
Kit de maître-cylindre de frein
1. Nettoyer:
Maître-cylindre de frein
Kit de maître-cylindre de frein
Les nettoyer avec du liquide de
frein.
2. Monter:
Coupelle de maître-cylindre de
frein (primaire) 1
Coupelle de maître-cylindre de
frein (secondaire) 2
Sur le piston du maître-cylindre
de frein 3.
N.B.:
Appliquer le liquide de frein sur la cou-
pelle du maître-cylindre de frein.
AVERTISSEMENT
Après la repose, la coupelle du cylin-
dre doit être montée comme indiqué.
Une mauvaise installation provo-
quera un mauvais fonctionnement du
frein.
È
Avant
É
Arrière
3. Monter:
Ressort 1
Sur le piston du maître-cylindre
de frein 2.
N.B.:
Reposer le ressort du côté du diamètre
inférieur.
È
Avant
É
Arrière
4. Monter:
[Avant]
Kit de maître-cylindre de frein 1
Rondelle 2
Circlip 3
Soufflet de maître-cylindre de
frein 4
Sur le maître-cylindre de frein 5.
[Arrière]
Kit de maître-cylindre de frein 1
Tige de débrayage 2
Circlip 3
Soufflet de maître-cylindre de
frein 4
Sur le maître-cylindre de frein 5.
N.B.:
Appliquer le liquide de frein sur le kit
de maître-cylindre de frein.
Appliquer de la graisse à savon de
lithium sur l’extrémité de la tige de
commande.
Monter le circlip à l’aide d’une pince à
circlip.
È
Avant
É
Arrière
FREIN AVANT ET FREIN ARRIERE

6 - 50
CHAS

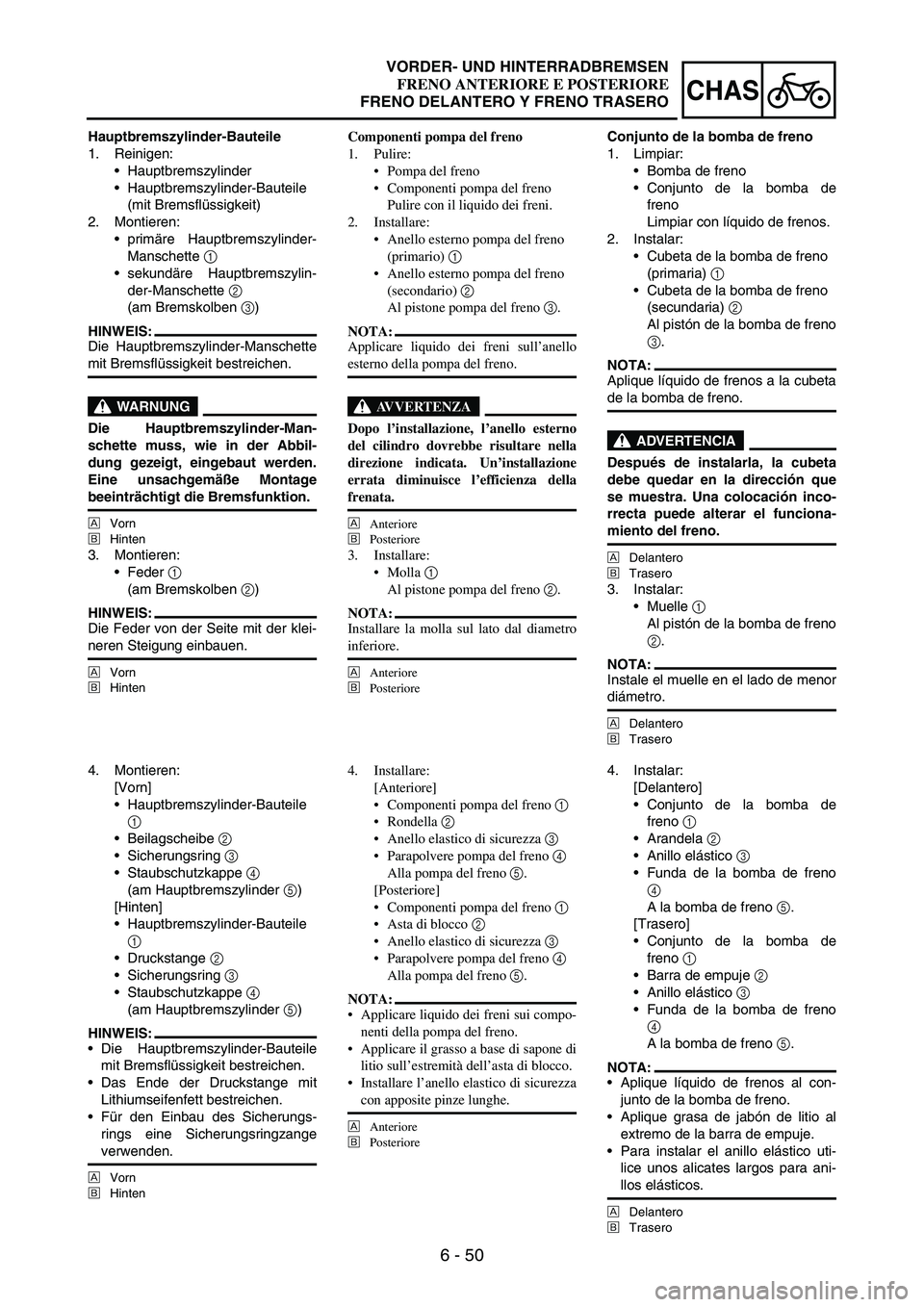

Hauptbremszylinder-Bauteile
1. Reinigen:
Hauptbremszylinder
Hauptbremszylinder-Bauteile
(mit Bremsflüssigkeit)
2. Montieren:
primäre Hauptbremszylinder-
Manschette
1
sekundäre Hauptbremszylin-
der-Manschette
2
(am Bremskolben
3)
HINWEIS:
Die Hauptbremszylinder-Manschette
mit Bremsflüssigkeit bestreichen.
WARNUNG
Die Hauptbremszylinder-Man-
schette muss, wie in der Abbil-
dung gezeigt, eingebaut werden.
Eine unsachgemäße Montage
beeinträchtigt die Bremsfunktion.
ÈVorn
ÉHinten
3. Montieren:
Feder
1
(am Bremskolben
2)
HINWEIS:
Die Feder von der Seite mit der klei-
neren Steigung einbauen.
ÈVorn
ÉHinten
4. Montieren:
[Vorn]
Hauptbremszylinder-Bauteile
1
Beilagscheibe
2
Sicherungsring
3
Staubschutzkappe
4
(am Hauptbremszylinder
5)
[Hinten]
Hauptbremszylinder-Bauteile
1
Druckstange
2
Sicherungsring
3
Staubschutzkappe
4
(am Hauptbremszylinder
5)
HINWEIS:
Die Hauptbremszylinder-Bauteile
mit Bremsflüssigkeit bestreichen.
Das Ende der Druckstange mit
Lithiumseifenfett bestreichen.
Für den Einbau des Sicherungs-
rings eine Sicherungsringzange
verwenden.
ÈVorn
ÉHinten
Componenti pompa del freno
1. Pulire:
Pompa del freno
Componenti pompa del freno
Pulire con il liquido dei freni.
2. Installare:
Anello esterno pompa del freno
(primario) 1
Anello esterno pompa del freno
(secondario) 2
Al pistone pompa del freno 3.
NOTA:
Applicare liquido dei freni sull’anello
esterno della pompa del freno.
AVVERTENZA
Dopo l’installazione, l’anello esterno
del cilindro dovrebbe risultare nella
direzione indicata. Un’installazione
errata diminuisce l’efficienza della
frenata.
È
Anteriore
É
Posteriore
3. Installare:
Molla 1
Al pistone pompa del freno 2.
NOTA:
Installare la molla sul lato dal diametro
inferiore.
È
Anteriore
É
Posteriore
4. Installare:
[Anteriore]
Componenti pompa del freno 1
Rondella 2
Anello elastico di sicurezza 3
Parapolvere pompa del freno 4
Alla pompa del freno 5.
[Posteriore]
Componenti pompa del freno 1
Asta di blocco 2
Anello elastico di sicurezza 3
Parapolvere pompa del freno 4
Alla pompa del freno 5.
NOTA:
Applicare liquido dei freni sui compo-
nenti della pompa del freno.
Applicare il grasso a base di sapone di
litio sull’estremità dell’asta di blocco.
Installare l’anello elastico di sicurezza
con apposite pinze lunghe.
È
Anteriore
É
Posteriore
Conjunto de la bomba de freno
1. Limpiar:
Bomba de freno
Conjunto de la bomba de
freno
Limpiar con líquido de frenos.
2. Instalar:
Cubeta de la bomba de freno
(primaria)
1
Cubeta de la bomba de freno
(secundaria)
2
Al pistón de la bomba de freno
3.
NOTA:
Aplique líquido de frenos a la cubeta
de la bomba de freno.
ADVERTENCIA
Después de instalarla, la cubeta
debe quedar en la dirección que
se muestra. Una colocación inco-
rrecta puede alterar el funciona-
miento del freno.
ÈDelantero
ÉTrasero
3. Instalar:
Muelle
1
Al pistón de la bomba de freno
2.
NOTA:
Instale el muelle en el lado de menor
diámetro.
ÈDelantero
ÉTrasero
4. Instalar:
[Delantero]
Conjunto de la bomba de
freno
1
Arandela
2
Anillo elástico
3
Funda de la bomba de freno
4
A la bomba de freno
5.
[Trasero]
Conjunto de la bomba de
freno
1
Barra de empuje
2
Anillo elástico
3
Funda de la bomba de freno
4
A la bomba de freno
5.
NOTA:
Aplique líquido de frenos al con-
junto de la bomba de freno.
Aplique grasa de jabón de litio al
extremo de la barra de empuje.
Para instalar el anillo elástico uti-
lice unos alicates largos para ani-
llos elásticos.
ÈDelantero
ÉTrasero
VORDER- UND HINTERRADBREMSEN
FRENO ANTERIORE E POSTERIORE
FRENO DELANTERO Y FRENO TRASERO

6 - 51
CHASFRONT BRAKE AND REAR BRAKE

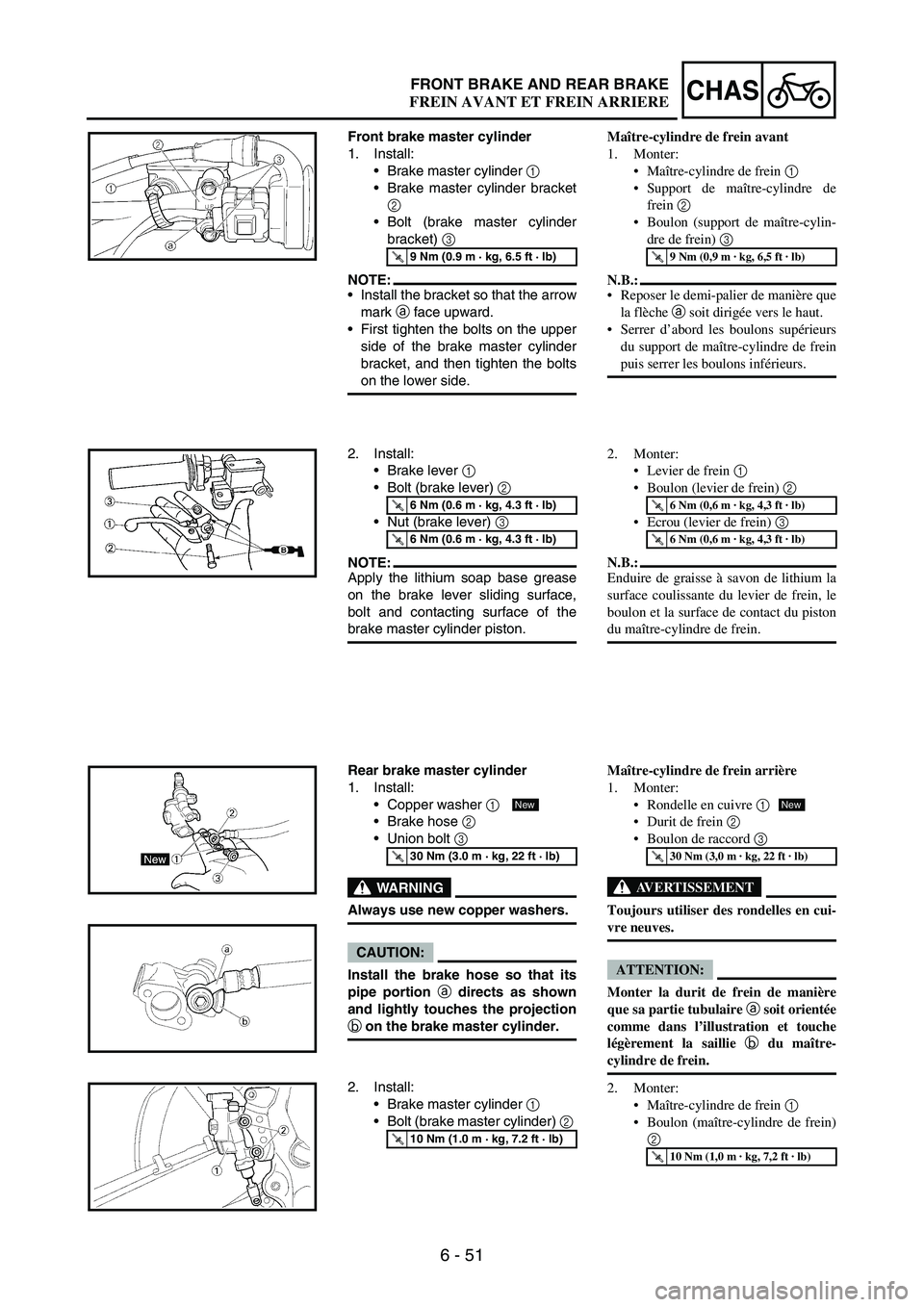

Front brake master cylinder
1. Install:
Brake master cylinder
1
Brake master cylinder bracket
2
Bolt (brake master cylinder
bracket)
3
NOTE:Install the bracket so that the arrow
mark
a face upward.
First tighten the bolts on the upper
side of the brake master cylinder
bracket, and then tighten the bolts
on the lower side.
T R..9 Nm (0.9 m · kg, 6.5 ft · lb)
2. Install:
Brake lever
1
Bolt (brake lever)
2
Nut (brake lever)
3
NOTE:Apply the lithium soap base grease
on the brake lever sliding surface,
bolt and contacting surface of the
brake master cylinder piston.
T R..6 Nm (0.6 m · kg, 4.3 ft · lb)
T R..6 Nm (0.6 m · kg, 4.3 ft · lb)
Rear brake master cylinder
1. Install:
Copper washer
1
Brake hose
2
Union bolt
3
WARNING
Always use new copper washers.
CAUTION:
Install the brake hose so that its
pipe portion a
directs as shown
and lightly touches the projection
b
on the brake master cylinder.
T R..30 Nm (3.0 m · kg, 22 ft · lb)
New
2. Install:
Brake master cylinder
1
Bolt (brake master cylinder)
2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Maître-cylindre de frein avant
1. Monter:
Maître-cylindre de frein 1
Support de maître-cylindre de
frein 2
Boulon (support de maître-cylin-
dre de frein) 3
N.B.:
Reposer le demi-palier de manière que
la flèche a soit dirigée vers le haut.
Serrer d’abord les boulons supérieurs
du support de maître-cylindre de frein
puis serrer les boulons inférieurs.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
2. Monter:
Levier de frein 1
Boulon (levier de frein) 2
Ecrou (levier de frein) 3
N.B.:
Enduire de graisse à savon de lithium la
surface coulissante du levier de frein, le
boulon et la surface de contact du piston
du maître-cylindre de frein.
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
Maître-cylindre de frein arrière
1. Monter:
Rondelle en cuivre 1
Durit de frein 2
Boulon de raccord 3
AVERTISSEMENT
Toujours utiliser des rondelles en cui-
vre neuves.
ATTENTION:
Monter la durit de frein de manière
que sa partie tubulaire a soit orientée
comme dans l’illustration et touche
légèrement la saillie b du maître-
cylindre de frein.
2. Monter:
Maître-cylindre de frein 1
Boulon (maître-cylindre de frein)
2
T R..30 Nm (3,0 m · kg, 22 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
FREIN AVANT ET FREIN ARRIERE

6 - 52
CHAS

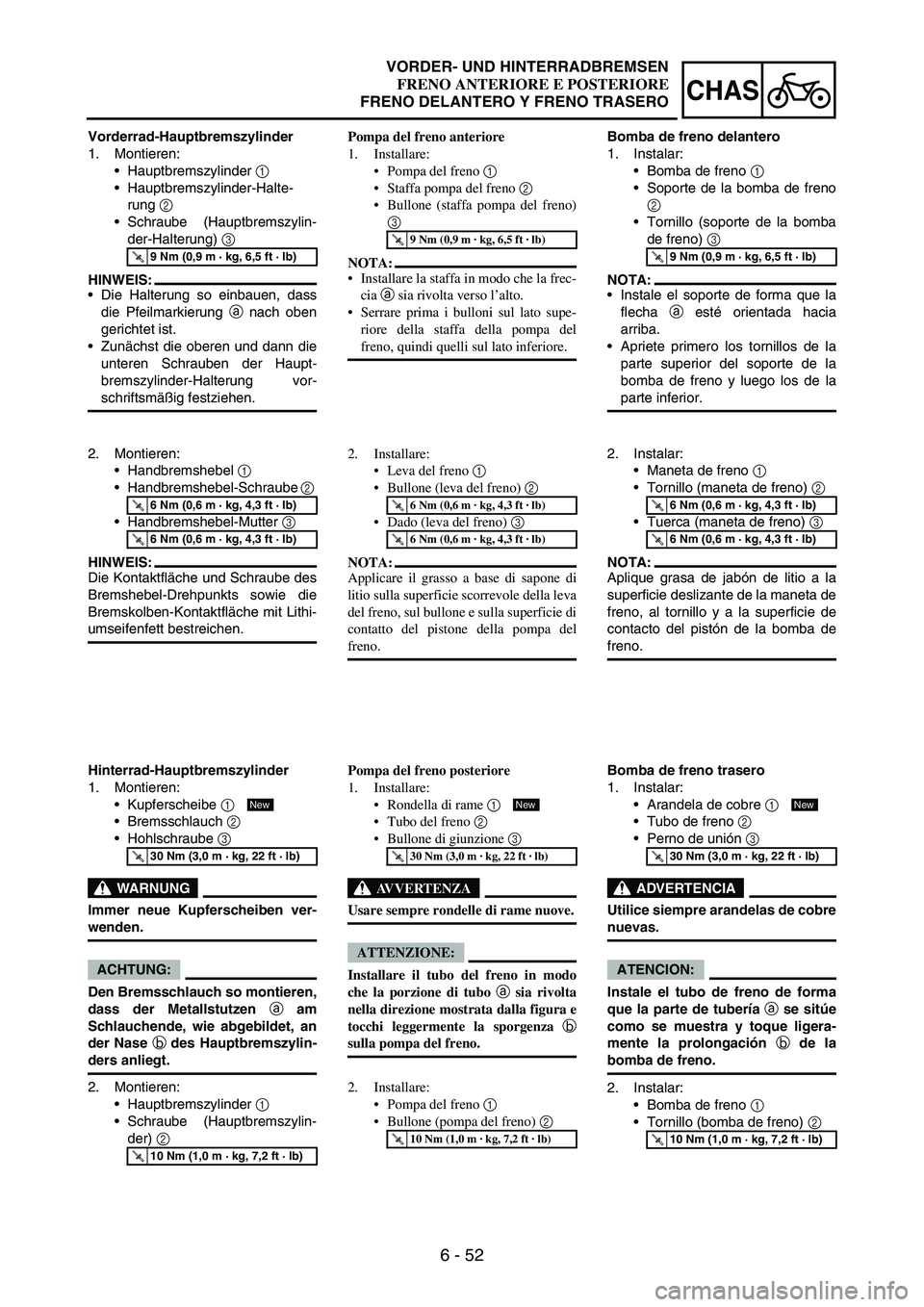

Vorderrad-Hauptbremszylinder
1. Montieren:
Hauptbremszylinder
1
Hauptbremszylinder-Halte-
rung
2
Schraube (Hauptbremszylin-
der-Halterung)
3
HINWEIS:
Die Halterung so einbauen, dass
die Pfeilmarkierung
a nach oben
gerichtet ist.
Zunächst die oberen und dann die
unteren Schrauben der Haupt-
bremszylinder-Halterung vor-
schriftsmäßig festziehen.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
2. Montieren:
Handbremshebel
1
Handbremshebel-Schraube
2
Handbremshebel-Mutter
3
HINWEIS:
Die Kontaktfläche und Schraube des
Bremshebel-Drehpunkts sowie die
Bremskolben-Kontaktfläche mit Lithi-
umseifenfett bestreichen.
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
Hinterrad-Hauptbremszylinder
1. Montieren:
Kupferscheibe
1
Bremsschlauch
2
Hohlschraube
3
WARNUNG
Immer neue Kupferscheiben ver-
wenden.
ACHTUNG:
Den Bremsschlauch so montieren,
dass der Metallstutzen a am
Schlauchende, wie abgebildet, an
der Nase b des Hauptbremszylin-
ders anliegt.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
2. Montieren:
Hauptbremszylinder
1
Schraube (Hauptbremszylin-
der)
2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Pompa del freno anteriore
1. Installare:
Pompa del freno 1
Staffa pompa del freno 2
Bullone (staffa pompa del freno)
3
NOTA:
Installare la staffa in modo che la frec-
cia a sia rivolta verso l’alto.
Serrare prima i bulloni sul lato supe-
riore della staffa della pompa del
freno, quindi quelli sul lato inferiore.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
2. Installare:
Leva del freno 1
Bullone (leva del freno) 2
Dado (leva del freno) 3
NOTA:
Applicare il grasso a base di sapone di
litio sulla superficie scorrevole della leva
del freno, sul bullone e sulla superficie di
contatto del pistone della pompa del
freno.
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
Pompa del freno posteriore
1. Installare:
Rondella di rame 1
Tubo del freno 2
Bullone di giunzione 3
AVVERTENZA
Usare sempre rondelle di rame nuove.
ATTENZIONE:
Installare il tubo del freno in modo
che la porzione di tubo a sia rivolta
nella direzione mostrata dalla figura e
tocchi leggermente la sporgenza b
sulla pompa del freno.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
2. Installare:
Pompa del freno 1
Bullone (pompa del freno) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Bomba de freno delantero
1. Instalar:
Bomba de freno
1
Soporte de la bomba de freno
2
Tornillo (soporte de la bomba
de freno)
3
NOTA:
Instale el soporte de forma que la
flecha
a esté orientada hacia
arriba.
Apriete primero los tornillos de la
parte superior del soporte de la
bomba de freno y luego los de la
parte inferior.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
2. Instalar:
Maneta de freno
1
Tornillo (maneta de freno)
2
Tuerca (maneta de freno)
3
NOTA:
Aplique grasa de jabón de litio a la
superficie deslizante de la maneta de
freno, al tornillo y a la superficie de
contacto del pistón de la bomba de
freno.
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
Bomba de freno trasero
1. Instalar:
Arandela de cobre
1
Tubo de freno
2
Perno de unión
3
ADVERTENCIA
Utilice siempre arandelas de cobre
nuevas.
ATENCION:
Instale el tubo de freno de forma
que la parte de tubería a se sitúe
como se muestra y toque ligera-
mente la prolongación b de la
bomba de freno.
2. Instalar:
Bomba de freno
1
Tornillo (bomba de freno)
2
T R..30 Nm (3,0 m · kg, 22 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
VORDER- UND HINTERRADBREMSEN
FRENO ANTERIORE E POSTERIORE
FRENO DELANTERO Y FRENO TRASERO

6 - 53
CHASFRONT BRAKE AND REAR BRAKE

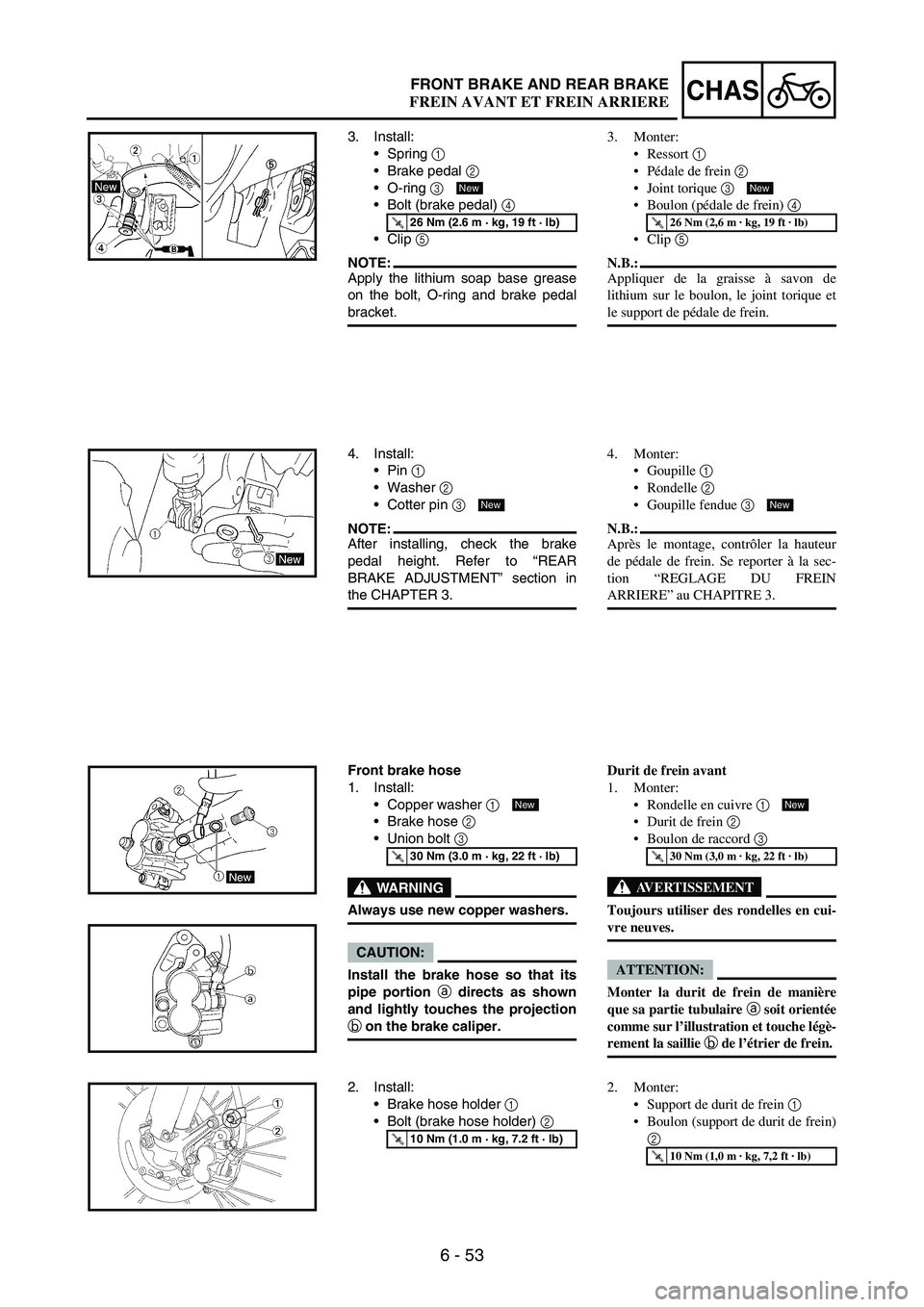

3. Install:
Spring
1
Brake pedal
2
O-ring
3
Bolt (brake pedal)
4
Clip
5
NOTE:Apply the lithium soap base grease
on the bolt, O-ring and brake pedal
bracket.
T R..26 Nm (2.6 m · kg, 19 ft · lb)
New
4. Install:
Pin
1
Washer
2
Cotter pin
3
NOTE:After installing, check the brake
pedal height. Refer to “REAR
BRAKE ADJUSTMENT” section in
the CHAPTER 3.
New
Front brake hose
1. Install:
Copper washer
1
Brake hose
2
Union bolt
3
WARNING
Always use new copper washers.
CAUTION:
Install the brake hose so that its
pipe portion a
directs as shown
and lightly touches the projection
b
on the brake caliper.
T R..30 Nm (3.0 m · kg, 22 ft · lb)
New
2. Install:
Brake hose holder
1
Bolt (brake hose holder)
2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
3. Monter:
Ressort 1
Pédale de frein 2
Joint torique 3
Boulon (pédale de frein) 4
Clip 5
N.B.:
Appliquer de la graisse à savon de
lithium sur le boulon, le joint torique et
le support de pédale de frein.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
4. Monter:
Goupille 1
Rondelle 2
Goupille fendue 3
N.B.:
Après le montage, contrôler la hauteur
de pédale de frein. Se reporter à la sec-
tion “REGLAGE DU FREIN
ARRIERE” au CHAPITRE 3.
New
Durit de frein avant
1. Monter:
Rondelle en cuivre 1
Durit de frein 2
Boulon de raccord 3
AVERTISSEMENT
Toujours utiliser des rondelles en cui-
vre neuves.
ATTENTION:
Monter la durit de frein de manière
que sa partie tubulaire a soit orientée
comme sur l’illustration et touche légè-
rement la saillie b de l’étrier de frein.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
2. Monter:
Support de durit de frein 1
Boulon (support de durit de frein)
2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
FREIN AVANT ET FREIN ARRIERE

6 - 54
CHAS

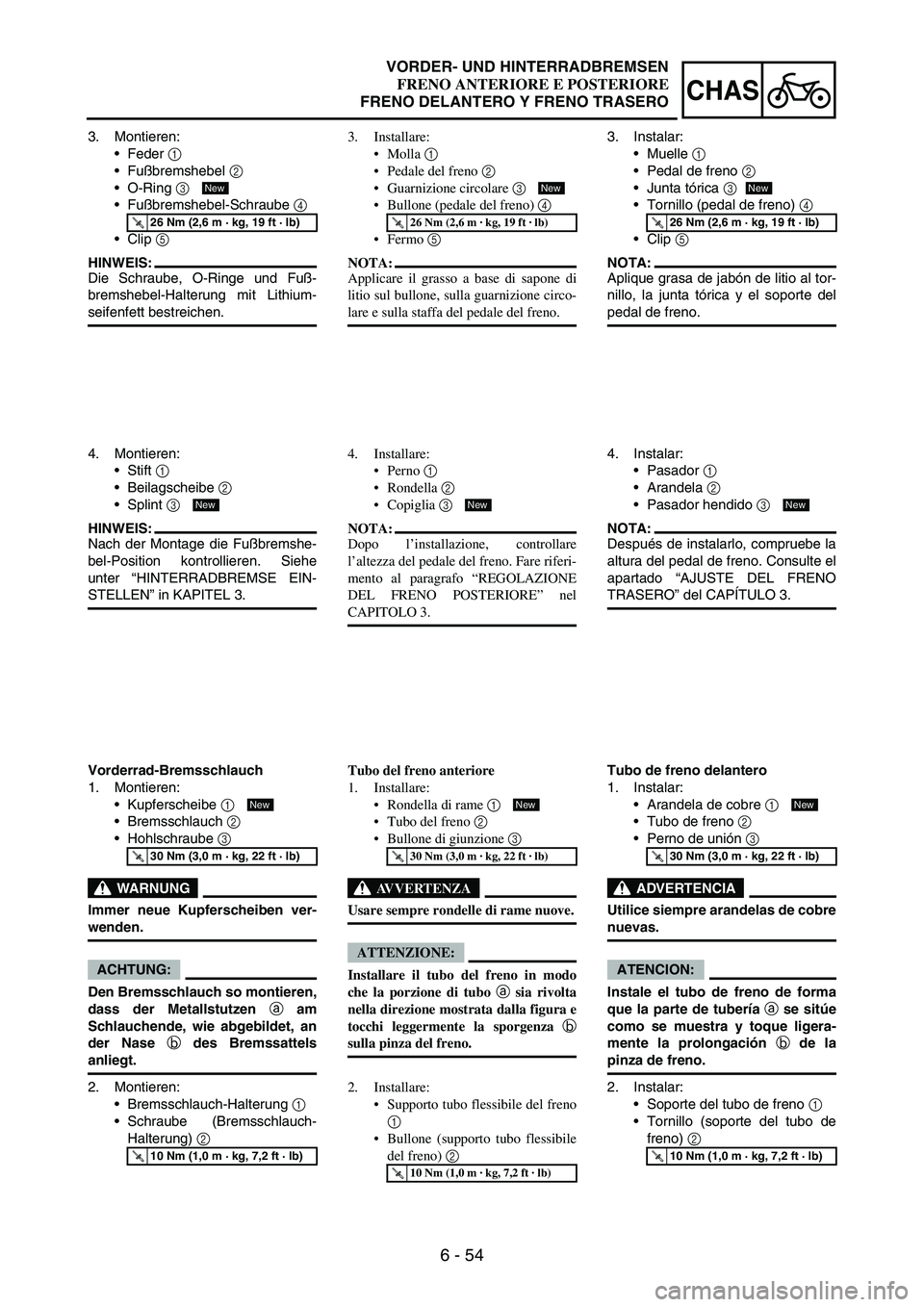

3. Montieren:
Feder
1
Fußbremshebel
2
O-Ring
3
Fußbremshebel-Schraube
4
Clip
5
HINWEIS:
Die Schraube, O-Ringe und Fuß-
bremshebel-Halterung mit Lithium-
seifenfett bestreichen.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
4. Montieren:
Stift
1
Beilagscheibe
2
Splint
3
HINWEIS:
Nach der Montage die Fußbremshe-
bel-Position kontrollieren. Siehe
unter “HINTERRADBREMSE EIN-
STELLEN” in KAPITEL 3.
New
Vorderrad-Bremsschlauch
1. Montieren:
Kupferscheibe
1
Bremsschlauch
2
Hohlschraube
3
WARNUNG
Immer neue Kupferscheiben ver-
wenden.
ACHTUNG:
Den Bremsschlauch so montieren,
dass der Metallstutzen a am
Schlauchende, wie abgebildet, an
der Nase b des Bremssattels
anliegt.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
2. Montieren:
Bremsschlauch-Halterung
1
Schraube (Bremsschlauch-
Halterung)
2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Installare:
Molla 1
Pedale del freno 2
Guarnizione circolare 3
Bullone (pedale del freno) 4
Fermo 5
NOTA:
Applicare il grasso a base di sapone di
litio sul bullone, sulla guarnizione circo-
lare e sulla staffa del pedale del freno.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
4. Installare:
Perno 1
Rondella 2
Copiglia 3
NOTA:
Dopo l’installazione, controllare
l’altezza del pedale del freno. Fare riferi-
mento al paragrafo “REGOLAZIONE
DEL FRENO POSTERIORE” nel
CAPITOLO 3.
New
Tubo del freno anteriore
1. Installare:
Rondella di rame 1
Tubo del freno 2
Bullone di giunzione 3
AVVERTENZA
Usare sempre rondelle di rame nuove.
ATTENZIONE:
Installare il tubo del freno in modo
che la porzione di tubo a sia rivolta
nella direzione mostrata dalla figura e
tocchi leggermente la sporgenza b
sulla pinza del freno.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
2. Installare:
Supporto tubo flessibile del freno
1
Bullone (supporto tubo flessibile
del freno) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Instalar:
Muelle
1
Pedal de freno
2
Junta tórica
3
Tornillo (pedal de freno)
4
Clip
5
NOTA:
Aplique grasa de jabón de litio al tor-
nillo, la junta tórica y el soporte del
pedal de freno.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
4. Instalar:
Pasador
1
Arandela
2
Pasador hendido
3
NOTA:
Después de instalarlo, compruebe la
altura del pedal de freno. Consulte el
apartado “AJUSTE DEL FRENO
TRASERO” del CAPÍTULO 3.
New
Tubo de freno delantero
1. Instalar:
Arandela de cobre
1
Tubo de freno
2
Perno de unión
3
ADVERTENCIA
Utilice siempre arandelas de cobre
nuevas.
ATENCION:
Instale el tubo de freno de forma
que la parte de tubería a se sitúe
como se muestra y toque ligera-
mente la prolongación b de la
pinza de freno.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
2. Instalar:
Soporte del tubo de freno
1
Tornillo (soporte del tubo de
freno)
2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
VORDER- UND HINTERRADBREMSEN
FRENO ANTERIORE E POSTERIORE
FRENO DELANTERO Y FRENO TRASERO

6 - 55
CHASFRONT BRAKE AND REAR BRAKE

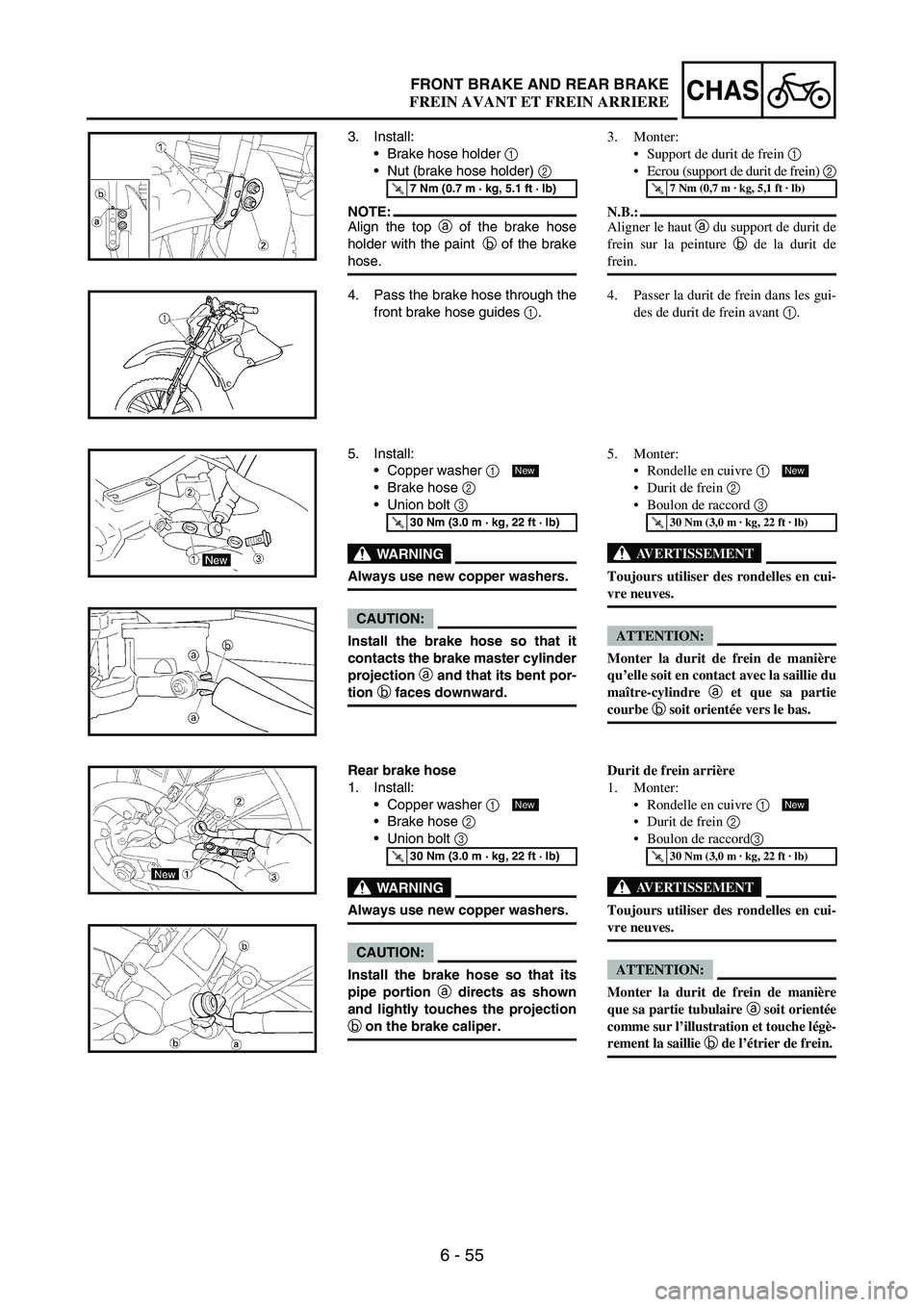

3. Install:
Brake hose holder
1
Nut (brake hose holder)
2
NOTE:Align the top
a of the brake hose
holder with the paint
b of the brake
hose.
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
4. Pass the brake hose through the
front brake hose guides
1.
5. Install:
Copper washer
1
Brake hose
2
Union bolt
3
WARNING
Always use new copper washers.
CAUTION:
Install the brake hose so that it
contacts the brake master cylinder
projection a
and that its bent por-
tion b
faces downward.
T R..30 Nm (3.0 m · kg, 22 ft · lb)
New
Rear brake hose
1. Install:
Copper washer
1
Brake hose
2
Union bolt
3
WARNING
Always use new copper washers.
CAUTION:
Install the brake hose so that its
pipe portion a
directs as shown
and lightly touches the projection
b
on the brake caliper.
T R..30 Nm (3.0 m · kg, 22 ft · lb)
New
3. Monter:
Support de durit de frein 1
Ecrou (support de durit de frein) 2
N.B.:
Aligner le haut a du support de durit de
frein sur la peinture b de la durit de
frein.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
4. Passer la durit de frein dans les gui-
des de durit de frein avant 1.
5. Monter:
Rondelle en cuivre 1
Durit de frein 2
Boulon de raccord 3
AVERTISSEMENT
Toujours utiliser des rondelles en cui-
vre neuves.
ATTENTION:
Monter la durit de frein de manière
qu’elle soit en contact avec la saillie du
maître-cylindre a et que sa partie
courbe b soit orientée vers le bas.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
Durit de frein arrière
1. Monter:
Rondelle en cuivre 1
Durit de frein 2
Boulon de raccord3
AVERTISSEMENT
Toujours utiliser des rondelles en cui-
vre neuves.
ATTENTION:
Monter la durit de frein de manière
que sa partie tubulaire a soit orientée
comme sur l’illustration et touche légè-
rement la saillie b de l’étrier de frein.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
FREIN AVANT ET FREIN ARRIERE

6 - 56
CHAS

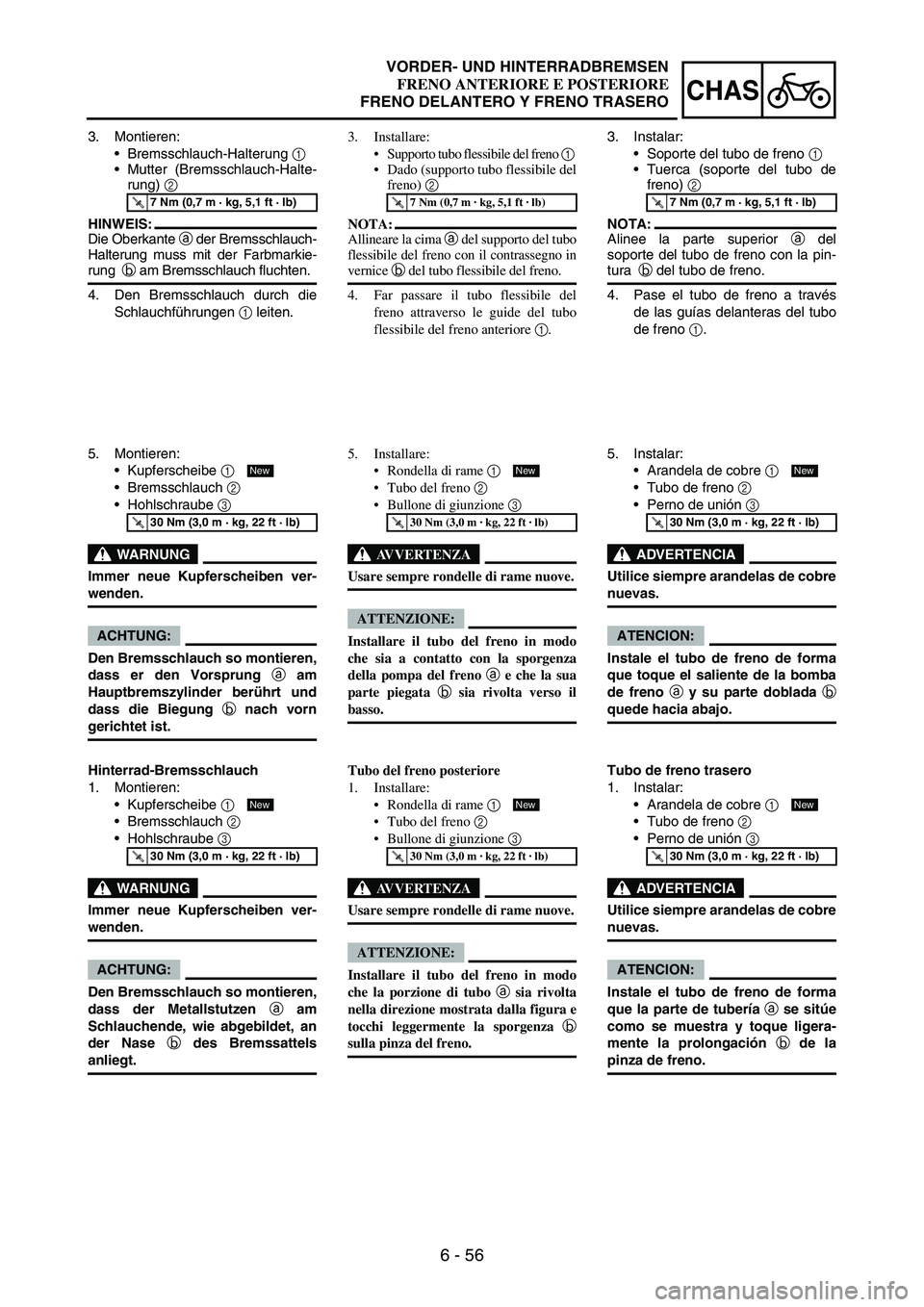

3. Montieren:
Bremsschlauch-Halterung
1
Mutter (Bremsschlauch-Halte-
rung)
2
HINWEIS:
Die Oberkante
a der Bremsschlauch-
Halterung muss mit der Farbmarkie-
rung
b am Bremsschlauch fluchten.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
4. Den Bremsschlauch durch die
Schlauchführungen
1 leiten.
5. Montieren:
Kupferscheibe
1
Bremsschlauch
2
Hohlschraube
3
WARNUNG
Immer neue Kupferscheiben ver-
wenden.
ACHTUNG:
Den Bremsschlauch so montieren,
dass er den Vorsprung a am
Hauptbremszylinder berührt und
dass die Biegung b nach vorn
gerichtet ist.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
Hinterrad-Bremsschlauch
1. Montieren:
Kupferscheibe
1
Bremsschlauch
2
Hohlschraube
3
WARNUNG
Immer neue Kupferscheiben ver-
wenden.
ACHTUNG:
Den Bremsschlauch so montieren,
dass der Metallstutzen a am
Schlauchende, wie abgebildet, an
der Nase b des Bremssattels
anliegt.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
3. Installare:
Supporto tubo flessibile del freno 1
Dado (supporto tubo flessibile del
freno) 2
NOTA:
Allineare la cima a del supporto del tubo
flessibile del freno con il contrassegno in
vernice b del tubo flessibile del freno.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
4. Far passare il tubo flessibile del
freno attraverso le guide del tubo
flessibile del freno anteriore 1.
5. Installare:
Rondella di rame 1
Tubo del freno 2
Bullone di giunzione 3
AVVERTENZA
Usare sempre rondelle di rame nuove.
ATTENZIONE:
Installare il tubo del freno in modo
che sia a contatto con la sporgenza
della pompa del freno a e che la sua
parte piegata b sia rivolta verso il
basso.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
Tubo del freno posteriore
1. Installare:
Rondella di rame 1
Tubo del freno 2
Bullone di giunzione 3
AVVERTENZA
Usare sempre rondelle di rame nuove.
ATTENZIONE:
Installare il tubo del freno in modo
che la porzione di tubo a sia rivolta
nella direzione mostrata dalla figura e
tocchi leggermente la sporgenza b
sulla pinza del freno.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
3. Instalar:
Soporte del tubo de freno
1
Tuerca (soporte del tubo de
freno)
2
NOTA:
Alinee la parte superior
a del
soporte del tubo de freno con la pin-
tura
b del tubo de freno.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
4. Pase el tubo de freno a través
de las guías delanteras del tubo
de freno
1.
5. Instalar:
Arandela de cobre
1
Tubo de freno
2
Perno de unión
3
ADVERTENCIA
Utilice siempre arandelas de cobre
nuevas.
ATENCION:
Instale el tubo de freno de forma
que toque el saliente de la bomba
de freno a y su parte doblada b
quede hacia abajo.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
Tubo de freno trasero
1. Instalar:
Arandela de cobre
1
Tubo de freno
2
Perno de unión
3
ADVERTENCIA
Utilice siempre arandelas de cobre
nuevas.
ATENCION:
Instale el tubo de freno de forma
que la parte de tubería a se sitúe
como se muestra y toque ligera-
mente la prolongación b de la
pinza de freno.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
New
VORDER- UND HINTERRADBREMSEN
FRENO ANTERIORE E POSTERIORE
FRENO DELANTERO Y FRENO TRASERO

6 - 57

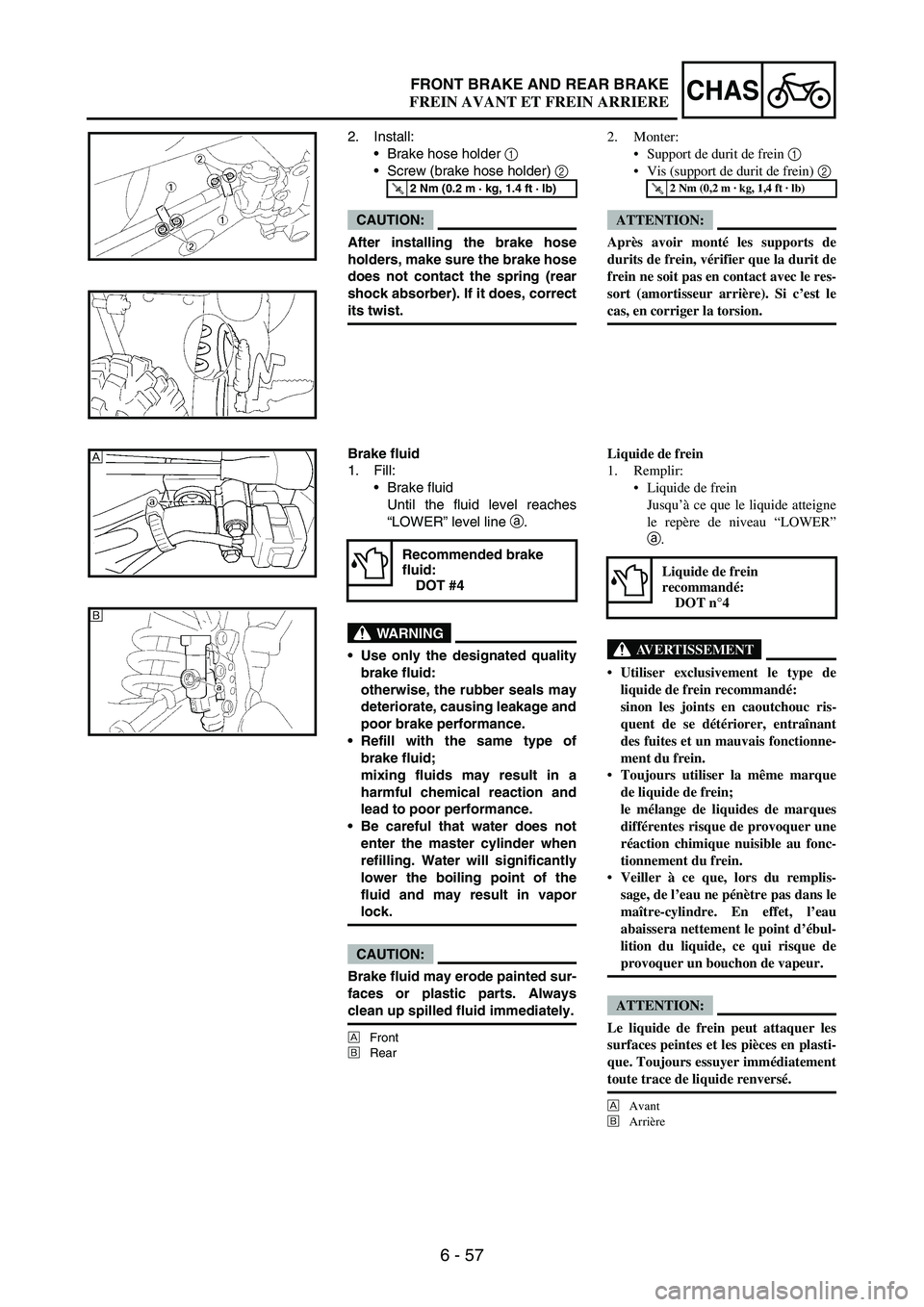

CHASFRONT BRAKE AND REAR BRAKE
2. Install:
Brake hose holder
1
Screw (brake hose holder)
2
CAUTION:
After installing the brake hose
holders, make sure the brake hose
does not contact the spring (rear
shock absorber). If it does, correct
its twist.
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
Brake fluid
1. Fill:
Brake fluid
Until the fluid level reaches
“LOWER” level line
a.
WARNING
Use only the designated quality
brake fluid:
otherwise, the rubber seals may
deteriorate, causing leakage and
poor brake performance.
Refill with the same type of
brake fluid;
mixing fluids may result in a
harmful chemical reaction and
lead to poor performance.
Be careful that water does not
enter the master cylinder when
refilling. Water will significantly
lower the boiling point of the
fluid and may result in vapor
lock.
CAUTION:
Brake fluid may erode painted sur-
faces or plastic parts. Always
clean up spilled fluid immediately.
È
Front
É
Rear
Recommended brake
fluid:
DOT #4
È
É
2. Monter:
Support de durit de frein 1
Vis (support de durit de frein) 2
ATTENTION:
Après avoir monté les supports de
durits de frein, vérifier que la durit de
frein ne soit pas en contact avec le res-
sort (amortisseur arrière). Si c’est le
cas, en corriger la torsion.
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
Liquide de frein
1. Remplir:
Liquide de frein
Jusqu’à ce que le liquide atteigne
le repère de niveau “LOWER”
a.
AVERTISSEMENT
Utiliser exclusivement le type de
liquide de frein recommandé:
sinon les joints en caoutchouc ris-
quent de se détériorer, entraînant
des fuites et un mauvais fonctionne-
ment du frein.
Toujours utiliser la même marque
de liquide de frein;
le mélange de liquides de marques
différentes risque de provoquer une
réaction chimique nuisible au fonc-
tionnement du frein.
Veiller à ce que, lors du remplis-
sage, de l’eau ne pénètre pas dans le
maître-cylindre. En effet, l’eau
abaissera nettement le point d’ébul-
lition du liquide, ce qui risque de
provoquer un bouchon de vapeur.
ATTENTION:
Le liquide de frein peut attaquer les
surfaces peintes et les pièces en plasti-
que. Toujours essuyer immédiatement
toute trace de liquide renversé.
È
Avant
É
Arrière
Liquide de frein
recommandé:
DOT n°4
FREIN AVANT ET FREIN ARRIERE
