7 - 20
–+ELEC

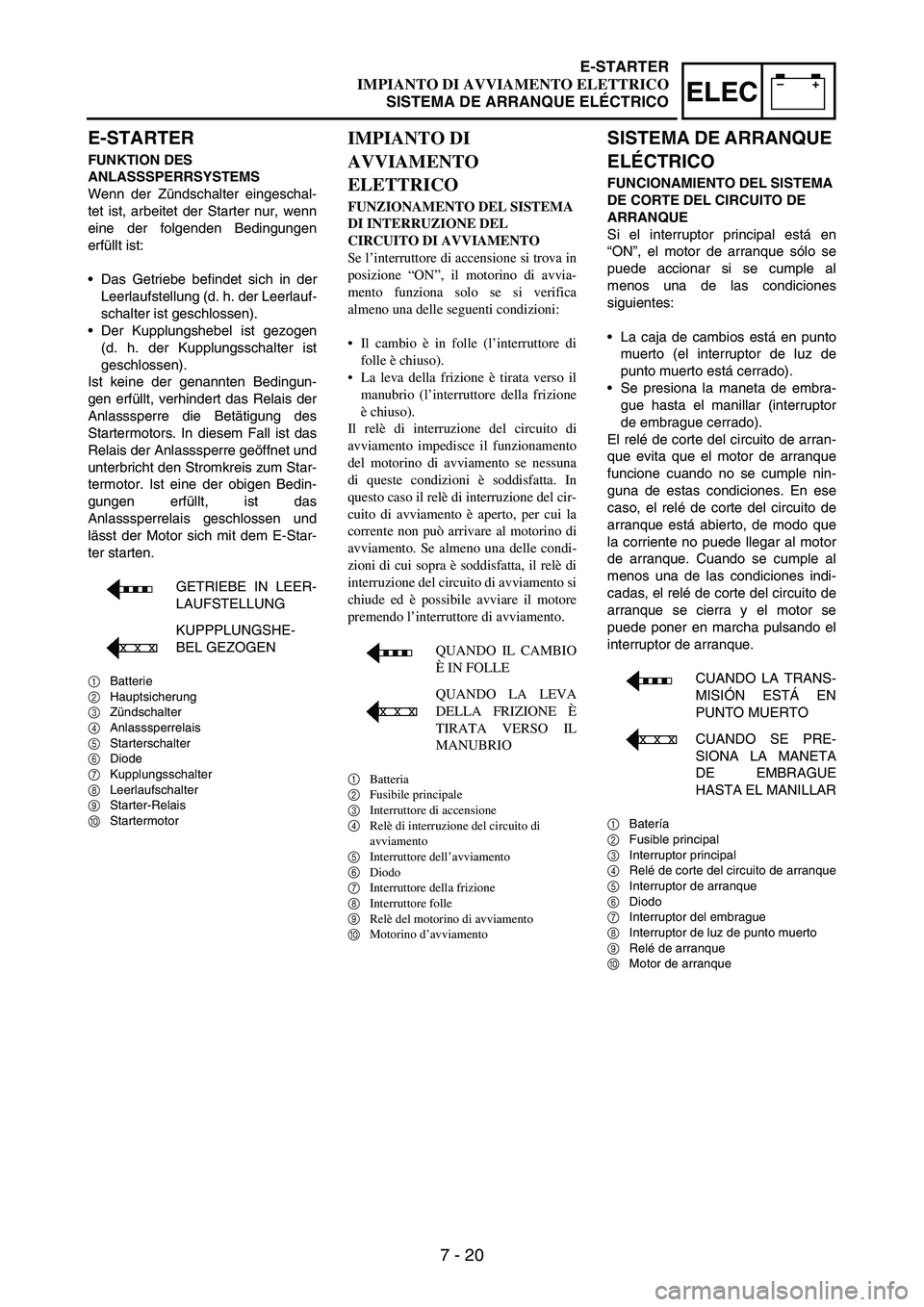

E-STARTER
FUNKTION DES
ANLASSSPERRSYSTEMS
Wenn der Zündschalter eingeschal-
tet ist, arbeitet der Starter nur, wenn
eine der folgenden Bedingungen
erfüllt ist:
•Das Getriebe befindet sich in der
Leerlaufstellung (d. h. der Leerlauf-
schalter ist geschlossen).
•Der Kupplungshebel ist gezogen
(d. h. der Kupplungsschalter ist
geschlossen).
Ist keine der genannten Bedingun-
gen erfüllt, verhindert das Relais der
Anlasssperre die Betätigung des
Startermotors. In diesem Fall ist das
Relais der Anlasssperre geöffnet und
unterbricht den Stromkreis zum Star-
termotor. Ist eine der obigen Bedin-
gungen erfüllt, ist das
Anlasssperrelais geschlossen und
lässt der Motor sich mit dem E-Star-
ter starten.
GETRIEBE IN LEER-
LAUFSTELLUNG
KUPPPLUNGSHE-
BEL GEZOGEN
1Batterie
2Hauptsicherung
3Zündschalter
4Anlasssperrelais
5Starterschalter
6Diode
7Kupplungsschalter
8Leerlaufschalter
9Starter-Relais
0Startermotor
IMPIANTO DI
AVVIAMENTO
ELETTRICO
FUNZIONAMENTO DEL SISTEMA
DI INTERRUZIONE DEL
CIRCUITO DI AVVIAMENTO
Se l’interruttore di accensione si trova in
posizione “ON”, il motorino di avvia-
mento funziona solo se si verifica
almeno una delle seguenti condizioni:
Il cambio è in folle (l’interruttore di
folle è chiuso).
La leva della frizione è tirata verso il
manubrio (l’interruttore della frizione
è chiuso).
Il relè di interruzione del circuito di
avviamento impedisce il funzionamento
del motorino di avviamento se nessuna
di queste condizioni è soddisfatta. In
questo caso il relè di interruzione del cir-
cuito di avviamento è aperto, per cui la
corrente non può arrivare al motorino di
avviamento. Se almeno una delle condi-
zioni di cui sopra è soddisfatta, il relè di
interruzione del circuito di avviamento si
chiude ed è possibile avviare il motore
premendo l’interruttore di avviamento.
QUANDO IL CAMBIO
È IN FOLLE
QUANDO LA LEVA
DELLA FRIZIONE È
TIRATA VERSO IL
MANUBRIO
1
Batteria
2
Fusibile principale
3
Interruttore di accensione
4
Relè di interruzione del circuito di
avviamento
5
Interruttore dell’avviamento
6
Diodo
7
Interruttore della frizione
8
Interruttore folle
9
Relè del motorino di avviamento
0
Motorino d’avviamento
SISTEMA DE ARRANQUE
ELÉCTRICO
FUNCIONAMIENTO DEL SISTEMA
DE CORTE DEL CIRCUITO DE
ARRANQUE
Si el interruptor principal está en
“ON”, el motor de arranque sólo se
puede accionar si se cumple al
menos una de las condiciones
siguientes:
•La caja de cambios está en punto
muerto (el interruptor de luz de
punto muerto está cerrado).
•Se presiona la maneta de embra-
gue hasta el manillar (interruptor
de embrague cerrado).
El relé de corte del circuito de arran-
que evita que el motor de arranque
funcione cuando no se cumple nin-
guna de estas condiciones. En ese
caso, el relé de corte del circuito de
arranque está abierto, de modo que
la corriente no puede llegar al motor
de arranque. Cuando se cumple al
menos una de las condiciones indi-
cadas, el relé de corte del circuito de
arranque se cierra y el motor se
puede poner en marcha pulsando el
interruptor de arranque.
CUANDO LA TRANS-
MISIÓN ESTÁ EN
PUNTO MUERTO
CUANDO SE PRE-
SIONA LA MANETA
DE EMBRAGUE
HASTA EL MANILLAR
1Batería
2Fusible principal
3Interruptor principal
4Relé de corte del circuito de arranque
5Interruptor de arranque
6Diodo
7Interruptor del embrague
8Interruptor de luz de punto muerto
9Relé de arranque
0Motor de arranque
E-STARTER
IMPIANTO DI AVVIAMENTO ELETTRICO
SISTEMA DE ARRANQUE ELÉCTRICO

7 - 21
–+ELECELECTRIC STARTING SYSTEM
INSPECTION STEPS
If the starter motor will not operate, use the following inspection steps.
*1 marked: Refer to “FUSE INSPECTION” section in the CHAPTER 3.
*2 marked: Refer to “BATTERY INSPECTION AND CHARGING” section in the CHAPTER 3.
*3 marked: Refer to “MAIN SWITCH INSPECTION” section.
*4 marked: Refer to “NEUTRAL SWITCH INSPECTION” section.
NOTE:•Remove the following parts before inspection.
1) Seat
2) Rear fender
•Use 12 V battery in this inspection.
•Use the following special tools in this inspection.
*1 Check fuse.Replace fuse and check
wire harness.
*2 Check battery. Recharge or replace.
Check each coupler and wire
connection.Repair or replace.
*3 Check main switch. Replace.
Check starter motor operation. Repair or replace.
Check starting circuit cut-off relay. Replace.
Check starter relay.Replace.
*4 Check neutral switch. Replace.
Check clutch switch.Replace.
Check diode.Replace.
Check start switch.Replace.
Pocket tester:
YU-3112-C/
90890-03112
No good
OK
No good
OK
No good
OK
No good
OK
No good
OK
No good
OK
No good
OK
No good
OK
No good
OK
No good
OK
No good

7 - 22
–+ELEC

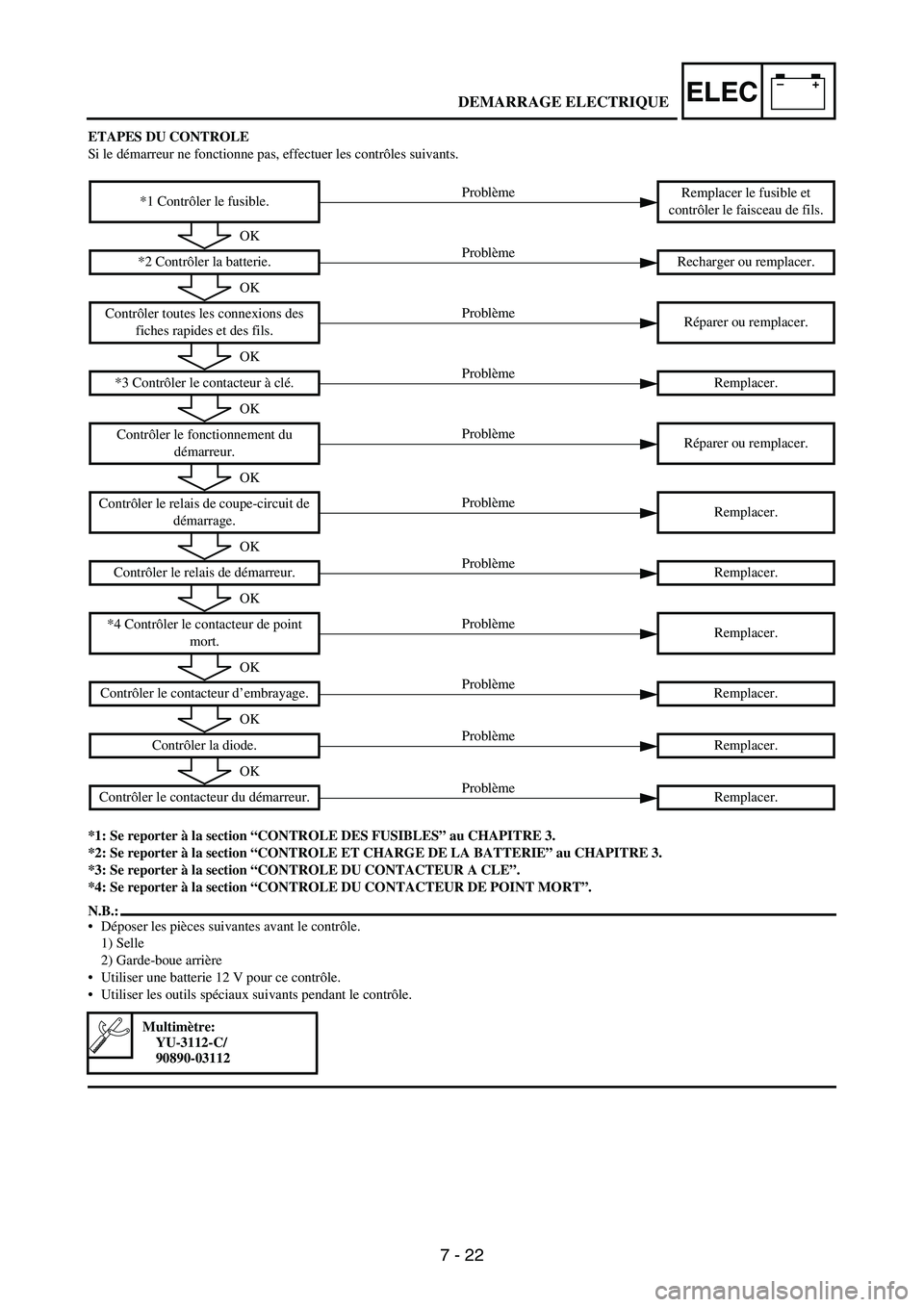

ETAPES DU CONTROLE
Si le démarreur ne fonctionne pas, effectuer les contrôles suivants.
*1: Se reporter à la section “CONTROLE DES FUSIBLES” au CHAPITRE 3.
*2: Se reporter à la section “CONTROLE ET CHARGE DE LA BATTERIE” au CHAPITRE 3.
*3: Se reporter à la section “CONTROLE DU CONTACTEUR A CLE”.
*4: Se reporter à la section “CONTROLE DU CONTACTEUR DE POINT MORT”.
N.B.:
Déposer les pièces suivantes avant le contrôle.
1) Selle
2) Garde-boue arrière
Utiliser une batterie 12 V pour ce contrôle.
Utiliser les outils spéciaux suivants pendant le contrôle.
*1 Contrôler le fusible.Remplacer le fusible et
contrôler le faisceau de fils.
*2 Contrôler la batterie. Recharger ou remplacer.
Contrôler toutes les connexions des
fiches rapides et des fils.Réparer ou remplacer.
*3 Contrôler le contacteur à clé. Remplacer.
Contrôler le fonctionnement du
démarreur.Réparer ou remplacer.
Contrôler le relais de coupe-circuit de
démarrage.Remplacer.
Contrôler le relais de démarreur. Remplacer.
*4 Contrôler le contacteur de point
mort.Remplacer.
Contrôler le contacteur d’embrayage. Remplacer.
Contrôler la diode.Remplacer.
Contrôler le contacteur du démarreur. Remplacer.
Multimètre:
YU-3112-C/
90890-03112
Problème
OK
Problème
OK
Problème
OK
Problème
OK
Problème
OK
Problème
OK
Problème
OK
Problème
OK
Problème
OK
Problème
OK
Problème
DEMARRAGE ELECTRIQUE

7 - 23
–+ELEC

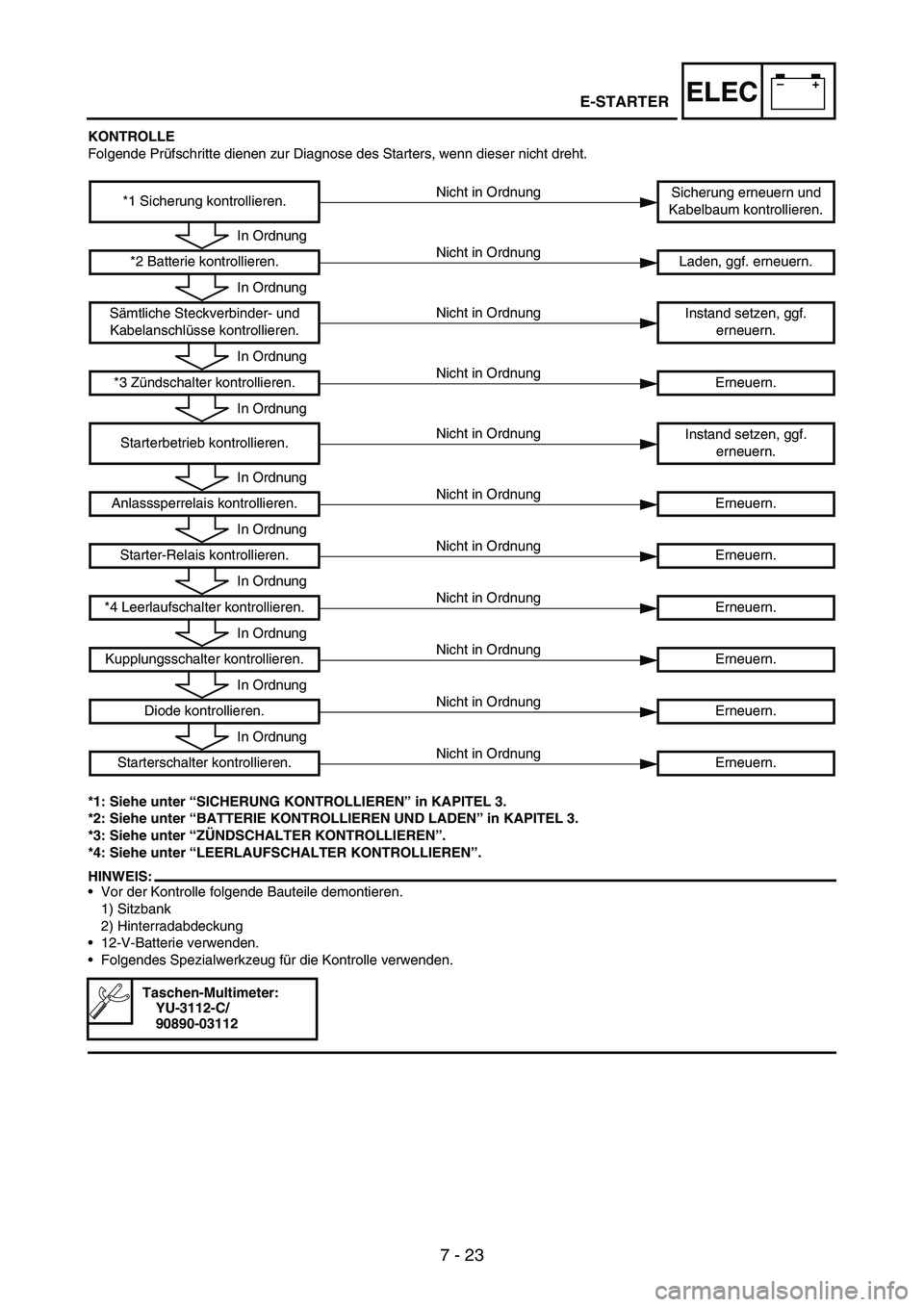

KONTROLLE
Folgende Prüfschritte dienen zur Diagnose des Starters, wenn dieser nicht dreht.
*1: Siehe unter “SICHERUNG KONTROLLIEREN” in KAPITEL 3.
*2: Siehe unter “BATTERIE KONTROLLIEREN UND LADEN” in KAPITEL 3.
*3: Siehe unter “ZÜNDSCHALTER KONTROLLIEREN”.
*4: Siehe unter “LEERLAUFSCHALTER KONTROLLIEREN”.
HINWEIS:
•Vor der Kontrolle folgende Bauteile demontieren.
1) Sitzbank
2) Hinterradabdeckung
•12-V-Batterie verwenden.
•Folgendes Spezialwerkzeug für die Kontrolle verwenden.
*1 Sicherung kontrollieren.Sicherung erneuern und
Kabelbaum kontrollieren.
*2 Batterie kontrollieren. Laden, ggf. erneuern.
Sämtliche Steckverbinder- und
Kabelanschlüsse kontrollieren.Instand setzen, ggf.
erneuern.
*3 Zündschalter kontrollieren. Erneuern.
Starterbetrieb kontrollieren.Instand setzen, ggf.
erneuern.
Anlasssperrelais kontrollieren. Erneuern.
Starter-Relais kontrollieren. Erneuern.
*4 Leerlaufschalter kontrollieren. Erneuern.
Kupplungsschalter kontrollieren. Erneuern.
Diode kontrollieren.Erneuern.
Starterschalter kontrollieren. Erneuern.
Taschen-Multimeter:
YU-3112-C/
90890-03112
Nicht in Ordnung
In Ordnung
Nicht in Ordnung
In Ordnung
Nicht in Ordnung
In Ordnung
Nicht in Ordnung
In Ordnung
Nicht in Ordnung
In Ordnung
Nicht in Ordnung
In Ordnung
Nicht in Ordnung
In Ordnung
Nicht in Ordnung
In Ordnung
Nicht in Ordnung
In Ordnung
Nicht in Ordnung
In Ordnung
Nicht in Ordnung
E-STARTER

7 - 24
–+ELEC

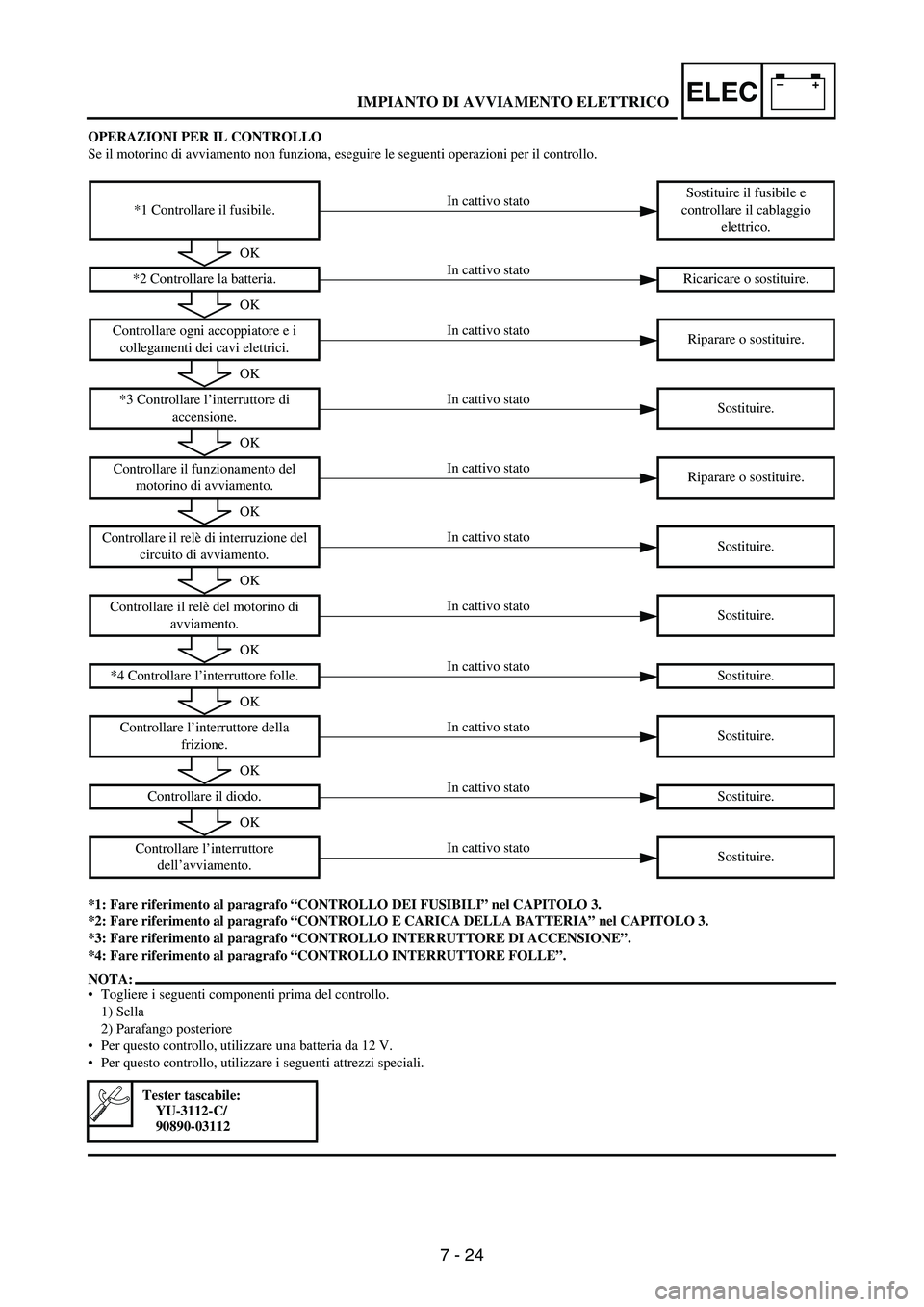

OPERAZIONI PER IL CONTROLLO
Se il motorino di avviamento non funziona, eseguire le seguenti operazioni per il controllo.
*1: Fare riferimento al paragrafo “CONTROLLO DEI FUSIBILI” nel CAPITOLO 3.
*2: Fare riferimento al paragrafo “CONTROLLO E CARICA DELLA BATTERIA” nel CAPITOLO 3.
*3: Fare riferimento al paragrafo “CONTROLLO INTERRUTTORE DI ACCENSIONE”.
*4: Fare riferimento al paragrafo “CONTROLLO INTERRUTTORE FOLLE”.
NOTA:
Togliere i seguenti componenti prima del controllo.
1) Sella
2) Parafango posteriore
Per questo controllo, utilizzare una batteria da 12 V.
Per questo controllo, utilizzare i seguenti attrezzi speciali.
*1 Controllare il fusibile.Sostituire il fusibile e
controllare il cablaggio
elettrico.
*2 Controllare la batteria. Ricaricare o sostituire.
Controllare ogni accoppiatore e i
collegamenti dei cavi elettrici.Riparare o sostituire.
*3 Controllare l’interruttore di
accensione.Sostituire.
Controllare il funzionamento del
motorino di avviamento. Riparare o sostituire.
Controllare il relè di interruzione del
circuito di avviamento.Sostituire.
Controllare il relè del motorino di
avviamento. Sostituire.
*4 Controllare l’interruttore folle. Sostituire.
Controllare l’interruttore della
frizione.Sostituire.
Controllare il diodo.Sostituire.
Controllare l’interruttore
dell’avviamento.Sostituire.
Tester tascabile:
YU-3112-C/
90890-03112
In cattivo stato
OK
In cattivo stato
OK
In cattivo stato
OK
In cattivo stato
OK
In cattivo stato
OK
In cattivo stato
OK
In cattivo stato
OK
In cattivo stato
OK
In cattivo stato
OK
In cattivo stato
OK
In cattivo stato
IMPIANTO DI AVVIAMENTO ELETTRICO

7 - 25
–+ELEC

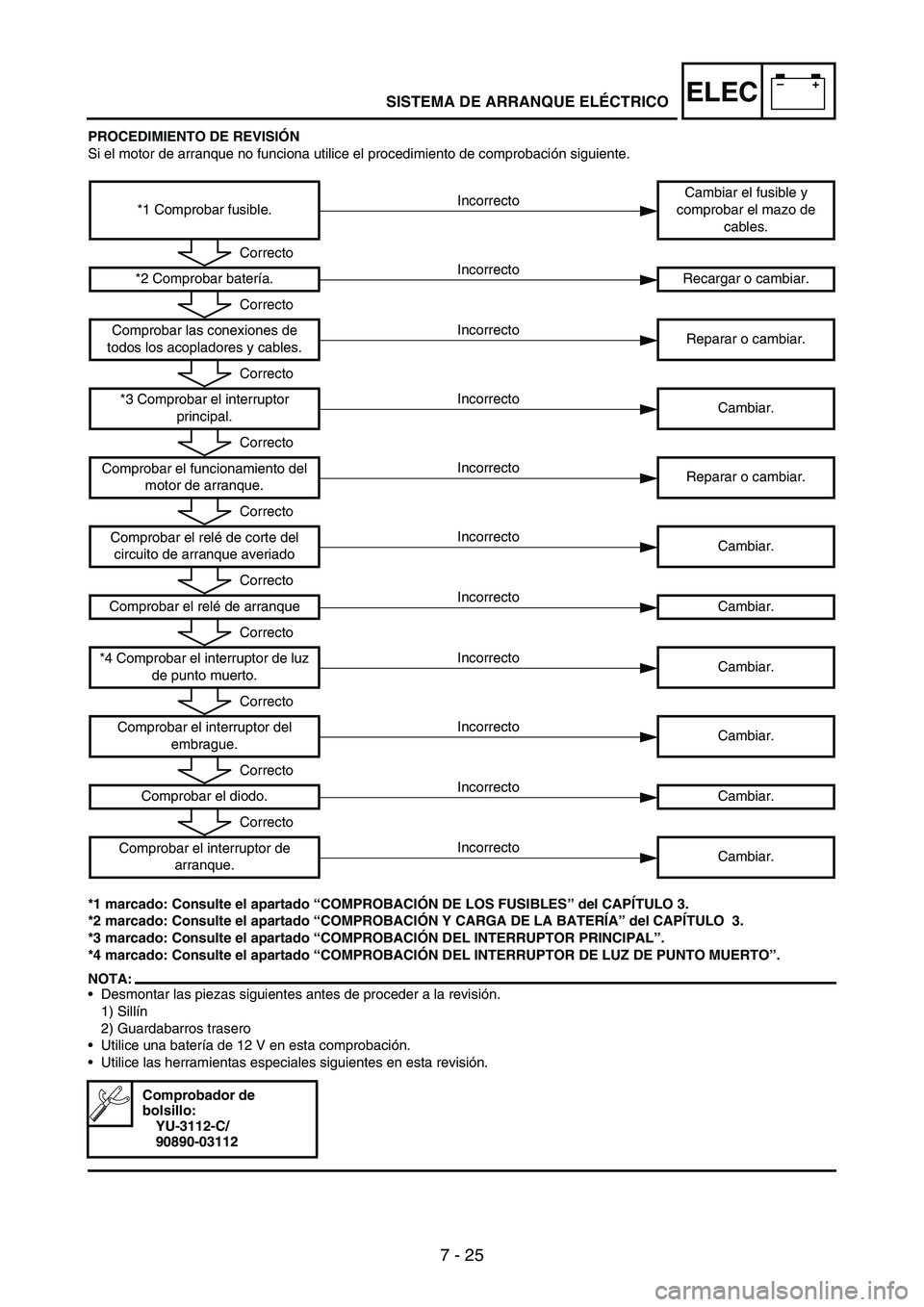

PROCEDIMIENTO DE REVISIÓN
Si el motor de arranque no funciona utilice el procedimiento de comprobación siguiente.
*1 marcado: Consulte el apartado “COMPROBACIÓN DE LOS FUSIBLES” del CAPÍTULO 3.
*2 marcado: Consulte el apartado “COMPROBACIÓN Y CARGA DE LA BATERÍA” del CAPÍTULO 3.
*3 marcado: Consulte el apartado “COMPROBACIÓN DEL INTERRUPTOR PRINCIPAL”.
*4 marcado: Consulte el apartado “COMPROBACIÓN DEL INTERRUPTOR DE LUZ DE PUNTO MUERTO”.
NOTA:
•Desmontar las piezas siguientes antes de proceder a la revisión.
1) Sillín
2) Guardabarros trasero
•Utilice una batería de 12 V en esta comprobación.
•Utilice las herramientas especiales siguientes en esta revisión.
*1 Comprobar fusible.Cambiar el fusible y
comprobar el mazo de
cables.
*2 Comprobar batería. Recargar o cambiar.
Comprobar las conexiones de
todos los acopladores y cables.Reparar o cambiar.
*3 Comprobar el interruptor
principal.Cambiar.
Comprobar el funcionamiento del
motor de arranque.Reparar o cambiar.
Comprobar el relé de corte del
circuito de arranque averiadoCambiar.
Comprobar el relé de arranque Cambiar.
*4 Comprobar el interruptor de luz
de punto muerto.Cambiar.
Comprobar el interruptor del
embrague.Cambiar.
Comprobar el diodo.Cambiar.
Comprobar el interruptor de
arranque.Cambiar.
Comprobador de
bolsillo:
YU-3112-C/
90890-03112
Incorrecto
Correcto
Incorrecto
Correcto
Incorrecto
Correcto
Incorrecto
Correcto
Incorrecto
Correcto
Incorrecto
Correcto
Incorrecto
Correcto
Incorrecto
Correcto
Incorrecto
Correcto
Incorrecto
Correcto
Incorrecto
SISTEMA DE ARRANQUE ELÉCTRICO

7 - 26
–+ELEC
MEMO

7 - 27
–+ELECELECTRIC STARTING SYSTEM
EC624000COUPLERS AND LEADS
CONNECTION INSPECTION
1. Check:
•Couplers and leads connec-
tion
Rust/dust/looseness/short-cir-
cuit
→ Repair or replace.
STARTER MOTOR OPERATION
1. Connect the positive battery ter-
minal
1 and starter motor lead
2 with a jumper lead
3.
Not operate
→ Repair or replace
the starter motor.
WARNING
A wire that is used as a jumper
lead must have at least the same
capacity or more as that of the
battery lead, otherwise the
jumper lead may burn.
This check is likely to produce
sparks, therefore make sure
nothing flammable is in the
vicinity.
STARTING CIRCUIT CUT-OFF
RELAY INSPECTION
1. Remove:
•Starting circuit cut-off relay
2. Inspect:
•Starting circuit cut-off relay
conduct
Use 12 V battery.
Battery (+) lead →

Blue/Black lead 1
Battery (–) lead →
Brown lead 2

Tester (+) lead →

Blue/White lead 3
Tester (–) lead →
Black lead 4

L/W
3
B
4
Tester
selector
position
Connected
to battery
Ω
×
1
Not
connected
to battery
2 4
3
1
CONTROLE DES CONNEXIONS
DES FICHES RAPIDES ET DES
FILS
1. Contrôler:
Connexion des fiches rapides et
des fils
Rouille/poussière/jeu/court-cir-
cuit → Réparer ou remplacer.
FONCTIONNEMENT DU
DEMARREUR
1. Raccorder la borne positive de la
batterie 1 et le fil du démarreur 2
à l’aide d’un cavalier 3.
Ne fonctionne pas → Réparer ou
remplacer le démarreur.
AVERTISSEMENT
Un cavalier doit avoir au moins la
même capacité qu’un câble de bat-
terie sinon il risque de brûler.
Ce contrôle est susceptible de pro-
duire des étincelles. Il convient donc
d’éloigner tout produit inflamma-
ble.
CONTROLE DU RELAIS DE
COUPE-CIRCUIT DE DEMARRAGE
1. Déposer:
Relais de coupe-circuit de démarrage
2. Contrôler:
Continuité du relais de coupe-cir-
cuit de démarrage
Utiliser une batterie 12 V.
Câble (+) de la batterie →
fil bleu/noir 1
Câble (–) de la batterie →
fil brun 2
Fil (+) du multimètre →
fil bleu/blanc 3
Fil (–) du multimètre → fil noir 4
L/W
3 B
4 Position du
sélecteur du
multimètre
Raccordé à
la batterie
Ω × 1
Non
raccordé à
la batterie
DEMARRAGE ELECTRIQUE

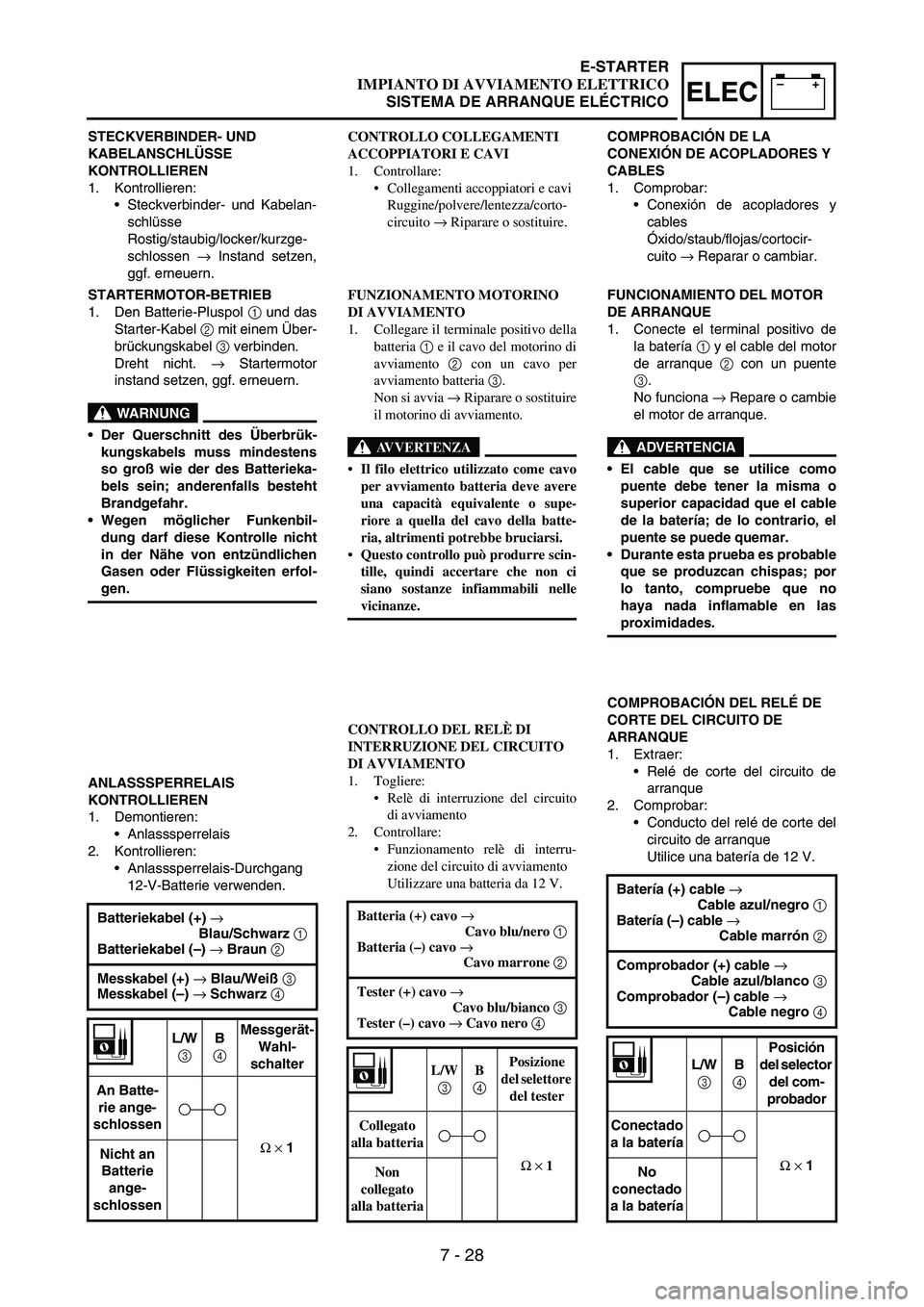

7 - 28
–+ELEC
STECKVERBINDER- UND
KABELANSCHLÜSSE
KONTROLLIEREN
1. Kontrollieren:
•Steckverbinder- und Kabelan-
schlüsse
Rostig/staubig/locker/kurzge-
schlossen
→ Instand setzen,
ggf. erneuern.
STARTERMOTOR-BETRIEB
1. Den Batterie-Pluspol
1 und das
Starter-Kabel
2 mit einem Über-
brückungskabel
3 verbinden.
Dreht nicht.
→ Startermotor
instand setzen, ggf. erneuern.
WARNUNG
Der Querschnitt des Überbrük-
kungskabels muss mindestens
so groß wie der des Batterieka-
bels sein; anderenfalls besteht
Brandgefahr.
Wegen möglicher Funkenbil-
dung darf diese Kontrolle nicht
in der Nähe von entzündlichen
Gasen oder Flüssigkeiten erfol-
gen.
ANLASSSPERRELAIS
KONTROLLIEREN
1. Demontieren:
•Anlasssperrelais
2. Kontrollieren:
•Anlasssperrelais-Durchgang
12-V-Batterie verwenden.
Batteriekabel (+) →
Blau/Schwarz 1
Batteriekabel (–) → Braun 2
Messkabel (+) → Blau/Weiß 3
Messkabel (–) → Schwarz 4
L/W
3 B
4 Messgerät-
Wahl-
schalter
An Batte-
rie ange-
schlossen
Ω × 1
Nicht an
Batterie
ange-
schlossen
CONTROLLO COLLEGAMENTI
ACCOPPIATORI E CAVI
1. Controllare:
Collegamenti accoppiatori e cavi
Ruggine/polvere/lentezza/corto-
circuito → Riparare o sostituire.
FUNZIONAMENTO MOTORINO
DI AVVIAMENTO
1. Collegare il terminale positivo della
batteria 1 e il cavo del motorino di
avviamento 2 con un cavo per
avviamento batteria 3.
Non si avvia → Riparare o sostituire
il motorino di avviamento.
AVVERTENZA
Il filo elettrico utilizzato come cavo
per avviamento batteria deve avere
una capacità equivalente o supe-
riore a quella del cavo della batte-
ria, altrimenti potrebbe bruciarsi.
Questo controllo può produrre scin-
tille, quindi accertare che non ci
siano sostanze infiammabili nelle
vicinanze.
CONTROLLO DEL RELÈ DI
INTERRUZIONE DEL CIRCUITO
DI AVVIAMENTO
1. Togliere:
Relè di interruzione del circuito
di avviamento
2. Controllare:
Funzionamento relè di interru-
zione del circuito di avviamento
Utilizzare una batteria da 12 V.
Batteria (+) cavo →
Cavo blu/nero 1
Batteria (–) cavo →
Cavo marrone 2
Tester (+) cavo →
Cavo blu/bianco 3
Tester (–) cavo → Cavo nero 4
L/W
3 B
4 Posizione
del selettore
del tester
Collegato
alla batteria
Ω × 1
Non
collegato
alla batteria
COMPROBACIÓN DE LA
CONEXIÓN DE ACOPLADORES Y
CABLES
1. Comprobar:
•Conexión de acopladores y
cables
Óxido/staub/flojas/cortocir-
cuito
→ Reparar o cambiar.
FUNCIONAMIENTO DEL MOTOR
DE ARRANQUE
1. Conecte el terminal positivo de
la batería
1 y el cable del motor
de arranque
2 con un puente
3.
No funciona
→ Repare o cambie
el motor de arranque.
ADVERTENCIA
El cable que se utilice como
puente debe tener la misma o
superior capacidad que el cable
de la batería; de lo contrario, el
puente se puede quemar.
Durante esta prueba es probable
que se produzcan chispas; por
lo tanto, compruebe que no
haya nada inflamable en las
proximidades.
COMPROBACIÓN DEL RELÉ DE
CORTE DEL CIRCUITO DE
ARRANQUE
1. Extraer:
•Relé de corte del circuito de
arranque
2. Comprobar:
•Conducto del relé de corte del
circuito de arranque
Utilice una batería de 12 V.
Batería (+) cable →
Cable azul/negro 1
Batería (–) cable →
Cable marrón 2
Comprobador (+) cable →
Cable azul/blanco 3
Comprobador (–) cable →
Cable negro 4
L/W
3 B
4 Posición
del selector
del com-
probador
Conectado
a la batería
Ω × 1
No
conectado
a la batería
E-STARTER
IMPIANTO DI AVVIAMENTO ELETTRICO
SISTEMA DE ARRANQUE ELÉCTRICO

7 - 29
–+ELECELECTRIC STARTING SYSTEM
STARTER RELAY INSPECTION
1. Remove:
•Starter relay
2. Inspect:
•Starter relay conduct
Use 12 V battery.
Continuous while not connected to
the battery
→ Replace.
Not continuous while connected to
the battery
→ Replace. Battery (+) lead →

Starter relay terminal 1
Battery (–) lead →

Starter relay terminal 2
Tester (+) lead →

Starter relay terminal 3
Tester (–) lead →

Starter relay terminal 4
Ter-
minal
3
Ter-
minal
4
Tester
selector
position
Connected
to battery
Ω
×
1
Not
connected
to battery
CLUTCH SWITCH INSPECTION
1. Inspect:
•Clutch switch continuity
No continuous while being pulled
→
Replace.
Continuous while being freed
→
Replace.Tester (+) lead →
Black lead 1

Tester (–) lead →
Black lead 2

B
1
B
2
Tester
selector
position
PULL
Ω
×
1
FREE
CONTROLE DU RELAIS DE
DEMARREUR
1. Déposer:
Relais de démarreur
2. Contrôler:
Continuité du relais de démarreur
Utiliser une batterie 12 V.
Continuité lorsque non connecté à la bat-
terie → Remplacer.
Non continuité lorsque connecté à la bat-
terie → Remplacer. Câble (+) de la batterie →
Borne de relais de démarreur 1
Câble (–) de la batterie →
Borne de relais de démarreur 2
Fil (+) du multimètre →
Borne de relais de démarreur 3
Fil (–) du multimètre →
Borne de relais de démarreur 4
Borne
3 Borne
4 Position
du sélec-
teur du
multimè-
tre
Raccordé à
la batterie
Ω × 1
Non
raccordé à
la batterie
CONTROLE DU CONTACTEUR
D’EMBRAYAGE
1. Contrôler:
Continuité du contacteur
d’embrayage
Pas de continuité lorsque tiré → Rempla-
cer.
Continuité lorsque relâché → Rempla-
cer.Fil (+) du multimètre → fil noir 1
Fil (-) du multimètre → fil noir 2
B
1 B
2 Position du
sélecteur du
multimètre
TIRE
Ω × 1
RELACHE
DEMARRAGE ELECTRIQUE
