YAMAHA WR 250F 2008 Betriebsanleitungen (in German)

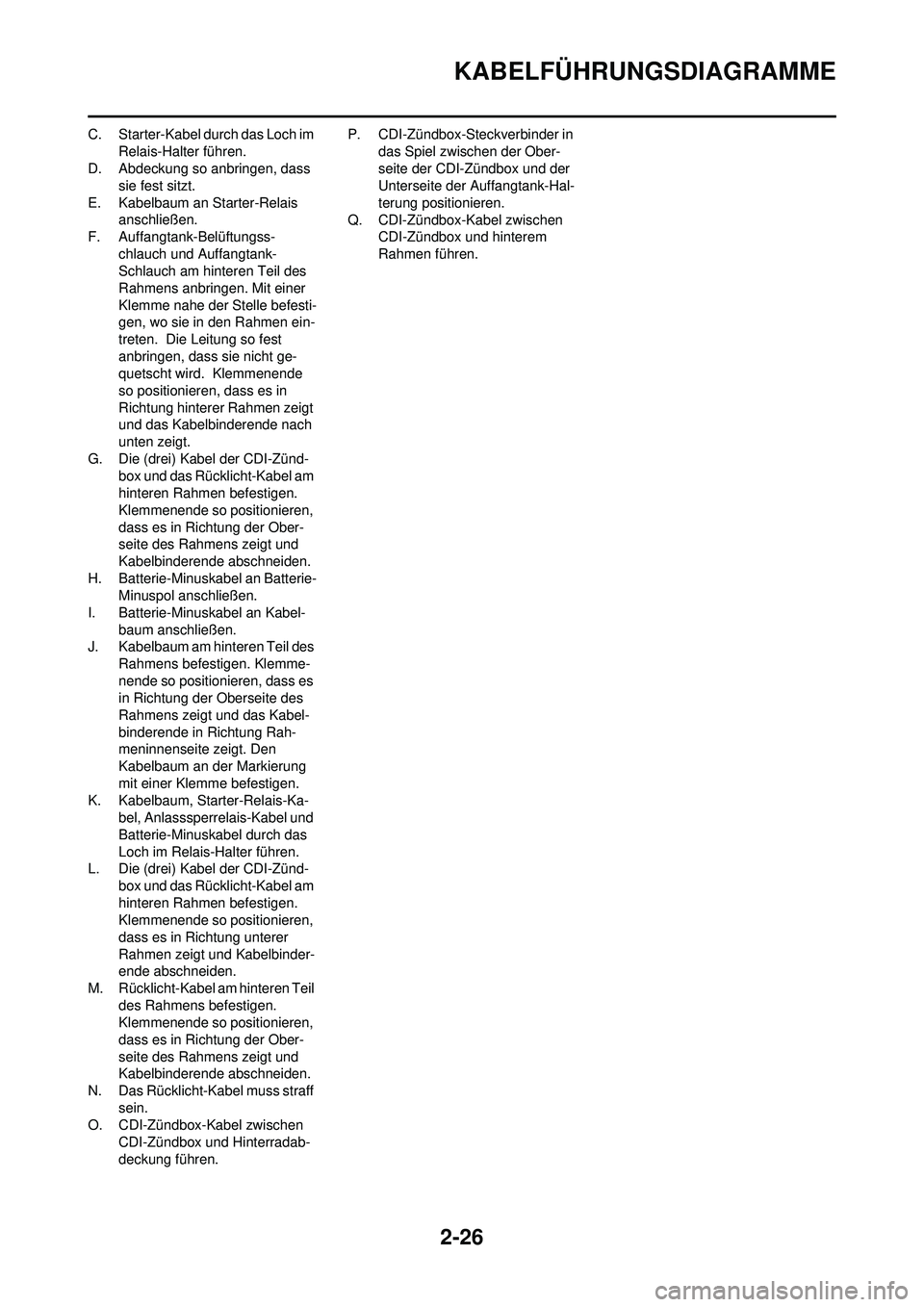

2-26
KABELFÜHRUNGSDIAGRAMME
C. Starter-Kabel durch das Loch im Relais-Halter führen.
D. Abdeckung so anbringen, dass sie fest sitzt.
E. Kabelbaum an Starter-Relais anschließen.
F. Auffangtank-Belüftungss-
chlauch und Auffangtank-
Schlauch am hinteren Teil des
Rahmens anbringen. Mit einer
Klemme nahe der Stelle befesti-
gen, wo sie in den Rahmen ein-
treten. Die Leitung so fest
anbringen, dass sie nicht ge-
quetscht wird. Klemmenende
so positionieren, dass es in
Richtung hinterer Rahmen zeigt
und das Kabelbinderende nach
unten zeigt.
G. Die (drei) Kabel der CDI-Zünd- box und das Rücklicht-Kabel am
hinteren Rahmen befestigen.
Klemmenende so positionieren,
dass es in Richtung der Ober-
seite des Rahmens zeigt und
Kabelbinderende abschneiden.
H. Batterie-Minuskabel an Batterie- Minuspol anschließen.
I. Batterie-Minuskabel an Kabel- baum anschließen.
J. Kabelbaum am hinteren Teil des
Rahmens befestigen. Klemme-
nende so positionieren, dass es
in Richtung der Oberseite des
Rahmens zeigt und das Kabel-
binderende in Richtung Rah-
meninnenseite zeigt. Den
Kabelbaum an der Markierung
mit einer Klemme befestigen.
K. Kabelbaum, Starter-Relais-Ka- bel, Anlasssperrelais-Kabel und
Batterie-Minuskabel durch das
Loch im Relais-Halter führen.
L. Die (drei) Kabel der CDI-Zünd- box und das Rücklicht-Kabel am
hinteren Rahmen befestigen.
Klemmenende so positionieren,
dass es in Richtung unterer
Rahmen zeigt und Kabelbinder-
ende abschneiden.
M. Rücklicht-Kabel am hinteren Teil
des Rahmens befestigen.
Klemmenende so positionieren,
dass es in Richtung der Ober-
seite des Rahmens zeigt und
Kabelbinderende abschneiden.
N. Das Rücklicht-Kabel muss straff
sein.
O. CDI-Zündbox-Kabel zwischen CDI-Zündbox und Hinterradab-
deckung führen. P. CDI-Zündbox-Steckverbinder in
das Spiel zwischen der Ober-
seite der CDI-Zündbox und der
Unterseite der Auffangtank-Hal-
terung positionieren.
Q. CDI-Zündbox-Kabel zwischen CDI-Zündbox und hinterem
Rahmen führen.

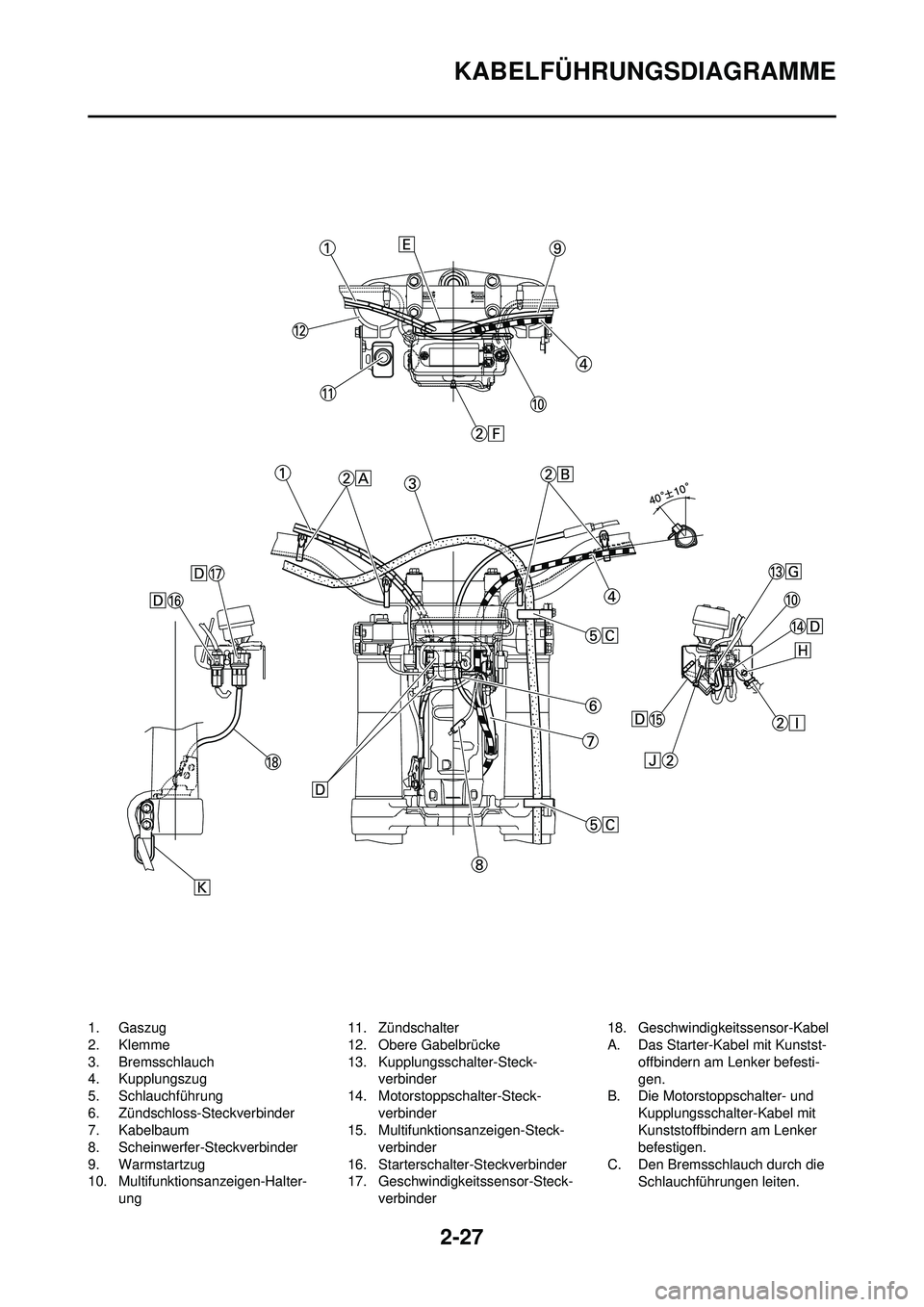

2-27
KABELFÜHRUNGSDIAGRAMME
1. Gaszug
2. Klemme
3. Bremsschlauch
4. Kupplungszug
5. Schlauchführung
6. Zündschloss-Steckverbinder
7. Kabelbaum
8. Scheinwerfer-Steckverbinder
9. Warmstartzug
10. Multifunktionsanzeigen-Halter-ung 11. Zündschalter
12. Obere Gabelbrücke
13. Kupplungsschalter-Steck-
verbinder
14. Motorstoppschalter-Steck-
verbinder
15. Multifunktionsanzeigen-Steck- verbinder
16. Starterschalter-Steckverbinder
17. Geschwindigkeitssensor-Steck- verbinder 18. Geschwindigkeitssensor-Kabel
A. Das Starter-Kabel mit Kunstst-
offbindern am Lenker befesti-
gen.
B. Die Motorstoppschalter- und
Kupplungsschalte r-Kabel mit
Kunststoffbindern am Lenker
befestigen.
C. Den Bremsschlauch durch die Schlauchführungen leiten.

2-28
KABELFÜHRUNGSDIAGRAMME
D. Den Steckverbinder in die Multi-funktionsanzeigen-Halterung
einsetzen.
E. Die Gas-, Kupplungs- und
Warmstartzüge zwischen der
oberen Gabelbrücke und der
Multifunktionsanzeigen-Halter-
ung verlegen.
F. Die Multifunktionsanzeigen-Ka- bel an der Halterung befestigen.
Kabelbinderende abschneiden.
G. Den Steckverbinder in die Öff- nung in der Multifunktionsan-
zeigen-Halterung einsetzen.
H. Den Kabelbaum-Clip von innen in die entsprechende Öffnung in
der Multifunktionsanzeigen-Hal-
terung einsetzen.
I. Kabelbaum an der Multifunktion-
sanzeigen-Halterung befesti-
gen. Kabelbinderende
abschneiden.
J. Zündschloss-Kabel (kabel- baumseitig) an der Multifunk-
tionsanzeigen-Halterung
befestigen. Klemmenende so
positionieren, dass es in Rich-
tung unterer Rahmen zeigt und
Kabelbinderende abschneiden.
K. Das Geschwindigkeitssensor- Kabel durch die Führung an der
Außenseite des Gabelrohrs ver-
legen.

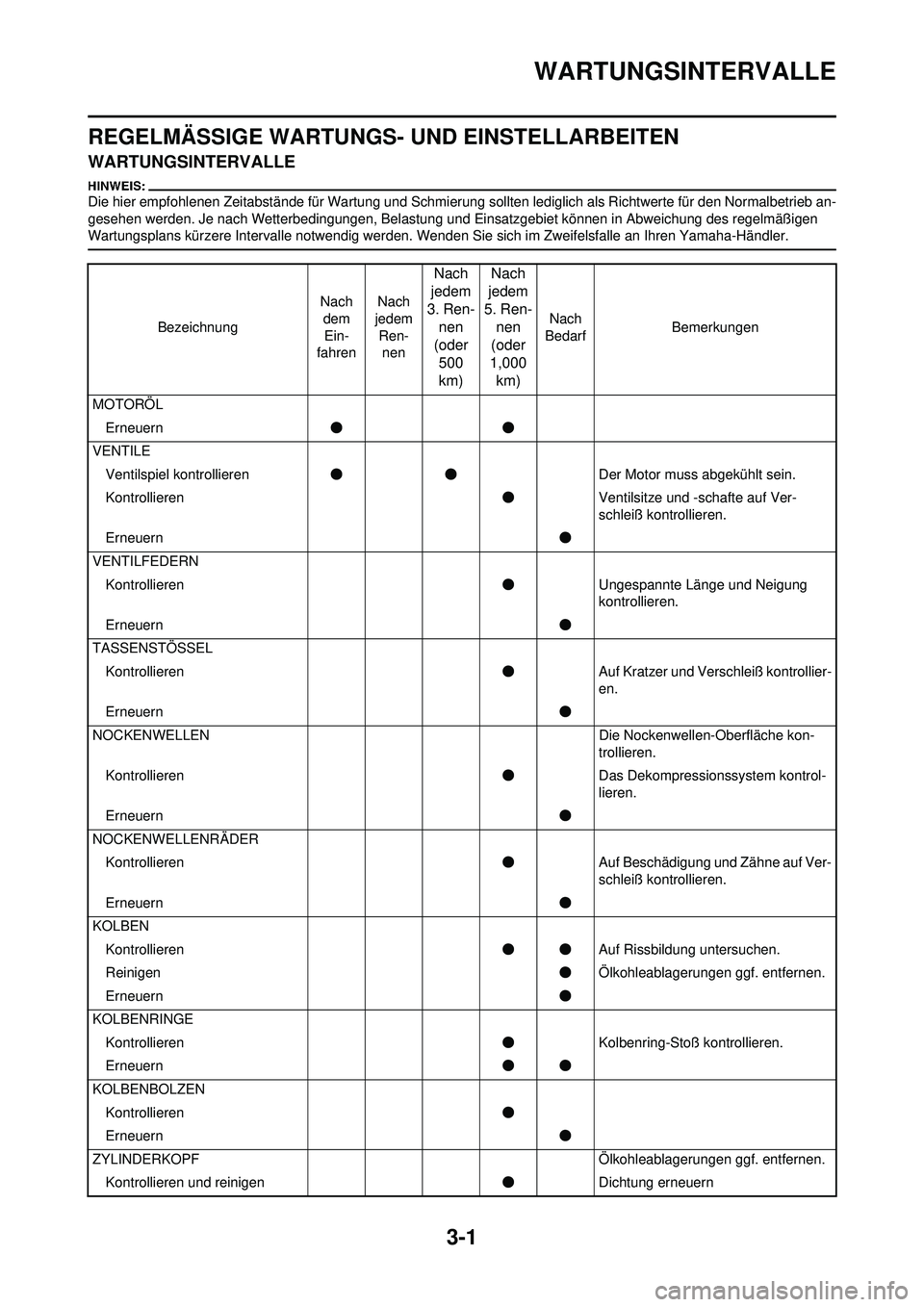

3-1
WARTUNGSINTERVALLE
REGELMÄSSIGE WARTUNGS- UND EINSTELLARBEITEN
WARTUNGSINTERVALLE
Die hier empfohlenen Zeitabstände für Wa rtung und Schmierung sollten lediglich als Richtwerte für den Normalbetrieb an-
gesehen werden. Je nach Wetterbedingungen, Belastung und Einsatzgebiet können in Abweichung des regelmäßigen
Wartungsplans kürzere Intervalle notwendig werden. Wen den Sie sich im Zweifelsfalle an Ihren Yamaha-Händler.
BezeichnungNach
dem Ein-
fahren Nach
jedem Ren-nen
Nach
jedem
3. Ren- nen
(oder
500 km) Nach
jedem
5. Ren- nen
(oder
1,000 km)
Nach
Bedarf Bemerkungen
MOTORÖL Erneuern ●●
VENTILE Ventilspiel kontrollieren ●● Der Motor muss abgekühlt sein.
Kontrollieren ●Ventilsitze und -schafte auf Ver-
schleiß kontrollieren.
Erneuern ●
VENTILFEDERN Kontrollieren ●Ungespannte Länge und Neigung
kontrollieren.
Erneuern ●
TASSENSTÖSSEL Kontrollieren ●Auf Kratzer und Verschleiß kontrollier-
en.
Erneuern ●
NOCKENWELLEN Die Nockenwellen-Oberfläche kon-
trollieren.
Kontrollieren ●Das Dekompression ssystem kontrol-
lieren.
Erneuern ●
NOCKENWELLENRÄDER Kontrollieren ●Auf Beschädigung und Zähne auf Ver-
schleiß kontrollieren.
Erneuern ●
KOLBEN Kontrollieren ●●Auf Rissbildung untersuchen.
Reinigen ●Ölkohleablagerungen ggf. entfernen.
Erneuern ●
KOLBENRINGE Kontrollieren ●Kolbenring-Stoß kontrollieren.
Erneuern ●●
KOLBENBOLZEN Kontrollieren ●
Erneuern ●
ZYLINDERKOPF Ölkohleablagerungen ggf. entfernen.
Kontrollieren und reinigen ●Dichtung erneuern

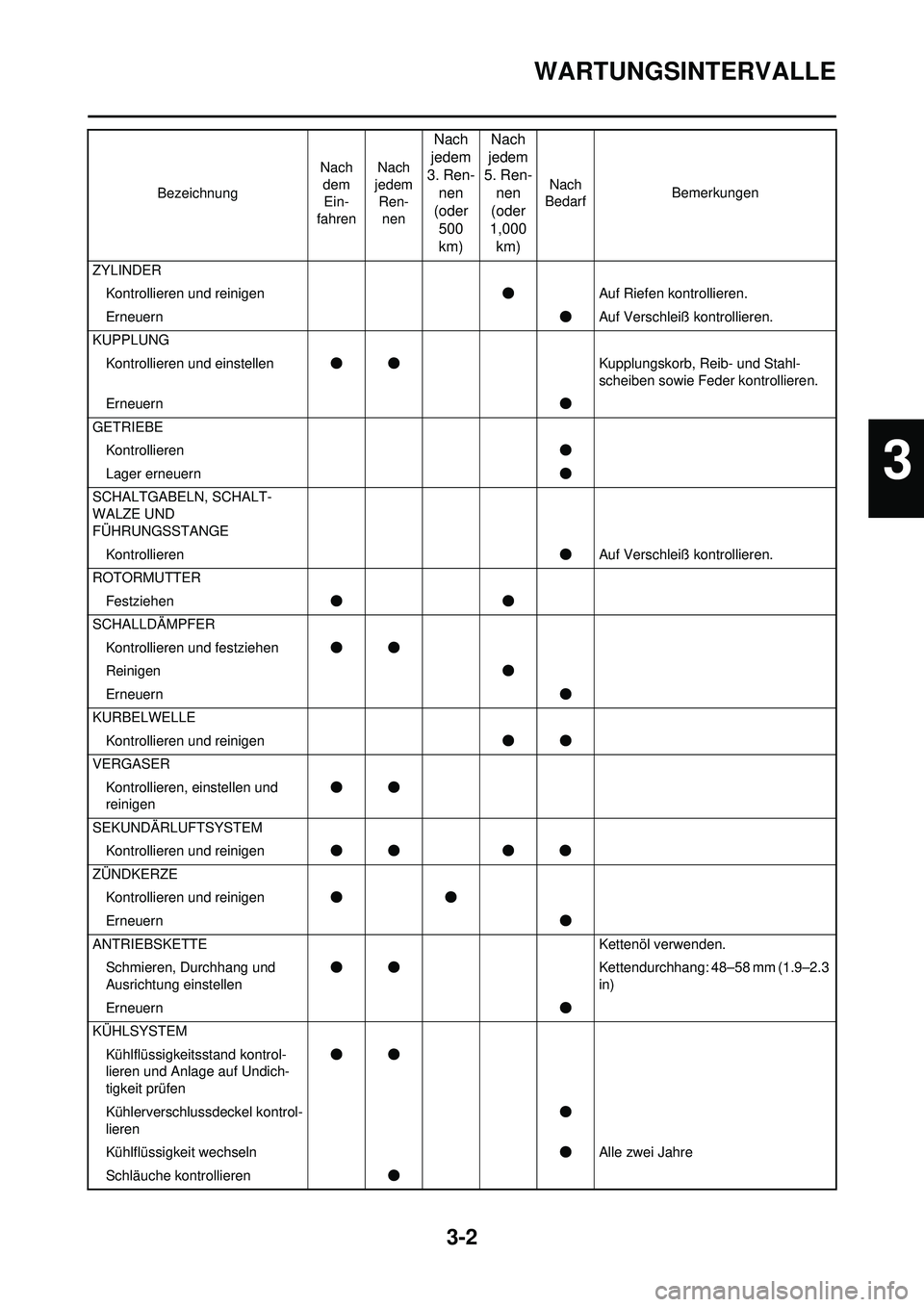

3-2
WARTUNGSINTERVALLE
ZYLINDERKontrollieren und reinigen ●Auf Riefen kontrollieren.
Erneuern ●Auf Verschleiß kontrollieren.
KUPPLUNG Kontrollieren und einstellen ●● Kupplungskorb, Reib- und Stahl-
scheiben sowie Feder kontrollieren.
Erneuern ●
GETRIEBE Kontrollieren ●
Lager erneuern ●
SCHALTGABELN, SCHALT-
WALZE UND
FÜHRUNGSSTANGE Kontrollieren ●Auf Verschleiß kontrollieren.
ROTORMUTTER Festziehen ●●
SCHALLDÄMPFER Kontrollieren und festziehen ●●
Reinigen ●
Erneuern ●
KURBELWELLE Kontrollieren und reinigen ●●
VERGASER Kontrollieren, einstellen und
reinigen ●●
SEKUNDÄRLUFTSYSTEM Kontrollieren und reinigen ●● ●●
ZÜNDKERZE Kontrollieren und reinigen ●●
Erneuern ●
ANTRIEBSKETTE Kettenöl verwenden.
Schmieren, Durchhang und
Ausrichtung einstellen ●●
Kettendurchhang: 48–58 mm (1.9–2.3
in)
Erneuern ●
KÜHLSYSTEM Kühlflüssigkeitsstand kontrol-
lieren und Anlage auf Undich-
tigkeit prüfen ●●
Kühlerverschlussdeckel kontrol-
lieren ●
Kühlflüssigkeit wechseln ●Alle zwei Jahre
Schläuche kontrollieren ●
Bezeichnung
Nach
dem Ein-
fahren Nach
jedem Ren-nen
Nach
jedem
3. Ren- nen
(oder
500 km) Nach
jedem
5. Ren- nen
(oder
1,000 km)
Nach
Bedarf Bemerkungen
3

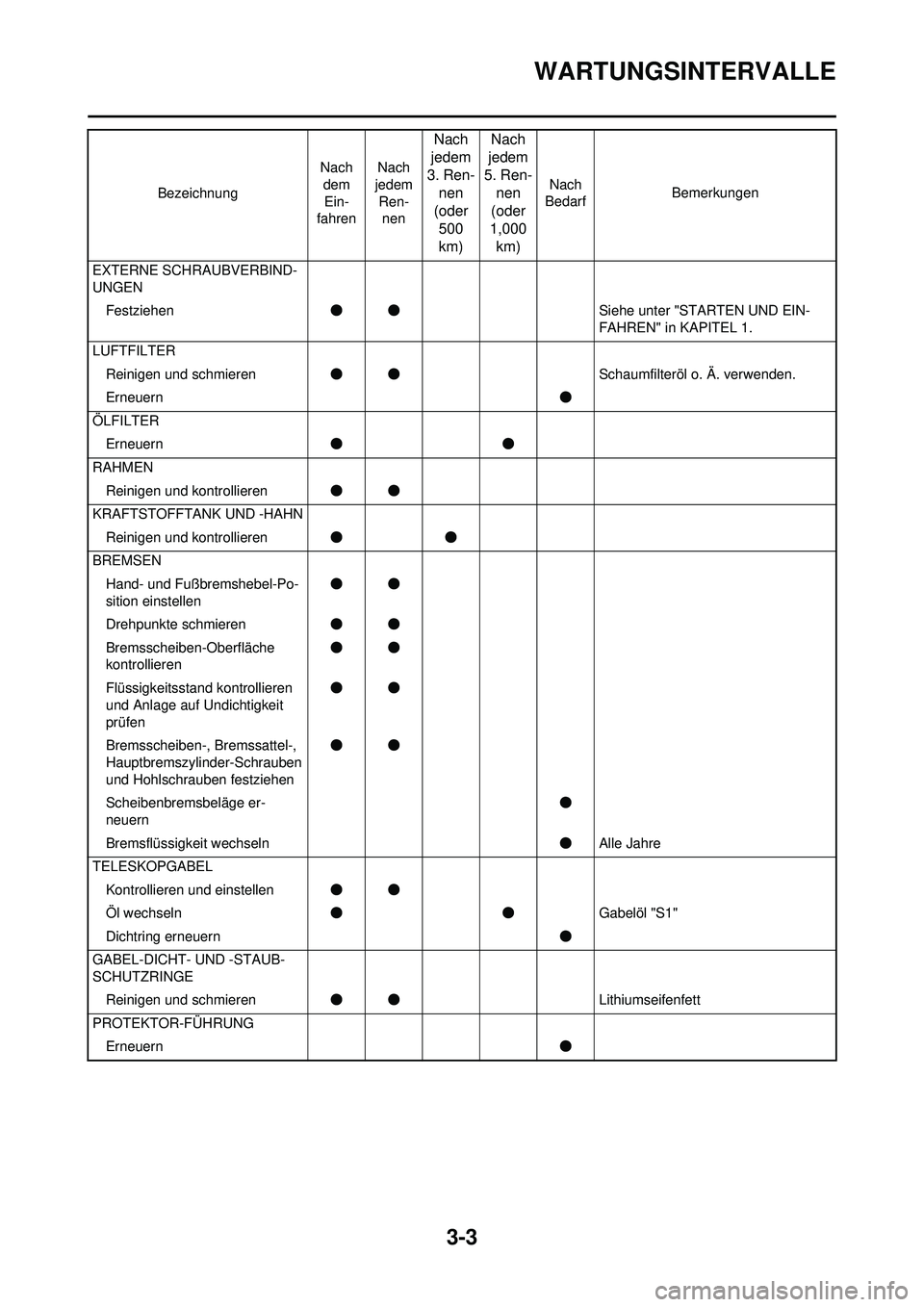

3-3
WARTUNGSINTERVALLE
EXTERNE SCHRAUBVERBIND-
UNGENFestziehen ●● Siehe unter "STARTEN UND EIN-
FAHREN" in KAPITEL 1.
LUFTFILTER Reinigen und schmieren ●● Schaumfilteröl o. Ä. verwenden.
Erneuern ●
ÖLFILTER Erneuern ●●
RAHMEN Reinigen und kontrollieren ●●
KRAFTSTOFFTANK UND -HAHN Reinigen und kontrollieren ●●
BREMSEN Hand- und Fußbremshebel-Po-
sition einstellen ●●
Drehpunkte schmieren ●●
Bremsscheiben-Oberfläche
kontrollieren ●●
Flüssigkeitsstand kontrollieren
und Anlage auf Undichtigkeit
prüfen ●●
Bremsscheiben-, Bremssattel-,
Hauptbremszylinder-Schrauben
und Hohlschrauben festziehen ●●
Scheibenbremsbeläge er-
neuern ●
Bremsflüssigkeit wechseln ●Alle Jahre
TELESKOPGABEL Kontrollieren und einstellen ●●
Öl wechseln ●● Gabelöl "S1"
Dichtring erneuern ●
GABEL-DICHT- UND -STAUB-
SCHUTZRINGE Reinigen und schmieren ●● Lithiumseifenfett
PROTEKTOR-FÜHRUNG Erneuern ●
Bezeichnung
Nach
dem Ein-
fahren Nach
jedem Ren-nen
Nach
jedem
3. Ren- nen
(oder
500 km) Nach
jedem
5. Ren- nen
(oder
1,000 km)
Nach
Bedarf Bemerkungen

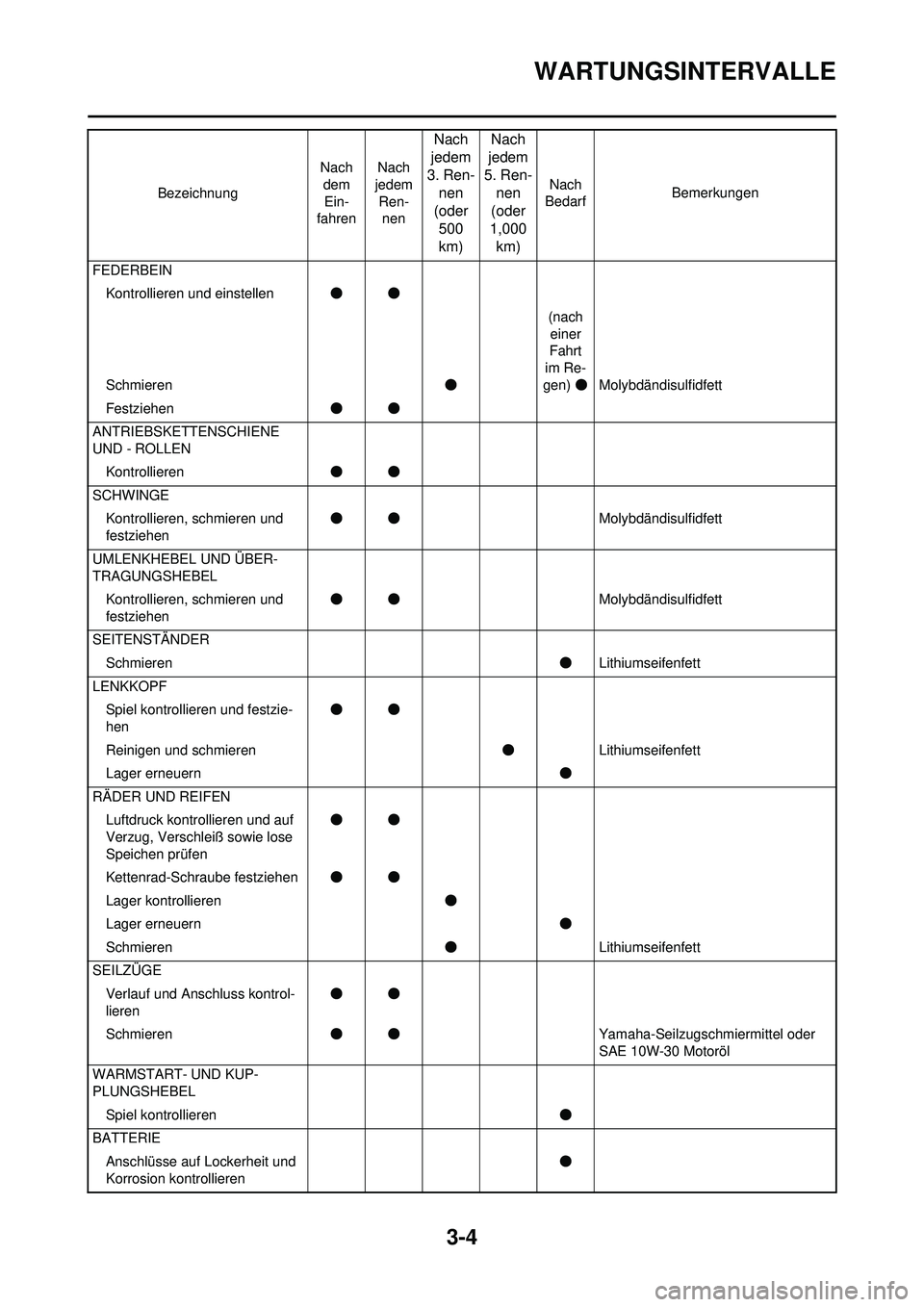

3-4
WARTUNGSINTERVALLE
FEDERBEINKontrollieren und einstellen ●●
Schmieren ●(nach
einer
Fahrt
im Re-
gen) ●Molybdändisulfidfett
Festziehen ●●
ANTRIEBSKETTENSCHIENE
UND - ROLLEN Kontrollieren ●●
SCHWINGE Kontrollieren, schmieren und
festziehen ●●
Molybdändisulfidfett
UMLENKHEBEL UND ÜBER-
TRAGUNGSHEBEL Kontrollieren, schmieren und
festziehen ●●
Molybdändisulfidfett
SEITENSTÄNDER Schmieren ●Lithiumseifenfett
LENKKOPF Spiel kontrollieren und festzie-
hen ●●
Reinigen und schmieren ●Lithiumseifenfett
Lager erneuern ●
RÄDER UND REIFEN Luftdruck kontrollieren und auf
Verzug, Verschleiß sowie lose
Speichen prüfen ●●
Kettenrad-Schraube festziehen ●●
Lager kontrollieren ●
Lager erneuern ●
Schmieren ●Lithiumseifenfett
SEILZÜGE Verlauf und Anschluss kontrol-
lieren ●●
Schmieren ●● Yamaha-Seilzugschmiermittel oder
SAE 10W-30 Motoröl
WARMSTART- UND KUP-
PLUNGSHEBEL Spiel kontrollieren ●
BATTERIE Anschlüsse auf Lockerheit und
Korrosion kontrollieren ●
Bezeichnung
Nach
dem Ein-
fahren Nach
jedem Ren-nen
Nach
jedem
3. Ren- nen
(oder
500 km) Nach
jedem
5. Ren- nen
(oder
1,000 km)
Nach
Bedarf Bemerkungen

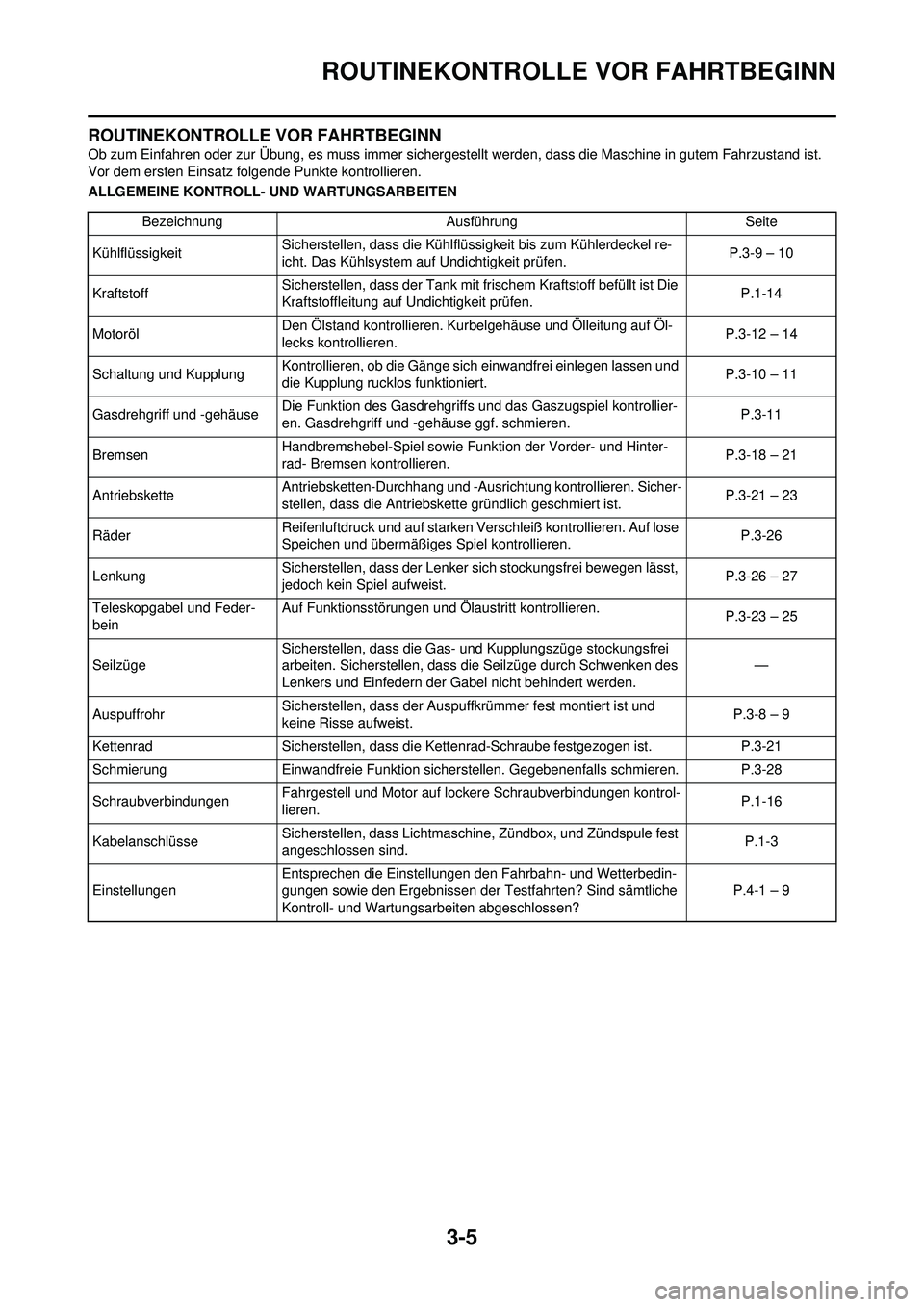

3-5
ROUTINEKONTROLLE VOR FAHRTBEGINN
ROUTINEKONTROLLE VOR FAHRTBEGINN
Ob zum Einfahren oder zur Übung, es muss immer sichergestellt werden, dass die Maschine in gutem Fahrzustand ist.
Vor dem ersten Einsatz folgende Punkte kontrollieren.
ALLGEMEINE KONTROLL- UND WARTUNGSARBEITEN
Bezeichnung AusführungSeite
Kühlflüssigkeit Sicherstellen, dass die Kühlflüssigkeit bis zum Kühlerdeckel re-
icht. Das Kühlsystem auf Undichtigkeit prüfen. P.3-9 – 10
Kraftstoff Sicherstellen, dass der Tank mit frischem Kraftstoff befüllt ist Die
Kraftstoffleitung auf Undichtigkeit prüfen.
P.1-14
Motoröl Den Ölstand kontrollieren. Kur
belgehäuse und Ölleitung auf Öl-
lecks kontrollieren. P.3-12 – 14
Schaltung und Kupplung Kontrollieren, ob die Gänge sich einwandfrei einlegen lassen und
die Kupplung rucklos funktioniert. P.3-10 – 11
Gasdrehgriff und -gehäuse Die Funktion des Gasdrehgriffs und das Gaszugspiel kontrollier-
en. Gasdrehgriff und -gehäuse ggf. schmieren.
P.3-11
Bremsen Handbremshebel-Spiel sowie Funktion der Vorder- und Hinter-
rad- Bremsen kontrollieren. P.3-18 – 21
Antriebskette Antriebsketten-Durchhang und -Ausrichtung kontrollieren. Sicher-
stellen, dass die Antriebskette gründlich geschmiert ist. P.3-21 – 23
Räder Reifenluftdruck und auf starken Verschleiß kontrollieren. Auf lose
Speichen und übermäßiges Spiel kontrollieren.
P.3-26
Lenkung Sicherstellen, dass der Lenker sich stockungsfrei bewegen lässt,
jedoch kein Spiel aufweist. P.3-26 – 27
Teleskopgabel und Feder-
bein Auf Funktionsstörungen und Öl
austritt kontrollieren.
P.3-23 – 25
Seilzüge Sicherstellen, dass die Gas- und Kupplungszüge stockungsfrei
arbeiten. Sicherstellen, dass die Seilzüge durch Schwenken des
Lenkers und Einfedern der Gabel nicht behindert werden. —
Auspuffrohr Sicherstellen, dass der Auspuffkrümmer fest montiert ist und
keine Risse aufweist. P.3-8 – 9
Kettenrad Sicherstellen, dass die Kettenrad-Schraube festgezogen ist. P.3-21
Schmierung Einwandfreie Funktion sicherstellen. Gegebenenfalls schmieren. P.3-28
Schraubverbindungen Fahrgestell und Motor auf lockere Schraubverbindungen kontrol-
lieren. P.1-16
Kabelanschlüsse Sicherstellen, dass Lichtmaschine, Zündbox, und Zündspule fest
angeschlossen sind. P.1-3
Einstellungen Entsprechen die Einstellungen
den Fahrbahn- und Wetterbedin-
gungen sowie den Ergebnissen der Testfahrten? Sind sämtliche
Kontroll- und Wartungsarbeiten abgeschlossen? P.4-1 – 9

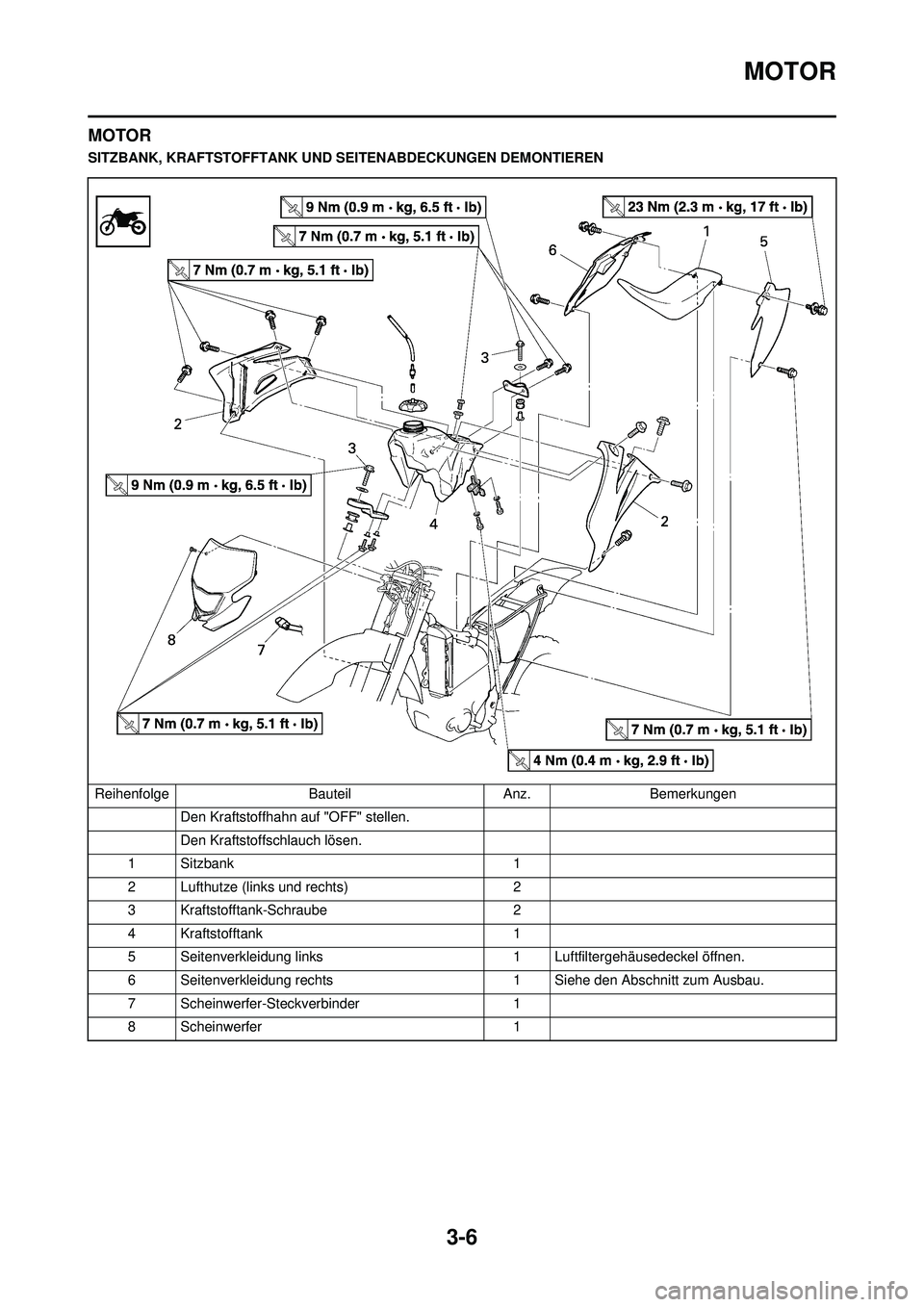

3-6
MOTOR
MOTOR
SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen Den Kraftstoffhahn auf "OFF" stellen.
Den Kraftstoffschlauch lösen.
1 Sitzbank 1
2 Lufthutze (links und rechts) 2
3 Kraftstofftank-Schraube 2
4 Kraftstofftank 1
5 Seitenverkleidung links 1 Luftfiltergehäusedeckel öffnen.
6 Seitenverkleidung rechts 1 Siehe den Abschnitt zum Ausbau.
7 Scheinwerfer-Steckverbinder 1
8 Scheinwerfer 1

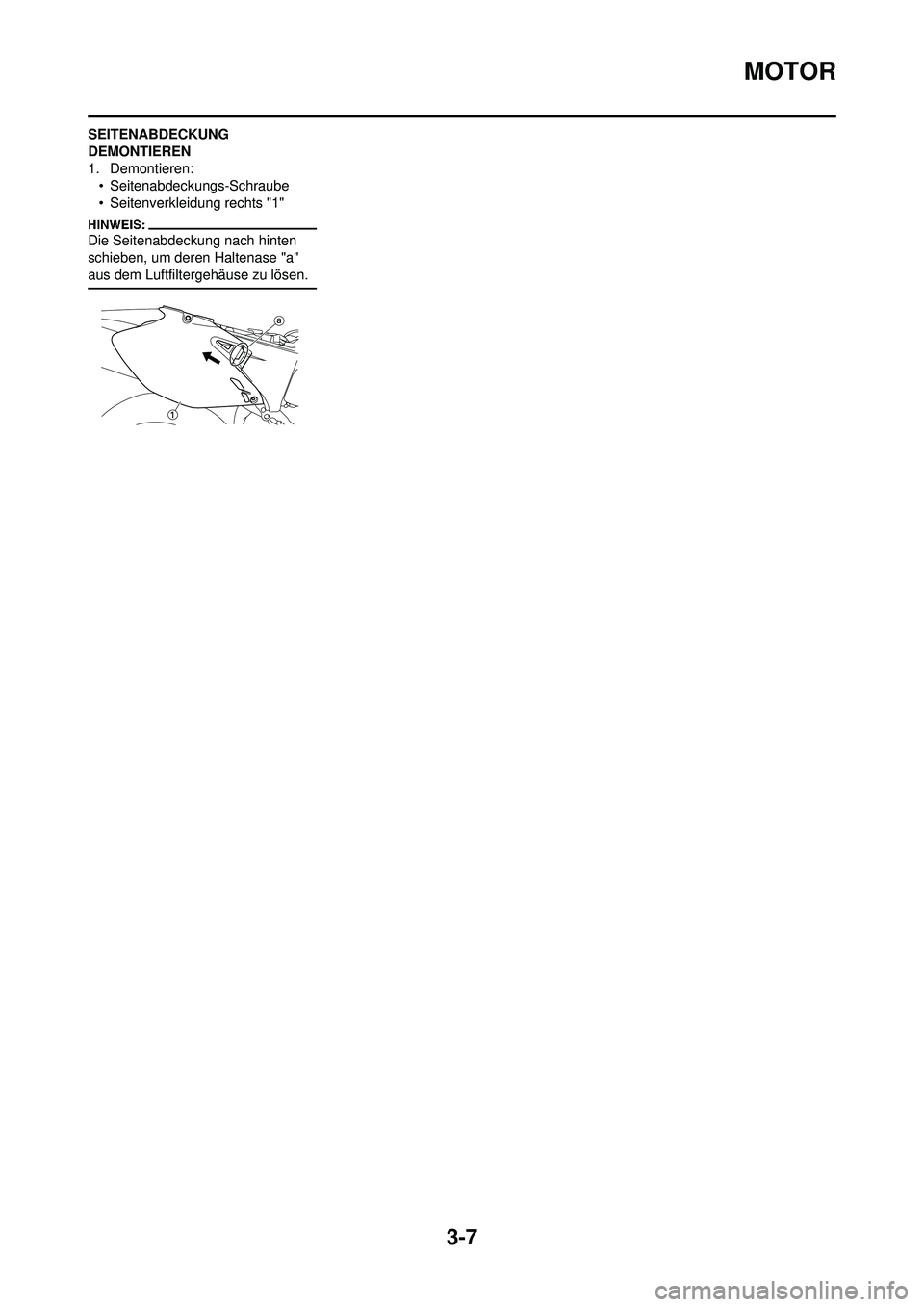

3-7
MOTOR
SEITENABDECKUNG
DEMONTIEREN
1. Demontieren:• Seitenabdeckungs-Schraube
• Seitenverkleidung rechts "1"
Die Seitenabdeckung nach hinten
schieben, um deren Haltenase "a"
aus dem Luftfiltergehäuse zu lösen.
