YAMAHA WR 250F 2009 Betriebsanleitungen (in German)

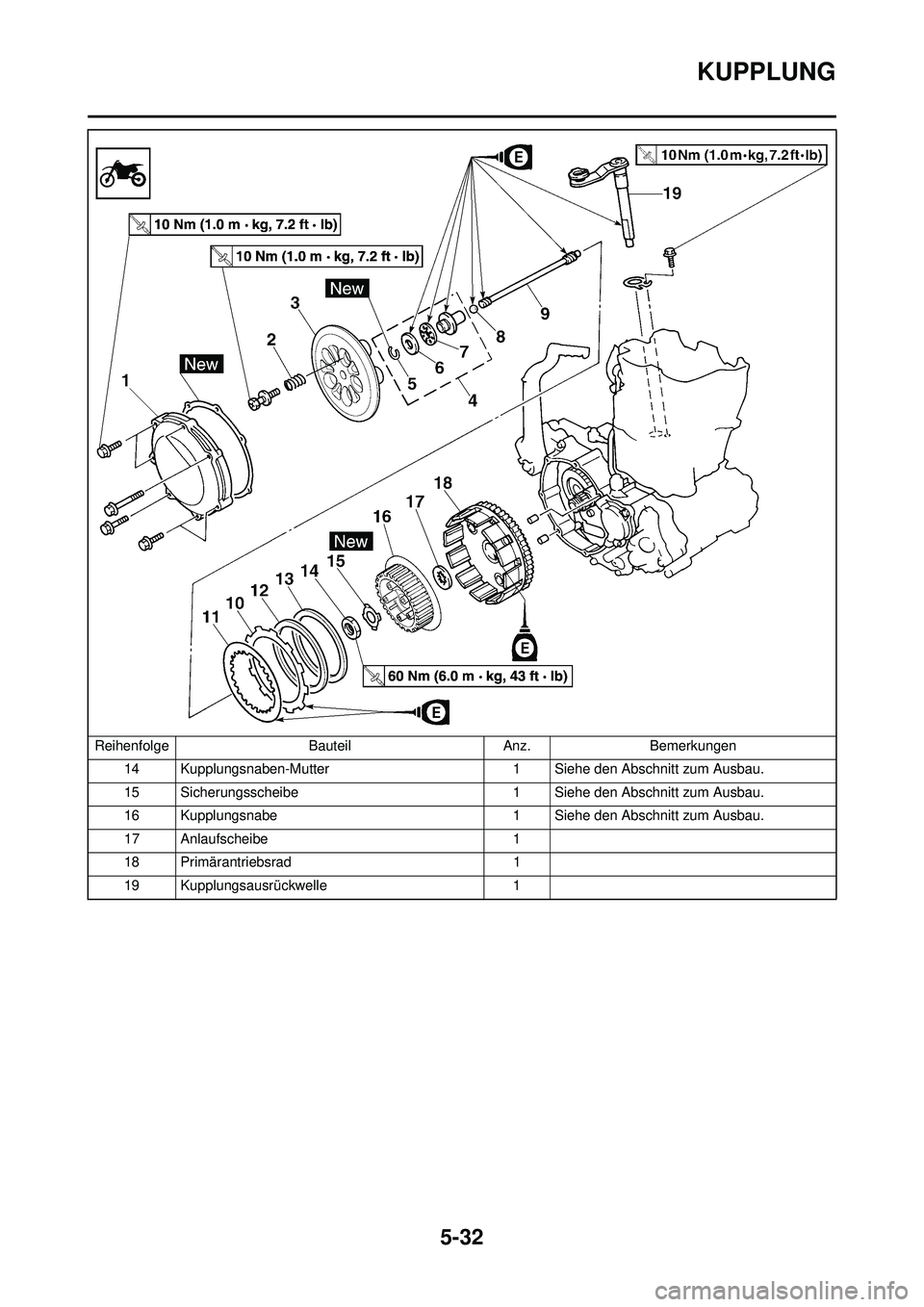

5-32
KUPPLUNG
14 Kupplungsnaben-Mutter1 Siehe den Abschnitt zum Ausbau.
15 Sicherungsscheibe 1 Siehe den Abschnitt zum Ausbau.
16 Kupplungsnabe 1 Siehe den Abschnitt zum Ausbau.
17 Anlaufscheibe 1
18 Primärantriebsrad 1
19 Kupplungsausrückwelle 1
Reihenfolge
BauteilAnz.Bemerkungen

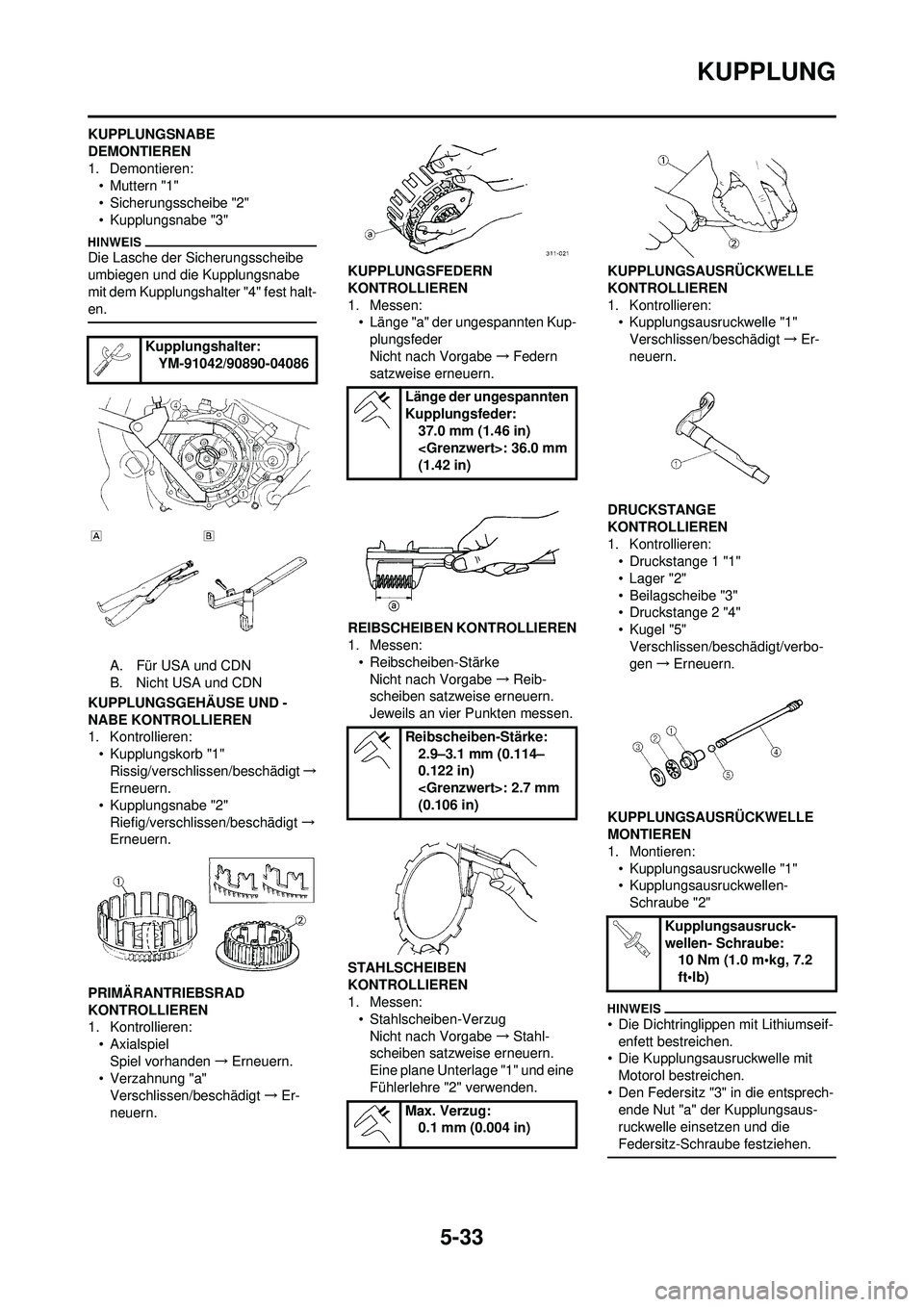

5-33
KUPPLUNG
KUPPLUNGSNABE
DEMONTIEREN
1. Demontieren:• Muttern "1"
• Sicherungsscheibe "2"
• Kupplungsnabe "3"
Die Lasche der Sicherungsscheibe
umbiegen und die Kupplungsnabe
mit dem Kupplungshalter "4" fest halt-
en.
A. Für USA und CDN
B. Nicht USA und CDN
KUPPLUNGSGEHÄUSE UND -
NABE KONTROLLIEREN
1. Kontrollieren: • Kupplungskorb "1"Rissig/verschlissen/beschädigt →
Erneuern.
• Kupplungsnabe "2" Riefig/verschlissen/beschädigt →
Erneuern.
PRIMÄRANTRIEBSRAD
KONTROLLIEREN
1. Kontrollieren: •AxialspielSpiel vorhanden →Erneuern.
• Verzahnung "a"
Verschlissen/beschädigt →Er-
neuern. KUPPLUNGSFEDERN
KONTROLLIEREN
1. Messen:
• Länge "a" der ungespannten Kup-
plungsfeder
Nicht nach Vorgabe →Federn
satzweise erneuern.
REIBSCHEIBEN KONTROLLIEREN
1. Messen: • Reibscheiben-StärkeNicht nach Vorgabe →Reib-
scheiben satzweise erneuern.
Jeweils an vier Punkten messen.
STAHLSCHEIBEN
KONTROLLIEREN
1. Messen: • Stahlscheiben-VerzugNicht nach Vorgabe →Stahl-
scheiben satzweise erneuern.
Eine plane Unterlage "1" und eine
Fühlerlehre "2" verwenden. KUPPLUNGSAUSRÜCKWELLE
KONTROLLIEREN
1. Kontrollieren:
• Kupplungsausruckwelle "1"
Verschlissen/beschädigt →Er-
neuern.
DRUCKSTANGE
KONTROLLIEREN
1. Kontrollieren: • Druckstange 1 "1"
• Lager "2"
• Beilagscheibe "3"
• Druckstange 2 "4"
• Kugel "5"
Verschlissen/beschädigt/verbo-
gen →Erneuern.
KUPPLUNGSAUSRÃœCKWELLE
MONTIEREN
1. Montieren: • Kupplungsausruckwelle "1"
• Kupplungsausruckwellen- Schraube "2"
• Die Dichtringlippen mit Lithiumseif-enfett bestreichen.
• Die Kupplungsausruckwelle mit
Motorol bestreichen.
• Den Federsitz "3" in die entsprech- ende Nut "a" der Kupplungsaus-
ruckwelle einsetzen und die
Federsitz-Schraube festziehen.
Kupplungshalter:
YM-91042/90890-04086
Länge der ungespannten
Kupplungsfeder:37.0 mm (1.46 in)
: 36.0 mm
(1.42 in)
Reibscheiben-Stärke: 2.9–3.1 mm (0.114–
0.122 in)
: 2.7 mm
(0.106 in)
Max. Verzug: 0.1 mm (0.004 in)
Kupplungsausruck-
wellen- Schraube:10 Nm (1.0 m•kg, 7.2
ft•lb)

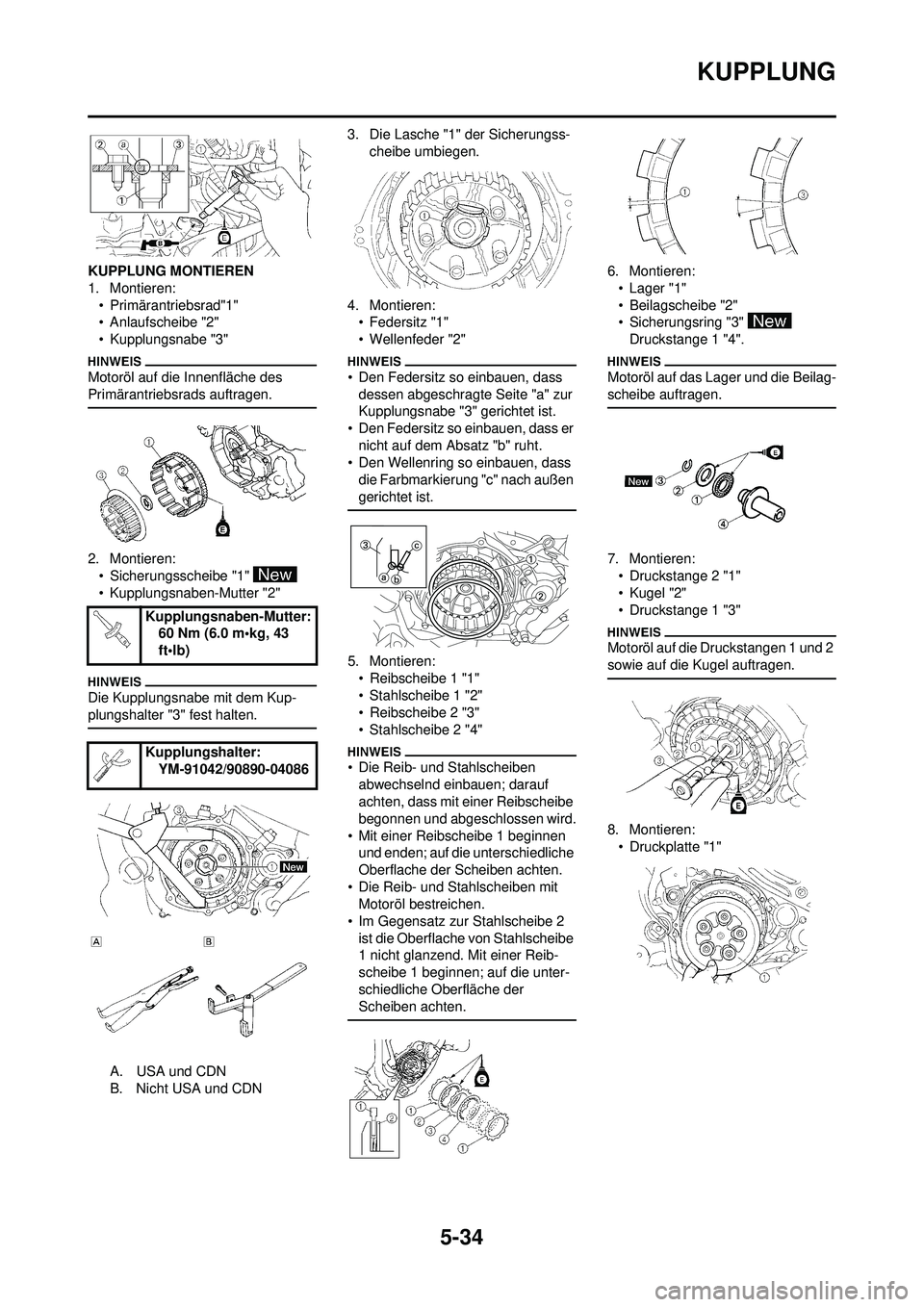

5-34
KUPPLUNG
KUPPLUNG MONTIEREN
1. Montieren:• Primärantriebsrad"1"
• Anlaufscheibe "2"
• Kupplungsnabe "3"
Motoröl auf die Innenfläche des
Primärantriebsrads auftragen.
2. Montieren:• Sicherungsscheibe "1"
• Kupplungsnaben-Mutter "2"
Die Kupplungsnabe mit dem Kup-
plungshalter "3" fest halten.
A. USA und CDN
B. Nicht USA und CDN 3. Die Lasche "1" der Sicherungss-
cheibe umbiegen.
4. Montieren: • Federsitz "1"
• Wellenfeder "2"
• Den Federsitz so einbauen, dass
dessen abgeschragte Seite "a" zur
Kupplungsnabe "3" gerichtet ist.
• Den Federsitz so einbauen, dass er nicht auf dem Absatz "b" ruht.
• Den Wellenring so einbauen, dass
die Farbmarkierung "c" nach außen
gerichtet ist.
5. Montieren:• Reibscheibe 1 "1"
• Stahlscheibe 1 "2"
• Reibscheibe 2 "3"
• Stahlscheibe 2 "4"
• Die Reib- und Stahlscheiben abwechselnd einbauen; darauf
achten, dass mit einer Reibscheibe
begonnen und abgeschlossen wird.
• Mit einer Reibscheibe 1 beginnen und enden; auf die unterschiedliche
Oberflache der Scheiben achten.
• Die Reib- und Stahlscheiben mit Motoröl bestreichen.
• Im Gegensatz zur Stahlscheibe 2 ist die Oberflache von Stahlscheibe
1 nicht glanzend. Mit einer Reib-
scheibe 1 beginnen; auf die unter-
schiedliche Oberfläche der
Scheiben achten.
6. Montieren:• Lager "1"
• Beilagscheibe "2"
• Sicherungsring "3" Druckstange 1 "4".
Motoröl auf das Lager und die Beilag-
scheibe auftragen.
7. Montieren:• Druckstange 2 "1"
• Kugel "2"
• Druckstange 1 "3"
Motoröl auf die Druckstangen 1 und 2
sowie auf die Kugel auftragen.
8. Montieren:• Druckplatte "1"
Kupplungsnaben-Mutter:
60 Nm (6.0 m•kg, 43
ft•lb)
Kupplungshalter: YM-91042/90890-04086

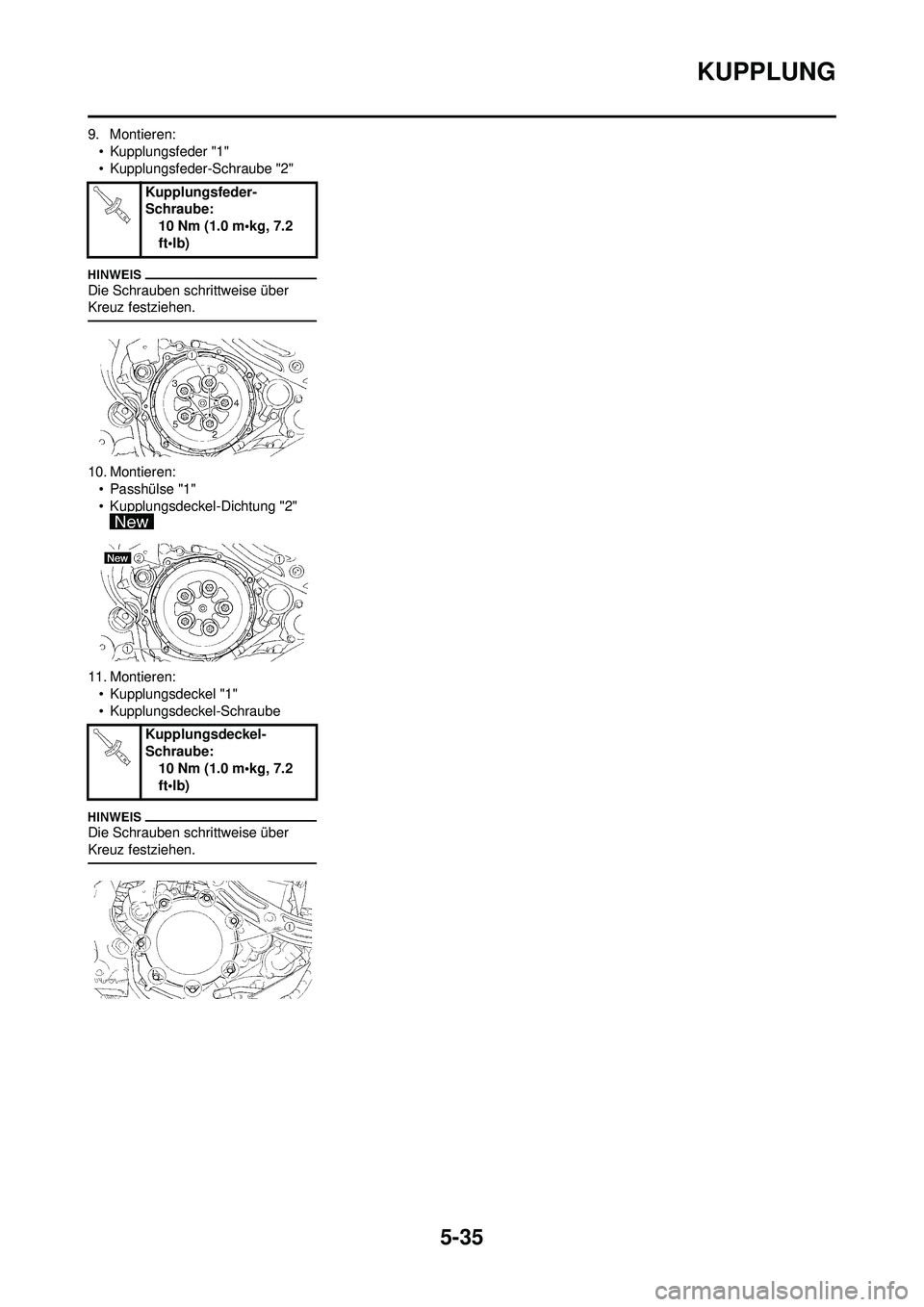

5-35
KUPPLUNG
9. Montieren:• Kupplungsfeder "1"
• Kupplungsfeder-Schraube "2"
Die Schrauben schrittweise über
Kreuz festziehen.
10. Montieren:• Passhülse "1"
• Kupplungsdeckel-Dichtung "2"
11. Montieren: • Kupplungsdeckel "1"
• Kupplungsdeckel-Schraube
Die Schrauben schrittweise über
Kreuz festziehen.
Kupplungsfeder-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kupplungsdeckel-
Schraube: 10 Nm (1.0 m•kg, 7.2
ft•lb)

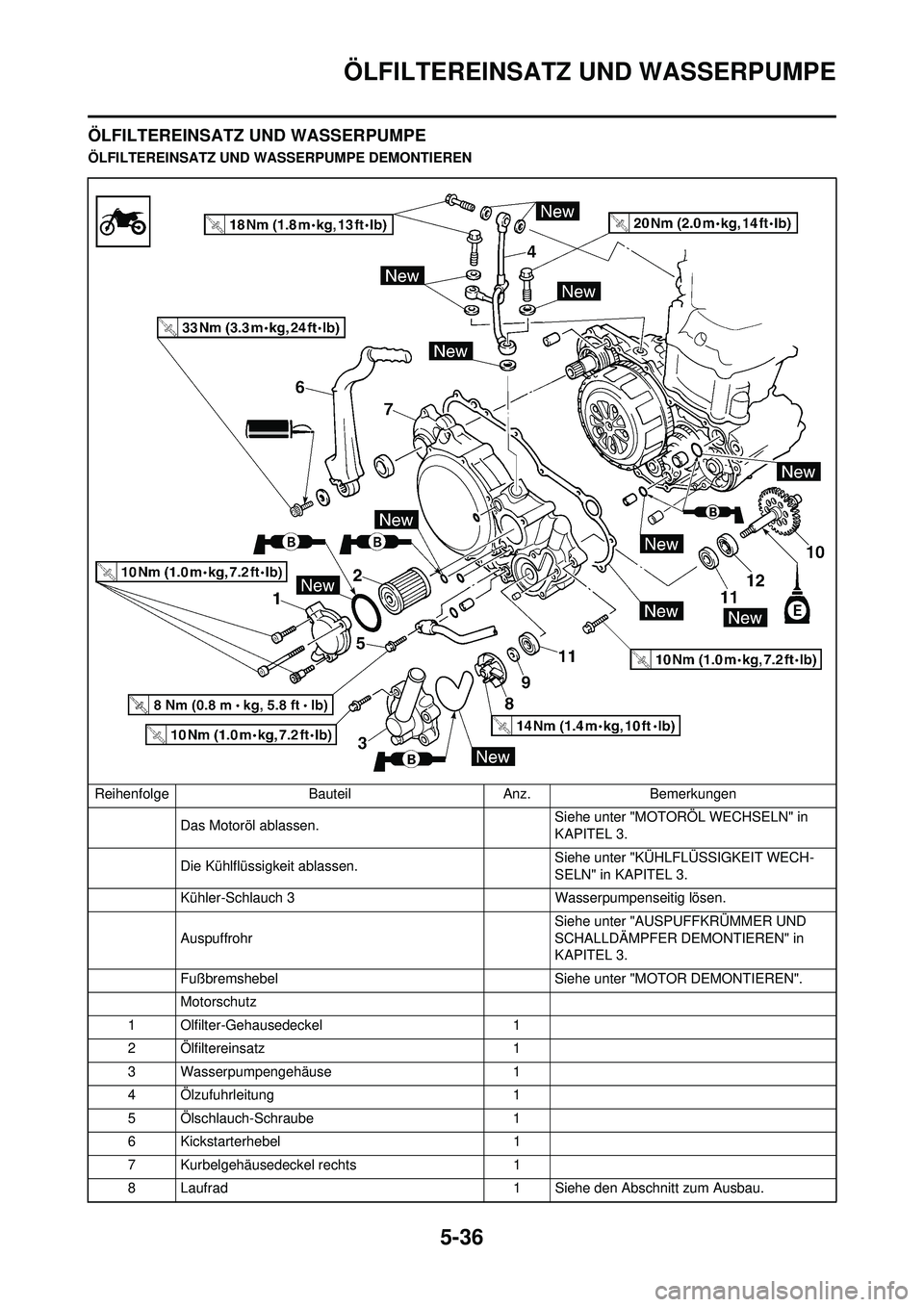

5-36
ÖLFILTEREINSATZ UND WASSERPUMPE
ÖLFILTEREINSATZ UND WASSERPUMPE
ÖLFILTEREINSATZ UND WASSERPUMPE DEMONTIERENReihenfolge BauteilAnz.Bemerkungen
Das Motoröl ablassen. Siehe unter "MOTORÖL WECHSELN" in
KAPITEL 3.
Die Kühlflüssigkeit ablassen. Siehe unter "KÜHLFLÜSSIGKEIT WECH-
SELN" in KAPITEL 3.
Kühler-Schlauch 3 Wasserpumpenseitig lösen.
Auspuffrohr Siehe unter "AUSPUFFKRÃœMMER UND
SCHALLDÄMPFER DEMONTIEREN" in
KAPITEL 3.
Fußbremshebel Siehe unter "MOTOR DEMONTIEREN".
Motorschutz
1 Olfilter-Gehausedeckel 1
2 Ölfiltereinsatz 1
3 Wasserpumpengehäuse 1
4 Ölzufuhrleitung 1
5 Ölschlauch-Schraube 1
6 Kickstarterhebel 1
7 Kurbelgehäusedeckel rechts 1
8 Laufrad 1 Siehe den Abschnitt zum Ausbau.

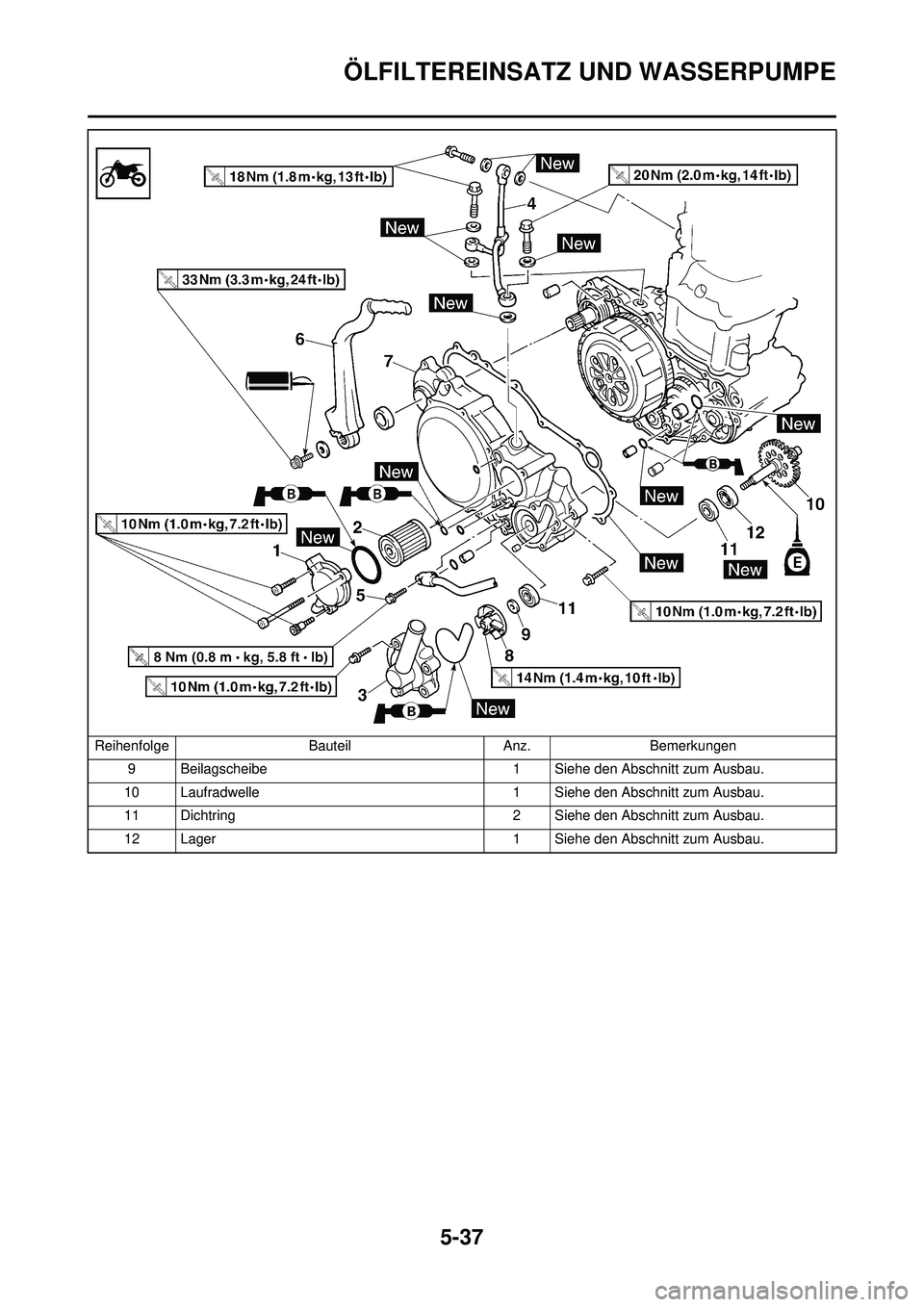

5-37
ÖLFILTEREINSATZ UND WASSERPUMPE
9 Beilagscheibe1 Siehe den Abschnitt zum Ausbau.
10 Laufradwelle 1 Siehe den Abschnitt zum Ausbau.
11 Dichtring 2 Siehe den Abschnitt zum Ausbau.
12 Lager 1 Siehe den Abschnitt zum Ausbau.
Reihenfolge
BauteilAnz.Bemerkungen

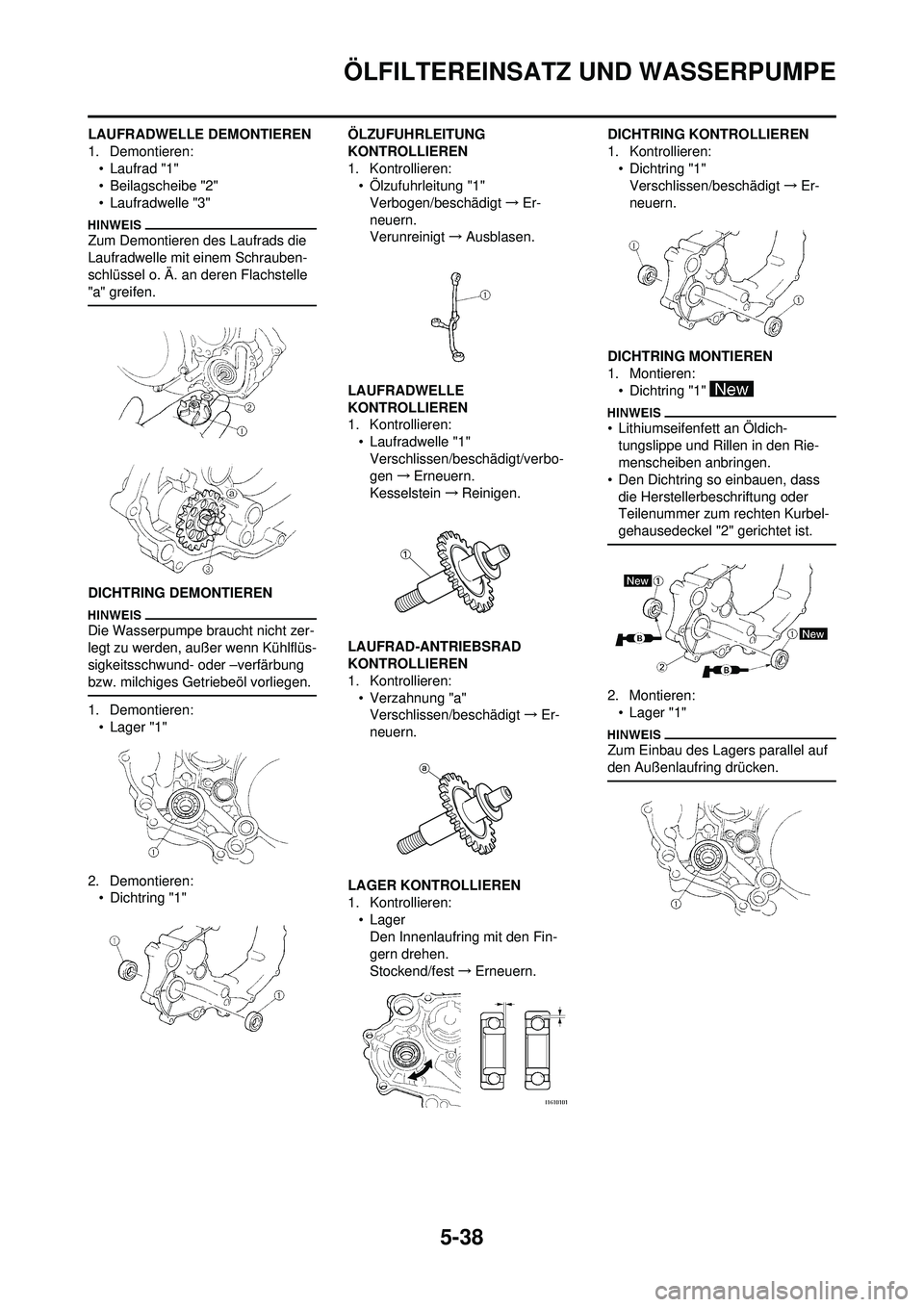

5-38
ÖLFILTEREINSATZ UND WASSERPUMPE
LAUFRADWELLE DEMONTIEREN
1. Demontieren:• Laufrad "1"
• Beilagscheibe "2"
• Laufradwelle "3"
Zum Demontieren des Laufrads die
Laufradwelle mit einem Schrauben-
schlüssel o. Ä. an deren Flachstelle
"a" greifen.
DICHTRING DEMONTIEREN
Die Wasserpumpe braucht nicht zer-
legt zu werden, außer wenn Kühlflüs-
sigkeitsschwund- oder –verfärbung
bzw. milchiges Getriebeöl vorliegen.
1. Demontieren:• Lager "1"
2. Demontieren: • Dichtring "1" ÖLZUFUHRLEITUNG
KONTROLLIEREN
1. Kontrollieren:
• Ölzufuhrleitung "1"
Verbogen/beschädigt →Er-
neuern.
Verunreinigt →Ausblasen.
LAUFRADWELLE
KONTROLLIEREN
1. Kontrollieren: • Laufradwelle "1"Verschlissen/beschädigt/verbo-
gen →Erneuern.
Kesselstein →Reinigen.
LAUFRAD-ANTRIEBSRAD
KONTROLLIEREN
1. Kontrollieren: • Verzahnung "a"Verschlissen/beschädigt →Er-
neuern.
LAGER KONTROLLIEREN
1. Kontrollieren: • LagerDen Innenlaufring mit den Fin-
gern drehen.
Stockend/fest →Erneuern. DICHTRING KONTROLLIEREN
1. Kontrollieren:
• Dichtring "1"Verschlissen/beschädigt →Er-
neuern.
DICHTRING MONTIEREN
1. Montieren: • Dichtring "1"
• Lithiumseifenfett an Öldich-tungslippe und Rillen in den Rie-
menscheiben anbringen.
• Den Dichtring so einbauen, dass die Herstellerbeschriftung oder
Teilenummer zum rechten Kurbel-
gehausedeckel "2" gerichtet ist.
2. Montieren:• Lager "1"
Zum Einbau des Lagers parallel auf
den Außenlaufring drücken.

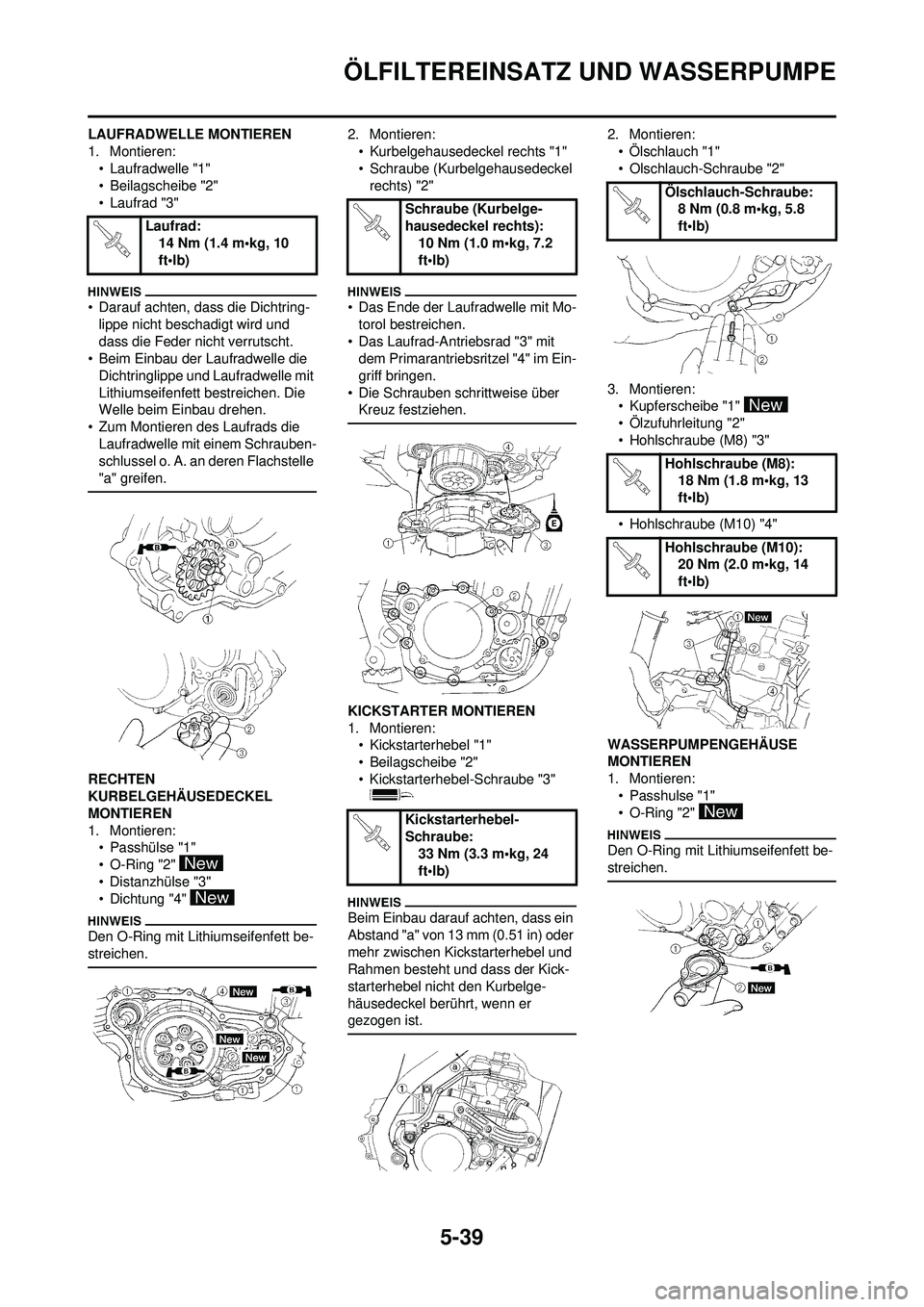

5-39
ÖLFILTEREINSATZ UND WASSERPUMPE
LAUFRADWELLE MONTIEREN
1. Montieren:• Laufradwelle "1"
• Beilagscheibe "2"
• Laufrad "3"
• Darauf achten, dass die Dichtring-lippe nicht beschadigt wird und
dass die Feder nicht verrutscht.
• Beim Einbau der Laufradwelle die
Dichtringlippe und Laufradwelle mit
Lithiumseifenfett bestreichen. Die
Welle beim Einbau drehen.
• Zum Montieren des Laufrads die Laufradwelle mit einem Schrauben-
schlussel o. A. an deren Flachstelle
"a" greifen.
RECHTEN
KURBELGEHÄUSEDECKEL
MONTIEREN
1. Montieren:• Passhülse "1"
• O-Ring "2"
• Distanzhülse "3"
• Dichtung "4"
Den O-Ring mit Lithiumseifenfett be-
streichen.
2. Montieren:
• Kurbelgehausedeckel rechts "1"
• Schraube (Kurbelgehausedeckel rechts) "2"
• Das Ende der Laufradwelle mit Mo-
torol bestreichen.
• Das Laufrad-Antriebsrad "3" mit dem Primarantriebsritzel "4" im Ein-
griff bringen.
• Die Schrauben schrittweise über Kreuz festziehen.
KICKSTARTER MONTIEREN
1. Montieren:• Kickstarterhebel "1"
• Beilagscheibe "2"
• Kickstarterhebel-Schraube "3"
Beim Einbau darauf achten, dass ein
Abstand "a" von 13 mm (0.51 in) oder
mehr zwischen Kickstarterhebel und
Rahmen besteht und dass der Kick-
starterhebel nicht den Kurbelge-
häusedeckel berührt, wenn er
gezogen ist.
2. Montieren:
• Ölschlauch "1"
• Olschlauch-Schraube "2"
3. Montieren: • Kupferscheibe "1"
• Ölzufuhrleitung "2"
• Hohlschraube (M8) "3"
• Hohlschraube (M10) "4"
WASSERPUMPENGEHÄUSE
MONTIEREN
1. Montieren: • Passhulse "1"
•O-Ring "2"
Den O-Ring mit Lithiumseifenfett be-
streichen.
Laufrad: 14 Nm (1.4 m•kg, 10
ft•lb)
Schraube (Kurbelge-
hausedeckel rechts):10 Nm (1.0 m•kg, 7.2
ft•lb)
Kickstarterhebel-
Schraube: 33 Nm (3.3 m•kg, 24
ft•lb)
Ölschlauch-Schraube:8 Nm (0.8 m•kg, 5.8
ft•lb)
Hohlschraube (M8): 18 Nm (1.8 m•kg, 13
ft•lb)
Hohlschraube (M10): 20 Nm (2.0 m•kg, 14
ft•lb)

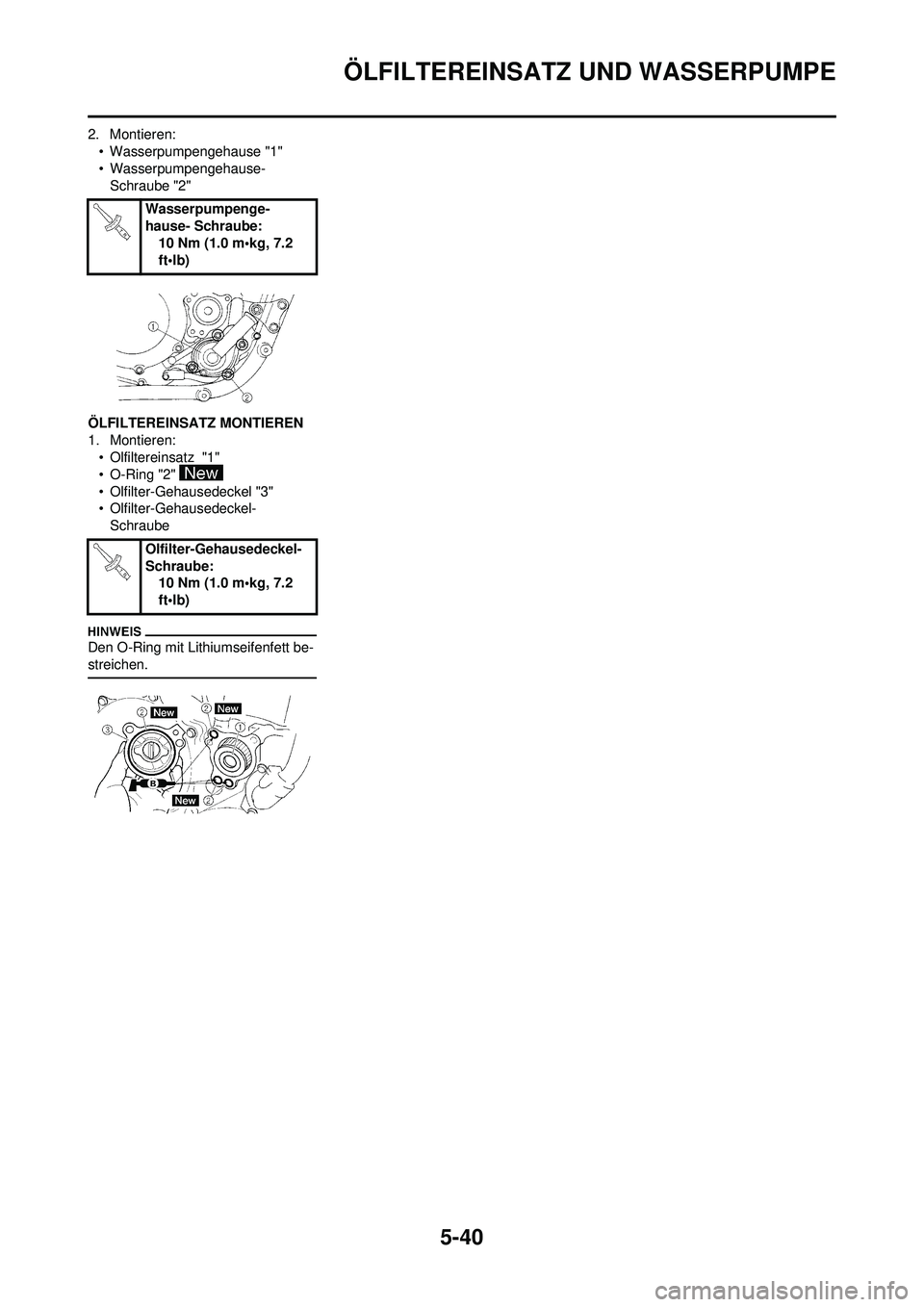

5-40
ÖLFILTEREINSATZ UND WASSERPUMPE
2. Montieren:• Wasserpumpengehause "1"
• Wasserpumpengehause- Schraube "2"
ÖLFILTEREINSATZ MONTIEREN
1. Montieren: • Olfiltereinsatz "1"
• O-Ring "2"
• Olfilter-Gehausedeckel "3"
• Olfilter-Gehausedeckel-
Schraube
Den O-Ring mit Lithiumseifenfett be-
streichen.
Wasserpumpenge-
hause- Schraube: 10 Nm (1.0 m•kg, 7.2
ft•lb)
Olfilter-Gehausedeckel-
Schraube: 10 Nm (1.0 m•kg, 7.2
ft•lb)

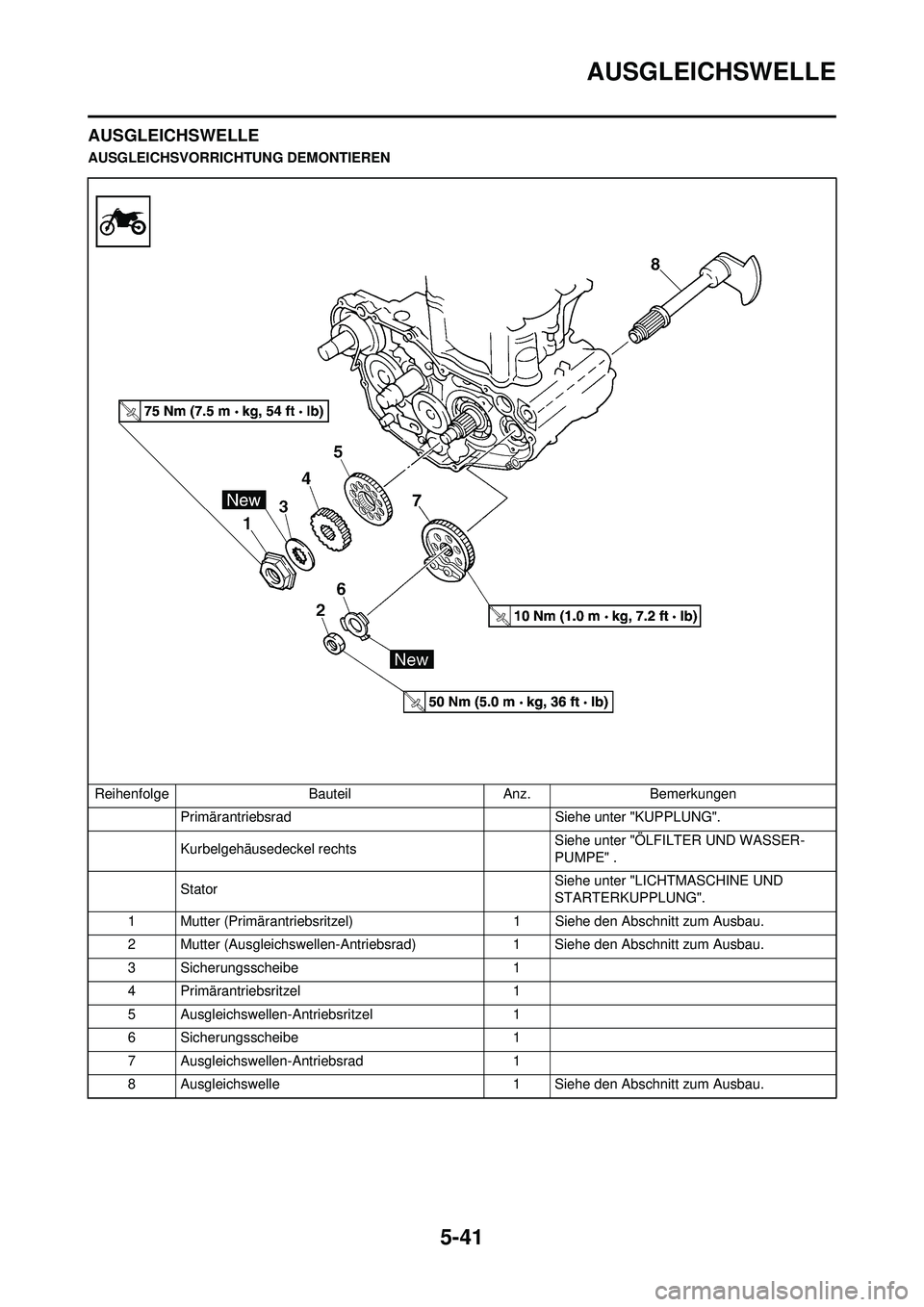

5-41
AUSGLEICHSWELLE
AUSGLEICHSWELLE
AUSGLEICHSVORRICHTUNG DEMONTIERENReihenfolge BauteilAnz.Bemerkungen
Primärantriebsrad Siehe unter "KUPPLUNG".
Kurbelgehäusedeckel rechts Siehe unter "ÖLFILTER UND WASSER-
PUMPE" .
Stator Siehe unter "LICHTMASCHINE UND
STARTERKUPPLUNG".
1 Mutter (Primärantriebsritzel) 1 Siehe den Abschnitt zum Ausbau.
2 Mutter (Ausgleichswellen-Antriebsrad) 1 Siehe den Abschnitt zum Ausbau.
3 Sicherungsscheibe 1
4 Primärantriebsritzel 1
5 Ausgleichswellen-Antriebsritzel 1
6 Sicherungsscheibe 1
7 Ausgleichswellen-Antriebsrad 1
8 Ausgleichswelle 1 Siehe den Abschnitt zum Ausbau.
