YAMAHA WR 250F 2009 Betriebsanleitungen (in German)

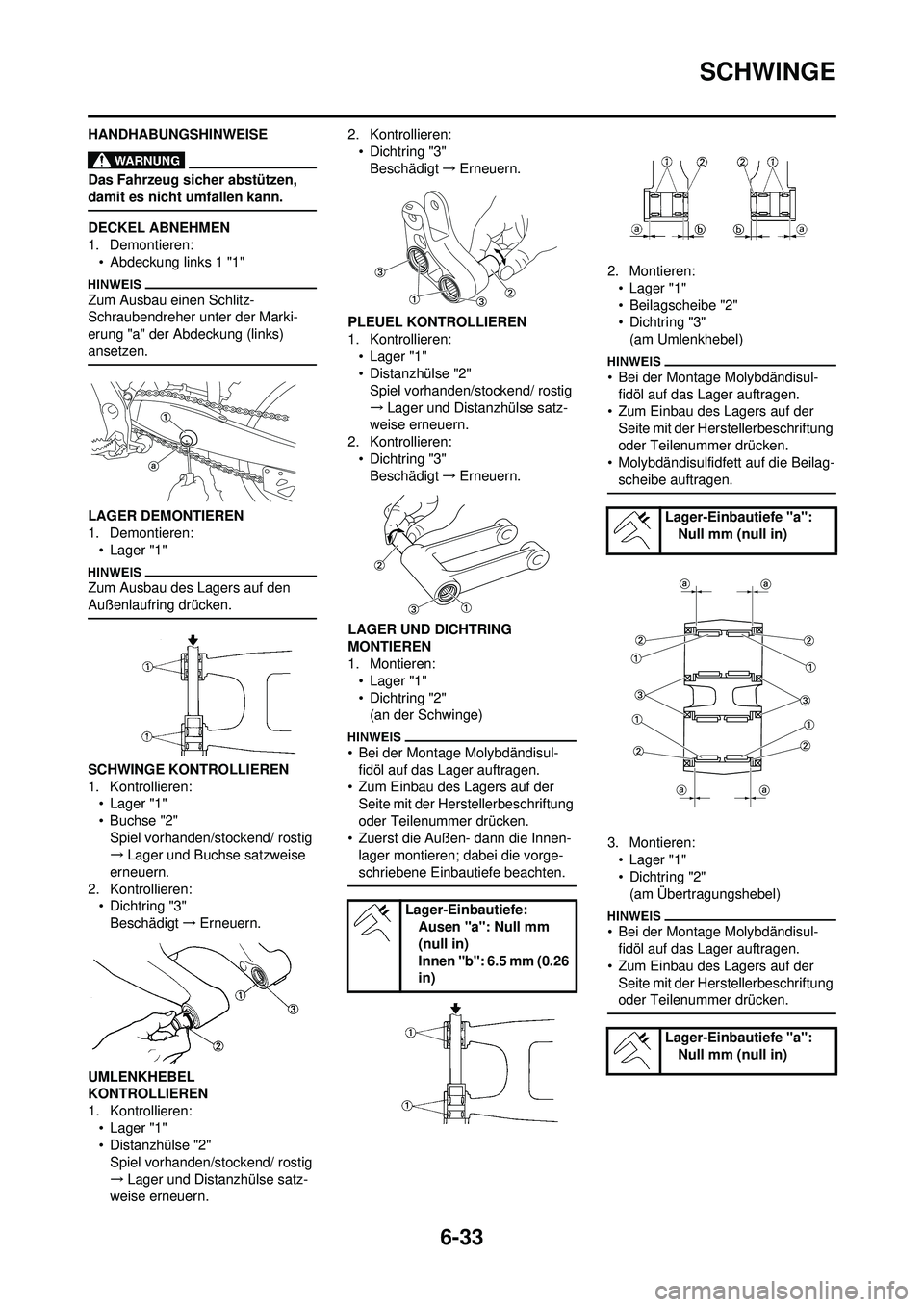

6-33
SCHWINGE
HANDHABUNGSHINWEISE
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
DECKEL ABNEHMEN
1. Demontieren:• Abdeckung links 1 "1"
Zum Ausbau einen Schlitz-
Schraubendreher unter der Marki-
erung "a" der Abdeckung (links)
ansetzen.
LAGER DEMONTIEREN
1. Demontieren:• Lager "1"
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
SCHWINGE KONTROLLIEREN
1. Kontrollieren:• Lager "1"
• Buchse "2"
Spiel vorhanden/stockend/ rostig
→ Lager und Buchse satzweise
erneuern.
2. Kontrollieren: • Dichtring "3"
Beschädigt →Erneuern.
UMLENKHEBEL
KONTROLLIEREN
1. Kontrollieren: • Lager "1"
• Distanzhülse "2"Spiel vorhanden/stockend/ rostig
→ Lager und Distanzhülse satz-
weise erneuern. 2. Kontrollieren:
• Dichtring "3"Beschädigt →Erneuern.
PLEUEL KONTROLLIEREN
1. Kontrollieren: • Lager "1"
• Distanzhülse "2"Spiel vorhanden/stockend/ rostig
→ Lager und Distanzhülse satz-
weise erneuern.
2. Kontrollieren: • Dichtring "3"Beschädigt →Erneuern.
LAGER UND DICHTRING
MONTIEREN
1. Montieren: • Lager "1"
• Dichtring "2"(an der Schwinge)
• Bei der Montage Molybdändisul-
fidöl auf das Lager auftragen.
• Zum Einbau des Lagers auf der
Seite mit der Herstellerbeschriftung
oder Teilenummer drücken.
• Zuerst die Außen- dann die Innen-
lager montieren; dabei die vorge-
schriebene Einbautiefe beachten.
2. Montieren:• Lager "1"
• Beilagscheibe "2"
• Dichtring "3"(am Umlenkhebel)
• Bei der Montage Molybdändisul-fidöl auf das Lager auftragen.
• Zum Einbau des Lagers auf der
Seite mit der Herstellerbeschriftung
oder Teilenummer drücken.
• Molybdändisulfidfett auf die Beilag-
scheibe auftragen.
3. Montieren:• Lager "1"
• Dichtring "2"(am Übertragungshebel)
• Bei der Montage Molybdändisul-fidöl auf das Lager auftragen.
• Zum Einbau des Lagers auf der Seite mit der Herstellerbeschriftung
oder Teilenummer drücken.
Lager-Einbautiefe: Ausen "a": Null mm
(null in)
Innen "b": 6.5 mm (0.26
in)
Lager-Einbautiefe "a":Null mm (null in)
Lager-Einbautiefe "a": Null mm (null in)

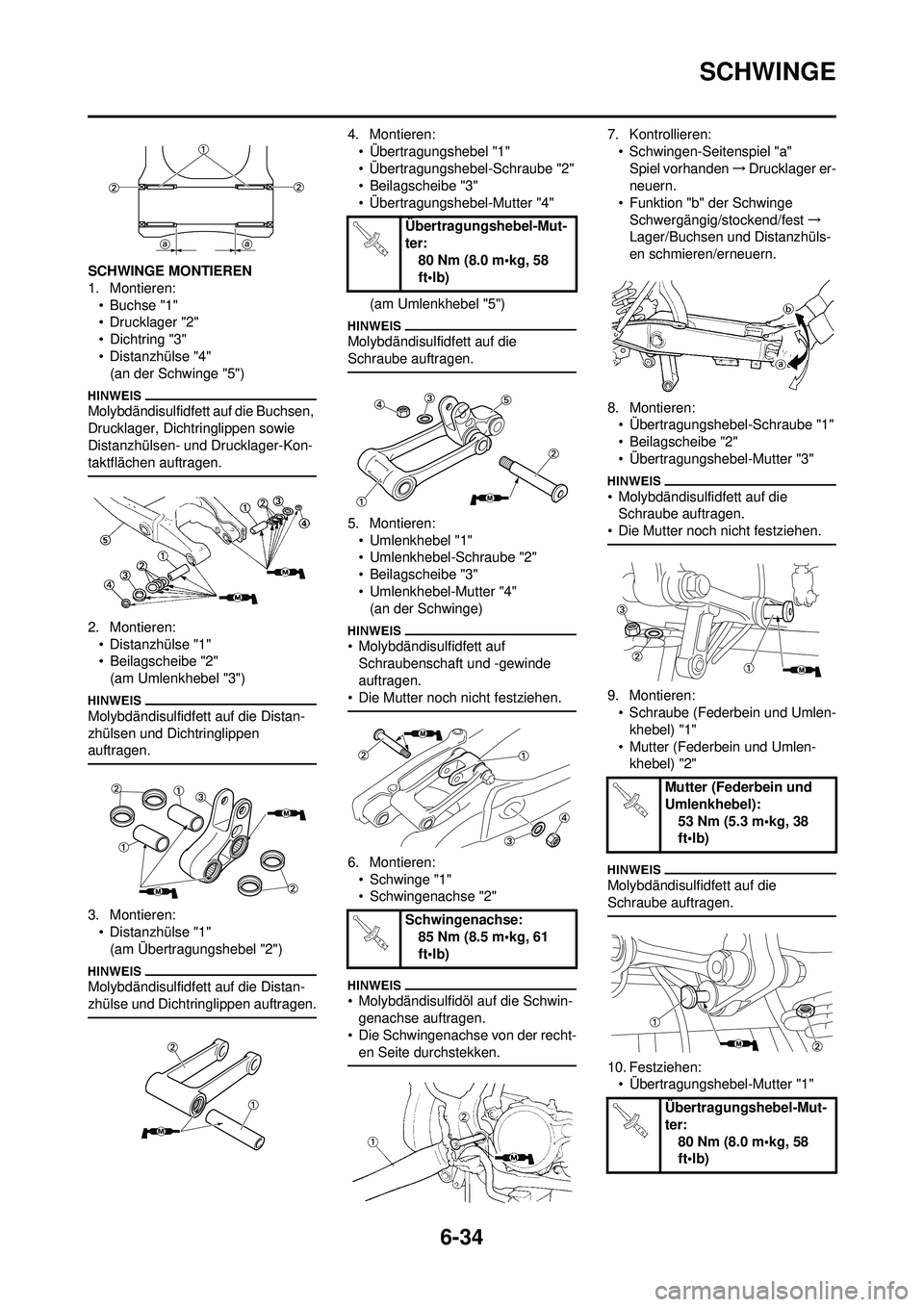

6-34
SCHWINGE
SCHWINGE MONTIEREN
1. Montieren:• Buchse "1"
• Drucklager "2"
• Dichtring "3"
• Distanzhülse "4"(an der Schwinge "5")
Molybdändisulfidfett auf die Buchsen,
Drucklager, Dichtringlippen sowie
Distanzhülsen- und Drucklager-Kon-
taktflächen auftragen.
2. Montieren:
• Distanzhülse "1"
• Beilagscheibe "2"(am Umlenkhebel "3")
Molybdändisulfidfett auf die Distan-
zhülsen und Dichtringlippen
auftragen.
3. Montieren:• Distanzhülse "1"(am Übertragungshebel "2")
Molybdändisulfidfett auf die Distan-
zhülse und Dichtringlippen auftragen.
4. Montieren:
• Übertragungshebel "1"
• Übertragungshebel-Schraube "2"
• Beilagscheibe "3"
• Übertragungshebel-Mutter "4"
(am Umlenkhebel "5")
Molybdändisulfidfett auf die
Schraube auftragen.
5. Montieren:• Umlenkhebel "1"
• Umlenkhebel-Schraube "2"
• Beilagscheibe "3"
• Umlenkhebel-Mutter "4"(an der Schwinge)
• Molybdändisulfidfett auf
Schraubenschaft und -gewinde
auftragen.
• Die Mutter noch nicht festziehen.
6. Montieren:
• Schwinge "1"
• Schwingenachse "2"
• Molybdändisulfidöl auf die Schwin-genachse auftragen.
• Die Schwingenachse von der recht- en Seite durchstekken.
7. Kontrollieren:• Schwingen-Seitenspiel "a"Spiel vorhanden →Drucklager er-
neuern.
• Funktion "b" der Schwinge Schwergängig/stockend/fest →
Lager/Buchsen und Distanzhüls-
en schmieren/erneuern.
8. Montieren: • Übertragungshebel-Schraube "1"
• Beilagscheibe "2"
• Übertragungshebel-Mutter "3"
• Molybdändisulfidfett auf die Schraube auftragen.
• Die Mutter noch nicht festziehen.
9. Montieren: • Schraube (Federbein und Umlen-
khebel) "1"
• Mutter (Federbein und Umlen- khebel) "2"
Molybdändisulfidfett auf die
Schraube auftragen.
10. Festziehen:• Übertragungshebel-Mutter "1"
Übertragungshebel-Mut-
ter: 80 Nm (8.0 m•kg, 58
ft•lb)
Schwingenachse: 85 Nm (8.5 m•kg, 61
ft•lb)
Mutter (Federbein und
Umlenkhebel):53 Nm (5.3 m•kg, 38
ft•lb)
Übertragungshebel-Mut-
ter: 80 Nm (8.0 m•kg, 58
ft•lb)

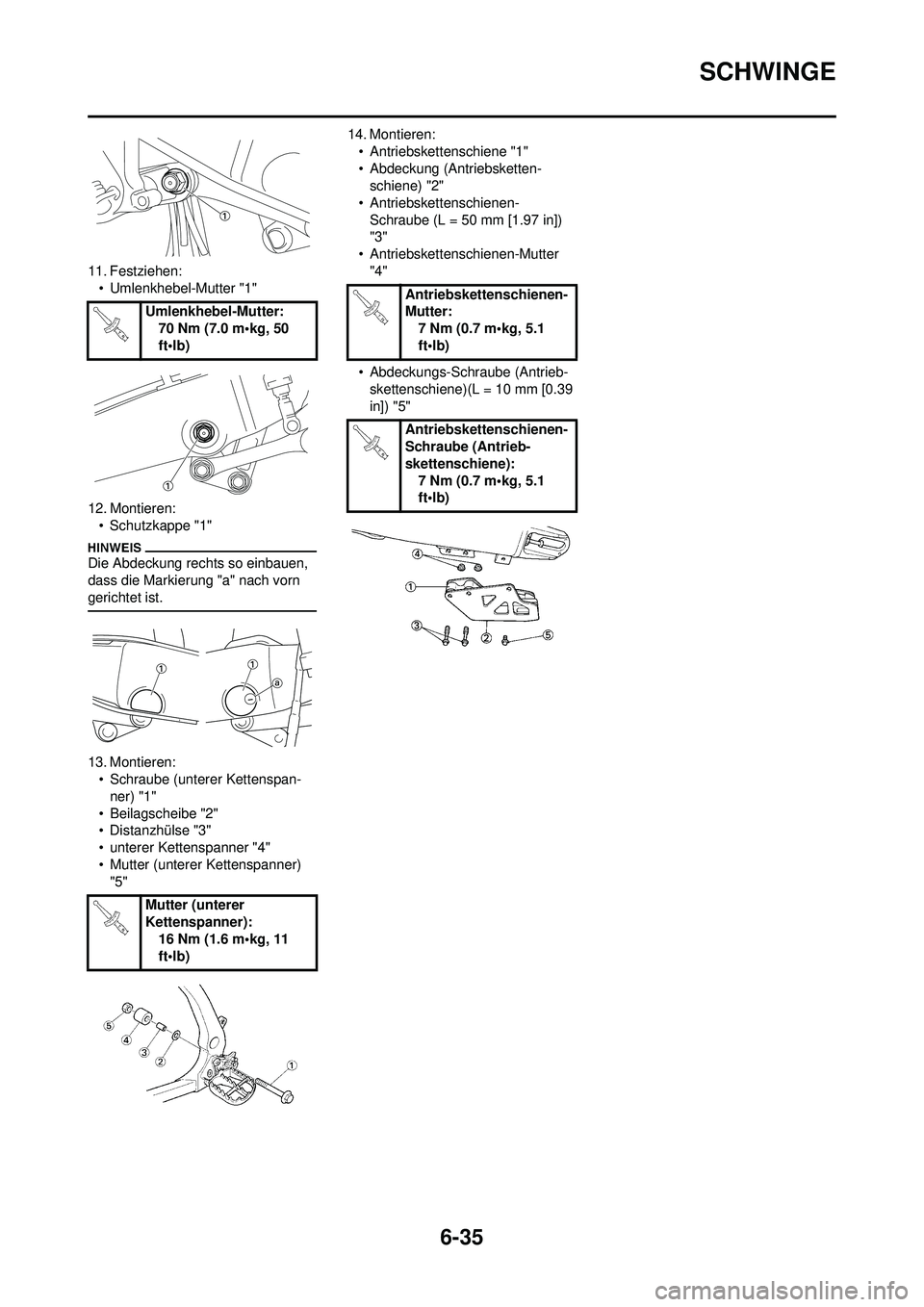

6-35
SCHWINGE
11. Festziehen:• Umlenkhebel-Mutter "1"
12. Montieren: • Schutzkappe "1"
Die Abdeckung rechts so einbauen,
dass die Markierung "a" nach vorn
gerichtet ist.
13. Montieren:• Schraube (unterer Kettenspan-ner) "1"
• Beilagscheibe "2"
• Distanzhülse "3"
• unterer Kettenspanner "4"
• Mutter (unterer Kettenspanner) "5" 14. Montieren:
• Antriebskettenschiene "1"
• Abdeckung (Antriebsketten-schiene) "2"
• Antriebskettenschienen- Schraube (L = 50 mm [1.97 in])
"3"
• Antriebskettenschienen-Mutter "4"
• Abdeckungs-Schraube (Antrieb- skettenschiene)(L = 10 mm [0.39
in]) "5"
Umlenkhebel-Mutter:
70 Nm (7.0 m•kg, 50
ft•lb)
Mutter (unterer
Kettenspanner): 16 Nm (1.6 m•kg, 11
ft•lb)
Antriebskettenschienen-
Mutter:7 Nm (0.7 m•kg, 5.1
ft•lb)
Antriebskettenschienen-
Schraube (Antrieb-
skettenschiene): 7 Nm (0.7 m•kg, 5.1
ft•lb)

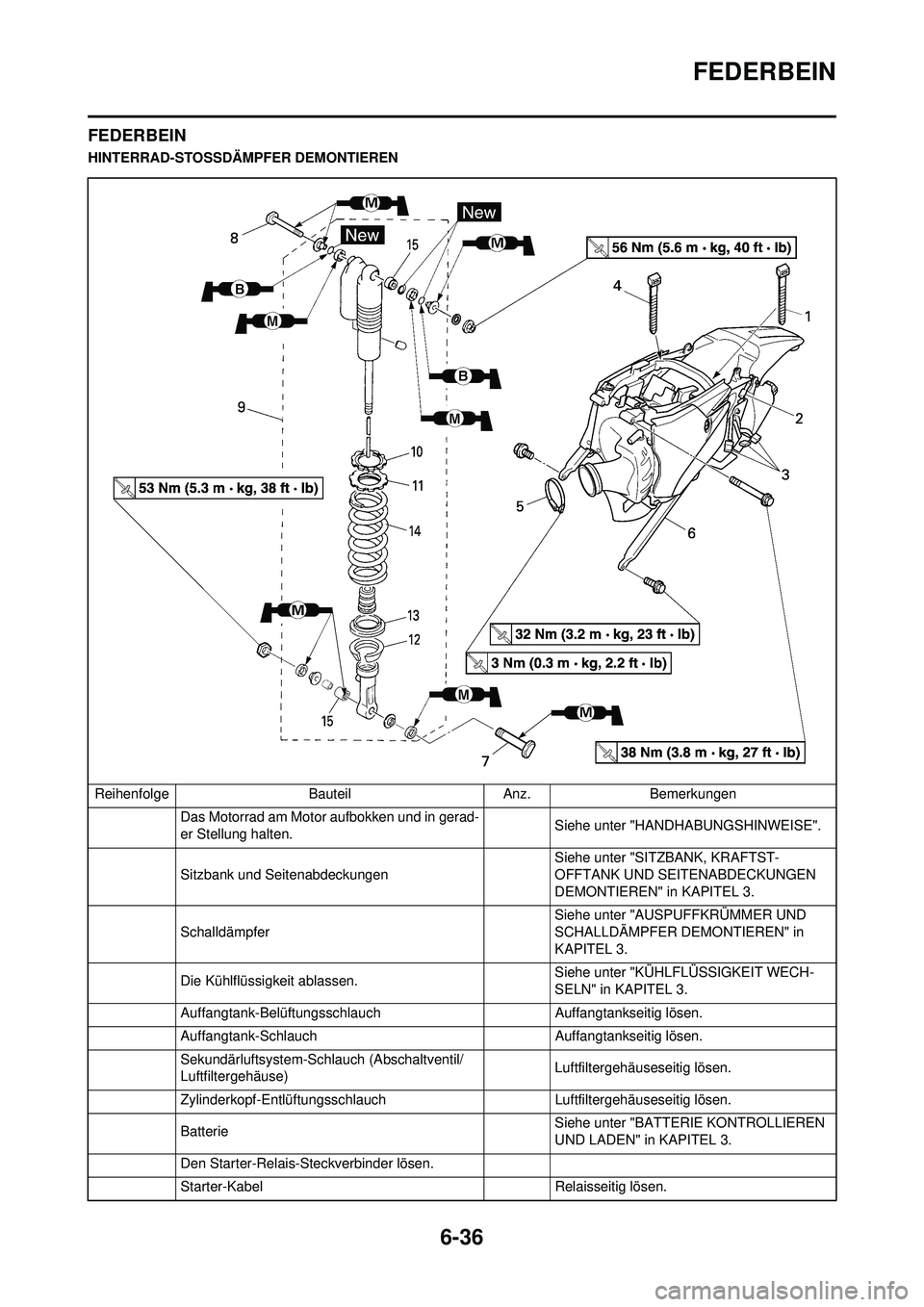

6-36
FEDERBEIN
FEDERBEIN
HINTERRAD-STOSSDÄMPFER DEMONTIERENReihenfolge BauteilAnz.Bemerkungen
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten. Siehe unter "HANDHABUNGSHINWEISE".
Sitzbank und Seitenabdeckungen Siehe unter "SITZBANK, KRAFTST-
OFFTANK UND SEITENABDECKUNGEN
DEMONTIEREN" in KAPITEL 3.
Schalldämpfer Siehe unter "AUSPUFFKRÜMMER UND
SCHALLDÄMPFER DEMONTIEREN" in
KAPITEL 3.
Die Kühlflüssigkeit ablassen. Siehe unter "KÜHLFLÜSSIGKEIT WECH-
SELN" in KAPITEL 3.
Auffangtank-Belüftungsschlauch Auffangtankseitig lösen.
Auffangtank-Schlauch Auffangtankseitig lösen.
Sekundärluftsystem-Schlauch (Abschaltventil/
Luftfiltergehäuse) Luftfiltergehäuseseitig lösen.
Zylinderkopf-Entlüftungsschlauch Luftfiltergehäuseseitig lösen.
Batterie Siehe unter "BATTERIE KONTROLLIEREN
UND LADEN" in KAPITEL 3.
Den Starter-Relais-Steckverbinder lösen.
Starter-Kabel Relaisseitig lösen.

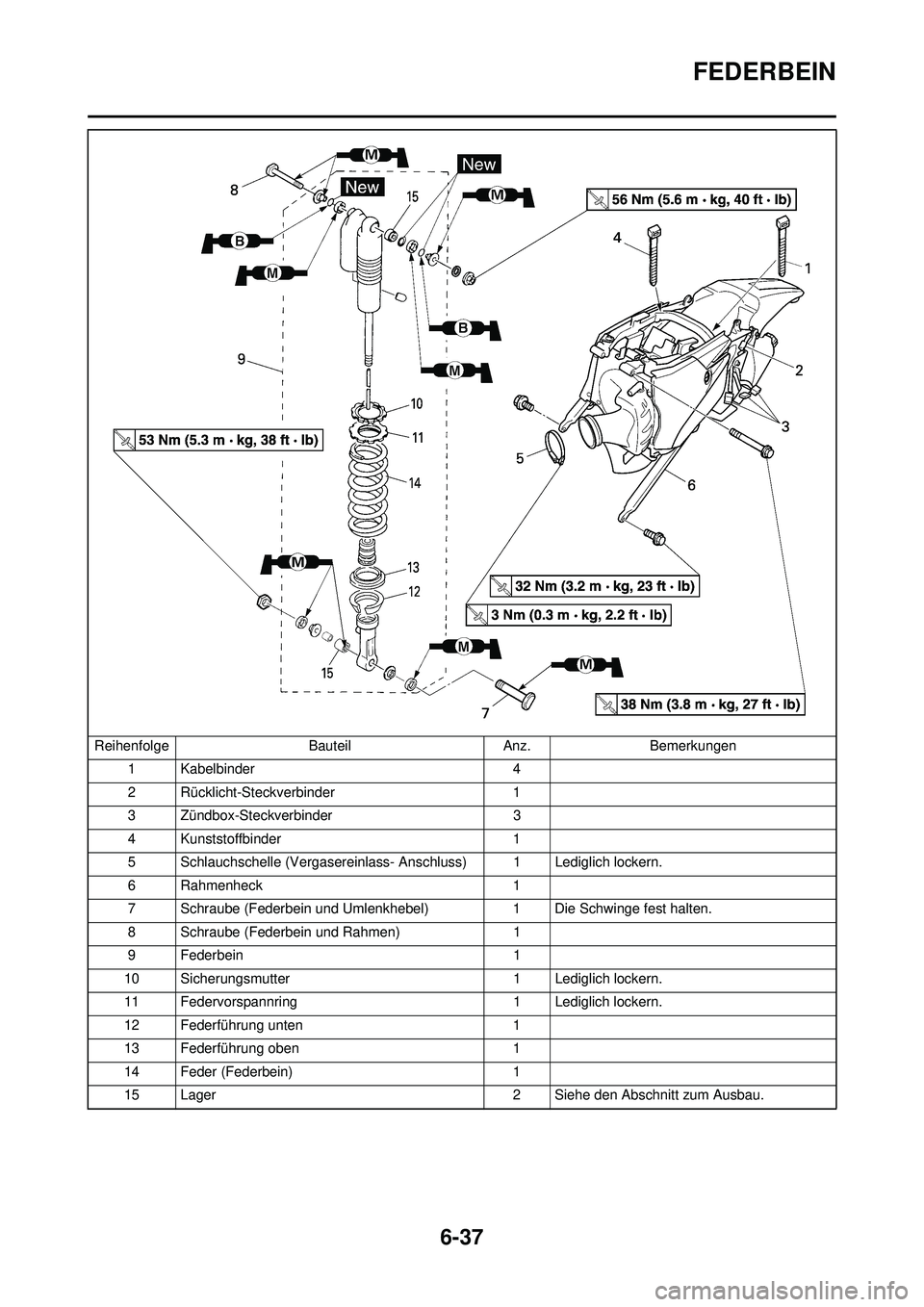

6-37
FEDERBEIN
1 Kabelbinder4
2 Rücklicht-Steckverbinder 1
3 Zündbox-Steckverbinder 3
4 Kunststoffbinder 1
5 Schlauchschelle (Vergasereinlass- Anschluss) 1 Lediglich lockern.
6 Rahmenheck 1
7 Schraube (Federbein und Umlenkhebel) 1 Die Schwinge fest halten.
8 Schraube (Federbein und Rahmen) 1
9 Federbein 1
10 Sicherungsmutter 1 Lediglich lockern.
11 Federvorspannring 1 Lediglich lockern.
12 Federführung unten 1
13 Federführung oben 1
14 Feder (Federbein) 1
15 Lager 2 Siehe den Abschnitt zum Ausbau.
Reihenfolge
BauteilAnz.Bemerkungen

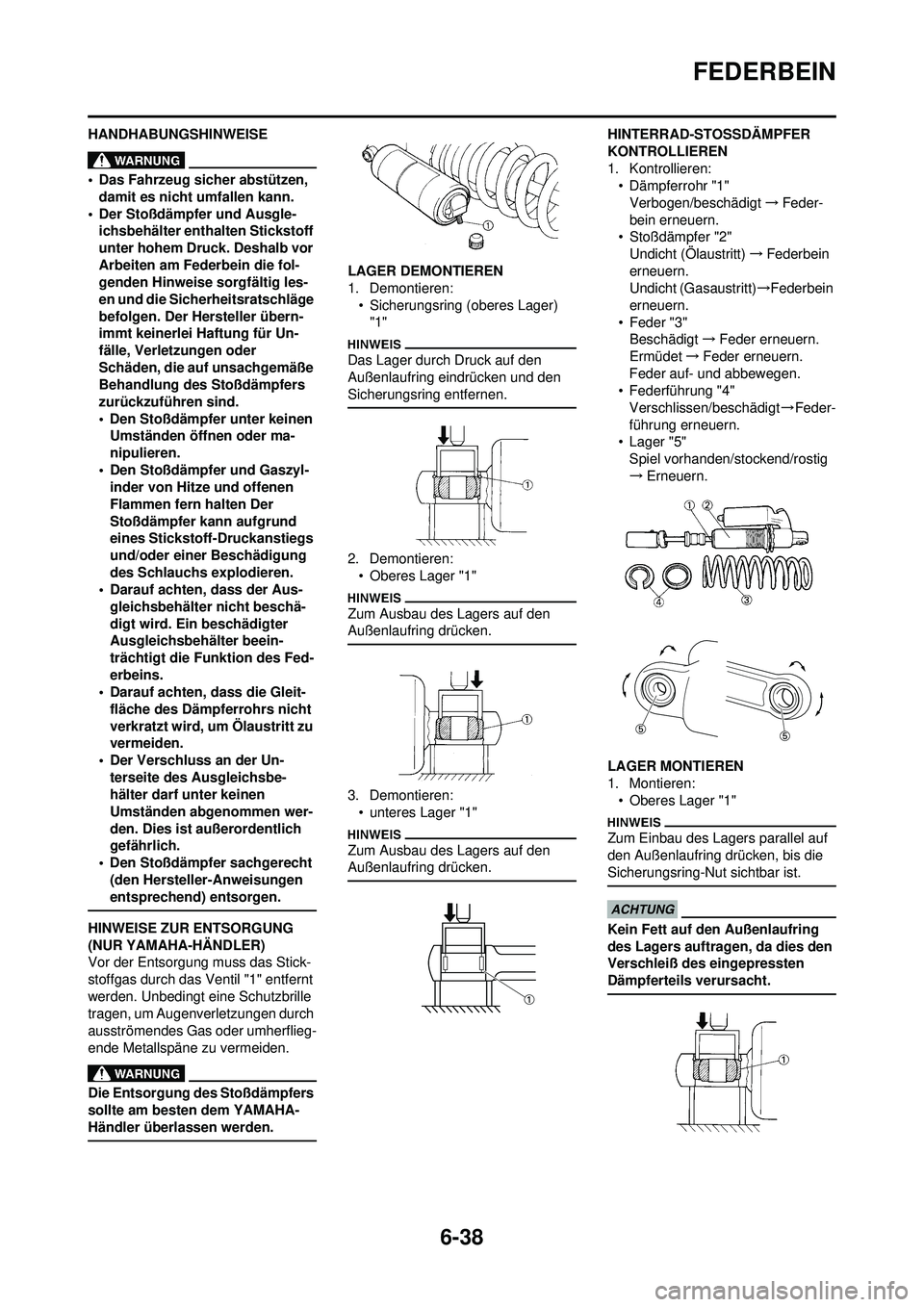

6-38
FEDERBEIN
HANDHABUNGSHINWEISE
• Das Fahrzeug sicher abstützen, damit es nicht umfallen kann.
• Der Stoßdämpfer und Ausgle- ichsbehälter enthalten Stickstoff
unter hohem Druck. Deshalb vor
Arbeiten am Federbein die fol-
genden Hinweise sorgfältig les-
en und die Sicherheitsratschläge
befolgen. Der Hersteller übern-
immt keinerlei Haftung für Un-
fälle, Verletzungen oder
Schäden, die auf unsachgemäße
Behandlung des Stoßdämpfers
zurückzuführen sind.
• Den Stoßdämpfer unter keinen Umständen öffnen oder ma-
nipulieren.
• Den Stoßdämpfer und Gaszyl- inder von Hitze und offenen
Flammen fern halten Der
Stoßdämpfer kann aufgrund
eines Stickstoff-Druckanstiegs
und/oder einer Beschädigung
des Schlauchs explodieren.
• Darauf achten, dass der Aus-
gleichsbehälter nicht beschä-
digt wird. Ein beschädigter
Ausgleichsbehälter beein-
trächtigt die Funktion des Fed-
erbeins.
• Darauf achten, dass die Gleit-
fläche des Dämpferrohrs nicht
verkratzt wird, um Ölaustritt zu
vermeiden.
• Der Verschluss an der Un- terseite des Ausgleichsbe-
hälter darf unter keinen
Umständen abgenommen wer-
den. Dies ist außerordentlich
gefährlich.
• Den Stoßdämpfer sachgerecht (den Hersteller-Anweisungen
entsprechend) entsorgen.
HINWEISE ZUR ENTSORGUNG
(NUR YAMAHA-HÄNDLER)
Vor der Entsorgung muss das Stick-
stoffgas durch das Ventil "1" entfernt
werden. Unbedingt eine Schutzbrille
tragen, um Augenverletzungen durch
ausströmendes Gas oder umherflieg-
ende Metallspäne zu vermeiden.
Die Entsorgung des Stoßdämpfers
sollte am besten dem YAMAHA-
Händler überlassen werden.
LAGER DEMONTIEREN
1. Demontieren:• Sicherungsring (oberes Lager) "1"
Das Lager durch Druck auf den
Außenlaufring eindrücken und den
Sicherungsring entfernen.
2. Demontieren:
• Oberes Lager "1"
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
3. Demontieren:• unteres Lager "1"
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
HINTERRAD-STOSSDÄMPFER
KONTROLLIEREN
1. Kontrollieren:• Dämpferrohr "1"
Verbogen/beschädigt →Feder-
bein erneuern.
• Stoßdämpfer "2"
Undicht (Ölaustritt) →Federbein
erneuern.
Undicht (Gasaustritt) →Federbein
erneuern.
• Feder "3" Beschädigt →Feder erneuern.
Ermüdet →Feder erneuern.
Feder auf- und abbewegen.
• Federführung "4"
Verschlissen/beschädigt →Feder-
führung erneuern.
• Lager "5"
Spiel vorhanden/stockend/rostig
→ Erneuern.
LAGER MONTIEREN
1. Montieren: • Oberes Lager "1"
Zum Einbau des Lagers parallel auf
den Außenlaufring drücken, bis die
Sicherungsring-Nut sichtbar ist.
Kein Fett auf den Außenlaufring
des Lagers auftragen, da dies den
Verschleiß des eingepressten
Dämpferteils verursacht.

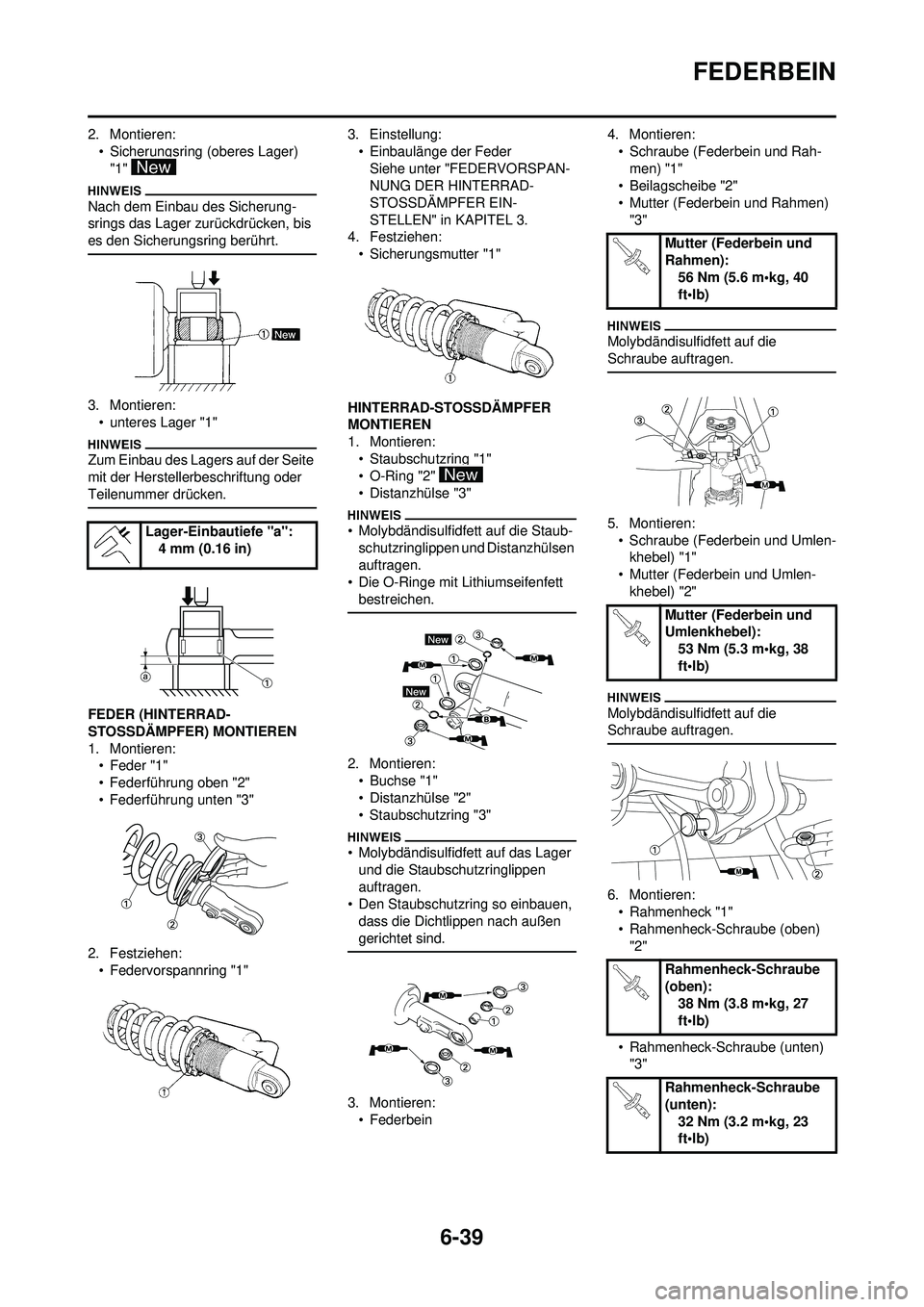

6-39
FEDERBEIN
2. Montieren:• Sicherungsring (oberes Lager) "1"
Nach dem Einbau des Sicherung-
srings das Lager zurückdrücken, bis
es den Sicherungsring berührt.
3. Montieren:• unteres Lager "1"
Zum Einbau des Lagers auf der Seite
mit der Herstellerbeschriftung oder
Teilenummer drücken.
FEDER (HINTERRAD-
STOSSDÄMPFER) MONTIEREN
1. Montieren:• Feder "1"
• Federführung oben "2"
• Federführung unten "3"
2. Festziehen: • Federvorspannring "1" 3. Einstellung:
• Einbaulänge der FederSiehe unter "FEDERVORSPAN-
NUNG DER HINTERRAD-
STOSSDÄMPFER EIN-
STELLEN" in KAPITEL 3.
4. Festziehen:
• Sicherungsmutter "1"
HINTERRAD-STOSSDÄMPFER
MONTIEREN
1. Montieren: • Staubschutzring "1"
• O-Ring "2"
• Distanzhülse "3"
• Molybdändisulfidfett auf die Staub-schutzringlippen und Distanzhülsen
auftragen.
• Die O-Ringe mit Lithiumseifenfett bestreichen.
2. Montieren:• Buchse "1"
• Distanzhülse "2"
• Staubschutzring "3"
• Molybdändisulfidfett auf das Lager und die Staubschutzringlippen
auftragen.
• Den Staubschutzring so einbauen,
dass die Dichtlippen nach außen
gerichtet sind.
3. Montieren:• Federbein 4. Montieren:
• Schraube (Federbein und Rah-men) "1"
• Beilagscheibe "2"
• Mutter (Federbein und Rahmen)
"3"
Molybdändisulfidfett auf die
Schraube auftragen.
5. Montieren:• Schraube (Federbein und Umlen-khebel) "1"
• Mutter (Federbein und Umlen- khebel) "2"
Molybdändisulfidfett auf die
Schraube auftragen.
6. Montieren:• Rahmenheck "1"
• Rahmenheck-Schraube (oben) "2"
• Rahmenheck-Schraube (unten) "3"
Lager-Einbautiefe "a":
4 mm (0.16 in)
Mutter (Federbein und
Rahmen):56 Nm (5.6 m•kg, 40
ft•lb)
Mutter (Federbein und
Umlenkhebel): 53 Nm (5.3 m•kg, 38
ft•lb)
Rahmenheck-Schraube
(oben): 38 Nm (3.8 m•kg, 27
ft•lb)
Rahmenheck-Schraube
(unten): 32 Nm (3.2 m•kg, 23
ft•lb)

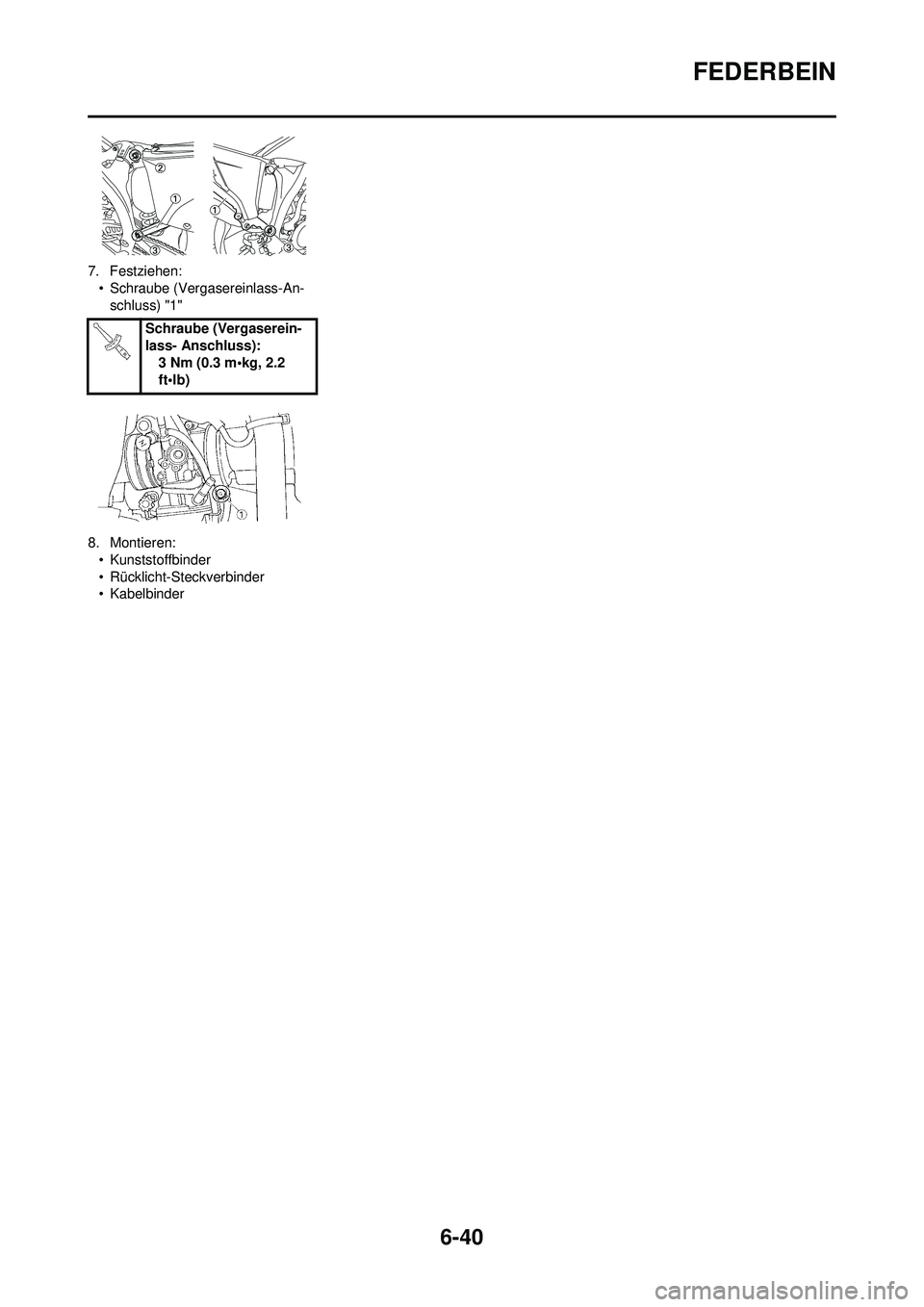

6-40
FEDERBEIN
7. Festziehen:• Schraube (Vergasereinlass-An-schluss) "1"
8. Montieren: • Kunststoffbinder
• Rücklicht-Steckverbinder
• Kabelbinder Schraube (Vergaserein-
lass- Anschluss):
3 Nm (0.3 m•kg, 2.2
ft•lb)

7-1

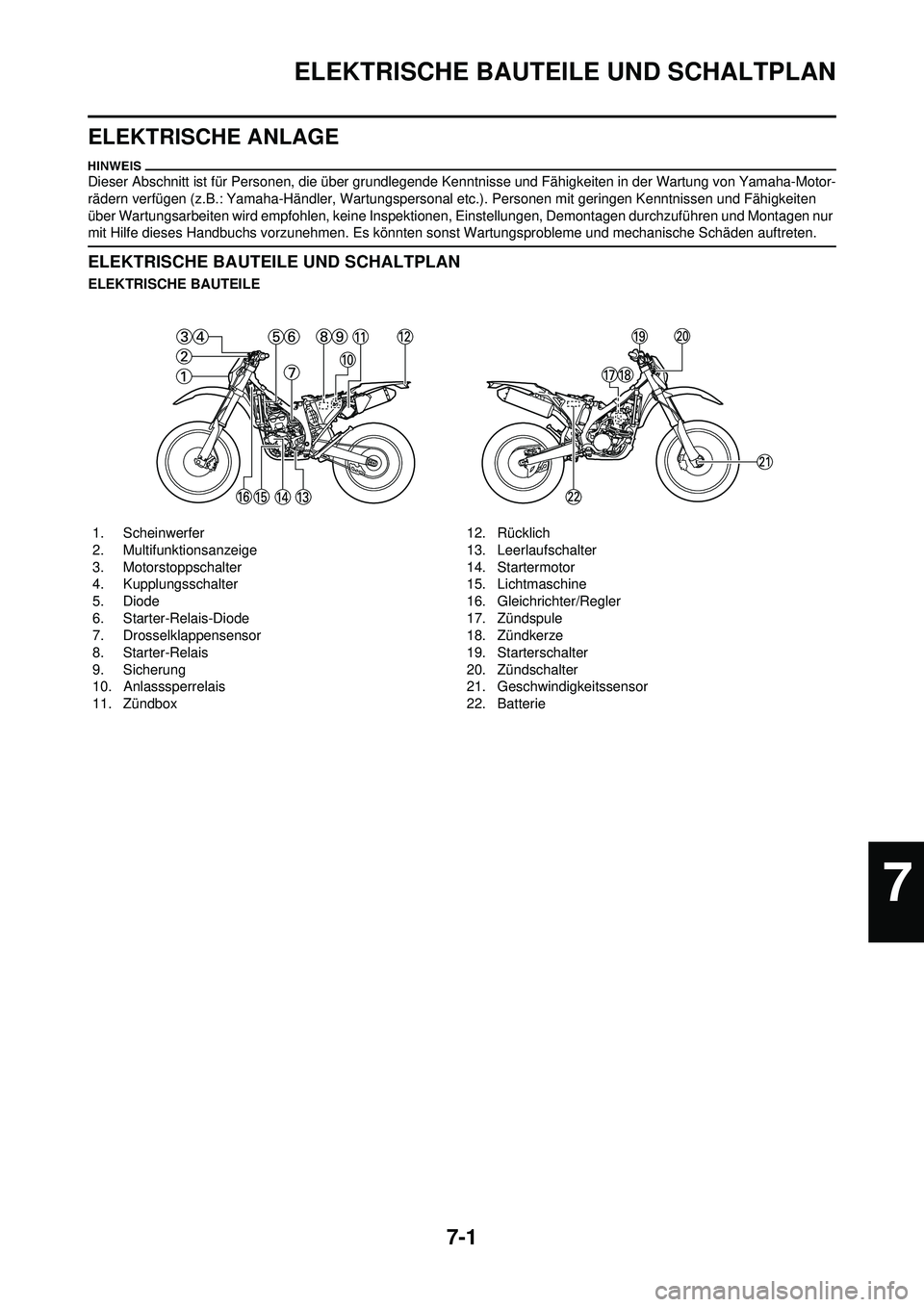

ELEKTRISCHE BAUTEILE UND SCHALTPLAN
ELEKTRISCHE ANLAGE
Dieser Abschnitt ist für Personen, die über grundlegende Kenntnisse und Fähigkeiten in der Wartung von Yamaha-Motor-
rädern verfügen (z.B.: Yamaha-Händler, Wartungspersonal etc.). Personen mit geringen Kenntnissen und Fähigkeiten
über Wartungsarbeiten wird empfohlen, keine Inspektionen, Einstellungen, Demontagen durchzuführen und Montagen nur
mit Hilfe dieses Handbuchs vorzunehmen. Es könnten sonst Wartungsprobleme und mechanische Schäden auftreten.
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
ELEKTRISCHE BAUTEILE1. Scheinwerfer
2. Multifunktionsanzeige
3. Motorstoppschalter
4. Kupplungsschalter
5. Diode
6. Starter-Relais-Diode
7. Drosselklappensensor
8. Starter-Relais
9. Sicherung
10. Anlasssperrelais
11. Zündbox 12. Rücklich
13. Leerlaufschalter
14. Startermotor
15. Lichtmaschine
16. Gleichrichter/Regler
17. Zündspule
18. Zündkerze
19. Starterschalter
20. Zündschalter
21. Geschwindigkeitssensor
22. Batterie
7

7-2
ELEKTRISCHE BAUTEILE UND SCHALTPLAN

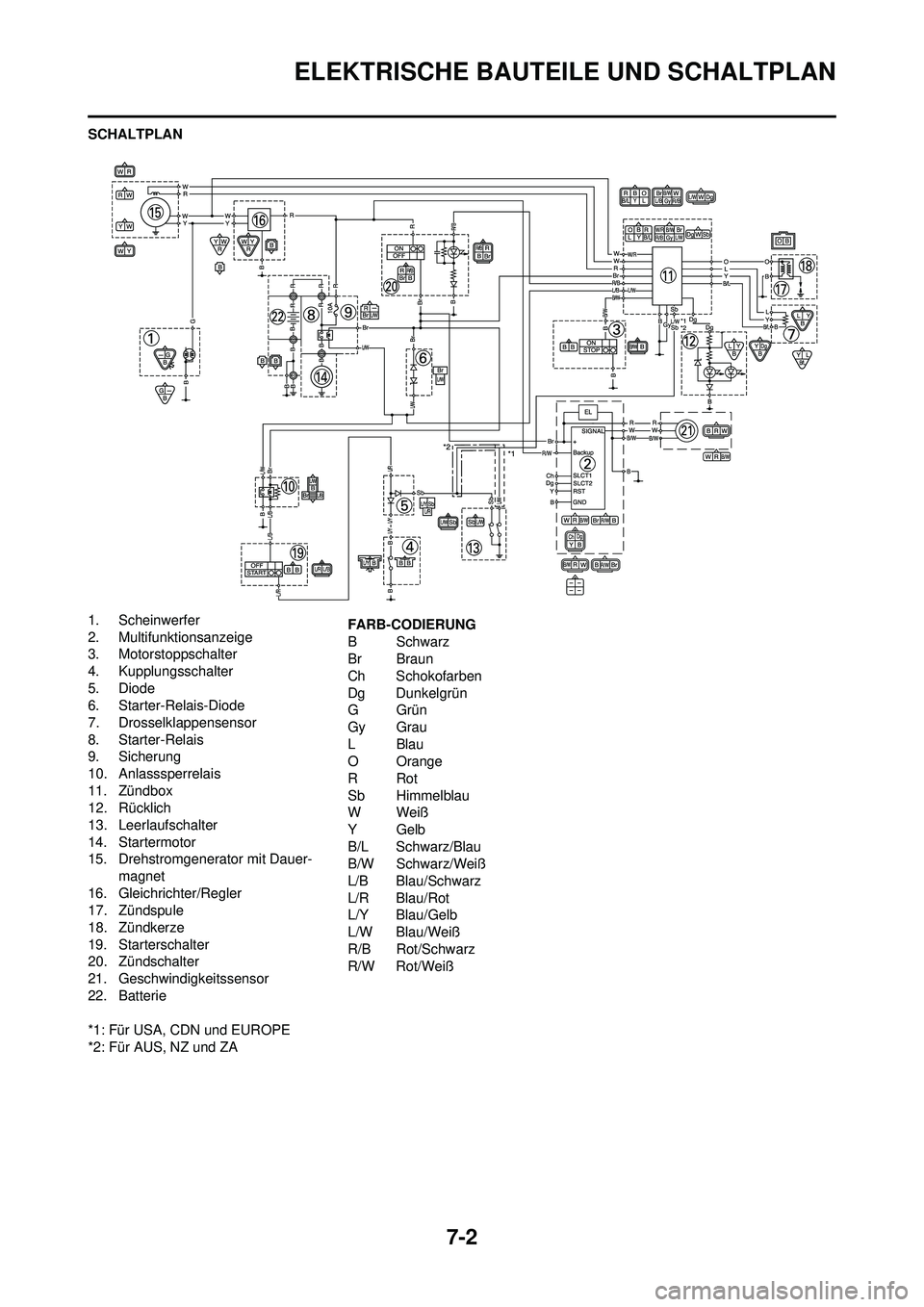

SCHALTPLAN
1. Scheinwerfer
2. Multifunktionsanzeige
3. Motorstoppschalter
4. Kupplungsschalter
5. Diode
6. Starter-Relais-Diode
7. Drosselklappensensor
8. Starter-Relais
9. Sicherung
10. Anlasssperrelais
11. Zündbox
12. Rücklich
13. Leerlaufschalter
14. Startermotor
15. Drehstromgenerator mit Dauer-magnet
16. Gleichrichter/Regler
17. Zündspule
18. Zündkerze
19. Starterschalter
20. Zündschalter
21. Geschwindigkeitssensor
22. Batterie
*1: Für USA, CDN und EUROPE
*2: Für AUS, NZ und ZA FARB-CODIERUNG
BSchwarz
Br Braun
Ch Schokofarben
Dg Dunkelgrün
GGrün
Gy Grau
LBlau
OOrange
RRot
Sb Himmelblau
WWeiß
YGelb
B/L Schwarz/Blau
B/W Schwarz/Weiß
L/B Blau/Schwarz
L/R Blau/Rot
L/Y Blau/Gelb
L/W Blau/Weiß
R/B Rot/Schwarz
R/W Rot/Weiß
