ZÜNDSYSTEM
ZÜNDSYSTEM
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose von zündungsbedingten Motorstörungen und von Zündkerzenausfall.
*1: Siehe unter "SICHERUNG KONTROLLIEREN" in KAPITEL 3.
*2: Siehe unter "BATTERIE KONTROLLIEREN UND LADEN" in KAPITEL 3.
*3: Nur mit dem Zündungstester kontrollieren.
• Vor der Kontrolle folgende Bauteile demontieren
1. Sitzbank
2. Kraftstofftank
• Folgendes Spezialwerkzeug für die Kontrolle verwenden.
*1 Sicherung kontrollieren.Nicht in Ord-
nung → Sicherung erneuern und Kabelbaum kontrollieren.
In Ordnung ↓
*2 Batterie kontrollieren. Nicht in Ord-
nung → Laden, ggf. erneuern.
In Ordnung ↓
Zündfunkenstrecke kontrollieren. Funke
vorhanden →*3 Zündkerze reinigen, ggf.
Kein Funke ↓
Kabelanschlüsse des gesamten Zündsystems
kontrollieren. (Steckverbinder, Kabel, Zünd-
spule) Nicht in Ord-
nung → Reparieren oder erneuern.
In Ordnung ↓
Motorstoppschalter kontrollieren. Nicht in Ord-
nung → Erneuern.
In Ordnung ↓
Zündschalter kontrollieren. Nicht in Ord-
nung → Erneuern.
In Ordnung ↓
Zündspule kontrollieren. (Primärwicklung und
Sekundärwicklung) Nicht in Ord-
nung → Erneuern.
In Ordnung ↓
Lichtmaschine kontrollieren. (impulsgeber) Nicht in Ord-
nung → Erneuern.
In Ordnung ↓
Leerlaufschalter kontrollieren. Nicht in Ord-
nung → Reparieren oder erneuern.
In Ordnung ↓
Zündbox erneuern.
Zundfunkenstrecken-Tester: YM-34487
Zundungstester:
90890-06754
Taschen-Multimeter: YU-3112-C/90890-03112

7-4
ZÜNDSYSTEM

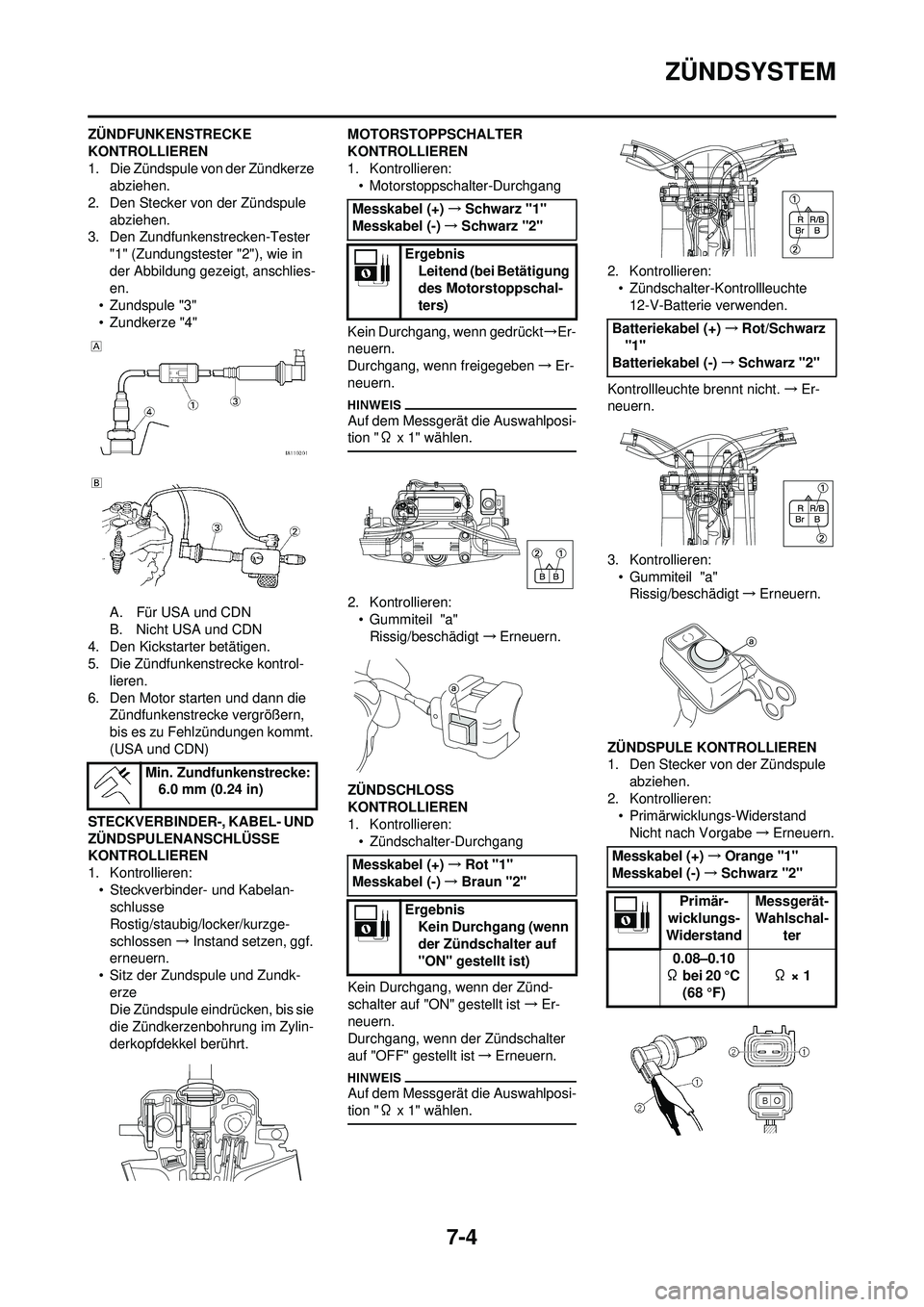

ZÜNDFUNKENSTRECKE
KONTROLLIEREN
1. Die Zündspule von der Zündkerze abziehen.
2. Den Stecker von der Zündspule abziehen.
3. Den Zundfunkenstrecken-Tester
"1" (Zundungstester "2"), wie in
der Abbildung gezeigt, anschlies-
en.
• Zundspule "3"
• Zundkerze "4"
A. Für USA und CDN
B. Nicht USA und CDN
4. Den Kickstarter betätigen.
5. Die Zündfunkenstrecke kontrol- lieren.
6. Den Motor starten und dann die Zündfunkenstrecke vergrößern,
bis es zu Fehlzündungen kommt.
(USA und CDN)
STECKVERBINDER-, KABEL- UND
ZÜNDSPULENANSCHLÜSSE
KONTROLLIEREN
1. Kontrollieren: • Steckverbinder- und Kabelan-schlusse
Rostig/staubig/locker/kurzge-
schlossen →Instand setzen, ggf.
erneuern.
• Sitz der Zundspule und Zundk- erze
Die Zündspule eindrücken, bis sie
die Zündkerzenbohrung im Zylin-
derkopfdekkel berührt. MOTORSTOPPSCHALTER
KONTROLLIEREN
1. Kontrollieren:
• Motorstoppschalter-Durchgang
Kein Durchgang, wenn gedrückt →Er-
neuern.
Durchgang, wenn freigegeben →Er-
neuern.
Auf dem Messgerät die Auswahlposi-
tion " Ω x 1" wählen.
2. Kontrollieren:
• Gummiteil "a"Rissig/beschädigt →Erneuern.
ZÜNDSCHLOSS
KONTROLLIEREN
1. Kontrollieren: • Zündschalter-Durchgang
Kein Durchgang, wenn der Zünd-
schalter auf "ON" gestellt ist →Er-
neuern.
Durchgang, wenn der Zündschalter
auf "OFF" gestellt ist →Erneuern.
Auf dem Messgerät die Auswahlposi-
tion " Ω x 1" wählen.
2. Kontrollieren:
• Zündschalter-Kontrollleuchte12-V-Batterie verwenden.
Kontrollleuchte brennt nicht. →Er-
neuern.
3. Kontrollieren:
• Gummiteil "a"Rissig/beschädigt →Erneuern.
ZÜNDSPULE KONTROLLIEREN
1. Den Stecker von der Zündspule abziehen.
2. Kontrollieren: • Primärwicklungs-Widerstand
Nicht nach Vorgabe →Erneuern.
Min. Zundfunkenstrecke:
6.0 mm (0.24 in)
Messkabel (+) →Schwarz "1"
Messkabel (-) →Schwarz "2"
Ergebnis Leitend (bei Betätigung
des Motorstoppschal-
ters)
Messkabel (+) →Rot "1"
Messkabel (-) →Braun "2"
Ergebnis Kein Durchgang (wenn
der Zündschalter auf
"ON" gestellt ist)
Batteriekabel (+) →Rot/Schwarz
"1"
Batteriekabel (-) →Schwarz "2"
Messkabel (+) →Orange "1"
Messkabel (-) →Schwarz "2"
Primär-
wicklungs-
Widerstand Messgerät-
Wahlschal-
ter
0.08–0.10
Ω bei 20 °C (68 °F) Ω × 1

7-5
E-STARTER

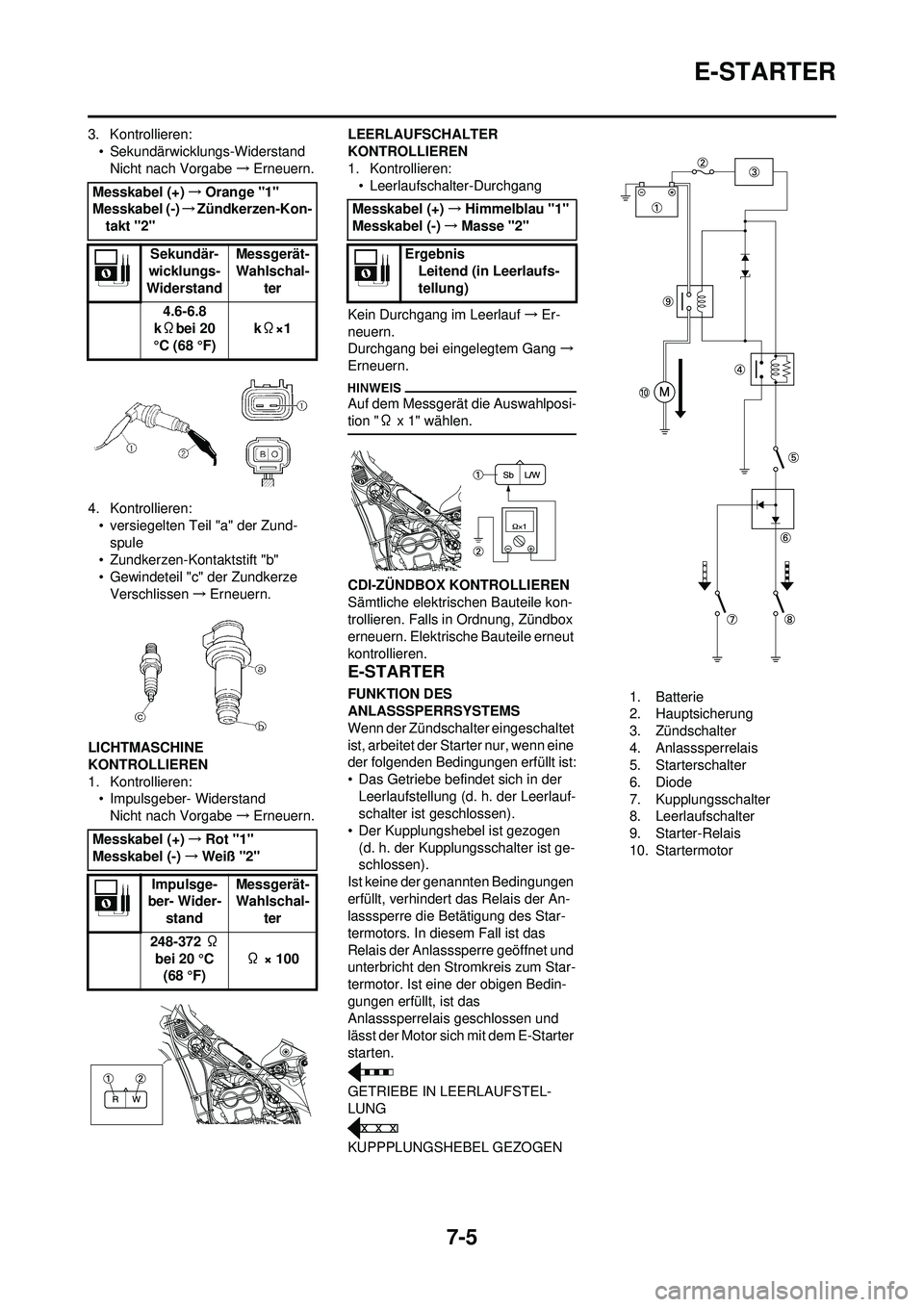

3. Kontrollieren:• Sekundärwicklungs-WiderstandNicht nach Vorgabe →Erneuern.
4. Kontrollieren: • versiegelten Teil "a" der Zund-spule
• Zundkerzen-Kontaktstift "b"
• Gewindeteil "c" der Zundkerze
Verschlissen →Erneuern.
LICHTMASCHINE
KONTROLLIEREN
1. Kontrollieren: • Impulsgeber- Widerstand
Nicht nach Vorgabe →Erneuern. LEERLAUFSCHALTER
KONTROLLIEREN
1. Kontrollieren:
• Leerlaufschalter-Durchgang
Kein Durchgang im Leerlauf →Er-
neuern.
Durchgang bei eingelegtem Gang →
Erneuern.
Auf dem Messgerät die Auswahlposi-
tion " Ω x 1" wählen.
CDI-ZÜNDBOX KONTROLLIEREN
Sämtliche elektrischen Bauteile kon-
trollieren. Falls in Ordnung, Zündbox
erneuern. Elektrische Bauteile erneut
kontrollieren.
E-STARTER
FUNKTION DES
ANLASSSPERRSYSTEMS
Wenn der Zündschalter eingeschaltet
ist, arbeitet der Starter nur, wenn eine
der folgenden Bedingungen erfüllt ist:
• Das Getriebe befindet sich in der
Leerlaufstellung (d. h. der Leerlauf-
schalter ist geschlossen).
• Der Kupplungshebel ist gezogen (d. h. der Kupplungsschalter ist ge-
schlossen).
Ist keine der genannten Bedingungen
erfüllt, verhindert das Relais der An-
lasssperre die Betätigung des Star-
termotors. In diesem Fall ist das
Relais der Anlasssperre geöffnet und
unterbricht den Stromkreis zum Star-
termotor. Ist eine der obigen Bedin-
gungen erfüllt, ist das
Anlasssperrelais geschlossen und
lässt der Motor sich mit dem E-Starter
starten.
GETRIEBE IN LEERLAUFSTEL-
LUNG
KUPPPLUNGSHEBEL GEZOGEN 1. Batterie
2. Hauptsicherung
3. Zündschalter
4. Anlasssperrelais
5. Starterschalter
6. Diode
7. Kupplungsschalter
8. Leerlaufschalter
9. Starter-Relais
10. Startermotor
Messkabel (+)
→Orange "1"
Messkabel (-) →Zündkerzen-Kon-
takt "2"
Sekundär-
wicklungs-
Widerstand Messgerät-
Wahlschal-
ter
4.6-6.8
k Ωbei 20
°C (68 °F) k
Ω×1
Messkabel (+) →Rot "1"
Messkabel (-) →Weiß "2"
Impulsge-
ber- Wider-
stand Messgerät-
Wahlschal-
ter
248-372 Ω
bei 20 °C (68 °F) Ω × 100
Messkabel (+)
→Himmelblau "1"
Messkabel (-) →Masse "2"
Ergebnis Leitend (in Leerlaufs-
tellung)

7-6
E-STARTER

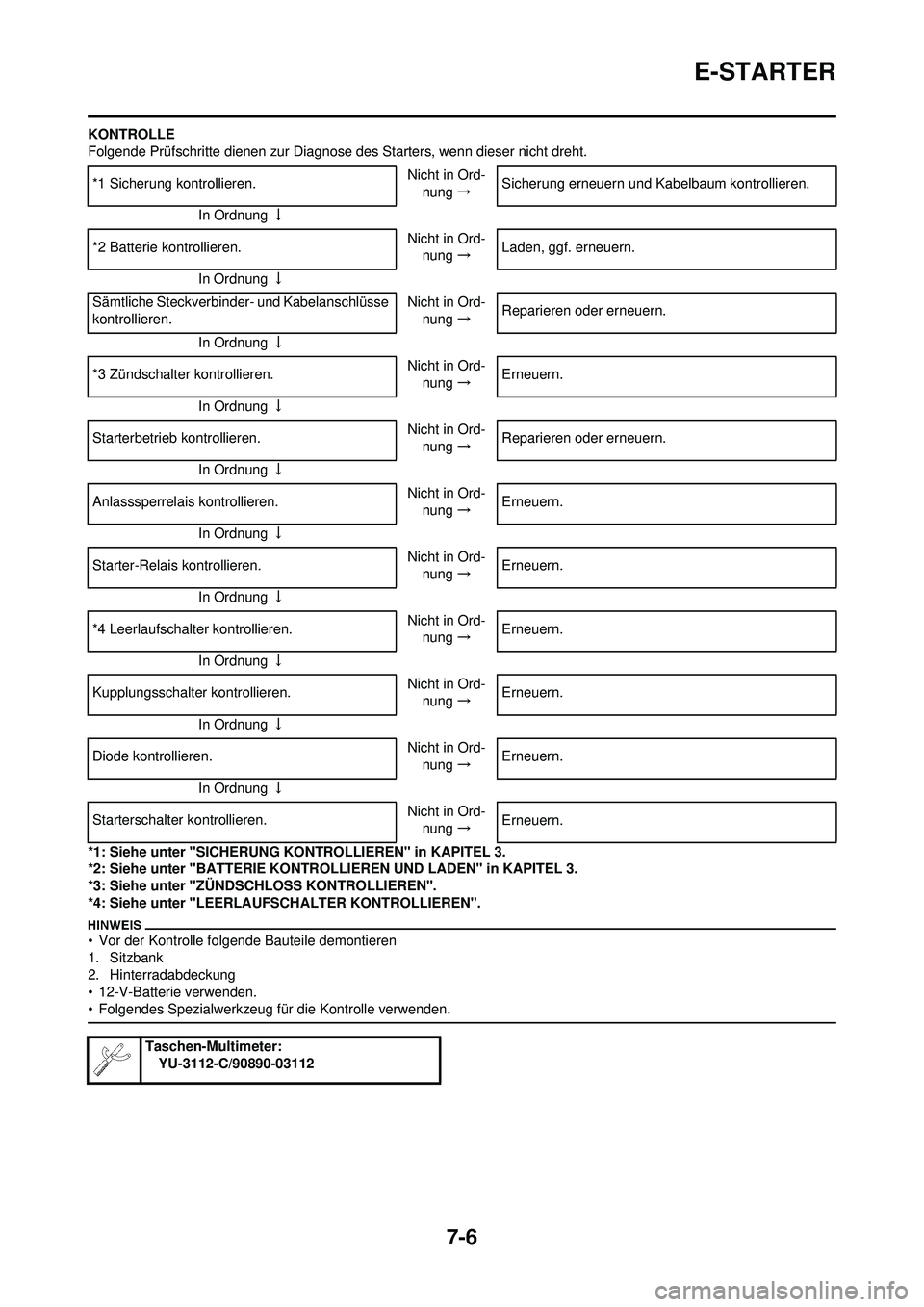

KONTROLLE
Folgende Prüfschritte dienen zur Diagnose des Starters, wenn dieser nicht dreht.
*1: Siehe unter "SICHERUNG KONTROLLIEREN" in KAPITEL 3.
*2: Siehe unter "BATTERIE KONTROLLIEREN UND LADEN" in KAPITEL 3.
*3: Siehe unter "ZÜNDSCHLOSS KONTROLLIEREN".
*4: Siehe unter "LEERLAUFSCHALTER KONTROLLIEREN".
• Vor der Kontrolle folgende Bauteile demontieren
1. Sitzbank
2. Hinterradabdeckung
• 12-V-Batterie verwenden.
• Folgendes Spezialwerkzeug für die Kontrolle verwenden.
*1 Sicherung kontrollieren.Nicht in Ord-
nung → Sicherung erneuern und Kabelbaum kontrollieren.
In Ordnung ↓
*2 Batterie kontrollieren. Nicht in Ord-
nung → Laden, ggf. erneuern.
In Ordnung ↓
Sämtliche Steckverbinder- und Kabelanschlüsse
kontrollieren. Nicht in Ord-
nung → Reparieren oder erneuern.
In Ordnung ↓
*3 Zündschalter kontrollieren. Nicht in Ord-
nung → Erneuern.
In Ordnung ↓
Starterbetrieb kontrollieren. Nicht in Ord-
nung → Reparieren oder erneuern.
In Ordnung ↓
Anlasssperrelais kontrollieren. Nicht in Ord-
nung → Erneuern.
In Ordnung ↓
Starter-Relais kontrollieren. Nicht in Ord-
nung → Erneuern.
In Ordnung ↓
*4 Leerlaufschalter kontrollieren. Nicht in Ord-
nung → Erneuern.
In Ordnung ↓
Kupplungsschalter kontrollieren. Nicht in Ord-
nung → Erneuern.
In Ordnung ↓
Diode kontrollieren. Nicht in Ord-
nung → Erneuern.
In Ordnung ↓
Starterschalter kontrollieren. Nicht in Ord-
nung → Erneuern.
Taschen-Multimeter:
YU-3112-C/90890-03112

7-7
E-STARTER

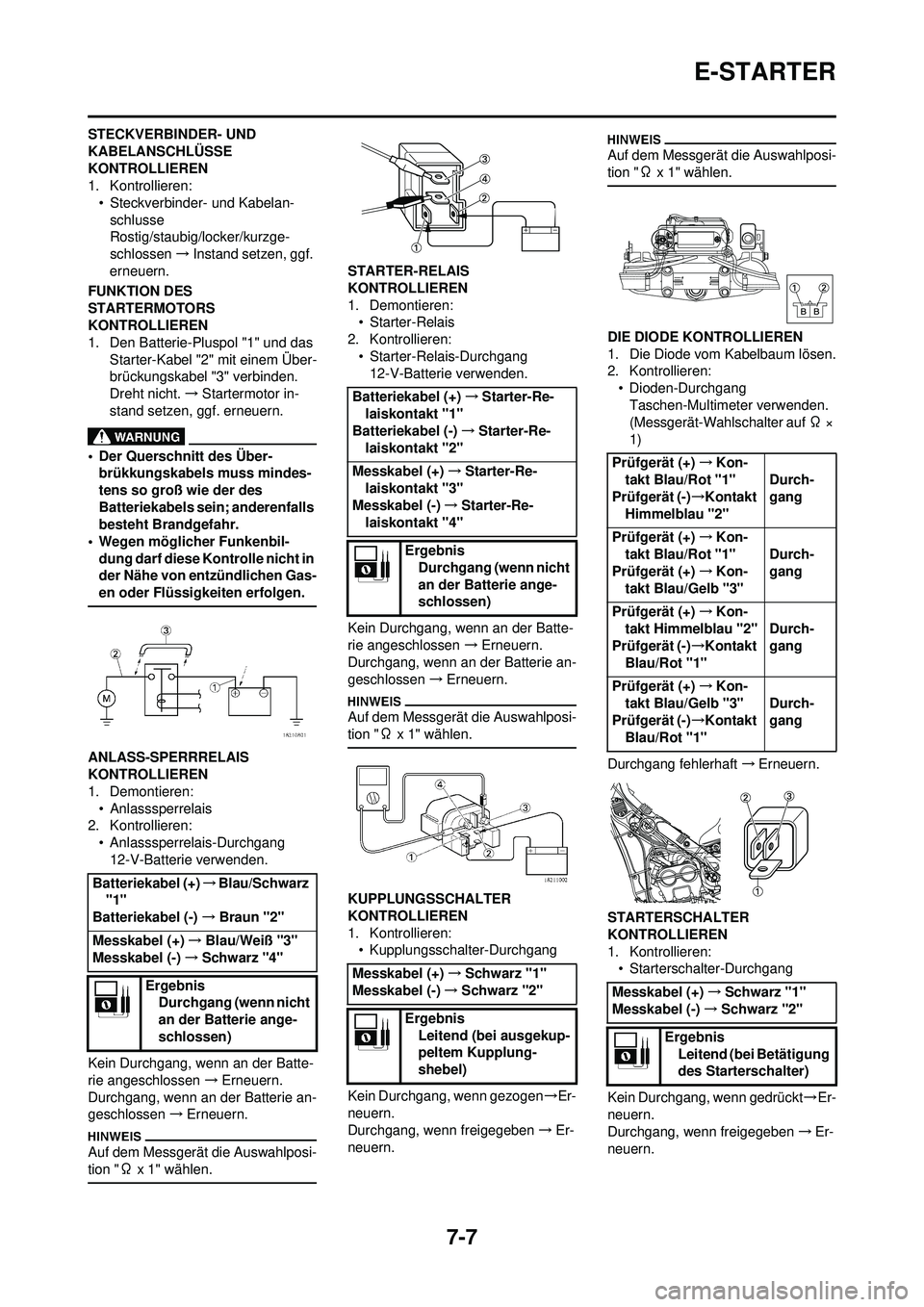

STECKVERBINDER- UND
KABELANSCHLÜSSE
KONTROLLIEREN
1. Kontrollieren:• Steckverbinder- und Kabelan-schlusse
Rostig/staubig/locker/kurzge-
schlossen →Instand setzen, ggf.
erneuern.
FUNKTION DES
STARTERMOTORS
KONTROLLIEREN
1. Den Batterie-Pluspol "1" und das Starter-Kabel "2" mit einem Über-
brückungskabel "3" verbinden.
Dreht nicht. →Startermotor in-
stand setzen, ggf. erneuern.
• Der Querschnitt des Über- brükkungskabels muss mindes-
tens so groß wie der des
Batteriekabels sein; anderenfalls
besteht Brandgefahr.
• Wegen möglicher Funkenbil- dung darf diese Kontrolle nicht in
der Nähe von entzündlichen Gas-
en oder Flüssigkeiten erfolgen.
ANLASS-SPERRRELAIS
KONTROLLIEREN
1. Demontieren:• Anlasssperrelais
2. Kontrollieren:
• Anlasssperrelais-Durchgang12-V-Batterie verwenden.
Kein Durchgang, wenn an der Batte-
rie angeschlossen →Erneuern.
Durchgang, wenn an der Batterie an-
geschlossen →Erneuern.
Auf dem Messgerät die Auswahlposi-
tion " Ω x 1" wählen.
STARTER-RELAIS
KONTROLLIEREN
1. Demontieren:
• Starter-Relais
2. Kontrollieren: • Starter-Relais-Durchgang12-V-Batterie verwenden.
Kein Durchgang, wenn an der Batte-
rie angeschlossen →Erneuern.
Durchgang, wenn an der Batterie an-
geschlossen →Erneuern.
Auf dem Messgerät die Auswahlposi-
tion " Ω x 1" wählen.
KUPPLUNGSSCHALTER
KONTROLLIEREN
1. Kontrollieren:
• Kupplungsschalter-Durchgang
Kein Durchgang, wenn gezogen →Er-
neuern.
Durchgang, wenn freigegeben →Er-
neuern.
Auf dem Messgerät die Auswahlposi-
tion " Ω x 1" wählen.
DIE DIODE KONTROLLIEREN
1. Die Diode vom Kabelbaum lösen.
2. Kontrollieren:
• Dioden-DurchgangTaschen-Multimeter verwenden.
(Messgerät-Wahlschalter auf Ω ×
1)
Durchgang fehlerhaft →Erneuern.
STARTERSCHALTER
KONTROLLIEREN
1. Kontrollieren: • Starterschalter-Durchgang
Kein Durchgang, wenn gedrückt →Er-
neuern.
Durchgang, wenn freigegeben →Er-
neuern.
Batteriekabel (+)
→Blau/Schwarz
"1"
Batteriekabel (-) →Braun "2"
Messkabel (+) →Blau/Weiß "3"
Messkabel (-) →Schwarz "4"
Ergebnis Durchgang (wenn nicht
an der Batterie ange-
schlossen)
Batteriekabel (+) →Starter-Re-
laiskontakt "1"
Batteriekabel (-) →Starter-Re-
laiskontakt "2"
Messkabel (+) →Starter-Re-
laiskontakt "3"
Messkabel (-) →Starter-Re-
laiskontakt "4"
ErgebnisDurchgang (wenn nicht
an der Batterie ange-
schlossen)
Messkabel (+) →Schwarz "1"
Messkabel (-) →Schwarz "2"
Ergebnis Leitend (bei ausgekup-
peltem Kupplung-
shebel)
Prüfgerät (+) →Kon-
takt Blau/Rot "1"
Prüfgerät (-) →Kontakt
Himmelblau "2" Durch-
gang
Prüfgerät (+) →Kon-
takt Blau/Rot "1"
Prüfgerät (+) →Kon-
takt Blau/Gelb "3" Durch-
gang
Prüfgerät (+) →Kon-
takt Himmelblau "2"
Prüfgerät (-) →Kontakt
Blau/Rot "1" Durch-
gang
Prüfgerät (+) →Kon-
takt Blau/Gelb "3"
Prüfgerät (-) →Kontakt
Blau/Rot "1" Durch-
gang
Messkabel (+) →Schwarz "1"
Messkabel (-) →Schwarz "2"
Ergebnis Leitend (bei Betätigung
des Starterschalter)

7-8

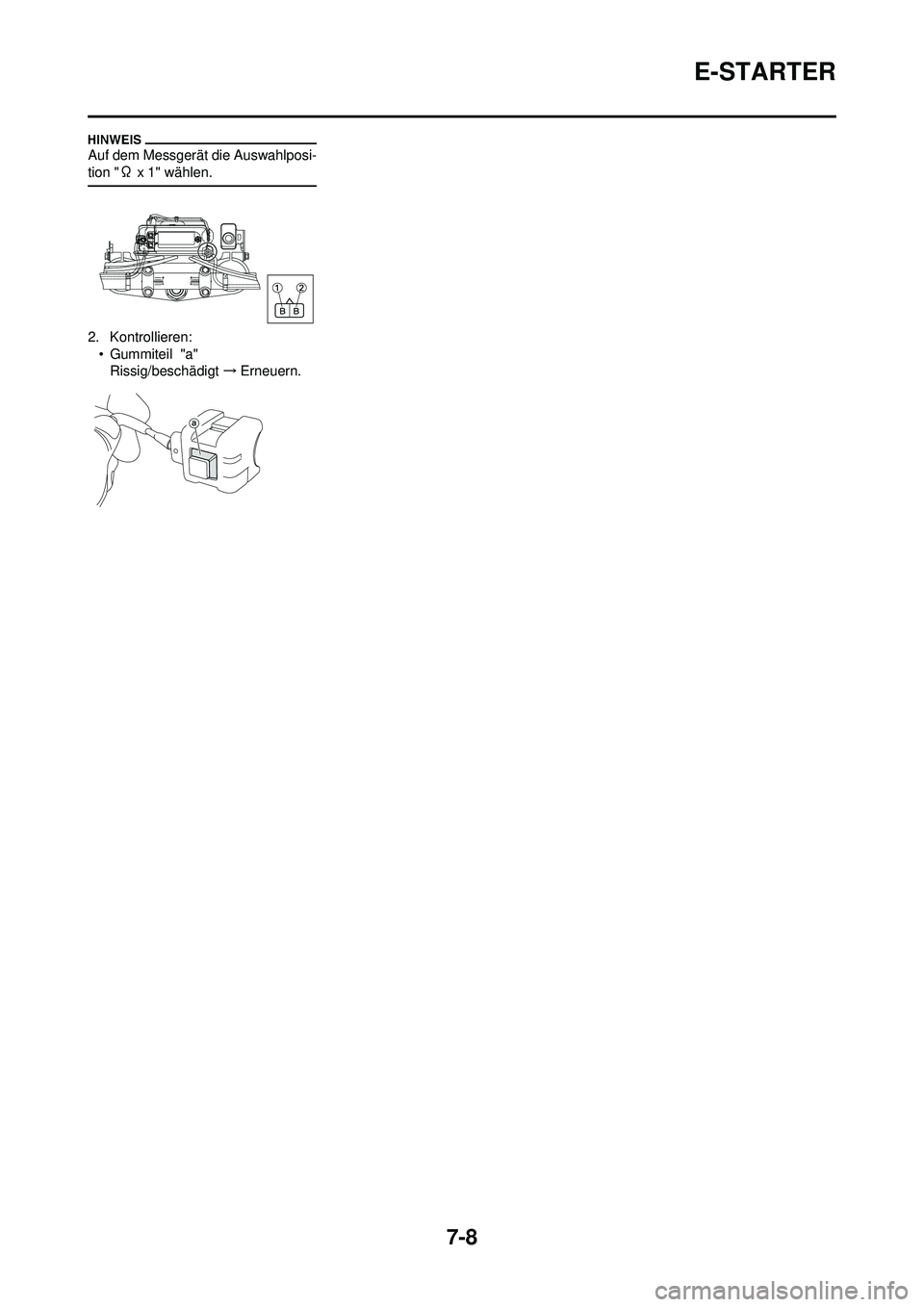

E-STARTER
Auf dem Messgerät die Auswahlposi-
tion "Ω x 1" wählen.
2. Kontrollieren:
•Gummiteil "a"Rissig/beschädigt →Erneuern.

7-9
E-STARTER

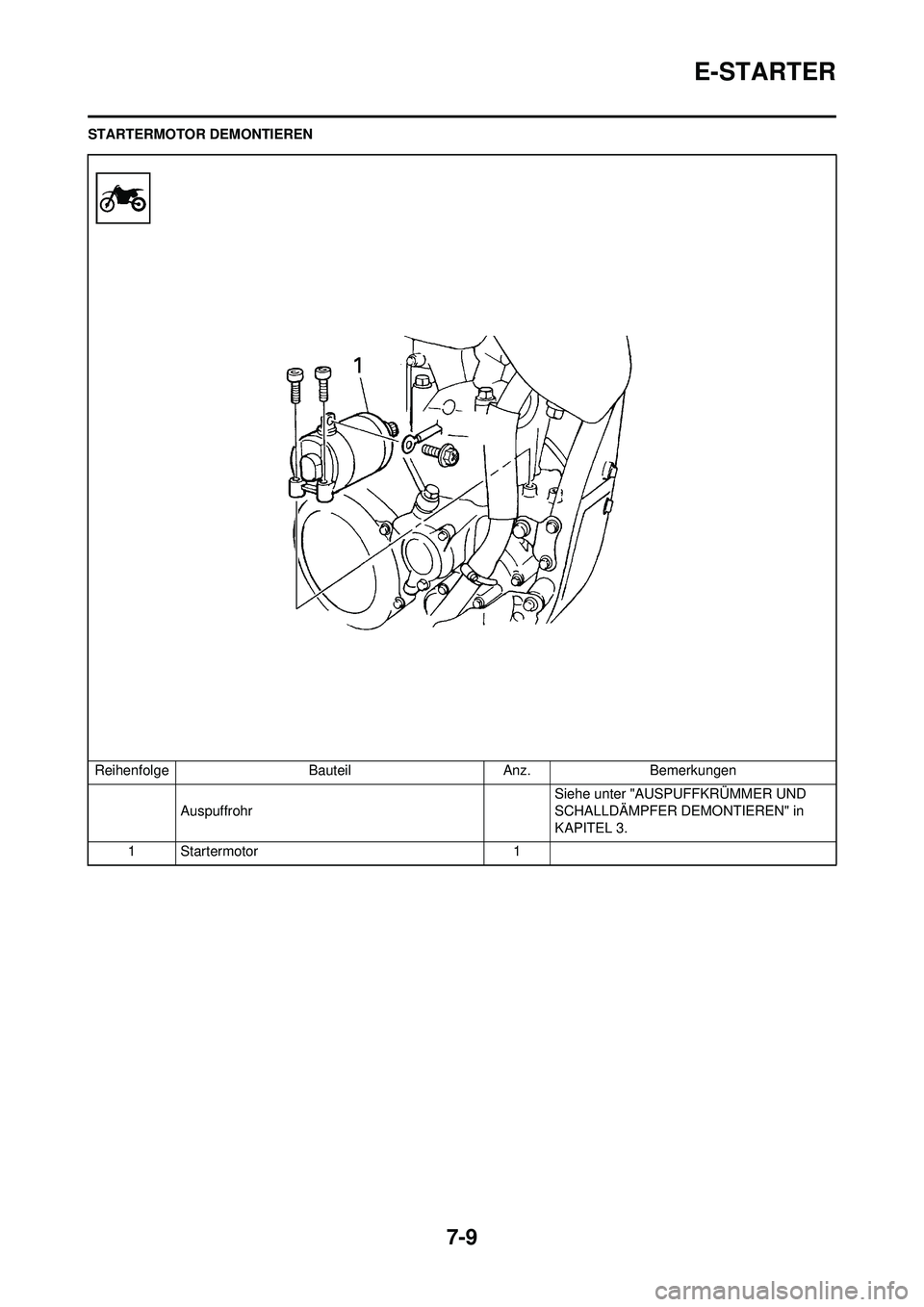

STARTERMOTOR DEMONTIERENReihenfolge BauteilAnz.Bemerkungen
Auspuffrohr Siehe unter "AUSPUFFKRÜMMER UND
SCHALLDÄMPFER DEMONTIEREN" in
KAPITEL 3.
1 Startermotor 1

7-10
E-STARTER

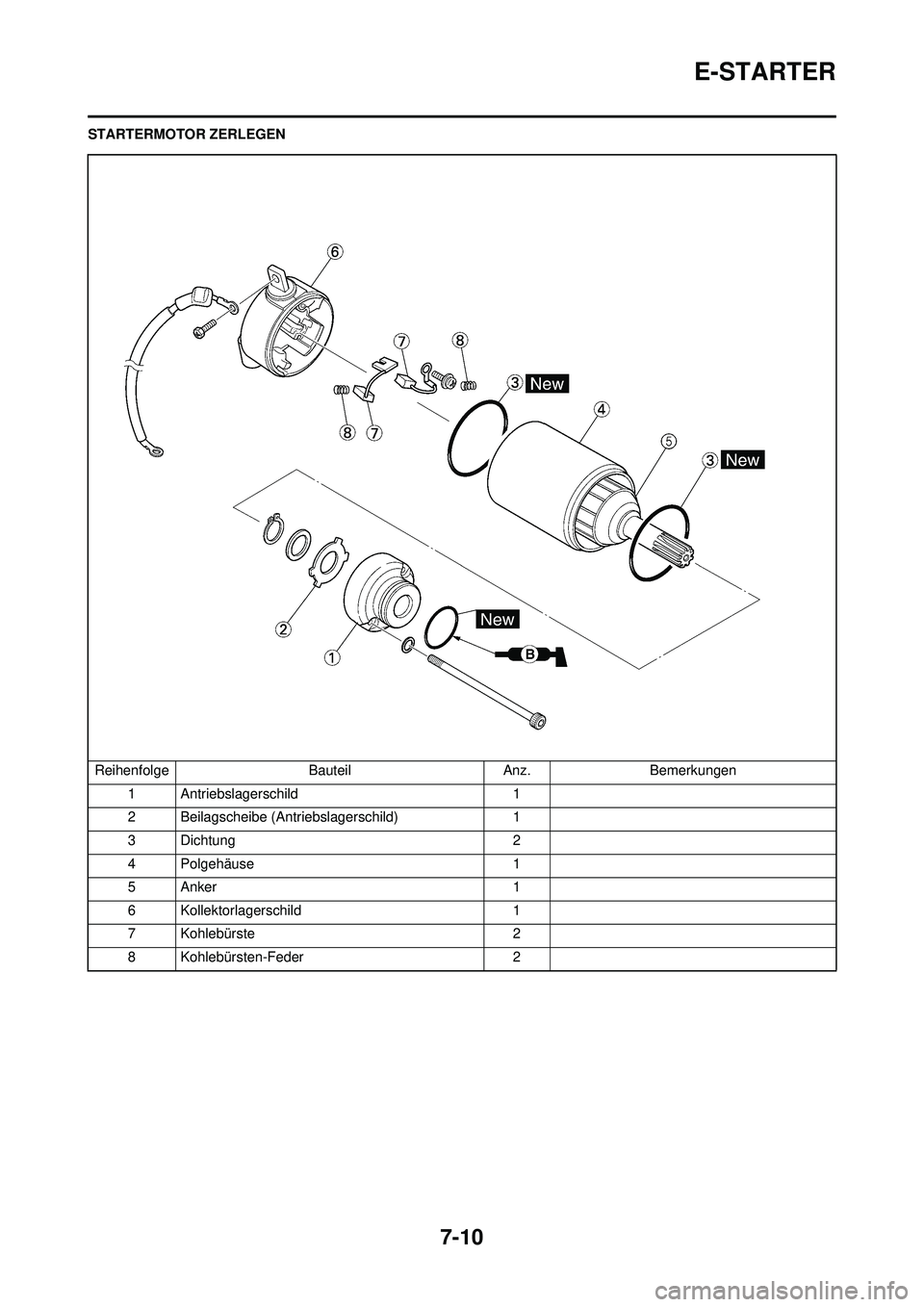

STARTERMOTOR ZERLEGENReihenfolge BauteilAnz.Bemerkungen
1 Antriebslagerschild 1
2 Beilagscheibe (Antriebslagerschild) 1
3Dichtung 2
4 Polgehäuse 1
5 Anker 1
6 Kollektorlagerschild 1
7 Kohlebürste 2
8 Kohlebürsten-Feder 2

7-11
E-STARTER
STARTERMOTOR
KONTROLLIEREN UND
REPARIEREN
1. Kontrollieren:• KollektorSchmutzig →Mit Schleifpapier
(Körnung 600) reinigen.
2. Messen: • Kollektor-Durchmesser "a"Nicht nach Vorgabe →Startermo-
tor erneuern.
3. Messen: • Unterschneidung der Kollek-torisolierung "a"
Nicht nach Vorgabe →Kollek-
torisolierung mit einem zurecht-
geschliffenen Sägeblatt
aufsägen.
Eine vorschriftsmäßige Unterschnei-
dung der Kollektorisolierung ist
Voraussetzung für die einwandfreie
Funktion des Kollektors.
4. Messen: • Kollektor-Ankerwicklungs- und -Isolierungs-Widerstände
Nicht nach Vorgabe →Startermo-
tor erneuern.
a. Die Kollektor-Widerstände mit dem Taschen-Multimeter mes-
sen. b. Entspricht einer der Widerstände
nicht der Vorgabe, den Starter-
motor erneuern.
5. Messen:• Kohlebürsten-Länge "a"Nicht nach Vorgabe →Kohle-
bürsten satzweise erneuern.
6. Messen: • Federkraft der Kohlebürsten-Fed-ern
Nicht nach Vorgabe →Kohle-
bürsten-Federn satzweise er-
neuern.
STARTERMOTOR
ZUSAMMENBAUEN
1. Montieren: • Kohlebürsten-Feder "1"
• Kohlebürste "2" 2. Montieren:
•Anker "1"Bei der Montage die Kohlebürste
mit einem flachen Schraubendre-
her niederhalten.
Dabei vorsichtig vorgehen, um die
Kohlebürste nicht zu beschädigen.
3. Montieren:• Dichtung "1"
• Polgehäuse "2"
• Das Polgehäuse so montieren, dass dessen Nut "a" zum Antrieb-
slagerschild gerichtet ist.
• Die Markierung "b" am Polgehäuse muss mit der Markierung "c" am
Kollektorlagerschild fluchten.
4. Montieren:• Dichtung "1"
•Sicherungsring
• Beilagscheibe "2"
• Beilagscheibe (Antriebslagers-
child) "3"
• Antriebslagerschild "4"
• Bei der Montage darauf achten, dass die Nasen der Beilagscheibe
in den entsprechenden Nuten des
Antriebslagerschildes sitzen.
• Die Markierung "a" am Polgehäuse
muss mit der Markierung "b" am
Antriebslagerschild fluchten.
Min. Kollektor-Durch-
messer: 16.6 mm (0.65 in)
Unterschneidung der
Kollektorisolierung: 1.5 mm (0.06 in)
Taschen-Multimeter: YU-3112-C/90890-
03112
Kolektor-Widerstände:
Ankerwicklung "1":0.0189-0.0231 Ω bei
20 °C (68 °F)
Isolierung "2": Über 1 M Ω bei 20 °C
(68 °F)
Min. Kohlebürsten-
Länge: 3.5 mm (0.14 in)
Federkraft der Kohle-
bürsten-Federn: 3.92–5.88 N (400–600
gf, 14.1–21.2 oz)

7-12
E-STARTER

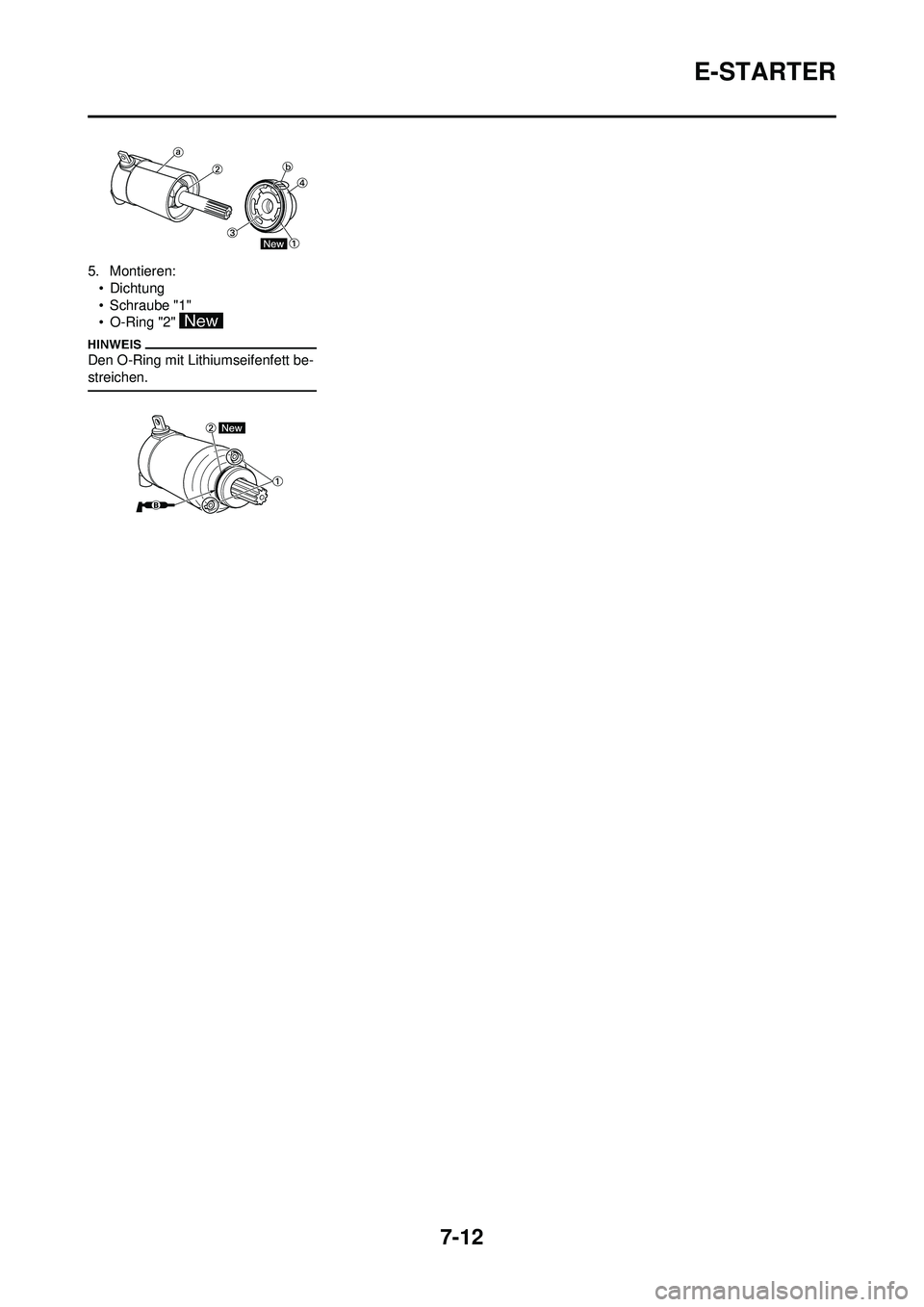

5. Montieren:•Dichtung
• Schraube "1"
• O-Ring "2"
Den O-Ring mit Lithiumseifenfett be-
streichen.
