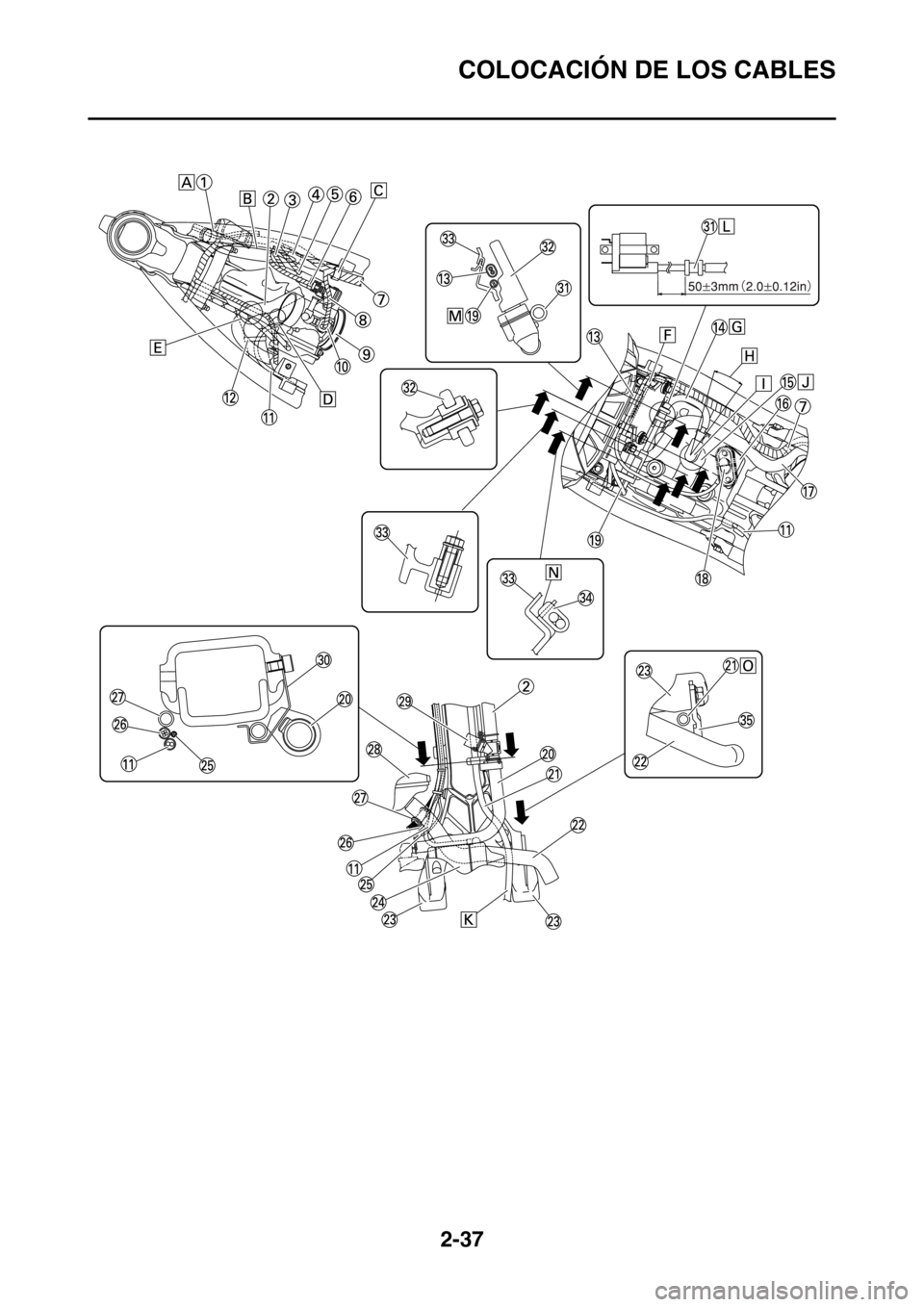

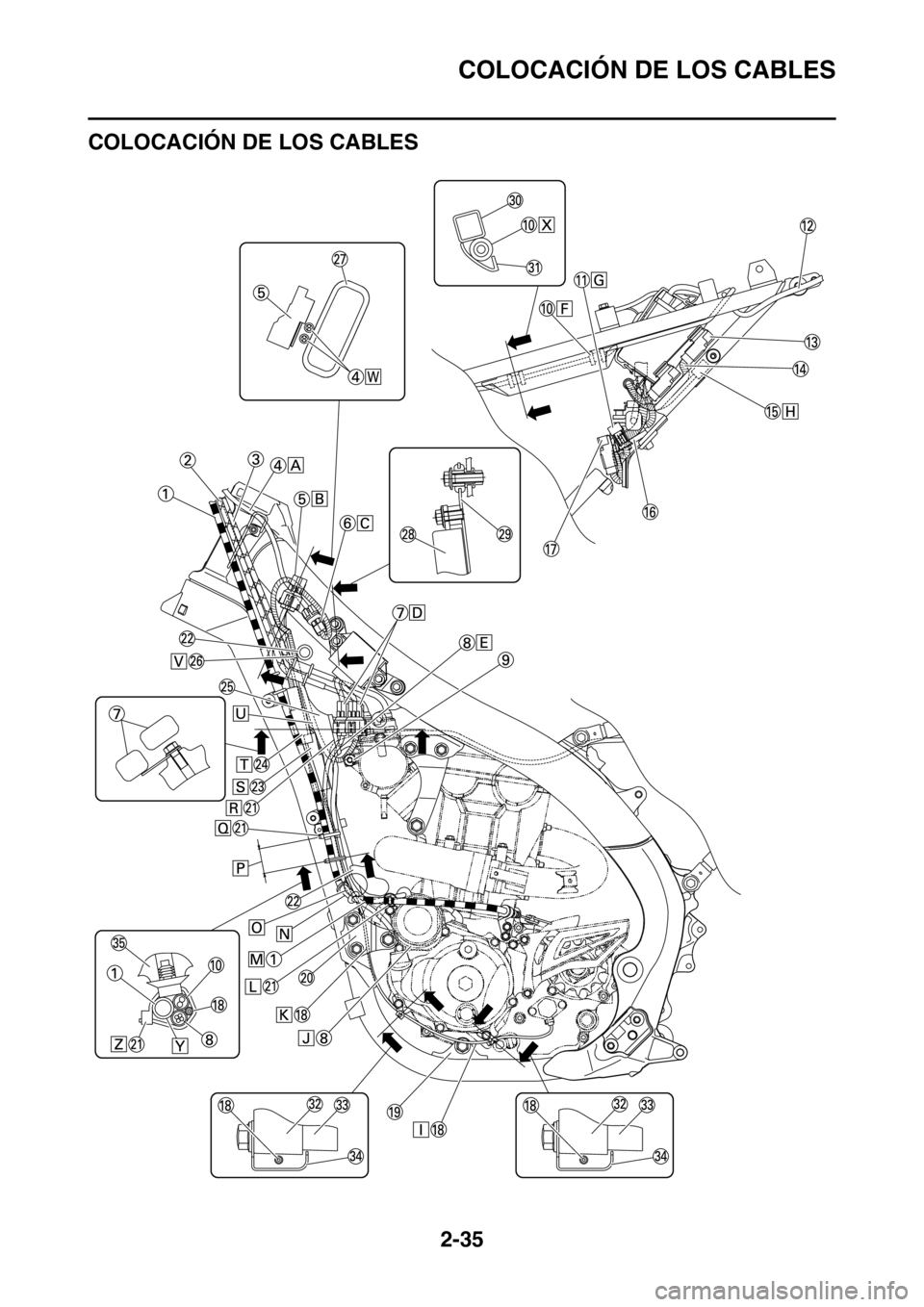

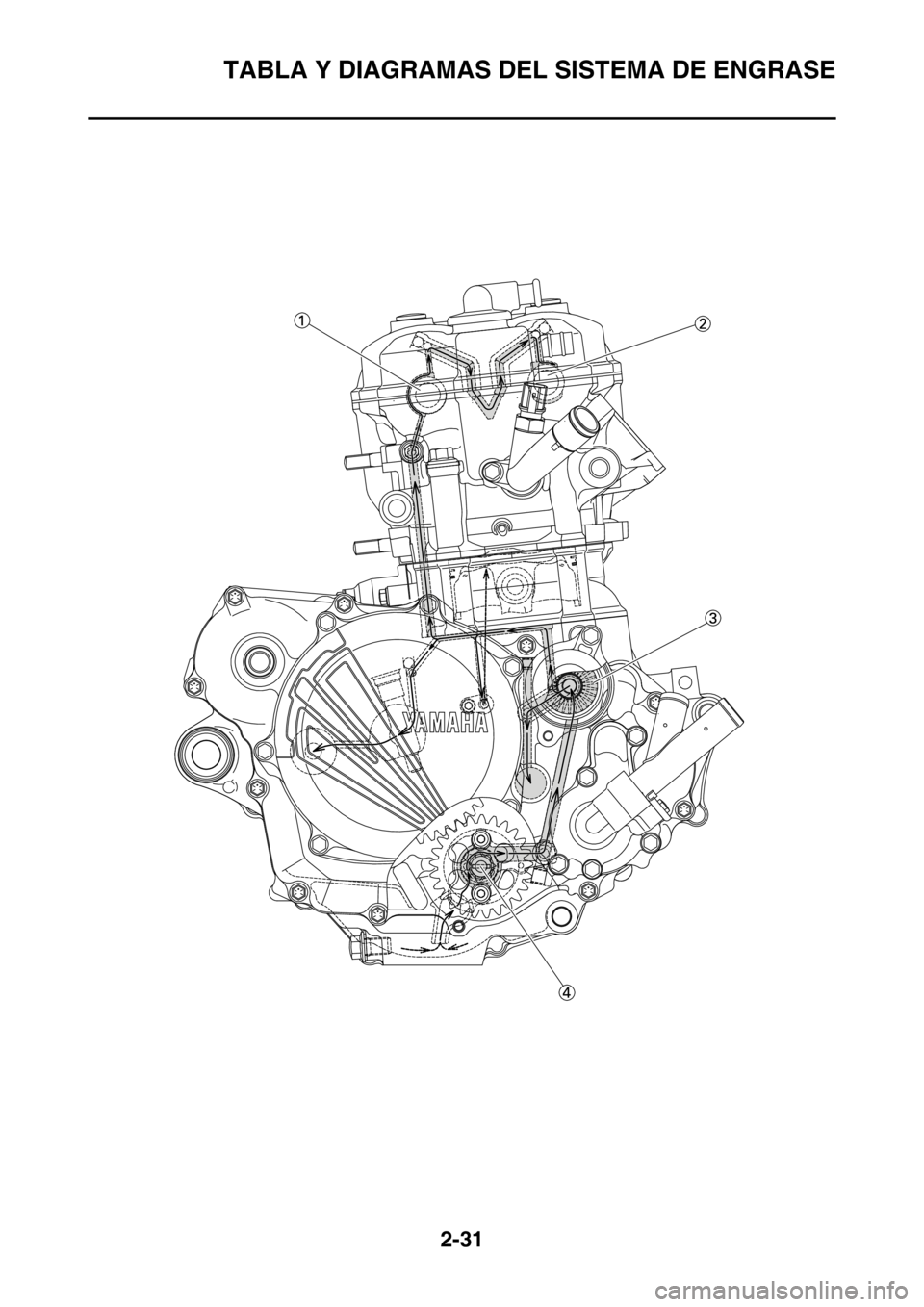

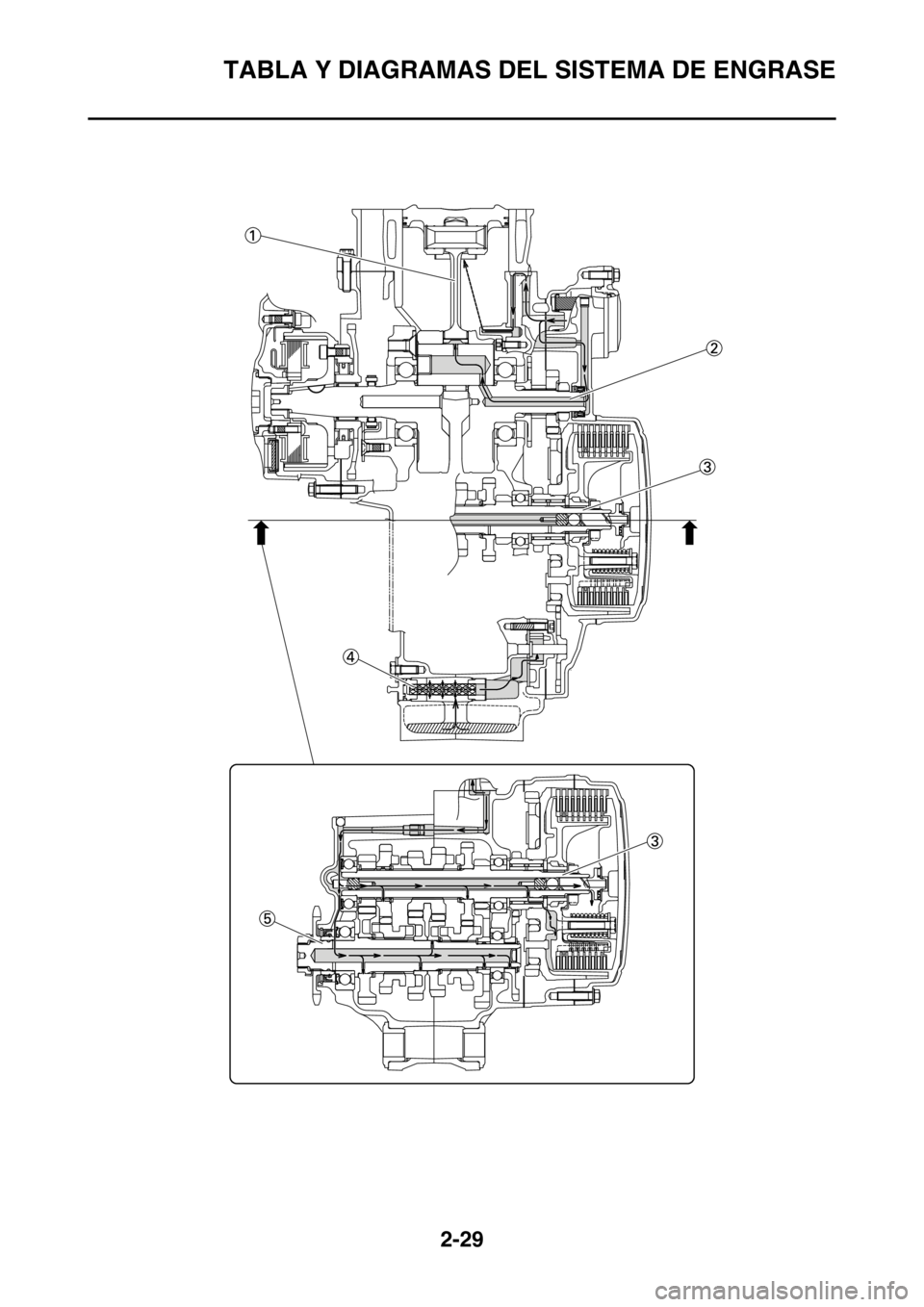

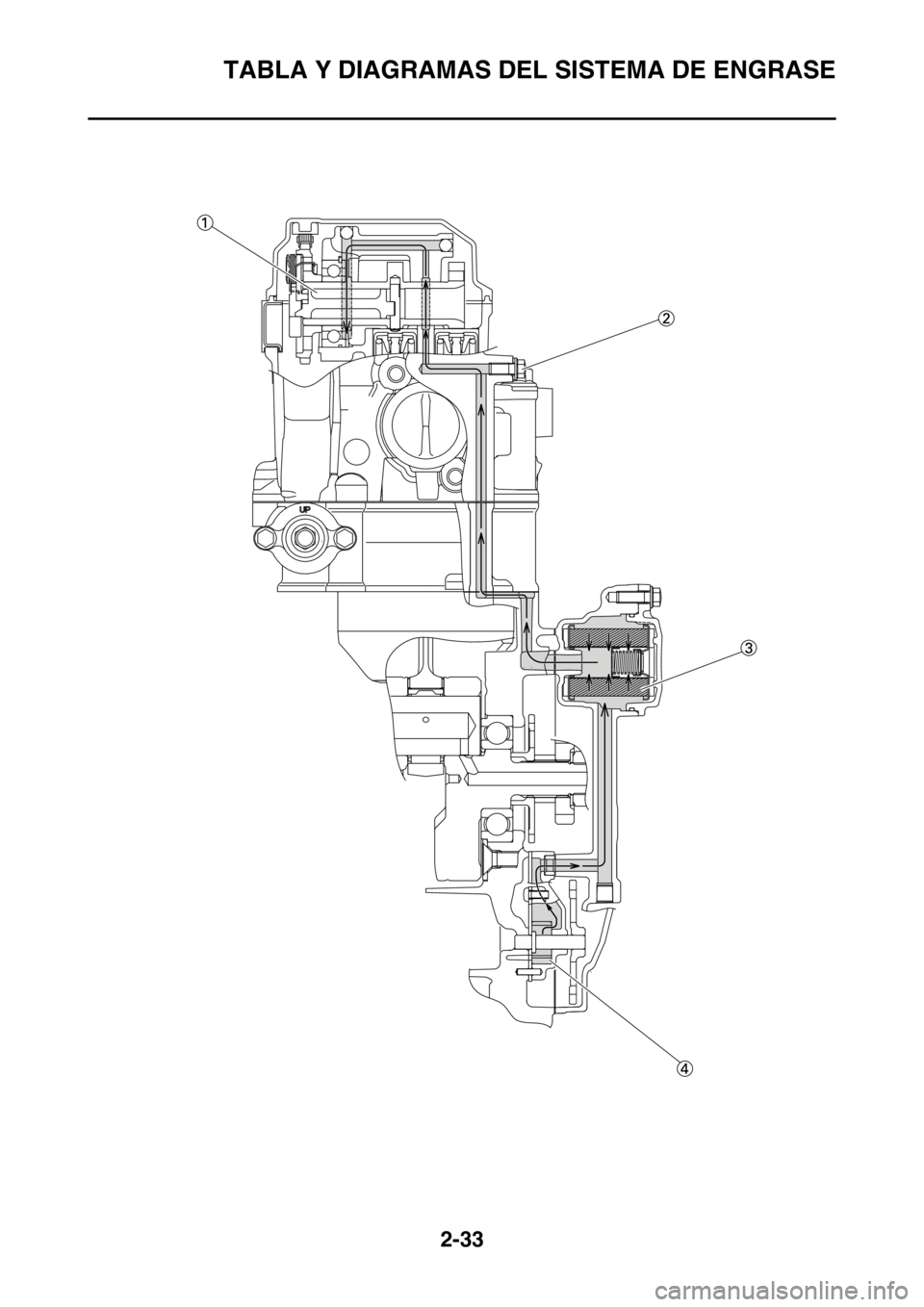

COLOCACIÓN DE LOS CABLES
2-36
1. Cable de embrague
2. Cable del acelerador (retorno)
3. Cable del acelerador (tracción)
4. Cable del interruptor de paro del motor
5. Acoplador para la conexión de la pieza opcional
6. Acoplador del interruptor de paro del motor
7. Acoplador del rectificador/regulador
8. Cable de la magneto CA
9. Control de arranque/tornillo de ralentí
10. Cable del motor de arranque
11. Fusible del ventilador del radiador
12. Piloto trasero
13. Relé del faro (cinta amarilla)
14. Relé de corte del circuito de arranque (sin cinta
de identificación)
15. Diodo
16. Placa de sujeción
17. Parte izquierda del vehículo: relé del motor del
ventilador del radiador (cinta azul)
/Parte derecha del vehículo: relé principal (cinta
roja)
18. Cable del interruptor de luz de punto muerto
19. Soporte del motor
20. Soporte delantero del motor
21. Abrazadera de plástico
22. Tubo del radiador
23. Acoplador del interruptor de punto muerto
24. Acoplador del sensor de posición del cigüeñal
25. Brazo tensor
26. Mazo de cables
27. Guía del depósito
28. Rectificador/regulador
29. Soporte del rectificador/regulador
30. Bastidor trasero
31. Cubierta lateral 5
32. Tapa del cárter
33. Cárter
34. Sujeción de cable
35. Armazón
A. Pase el cable del interruptor de paro del motor
entre el bastidor y la sujeción del cable.
B. Inserte el acoplador para la conexión de la pieza
opcional en el conector y fíjelo en el soporte.
C. Inserte y fije el acoplador del interruptor de paro
del motor en el soporte.
D. Inserte y fije el acoplador del rectificador/regula-
dor en el soporte.
E. Pase el cable de la magneto C.A. por la parte del-
antera del vehículo, más allá del control de ar-
ranque/tornillo de ralentí, y por la parte trasera
del vehículo, más allá del radiador. No permita
que queden partes atrapadas entre el radiador y
el brazo tensor.
F. Coloque el aislador trasero del cable del motor de
arranque de modo que coincida con el extremo
trasero de la cubierta lateral.
G. Inserte el fusible del motor del ventilador del radi-
ador en el saliente de la placa de sujeción.
H. Coloque el diodo de la parte superior del guard-
abarros trasero en el lateral interior del bastidor
trasero.
I. Alinee el cable del interruptor de punto muerto
con la tapa del cárter sin permitir holguras.
J. Pase el cable de la magneto C.A. debajo de la
tapa del embrague del arranque.
K. Pase el cable del interruptor de punto muerto al
interior del soporte delantero del motor (el lateral
del vehículo).L. Inserte la abrazadera de plástico en el orificio del
soporte y fije el cable de embrague. Fíjelo de tal
modo que el cierre de la abrazadera de plástico
esté orientado hacia abajo y, a continuación, cor-
te el extremo de la abrazadera de plástico.
M. Pase el cable de embrague sin permitir que se
hunda hacia abajo.
N. Coloque el aislador del cable de embrague de
modo que toque el tubo del radiador. Pase el ca-
ble de embrague por fuera del cable del interrup-
tor de punto muerto, del cable de la magneto C.A.
y del cable del motor de arranque.
O. Guíe cada cable de modo que no queden atrapa-
dos entre el tubo del radiador y el bastidor.
P. 40 mm (1.57 in)
Q. Fije el cable de embrague, el cable de la magneto
C.A., el cable del interruptor de punto muerto y el
cable del motor de arranque con la abrazadera
de plástico. Asegúrese de que queden fijos en
las cintas de posicionamiento del cable de em-
brague y del cable del motor de arranque. Orien-
te el cierre de la abrazadera de plástico hacia la
parte delantera del vehículo y corte el extremo.
R. Fije el cable del motor de arranque hacia el inte-
rior del brazo tensor con una abrazadera de
plástico. Fíjelo de tal modo que el cierre de la
abrazadera de plástico esté orientado hacia ar-
riba y hacia el exterior y no corte el extremo de la
abrazadera de plástico. Pase el cable de modo
que no queden holguras en la parte inferior des-
de la posición de la brida hacia delante.
S. Después de conectar el acoplador del interruptor
de punto muerto, instale la tapa del acoplador.
T. Después de conectar el acoplador del sensor de
posición del cigüeñal, instale la tapa del acopla-
dor.
U. Pase el cable del rectificador/regulador hacia el
interior del brazo tensor (el lateral del vehículo).
V. Pase el mazo de cables principal hacia la parte
delantera del tubo del radiador (la parte delantera
del vehículo), y hacia el interior del cable de em-
brague (el lateral del vehículo).
W. Pase el cable del interruptor de paro del motor
entre el acoplador para la conexión de la pieza
opcional y la guía del depósito, con el cable en el
lado del mazo de cables principal orientado hacia
la parte superior del vehículo.
X. Inserte el cable del motor de arranque completa-
mente en el extremo de la cubierta lateral 5.
Y. Fije el cable de embrague en la parte delantera
del cable (la parte delantera del vehículo).
Z. Inserte el clip de la abrazadera de plástico en el
bastidor. Oriente el cierre de la abrazadera de
plástico hacia delante y, a continuación, corte el
extremo.
