TESTA DELLO STERZO
5-59

GRUPPO AMMORTIZZATORE POSTERIORE
5-60
HAS2GB3209
GRUPPO AMMORTIZZATORE POSTERIORE
Rimozione del gruppo ammortizzatore posteriore
Ordine DenominazioneQuan-
titàOsservazioni
SellaFare riferimento a “TELAIO GENERALE” a
pagina 5-1.
Fianchetto (sinistro/destro)Fare riferimento a “TELAIO GENERALE” a
pagina 5-1.
Presa d’aria (sinistra/destra)Fare riferimento a “TELAIO GENERALE” a
pagina 5-1.
Serbatoio del carburanteFare riferimento a “SERBATOIO DEL CAR-
BURANTE” a pagina 8-1.
1Bullone inferiore gruppo ammortizzatore posteri-
ore1
2Bullone superiore gruppo ammortizzatore poste-
riore1
3 Gruppo ammortizzatore posteriore 1
4 Controdado 1
5 Dado di regolazione 1
6 Guida molla inferiore 1
7 Guida molla superiore 1
8 Molla 1
2
12
1615
1413
12
14
4
5
7
6
83
9
9 10
10 11
1
New
New
13New
LS
LS
M
M
M
M
M

GRUPPO AMMORTIZZATORE POSTERIORE
5-61
9 Guarnizione parapolvere 2
10 Collari 2
11 Bussola 1
12 Collari 2
13 O-ring 2
14 Guarnizione parapolvere 2
15 Anello di arresto 1
16 Cuscinetto 1
Per l’installazione, invertire la procedura di
rimozione.
Rimozione del gruppo ammortizzatore posteriore
Ordine DenominazioneQuan-
titàOsservazioni
2
12
1615
1413
12
14
4
5
7
6
83
9
9 10
10 11
1
New
New
13New
LS
LS
M
M
M
M
M

GRUPPO AMMORTIZZATORE POSTERIORE
5-62
Smontaggio del braccio di cinematismo
Ordine DenominazioneQuan-
titàOsservazioni
1 Braccio di rinvio 1
2 Braccio di collegamento 1
3Collari 3
4 Paraolio 6
5 Rondelle 8
6 Cuscinetto 6
Per il montaggio, invertire la procedura di
smontaggio.
5
3
5
6
165
4
5
5
4
5
6
6
5
4
3
2
4
6
6
3
4
4
T.R.80 Nm (8.0 mlbf) kgf, 58 ft
M
M
M
M
M MM

GRUPPO AMMORTIZZATORE POSTERIORE
5-63
HAS2GB3210MANIPOLAZIONE DELL’AMMORTIZZA-
TORE POSTERIORE
EWA
AVVERTENZA
Questo ammortizzatore posteriore contiene
azoto ad alta pressione. Prima di maneggi-
are l’ammortizzatore posteriore, leggere at-
tentamente le informazioni seguenti. Il
produttore non può essere ritenuto respon-
sabile di danni a cose o persone causati da
manipolazione impropria dell’ammortizza-
tore posteriore.
• Non manomettere o tentare di aprire l’am-
mortizzatore posteriore.
• Non esporre l’ammortizzatore posteriore a
fiamma libera o a un’altra fonte di forte cal-
ore poiché l’elevato calore potrebbe cau-
sare un’esplosione a causa di una
sovrapressione del gas.
• Non deformare o danneggiare l’ammortiz-
zatore posteriore in alcun modo poiché
eventuali danni comprometterebbero l’ef-
ficienza dello smorzamento.
NOTA
È necessario un rodaggio fino a 50 km di per-
correnza.
HAS2GB3211SMALTIMENTO DELL’AMMORTIZZATORE
POSTERIORE
Prima di smaltire l’ammortizzatore posteriore,
assicurarsi di estrarre l’azoto gassoso dalla val-
vola “1”.
EWA
AVVERTENZA
• Indossare occhiali di protezione per preve-
nire danni agli occhi dovuti a scaglie me-
talliche o spruzzi di gas.
• Dovendo smaltire un ammortizzatore pos-
teriore danneggiato o usurato, conseg-
nare il pezzo al proprio rivenditore
Yamaha che eseguirà la procedura di
smaltimento.
HAS2GB3212RIMOZIONE DEL GRUPPO AMMORTIZZA-
TORE POSTERIORE
1. Utilizzare un supporto idoneo per sollevare
da terra la ruota posteriore.
EWA
AVVERTENZA
Supportare fermamente il veicolo in modo
che non ci sia pericolo che si ribalti.
2. Togliere:
• Bullone inferiore gruppo ammortizzatore
posteriore “1”
NOTA
Mentre si rimuove il bullone inferiore del gruppo
ammortizzatore posteriore, tenere stretto il for-
cellone in modo che non cada verso il basso.
3. Togliere:
• Bullone superiore gruppo ammortizzatore
posteriore
• Gruppo ammortizzatore posteriore
HAS2GB3213RIMOZIONE DEL CUSCINETTO
1. Togliere:
• Anello tampone di fermo (cuscinetto supe-
riore) “1”
NOTA
Spingere all’interno il cuscinetto premendo
contemporaneamente la pista esterna e to-
gliere l’anello di arresto.1
1

GRUPPO AMMORTIZZATORE POSTERIORE
5-64

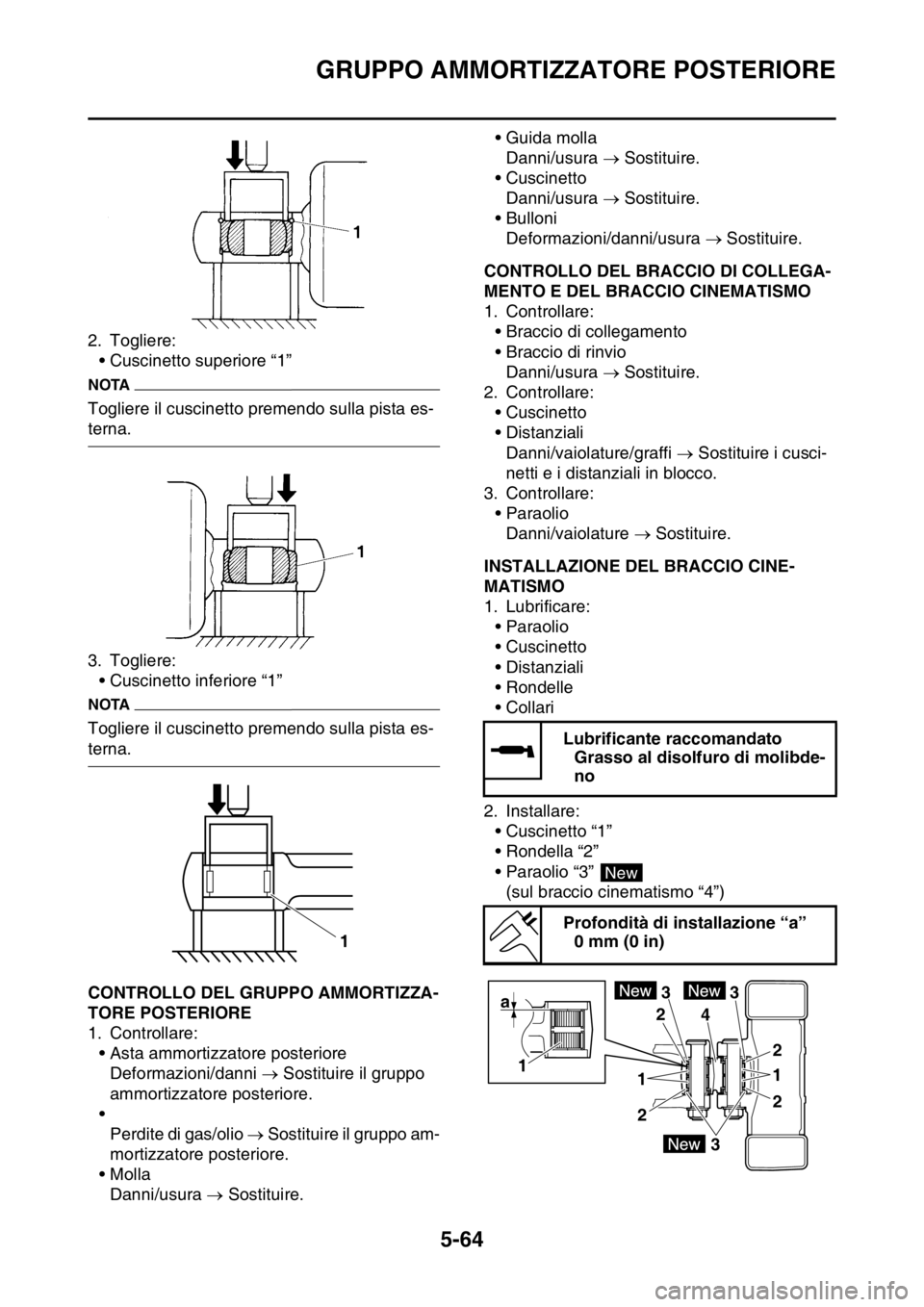

2. Togliere:
• Cuscinetto superiore “1”
NOTA
Togliere il cuscinetto premendo sulla pista es-
terna.
3. Togliere:
• Cuscinetto inferiore “1”
NOTA
Togliere il cuscinetto premendo sulla pista es-
terna.
HAS2GB3214CONTROLLO DEL GRUPPO AMMORTIZZA-
TORE POSTERIORE
1. Controllare:
• Asta ammortizzatore posteriore
Deformazioni/danni  Sostituire il gruppo
ammortizzatore posteriore.
•
Perdite di gas/olio  Sostituire il gruppo am-
mortizzatore posteriore.
• Molla
Danni/usura  Sostituire.• Guida molla
Danni/usura  Sostituire.
• Cuscinetto
Danni/usura  Sostituire.
• Bulloni
Deformazioni/danni/usura  Sostituire.
HAS2GB3215CONTROLLO DEL BRACCIO DI COLLEGA-
MENTO E DEL BRACCIO CINEMATISMO
1. Controllare:
• Braccio di collegamento
• Braccio di rinvio
Danni/usura  Sostituire.
2. Controllare:
• Cuscinetto
• Distanziali
Danni/vaiolature/graffi  Sostituire i cusci-
netti e i distanziali in blocco.
3. Controllare:
• Paraolio
Danni/vaiolature  Sostituire.
HAS2GB3216INSTALLAZIONE DEL BRACCIO CINE-
MATISMO
1. Lubrificare:
• Paraolio
• Cuscinetto
• Distanziali
• Rondelle
•Collari
2. Installare:

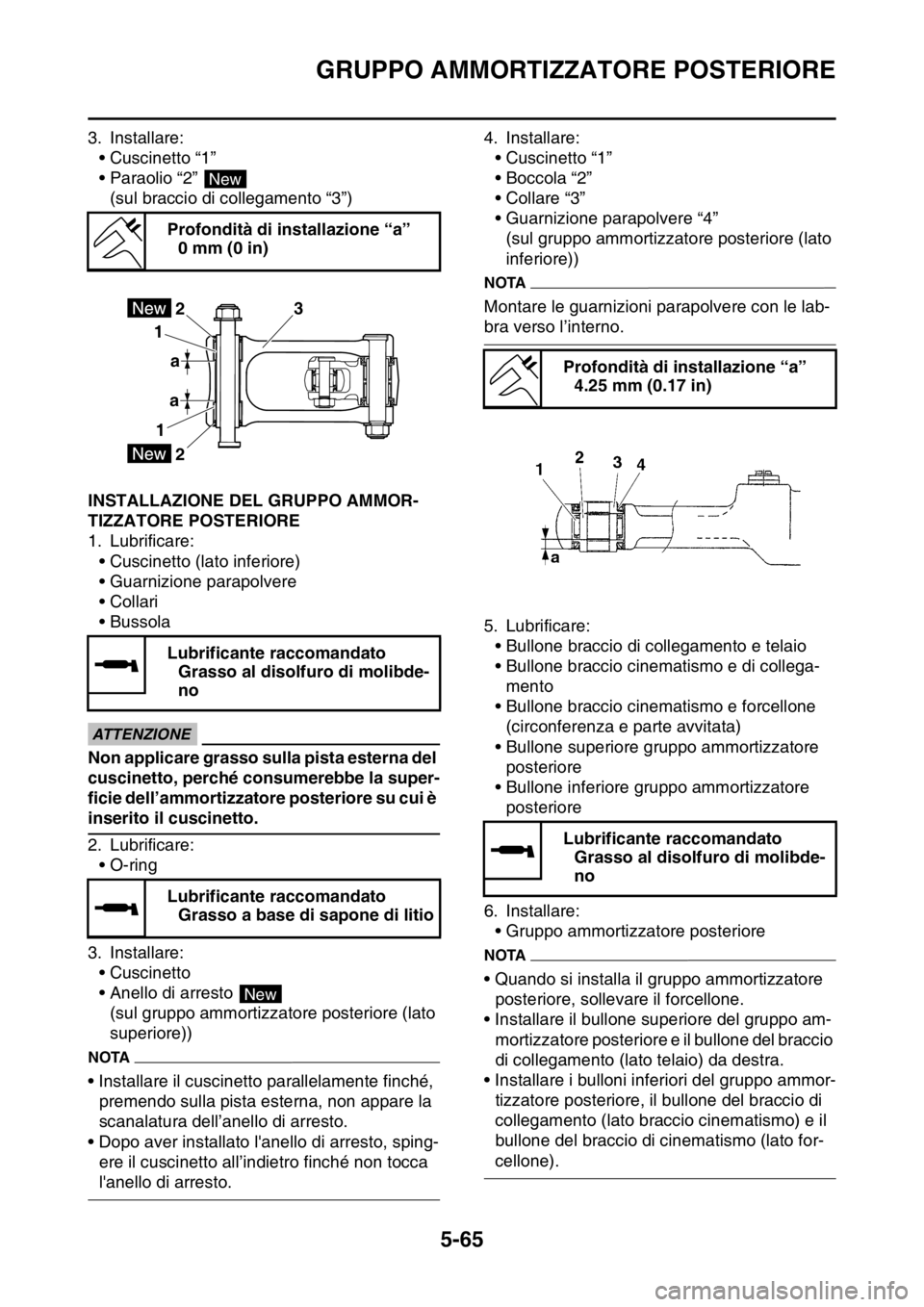

• Cuscinetto “1”
• Rondella “2”
• Paraolio “3”
(sul braccio cinematismo “4”)
1
Lubrificante raccomandato
Grasso al disolfuro di molibde-
no
Profondità di installazione “a”
0 mm (0 in)
New
3 3
43
2 2
22
a
1
11

GRUPPO AMMORTIZZATORE POSTERIORE
5-65
3. Installare:
• Cuscinetto “1”
• Paraolio “2”
(sul braccio di collegamento “3”)
HAS2GB3217INSTALLAZIONE DEL GRUPPO AMMOR-
TIZZATORE POSTERIORE
1. Lubrificare:
• Cuscinetto (lato inferiore)
• Guarnizione parapolvere
•Collari
•Bussola
ECA
ATTENZIONE
Non applicare grasso sulla pista esterna del
cuscinetto, perché consumerebbe la super-
ficie dell’ammortizzatore posteriore su cui è
inserito il cuscinetto.
2. Lubrificare:
• O-ring
3. Installare:
• Cuscinetto
• Anello di arresto
(sul gruppo ammortizzatore posteriore (lato
superiore))
NOTA
• Installare il cuscinetto parallelamente finché,
premendo sulla pista esterna, non appare la
scanalatura dell’anello di arresto.
• Dopo aver installato l'anello di arresto, sping-
ere il cuscinetto all’indietro finché non tocca
l'anello di arresto.4. Installare:
• Cuscinetto “1”
•Boccola “2”
• Collare “3”
• Guarnizione parapolvere “4”
(sul gruppo ammortizzatore posteriore (lato
inferiore))
NOTA
Montare le guarnizioni parapolvere con le lab-
bra verso l’interno.
5. Lubrificare:
• Bullone braccio di collegamento e telaio
• Bullone braccio cinematismo e di collega-
mento
• Bullone braccio cinematismo e forcellone
(circonferenza e parte avvitata)
• Bullone superiore gruppo ammortizzatore
posteriore
• Bullone inferiore gruppo ammortizzatore
posteriore
6. Installare:
• Gruppo ammortizzatore posteriore
NOTA
• Quando si installa il gruppo ammortizzatore
posteriore, sollevare il forcellone.
• Installare il bullone superiore del gruppo am-
mortizzatore posteriore e il bullone del braccio
di collegamento (lato telaio) da destra.
• Installare i bulloni inferiori del gruppo ammor-
tizzatore posteriore, il bullone del braccio di
collegamento (lato braccio cinematismo) e il
bullone del braccio di cinematismo (lato for-
cellone). Profondità di installazione “a”
0 mm (0 in)
Lubrificante raccomandato
Grasso al disolfuro di molibde-
no
Lubrificante raccomandato
Grasso a base di sapone di litio
New
3
a 1
12
a
2
New
Profondità di installazione “a”
4.25 mm (0.17 in)
Lubrificante raccomandato
Grasso al disolfuro di molibde-
no

GRUPPO AMMORTIZZATORE POSTERIORE
5-66
7. Serrare:
• Bullone superiore gruppo ammortizzatore
posteriore
• Bullone braccio di collegamento (lato telaio)
• Bullone braccio di collegamento (lato brac-
cio cinematismo)
• Bullone braccio cinematismo (lato forcel-
lone)
• Bullone inferiore gruppo ammortizzatore
posterioreBullone superiore gruppo am-
mortizzatore posteriore
56 Nm (5.6 m·kgf, 41 ft·lbf)
Bullone braccio di collegamento
(lato telaio)
80 Nm (8.0 m·kgf, 58 ft·lbf)
Bullone braccio di collegamento
(lato braccio cinematismo)
80 Nm (8.0 m·kgf, 58 ft·lbf)
Bullone braccio cinematismo (la-
to forcellone)
70 Nm (7.0 m·kgf, 51 ft·lbf)
Bullone inferiore gruppo ammor-
tizzatore posteriore
53 Nm (5.3 m·kgf, 38 ft·lbf)
T R..
T R..
T R..
T R..
T R..

FORCELLONE OSCILLANTE
5-67
HAS2GB3218
FORCELLONE OSCILLANTE
Rimozione del forcellone
Ordine Denominazione Quan-
titàOsservazioni
Utilizzare un supporto idoneo per sollevare
da terra la ruota anteriore.
Supporto del tubo flessibile del frenoFare riferimento a “FRENO POSTERIORE”
a pagina 5-24.
Pinza freno posterioreFare riferimento a “FRENO POSTERIORE”
a pagina 5-24.
Bullone (pedale del freno)
Catena di trasmissione
1Collari 2
2Paraolio 2
3Cuscinetto reggispinta 2
4Bussola 2
5Paraolio 2
6Cuscinetto 4
Per l’installazione, invertire la procedura di
rimozione.
1
2
3
6
4
6
4
1
3
6
2
5
T.R.70 Nm (7.0 mlbf) kgf, 51 ft
T.R.4.0 Nm (0.40 mlbf) kgf, 2.9 ft

FORCELLONE OSCILLANTE
5-68
HAS2GB3219RIMOZIONE FORCELLONE
1. Utilizzare un supporto idoneo per sollevare
da terra la ruota posteriore.
EWA
AVVERTENZA
Supportare fermamente il veicolo in modo
che non ci sia pericolo che si ribalti.

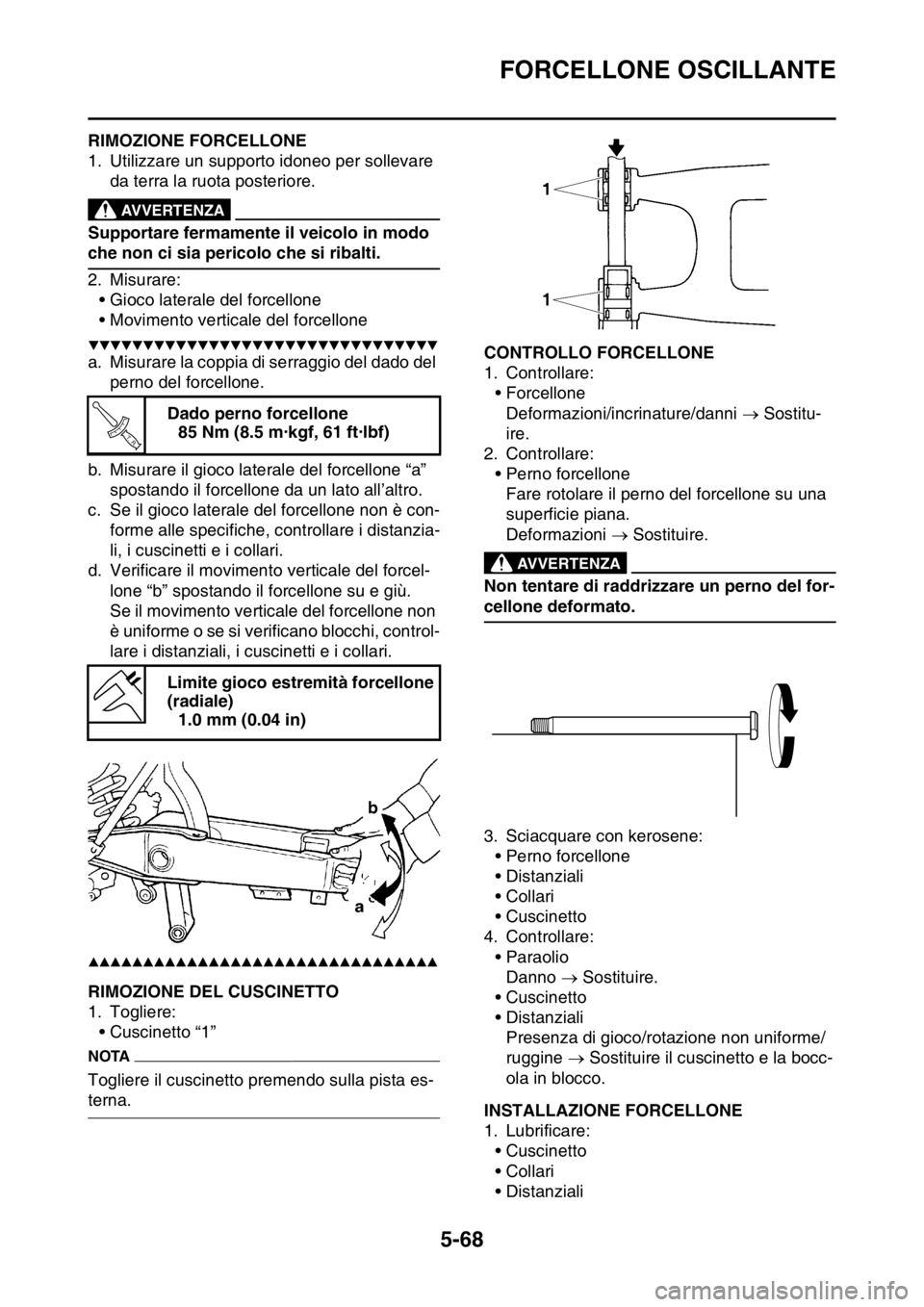

2. Misurare:
• Gioco laterale del forcellone
• Movimento verticale del forcellone
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Misurare la coppia di serraggio del dado del
perno del forcellone.
b. Misurare il gioco laterale del forcellone “a”
spostando il forcellone da un lato all’altro.
c. Se il gioco laterale del forcellone non è con-
forme alle specifiche, controllare i distanzia-
li, i cuscinetti e i collari.
d. Verificare il movimento verticale del forcel-
lone “b” spostando il forcellone su e giù.
Se il movimento verticale del forcellone non
è uniforme o se si verificano blocchi, control-
lare i distanziali, i cuscinetti e i collari.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS2GB3220RIMOZIONE DEL CUSCINETTO
1. Togliere:
• Cuscinetto “1”
NOTA
Togliere il cuscinetto premendo sulla pista es-
terna.
HAS2GB3221CONTROLLO FORCELLONE
1. Controllare:
• Forcellone
Deformazioni/incrinature/danni  Sostitu-
ire.
2. Controllare:
• Perno forcellone
Fare rotolare il perno del forcellone su una
superficie piana.
Deformazioni  Sostituire.
EWA
AVVERTENZA
Non tentare di raddrizzare un perno del for-
cellone deformato.
3. Sciacquare con kerosene:
• Perno forcellone
• Distanziali
•Collari
• Cuscinetto
4. Controllare:
• Paraolio
Danno  Sostituire.
• Cuscinetto
• Distanziali
Presenza di gioco/rotazione non uniforme/
ruggine  Sostituire il cuscinetto e la bocc-
ola in blocco.
HAS2GB3222INSTALLAZIONE FORCELLONE
1. Lubrificare:
• Cuscinetto
•Collari
• Distanziali Dado perno forcellone
85 Nm (8.5 m·kgf, 61 ft·lbf)
Limite gioco estremità forcellone
(radiale)
1.0 mm (0.04 in)
T R..
