YAMAHA WR 250F 2015 Manuale duso (in Italian)

ALBERO A CAMME
6-12
HAS2GB3239
ALBERO A CAMME

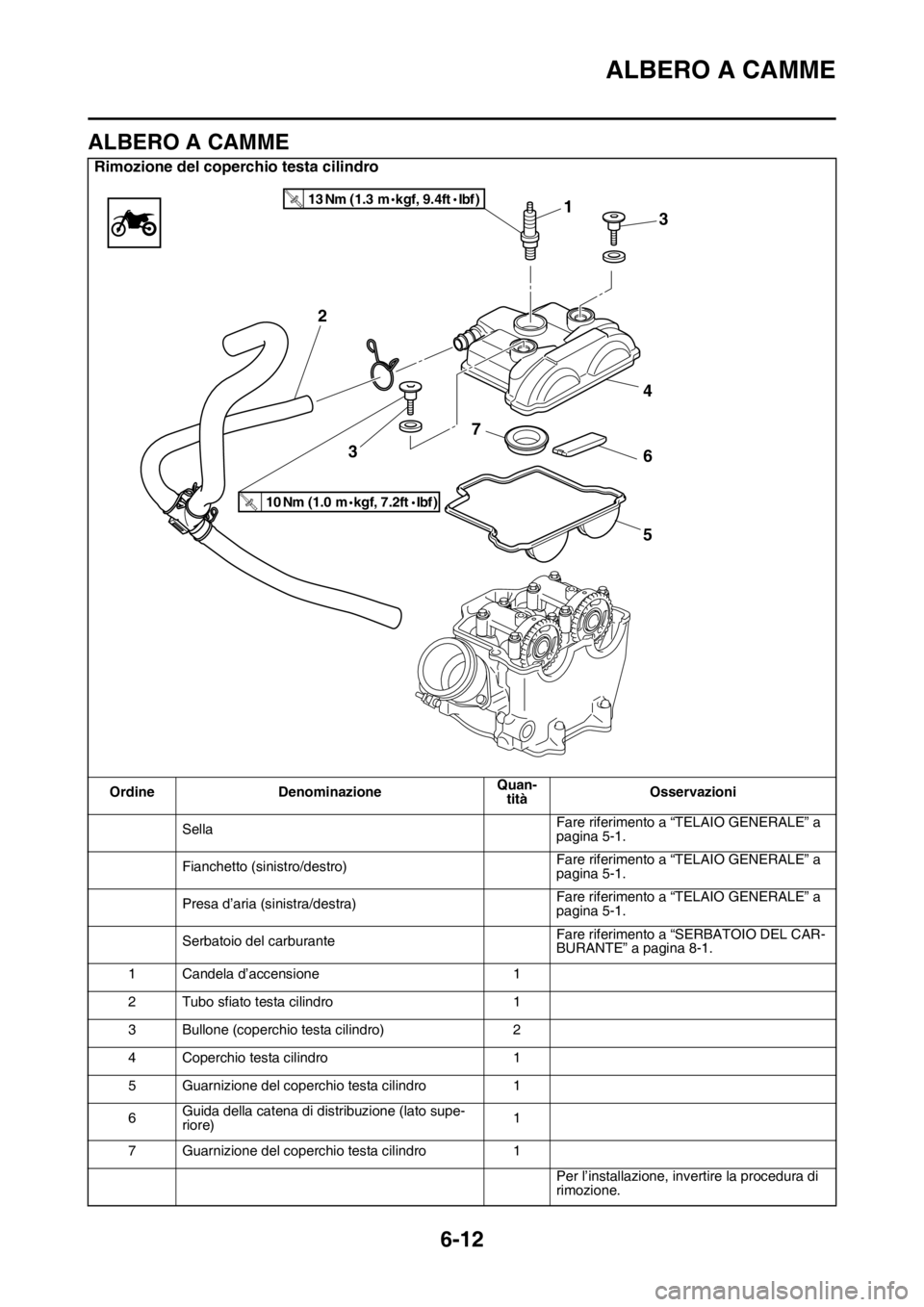

Rimozione del coperchio testa cilindro
Ordine DenominazioneQuan-
titàOsservazioni
SellaFare riferimento a “TELAIO GENERALE” a
pagina 5-1.
Fianchetto (sinistro/destro)Fare riferimento a “TELAIO GENERALE” a
pagina 5-1.
Presa d’aria (sinistra/destra)Fare riferimento a “TELAIO GENERALE” a
pagina 5-1.
Serbatoio del carburanteFare riferimento a “SERBATOIO DEL CAR-
BURANTE” a pagina 8-1.
1 Candela d’accensione 1
2 Tubo sfiato testa cilindro 1
3 Bullone (coperchio testa cilindro) 2
4 Coperchio testa cilindro 1
5 Guarnizione del coperchio testa cilindro 1
6Guida della catena di distribuzione (lato supe-
riore)1
7 Guarnizione del coperchio testa cilindro 1
Per l’installazione, invertire la procedura di
rimozione.
1
4
6 7
5 2
3
10 Nm (1.0 m kgf, 7.2 ft Ibf )T.R.
13 Nm (1.3 m kgf, 9.4 ft Ibf )T.R.
3

ALBERO A CAMME
6-13

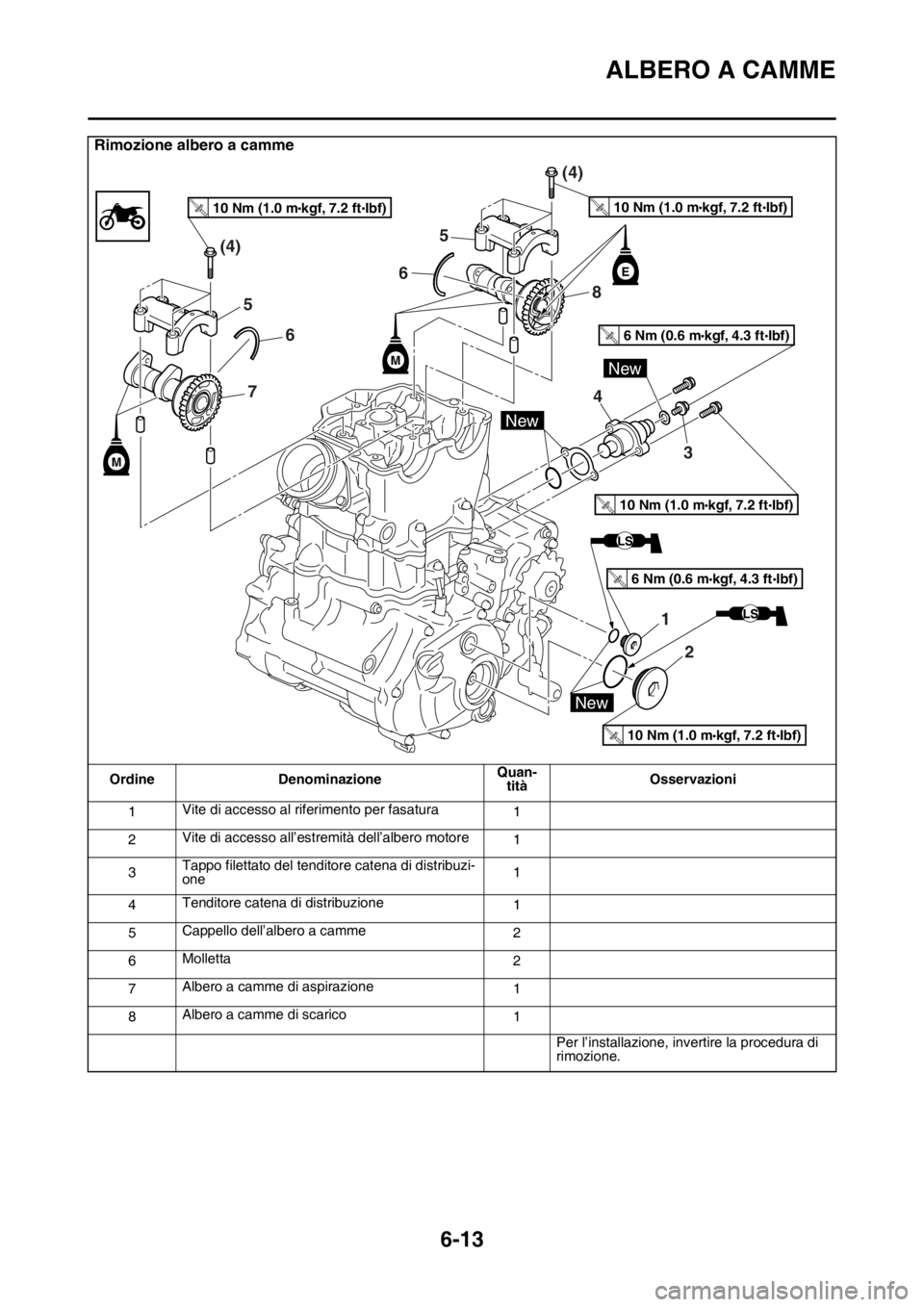

Rimozione albero a camme
Ordine DenominazioneQuan-
titàOsservazioni
1Vite di accesso al riferimento per fasatura
1
2Vite di accesso all’estremità dell’albero motore
1
3Tappo filettato del tenditore catena di distribuzi-
one1
4Tenditore catena di distribuzione
1
5Cappello dell’albero a camme
2
6Molletta
2
7Albero a camme di aspirazione
1
8Albero a camme di scarico
1
Per l’installazione, invertire la procedura di
rimozione.
6 Nm (0.6 m kgf, 4.3 ft Ibf)T.R.
6 Nm (0.6 m kgf, 4.3 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
5
8
3
4
1
2
7
6
5 (4)(4)
6
M
M
E
New
New
New

ALBERO A CAMME
6-14

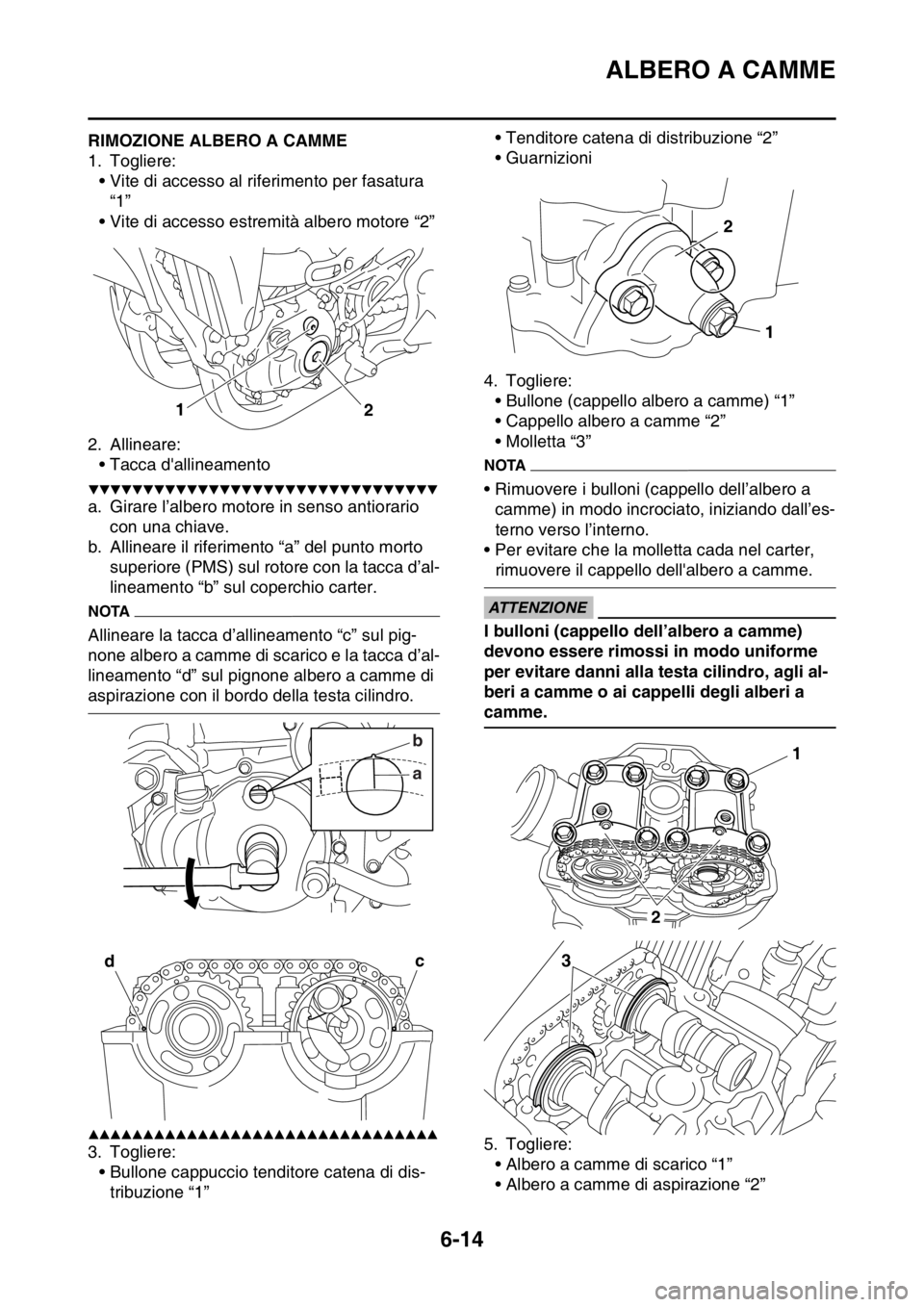

HAS2GB3240RIMOZIONE ALBERO A CAMME
1. Togliere:
• Vite di accesso al riferimento per fasatura
“1”
• Vite di accesso estremità albero motore “2”
2. Allineare:
• Tacca d'allineamento
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Girare l’albero motore in senso antiorario
con una chiave.
b. Allineare il riferimento “a” del punto morto
superiore (PMS) sul rotore con la tacca d’al-
lineamento “b” sul coperchio carter.
NOTA
Allineare la tacca d’allineamento “c” sul pig-
none albero a camme di scarico e la tacca d’al-
lineamento “d” sul pignone albero a camme di
aspirazione con il bordo della testa cilindro.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Togliere:
• Bullone cappuccio tenditore catena di dis-
tribuzione “1”• Tenditore catena di distribuzione “2”
• Guarnizioni
4. Togliere:
• Bullone (cappello albero a camme) “1”
• Cappello albero a camme “2”
• Molletta “3”
NOTA
• Rimuovere i bulloni (cappello dell’albero a
camme) in modo incrociato, iniziando dall’es-
terno verso l’interno.
• Per evitare che la molletta cada nel carter,
rimuovere il cappello dell'albero a camme.
ECA
ATTENZIONE
I bulloni (cappello dell’albero a camme)
devono essere rimossi in modo uniforme
per evitare danni alla testa cilindro, agli al-
beri a camme o ai cappelli degli alberi a
camme.
5. Togliere:
• Albero a camme di scarico “1”
• Albero a camme di aspirazione “2”
1
2
ab
dc
1 2
1
2
3

ALBERO A CAMME
6-15

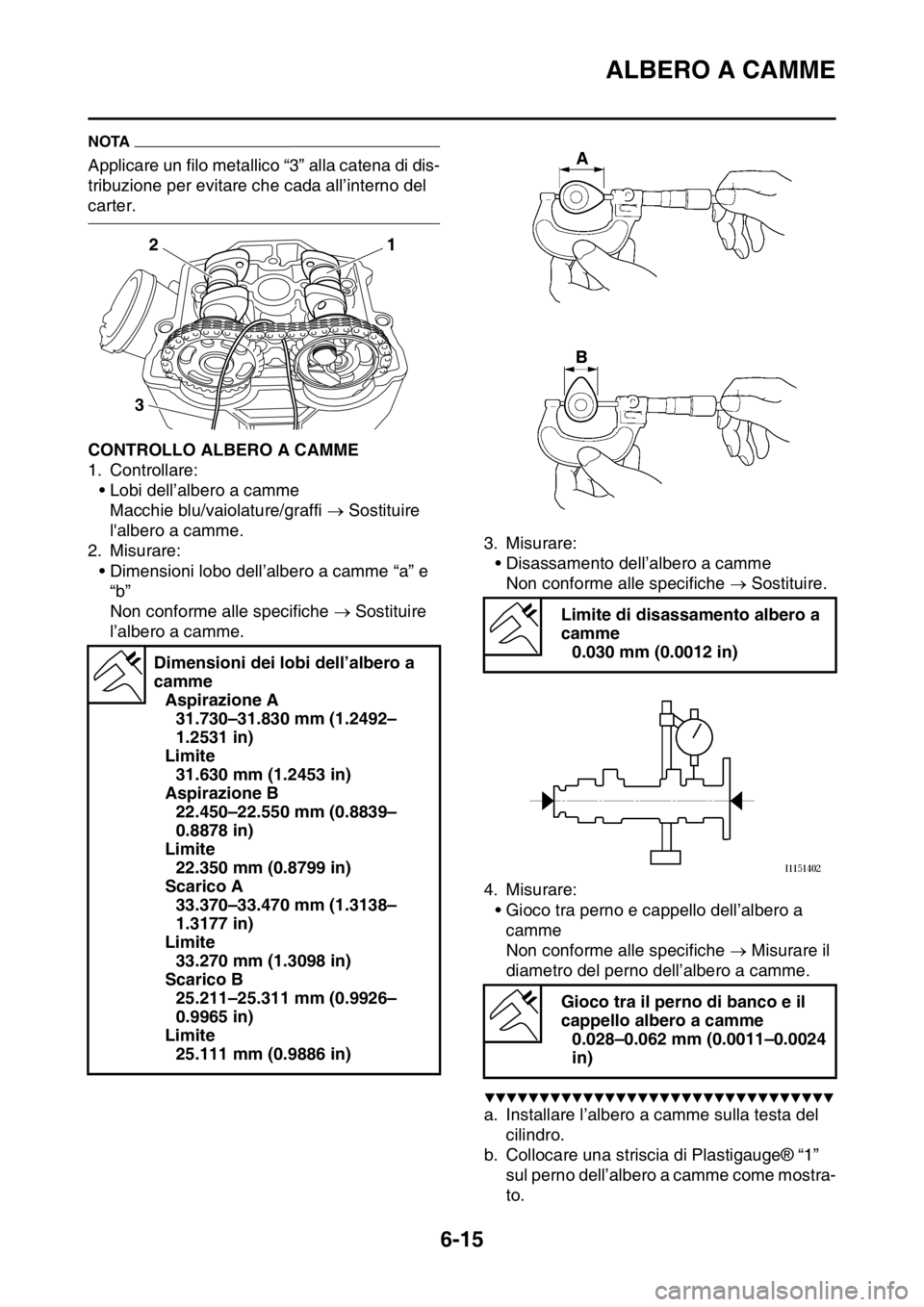

NOTA
Applicare un filo metallico “3” alla catena di dis-
tribuzione per evitare che cada all’interno del
carter.
HAS2GB3241CONTROLLO ALBERO A CAMME
1. Controllare:
• Lobi dell’albero a camme
Macchie blu/vaiolature/graffi  Sostituire
l'albero a camme.
2. Misurare:
• Dimensioni lobo dell’albero a camme “a” e
“b”
Non conforme alle specifiche  Sostituire
l’albero a camme.3. Misurare:
• Disassamento dell’albero a camme
Non conforme alle specifiche  Sostituire.
4. Misurare:
• Gioco tra perno e cappello dell’albero a
camme
Non conforme alle specifiche  Misurare il
diametro del perno dell’albero a camme.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Installare l’albero a camme sulla testa del
cilindro.
b. Collocare una striscia di Plastigauge® “1”
sul perno dell’albero a camme come mostra-
to. Dimensioni dei lobi dell’albero a
camme
Aspirazione A
31.730–31.830 mm (1.2492–
1.2531 in)
Limite
31.630 mm (1.2453 in)
Aspirazione B
22.450–22.550 mm (0.8839–
0.8878 in)
Limite
22.350 mm (0.8799 in)
Scarico A
33.370–33.470 mm (1.3138–
1.3177 in)
Limite
33.270 mm (1.3098 in)
Scarico B
25.211–25.311 mm (0.9926–
0.9965 in)
Limite
25.111 mm (0.9886 in)
1
2
3
Limite di disassamento albero a
camme
0.030 mm (0.0012 in)
Gioco tra il perno di banco e il
cappello albero a camme
0.028–0.062 mm (0.0011–0.0024
in)

ALBERO A CAMME
6-16

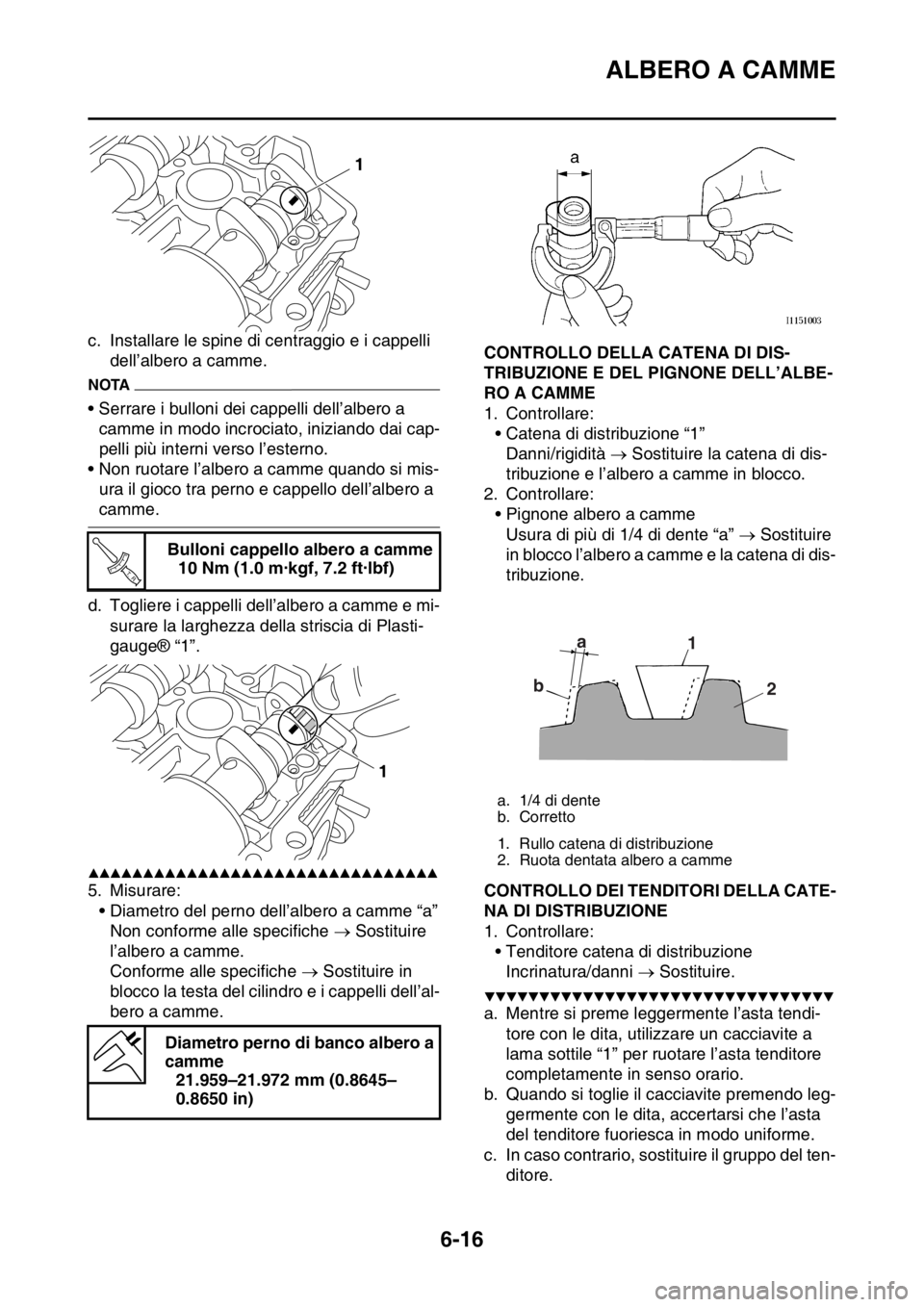

c. Installare le spine di centraggio e i cappelli
dell’albero a camme.
NOTA
• Serrare i bulloni dei cappelli dell’albero a
camme in modo incrociato, iniziando dai cap-
pelli più interni verso l’esterno.
• Non ruotare l’albero a camme quando si mis-
ura il gioco tra perno e cappello dell’albero a
camme.
d. Togliere i cappelli dell’albero a camme e mi-
surare la larghezza della striscia di Plasti-
gauge® “1”.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
5. Misurare:
• Diametro del perno dell’albero a camme “a”
Non conforme alle specifiche  Sostituire
l’albero a camme.
Conforme alle specifiche  Sostituire in
blocco la testa del cilindro e i cappelli dell’al-
bero a camme.
HAS2GB3242CONTROLLO DELLA CATENA DI DIS-
TRIBUZIONE E DEL PIGNONE DELL’ALBE-
RO A CAMME
1. Controllare:
• Catena di distribuzione “1”
Danni/rigidità  Sostituire la catena di dis-
tribuzione e l’albero a camme in blocco.
2. Controllare:
• Pignone albero a camme
Usura di più di 1/4 di dente “a”  Sostituire
in blocco l’albero a camme e la catena di dis-
tribuzione.

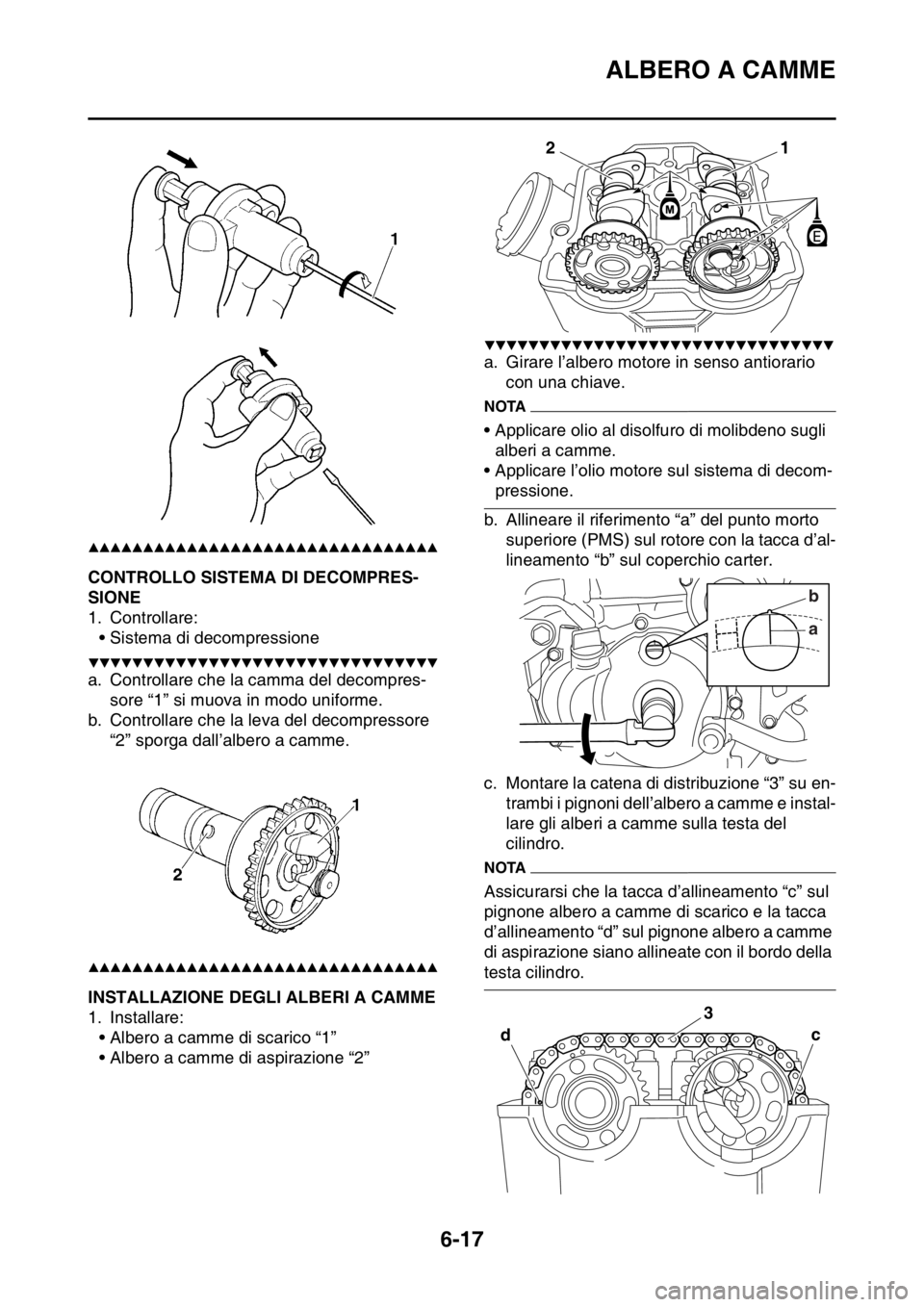

HAS2GB3243CONTROLLO DEI TENDITORI DELLA CATE-
NA DI DISTRIBUZIONE
1. Controllare:
• Tenditore catena di distribuzione
Incrinatura/danni  Sostituire.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Mentre si preme leggermente l’asta tendi-
tore con le dita, utilizzare un cacciavite a
lama sottile “1” per ruotare l’asta tenditore
completamente in senso orario.
b. Quando si toglie il cacciavite premendo leg-
germente con le dita, accertarsi che l’asta
del tenditore fuoriesca in modo uniforme.
c. In caso contrario, sostituire il gruppo del ten-
ditore. Bulloni cappello albero a camme
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Diametro perno di banco albero a
camme
21.959–21.972 mm (0.8645–
0.8650 in)
1
T R..
1
a. 1/4 di dente
b. Corretto
1. Rullo catena di distribuzione
2. Ruota dentata albero a camme
a
b1
2

ALBERO A CAMME
6-17
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS2GB3244CONTROLLO SISTEMA DI DECOMPRES-
SIONE
1. Controllare:
• Sistema di decompressione
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Controllare che la camma del decompres-
sore “1” si muova in modo uniforme.
b. Controllare che la leva del decompressore
“2” sporga dall’albero a camme.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS2GB3245INSTALLAZIONE DEGLI ALBERI A CAMME
1. Installare:
• Albero a camme di scarico “1”
• Albero a camme di aspirazione “2”
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Girare l’albero motore in senso antiorario
con una chiave.
NOTA
• Applicare olio al disolfuro di molibdeno sugli
alberi a camme.
• Applicare l’olio motore sul sistema di decom-
pressione.
b. Allineare il riferimento “a” del punto morto
superiore (PMS) sul rotore con la tacca d’al-
lineamento “b” sul coperchio carter.
c. Montare la catena di distribuzione “3” su en-
trambi i pignoni dell’albero a camme e instal-
lare gli alberi a camme sulla testa del
cilindro.
NOTA
Assicurarsi che la tacca d’allineamento “c” sul
pignone albero a camme di scarico e la tacca
d’allineamento “d” sul pignone albero a camme
di aspirazione siano allineate con il bordo della
testa cilindro.
ECA
1
2
ab
dc
3

ALBERO A CAMME
6-18
ATTENZIONE
Durante l’installazione, non ruotare l’albero
motore. Potrebbero verificarsi danni o una
fasatura scorretta della valvola.
d. Installare i fermi, i cappelli dell’albero a
camme e i bulloni (cappello dell’albero a
camme).
NOTA
• Prima di installare i fermi, coprire la testa del
cilindro con un panno pulito per evitare che i
fermi cadano nella cavità della testa del cilin-
dro.
• Serrare i bulloni alla coppia specificata in due
o tre passaggi seguendo la sequenza di ser-
raggio corretta come mostrato.
ECA
ATTENZIONE
I bulloni (cappello dell’albero a camme)
devono essere serrati in maniera uniforme
per evitare danni alla testa cilindro, ai cap-
pelli degli alberi a camme e all’albero a
camme.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
2. Installare:
• Tenditore catena di distribuzione
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Premendo leggermente l’asta del tenditore
con le dita, utilizzare un cacciavite sottile per
ruotare completamente l’asta del tenditore
in senso orario.b. Con l’asta tenditore completamente avvolta
e il riferimento UP del tenditore catena “a” ri-
volto verso l’alto, installare la guarnizione
“1”, il tenditore catena di distribuzione “2” e
la guarnizione “3”, quindi serrare il bullone
“4”.
c. Rilasciare il cacciavite, controllare che l’asta
tenditore esca con facilità, quindi serrare la
guarnizione “5” e il bullone coperchio “6”.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Ruotare:
•Albero motore
In senso antiorario per diversi giri. Bullone (cappello dell’albero a
camme)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
T R..
3
4
8
7
15
26
Bullone (tenditore catena di dis-
tribuzione)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Tappo filettato del tenditore
6 Nm (0.6 m·kgf, 4.3 ft·lbf)
T R..
T R..
6 5

ALBERO A CAMME
6-19
4. Controllare:
• Riferimento punto morto superiore (PMS)
sul rotore
Allineare con la tacca d'allineamento del
carter.
• Riferimenti dell’albero a camme
Allinearli con la superficie della testa cilin-
dro.
Non allineati  Regolare.

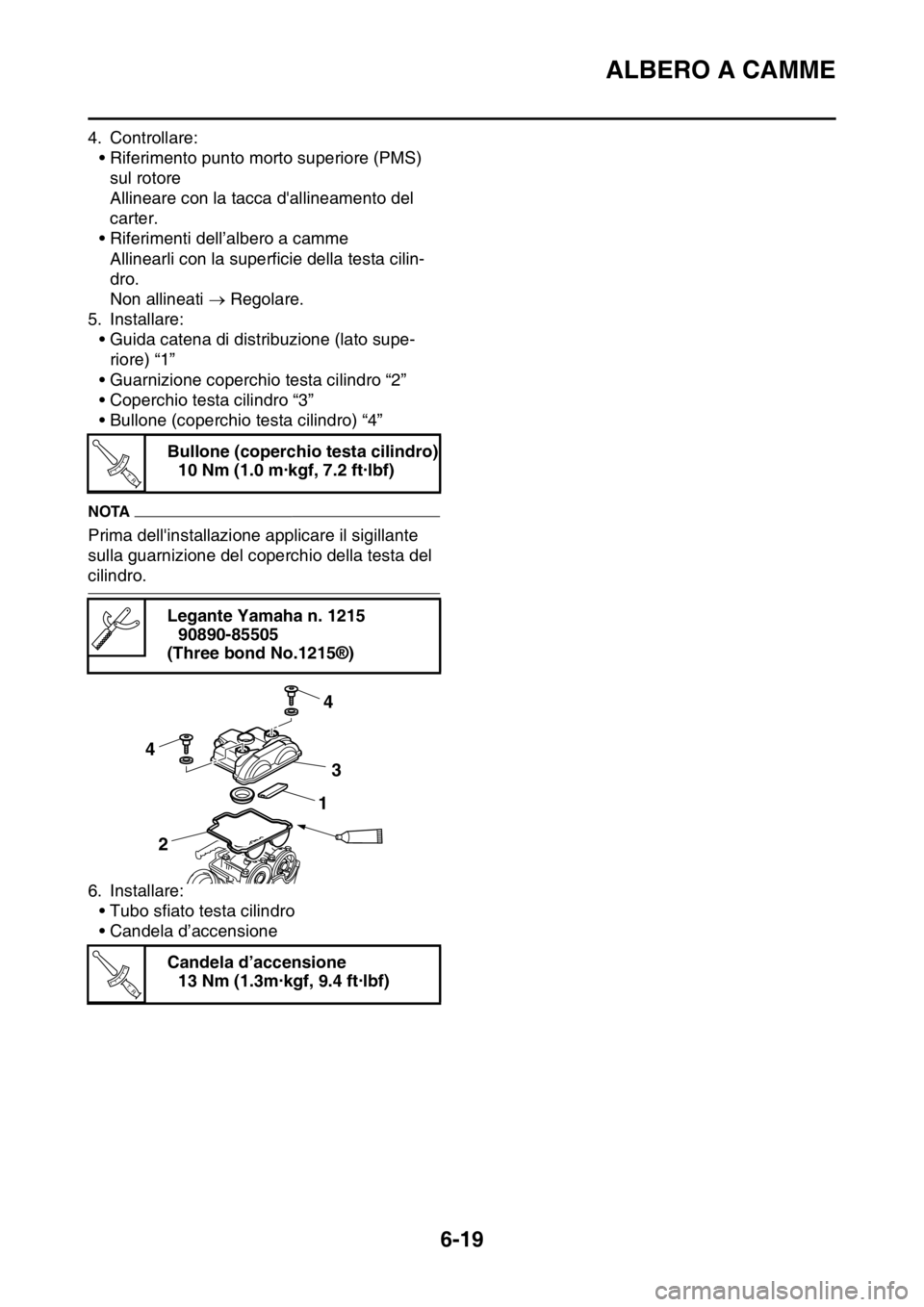

5. Installare:
• Guida catena di distribuzione (lato supe-
riore) “1”
• Guarnizione coperchio testa cilindro “2”
• Coperchio testa cilindro “3”
• Bullone (coperchio testa cilindro) “4”
NOTA
Prima dell'installazione applicare il sigillante
sulla guarnizione del coperchio della testa del
cilindro.
6. Installare:
• Tubo sfiato testa cilindro
• Candela d’accensioneBullone (coperchio testa cilindro)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Legante Yamaha n. 1215
90890-85505
(Three bond No.1215®)
Candela d’accensione
13 Nm (1.3m·kgf, 9.4 ft·lbf)
T R..
4
4
3
21
T R..

TESTA CILINDRO
6-20
HAS2GB3246
TESTA CILINDRO

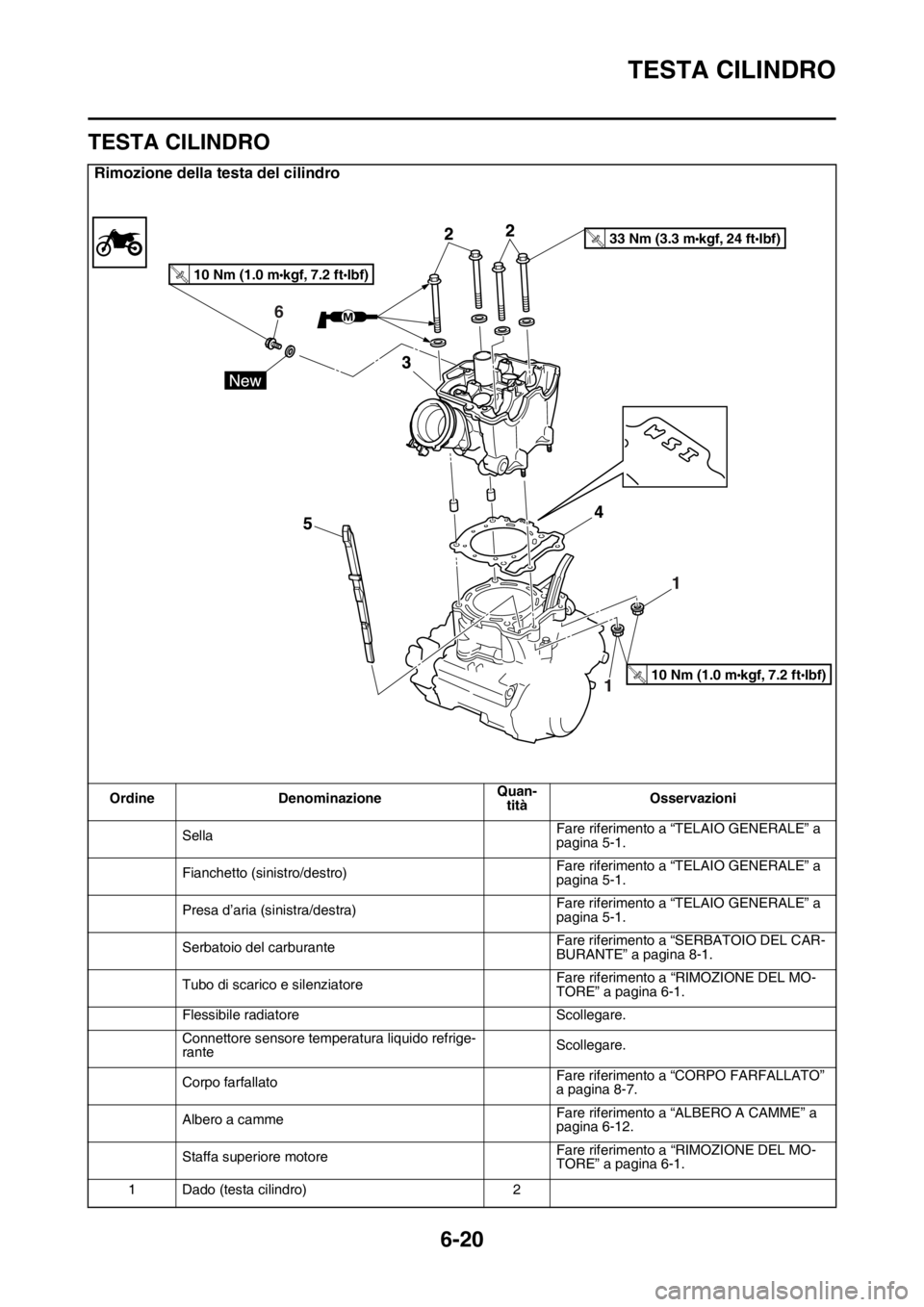

Rimozione della testa del cilindro
Ordine DenominazioneQuan-
titàOsservazioni
SellaFare riferimento a “TELAIO GENERALE” a
pagina 5-1.
Fianchetto (sinistro/destro)Fare riferimento a “TELAIO GENERALE” a
pagina 5-1.
Presa d’aria (sinistra/destra)Fare riferimento a “TELAIO GENERALE” a
pagina 5-1.
Serbatoio del carburanteFare riferimento a “SERBATOIO DEL CAR-
BURANTE” a pagina 8-1.
Tubo di scarico e silenziatoreFare riferimento a “RIMOZIONE DEL MO-
TORE” a pagina 6-1.
Flessibile radiatore Scollegare.
Connettore sensore temperatura liquido refrige-
ranteScollegare.
Corpo farfallatoFare riferimento a “CORPO FARFALLATO”
a pagina 8-7.
Albero a cammeFare riferimento a “ALBERO A CAMME” a
pagina 6-12.
Staffa superiore motoreFare riferimento a “RIMOZIONE DEL MO-
TORE” a pagina 6-1.
1 Dado (testa cilindro) 2
6
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
33 Nm (3.3 m kgf, 24 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.

TESTA CILINDRO
6-21
2 Bullone (testa cilindro) 4
3 Testa cilindro 1
4 Guarnizione testa cilindro 1
5 Guida catena di distribuzione (lato aspirazione) 1
6 Bullone di controllo dell’olio 1
Per l’installazione, invertire la procedura di
rimozione.
Rimozione della testa del cilindro
Ordine DenominazioneQuan-
titàOsservazioni
6
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
33 Nm (3.3 m kgf, 24 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
