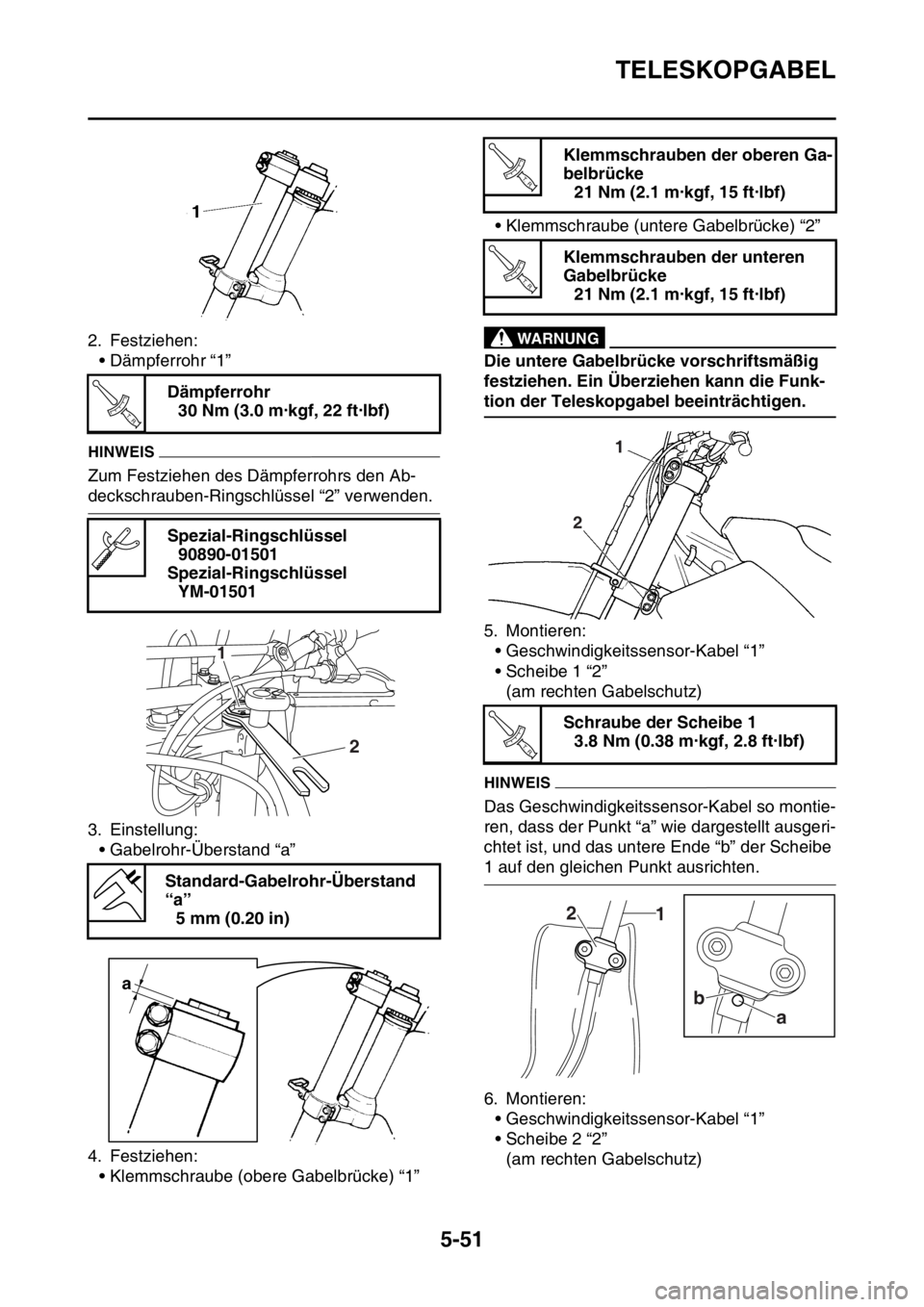

Page 211 of 444

TELESKOPGABEL
5-51
2. Festziehen:
• Dämpferrohr “1”
HINWEIS
Zum Festziehen des Dämpferrohrs den Ab-
deckschrauben-Ringschlüssel “2” verwenden.
3. Einstellung:
• Gabelrohr-Überstand “a”
4. Festziehen:
• Klemmschraube (obere Gabelbrücke) “1”• Klemmschraube (untere Gabelbrücke) “2”
EWA
WARNUNG
Die untere Gabelbrücke vorschriftsmäßig
festziehen. Ein Überziehen kann die Funk-
tion der Teleskopgabel beeinträchtigen.
5. Montieren:
• Geschwindigkeitssensor-Kabel “1”
• Scheibe 1 “2”
(am rechten Gabelschutz)
HINWEIS
Das Geschwindigkeitssensor-Kabel so montie-
ren, dass der Punkt “a” wie dargestellt ausgeri-
chtet ist, und das untere Ende “b” der Scheibe
1 auf den gleichen Punkt ausrichten.
6. Montieren:
• Geschwindigkeitssensor-Kabel “1”
• Scheibe 2 “2”
(am rechten Gabelschutz) Dämpferrohr
30 Nm (3.0 m·kgf, 22 ft·lbf)
Spezial-Ringschlüssel
90890-01501
Spezial-Ringschlüssel
YM-01501
Standard-Gabelrohr-Überstand
“a”
5 mm (0.20 in)
T R..
2
1
a
Klemmschrauben der oberen Ga-
belbrücke
21 Nm (2.1 m·kgf, 15 ft·lbf)
Klemmschrauben der unteren
Gabelbrücke
21 Nm (2.1 m·kgf, 15 ft·lbf)
Schraube der Scheibe 1
3.8 Nm (0.38 m·kgf, 2.8 ft·lbf)
T R..
T R..
21
T R..
1 2
a b
Page 212 of 444

TELESKOPGABEL
5-52
HINWEIS
Die Scheibe 2 in der dargestellten Richtung
montieren.
7. Montieren:
• Protektor “1”
• Protektor-Schraube “2”
8. Einstellung:
• Zugstufen-Dämpfungskraft
HINWEIS
Die Dämpfungs-Einstellschraube “1” handfest
anziehen und dann in die ursprüngliche Stel-
lung bringen.
9. Einstellung:
• Druckstufen-Dämpfungskraft
HINWEIS
Die Dämpfungs-Einstellschraube “1” handfest
anziehen und dann in die ursprüngliche Stel-
lung bringen. Schraube der Scheibe 2
0.5 Nm (0.05 m·kgf, 0.36 ft·lbf)
Protektor-Schraube
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
T R..
1
212
T R..
1
2
1
1
Page 213 of 444

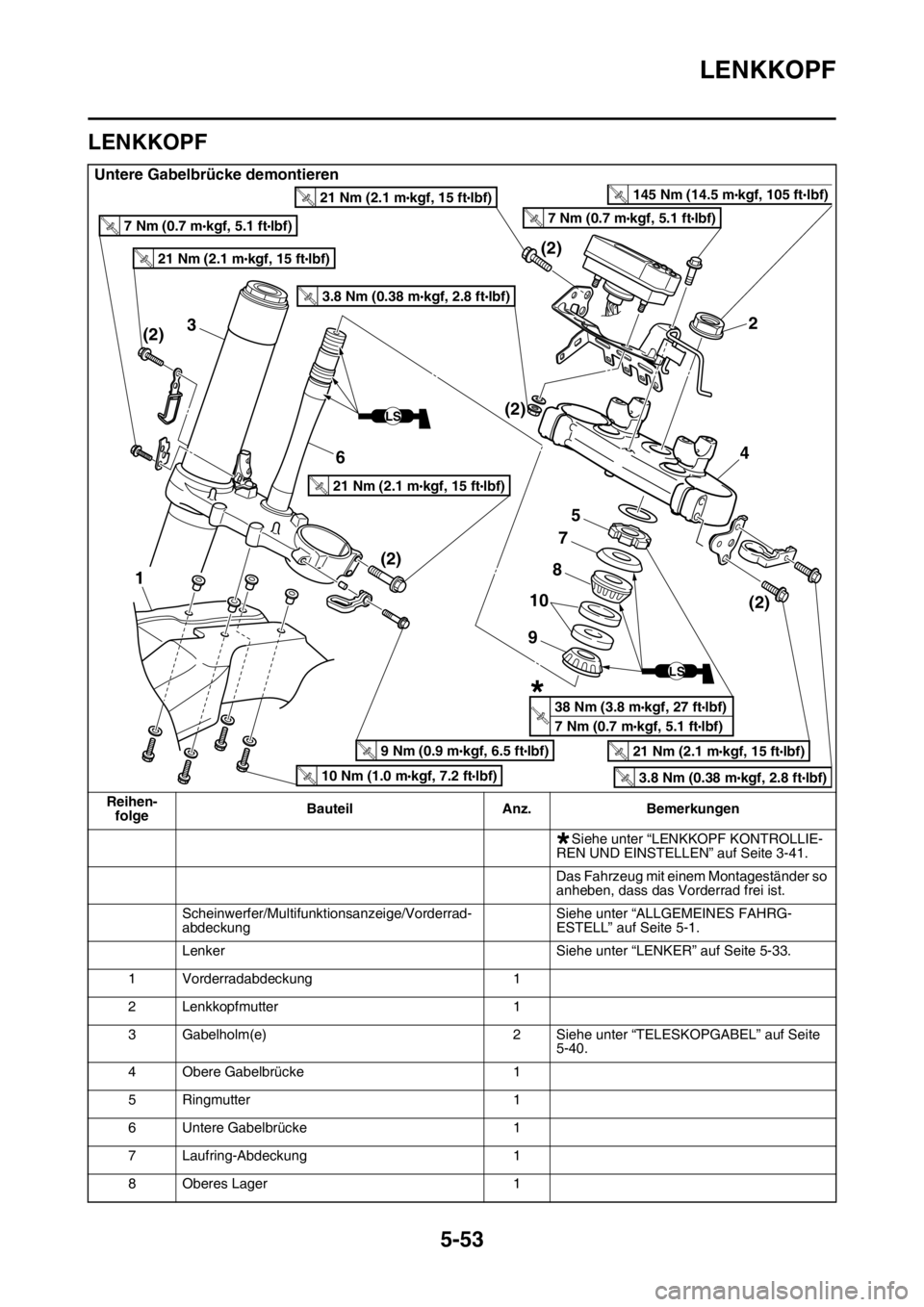

LENKKOPF
5-53
GAS2GB3205
LENKKOPF
Untere Gabelbrücke demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
Siehe unter “LENKKOPF KONTROLLIE-
REN UND EINSTELLEN” auf Seite 3-41.
Das Fahrzeug mit einem Montageständer so
anheben, dass das Vorderrad frei ist.
Scheinwerfer/Multifunktionsanzeige/Vorderrad-
abdeckungSiehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 5-1.
Lenker Siehe unter “LENKER” auf Seite 5-33.
1 Vorderradabdeckung 1
2 Lenkkopfmutter 1
3 Gabelholm(e) 2 Siehe unter “TELESKOPGABEL” auf Seite
5-40.
4 Obere Gabelbrücke 1
5 Ringmutter 1
6 Untere Gabelbrücke 1
7 Laufring-Abdeckung 1
8 Oberes Lager 1
2
4
5
7
3
(2)(2)
(2)
(2) (2)
1
6
8
9
10
LS
LS
T
.R.21 Nm (2.1 mlbf) kgf, 15 ft
T
.R.21 Nm (2.1 mlbf) kgf, 15 ft
T
.R.21 Nm (2.1 mlbf) kgf, 15 ft
T
.R.21 Nm (2.1 mlbf) kgf, 15 ft
T
.R.3.8 Nm (0.38 mlbf) kgf, 2.8 ft
T
.R.3.8 Nm (0.38 mlbf) kgf, 2.8 ft
T
.R.9 Nm (0.9 mlbf) kgf, 6.5 ft
T
.R.7 Nm (0.7 mlbf) kgf, 5.1 ftT
.R.7 Nm (0.7 mlbf) kgf, 5.1 ft
T
.R.10 Nm (1.0 mlbf) kgf, 7.2 ft
T
.R.145 Nm (14.5 mlbf) kgf, 105 ft
T
.R.38 Nm (3.8 mlbf) kgf, 27 ft
7 Nm (0.7 m
lbf) kgf, 5.1 ft
*
*

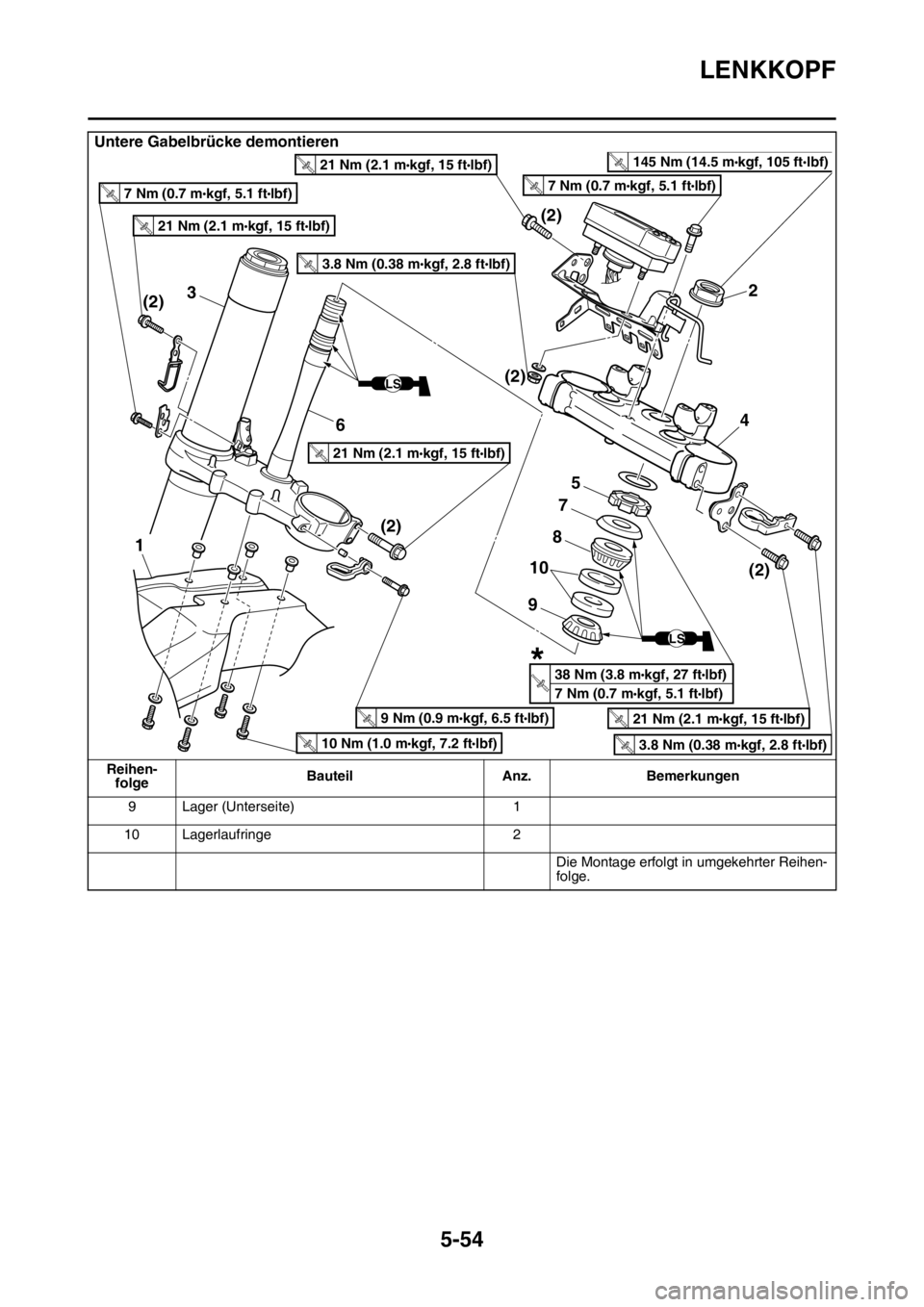

Page 214 of 444

LENKKOPF
5-54
9 Lager (Unterseite) 1
10 Lagerlaufringe 2
Die Montage erfolgt in umgekehrter Reihen-
folge.
Untere Gabelbrücke demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
2
4
5
7
3
(2)(2)
(2)
(2) (2)
1
6
8
9
10
LS
LS
T
.R.21 Nm (2.1 mlbf) kgf, 15 ft
T
.R.21 Nm (2.1 mlbf) kgf, 15 ft
T
.R.21 Nm (2.1 mlbf) kgf, 15 ft
T
.R.21 Nm (2.1 mlbf) kgf, 15 ft
T
.R.3.8 Nm (0.38 mlbf) kgf, 2.8 ft
T
.R.3.8 Nm (0.38 mlbf) kgf, 2.8 ft
T
.R.9 Nm (0.9 mlbf) kgf, 6.5 ft
T
.R.7 Nm (0.7 mlbf) kgf, 5.1 ftT
.R.7 Nm (0.7 mlbf) kgf, 5.1 ft
T
.R.10 Nm (1.0 mlbf) kgf, 7.2 ft
T
.R.145 Nm (14.5 mlbf) kgf, 105 ft
T
.R.38 Nm (3.8 mlbf) kgf, 27 ft
7 Nm (0.7 m
lbf) kgf, 5.1 ft
*

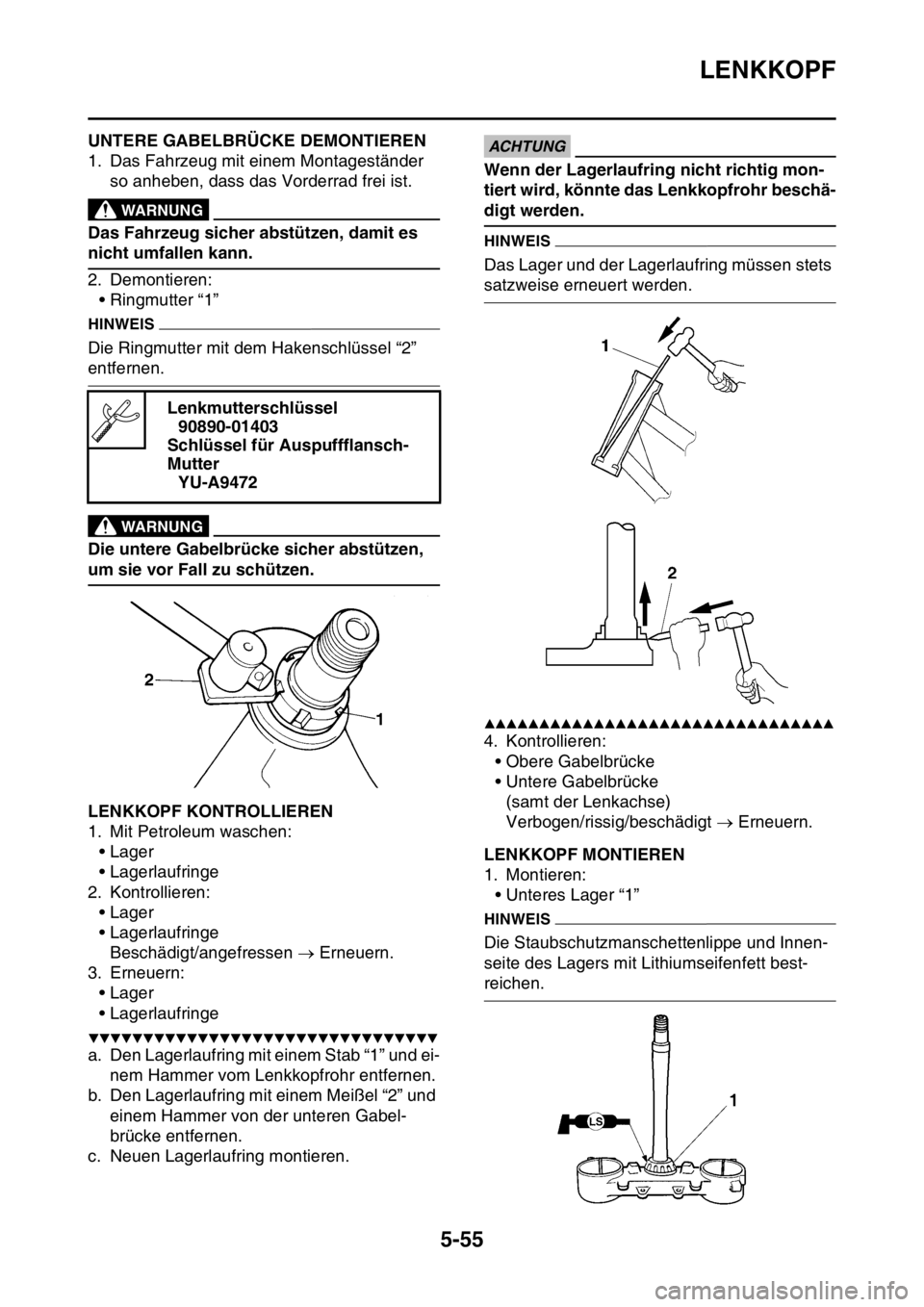

Page 215 of 444

LENKKOPF
5-55
GAS2GB3206UNTERE GABELBRÜCKE DEMONTIEREN
1. Das Fahrzeug mit einem Montageständer
so anheben, dass das Vorderrad frei ist.
EWA
WARNUNG
Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
2. Demontieren:
• Ringmutter “1”
HINWEIS
Die Ringmutter mit dem Hakenschlüssel “2”
entfernen.
EWA
WARNUNG
Die untere Gabelbrücke sicher abstützen,
um sie vor Fall zu schützen.
GAS2GB3207LENKKOPF KONTROLLIEREN
1. Mit Petroleum waschen:
• Lager
• Lagerlaufringe
2. Kontrollieren:
• Lager
• Lagerlaufringe
Beschädigt/angefressen Erneuern.
3. Erneuern:
• Lager
• Lagerlaufringe
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Den Lagerlaufring mit einem Stab “1” und ei-
nem Hammer vom Lenkkopfrohr entfernen.
b. Den Lagerlaufring mit einem Meißel “2” und
einem Hammer von der unteren Gabel-
brücke entfernen.
c. Neuen Lagerlaufring montieren.
ECA
ACHTUNG
Wenn der Lagerlaufring nicht richtig mon-
tiert wird, könnte das Lenkkopfrohr beschä-
digt werden.
HINWEIS
Das Lager und der Lagerlaufring müssen stets
satzweise erneuert werden.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
4. Kontrollieren:
• Obere Gabelbrücke
• Untere Gabelbrücke
(samt der Lenkachse)
Verbogen/rissig/beschädigt Erneuern.
GAS2GB3208LENKKOPF MONTIEREN
1. Montieren:
• Unteres Lager “1”
HINWEIS
Die Staubschutzmanschettenlippe und Innen-
seite des Lagers mit Lithiumseifenfett best-
reichen. Lenkmutterschlüssel
90890-01403
Schlüssel für Auspuffflansch-
Mutter
YU-A9472

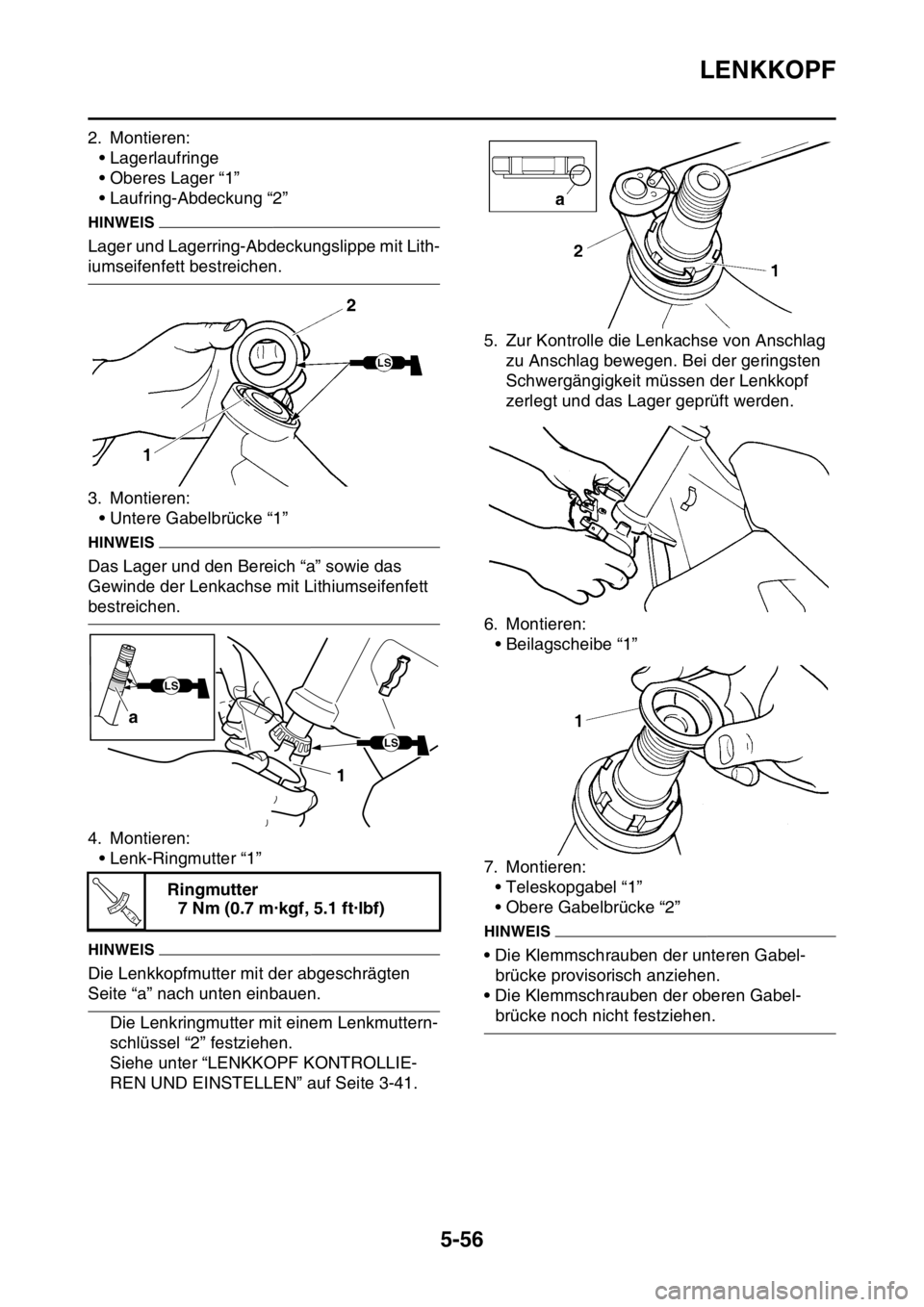

Page 216 of 444

LENKKOPF
5-56
2. Montieren:
• Lagerlaufringe
• Oberes Lager “1”
• Laufring-Abdeckung “2”
HINWEIS
Lager und Lagerring-Abdeckungslippe mit Lith-
iumseifenfett bestreichen.
3. Montieren:
• Untere Gabelbrücke “1”
HINWEIS
Das Lager und den Bereich “a” sowie das
Gewinde der Lenkachse mit Lithiumseifenfett
bestreichen.
4. Montieren:
• Lenk-Ringmutter “1”
HINWEIS
Die Lenkkopfmutter mit der abgeschrägten
Seite “a” nach unten einbauen.
Die Lenkringmutter mit einem Lenkmuttern-
schlüssel “2” festziehen.
Siehe unter “LENKKOPF KONTROLLIE-
REN UND EINSTELLEN” auf Seite 3-41.5. Zur Kontrolle die Lenkachse von Anschlag
zu Anschlag bewegen. Bei der geringsten
Schwergängigkeit müssen der Lenkkopf
zerlegt und das Lager geprüft werden.
6. Montieren:
• Beilagscheibe “1”
7. Montieren:
• Teleskopgabel “1”
• Obere Gabelbrücke “2”
HINWEIS
• Die Klemmschrauben der unteren Gabel-
brücke provisorisch anziehen.
• Die Klemmschrauben der oberen Gabel-
brücke noch nicht festziehen. Ringmutter
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
LS
1 a
LSLS
T R..
Page 217 of 444

LENKKOPF
5-57
8. Montieren:
• Lenkkopfmutter “1”
HINWEIS
Beim Einbau die Kontaktfläche der Lenkkopf-
mutter mit Lithiumseifenfett bestreichen.
9. Nach dem festziehen der Mutter die Len-
kung auf Schwergängigkeit kontrollieren.
Bei Schwergängigkeit die Lenkkopfmutter
allmählich lockern.
10.Einstellung:
• Gabelrohr-Überstand “a”
11.Festziehen:
• Klemmschraube (obere Gabelbrücke) “1”• Klemmschraube (untere Gabelbrücke) “2”
EWA
WARNUNG
Die untere Gabelbrücke vorschriftsmäßig
festziehen. Ein Überziehen kann die Funk-
tion der Teleskopgabel beeinträchtigen.
12.Montieren:
• Geschwindigkeitssensor-Kabelhalterung “1”
• Geschwindigkeitssensor-Kabelklemme “2”
HINWEIS
• Das Ende der Geschwindigkeitssensor-Ka-
belhalterung in das Loch in der unteren Ga-
belbrücke “a” einführen.
• So installieren, dass die Markierung “b” am
Geschwindigkeitssensor-Kabel mit der Ge-
schwindigkeitssensor-Kabel-Halterungs-
kante ausgerichtet ist.
• Die Geschwindigkeitssensor-Kabelklemme
montieren und dabei in die Bohrung “c” in die
Geschwindigkeitssensor-Kabelhalterung ein-
führen. Lenkkopfmutter
145 Nm (14.5 m·kgf, 105 ft·lbf)
Standard-Gabelrohr-Überstand
“a”
5 mm (0.20 in)
T R..
a
Klemmschrauben der oberen Ga-
belbrücke
21 Nm (2.1 m·kgf, 15 ft·lbf)
Klemmschrauben der unteren
Gabelbrücke
21 Nm (2.1 m·kgf, 15 ft·lbf)
Schraube der Geschwindigkeits-
sensor-Kabelhalterung
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
Schraube der Geschwindigkeits-
sensor-Kabelklemme
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
T R..
T R..
21
T R..
Page 218 of 444

LENKKOPF
5-58
Page 219 of 444

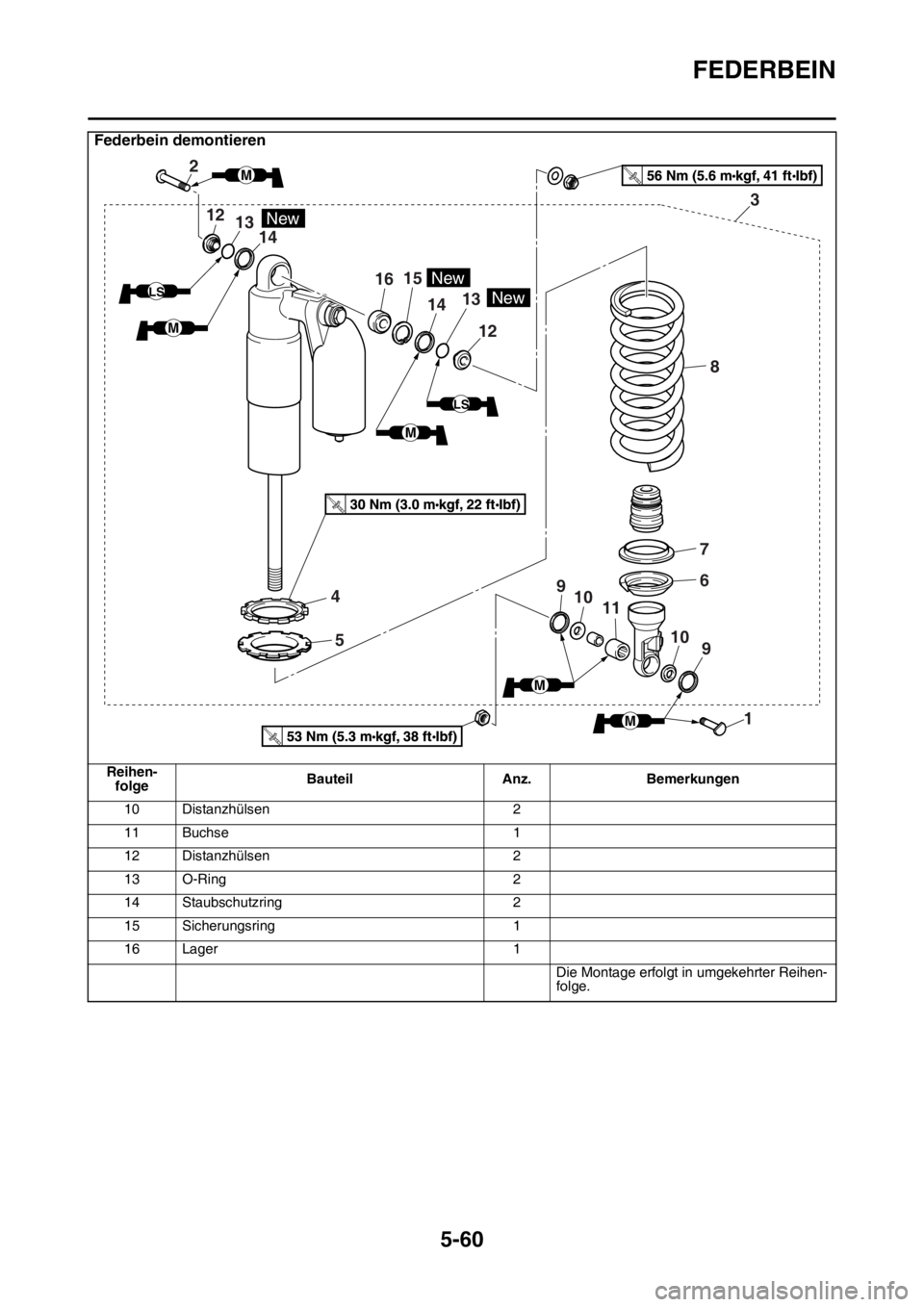

FEDERBEIN
5-59
GAS2GB3209
FEDERBEIN
Federbein demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
SitzbankSiehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 5-1.
Seitenabdeckung (links/rechts)Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 5-1.
Lufthutze (links/rechts)Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 5-1.
KraftstofftankSiehe unter “KRAFTSTOFFTANK” auf Seite
8-1.
1 Untere Federbein-Schraube 1
2 Federbein-Schraube oben 1
3 Federbein 1
4 Kontermuttern 1
5Einstellmutter 1
6 Federführung unten 1
7 Federführung oben 1
8 Feder 1
9 Staubschutzring 2
2
12
1615
1413
12
14
4
5
7
6
83
9
9 10
10 11
1
New
New
13New
LS
LS
M
M
M
M
M
Page 220 of 444

FEDERBEIN
5-60
10 Distanzhülsen 2
11 Buchse 1
12 Distanzhülsen 2
13 O-Ring 2
14 Staubschutzring 2
15 Sicherungsring 1
16 Lager 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
Federbein demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
2
12
1615
1413
12
14
4
5
7
6
83
9
9 10
10 11
1
New
New
13New
LS
LS
M
M
M
M
M
