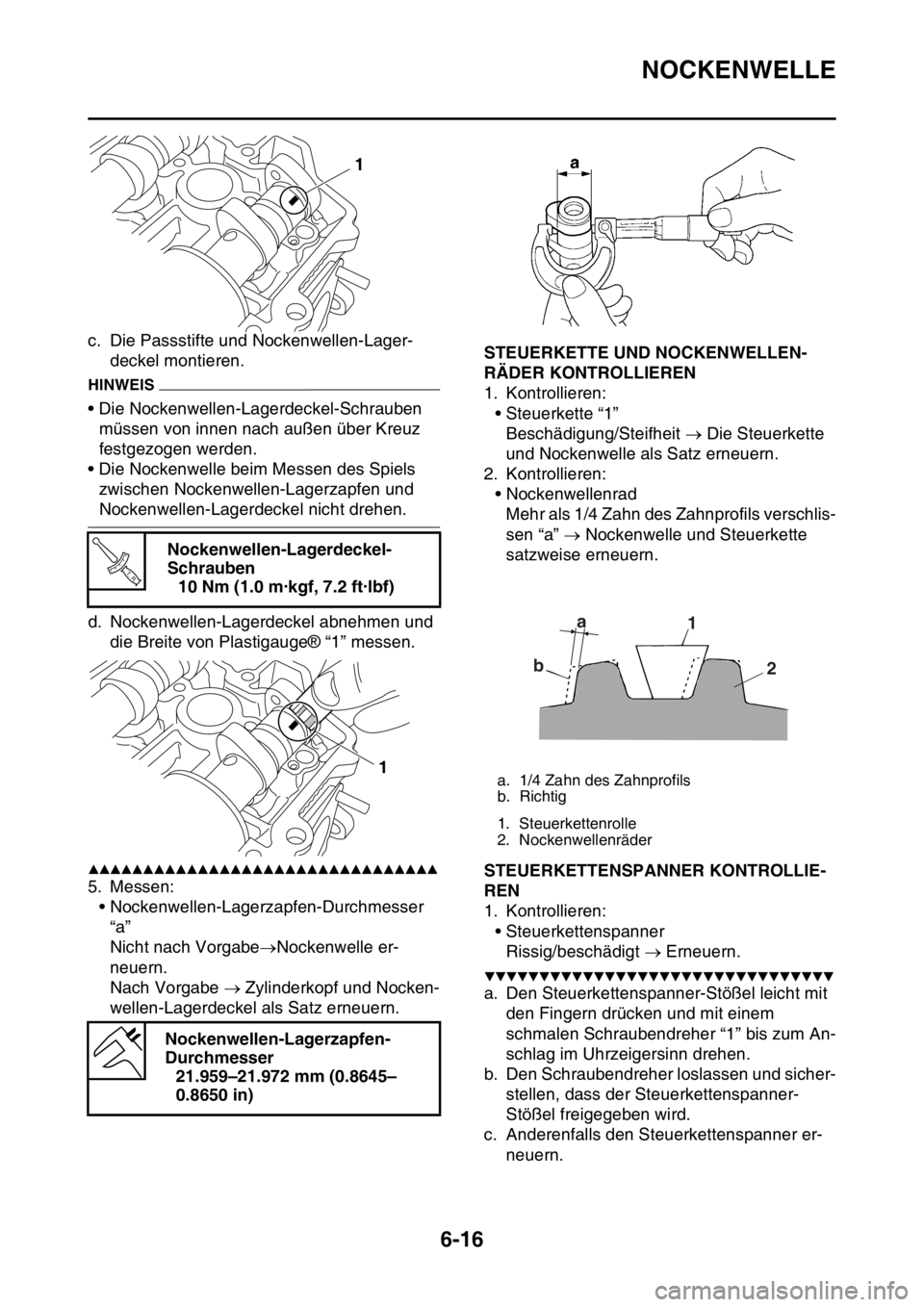

NOCKENWELLE
6-16
c. Die Passstifte und Nockenwellen-Lager-
deckel montieren.
HINWEIS
• Die Nockenwellen-Lagerdeckel-Schrauben
müssen von innen nach außen über Kreuz
festgezogen werden.
• Die Nockenwelle beim Messen des Spiels
zwischen Nockenwellen-Lagerzapfen und
Nockenwellen-Lagerdeckel nicht drehen.
d. Nockenwellen-Lagerdeckel abnehmen und
die Breite von Plastigauge® “1” messen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
5. Messen:
• Nockenwellen-Lagerzapfen-Durchmesser
“a”
Nicht nach VorgabeNockenwelle er-
neuern.
Nach Vorgabe Zylinderkopf und Nocken-
wellen-Lagerdeckel als Satz erneuern.
GAS2GB3242STEUERKETTE UND NOCKENWELLEN-
RÄDER KONTROLLIEREN
1. Kontrollieren:
• Steuerkette “1”
Beschädigung/Steifheit Die Steuerkette
und Nockenwelle als Satz erneuern.
2. Kontrollieren:
• Nockenwellenrad
Mehr als 1/4 Zahn des Zahnprofils verschlis-
sen “a” Nockenwelle und Steuerkette
satzweise erneuern.

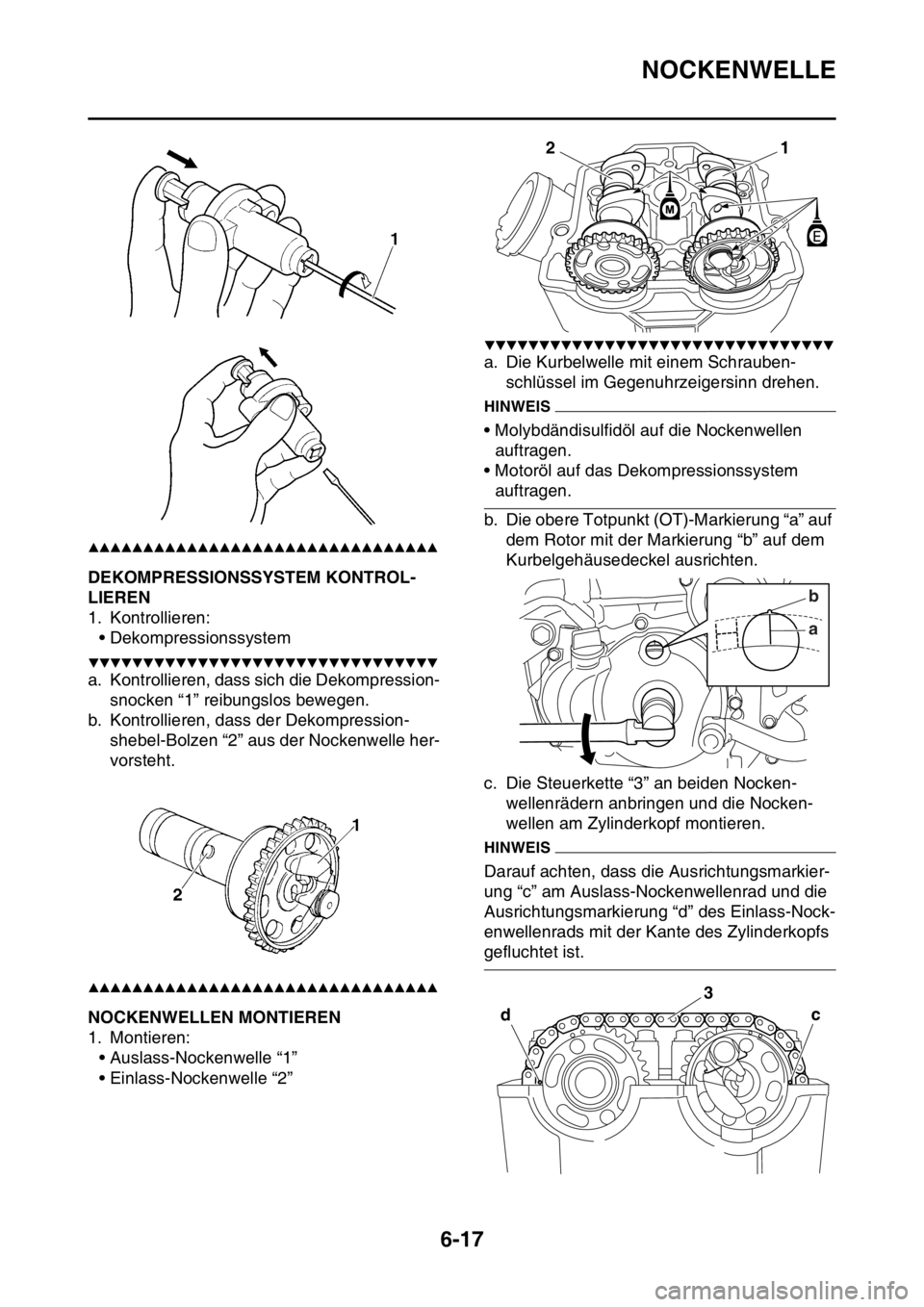

GAS2GB3243STEUERKETTENSPANNER KONTROLLIE-
REN
1. Kontrollieren:
• Steuerkettenspanner
Rissig/beschädigt Erneuern.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Den Steuerkettenspanner-Stößel leicht mit
den Fingern drücken und mit einem
schmalen Schraubendreher “1” bis zum An-
schlag im Uhrzeigersinn drehen.
b. Den Schraubendreher loslassen und sicher-
stellen, dass der Steuerkettenspanner-
Stößel freigegeben wird.
c. Anderenfalls den Steuerkettenspanner er-
neuern. Nockenwellen-Lagerdeckel-
Schrauben
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Nockenwellen-Lagerzapfen-
Durchmesser
21.959–21.972 mm (0.8645–
0.8650 in)
1
T R..
1a. 1/4 Zahn des Zahnprofils
b. Richtig
1. Steuerkettenrolle
2. Nockenwellenräder
a
b1
2
Page 252 of 444

NOCKENWELLE
6-17
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS2GB3244DEKOMPRESSIONSSYSTEM KONTROL-
LIEREN
1. Kontrollieren:
• Dekompressionssystem
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Kontrollieren, dass sich die Dekompression-
snocken “1” reibungslos bewegen.
b. Kontrollieren, dass der Dekompression-
shebel-Bolzen “2” aus der Nockenwelle her-
vorsteht.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS2GB3245NOCKENWELLEN MONTIEREN
1. Montieren:
• Auslass-Nockenwelle “1”
• Einlass-Nockenwelle “2”
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Die Kurbelwelle mit einem Schrauben-
schlüssel im Gegenuhrzeigersinn drehen.
HINWEIS
• Molybdändisulfidöl auf die Nockenwellen
auftragen.
• Motoröl auf das Dekompressionssystem
auftragen.
b. Die obere Totpunkt (OT)-Markierung “a” auf
dem Rotor mit der Markierung “b” auf dem
Kurbelgehäusedeckel ausrichten.
c. Die Steuerkette “3” an beiden Nocken-
wellenrädern anbringen und die Nocken-
wellen am Zylinderkopf montieren.
HINWEIS
Darauf achten, dass die Ausrichtungsmarkier-
ung “c” am Auslass-Nockenwellenrad und die
Ausrichtungsmarkierung “d” des Einlass-Nock-
enwellenrads mit der Kante des Zylinderkopfs
gefluchtet ist.
1
2
ab
dc
3
Page 253 of 444

NOCKENWELLE
6-18
ECA
ACHTUNG
Die Kurbelwelle darf während der Nokken-
wellen-Montage nicht gedreht werden. Dies
führt zu Schäden oder falschen Ventil-
steuerzeiten.
d. Die Clips, die Nockenwellen-Lagerdeckel
und die Schrauben (Nockenwellen-Lager-
deckel) montieren.
HINWEIS
• Den Zylinderkopf vor der Montage der Sicher-
ungsringe mit einem sauberen Tuch abdeck-
en, damit diese sich nicht lösen und in das
Zylinderkopfinnere rutschen können.
• Motoröl auf die Gewinde und Kontaktflächen
auftragen.
• Die Schrauben in der abgebildeten Reihen-
folge in zwei bis drei Schritten
vorschriftsmäßig festziehen.
ECA
ACHTUNG
Um Schäden an Zylinderkopf, Nocken-
wellen und Nockenwellen- Lagerdeckeln zu
vermeiden, müssen die Lagerdeckel-
Schrauben gleichmäßig festgezogen
werden.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲

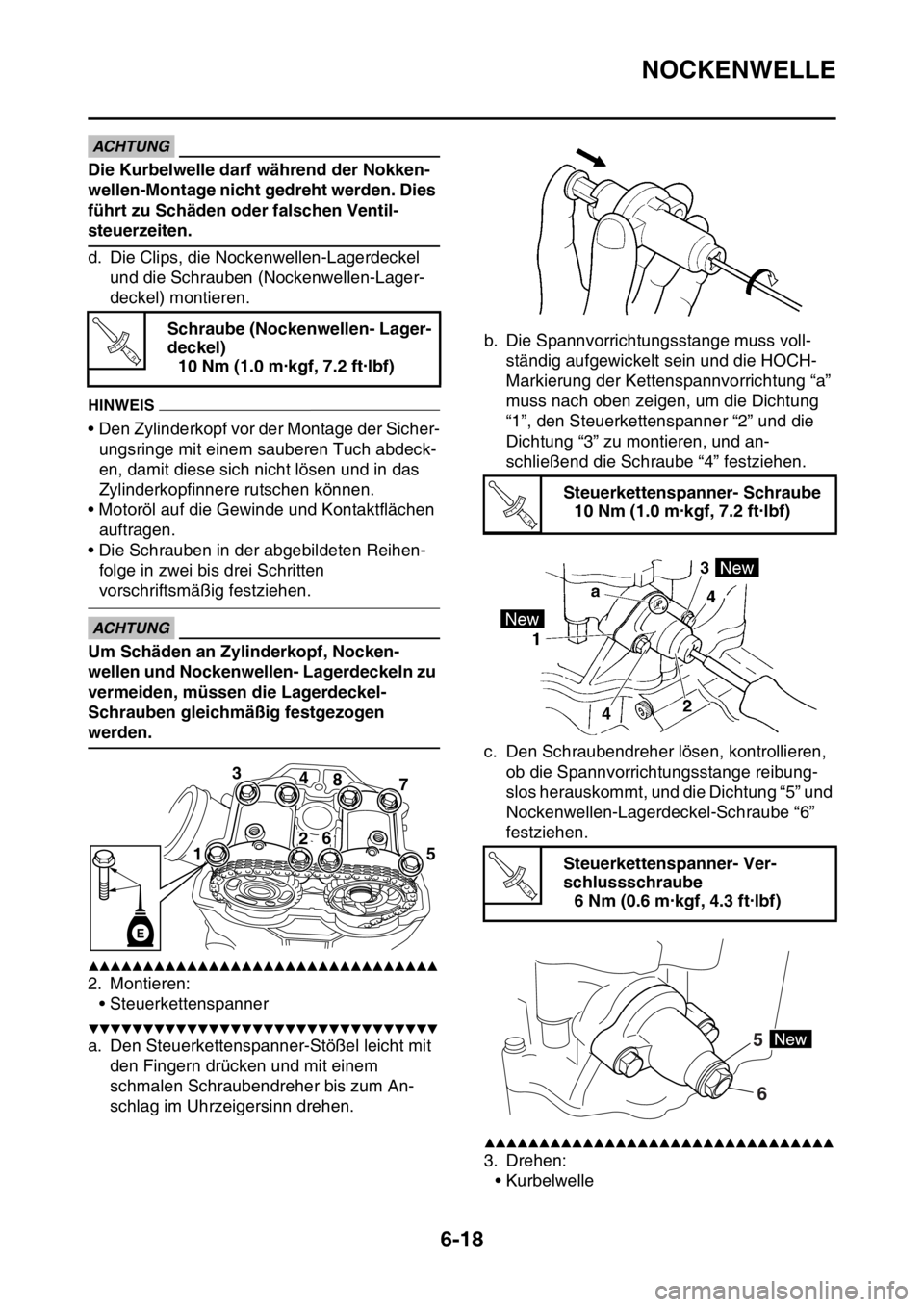

2. Montieren:
• Steuerkettenspanner
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Den Steuerkettenspanner-Stößel leicht mit
den Fingern drücken und mit einem
schmalen Schraubendreher bis zum An-
schlag im Uhrzeigersinn drehen.b. Die Spannvorrichtungsstange muss voll-
ständig aufgewickelt sein und die HOCH-
Markierung der Kettenspannvorrichtung “a”
muss nach oben zeigen, um die Dichtung
“1”, den Steuerkettenspanner “2” und die
Dichtung “3” zu montieren, und an-
schließend die Schraube “4” festziehen.
c. Den Schraubendreher lösen, kontrollieren,
ob die Spannvorrichtungsstange reibung-
slos herauskommt, und die Dichtung “5” und
Nockenwellen-Lagerdeckel-Schraube “6”
festziehen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Drehen:
• Kurbelwelle Schraube (Nockenwellen- Lager-
deckel)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
T R..
3
4
8
7
15
26
E
Steuerkettenspanner- Schraube
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Steuerkettenspanner- Ver-
schlussschraube
6 Nm (0.6 m·kgf, 4.3 ft·lbf)
T R..
T R..
6 5
Page 254 of 444

NOCKENWELLE
6-19
(mehrere Umdrehungen im Gegenuhrzei-
gersinn)
4. Kontrollieren:
• Oberer Totpunkt (OT) Markierung am Rotor
Auf die entsprechende Gegenmarkierung
am Kurbelgehäusedeckel ausrichten.
• Nockenwellen-Markierungen
Auf die Zylinderkopf-Passfläche ausrichten.
Nicht ausgerichtet Korrigieren.

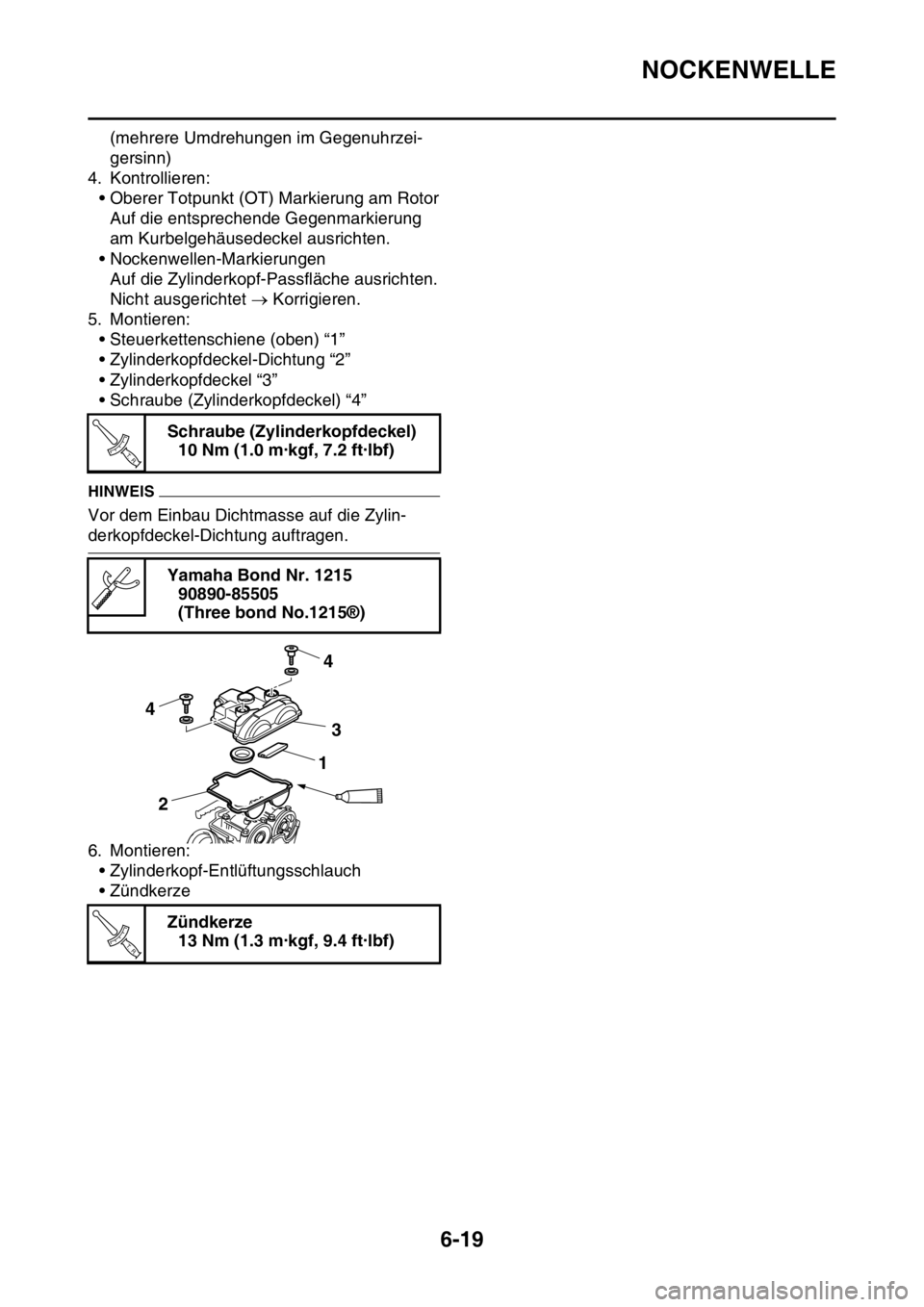

5. Montieren:
• Steuerkettenschiene (oben) “1”
• Zylinderkopfdeckel-Dichtung “2”
• Zylinderkopfdeckel “3”
• Schraube (Zylinderkopfdeckel) “4”
HINWEIS
Vor dem Einbau Dichtmasse auf die Zylin-
derkopfdeckel-Dichtung auftragen.
6. Montieren:
• Zylinderkopf-Entlüftungsschlauch
• ZündkerzeSchraube (Zylinderkopfdeckel)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Yamaha Bond Nr. 1215
90890-85505
(Three bond No.1215®)
Zündkerze
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
T R..
4
4
3
21
T R..
Page 255 of 444

ZYLINDERKOPF
6-20
GAS2GB3246

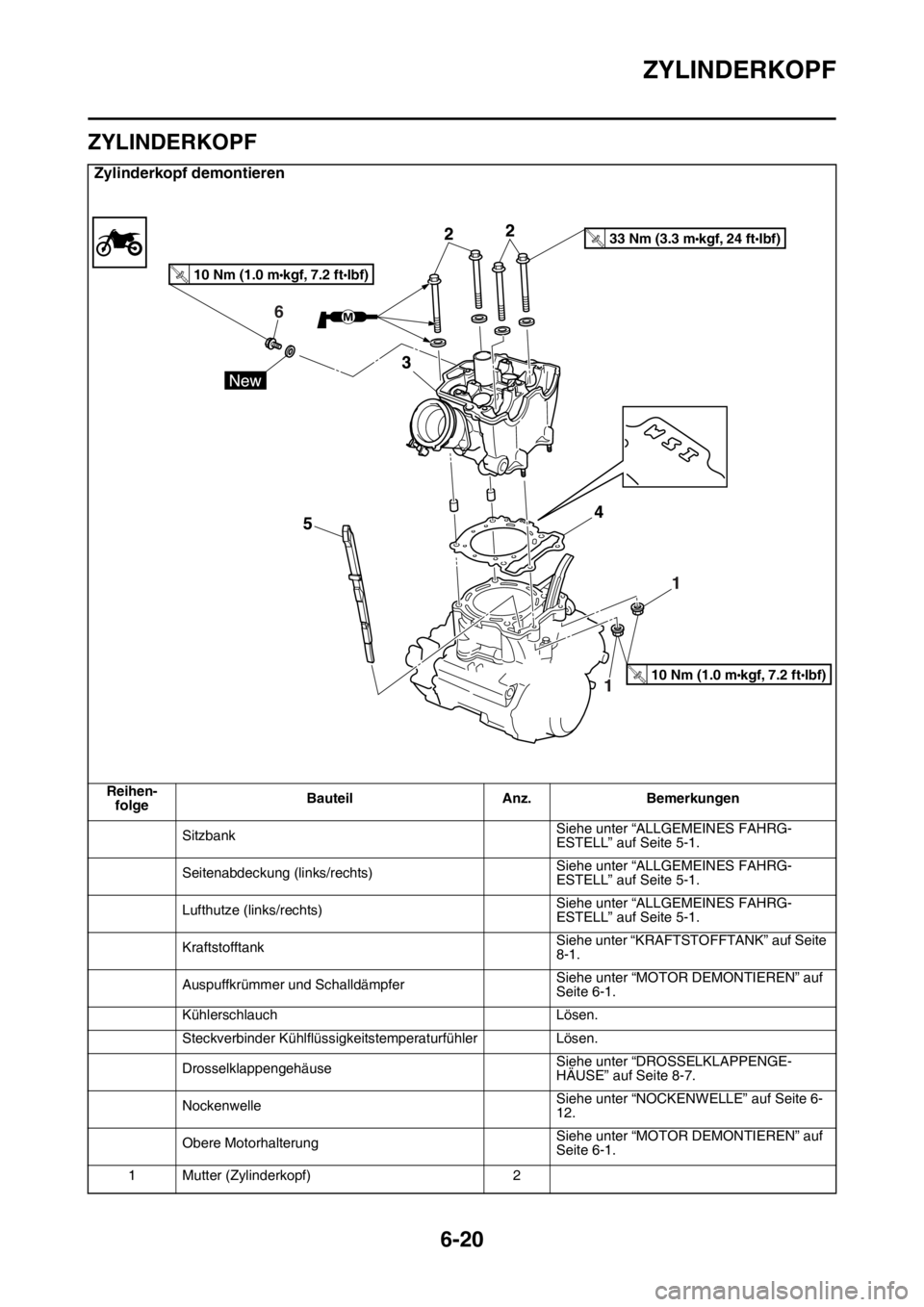

ZYLINDERKOPF
Zylinderkopf demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
SitzbankSiehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 5-1.
Seitenabdeckung (links/rechts)Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 5-1.
Lufthutze (links/rechts)Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 5-1.
KraftstofftankSiehe unter “KRAFTSTOFFTANK” auf Seite
8-1.
Auspuffkrümmer und SchalldämpferSiehe unter “MOTOR DEMONTIEREN” auf
Seite 6-1.
Kühlerschlauch Lösen.
Steckverbinder Kühlflüssigkeitstemperaturfühler Lösen.
DrosselklappengehäuseSiehe unter “DROSSELKLAPPENGE-
HÄUSE” auf Seite 8-7.
NockenwelleSiehe unter “NOCKENWELLE” auf Seite 6-
12.
Obere MotorhalterungSiehe unter “MOTOR DEMONTIEREN” auf
Seite 6-1.
1 Mutter (Zylinderkopf) 2
6
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
33 Nm (3.3 m kgf, 24 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
Page 256 of 444

ZYLINDERKOPF
6-21
2 Zylinderkopf-Schrauben 4
3 Zylinderkopf 1
4 Zylinderkopf-Dichtung 1
5 Steuerkettenschiene (einlassseitig) 1
6 Ölkontrollschraube 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
Zylinderkopf demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
6
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
33 Nm (3.3 m kgf, 24 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
Page 257 of 444

ZYLINDERKOPF
6-22
GAS2GB3247ZYLINDERKOPF DEMONTIEREN

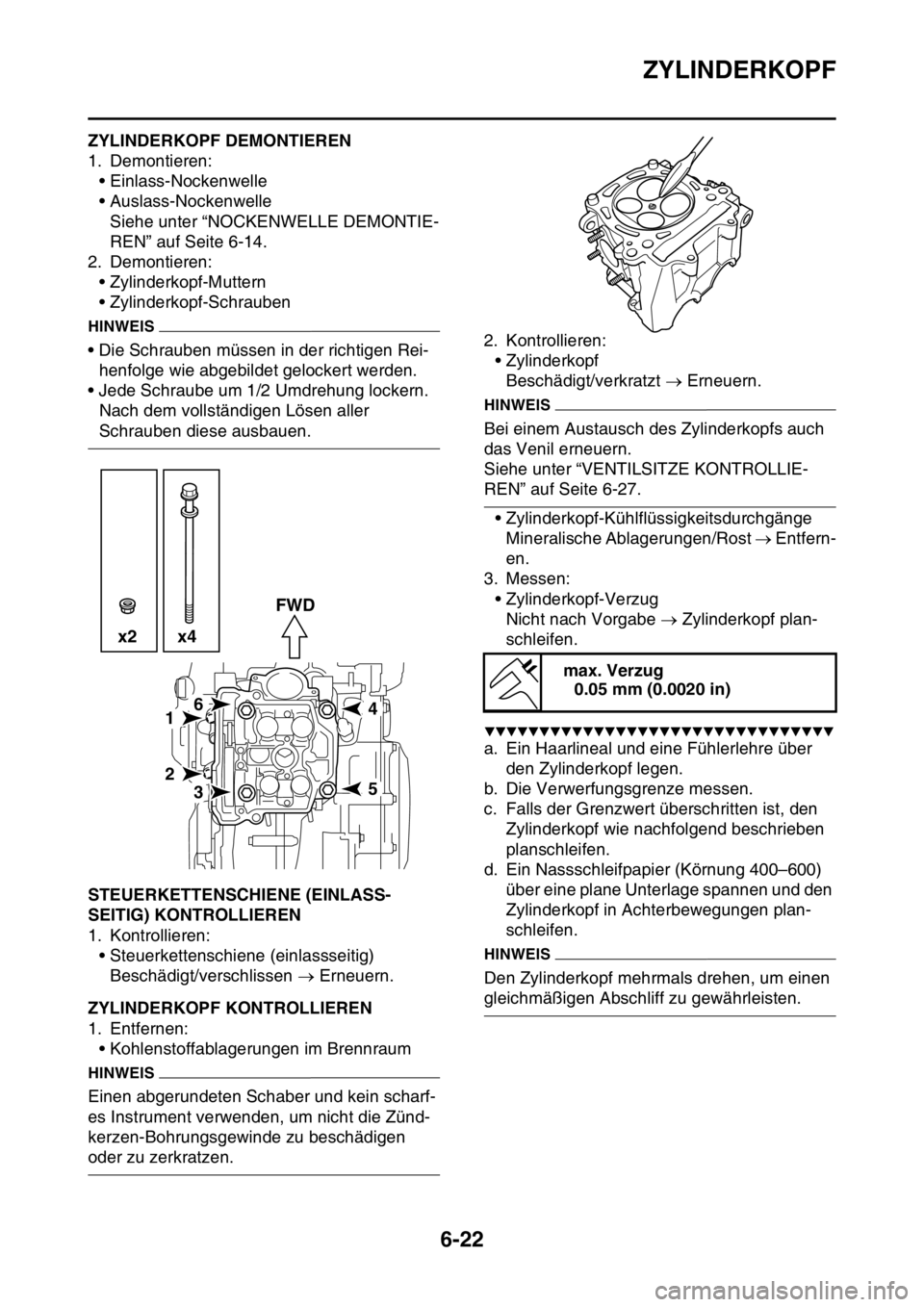

1. Demontieren:
• Einlass-Nockenwelle
• Auslass-Nockenwelle
Siehe unter “NOCKENWELLE DEMONTIE-
REN” auf Seite 6-14.
2. Demontieren:
• Zylinderkopf-Muttern
• Zylinderkopf-Schrauben
HINWEIS
• Die Schrauben müssen in der richtigen Rei-
henfolge wie abgebildet gelockert werden.
• Jede Schraube um 1/2 Umdrehung lockern.
Nach dem vollständigen Lösen aller
Schrauben diese ausbauen.
GAS2GB3248STEUERKETTENSCHIENE (EINLASS-
SEITIG) KONTROLLIEREN
1. Kontrollieren:
• Steuerkettenschiene (einlassseitig)
Beschädigt/verschlissen Erneuern.
GAS2GB3249ZYLINDERKOPF KONTROLLIEREN
1. Entfernen:
• Kohlenstoffablagerungen im Brennraum
HINWEIS
Einen abgerundeten Schaber und kein scharf-
es Instrument verwenden, um nicht die Zünd-
kerzen-Bohrungsgewinde zu beschädigen
oder zu zerkratzen.2. Kontrollieren:
• Zylinderkopf
Beschädigt/verkratzt Erneuern.
HINWEIS
Bei einem Austausch des Zylinderkopfs auch
das Venil erneuern.
Siehe unter “VENTILSITZE KONTROLLIE-
REN” auf Seite 6-27.
• Zylinderkopf-Kühlflüssigkeitsdurchgänge
Mineralische Ablagerungen/Rost Entfern-
en.
3. Messen:
• Zylinderkopf-Verzug
Nicht nach Vorgabe Zylinderkopf plan-
schleifen.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Ein Haarlineal und eine Fühlerlehre über
den Zylinderkopf legen.
b. Die Verwerfungsgrenze messen.
c. Falls der Grenzwert überschritten ist, den
Zylinderkopf wie nachfolgend beschrieben
planschleifen.
d. Ein Nassschleifpapier (Körnung 400–600)
über eine plane Unterlage spannen und den
Zylinderkopf in Achterbewegungen plan-
schleifen.
HINWEIS
Den Zylinderkopf mehrmals drehen, um einen
gleichmäßigen Abschliff zu gewährleisten.
61
2
35
4 x2 x4FWD
max. Verzug
0.05 mm (0.0020 in)
Page 258 of 444

ZYLINDERKOPF
6-23
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲

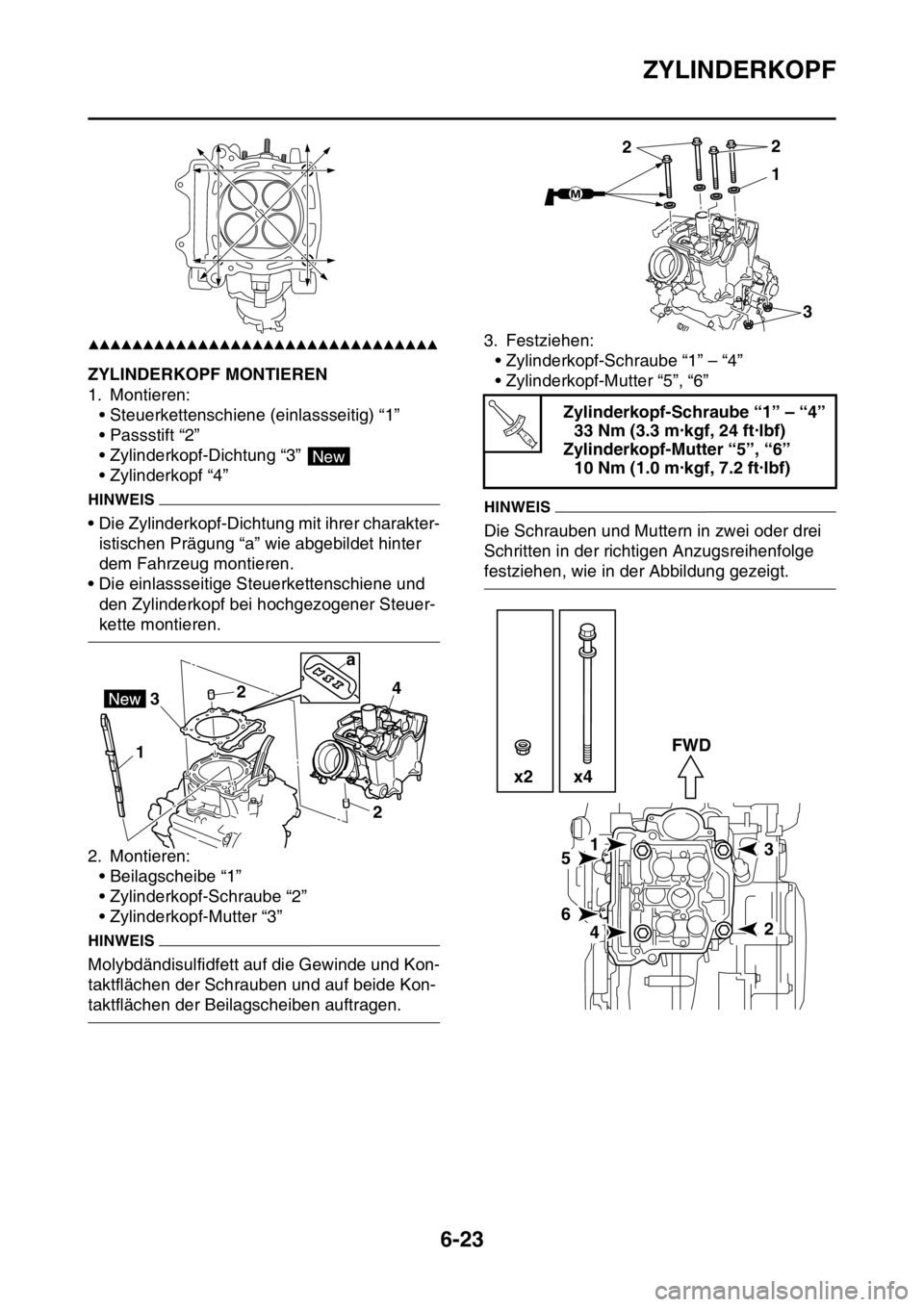

GAS2GB3250ZYLINDERKOPF MONTIEREN
1. Montieren:
• Steuerkettenschiene (einlassseitig) “1”
• Passstift “2”
• Zylinderkopf-Dichtung “3”
• Zylinderkopf “4”
HINWEIS
• Die Zylinderkopf-Dichtung mit ihrer charakter-
istischen Prägung “a” wie abgebildet hinter
dem Fahrzeug montieren.
• Die einlassseitige Steuerkettenschiene und
den Zylinderkopf bei hochgezogener Steuer-
kette montieren.
2. Montieren:
• Beilagscheibe “1”
• Zylinderkopf-Schraube “2”
• Zylinderkopf-Mutter “3”
HINWEIS
Molybdändisulfidfett auf die Gewinde und Kon-
taktflächen der Schrauben und auf beide Kon-
taktflächen der Beilagscheiben auftragen.3. Festziehen:
• Zylinderkopf-Schraube “1” – “4”
• Zylinderkopf-Mutter “5”, “6”
HINWEIS
Die Schrauben und Muttern in zwei oder drei
Schritten in der richtigen Anzugsreihenfolge
festziehen, wie in der Abbildung gezeigt.
New
12
24
3
a
Zylinderkopf-Schraube “1” – “4”
33 Nm (3.3 m·kgf, 24 ft·lbf)
Zylinderkopf-Mutter “5”, “6”
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
3 22
T R..
15
6
42
3 FWD
x2 x4
Page 259 of 444

VENTILE UND VENTILFEDERN
6-24
GAS2GB3251

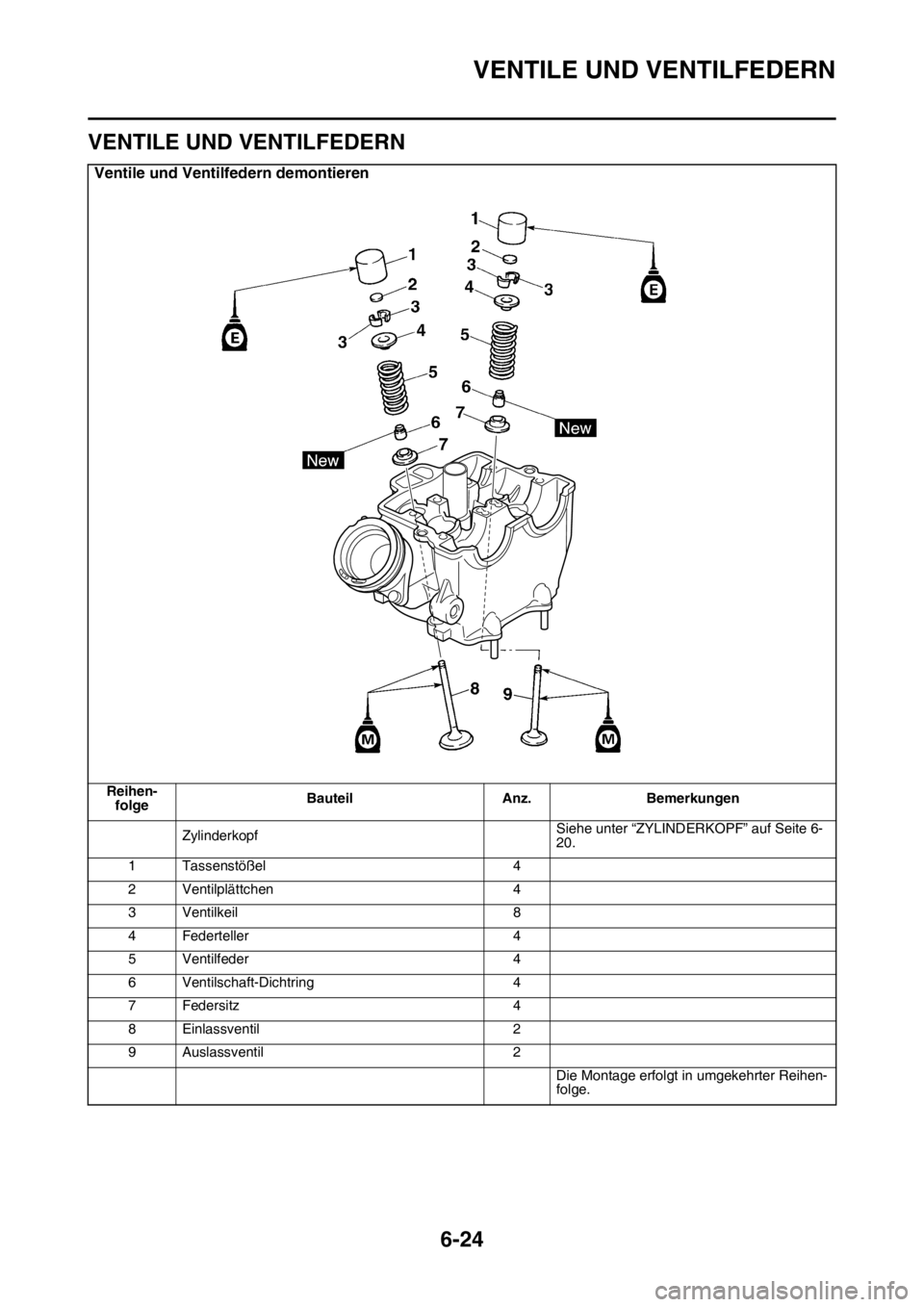

VENTILE UND VENTILFEDERN
Ventile und Ventilfedern demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
ZylinderkopfSiehe unter “ZYLINDERKOPF” auf Seite 6-
20.
1Tassenstößel 4
2 Ventilplättchen 4
3 Ventilkeil 8
4 Federteller 4
5 Ventilfeder 4
6 Ventilschaft-Dichtring 4
7 Federsitz 4
8 Einlassventil 2
9 Auslassventil 2
Die Montage erfolgt in umgekehrter Reihen-
folge.
Page 260 of 444

VENTILE UND VENTILFEDERN
6-25
GAS2GB3252VENTILE DEMONTIEREN
HINWEIS
Vor dem Demontieren der inneren Bauteile des
Zylinderkopfes (z. B. Ventile, Ventilfedern,
Ventilsitze) muss sichergestellt werden, dass
die Ventile dicht sind.

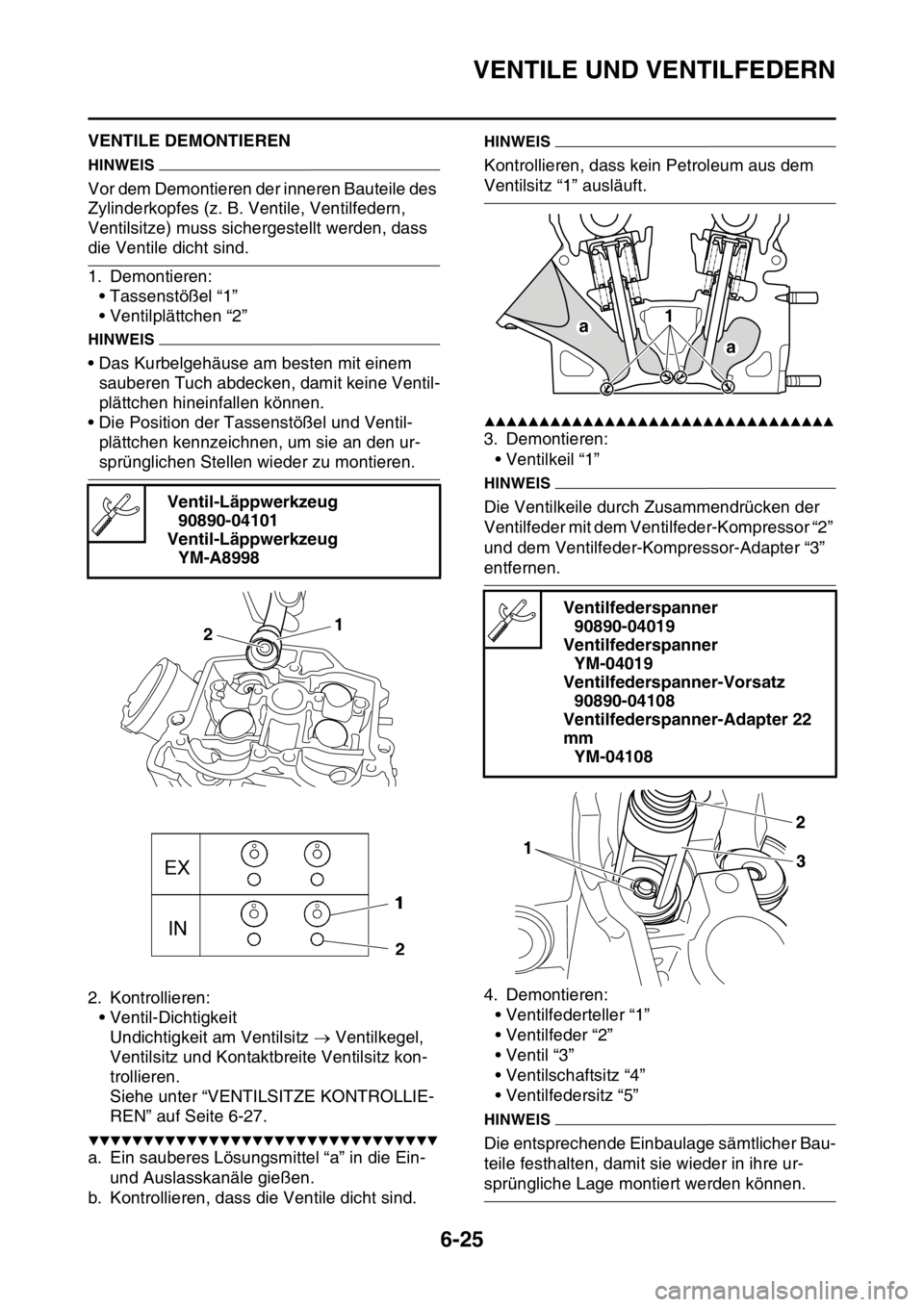

1. Demontieren:
• Tassenstößel “1”
• Ventilplättchen “2”
HINWEIS
• Das Kurbelgehäuse am besten mit einem
sauberen Tuch abdecken, damit keine Ventil-
plättchen hineinfallen können.
• Die Position der Tassenstößel und Ventil-
plättchen kennzeichnen, um sie an den ur-
sprünglichen Stellen wieder zu montieren.
2. Kontrollieren:
• Ventil-Dichtigkeit
Undichtigkeit am Ventilsitz Ventilkegel,
Ventilsitz und Kontaktbreite Ventilsitz kon-
trollieren.
Siehe unter “VENTILSITZE KONTROLLIE-
REN” auf Seite 6-27.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Ein sauberes Lösungsmittel “a” in die Ein-
und Auslasskanäle gießen.
b. Kontrollieren, dass die Ventile dicht sind.
HINWEIS
Kontrollieren, dass kein Petroleum aus dem
Ventilsitz “1” ausläuft.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Demontieren:
• Ventilkeil “1”
HINWEIS
Die Ventilkeile durch Zusammendrücken der
Ventilfeder mit dem Ventilfeder-Kompressor “2”
und dem Ventilfeder-Kompressor-Adapter “3”
entfernen.
4. Demontieren:
• Ventilfederteller “1”
• Ventilfeder “2”
• Ventil “3”
• Ventilschaftsitz “4”
• Ventilfedersitz “5”
HINWEIS
Die entsprechende Einbaulage sämtlicher Bau-
teile festhalten, damit sie wieder in ihre ur-
sprüngliche Lage montiert werden können. Ventil-Läppwerkzeug
90890-04101
Ventil-Läppwerkzeug
YM-A8998
1
2
Ventilfederspanner
90890-04019
Ventilfederspanner
YM-04019
Ventilfederspanner-Vorsatz
90890-04108
Ventilfederspanner-Adapter 22
mm
YM-04108
a1
a
