YAMAHA WR 250F 2016 Manuale de Empleo (in Spanish)

COLOCACIÓN DE LOS CABLES
2-42
1. Cable del interruptor del embrague
2. Cable del interruptor de paro del motor
3. Cable de embrague
4. Guía del tubo de freno
5. Cable del faro
6. Cable del sensor de velocidad
7. Acoplador de la luz indicadora
8. Acoplador del interruptor opcional del conjunto
de indicadores
9. Acoplador del conjunto de indicadores
10. Acoplador del sensor de velocidad
11. Cable del interruptor de arranque
12. Banda de plástico
13. Cable del acelerador
14. Tubo de freno delantero
A. Pase el cable del acelerador, el cable de em-
brague, el cable del contacto del embrague, el
cable del interruptor de paro del motor y el cable
del interruptor de arranque entre la guía de cable
del soporte del indicador y la corona del manillar.
Puede guiar los cables en cualquier orden.
B. Fije el mazo de cables, el cable del contacto del
embrague y el cable del interruptor de arranque
en el soporte del indicador. Deberá colocar la
brida en una posición donde no existan holguras
con el manillar completamente girado hacia la iz-
quierda.
C. Conecte el cable del faro en el faro.
D. Fije el cable del interruptor de arranque al manil-
lar con la banda de plástico.
E. Fije el cable del interruptor de paro del motor y el
cable del contacto del embrague al manillar con
la banda de plástico.
F. 40°±10°
G. Dirección vertical
H. Pase el cable del interruptor de paro del motor
bajo el manillar.

COLOCACIÓN DE LOS CABLES
2-43

COLOCACIÓN DE LOS CABLES
2-44

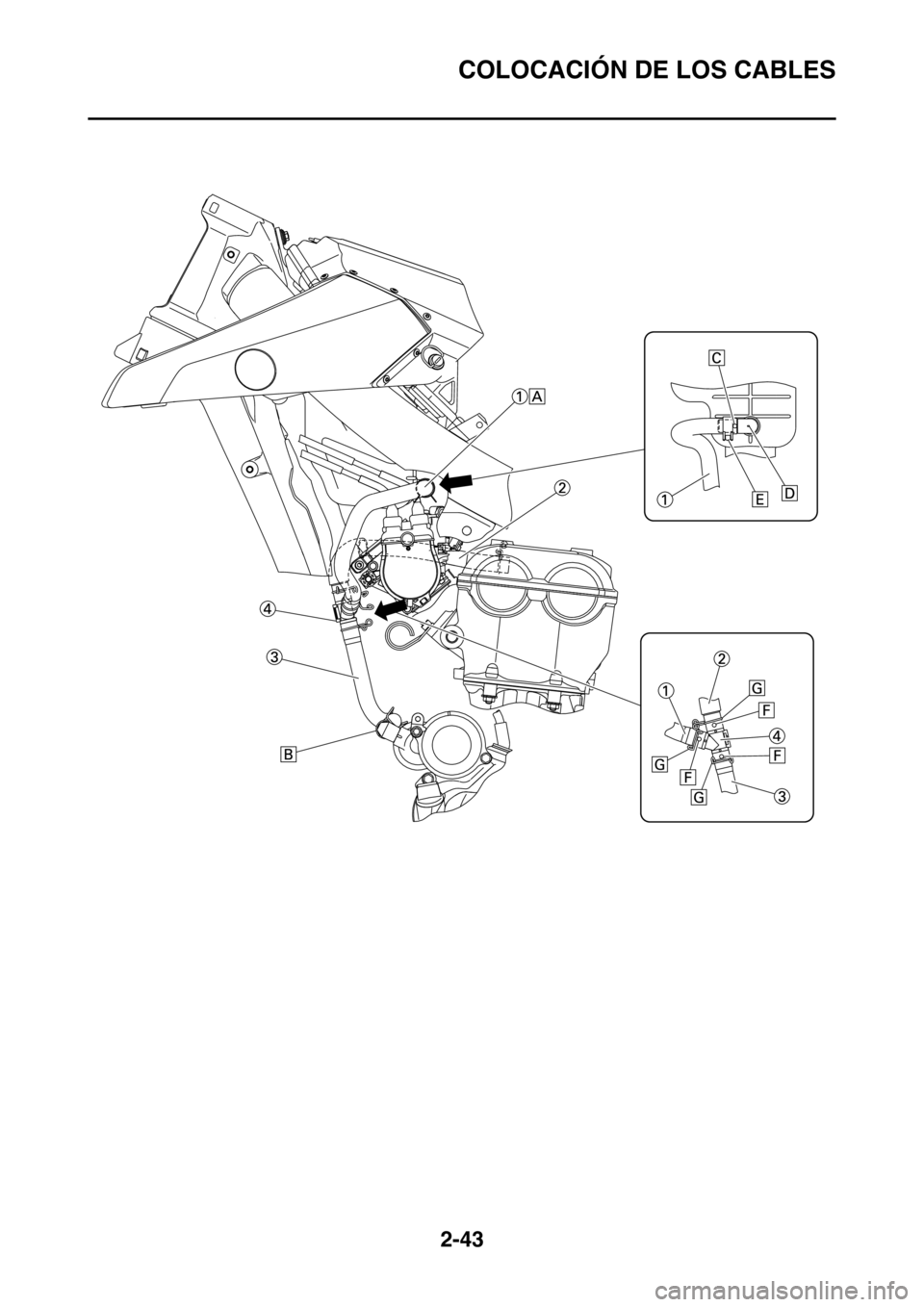

1. Tubo respiradero 3 (tubo respiradero del filtro de
aire)
2. Tubo respiradero 1 (tubo respiradero de la cula-
ta)
3. Tubo respiradero 2 (tubo respiradero del cárter)
4. Tubería unida
A. Pase el tubo respiradero 3 hacia el exterior del
cable del acelerador.
B. Instale los dos tubos respiraderos de modo que
la marca de pintura amarilla apunte hacia delan-
te.
C. Alinee la marca de pintura blanca en la parte sa-
liente de la tubería para instalar el tubo respirade-
ro 3.
D. Parte saliente de la tubería
E. Alinee el extremo con la marca de pintura del
tubo respiradero 3 en el extremo del clip para in-
stalar el clip.
F. Alinee con la marca de pintura azul y la parte sa-
liente de la tubería unida para instalar el tubo
respiradero.
G. Instale el clip tal y como se muestra.

COLOCACIÓN DE LOS CABLES
2-45

COLOCACIÓN DE LOS CABLES
2-46

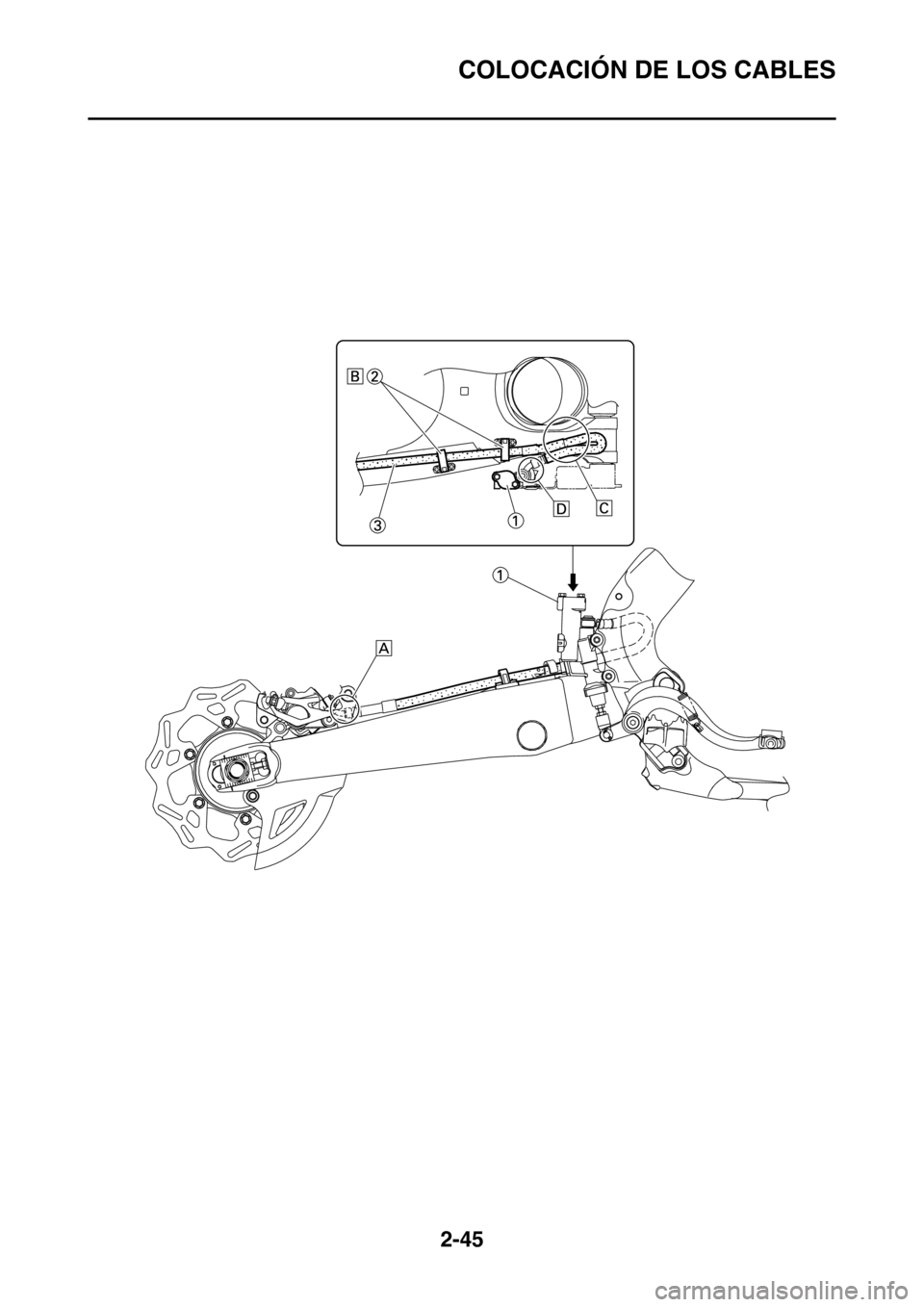

1. Bomba de freno
2. Soporte del tubo de freno
3. Tubos de freno
A. Mientras instala el tubo de freno, dirija un recodo
de la parte de la tubería según se muestra y pón-
galo en contacto con la parte saliente de la pinza
de freno.
B. Pase el tubo de freno por los soportes del tubo de
freno.
C. Si el tubo de freno interfiere con el amortiguador
trasero, corrija su recodo.
D. Mientras instala el tubo de freno, dirija un recodo
de la parte de la tubería según se muestra y pón-
galo en contacto con la parte saliente de la bom-
ba de freno.

COLOCACIÓN DE LOS CABLES
2-47

3
REVISIONES Y AJUSTES PERIÓDICOS
MANTENIMIENTO PERIÓDICO....................................................................... 3-1
INTRODUCCIÓN........................................................................................ 3-1
GRÁFICO DEL MANTENIMIENTO PERIÓDICO DEL SISTEMA DE
CONTROL DE EMISIONES ...................................................................... 3-1
TABLA GENERAL DE MANTENIMIENTO Y LUBRICACIÓN .................... 3-2
INTERVALOS DE MANTENIMIENTO PARA USO EN COMPETICIÓN.... 3-5
REVISIÓN PREVIA Y MANTENIMIENTO...................................................... 3-11
REVISIÓN Y MANTENIMIENTO GENERALES ....................................... 3-11
MOTOR........................................................................................................... 3-13
COMPROBACIÓN DEL NIVEL DE REFRIGERANTE ............................. 3-13
COMPROBACIÓN DEL SISTEMA DE REFRIGERACIÓN ...................... 3-13
CAMBIO DEL REFRIGERANTE .............................................................. 3-13
COMPROBACIÓN DEL TAPÓN DEL RADIADOR .................................. 3-14
COMPROBACIÓN DE LA PRESIÓN DE APERTURA DE LA VÁLVULA
DEL TAPÓN DEL RADIADOR ................................................................ 3-14
COMPROBACIÓN DEL SISTEMA CIRCULATORIO DEL
REFRIGERANTE EN BUSCA DE FUGAS .............................................. 3-15
AJUSTE DEL JUEGO LIBLE DE LA MANETA DE EMBRAGUE............. 3-15
AJUSTAR LA HOLGURA DEL PUÑO DEL ACELERADOR .................... 3-16
LUBRICACIÓN DEL CABLE DEL ACELERADOR .................................. 3-17
LIMPIEZA DEL ELEMENTO DEL FILTRO DE AIRE ............................... 3-17
COMPROBACIÓN DE LA UNIÓN DEL CUERPO DE LA MARIPOSA .... 3-18
COMPROBACIÓN DE LOS TUBOS RESPIRADERO ............................. 3-18
COMPROBACIÓN DEL SISTEMA DE ESCAPE ..................................... 3-19
COMPROBACIÓN DE LA LÍNEA DE COMBUSTIBLE ............................ 3-19
COMPROBACIÓN DEL NIVEL DE ACEITE DEL MOTOR ...................... 3-20
CAMBIO DEL ACEITE DEL MOTOR ....................................................... 3-20
AJUSTE DEL RALENTÍ DEL MOTOR ..................................................... 3-22
AJUSTE DE LA HOLGURA DE LAS VÁLVULAS .................................... 3-23
LIMPIEZA DEL PARACHISPAS............................................................... 3-27
CHASIS.......................................................................................................... 3-28
PURGA DEL SISTEMA DE FRENOS ...................................................... 3-28
COMPROBACIÓN DEL TUBO DE FRENO ............................................. 3-29
AJUSTE DEL FRENO DELANTERO ....................................................... 3-29
AJUSTE DEL FRENO TRASERO ............................................................ 3-30
COMPROBACIÓN DE LAS PASTILLAS DE FRENO DELANTERO ....... 3-30
COMPROBACIÓN DE LAS PASTILLAS DE FRENO TRASERO............ 3-32
COMPROBACIÓN DEL AISLAMIENTO DE LA PASTILLA DE FRENO
TRASERO ............................................................................................... 3-33
COMPROBACIÓN DEL NIVEL DE LÍQUIDO DE FRENOS .................... 3-34
AJUSTE DE LA HOLGURA DE LA CADENA DE TRANSMISIÓN .......... 3-34
COMPROBACIÓN DE LAS BARRAS DE LA HORQUILLA
DELANTERA ........................................................................................... 3-35
COMPROBACIÓN DE LA GUÍA DEL PROTECTOR DE LA
HORQUILLA DELANTERA ..................................................................... 3-35

LIMPIEZA DE LA JUNTA DE ACEITE Y LA JUNTA ANTIPOLVO DE
LA HORQUILLA DELANTERA ................................................................ 3-36
PURGAR EL AIRE DE LA HORQUILLA DELANTERA............................ 3-36
AJUSTE DE LOS BRAZOS DE LA HORQUILLA DELANTERA .............. 3-36
COMPROBACIÓN DEL FUNCIONAMIENTO DEL BASCULANTE ......... 3-37
COMPROBACIÓN DE LA SUSPENSIÓN TRASERA.............................. 3-37
AJUSTE DE LOS CONJUNTOS AMORTIGUADORES TRASEROS ...... 3-38
COMPROBACIÓN DE OS NEUMÁTICOS .............................................. 3-40
COMPROBACIÓN Y AJUSTE DE LOS RADIOS .................................... 3-40
COMPROBACIÓN DE LAS RUEDAS ...................................................... 3-41
COMPROBACIÓN DE LOS COJINETES DE RUEDA............................. 3-41
COMPROBACIÓN Y AJUSTE DE LA COLUMNA DE LA
DIRECCIÓN ............................................................................................ 3-41
COMPROBACIÓN Y LUBRICACIÓN DE LOS CABLES ......................... 3-42
LUBRICACIÓN DE LAS PALANCAS ....................................................... 3-42
LUBRICACIÓN DEL PEDAL .................................................................... 3-42
LUBRICACIÓN DE LA CADENA DE TRANSMISIÓN.............................. 3-42
LUBRICACIÓN DEL CABALLETE LATERAL .......................................... 3-43
COMPROBACIÓN DE LAS FIJACIONES DEL CHASIS ......................... 3-43
SISTEMA ELÉCTRICO.................................................................................. 3-44
COMPROBACIÓN DE LAS BUJÍAS ........................................................ 3-44
COMPROBACIÓN DE LA SINCRONIZACIÓN DEL ENCENDIDO ......... 3-44
COMPROBACIÓN Y CARGA DE LA BATERÍA....................................... 3-45
CAMBIO DE LA BOMBILLA DEL FARO .................................................. 3-45

MANTENIMIENTO PERIÓDICO
3-1
SAS2GB3076
MANTENIMIENTO PERIÓDICO
SAS2GB3077INTRODUCCIÓN
En este capítulo se incluye toda la información necesaria para llevar a cabo las comprobaciones y
ajustes recomendados. Estos procedimientos de mantenimiento preventivo, si se siguen, garantiza
un funcionamiento más fiable y una mayor duración del vehículo. Además, se reduce en gran medi-
da la necesidad de costosos trabajos de revisión. Esta información se aplica a los vehículos que ya
están en servicio así como a los nuevos que estén siendo preparados para la venta. Todos los téc-
nicos de servicio deberán familiarizarse con todo este capítulo.
SAS2GB3078GRÁFICO DEL MANTENIMIENTO PERIÓDICO DEL SISTEMA DE CONTROL DE EMISIONES
NOTA
• A partir de 4200 mi (7000 km) o 9 meses, repita los intervalos de mantenimiento comenzando des-
de 1800 mi (3000 km) o 3 meses.
• Los elementos marcados con un asterisco deberían ser revisados por un distribuidor Yamaha, ya
que precisan de herramientas, datos y conocimientos técnicos especiales.
Nº ELEMENTOCOMPROBACIONES Y TRABAJOS
DE MANTENIMIENTOINICIALLECTURAS DEL
CUENTAKILÓMET
ROS
600 mi
(1000
km) o 1
mes1800 mi
(3000
km) o 3
meses3000 mi
(5000
km) o 6
meses
1*Línea de
combustible• Comprobar grietas o daños en los tu-
bos de combustible.
• Cambiar si es preciso.
2Bujía• Comprobar el estado.
• Ajustar la distancia y limpiar.
3*Holgura de la
válvula• Comprobar y ajustar la holgura de las
válvulas con el motor frío.
4*Elemento del
filtro de aire• Limpiar con disolvente y aplicar aceite
para filtros de aire de esponja o un
aceite equivalente.
• Cambiar si es preciso.
5*Sistema del
respiradero• Comprobar grietas o daños en el tubo
de ventilación y drenar los depósitos.
• Cambiar. Cada 2 años
6*Inyección de
combustible• Ajustar ralentí del motor
7Sistema de
escape• Comprobar fugas.
• Apretar si es preciso.
• Sustituir la(s) junta(s) si es preciso.
8Aceite del
motor• Cambiar (calentar el motor antes de
drenar).
9
Elemento del
filtro de
aceite del
motor• Cambiar.
10Depurador
de aceite•Limpiar.

MANTENIMIENTO PERIÓDICO
3-2
SAS2GB3079TABLA GENERAL DE MANTENIMIENTO Y LUBRICACIÓN
Nº ELEMENTOCOMPROBACIONES Y TRABAJOS
DE MANTENIMIENTOINICIALLECTURAS DEL
CUENTAKILÓMET
ROS
600 mi
(1000
km) o 1
mes1800 mi
(3000
km) o 3
meses3000 mi
(5000
km) o 6
meses
1Embrague• Comprobar el funcionamiento.
• Ajustar o cambiar el cable.
2*Sistema de
refrigeración• Comprobar grietas o daños en los tu-
bos.
• Cambiar si es preciso.
• Cambiar el refrigerante anticongelante
con glicol etileno cada año.Cada año
3*Parachispas•Limpiar.
4*Freno del-
antero• Comprobar el funcionamiento, el nivel
del líquido y posibles fugas de líquido.
• Cambiar las pastillas de freno si es
preciso.
• Cambiar el líquido de frenos cada año. Cada año
5*Freno trase-
ro• Comprobar el funcionamiento, el nivel
del líquido y posibles fugas de líquido.
• Cambiar las pastillas de freno si es
preciso.
• Cambiar el líquido de frenos cada año. Cada año
6*Tubos de fre-
no• Comprobar grietas o daños.
• Cambiar. Cada 4 años
7*Ruedas• Comprobar el descentramiento, el
apriete de los radios y los daños.
• Apretar los radios si es preciso.
8*Neumáticos• Comprobar la profundidad de la huella
y los daños.
• Cambiar si es preciso.
• Comprobar la presión del aire.
• Corregir si es preciso.
9*Cojinetes de
la rueda• Compruebe la suavidad de funciona-
miento de los cojinetes.
• Cambiar si es preciso.
10*Cojinetes
pivote bas-
culantes• Comprobar si los grupos de cojinetes
están flojos.
• Envuelva moderadamente con grasa
de jabón de litio.
11Cadena de
transmisión• Comprobar la holgura/alineación de la
cadena y su estado.
• Ajustar y lubricar minuciosamente la
cadena con un lubricante para cade-
nas de juntas tóricas especial.Cada carrera
