SISTEMA DE INYECCIÓN DE COMBUSTIBLE
9-59
NOTA
Antes de realizar la resolución de problemas, desconecte el cable del motor de arranque del motor
de arranque.
Nº de código de avería Er-2
ElementoNo se pueden recibir señales desde la ECU dentro del período
de tiempo especificado.
Sistema de protección en
caso de fallosSe puede arrancar el motor
Se puede conducir el vehículo
Nº de código de diagnóstico—
Pantalla de la herramienta
de diagnóstico—
Procedimiento—
Ele-
men
toProbable causa del fallo y
comprobaciónTareas de mantenimientoConfirmación de final-
ización del servicio
1 Conexión del acoplador de la
herramienta de diagnóstico
Yamaha.
Comprobar el estado de blo-
queo del acoplador.
Desconectar el acoplador y
comprobar los pasadores
(terminales dobladas o rotas
y estado de bloqueo de los
pasadores).Conectado incorrectamente
 Conecte el acoplador cor-
rectamente o repare/sustituta
el mazo de cables.Pulse el interruptor de ar-
ranque.
No se muestra el número de
código de avería  Manten-
imiento finalizado.
Se visualiza el código de
avería  Vaya al elemento 2.
2 Conexión del acoplador del
mazo de cables de la ECU.
Comprobar el estado de blo-
queo del acoplador.
Desconectar el acoplador y
comprobar los pasadores
(terminales dobladas o rotas
y estado de bloqueo de los
pasadores).Conectado incorrectamente
 Conecte el acoplador cor-
rectamente o repare/sustituta
el mazo de cables.Pulse el interruptor de ar-
ranque.
No se muestra el número de
código de avería  Manten-
imiento finalizado.
Se visualiza el código de
avería  Vaya al elemento 3.
3 Continuidad del mazo de ca-
bles.Circuito abierto o cortocircui-
to  Sustituta el mazo de ca-
bles.
verde claro–verde claroPulse el interruptor de ar-
ranque.
No se muestra el número de
código de avería  Manten-
imiento finalizado.
Se visualiza el código de
avería  Vaya al elemento 4.
4 Funcionamiento incorrecto
de la herramienta de diag-
nóstico de Yamaha.Sustituya la herramienta de
diagnóstico de Yamaha.Pulse el interruptor de ar-
ranque.
No se muestra el número de
código de avería  Manten-
imiento finalizado.
Se visualiza el código de
avería  Vaya al elemento 5.
5 Fallo de la ECU. Sustituya la ECU.

SISTEMA DE INYECCIÓN DE COMBUSTIBLE
9-60
NOTA
Antes de realizar la resolución de problemas, desconecte el cable del motor de arranque del motor
de arranque.
Nº de código de avería Er-3
Elemento No se pueden recibir correctamente los datos de la ECU.
Sistema de protección en
caso de fallosSe puede arrancar el motor
Se puede conducir el vehículo
Nº de código de diagnóstico—
Pantalla de la herramienta
de diagnóstico—
Procedimiento—
Ele-
men
toProbable causa del fallo y
comprobaciónTareas de mantenimientoConfirmación de final-
ización del servicio
1 Conexión del acoplador de la
herramienta de diagnóstico
Yamaha.
Comprobar el estado de blo-
queo del acoplador.
Desconectar el acoplador y
comprobar los pasadores
(terminales dobladas o rotas
y estado de bloqueo de los
pasadores).Conectado incorrectamente
 Conecte el acoplador cor-
rectamente o repare/sustituta
el mazo de cables.Pulse el interruptor de ar-
ranque.
No se muestra el número de
código de avería  Manten-
imiento finalizado.
Se visualiza el código de
avería  Vaya al elemento 2.
2 Conexión del acoplador del
mazo de cables de la ECU.
Comprobar el estado de blo-
queo del acoplador.
Desconectar el acoplador y
comprobar los pasadores
(terminales dobladas o rotas
y estado de bloqueo de los
pasadores).Conectado incorrectamente
 Conecte el acoplador cor-
rectamente o repare/sustituta
el mazo de cables.Pulse el interruptor de ar-
ranque.
No se muestra el número de
código de avería  Manten-
imiento finalizado.
Se visualiza el código de
avería  Vaya al elemento 3.
3 Continuidad del mazo de ca-
bles.Circuito abierto o cortocircui-
to  Sustituta el mazo de ca-
bles.
verde claro–verde claroPulse el interruptor de ar-
ranque.
No se muestra el número de
código de avería  Manten-
imiento finalizado.
Se visualiza el código de
avería  Vaya al elemento 4.
4 Funcionamiento incorrecto
de la herramienta de diag-
nóstico de Yamaha.Sustituya la herramienta de
diagnóstico de Yamaha.Pulse el interruptor de ar-
ranque.
No se muestra el número de
código de avería  Manten-
imiento finalizado.
Se visualiza el código de
avería  Vaya al elemento 5.
5 Fallo de la ECU. Sustituya la ECU.

SISTEMA DE INYECCIÓN DE COMBUSTIBLE
9-61
NOTA
Antes de realizar la resolución de problemas, desconecte el cable del motor de arranque del relé de
arranque.
Nº de código de avería Er-4
ElementoNo se pueden recibir datos registrados desde la herramienta
de diagnóstico de Yamaha.
Sistema de protección en
caso de fallosSe puede arrancar el motor
Se puede conducir el vehículo
Nº de código de diagnóstico—
Pantalla de la herramienta
de diagnóstico—
Procedimiento—
Ele-
men
toProbable causa del fallo y
comprobaciónTareas de mantenimientoConfirmación de final-
ización del servicio
1 Conexión del acoplador de la
herramienta de diagnóstico
Yamaha.
Comprobar el estado de blo-
queo del acoplador.
Desconectar el acoplador y
comprobar los pasadores
(terminales dobladas o rotas
y estado de bloqueo de los
pasadores).Conectado incorrectamente
 Conecte el acoplador cor-
rectamente o repare/sustituta
el mazo de cables.Pulse el interruptor de ar-
ranque.
No se muestra el número de
código de avería  Manten-
imiento finalizado.
Se visualiza el código de
avería  Vaya al elemento 2.
2 Conexión del acoplador del
mazo de cables de la ECU.
Comprobar el estado de blo-
queo del acoplador.
Desconectar el acoplador y
comprobar los pasadores
(terminales dobladas o rotas
y estado de bloqueo de los
pasadores).Conectado incorrectamente
 Conecte el acoplador cor-
rectamente o repare/sustituta
el mazo de cables.Pulse el interruptor de ar-
ranque.
No se muestra el número de
código de avería  Manten-
imiento finalizado.
Se visualiza el código de
avería  Vaya al elemento 3.
3 Continuidad del mazo de ca-
bles.Circuito abierto o cortocircui-
to  Sustituta el mazo de ca-
bles.
verde claro–verde claroPulse el interruptor de ar-
ranque.
No se muestra el número de
código de avería  Manten-
imiento finalizado.
Se visualiza el código de
avería  Vaya al elemento 4.
4 Funcionamiento incorrecto
de la herramienta de diag-
nóstico de Yamaha.Sustituya la herramienta de
diagnóstico de Yamaha.Pulse el interruptor de ar-
ranque.
No se muestra el número de
código de avería  Manten-
imiento finalizado.
Se visualiza el código de
avería  Vaya al elemento 5.
5 Fallo de la ECU. Sustituya la ECU.

SISTEMA DE LA BOMBA DE COMBUSTIBLE
9-62
SAS2GB3380
SISTEMA DE LA BOMBA DE COMBUSTIBLE
SAS2GB3381DIAGRAMA DE CIRCUITO
ONOFF
ONOFF
BBB
BBB
RRR
RRR/L
Br Br Br
Br Br
(Gy)
(Gy)B/LGyWW WB Gy
B R
WW W
BR
R,R/Y
G
R
Y/B
R,R/W
Br
RL/R
(B)R/YR/WBr/WL/G
Br/W,BrL/W
(B) (B)Br BrL/Y Y/R
G/YBrBB
BrBrL/YY/W
(B)(B)BB GG/Y
RR/L
R Lg
W/B
(B) BGyBr RW/BB/LLYP
G/WB/Y
R/BLgG/YW
Br/W
OL/RY/BB/OL/BSbY/R L/Y P/L
Y/G
(Gy)R/L R/BR/LB/Y
R/WR/L
R/W,BrP/L
R/L R/L
(B)
(B)
(B)
(L)
(L)(B) BR/LLBR/L R/L R/L R/L R/L B/L B/L B/L B/L B/L B/L B/LL L L LBBBB
Br Br Br Br
B/LBr/W
B/LG/WLYB/L
B/LPLB/LY/GL
(B)
(B)B/OBB BSbW/B
Sb
SbG/B
L/G,L/WL/BBrG/BG/BB
BB
(B)
(B)L/BBB B
Br Br
Br BrBr
BB LY
(B)
(B)
(B)
(B)
(B)
GB
Ch Dg
Y B
BRW
Br R
B W
B/WR W
Ch DgYBBrR/WBW
R O
OR/L
B
B
BBBBBB
RRRRRR/L
BrBrBrBrBr
Br
Br
BrBrBrBrR/LR/LR/LR/LR/L
B
LLLP
PL
Y
Y
RR
Br
R/LR/L
R/L
P/L
P/L
R/L
R/L
R/LR/B
R/B
L/RL/Y
L/Y
Y/R
Y/R
G/Y
G/YG/Y
G/Y
B/Y
B/Y
R/LB/LB/L
B/LB/LB/LY/G
Y/GB/L
B/OL/BY/BW/B
W/B
G/B
L/B
W/BW/B
L/BL/BL/GL/W
L/W
L/R
Br/W
Br/W
R/W
R/W
R/Y
R/Y
G/BG/B
G/B
B/O
B/LB/LB/LB/LB/LB/LB/L
G/W
G/W
Br/W
Br/W
R/WR/WBr
O
O
OR
RGy
LLLLBBBB
B
B
B
B
BBB
B
B
RRWW
Y
Y
Dg
Dg
Ch
Ch
RW
BrBrBrBr
Br
B
W
Sb
SbSb
SbBr
Br
B
Br
Lg
Lg
R/L
R
R
RR
Gy
BB
WWWWWW
R
RRGGBB
B
Y/B
RB
BB
B
B
Br
Br
Br
B
L/G
B/L
B/WB/W
B

SISTEMA DE LA BOMBA DE COMBUSTIBLE
9-63
1. Conector de unión
2. Conector de unión
9. Batería
10.Punto de masa del bastidor
11.Relé de arranque
12.Fusible principal
22.ECU (unidad de control electrónico)
26.Bomba de combustible
30.Conector de unión
36.Interruptor de parada del motor
48.Punto de masa del bastidor

SISTEMA DE LA BOMBA DE COMBUSTIBLE
9-64
SAS2GB3382SOLUCIÓN DE PROBLEMAS
La bomba de combustible no funciona.
NOTA
Antes de llevar a cabo la solución de problemas, retire la pieza o piezas siguientes:
1. Sillín
2. Cubierta lateral (izquierda/derecha)
3. Toma de aire dinámica (izquierda/derecha)
4. Depósito de combustible
1. Compruebe el fusible.
Consulte “COMPROBACIÓN DE
LOS FUSIBLES” en la página 9-75.Incorrecto
Sustituya el(los) fusible(s).
Correcto
2. Compruebe la batería.
Consulte “COMPROBACIÓN Y
CARGA DE LA BATERÍA” en la pá-
gina 9-76.Incorrecto
• Limpie los terminales de la batería.
• Recargue o sustituya la batería.
Correcto
3. Compruebe el interruptor de paro
del motor.
Consulte “COMPROBACIÓN DE
LOS INTERRUPTORES” en la pá-
gina 9-70.Incorrecto

Sustituya el interruptor de paro del motor.
Correcto
4. Compruebe la presión del combus-
tible.
Consulte “COMPROBACIÓN DE
LA PRESIÓN DEL COMBUSTI-
BLE” en la página 8-5.Incorrecto

Sustituya la bomba de combustible.
Correcto
5. Compruebe las conexiones del
mazo de cables del sistema de la
bomba de combustible.
Consulte “DIAGRAMA DE CIRCUI-
TO” en la página 9-62.Incorrecto
Conecte correctamente o repare el cablea-
do del sistema de la bomba de combusti-
ble.
Correcto
Sustituya la ECU.

SISTEMA DE LA BOMBA DE COMBUSTIBLE
9-65

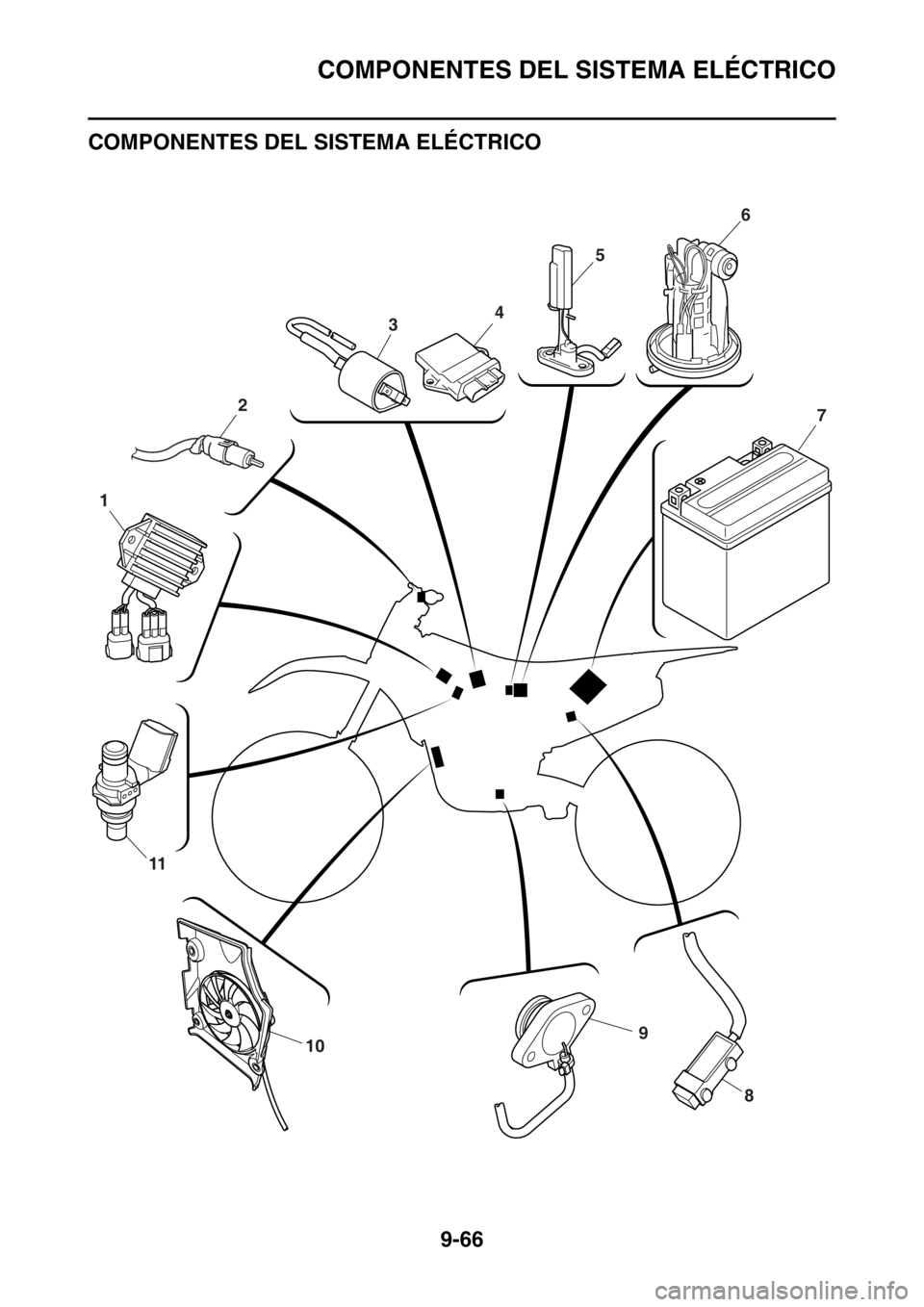

COMPONENTES DEL SISTEMA ELÉCTRICO
9-66
SAS2GB3383
COMPONENTES DEL SISTEMA ELÉCTRICO
SAS2GB3384
910
11
1
3
2
456
7
8

COMPONENTES DEL SISTEMA ELÉCTRICO
9-67
1. Rectificador/regulador
2. Interruptor del embrague
3. Bobina de encendido
4. ECU (unidad de control electrónico)
5. Medidor de combustible
6. Bomba de combustible
7. Batería
8. Resistencia
9. Interruptor de luz de punto muerto
10.Motor del ventilador del radiador
11.Inyector

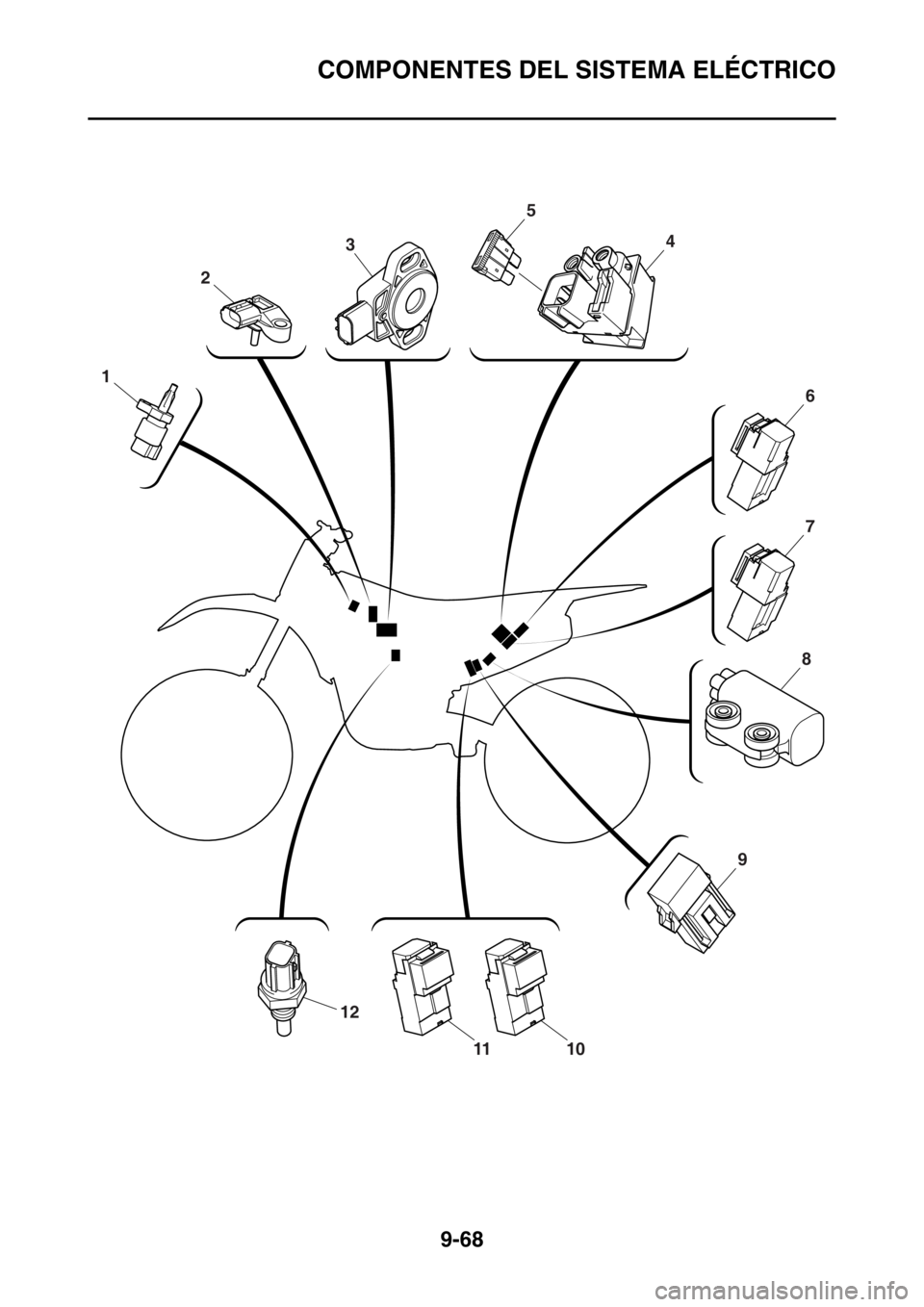

COMPONENTES DEL SISTEMA ELÉCTRICO
9-68
12
1110
2
3
1
6
7
4
5
8
9
