Page 271 of 444

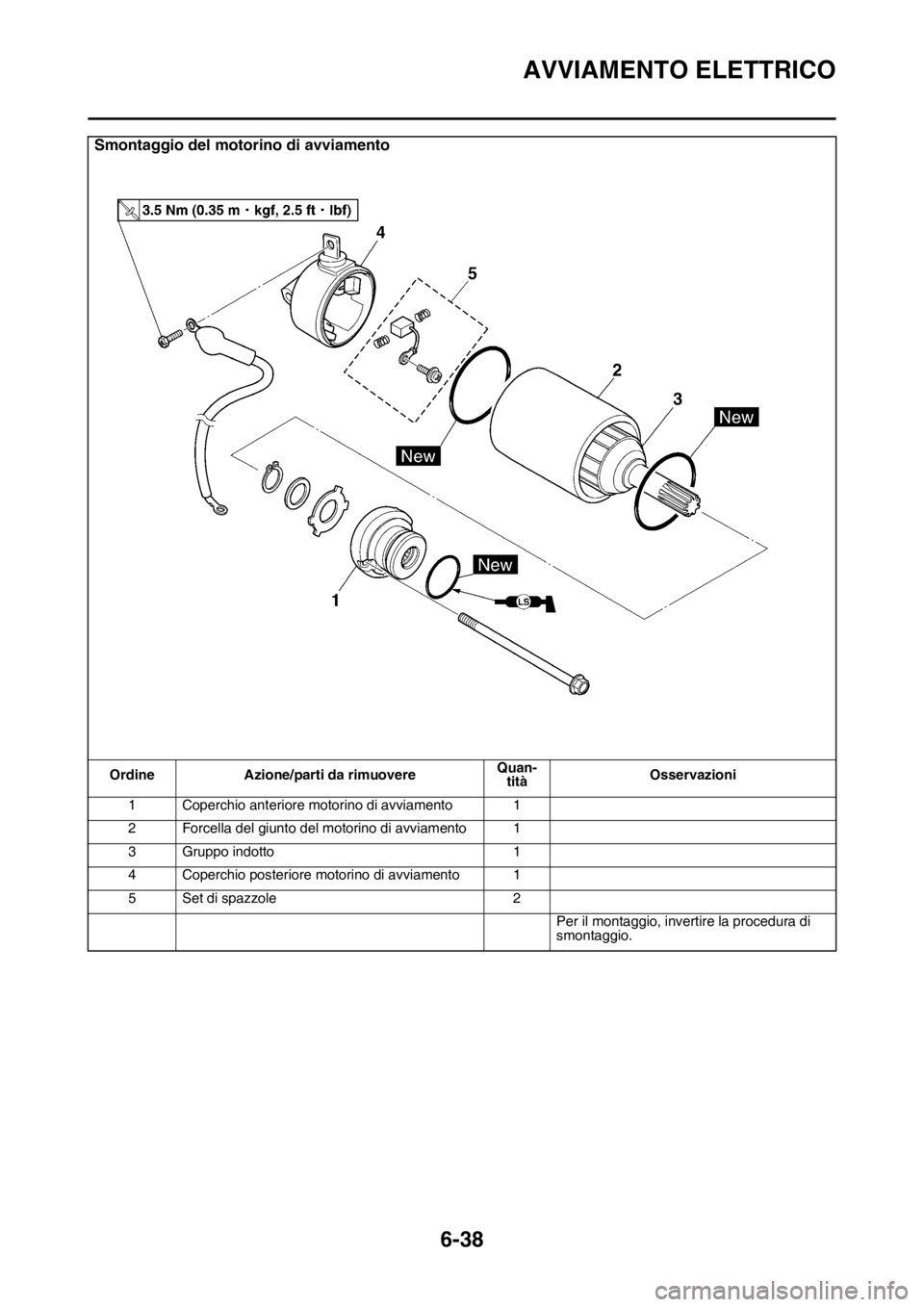

YAMAHA WR 250F 2016  Manuale duso (in Italian) AVVIAMENTO ELETTRICO
6-38
Smontaggio del motorino di avviamento
Ordine Azione/parti da rimuovereQuan-
titàOsservazioni
1 Coperchio anteriore motorino di avviamento 1
2 Forcella del giunto del motorin

Page 272 of 444

YAMAHA WR 250F 2016  Manuale duso (in Italian) AVVIAMENTO ELETTRICO
6-39
HAS2GB3265CONTROLLO DEL MOTORINO DI AVVIA-
MENTO
1. Controllare:
•Commutatore
Sporco  Pulire con carta vetrata di grana
600.
2. Misurare:
• Diametro commutatore “a

Page 273 of 444

YAMAHA WR 250F 2016  Manuale duso (in Italian) AVVIAMENTO ELETTRICO
6-40
7. Controllare:
• Denti dell’ingranaggio
Danni/usura  Sostituire il motorino avvia-
mento.
8. Controllare:
• Paraolio
Danni/usura  Sostituire la parte o le parti

Page 274 of 444

YAMAHA WR 250F 2016  Manuale duso (in Italian) AVVIAMENTO ELETTRICO
6-41
5. Installare:
• Bullone “1”
• O-ring “2”
NOTA
Applicare il grasso a base di sapone di litio
sull’O-ring.
New

Page 275 of 444

YAMAHA WR 250F 2016  Manuale duso (in Italian) FRIZIONE
6-42
HAS2GB3267
FRIZIONE
Rimozione della frizione
Ordine DenominazioneQuan-
titàOsservazioni
Olio motoreScaricare.
Fare riferimento a “CAMBIO OLIO MO-
TORE” a pagina 3-20.
Pedale del fre

Page 276 of 444

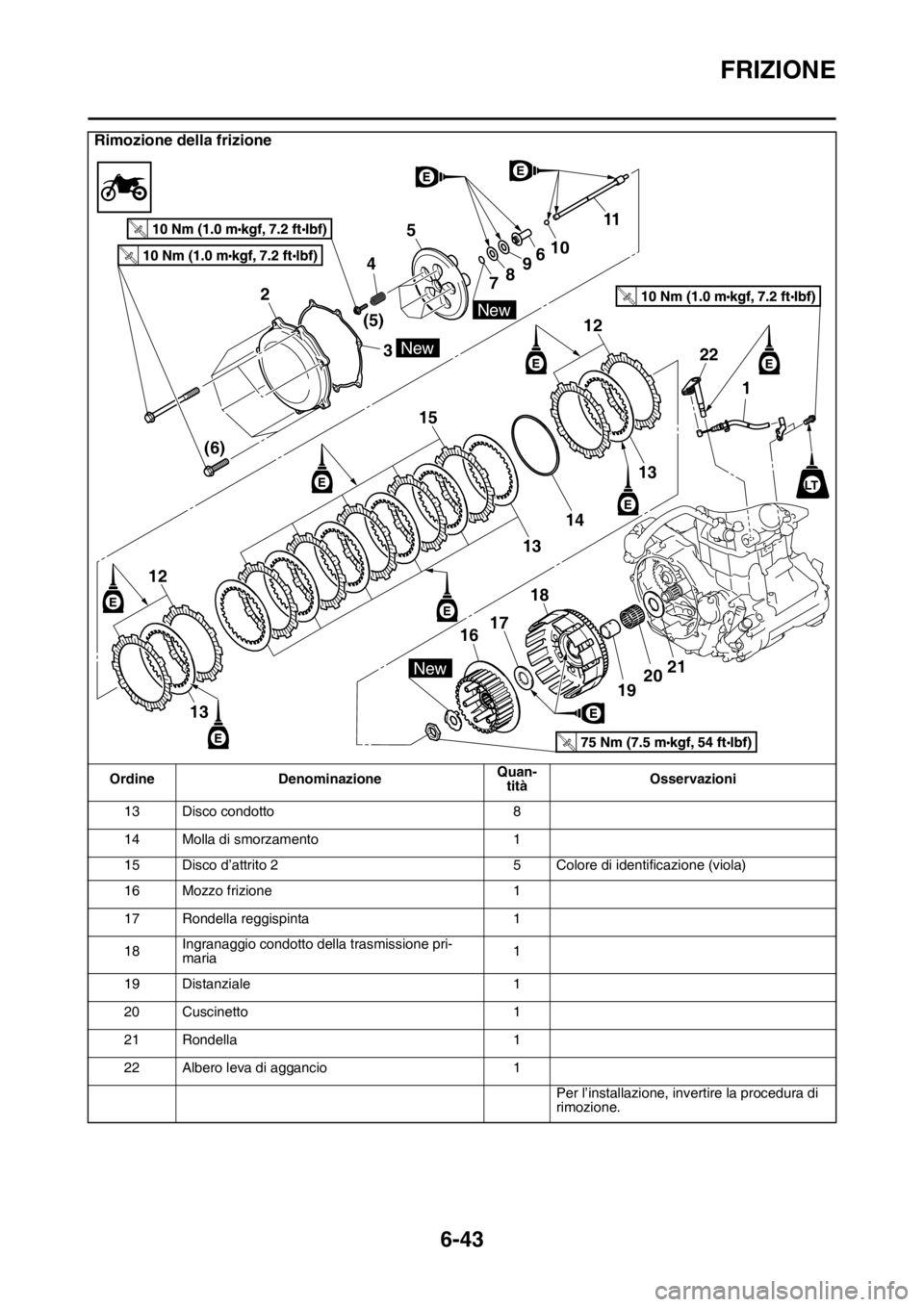

YAMAHA WR 250F 2016  Manuale duso (in Italian) FRIZIONE
6-43
13 Disco condotto 8
14 Molla di smorzamento 1
15 Disco d’attrito 2 5 Colore di identificazione (viola)
16 Mozzo frizione 1
17 Rondella reggispinta 1
18Ingranaggio condotto della trasmi

Page 277 of 444

YAMAHA WR 250F 2016  Manuale duso (in Italian) FRIZIONE
6-44
Rimozione del coperchio carter destro
Ordine DenominazioneQuan-
titàOsservazioni
Riparo motoreFare riferimento a “RIMOZIONE DEL MO-
TORE” a pagina 6-1.
Olio motoreScaricare.
Fare ri

Page 278 of 444

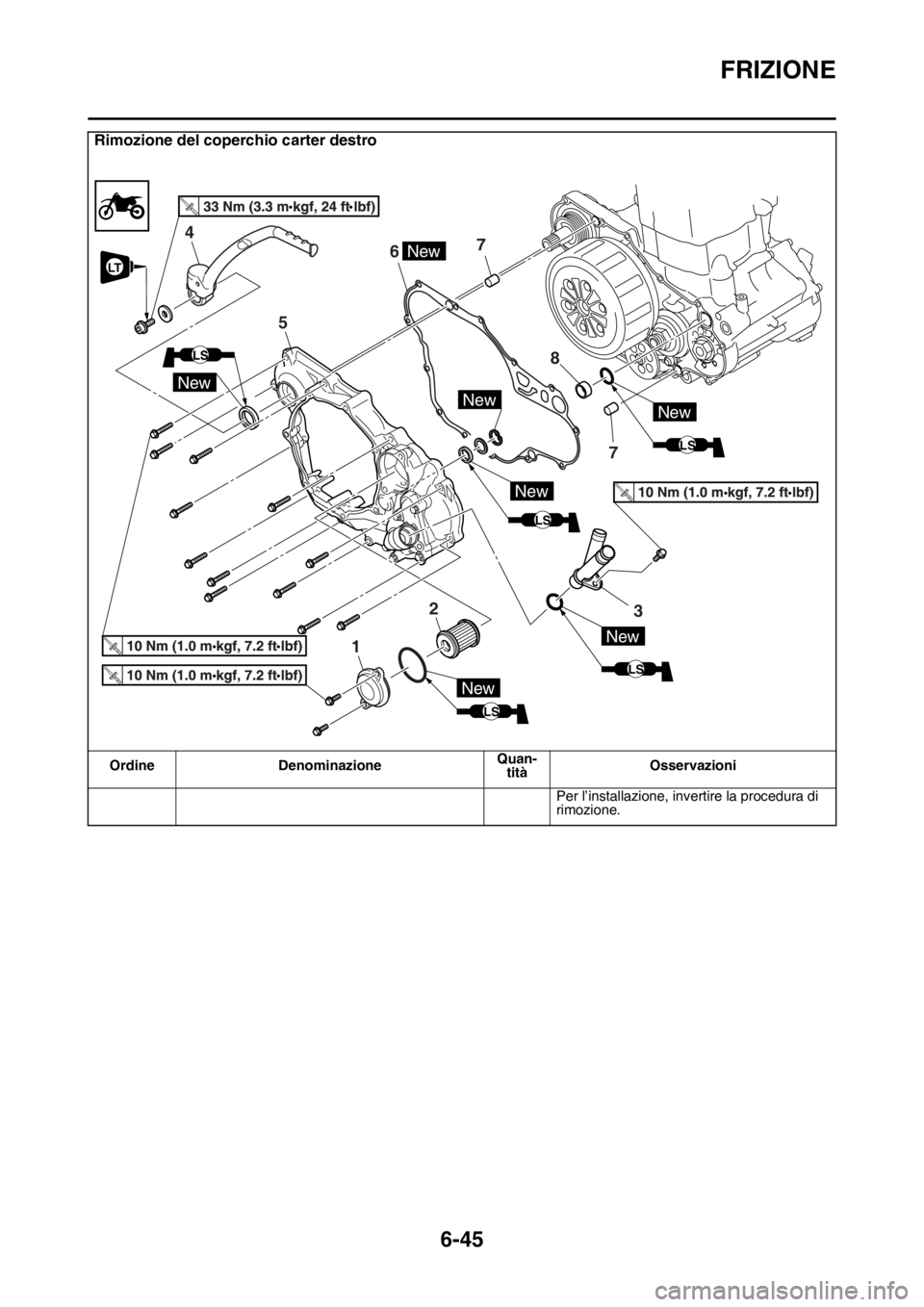

YAMAHA WR 250F 2016  Manuale duso (in Italian) FRIZIONE
6-45
Per l’installazione, invertire la procedura di
rimozione.
Rimozione del coperchio carter destro
Ordine DenominazioneQuan-
titàOsservazioni
T.R.
LS
New
New
67
2
5
4
1
7 8
New
3
LS
New

Page 279 of 444

YAMAHA WR 250F 2016  Manuale duso (in Italian) FRIZIONE
6-46
HAS2GB3268RIMOZIONE FRIZIONE
1. Togliere:
• Dado mozzo frizione “1”
• Rondella di bloccaggio “2”
• Mozzo frizione “3”
NOTA
• Spianare la linguetta della rondella di b

Page 280 of 444

YAMAHA WR 250F 2016  Manuale duso (in Italian) FRIZIONE
6-47
HAS2GB3272CONTROLLO DELLA CAMPANA DELLA
FRIZIONE
1. Controllare:
• Denti di arresto della campana della frizione
“a”
Danni/vaiolature/usura  Sbavare i denti di
arresto della
