CARBURATEUR
VERGASER
CARBURADOR
6. Montieren:
lGaszug-Abdeckung 1
lSchraube (gaszug-abdek-
kung) 2
HINWEIS:
Die Gaszug-Abdeckung an der stelle
a ain Vergaser einkaken.
T R..4 Nm (0,4 m · kg)
7. Montieren:
lTPS-Steckverbindung (Drosse-
lklappen-Positionssensor) 1
lKabelbinder 2
Siehe unter “KABEL-
FÜHRUNG” im KAPITEL 2. 6. Monter:
lCache du logement des câbles
d’accélération 1
lVis (cache du logement des
câbles d’accélération) 2
N.B.:
Monter le cache du logement des câbles
d’accélération en veillant à ce que son
linguet a soit accroché au carburateur.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
7. Monter:
lCoupleur de TPS (capteur du
papillon d’accélération) 1
lAttache 2
Se reporter à la section “CHE-
MINEMENT DES CABLES”
au CHAPITRE 2.6. Instalar:
lCubierta del cable del acelera-
dor 1
lTornillo (cubierta del cable del
acelerador) 2
NOTA:
Instale la cubierta del cable del acelera-
dor con su trinquete a sujetando el car-
burador.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
7. Instalar:
lAcoplador del TPS (sensor de
posición del acelerador) 1.
lBanda 2
Consulte el apartado
“DIAGRAMA DE RUTA DE
CABLES” del CAPÍTULO 2.

ENG
4 - 20
CAMSHAFTS
CAMSHAFTS
CYLINDER HEAD COVER

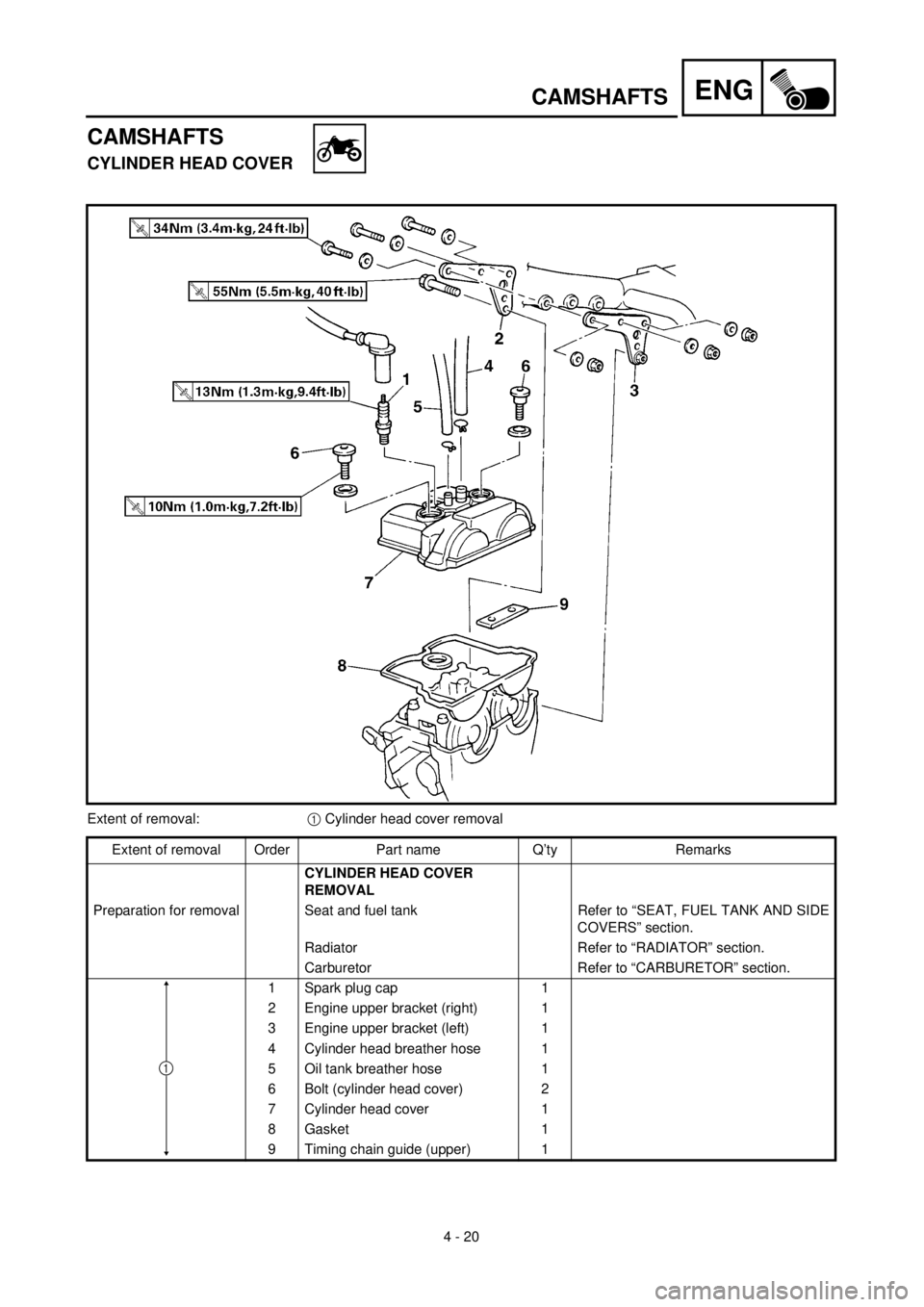

Extent of removal:1 Cylinder head cover removal
Extent of removal Order Part name Q’ty Remarks
CYLINDER HEAD COVER
REMOVAL
Preparation for removal Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Radiator Refer to “RADIATOR” section.
Carburetor Refer to “CARBURETOR” section.
1 Spark plug cap 1
2 Engine upper bracket (right) 1
3 Engine upper bracket (left) 1
4 Cylinder head breather hose 1
5 Oil tank breather hose 1
6 Bolt (cylinder head cover) 2
7 Cylinder head cover 1
8 Gasket 1
9 Timing chain guide (upper) 1
1

4 - 20
ENG
ARBRES A CAMES
NOCKENWELLE
ÁRBOLES DE LEVAS
NOCKENWELLE
ZYLINDERKOPFDECKEL
Demontage-Arbeiten:1 Zylinderkopfdeckel demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
ZYLINDERKOPFDECKEL DEMONTIE-
REN
Vorbereitung für den Ausbau Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
Kühler Siehe unter “KÜHLER”.
Vergaser Siehe unter “VERGASER”.
1 Zündkerzenstecker 1
2 Motorhalterung (oben, rechts) 1
3 Motorhalterung (oben, links) 1
4 Zylinderkopf-Entlüftungsschlauch 1
5 Öltank-Belüftungsschlauch 1
6 Schraube (Zylinderkopfdeckel) 2
7 Zylinderkopfdeckel 1
8 Dichtung 1
9Steuerkettenschiene (oben)
1
1
ARBRES A CAMES
COUVERCLE DE CULASSE
Organisation de la dépose:1 Dépose du couvercle de culasse
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DE LA CULASSE
Préparation à la dépose Selle et réservoir à essence Se reporter à la section “SELLE, RESERVOIR A
ESSENCE ET CACHES LATERAUX”.
Radiateur Se reporter à la section “RADIATEUR”.
Carburateur Se reporter à la section “CARBURATEUR”.
1 Bougie 1
2 Support supérieur du moteur (droite) 1
3 Support supérieur du moteur (gauche) 1
4 Reniflard de culasse 1
5 Reniflard de réservoir d’huile 1
6 Boulon (couvercle de culasse) 2
7 Couvercle de culasse 1
8 Joint 1
9Guide de chaîne de distribution (supérieur)
1
1
ÁRBOLES DE LEVAS
CUBIERTA DE LA CULATA
Alcance de la extracción:1 Extracción de la cubierta de la culata
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DE LA CUBIERTA DE LA
CULATA
Preparación para la extracción Asiento y depósito de combustible Consulte el apartado “ASIENTO, DEPÓSITO DE COM-
BUSTIBLE Y CUBIERTAS LATERALES”.
Radiador Consulte el apartado “RADIADOR”.
Carburador Consulte el apartado “CARBURADOR”.
1 Tapa de la bujía 1
2 Ménsula superior del motor (derecho) 1
3 Ménsula superior del motor (izquierdo) 1
4 Tubo respiradero de la culata 1
5 Tubo respiradero del depósito de aceite 1
6 Perno (cubierta de la culata) 2
7 Cubierta de la culata 1
8 Junta 1
9Guía de la cadena de distribución (superior)
1
1

ENG
4 - 21
CAMSHAFTS
CAMSHAFTS

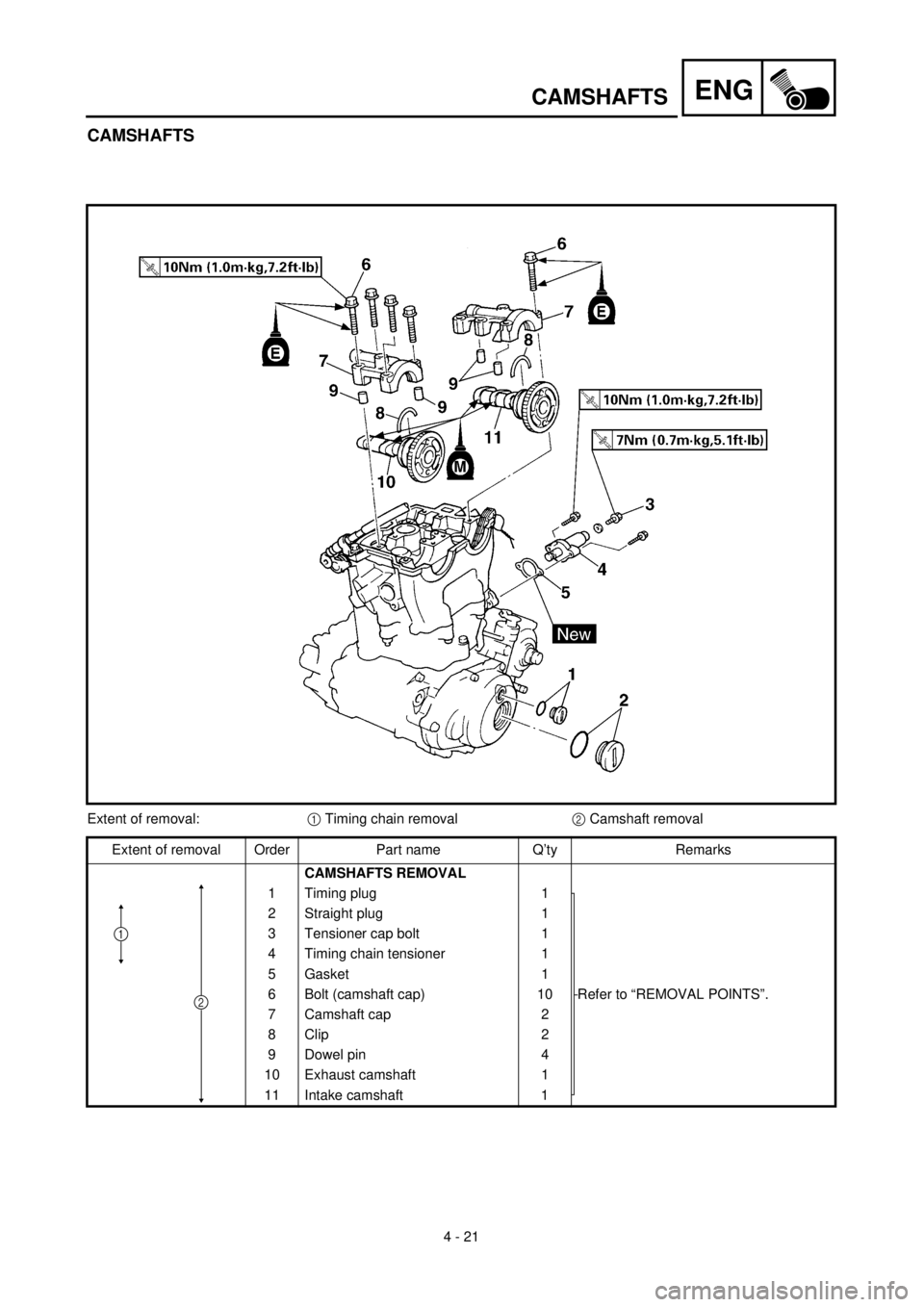

Extent of removal:1 Timing chain removal2 Camshaft removal
Extent of removal Order Part name Q’ty Remarks
CAMSHAFTS REMOVAL
1 Timing plug 1
Refer to “REMOVAL POINTS”. 2 Straight plug 1
3 Tensioner cap bolt 1
4 Timing chain tensioner 1
5 Gasket 1
6 Bolt (camshaft cap) 10
7 Camshaft cap 2
8 Clip 2
9 Dowel pin 4
10 Exhaust camshaft 1
11Intake camshaft
1
2
1

4 - 21
ENG
ARBRES A CAMES
NOCKENWELLE
ÁRBOLES DE LEVAS
NOCKENWELLE
Demontage-Arbeiten:1 Steuerkette demontieren2 Nockenwellen demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
NOCKENWELLEN DEMONTIEREN
1 Schwungrad-Abdeckschraube 1
Siehe unter “AUSBAU”. 2 Rotorzapfen-Abdeckschraube 1
3 Steuerkettenspanner-Abdeckschraube 1
4 Steuerkettenspanner 1
5 Dichtung 1
6 Schraube (Nockenwellen-Lagerdeckel) 10
7 Nockenwellen-Lagerdeckel 2
8 Clip 2
9 Paßstift 4
10 Auslaß-Nockenwelle 1
11 Einlaß-Nockenwelle 1
2
1
ARBRES A CAMES
Organisation de la dépose:1 Dépose de la chaîne de distribution2 Dépose de l’arbre à cames
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DE L’ARBRE A CAMES
1 Bouchon de distribution 1
Se reporter à “POINTS DE DEPOSE”. 2 Bouchon droit 1
3 Boulon capuchon du tendeur 1
4 Tendeur de chaîne de distribution 1
5 Joint 1
6 Boulon (chapeau d’arbre à cames) 10
7 Chapeau d’arbre à cames 2
8 Clip de clavetage 2
9 Goujon 4
10 Arbre à cames d’échappement 1
11 Arbre à cames d’admission 1
2
1
ÁRBOLES DE LEVAS
Alcance de la extracción:1 Extracción de la cadena de distribución2 Extracción del árbol de levas
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DE LOS ÁRBOLES DE
LEVAS
1 Tapón de distribución 1
Consulte el apartado “PUNTOS DE EXTRACCIÓN”. 2 Tapón recto 1
3 Perno de la tapa del tensor 1
4 Tensor de la cadena de distribución 1
5 Junta 1
6 Perno (tapa del árbol de levas) 10
7 Tapa del árbol de levas 2
8 Clip 2
9 Fijo de centraje 4
10 Árbol de levas (escape) 1
11 Árbol de levas (admisión) 1
2
1

4 - 22
ENGCAMSHAFTS
REMOVAL POINTS
Camshaft
1. Remove:
lTiming plug 1
lStraight plug 2
2. Align:
l“I” mark
With stationary pointer.
Checking steps:
lTurn the crankshaft counterclockwise with
a wrench.
lAlign the “I” mark a on the rotor with the
stationary pointer b on the crankcase
cover. When the “I” mark is aligned with
the stationary pointer, the piston is at the
Top Dead Center (T.D.C.).
NOTE:
lIn order to be sure that the piston is at Top
Dead Center, the punch mark c on the
exhaust camshaft and the punch mark d
on the intake camshaft must align with the
cylinder head surface, as shown in the
illustration.
lIf there is no clearance, rotate the crank-
shaft counterclockwise one turn.
3. Loosen:
lCamshaft sprocket bolts
lTensioner cap bolt 1
4. Remove:
lTiming chain tensioner 2
5. Remove:
lBolt (camshaft cap) 1
lCamshaft caps 2
NOTE:
Remove the bolts (camshaft cap) in a criss-
cross pattern, working from the inside out.
CAUTION:
The bolts (camshaft cap) must be removed
evenly to prevent damage to the cylinder
head, camshafts or camshaft caps.

ENG
4 - 22
ARBRES A CAMES
NOCKENWELLE
ÁRBOLES DE LEVAS
AUSBAU
Nockenwelle
1. Demontieren:
lSchwungrad-Abdeckschrau-
be 1
lRotorzapfen-Abdeckschrau-
be 2
2. Ausrichten:
lI-Markierung
(auf Gehäusemarkierung)
Arbeitsschritte
lKurbelwelle mit einem Schrau-
benschlüssel gegen den Uhr-
zeigersinn drehen.
lI-Markierung a am Rotor mit
der Markierung b am Kurbel-
gehäusedeckel ausrichten.
Wenn die I-Markierung mit der
Markierung des Kurbelgehäu-
sedekkels fluchtet, steht der
Kolben im oberen Totpunkt
(OT).
HINWEIS:
lDer Kolben steht im oberen Tot-
punkt, wenn die Markierung c
an der AuslaßNockenwelle und
d an der Einlaß-Nokkenwelle
laut Abbildung mit der Zylinder-
kopfkante fluchtet.
lWenn kein Spiel vorhanden ist,
die Kurbelwelle um eine ganze
Umdrehung gegen den Uhrzei-
gersinn drehen.
3. Lockern:
lNockenwellenrad-Schrau-
ben
lSteuerkettenspanner-Ab-
deckschraube 1
4. Demontieren:
lSteuerkettenspanner 2
5. Demontieren:
lSchraube (Nockenwellen-
Lagerdeckel) 1
lNockenwellen-Lagerdeckel
2
HINWEIS:
Die Schrauben der Nockenwellen-
Lagerdekkel kreuzweise von außen
nach innen herausschrauben.
ACHTUNG:
Die Schrauben der Nockenwellen-
Lagerdeckel müssen gleichmäßig
herausgeschraubt werden, um Be-
schädigung an Zylinderkopf, Nok-
kenwellen und Lagerdeckeln zu
vermeiden. POINTS DE DEPOSE
Arbre à cames
1. Déposer:
lBouchon de distribution 1
lBouchon droit 2
2. Aligner:
lRepère “I”
Avec l’index fixe.
Etapes de la vérification:
lTourner le vilebrequin à l’aide
d’une clé dans le sens inverse des
aiguilles d’une montre.
lAligner le repère “I” a sur le rotor
sur l’index fixe b sur le couvercle
du carter. Quand le repère “I” est
aligné sur l’index fixe, le piston se
trouve au Point Mort Haut (PMH).
N.B.:
lLes pistons sont au PMH lorsque le
repère d’alignement c de l’arbre à
cames d’échappement et le repère
d’alignement d de l’arble à cames
d’admission s’alignent sur la sur-
face de la culasse, comme illustré.
lS’il n’y a pas de jeu, tourner le
vilebrequin dans le sens inverse
des aiguilles d’une montre sur un
tour.
3. Desserrer:
lBoulons de pignon d’arbre à
cames
lBoulon capuchon du tendeur
1
4. Déposer:
lTendeur de la chaîne de distri-
bution 2
5. Déposer:
lBoulon (chapeau d’arbre à
cames) 1
lChapeau d’arbre à cames 2
N.B.:
Enlever les boulons chopeaux d’arbre à
cames en suivant un ordre entrecroisé et
en commençant par l’intérieur.
ATTENTION:
Les boulons (chapeaux d’arbre à
cames) doivent être enlevés uniformé-
ment pour éviter d’abîmer la culasse,
l’arbre à cames ou les chapeaux
d’arbre à cames.PUNTOS DE EXTRACCIÓN
Árbol de levas
1. Extraer:
lTapón de distribución 1
lTapón recto 2
2. Alinear:
lMarca “I”
Con el indicador fijo.
Pasos de comprobación:
lGire el cigüeñal hacia la izquierda
con una llave.
lAlinee la marca “I” a del rotor
con el indicador fijo b de la
cubierta del cárter. Cuando esté ali-
neada la marca “I” con el indicador
fijo, el pistón estará en el Punto
Muerto Superior (PMS).
NOTA:
lPara asegurar que el pistón esté en
el Punto Máximo Superior, la
marca de perforación c del árbol
de levas de escape y la marca de
perforación d del árbol de levas
de admisión deben estar alineadas
con la superficie de la culata, tal y
como se muestra en la ilustración.
lSi no existe holgura, gire el árbol
de levas hacia la izquierda una vez.
3. Aflojar:
lPernos del piñón del árbol de
levas
lPerno de la tapa del tensor 1
4. Extraer:
lTensor de la cadena de distri-
bución 2
5. Extraer:
lPerno (tapa del árbol de levas)
1
lTapas del árbol de levas 2
NOTA:
Extraiga los pernos (tapa del árbol de
levas) mediante un patrón cruzado,
desde dentro hacia fuera.
PRECAUCION:
Los pernos (tapa del árbol de levas)
deben extraerse uniformemente para
evitar daños a la culata, árbol de levas
o tapas del árbol de levas.

4 - 23
ENGCAMSHAFTS

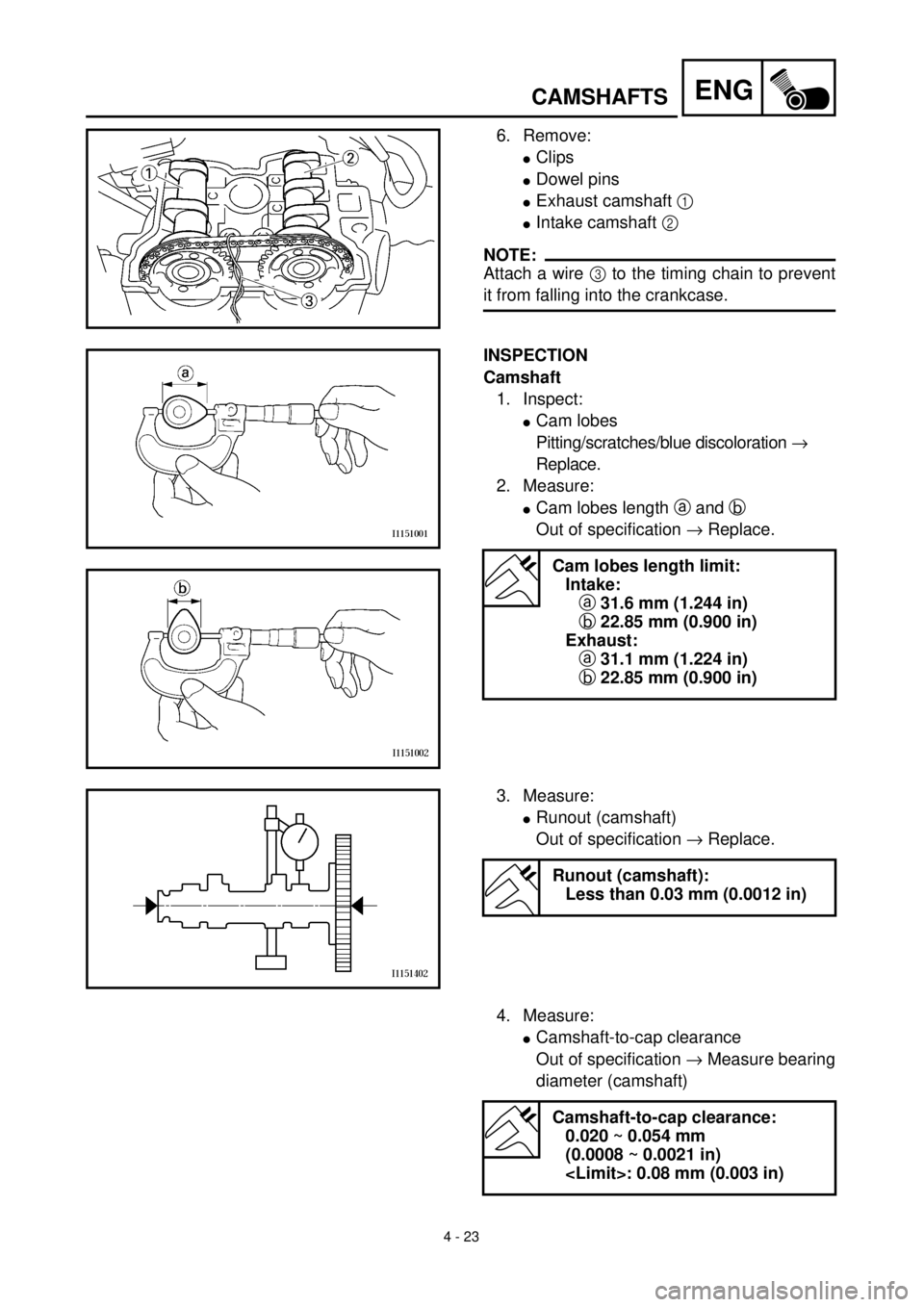

6. Remove:
lClips
lDowel pins
lExhaust camshaft 1
lIntake camshaft 2
NOTE:
Attach a wire 3 to the timing chain to prevent
it from falling into the crankcase.
INSPECTION
Camshaft
1. Inspect:
lCam lobes
Pitting/scratches/blue discoloration ®
Replace.
2. Measure:
lCam lobes length a and b
Out of specification ® Replace.
Cam lobes length limit:
Intake:
a 31.6 mm (1.244 in)
b 22.85 mm (0.900 in)
Exhaust:
a 31.1 mm (1.224 in)
b 22.85 mm (0.900 in)
3. Measure:
lRunout (camshaft)
Out of specification ® Replace.
Runout (camshaft):
Less than 0.03 mm (0.0012 in)
4. Measure:
lCamshaft-to-cap clearance
Out of specification ® Measure bearing
diameter (camshaft)
Camshaft-to-cap clearance:
0.020 ~ 0.054 mm
(0.0008 ~ 0.0021 in)
: 0.08 mm (0.003 in)

ENG
4 - 23
ARBRES A CAMES
NOCKENWELLE
ÁRBOLES DE LEVAS
6. Demontieren:
lClip
lPaßstift
lAuslaß-Nockenwelle 1
lEinlaß-Nockenwelle 2
HINWEIS:
Die Steuerkette mit einem Draht 3
sichern, damit sie nicht herabfällt.
PRÜFUNG
Nockenwelle
1. Kontrollieren:
lNocken
Pitting/Riefen/Blaufärbung
® Erneuern.
2. Messen:
lNockenabmessungen a
und b
Unvorschriftsmäßig ®
Erneuern.
Nockenabmessungen
(Verschleißgrenze)
Einlaß
a 31,6 mm
b 22,85 mm
Auslaß
a 31,1 mm
b 22,85 mm
3. Messen:
lNockenwellenschlag
Unvorschriftsmäßig ®
Erneuern.
Max. zul. Nockenwellen-
schlag
unter 0,03 mm
4. Messen:
lNockenwellen-Lagerspiel
Unvorschriftsmäßig ® Nok-
kenwellenlagerzapfen-
Durchmesser messen.
Nockenwellen-Lager-
spiel
0,020–0,054 mm
0,08 mm
6. Déposer:
lClip de clavetage
lGoujon
lArbre à cames d’échappement
1
lArbre à cames d’admission 2
N.B.:
Attacher un fil 3 à la chaîne de distribu-
tion pour éviter qu’elle tombe dans le
carter.
CONTROLE
Arbre à cames
1. Contrôler:
lLobes de came
Piqûres/rayures/décoloration
bleue ® Remplacer.
2. Mesurer:
lLongueur des lobes de came a
et b
Hors spécifications ® Rempla-
cer.
Limite de longueur des
lobes de came:
Admission:
a 31,6 mm (1,244 in)
b 22,85 mm (0,900 in)
Echappement:
a 31,1 mm (1,224 in)
b 22,85 mm (0,900 in)
3. Mesurer:
lFaux-rond (arbre à cames)
Hors spécifications ® Rempla-
cer.
Faux-rond (arbre à
cames):
Moins de 0,03 mm
(0,0012 in)
4. Mesurer:
lJeu entre arbre à cames et cha-
peau
Hors spécifications ® Mesu-
rer le diamètre du coussinet
(arbre à cames).
Jeu entre arbre à cames et
chapeau:
0,020 à 0,054 mm
(0,0008 à 0,0021 in)
:
0,08 mm (0,003 in)
6. Extraer:
lClips
lFijos de centraje
lÁrbol de levas 1 (escape)
lÁrbol de levas 2 (admisión)
NOTA:
Coloque un cable 3 a la cadena de dis-
tribución para evitar que se caiga al cár-
ter.
INSPECCIÓN
Árbol de levas
1. Inspeccionar:
lLóbulos del árbol de levas
Picaduras/Arañazos/Colora-
ción azul ® Reemplazar.
2. Medir:
lLongitud de los lóbulos del
árbol de levas a y b
Fuera de especificaciones ®
Reemplazar.
Límite de longitud de los
lóbulos del árbol de levas:
Admisión:
a 31,6 mm (1,244 in)
b 22,85 mm (0,900 in)
Escape:
a 31,1 mm (1,224 in)
b 22,85 mm (0,900 in)
3. Medir:
lExcentricidad (árbol de levas)
Fuera de especificaciones ®
Reemplazar.
Excentricidad (árbol de
levas):
Menos de 0,03 mm
(0,0012 in)
4. Medir:
lHolgura del árbol de levas a la
tapa
Fuera de especificaciones ®
Medir el diámetro del cojinete
(árbol de levas)
Holgura del árbol de levas
a la tapa:
0,020 ~ 0,054 mm
(0,0008 ~ 0,0021 in)
:
0,08 mm (0,003 in)

4 - 24
ENGCAMSHAFTS

Measurement steps:
lInstall the camshaft onto the cylinder
head.
lPosition a strip of Plastigauge® 1 onto the
camshaft.
lInstall the circlip, dowel pins and camshaft
caps.
T R..
Bolt (camshaft cap):
10 Nm (1.0 m • kg, 7.2 ft • lb)
.
lRemove the camshaft caps and measure
the width of the Plastigauge
® 1.
NOTE:
lTighten the bolts (camshaft cap) in a
crisscross pattern from innermost to outer
caps.
lDo not turn the camshaft when measuring
clearance with the Plastigauge®.
5. Measure:
lBearing diameter (camshaft) a
Out of specification ® Replace the
camshaft.
Within specification ® Replace camshaft
case and camshaft caps as a set.
Camshaft sprocket
1. Inspect:
lCamshaft sprocket
Wear/damage ® Replace the camshaft
Assembly and timing chain as a set.
Bearing diameter (camshaft):
21.967 ~ 21.980 mm
(0.8648 ~ 0.8654 in)
