YAMAHA WR 400F 2000 Notices Demploi (in French)

ENG
4 - 34
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VÁLVULAS Y MUELLES DE VÁLVULA
Arbeitsschritte
lTuschierfarbe b auf den Ventil-
kegel auftragen.
lVentil in den Zylinderkopf ein-
setzen.
lVentil fest gegen den Sitz pres-
sen, um einen deutlichen Ab-
druck zu erhalten.
lVentilsitzbreite messen. Die
Kontaktfläche von Ventilteller
und Ventilsitz ist aufgrund der
Farbverteilung sichtbar.
lIst der Sitz zu breit, zu schmal
oder außermittig, muß der Ven-
tilsitz nachbearbeitet werden.
9. Einschleifen:lVentiltellerlVentilsitz
HINWEIS:
Nach Bearbeitung des Ventilsitzes oder
Erneuerung von Ventil und Ventilsitz
sollten Ventilteller und Ventilsitz einge-
schliffen werden.
Arbeitsschritte
lGrobkörnige Schleifpaste auf
den Ventilkegel auftragen.
lVentilschaft mit Molybdändisul-
fidöl schmieren.
lVentil in den Zylinderkopf ein-
setzen.
lVentil hin- und herdrehen, bis
Ventilkegel und Ventilsitz
gleichmäßig angeschliffen sind.
Danach die Schleifpaste voll-
ständig entfernen.
lFeinkörnige Schleifpaste auf
den Ventilkegel auftragen und
die oben beschriebenen Ar-
beitsschritte wiederholen.
ACHTUNG:
Darauf achten, daß die Schleif-
paste nicht in den Spalt zwi-
schen Ventilschaft und Ventil-
führung gelangt.
HINWEIS:
Die beste Läppwirkung wird er-
zielt, wenn das Ventil leicht gegen
den Ventilsitz gedrückt und zwi-
schen den Handflächen hin- und
hergedreht wird. Etapes de la mesure:
lAppliquer du bleu de mécanicien
(Dykem) b sur la face de la sou-
pape.
lInstaller la soupape dans la culasse.
lPresser la soupape à travers le
guide de soupape et sur le siège de
soupape de manière à laisser une
trace nette.
lMesurer la largeur du siège de sou-
pape. Le bleu aura disparu aux
endroits où la soupape et son siège
entrent en contact.
lSi le siège de soupape est trop
large, trop étroit ou si le siège n’est
pas centré, il faut le surfacer.
9. Roder:
lFace de soupape
lSiège de soupape
N.B.:
Après le surfaçage du siège de soupape
ou le remplacement de la soupape et du
guide de soupape, il faut roder le siège et
la face de la soupape.
Etapes du rodage:
lAppliquer de la grosse pâte à roder
sur la face de soupape.
lAppliquer de l’huile au bisulfure
de molybdène sur la queue de sou-
pape.
lInstaller la soupape dans la culasse.
lTourner la soupape jusqu’à ce que
la face et le siège de la soupape
soient uniformément polis, puis
éliminer la pâte à roder.
lAppliquer de la pâte à roder fine
sur la face de soupape, puis répéter
le procédé ci-dessus.
ATTENTION:
Veiller à ce que de la pâte ne rentre
pas dans l’intervalle entre la queue
de soupape et le guide.
N.B.:
Pour obtenir un bon rodage, tapoter
sur le siège de soupape tout en faisant
tourner la soupape dans la main.Pasos de medición:
lAplique azul de mecánico
(Dykem) b a la cara de la válvula.
lInstale la válvula en la culata.
lPresione la válvula a través de la
guía de la válvula y sobre el
asiento de la válvula para dejar una
impresión clara.
lMida la anchura del asiento de la
válvula. El tinte azul habrá desapa-
recido en el lugar donde hayan
hecho contacto el asiento de la vál-
vula y la cara de la válvula.
lSi el asiento de la válvula es muy
ancho, muy estrecho o no está cen-
trado, deberá rectificar dicho
asiento.
9. Esmerilar:
lCara de la válvula
lAsiento de la válvula
NOTA:
Después de rectificar el asiento de la vál-
vula o reemplazar la válvula y la guía,
deberá esmerilar el asiento y la cara de la
válvula.
Pasos de esmerilización:
lAplique una pasta esmeril fluida a
la cara de la válvula.
lAplique aceite de disulfuro de
molibdeno al vástago de la válvula.
lInstale la válvula en la culata.
lGire la válvula hasta que la cara y
el asiento de la misma estén esme-
rilados uniformemente y, a conti-
nuación, elimine la pasta esmeril.
lAplique una pasta esmeril fluida a
la cara de la válvula y repita el pro-
cedimiento descrito anteriormente.
PRECAUCION:
No deje que el compuesto penetre
en la holgura entre el vástago de la
válvula y la guía.
NOTA:
Para obtener mejores resultados de
esmerilado, golpee suavemente el
asiento de la válvula mientras gira la
válvula con las manos hacia delante y
hacia atrás.

4 - 35
ENG

VALVES AND VALVE SPRINGS

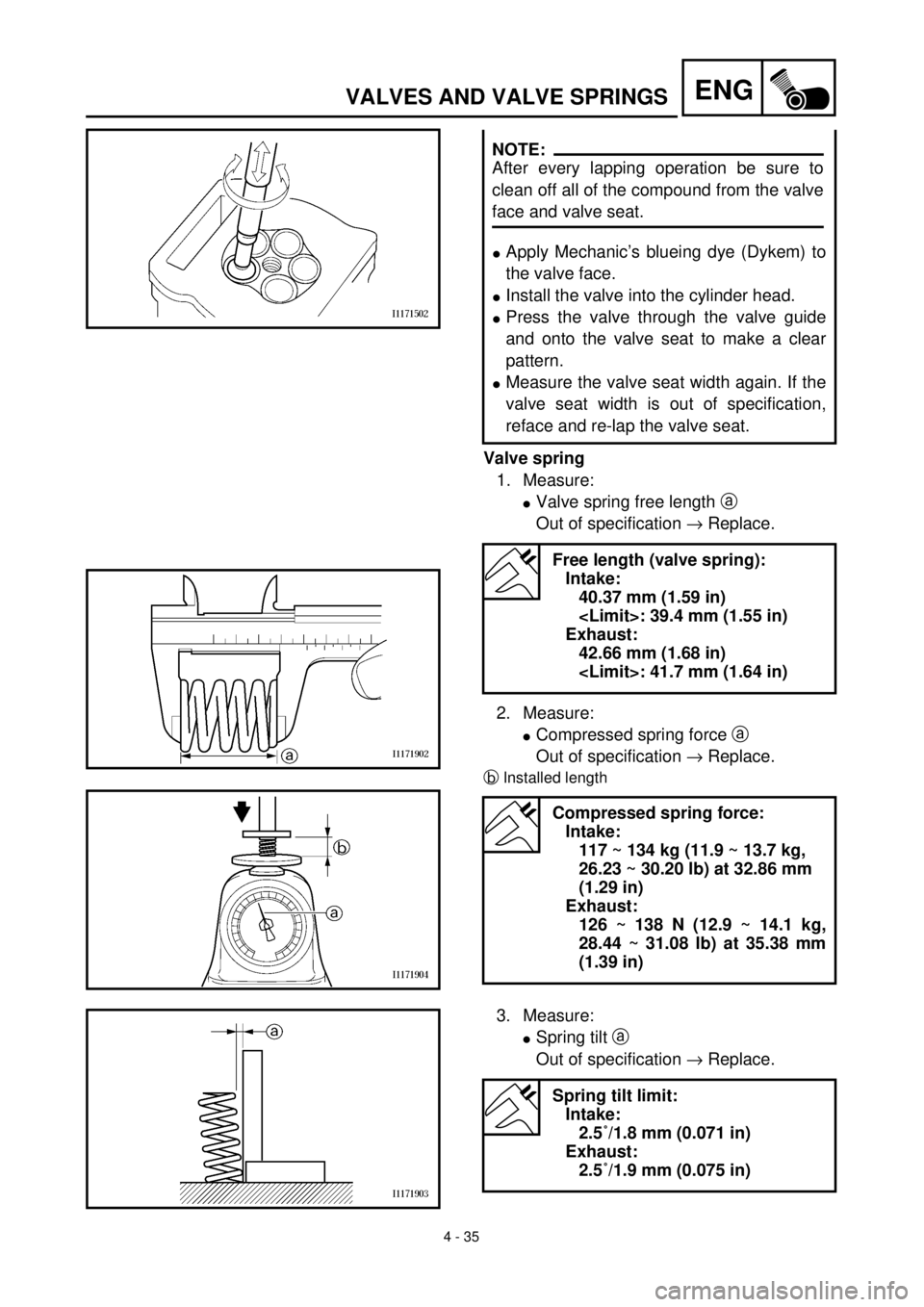

Valve spring
1. Measure:
lValve spring free length a
Out of specification ® Replace.
2. Measure:
lCompressed spring force a
Out of specification ® Replace.
bInstalled length
lApply Mechanic’s blueing dye (Dykem) to
the valve face.
lInstall the valve into the cylinder head.
lPress the valve through the valve guide
and onto the valve seat to make a clear
pattern.
lMeasure the valve seat width again. If the
valve seat width is out of specification,
reface and re-lap the valve seat.
Free length (valve spring):
Intake:
40.37 mm (1.59 in)
: 39.4 mm (1.55 in)
Exhaust:
42.66 mm (1.68 in)
: 41.7 mm (1.64 in)
Compressed spring force:
Intake:
117 ~ 134 kg (11.9 ~ 13.7 kg,
26.23 ~ 30.20 lb) at 32.86 mm
(1.29 in)
Exhaust:
126 ~ 138 N (12.9 ~ 14.1 kg,
28.44 ~ 31.08 lb) at 35.38 mm
(1.39 in)
NOTE:
After every lapping operation be sure to
clean off all of the compound from the valve
face and valve seat.
3. Measure:
lSpring tilt a
Out of specification ® Replace.
Spring tilt limit:
Intake:
2.5˚/1.8 mm (0.071 in)
Exhaust:
2.5˚/1.9 mm (0.075 in)

ENG
4 - 35
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VÁLVULAS Y MUELLES DE VÁLVULA
Ventilfeder
1. Messen:
lVentilfederlänge (ent-
spannt) a
Unvorschriftsmäßig ®
Erneuern.
2. Messen:
lFederdruck (gespannt) a
Unvorschriftsmäßig ®
Erneuern.
bEinbaulänge
3. Messen:
lRechtwinkligkeit a
Grenzwert überschritten ®
Erneuern.
lTuschierfarbe auf den Ventilke-
gel auftragen.
lVentil in den Zylinderkopf ein-
setzen.
lVentil fest gegen den Sitz pres-
sen, um einen deutlichen Ab-
druck zu erhalten.
lVentilsitzbreite erneut messen.
Entspricht die Ventilsitzbreite
noch immer nicht dem Sollmaß,
den Ventilsitz nochmals nach-
bearbeiten und einschleifen.
Ungespannte Länge
(Ventilfeder)
Einlaß
40,37 mm

39,4 mm
Auslaß
42,66 mm

41,7 mm
Federdruck (gespannt)
Einlaß
117 ~ 134N (11,9–
13,7 kg) bei 32,86
mm
Auslaß
126 ~ 138 N (12,9–
14,1 kg) bei
35,38 mm
Rechtwinkligkeits-
grenzwert
Einlaß
2,5˚/1,8 mm
Auslaß
2,5˚/1,9 mm
HINWEIS:
Nach jedem Läppen sicherstellen,
daß die Schleifpaste vollständig
von Ventilkegel und Ventilsitz ent-
fernt wird.
Ressort de soupape
1. Mesurer:
lLongueur libre du ressort de
soupape a
Hors spécifications ® Rempla-
cer.
2. Mesurer:
lForce du ressort comprimé a
Hors spécifications ® Rempla-
cer.
bLongueur monté
3. Mesurer:
lInclinaison de ressort a
Hors spécifications ® Rempla-
cer.
lAppliquer du bleu de mécanicien
(Dykem) sur la face de la soupape.
lInstaller la soupape dans la culasse.
lPresser la soupape à travers le
guide de soupape et sur le siège de
soupape de manière à laisser une
trace nette.
lMesurer à nouveau la largeur du
siège de soupape. Si la largeur du
siège de soupape est hors spécifi-
cations, surfacer à nouveau et roder
le siège de soupape.
Longueur libre (ressort de
soupape):
Admission:
40,37 mm (1,59 in)
: 39,4 mm
(1,55 in)
Echappement:
42,66 mm (1,68 in)
: 41,7 mm
(1,64 in)
Force du ressort com-
primé:
Admission:
117 à 134 N
(11,9 à 13,7 kg, 26,23 à
30,20 lb)
à 32,86 mm (1,29 in)
Echappement:
126 à 138N
(12,9 à 14,1 kg, 28,44 à
31,08 lb)
à 35,38 mm (1,39 in)
Limite d’inclinaison de
ressort:
Admission:
2,5˚/1,8 mm (0,071 in)
Echappement:
2,5˚/1,9 mm (0,075 in)
N.B.:
Après chaque opération de rodage,
s’assurer d’éliminer complètement
les restes de pâte de la face et du
siège de soupape.
Muelle de la válvula
1. Medir:
lLongitud libre del muelle de la
válvula a
Fuera de especificaciones ®
Reemplazar.
2. Medir:
lTensión del muelle compri-
mido a
Fuera de especificaciones ®
Reemplazar.
bLongitud montada
3. Medir:
lInclinación del muelle a
Fuera de especificaciones ®
Reemplazar.
lAplique azul de mecánico
(Dykem) a la cara de la válvula.
lInstale la válvula en la culata.
lPresione la válvula a través de la
guía de la válvula y sobre el
asiento de la válvula para dejar una
impresión clara.
lMida nuevamente la anchura del
asiento de la válvula. Si la anchura
del asiento de la válvula está fuera
de especificaciones, rectifique y
esmerile dicho asiento.
Longitud libre (muelle de
la válvula):
Admisión:
40,37 mm (1,59 in)
: 39,4 mm
(1,55 in)
Escape:
42,66 mm (1,68 in)
: 41,7 mm
(1,64 in)
Tensión del muelle com-
primido:
Admisión:
117 ~ 134N
(11,9 ~ 13,7 kg , 26,23
~ 30,20 lb)
a 32,86 mm (1,29 in)
Escape:
126 ~ 138 N
(12,9 ~ 14,1 kg, 28,44
~ 31,08 lb)
a 35,38 mm (1,39 in)
Límite de inclinación del
muelle:
Admisión:
2,5˚/1,8 mm (0,071 in)
Escape:
2,5˚/1,9 mm (0,075 in)
NOTA:
Después de cada esmerilado, asegú-
rese de limpiar los restos de com-
puesto de la superficie de la válvula y
del asiento de la válvula.

4 - 36

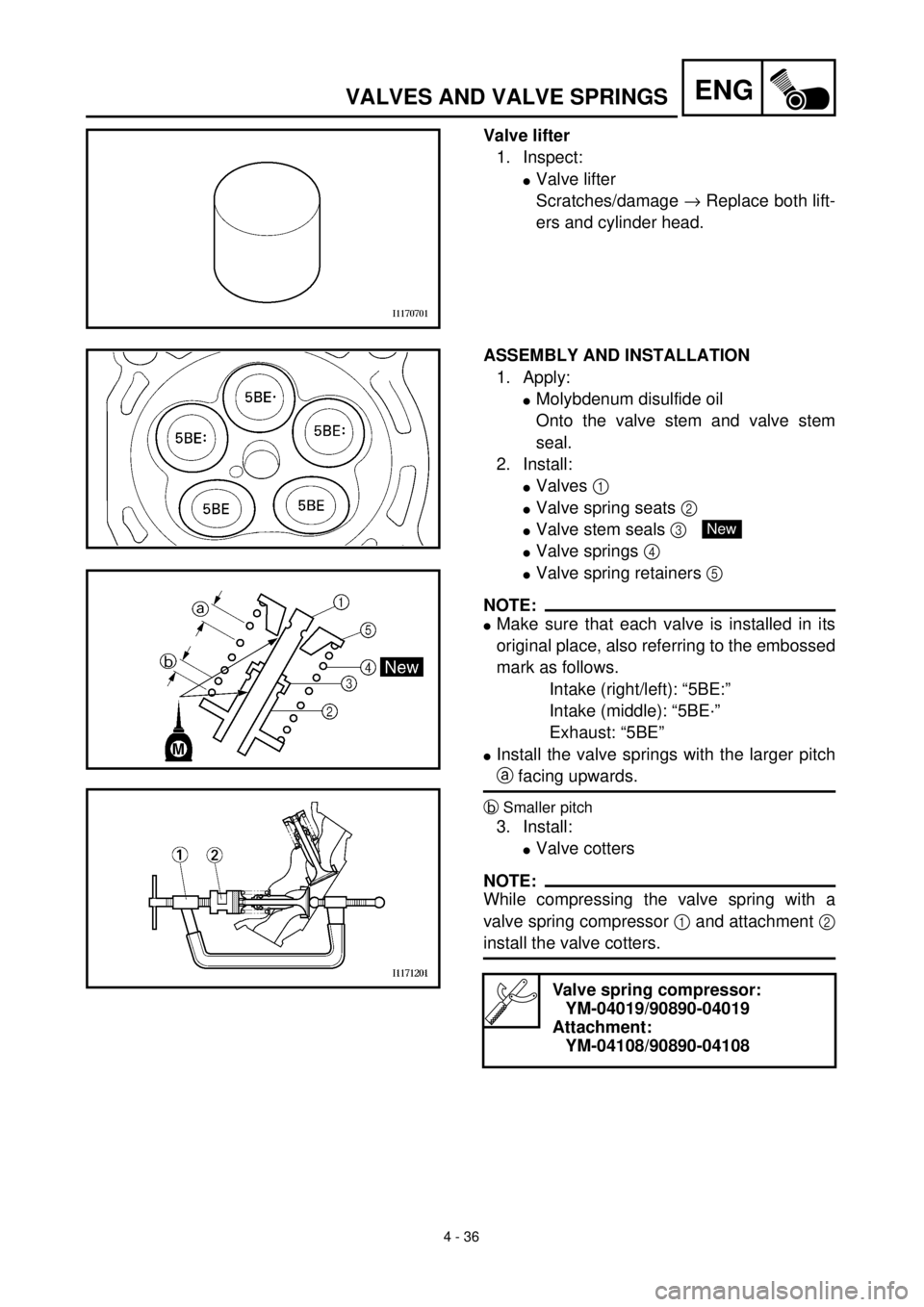

ENGVALVES AND VALVE SPRINGS
Valve lifter
1. Inspect:
lValve lifter
Scratches/damage ® Replace both lift-
ers and cylinder head.
ASSEMBLY AND INSTALLATION
1. Apply:
lMolybdenum disulfide oil
Onto the valve stem and valve stem
seal.
2. Install:
lValves 1
lValve spring seats 2
lValve stem seals 3
lValve springs 4
lValve spring retainers 5
NOTE:
lMake sure that each valve is installed in its
original place, also referring to the embossed
mark as follows.
Intake (right/left): “5BE:”
Intake (middle): “5BE·”
Exhaust: “5BE”
lInstall the valve springs with the larger pitch
a facing upwards.
bSmaller pitch
3. Install:
lValve cotters
NOTE:
While compressing the valve spring with a
valve spring compressor 1 and attachment 2
install the valve cotters.
Valve spring compressor:
YM-04019/90890-04019
Attachment:
YM-04108/90890-04108
New

ENG
4 - 36
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VÁLVULAS Y MUELLES DE VÁLVULA
Tassenstößel
1. Kontrollieren:
lTassenstößel
Kratzer/Beschädigung ®
Tassenstößel und Zylinder-
kopf erneuern.
ZUSAMMENBAU UND MONTAGE
1. Auftragen:
lMolybdändisulfidöl
(auf Ventilschaft und Ventil-
schaft-Abdichtung)
2. Montieren:
lVentile 1
lVentilfedersitze 2
lVentilschaft-Abdichtungen
3
lVentilfedern 4
lVentilfederteller 5
HINWEIS:
lSicherstellen, daß jedes Ventil in
seine ursprüngliche Lage montiert
wird. Dabei folgende Markierungen
beachten.
Einlaß (rechts/links): 5BE:
Einlaß (Mitte): 5BE·
Auslaß: 5BE
lDie Ventilfedern mit der größeren
Steigung a nach oben einbauen.
bKleinere Steigung
3. Montieren:
lVentilkeile
HINWEIS:
Die Ventilfeder mit Ventilfederspan-
ner 1 und Halterung 2 zusammen-
drücken, dann die Ventilkeile einset-
zen.
Ventilfederspanner
YM-04019/90890-
04019
Adapter
YM-04108/90890-
04108
New
Poussoir de soupape
1. Contrôler:
lPoussoir de soupape
Rayures/endommagements ®
Remplacer les deux poussoirs
et la culasse.
ASSEMBLAGE ET MONTAGE
1. Appliquer:
lHuile au bisulfure de molyb-
dène
Sur la queue de soupape et la
bague d’étanchéité de queue de
soupape.
2. Monter:
lSoupapes 1
lSièges de ressort de soupape 2
lBagues d’étanchéité de queue
de soupape 3
lRessorts de soupape 4
lLogements de ressort de sou-
pape 5
N.B.:
lS’assurer de remettre chaque soupape
dans sa position d’origine, en se réfé-
rant aux repères en relief comme suit:
Admission (droite/gauche):
“5BE:”
Admission (centre): “5BE·”
Echappement: “5BE”
lInstaller le ressort de soupape en tour-
nant le pas le plus grand a vers le
haut.
bPas le plus petit
3. Monter:
lClavettes de soupape
N.B.:
Installer les clavettes de soupape tout en
comprimant le ressort de soupape avec
un compresseur de ressort de soupape 1
et l’accessoire 2.
Compresseur de ressort de
soupape:
YM-04019/90890-04019
Accessoire:
YM-04108/90890-04108
New
Empujador de la válvula
1. Inspeccionar:
lEmpujador de la válvula
Arañazos/daños ® Reemplazar
tanto los empujadores como la
culata.
MONTAJE E INSTALACIÓN
1. Aplicar:
lAceite de disulfuro de molib-
deno
En el vástago de la válvula y el
retén del vástago de la válvula.
2. Instalar:
lVálvulas 1
lAsientos del muelle de la vál-
vula 2
lRetenes del vástago de la vál-
vula 3
lMuelles de la válvula 4
lFijadores del muelle de la vál-
vula 5
NOTA:
lAsegúrese de que cada válvula esté
instalada en su lugar correspondiente;
asimismo, consulte las siguientes mar-
cas.
Admisión (derecha/izquierda):
“5BE:”
Admisión (central): “5BE·”
Escape: “5BE”
lInstale los muelles de la válvula con el
paso grande orientado hacia arriba.
bPaso pequeño
3. Instalar:
lChavetas de la válvula
NOTA:
Instale las chavetas de la válvula mien-
tras comprime el muelle con el compre-
sor del muelle de la válvula 1 y el
accesorio 2.
Compresor del muelle de
la válvula:
YM-04019/90890-04019
Accesorio:
YM-04108/90890-04108
New

4 - 37
ENGVALVES AND VALVE SPRINGS
4. To secure the valve cotters onto the
valve stem, lightly tap the valve tip with a
piece of wood.
CAUTION:
Hitting the valve tip with excessive force
could damage the valve.
5. Install:
lAdjusting pad 1
lValve lifter 2
NOTE:
lLubricate the valve lifters and pads with
molybdenum disulfide oil.
lValve lifter must turn smoothly when rotated
with a finger.
lBe careful to reinstall valve lifters and pads
in their original place.

ENG
4 - 37
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VÁLVULAS Y MUELLES DE VÁLVULA
4. Zur Sicherung der Ventilkeile
auf dem Ventilschaft mit ei-
nem Holzstück leicht auf das
Ventilschaftende schlagen.
ACHTUNG:
Starke Schläge auf das Ventil-
schaftende können das Ventil be-
schädigen.
5. Montieren:
lVentilplättchen 1
lTassenstößel 2
HINWEIS:
lDie Tassenstößel und Ventilplätt-
chen mit Molybdändisulfidöl
schmieren.
lDie Tassenstößel müssen sich
mühelos mit einem Finger drehen
lassen.
lDie Ventilplättchen und Tassenstö-
ßel müssen an der ursprünglichen
Stelle eingesetzt werden. 4. Pour fixer les clavettes de sou-
pape sur la queue de soupape,
tapoter la pointe de soupape à
l’aide d’un bout de bois.
ATTENTION:
Une frappe trop forte sur la pointe de
soupape pourrait endommager la sou-
pape.
5. Monter:
lCales de réglage 1
lPoussoir de soupape 2
N.B.:
lLubrifier les poussoirs de soupapes et
les cales avec de l’huile au bisulfure
de molybdène.
lQuand on le fait tourner du doigt, un
poussoir de soupape doit tourner en
douceur.
lPrendre soin de remettre les poussoirs
de soupapes et les cales dans lour
position d’origine.4. Para fijar las chavetas de la vál-
vula en el vástago de la válvula,
golpee ligeramente la punta de la
válvula con un taco de madera.
PRECAUCION:
No golpee demasiado fuerte para no
dañar la válvula.
5. Instalar:
lSuplemento de ajuste 1
lEmpujador de la válvula 2
NOTA:
lLubrique lo empujadores de válvula y
los suplementos con aceite de disul-
furo de molibdeno.
lEl empujador de la válvula debe rotar
suavemente cuando se gire con los
dedos.
lAsegúrese de instalar nuevamente los
empujadores de válvula y los suple-
mentos en su posición original.

ENG
4 - 38
CYLINDER AND PISTON
CYLINDER AND PISTON
CYLINDER AND PISTON
Extent of removal:1 Cylinder removal2 Piston removal
Extent of removal Order Part name Q’ty Remarks
CYLINDER AND PISTON
REMOVAL
Preparation for removal Cylinder head Refer to “CYLINDER HEAD” section.
1 Bolt (cylinder) 1
2 Cylinder 1
3 Gasket 1
4 Dowel pin 2
5 Dowel pin/O-ring 1/1
6 Piston pin clip 2
Use special tool.
Refer to “REMOVAL POINTS”. 7 Piston pin 1
8 Piston 1
9 Piston ring set 1
2
1

4 - 38
ENG
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
CILINDRO Y PISTÓN
ZYLINDER UND KOLBEN
ZYLINDER UND KOLBEN
Demontage-Arbeiten:1 Zylinder demontieren2 Kolben demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Zylinder und Kolben demontieren
Vorbereitung für den Ausbau Zylinderkopf Siehe unter “ZYLINDERKOPF”.
1 Schraube (zylinder) 1
2 Zylinder 1
3 Dichtung 1
4 Paßstift 2
5 Paßstift/O-Ring 1/1
6 Kolbenbolzen-Sicherungsring 2
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”. 7 Kolbenbolzen 1
8 Kolben 1
9 Kolbenringe 1
1
2
CYLINDRE ET PISTON
CYLINDRE ET PISTON
Organisation de la dépose:1 Dépose du cylindre2 Dépose du piston
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DES CYLINDRES ET DES PIS-
TONS
Préparation à la dépose Culasse Se reporter à la section “CULASSE”.
1 Boulon (cylindre) 1
2 Cylindre 1
3 Joint 1
4 Goujon 2
5 Goujon/joint torique 1/1
6 Agrafe d’axe de piston 2
Utiliser un outil spécial.
Se reporter à “POINTS DE DEPOSE”. 7 Axe de piston 1
8 Piston 1
9 Jeu de segments 1
1
2
CILINDRO Y PISTÓN
CILINDRO Y PISTÓN
Alcance de la extracción:1 Extracción de cilindro2 Extracción del pistón
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL CILINDRO Y EL PIS-
TÓN
Preparación para la extracción Culata Consulte el apartado “CULATA”.
1 Perno (cilindro) 1
2 Cilindro 1
3 Junta 1
4 Fijo de centraje 2
5 Fijo de centraje/junta tórica 1/1
6 Circlips del bulón del pistón 2
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”. 7 Bulón del pistón 1
8 Pistón 1
9 Juego del aro del pistón 1
1
2

4 - 39
ENGCYLINDER AND PISTON
REMOVAL POINTS
Piston
1. Remove:
lPiston pin clips 1
lPiston pin 2
lPiston 3
NOTE:
lPut identification marks on each piston head
for reference during reinstallation.
lBefore removing each piston pin, deburr the
clip groove and pin hole area. If the piston
pin groove is deburred and the piston pin is
still difficult to remove, use the piston pin
puller 4.
CAUTION:
Do not use a hammer to drive the piston
pin out.
Piston ring
1. Remove:
lPiston rings
NOTE:
Spread the end gaps apart while at the same
time lifting the piston ring over the top of the
piston crown, as shown in the illustration.
INSPECTION
Cylinder and piston
1. Inspect:
lCylinder and piston walls
Vertical scratches ® Replace cylinder
and piston.
2. Measure:
lPiston-to-cylinder clearance
Piston pin puller:
YU-01304/90890-01304
Measurement steps:
1st step:
lMeasure the cylinder bore “C” with a cylin-
der bore gauge.
NOTE:
Measure the cylinder bore “C” in parallel to
and at right angles to the crankshaft. Then,
find the average of the measurements.
