YAMAHA WR 400F 2001 Owners Manual

ENG
4 - 53
3. Montieren:
lSicherungsscheibe 1
lMutter (Kupplungsnabe) 2
HINWEIS:
Die Kupplungsnabe mit dem Univer-
sal-Kupplungshalter 3 gegenhalten.
Nur USA und CDN
õNicht USA und CDN
Universal-Kupplungs-
halter
YM-91042/
90890-04086
New
T R..75 Nm (7,5 m · kg)
4. Die Lasche der Sicherungs-
scheibe 1 umbiegen.
5. Montieren:
lReibscheiben 2
[d = ø119 mm] 1
lKupplungsscheiben 2
HINWEIS:
lDie Kupplungsscheiben und Reib-
scheiben abwechselnd auf der
Kupplungsnabe anbringen, wobei
mit einer Reibscheibe zu beginnen
und mit der Reibscheibe zu enden
ist.
lMotoröl auf den Reib- und Kupp-
lungsscheiben auftragen.
6. Montieren:
lLager 1
lBeilagscheibe 2
lSicherungsring 3
(an Druckstange 1 4)
HINWEIS:
Motoröl auf Lager und Beilagscheibe
auftragen.
New
3. Monter:
lRondelle-frein 1
lEcrou (noix d’embrayage) 2
N.B.:
Utiliser le support d’embrayage 3 pour
maintenir la noix d’embrayage.
Pour les USA et le CDN
õExcepté pour les USA et le CDN
Support d’embrayage:
YM-91042/90890-04086
New
T R..75 Nm (7,5 m · kg, 54 ft · lb)
4. Courber la languette de la ron-
delle-frein 1.
5. Monter:
lDisque de friction 2
[d = ø119 mm (4,69 in)] 1
lDisque d’embrayage 2
N.B.:
lMettre alternativement les disques
d’embrayage et les disques de friction en
place sur la noix d’embrayage, en com-
mençant par un disque de friction et en
terminant par un disque de friction.
lAppliquer de l’huile moteur sur les
disques de friction et les disques
d’embrayage.
6. Monter:
lRoulement 1
lRondelle ordinaire 2
lCirclip 3
Sur le champignon de
débrayage 1 4.
N.B.:
Appliquer de l’huile moteur sur le roule-
ment et la rondelle ordinaire.
New
3. Instalar:
lArandela de freno 1
lTuerca (buje del embrague) 2
NOTA:
Utilice la herramienta de soporte del
embrague 3 para sujetar el buje del
embrague.
Para USA y CDN
õExcepto para USA y CDN
Herramienta de soporte
del embrague:
YM-91042/90890-04086
New
T R..75 Nm (7,5 m · kg, 54 ft · lb)
4. Doble la lengüeta de la arandela
de freno 1.
5. Instalar:
lDisco de fricción 2
[d = ø119 mm (4,69 in)] 1
lDiscos de embrague 2
NOTA:
lInstale los discos de embrague y los
discos de fricción alternativamente en
el buje del embrague, empezando por
el disco de fricción y terminando por
el disco de fricción.
lAplique el aceite de motor en los dis-
cos de fricción y los discos de embra-
gues.
6. Instalar:
lCojinete 1
lArandela plana 2
lCirclip 3
A la varilla de empuje 1 4.
NOTA:
Aplique el aceite de motor en el cojinete
y la arandela plana.
New
KUPPLUNG (WR426F)
KUPPLUNG (WR426F)
EMBRAGUE (WR426F)

4 - 54
ENGCLUTCH (WR426F)
7. Install:
lPush rod 2 1
lBall 2
lPush rod 1 3
NOTE:
Apply the engine oil on the push rod 1, 2 and
ball.
8. Install:
lPressure plate 1
9. Install:
lClutch spring
lBolt (clutch spring)
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
10. Install:
lGasket (clutch cover) 1
lDowel pin 2
New
11. Install:
lClutch cover 1
lBolt (clutch cover)
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

ENG
4 - 54
7. Montieren:
lDruckstange 2 1
lKugel 2
lDruckstange 1 3
HINWEIS:
Lithiumfett auf Druckstangen 1 und 2
und Kugel auftragen.
8. Montieren:
lDruckplatte 1
9. Montieren:
lKupplungsfeder
lSchraube (Kupplungsfeder)
HINWEIS:
Die Schrauben stufenweise über
Kreuz festziehen.
T R..8 Nm (0,8 m · kg)
10. Montieren:
lDichtung (Kupplungsdek-
kel) 1
lPaßstifte 2
New
11. Montieren:
lKupplungsdeckel 1
lSchraube (Kupplungsdek-
kel)
HINWEIS:
Die Schrauben stufenweise über
Kreuz festziehen.
T R..10 Nm (1,0 m · kg)
7. Monter:
lChampignon de débrayage 2 1
lBille 2
lChampignon de débrayage 1 3
N.B.:
Appliquer de la graisse de savon au
lithium sur le champignon de débrayage
1, 2 et la bille.
8. Monter:
lPlaque de pression 1
9. Monter:
lRessort d’embrayage
lBoulon (ressort d’embrayage)
N.B.:
Serrer les boulon par étapes dans un
ordre entrecroisé.
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
10. Monter:
lJoint (couvercle d’embrayage)
1
lGoujons 2
New
11. Monter:
lCouvercle d’embrayage 1
lBoulon (couvercle d’embrayage)
N.B.:
Serrer les boulons par étapes, dans un
ordre entrecroisé.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Instalar:
lVarilla de empuje 2 1
lBola 2
lVarilla de empuje 1 3
NOTA:
Aplique aceite de motor en las varillas de
empuje 1 y 2, y a la bola.
8. Instalar:
lPlato de presión 1
9. Instalar:
lMuelle del embrague
lPerno (muelle del embrague)
NOTA:
Apriete los pernos de forma progresiva y
entrecruzada.
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
10. Instalar:
lJunta (cubierta del embrague)
1
lFijo de centraje 2
New
11. Instalar:
lCubierta del embrague 1
lPerno (cubierta del embrague)
NOTA:
Apriete los pernos de forma progresiva y
entrecruzada.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
KUPPLUNG (WR426F)
KUPPLUNG (WR426F)
EMBRAGUE (WR426F)

ENG
4 - 55

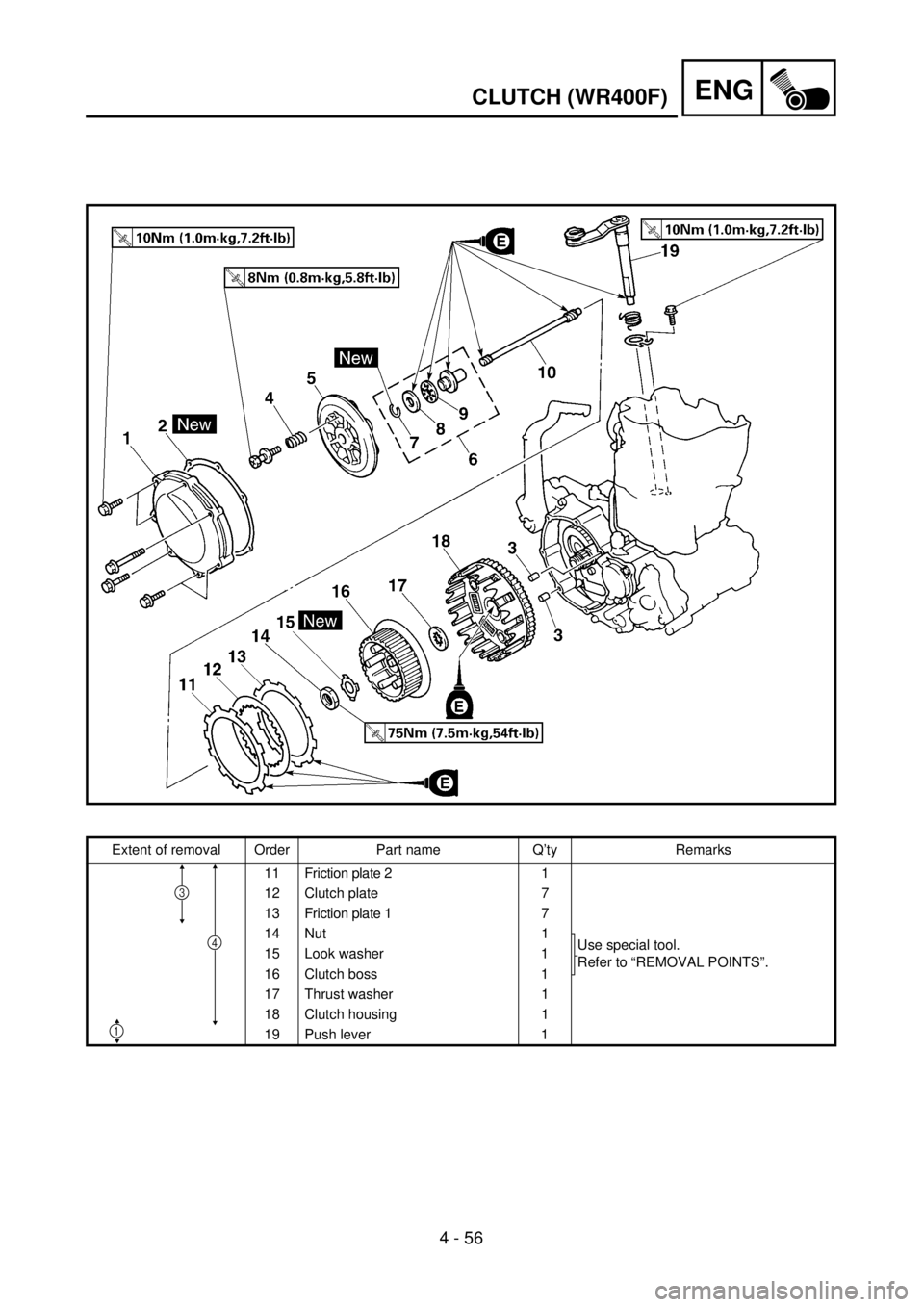

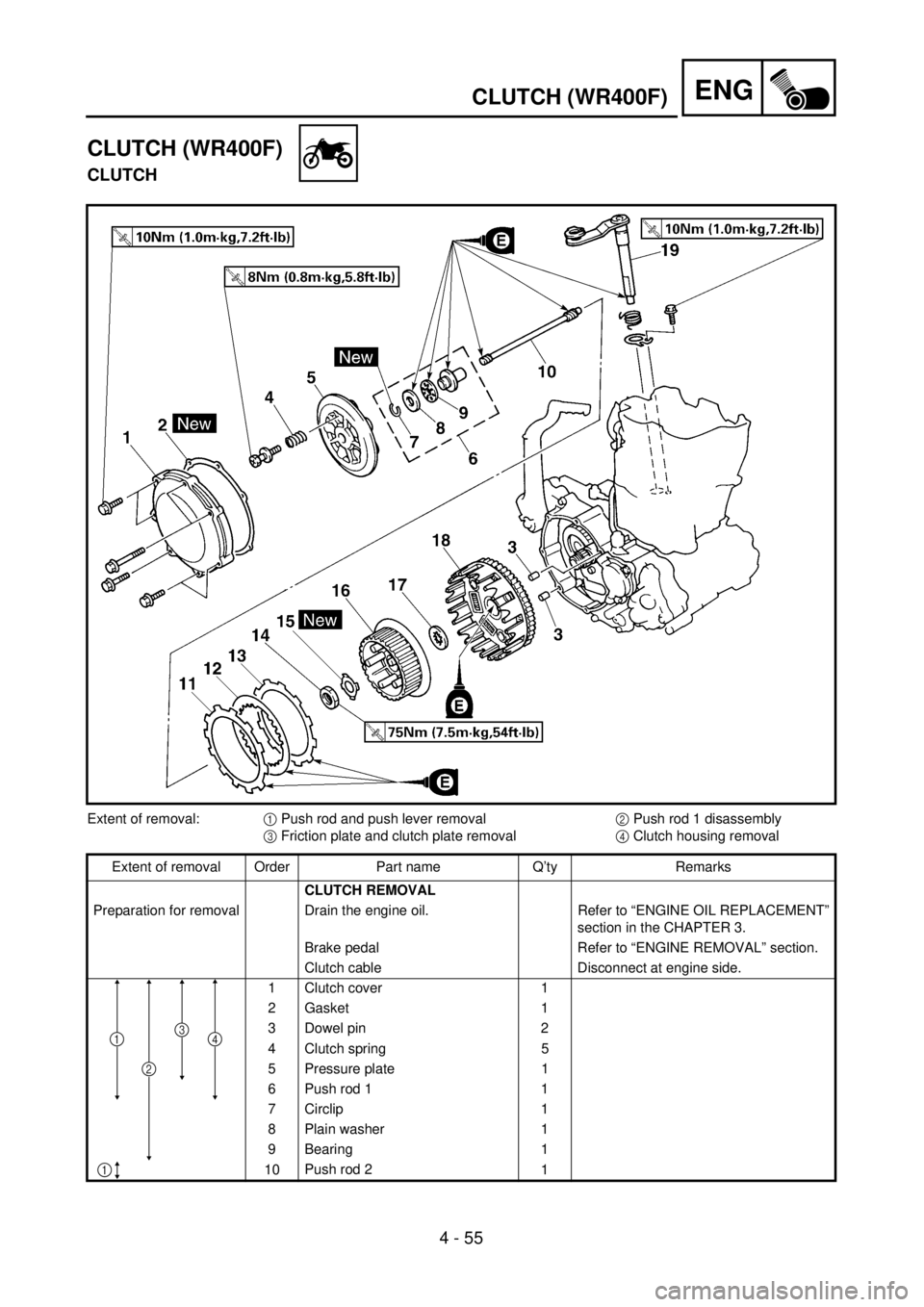

CLUTCH (WR400F)
CLUTCH (WR400F)
CLUTCH
Extent of removal:1 Push rod and push lever removal2 Push rod 1 disassembly
3 Friction plate and clutch plate removal4 Clutch housing removal
Extent of removal Order Part name Q’ty Remarks
CLUTCH REMOVAL
Preparation for removal Drain the engine oil. Refer to “ENGINE OIL REPLACEMENT”
section in the CHAPTER 3.
Brake pedal Refer to “ENGINE REMOVAL” section.
Clutch cable Disconnect at engine side.
1 Clutch cover 1
2 Gasket 1
3 Dowel pin 2
4 Clutch spring 5
5 Pressure plate 1
6 Push rod 1 1
7 Circlip 1
8 Plain washer 1
9 Bearing 1
10Push rod 2
1
4
1
1
2
3

4 - 55
ENG
KUPPLUNG (WR400F)
KUPPLUNG
Demontage-Arbeiten:1 Druckstange u. -hebel demontieren2 Druckstange 1 demontieren
3 Reib- u. Stahlscheiben demontieren4 Kupplungsgehäuse demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KUPPLUNG DEMONTIEREN
Vorbereitung für den Ausbau Motoröl ablassen. Siehe unter “MOTORÖL WECHSELN” im KAPITEL
3.
Fußbremshebel Siehe unter “MOTOR DEMONTIEREN”.
Kupplungszug Motorseitig demontieren.
1 Kupplungsdeckel 1
2 Dichtung 1
3 Paßstift 2
4 Kupplungsfeder 5
5 Druckplatte 1
6 Druckstange 1 1
7 Sicherungsring 1
8 Unterlegscheibe 1
9 Lager 1
10Druckstange 2
1
1
1
2
34
EMBRAYAGE (WR400F)
EMBRAYAGE
Organisation de la dépose:1 Dépose de la tige de commande et du levier de poussée 2 Démontage de la tige de commande 1
3 Dépose du disque de friction et du disque d’embrayage 4 Dépose du carter d’embrayage
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DE L’EMBRAYAGE
Préparation à la dépose Vidanger l’huile moteur. Se reporter à la section “CHANGEMENT DE L’HUILE
DE MOTEUR” au CHAPITRE 3.
Pédale de frein Se reporter à la section “DEPOSE DU MOTEUR”.
Câble d’embrayage Déconnecter du côté moteur.
1 Couvercle d’embrayage 1
2 Joint 1
3 Goujon 2
4 Ressort d’embrayage 5
5 Plateau de pression 1
6 Tige de commande 1 1
7 Circlip 1
8 Rondelle plate 1
9 Roulement 1
10Tige de commande 2
1
1
1
2
34
EMBRAGUE (WR400F)
EMBRAGUE
Alcance de la extracción:1 Extracción de la varilla de empuje y la palanca de empuje2 Desmontaje del empuje 1
3 Extracción del disco de fricción y los discos de embrague4 Extracción de la caja del embrague
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL EMBRAGUE
Preparación para la extracción Drenar el aceite de motor. Consulte el apartado “SUSTITUCIÓN DEL ACEITE DE
MOTOR” del CAPÍTULO 3.
Pedal del freno Consulte el apartado “EXTRACCIÓN DEL MOTOR”.
Cable del embrague Desconectar en el lado del motor.
1 Cubierta del embrague 1
2 Junta 1
3 Fijo de centraje 2
4 Muelle del embrague 5
5 Plato de presión 1
6 Varilla de empuje 1 1
7 Circlip 1
8 Arandela plana 1
9 Cojinete 1
10Varilla de empuje 2
1
1
1
2
34
EMBRAYAGE (WR400F)
KUPPLUNG (WR400F)
EMBRAGUE (WR400F)

ENG
4 - 56
CLUTCH (WR400F)
Extent of removal Order Part name Q’ty Remarks
11 Friction plate 2 1
12 Clutch plate 7
13 Friction plate 1 7
14 Nut 1
Use special tool.
Refer to “REMOVAL POINTS”. 15 Look washer 1
16 Clutch boss 1
17 Thrust washer 1
18 Clutch housing 1
19 Push lever 1
4
1
3

4 - 56
ENG
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
11 Reibscheibe 2 1
12 Stahlscheibe 7
13 Reibscheibe 1 7
14 Mutter 1
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”. 15 Sicherungsscheibe 1
16 Kupplungsnabe 1
17 Anlaufscheibe 1
18 Kupplungsgehäuse 1
19Druckhebel
1
1
3
4
Organisation de la dépose Ordre Nom de pièce Qté Remarques
11 Disque de friction 2 1
12 Disque d’embrayage 7
13 Disque de friction 1 7
14 Ecrou 1
Utiliser un outil spécial.
Se reporter à “POINTS DE DEPOSE”. 15 Rondelle d’arrêt 1
16 Noix d’embrayage 1
17 Rondelle de butée 1
18 Cloche d’embrayage 1
19Levier de poussée
1
1
3
4
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
11 Disco de fricción 2 1
12 Discos de embrague 7
13 Disco de fricción 1 7
14 Tuerca 1
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”. 15 Arandela de freno 1
17 Buje del embrague 1
17 Arandela de empuje 1
18 Carcasa del embrague 1
19Palanca de empuje
1
1
3
4
EMBRAYAGE (WR400F)
KUPPLUNG (WR400F)
EMBRAGUE (WR400F)

4 - 57
ENGCLUTCH (WR400F)
EC493000

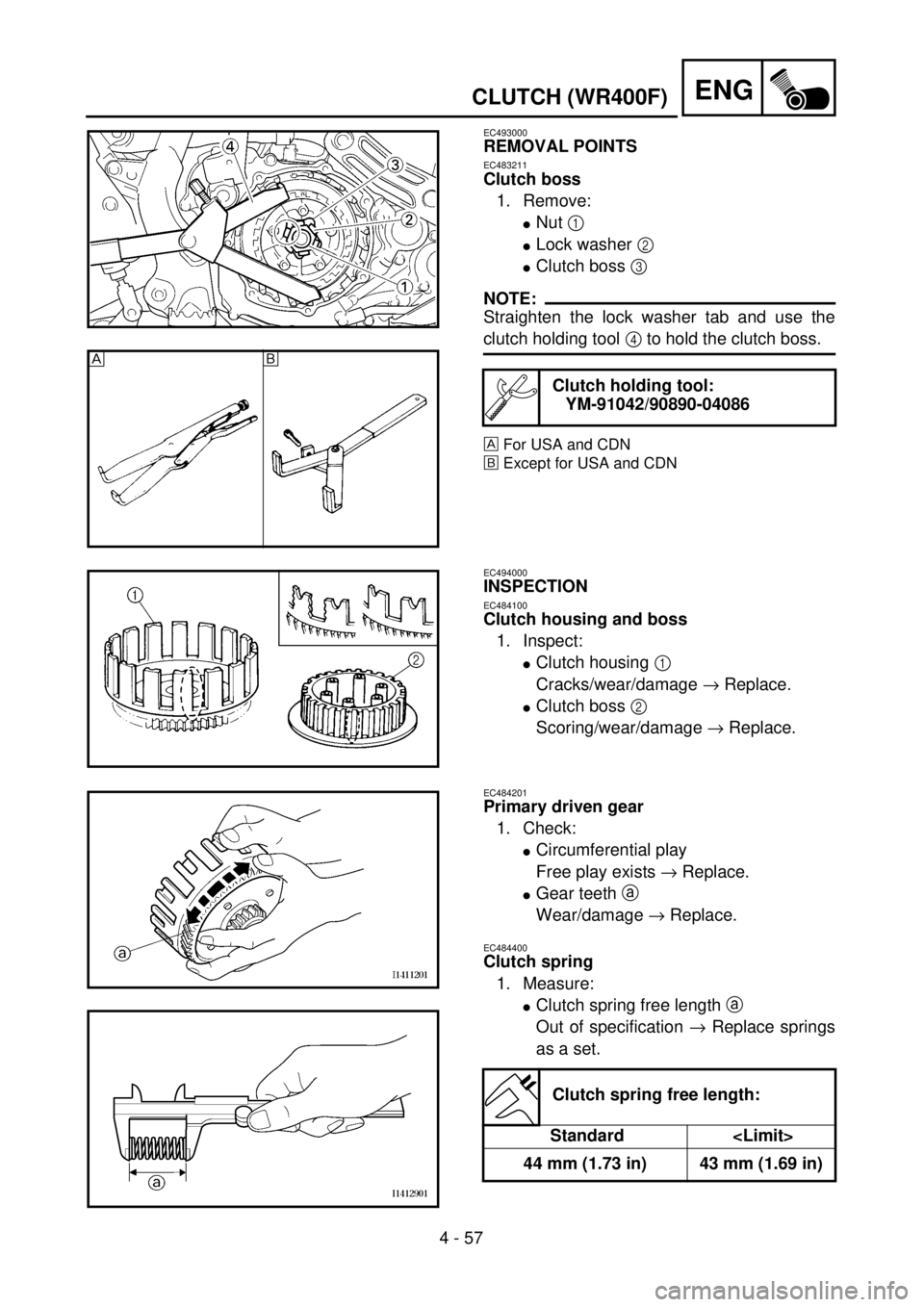

REMOVAL POINTS
EC483211
Clutch boss
1. Remove:
lNut 1
lLock washer 2
lClutch boss 3
NOTE:
Straighten the lock washer tab and use the
clutch holding tool 4 to hold the clutch boss.
For USA and CDN
õExcept for USA and CDN
Clutch holding tool:
YM-91042/90890-04086
õ
EC494000
INSPECTION
EC484100
Clutch housing and boss
1. Inspect:
lClutch housing 1
Cracks/wear/damage ® Replace.
lClutch boss 2
Scoring/wear/damage ® Replace.
EC484201
Primary driven gear
1. Check:
lCircumferential play
Free play exists ® Replace.
lGear teeth a
Wear/damage ® Replace.
EC484400
Clutch spring
1. Measure:
lClutch spring free length a
Out of specification ® Replace springs
as a set.
Clutch spring free length:
Standard
44 mm (1.73 in) 43 mm (1.69 in)

ENG
4 - 57
AUSBAU
Kupplungsnabe
1. Demontieren:
lMutter 1
lSicherungsscheibe 2
lKupplungsnabe 3
HINWEIS:
Die Sicherungsscheibe gerade bie-
gen und die Kupplungsnabe mit dem
Universal-Kupplungshalter 4 gegen-
halten.
Nur USA und CDN
õNicht USA und CDN
Universal-Kupplungs-
halter
YM-91042/
90890-04086
PRÜFUNG
Kupplungsgehäuse und Kupp-
lungsnabe
1. Kontrollieren:
lKupplungsgehäuse 1
Rißbildung/Verschleiß/
Beschädigung ® Erneuern.
lKupplungsnabe 2
Riefen/Verschleiß/Beschä-
digung ® Erneuern.
Primärabtriebszahnrad
1. Kontrollieren:
lSpiel am Umfang
Spiel vorhanden ® Erneu-
ern.
lZähne a
Verschleiß/Beschädigung ®
Erneuern.
Kupplungsfeder
1. Messen:
lUngespannte Länge der
Kupplungsfeder a
Unvorschriftsmäßig ® Die
Feder im Satz erneuern.
Ungespannte Länge der
Kupplungsfeder
Standard

44 mm 43 mm
POINTS DE DEPOSE
Noix d’embrayage
1. Déposer:
lEcrou 1
lRondelle-frein 2
lNoix d’embrayage 3
N.B.:
Redresser la rondelle-frein et utiliser
l’outil de poignée d’embrayage 4 pour
maintenir la noix d’embrayage.
Pour les USA et le CDN
õExcepté pour les USA et le CDN
Outil de poignée
d’embrayage:
YM-91042/90890-04086
CONTROLE
Cloche et noix d’embrayage
1. Contrôler:
lCloche d’embrayage 1
Craquelures/usure/endomma-
gement ® Changer.
lNoix d’embrayage 2
Rayures/usure/endommage-
ment ® Changer.
Pignon mené primaire
1. Vérifier:
lJeu circonférentiel
Le jeu existe ® Changer.
lDent a
Usure/endommagement ®
Changer.
Ressort d’embrayage
1. Mesurer:
lLongueur libre de ressort
d’embrayage a
Hors spécification ® Changer
tous les ressorts.
Longueur libre de ressort
d’embrayage:
Standard
44 mm
(1,73 in)43 mm
(1,69 in)
PUNTOS DE EXTRACCIÓN
Buje del embrague
1. Extraer:
lTuerca 1
lArandela de freno 2
lBuje del embrague 3
NOTA:
Enderece la lengüeta de la arandela de
freno y utilice la herramienta de soporte
del embrague 4 para sujetar el buje del
embrague.
Para USA y CDN
õExcepto para USA y CDN
Herramienta de soporte
del embrague:
YM-91042/90890-04086
INSPECCIÓN
Carcasa del embrague y buje
1. Inspeccionar:
lCarcasa del embrague 1
Grietas/desgaste/daños ®
Reemplazar.
lBuje del embrague 2
Rayas/desgaste/daños ®
Reemplazar.
Engranaje impulsor primario
1. Comprobar:
lJuego circunferencial
Existe juego libre ® Reempla-
zar.
lDientes del engranaje a
Desgaste/daños ® Reempla-
zar.
Muelle del embrague
1. Medir:
lLongitud libre del muelle del
embrague a
Fuera de especificaciones ®
Reemplazar los muelles como
un juego.
Longitud libre del muelle
del embrague:
Estándar
44 mm
(1,73 in)43 mm
(1,69 in)
EMBRAYAGE (WR400F)
KUPPLUNG (WR400F)
EMBRAGUE (WR400F)

4 - 58
ENGCLUTCH (WR400F)
EC484500

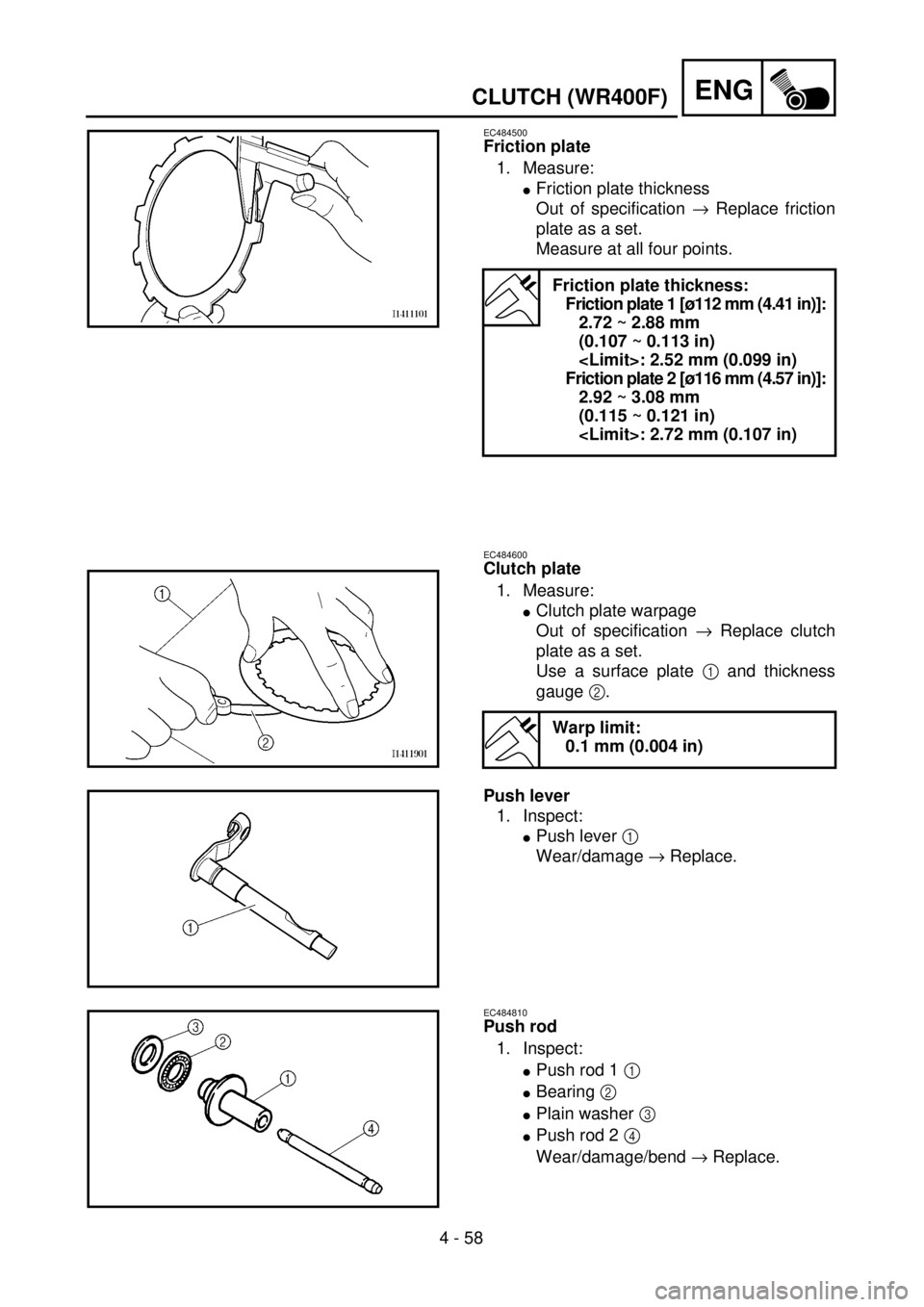

Friction plate
1. Measure:
lFriction plate thickness
Out of specification ® Replace friction
plate as a set.
Measure at all four points.
EC484600
Clutch plate
1. Measure:
lClutch plate warpage
Out of specification ® Replace clutch
plate as a set.
Use a surface plate 1 and thickness
gauge 2.
Friction plate thickness:
Friction plate 1 [ø112 mm (4.41 in)]:
2.72 ~ 2.88 mm
(0.107 ~ 0.113 in)
: 2.52 mm (0.099 in)
Friction plate 2 [ø116 mm (4.57 in)]:
2.92 ~ 3.08 mm
(0.115 ~ 0.121 in)
: 2.72 mm (0.107 in)
Warp limit:
0.1 mm (0.004 in)
Push lever
1. Inspect:
lPush lever 1
Wear/damage ® Replace.
EC484810
Push rod
1. Inspect:
lPush rod 1 1
lBearing 2
lPlain washer 3
lPush rod 2 4
Wear/damage/bend ® Replace.
